深沟球滚动轴承机械结构三维数模

滚动轴承是旋转机械传动系统中应用范围最广的支撑类核心部件，小到家用电动工具的输出轴支撑，大到工业生产线的重载传动辊道、汽车传动系统的轮端支撑、机床主轴的径向定位，都能见到这类部件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗，减少配合面的磨损量，延长整套传动机构的服役周期。

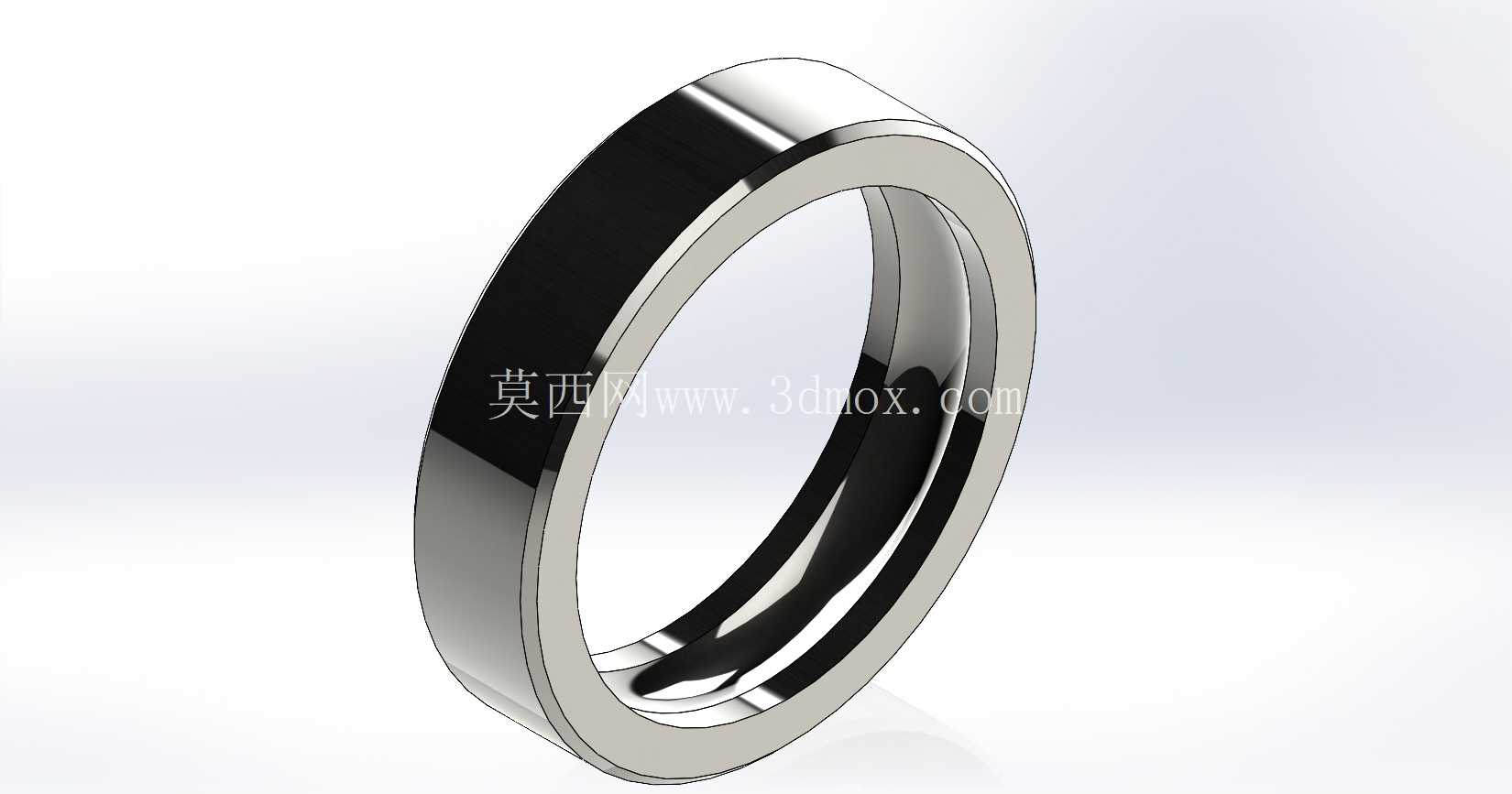

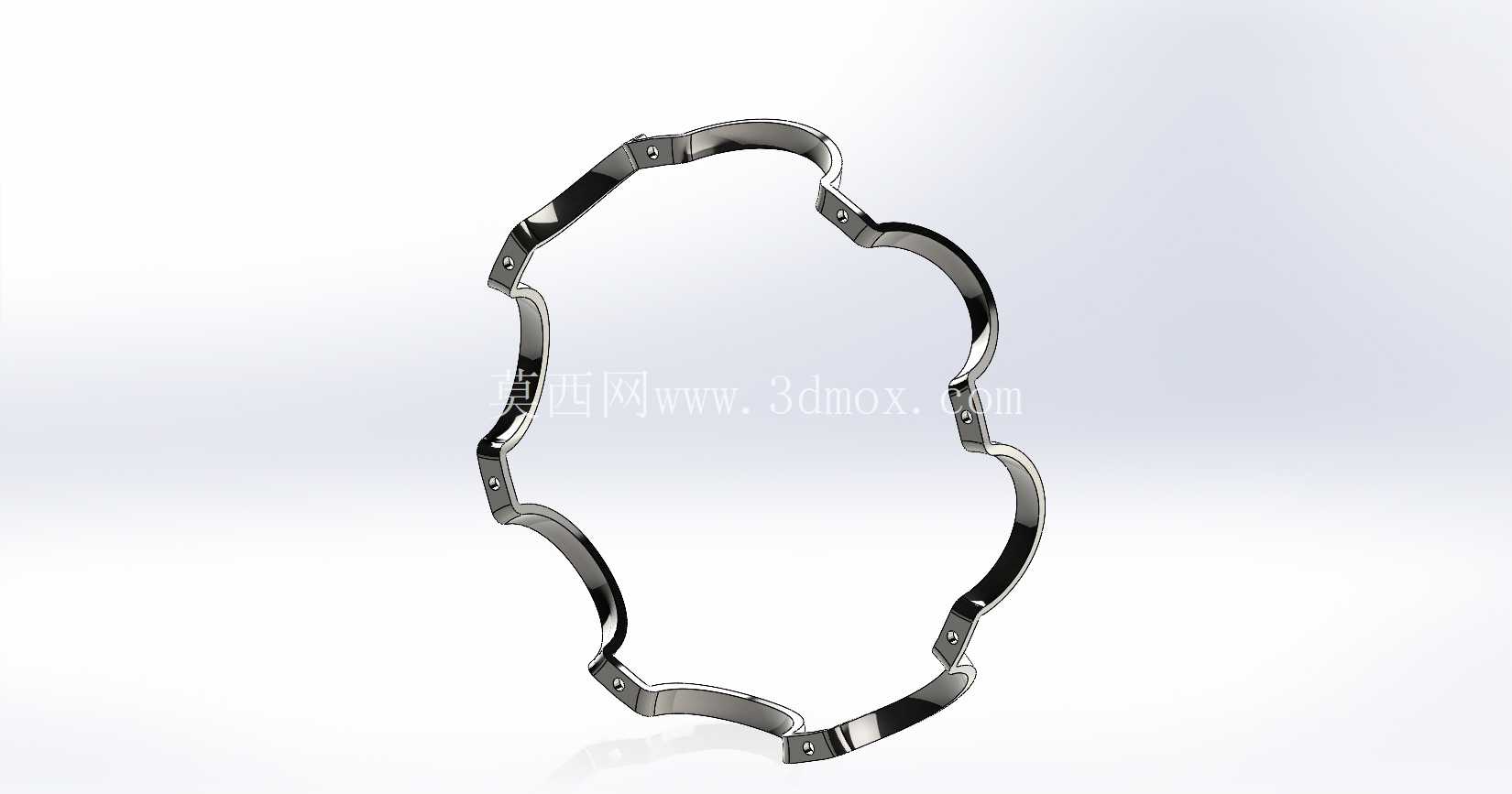

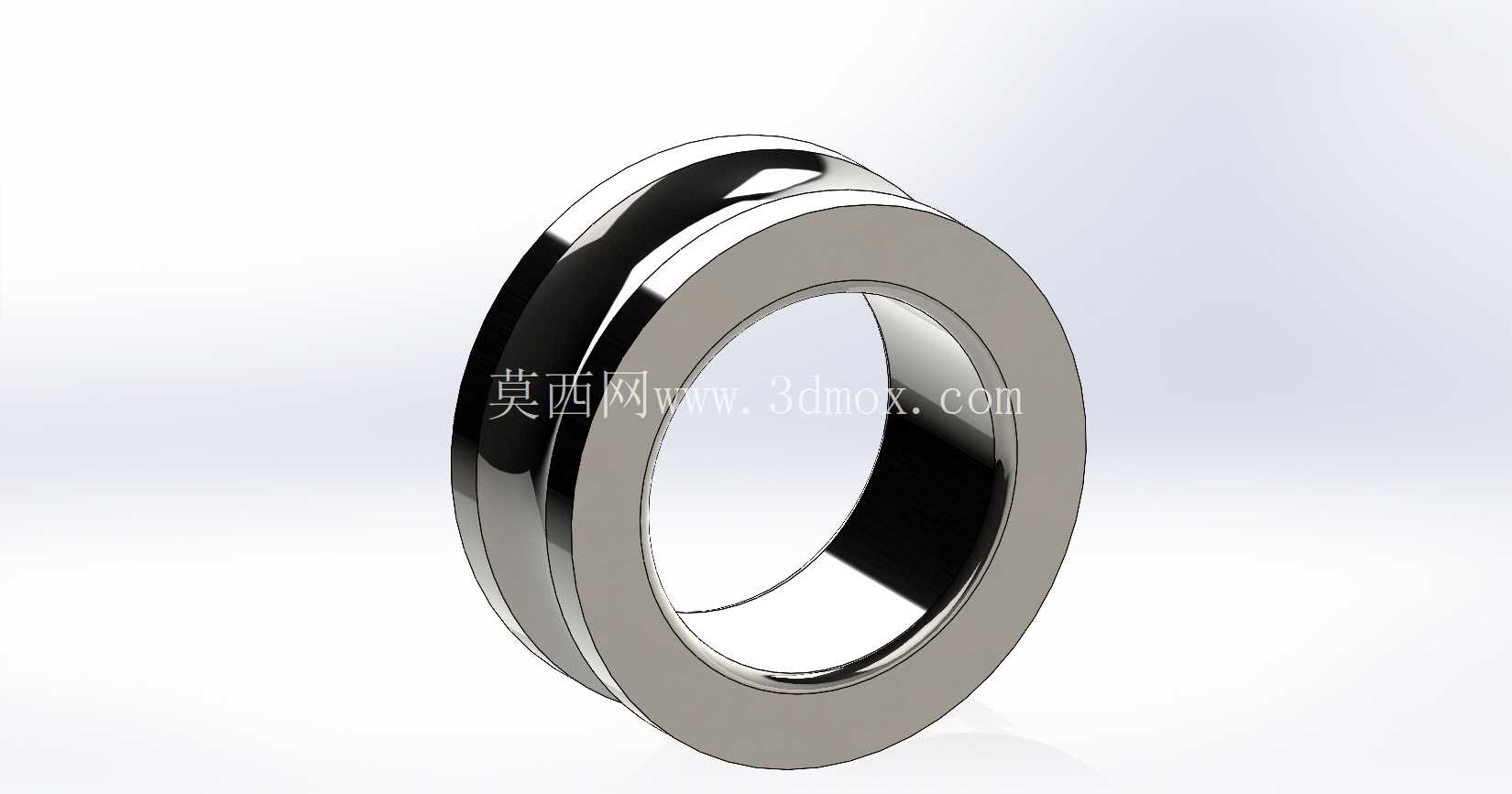

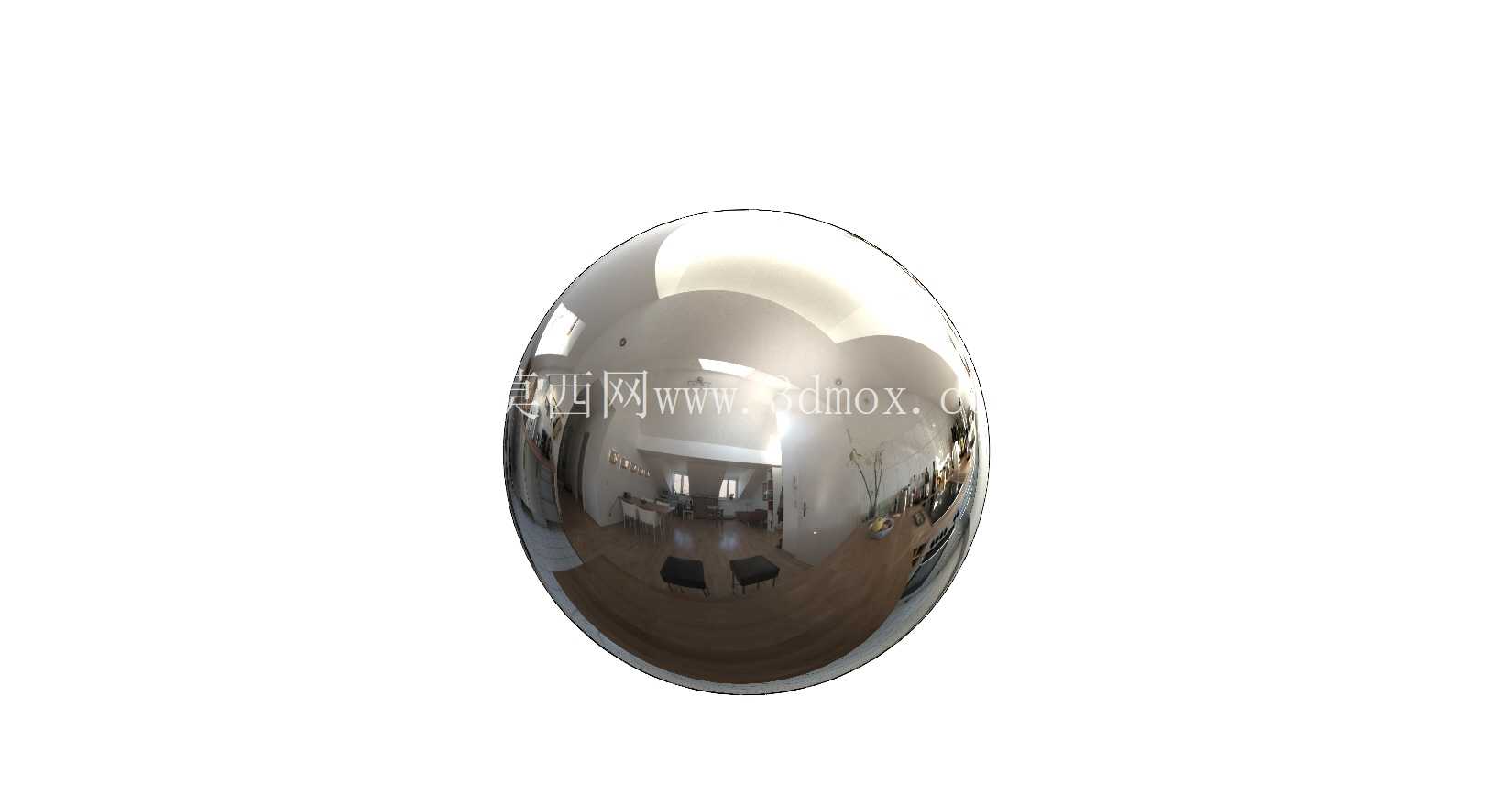

从结构功能特性来看，这套深沟球滚动轴承主要由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈通常与旋转轴采用过盈配合随轴同步转动，内圈外侧设计有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内顺畅滚动的同时，能均匀承受径向载荷与一定比例的轴向载荷；外圈一般与设备的轴承座、安装壳体采用过渡或间隙配合，起到固定支撑、传递载荷到设备基体的作用，内侧的滚道与内圈滚道曲率匹配，形成完整的钢球滚动运行轨道；滚动钢球作为承载的核心滚动体，均匀分布在内外圈滚道之间，将运转过程中的滑动接触转化为点接触的滚动接触，钢球的直径、数量直接决定了轴承的额定动载荷、静载荷承载能力，数量越多、直径越大，能承受的极限载荷越高，同时运转过程中的刚性表现越好；保持架的作用是将所有滚动钢球等间距分隔开，避免钢球在运转过程中相互接触碰撞产生额外摩擦与磨损，同时引导钢球在滚道内正确运转，在轴承无载荷区引导钢球顺畅进出承载区，优化轴承内部的载荷分布状态。

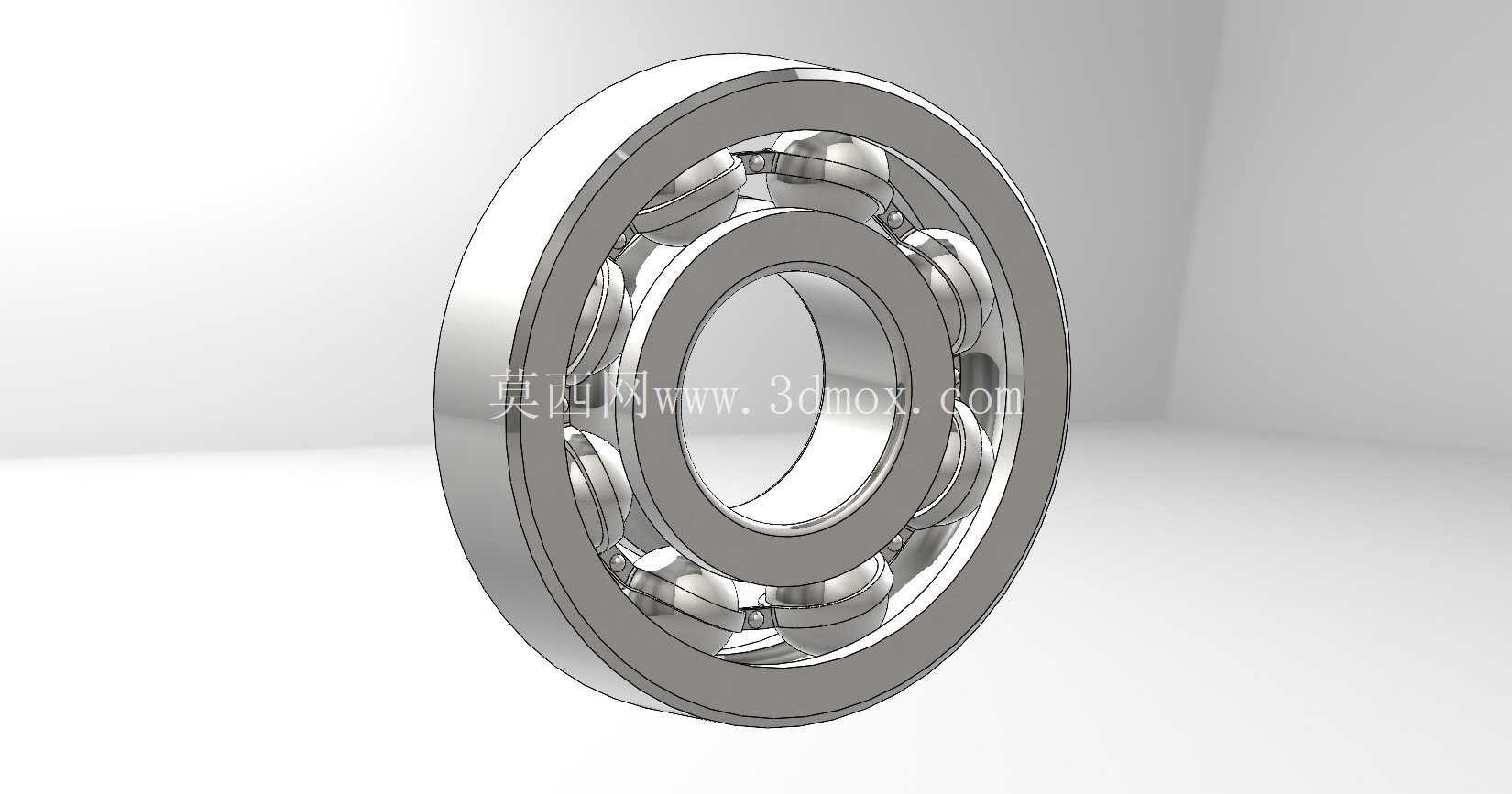

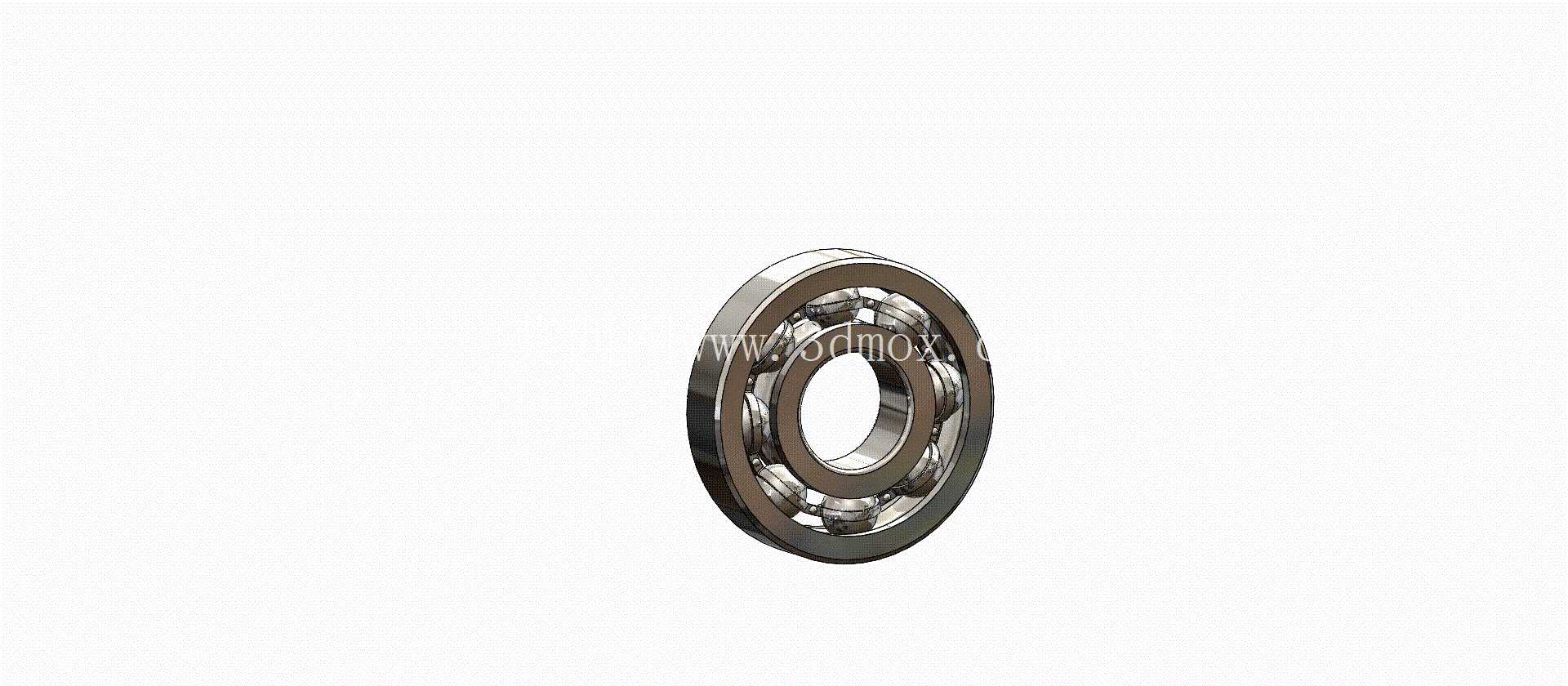

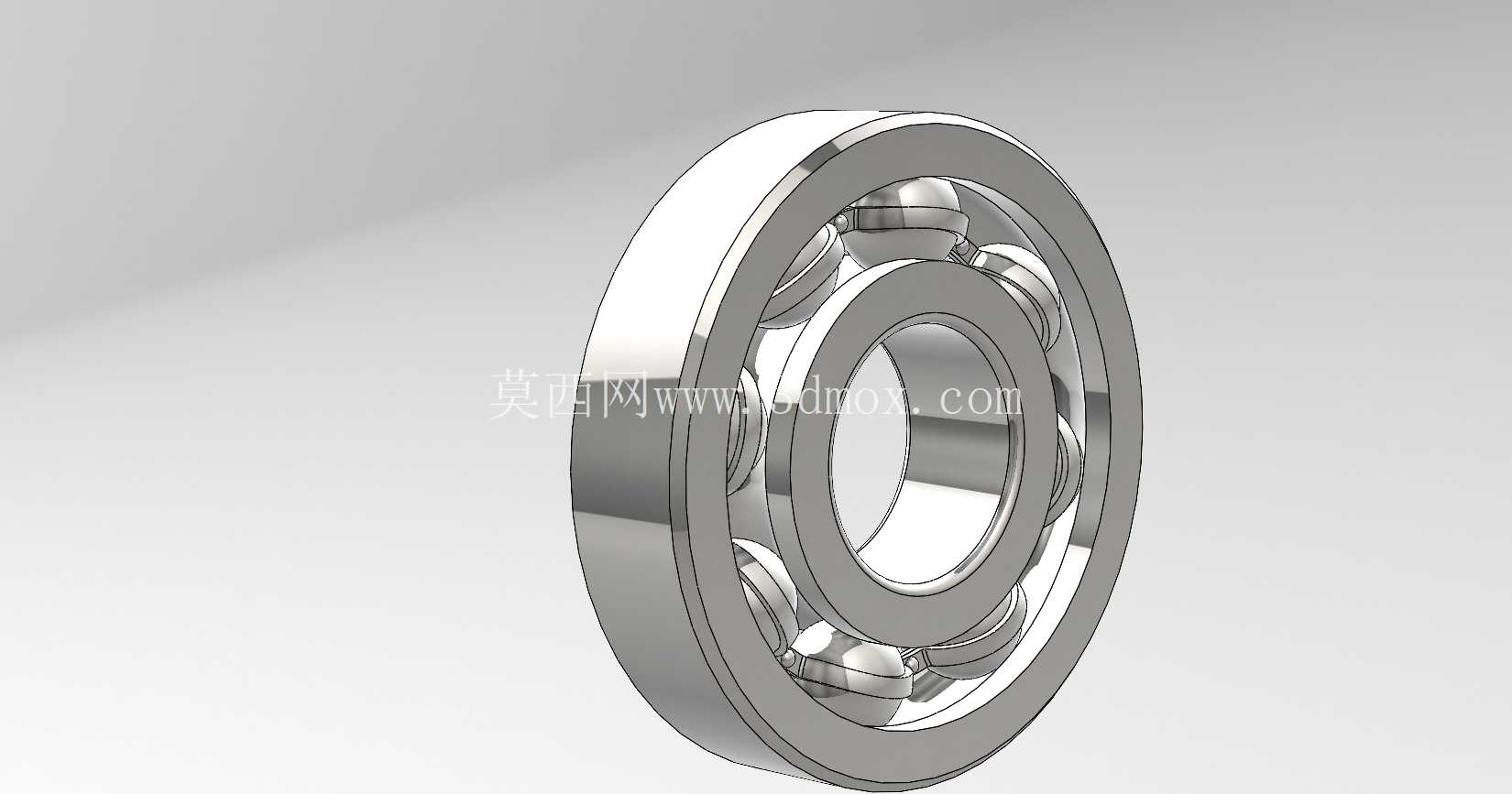

在开展三维建模的过程中，首先要明确轴承的安装边界尺寸：内圈的内径尺寸需要与适配轴径形成标准公差配合，通常根据载荷特性选择基孔制的过盈或过渡配合公差，保证运转过程中内圈与轴不发生相对打滑；外圈的外径尺寸需要与轴承座安装孔匹配，采用基轴制的配合公差，方便安装拆卸的同时保证外圈支撑稳定；轴承的整体宽度尺寸需要匹配轴系的轴向安装空间，预留合适的轴向定位间隙，避免热胀冷缩导致轴承卡滞。建模时先完成内外圈的基础轮廓绘制，在选定的基准平面上绘制内外圈的截面草图，通过旋转特征生成内外圈的基础实体，之后在内外圈对应位置切除出弧形滚道，滚道的曲率、位置精度直接影响后续钢球装配后的接触状态，需要严格匹配钢球直径参数保证合理的接触角。完成单个钢球的建模后，通过圆周阵列特征按照设计的钢球数量，沿轴承中心轴线等距阵列所有钢球实体，保证每个钢球与内外圈滚道都处于正确的相切接触状态。保持架的建模需要根据钢球间距设计兜孔结构，兜孔的直径略大于钢球直径，预留合适的活动间隙，保证钢球在兜孔内可以自由转动，同时不会从兜孔中脱出，保持架的实体部分需要做倒角处理，避免运转过程中尖锐棱边与钢球、内外圈发生剐蹭。最后完成所有零件的虚拟装配，通过同轴、重合等配合关系将内圈、外圈、钢球、保持架组装为完整的轴承组件，验证各零件之间不存在干涉，转动内圈时钢球可以沿滚道顺畅滚动，保持架可以同步带动钢球均匀分布，模拟实际运转的状态。

在实际设备选型应用中，这类深沟球滚动轴承适用于高转速、中等载荷的传动场景，设计建模时需要根据应用场景的载荷大小、转速上限、安装空间调整对应参数：如果应用在高速运转的电机输出轴位置，需要适当提高滚道的表面精度要求，优化钢球的圆度公差，减少高速运转时的振动与噪音；如果应用在重载的工程机械传动位置，需要适当增加钢球直径与数量，提升轴承的额定载荷能力，同时可以优化密封结构设计，在轴承两侧增加防尘盖或密封圈，阻挡外界的粉尘、水汽进入轴承内部，避免润滑脂流失，延长轴承的维护周期。建模过程中还要考虑安装拆卸的工艺性，内圈与轴的配合面、外圈与轴承座的配合面需要设计合适的导入倒角，方便压装过程中顺利导入，避免安装时刮伤配合表面影响装配精度。
