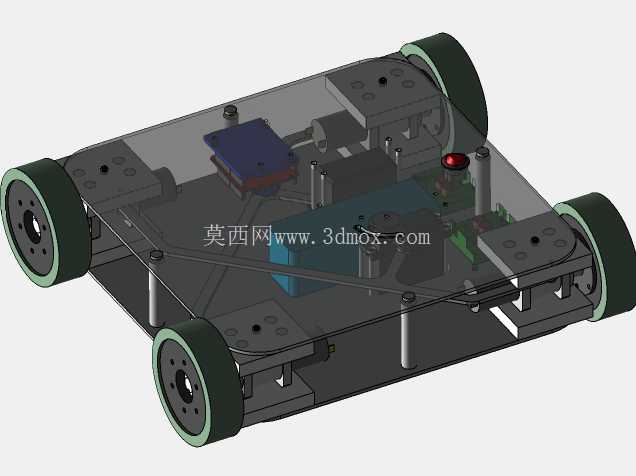

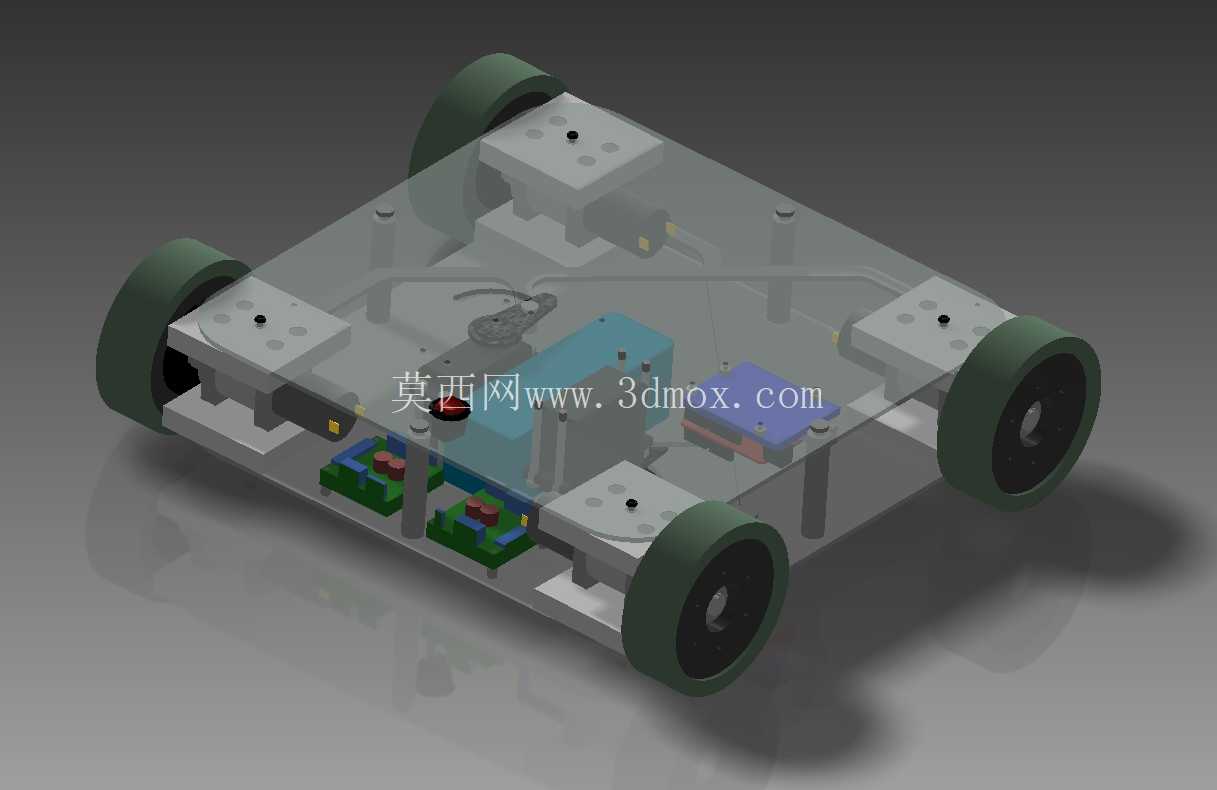

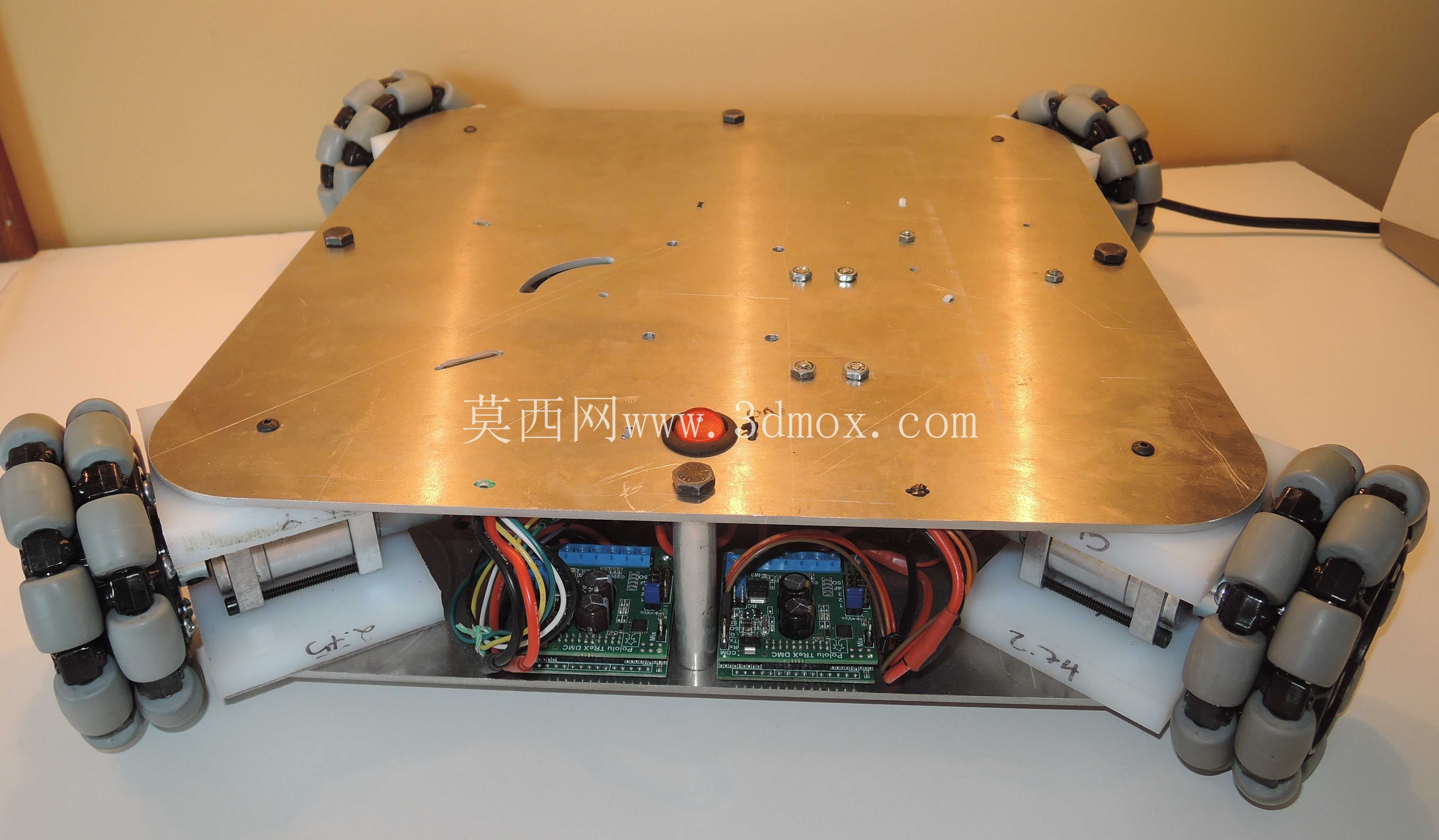

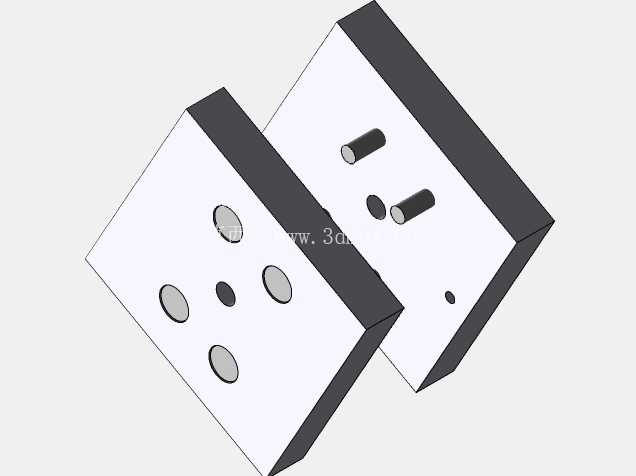

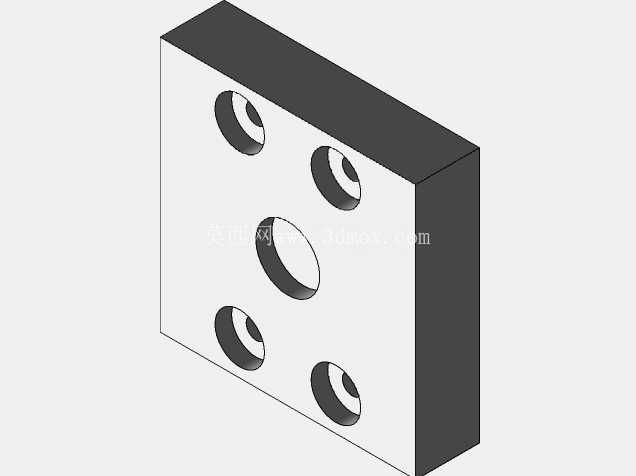

这款小型轮式移动设备的核心设计围绕紧凑空间内的全向移动需求展开,采用连杆驱动的传动方案,区别于传统差速驱动底盘的轮系布局,能够在狭小作业场景下完成平移、转向等多自由度移动动作,适配实验室巡检、桌面级物料转运、教育实训演示等多类场景的使用需求。从结构布局来看,整机采用上下分层的板式承载架构,上层透明护板作为设备安装基准面,预留了多组标准化安装孔位,可根据实际使用需求加装传感模块、小型执行末端或是全息投影组件,孔位的位置度公差控制在0.1mm范围内,保证加装配件的装配精度,避免后续加装部件出现干涉问题。

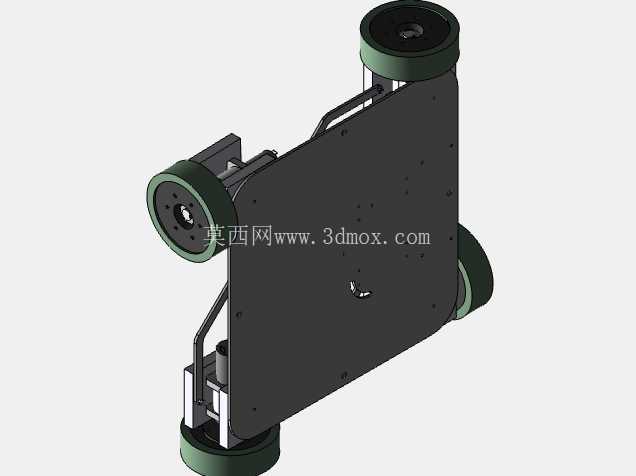

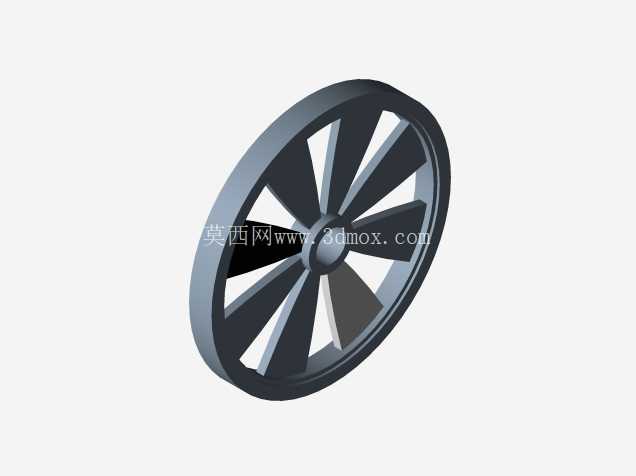

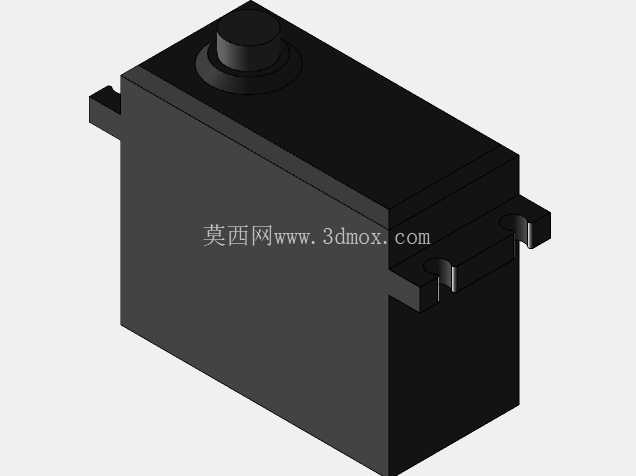

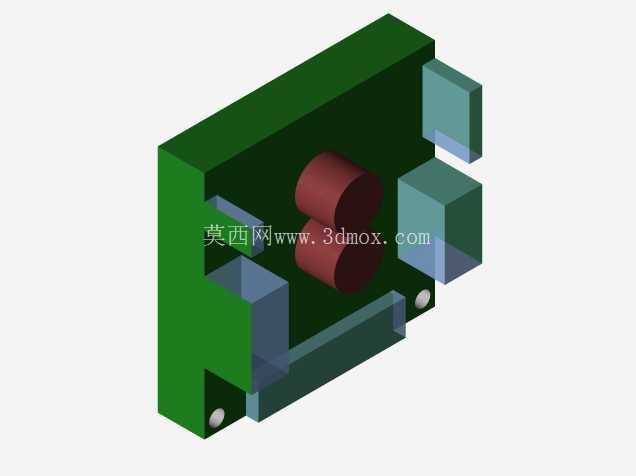

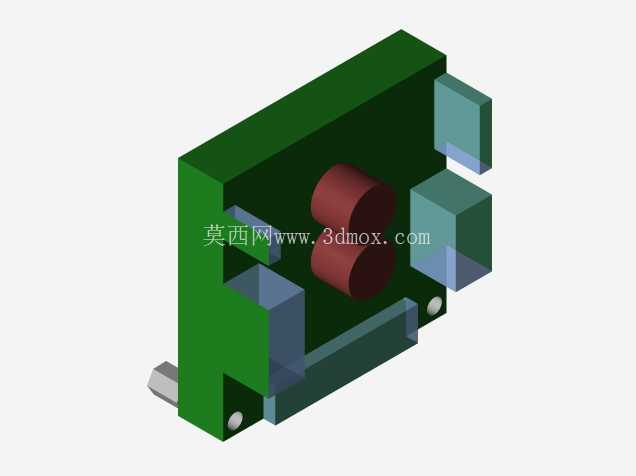

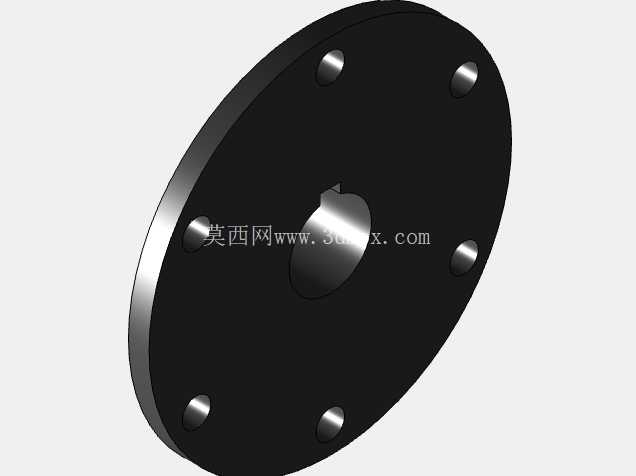

下层框架作为动力与传动组件的承载主体,将驱动电机、传动连杆、轮组安装座、供电模块全部集成在框架内部,框架采用镂空式减重设计,在保证结构刚性的前提下尽可能降低整机自重,减少移动过程中的动力损耗。轮组部分采用大直径橡胶包覆轮,轮面宽度经过匹配计算,既能够保证在平整桌面、环氧地坪、短绒地毯等常见室内地面的抓地力,又不会因为轮宽过大增加转向阻力,四个轮组分别通过独立的铰接座与底盘框架连接,配合连杆传动结构实现动力的同步传递,避免传统差速驱动容易出现的轮速差匹配误差导致的走偏问题。传动连杆的铰接点全部采用自润滑衬套作为转动副,无需定期加注润滑脂即可保证长时间运行的转动顺畅度,衬套与连杆的配合间隙控制在0.02-0.05mm之间,既不会因为间隙过大出现传动虚位,也不会因为间隙过小导致转动卡滞。驱动模块选用低压直流伺服组件,安装位置靠近底盘重心处,配合对称布置的供电模块,让整机的重心落在底盘几何中心附近,避免移动过程中出现侧倾风险,尤其是在加减速、小半径转向的工况下,重心居中的布局能够大幅提升运行稳定性。
从安装边界来看,整机的长宽尺寸控制在桌面级设备的适配范围内,高度方向预留了足够的上层组件安装空间,所有外凸部件均做了圆角处理,避免实训场景下的磕碰划伤问题,底盘底部预留了10mm的离地间隙,能够顺利通过室内地面常见的线缆、接缝等微小障碍,不会出现底盘剐蹭地面的情况。在实际应用中,这类小型移动底盘既可以作为高校机械电子工程专业的实训教学载体,让学生直观理解连杆传动的运动原理、轮式机器人的布局逻辑,也可以搭载小型全息投影模块作为展厅互动展示设备,按照预设路径移动完成动态展示效果,还可以加装微型传感组件完成实验室环境下的定点巡检、小型样品转运等工作。

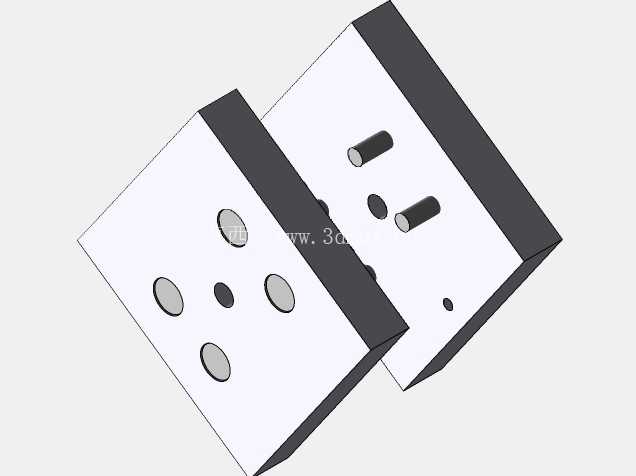

设计过程中充分考虑了装配与维护的便捷性,所有组件均采用标准化紧固件连接,无需专用工具即可完成拆装,传动组件的维护点全部外露,日常检查时无需拆解整个底盘即可完成传动间隙调整、轮组清洁等常规维护操作。上层安装板的孔位采用通用化间距设计,兼容市面上主流的小型传感模块、控制板卡的安装尺寸,用户无需额外打孔即可完成功能扩展,降低二次开发的结构改造成本。底盘的电气走线全部隐藏在框架内部的走线槽内,避免移动过程中线缆外露被轮组卷入或是被周边障碍物剐蹭,走线槽的转角处均做了圆弧过渡处理,防止线缆长期弯折出现外皮破损的问题。轮组的安装座设计有偏心调节结构,可根据实际地面情况调整轮组的压紧力,保证四个轮子同时与地面接触,避免出现单轮悬空导致的驱动力不足问题,调节完成后通过锁紧螺母固定位置,长期运行也不会出现位置偏移。
