全向轮式移动机器人底盘结构设计

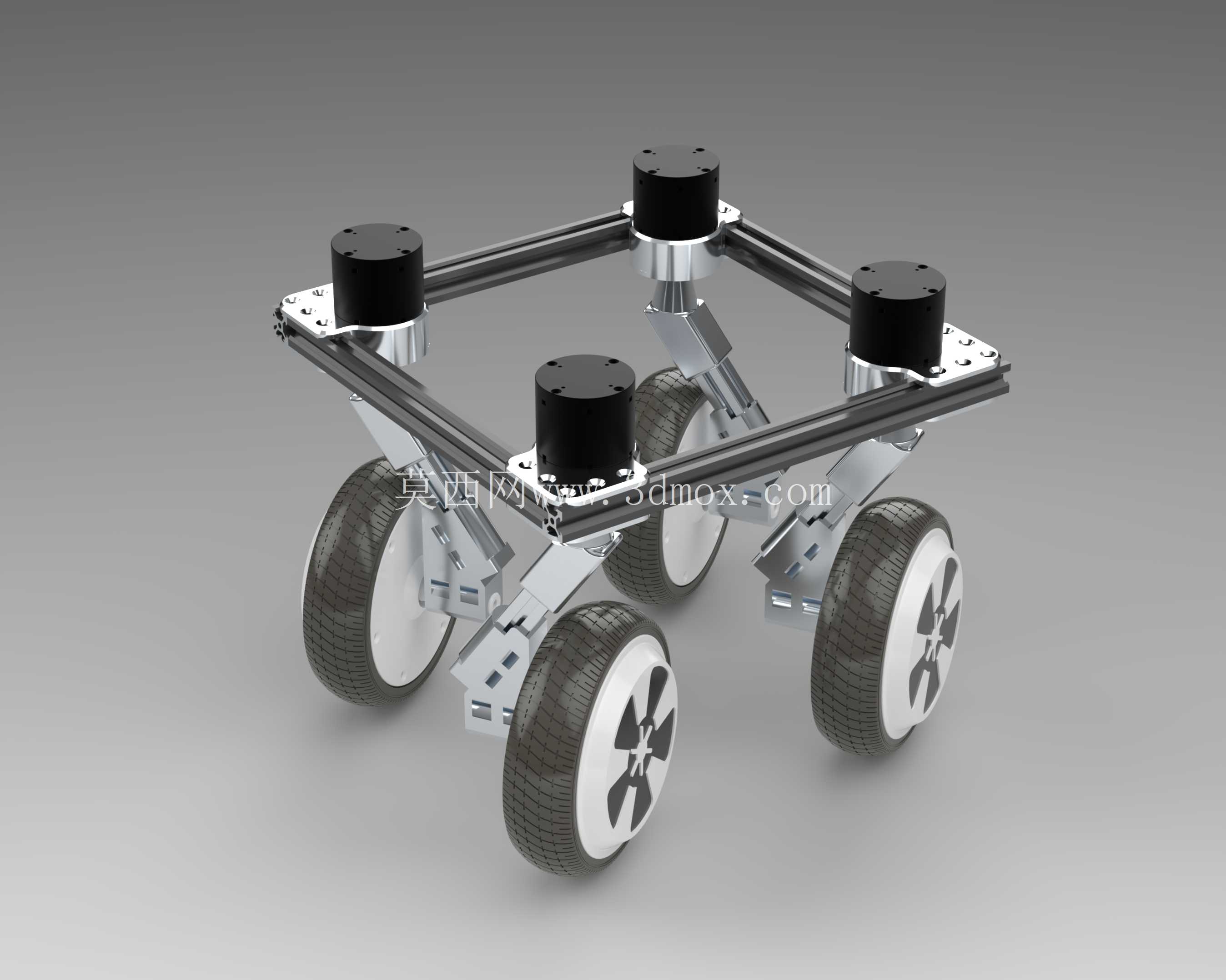

　　这款全向轮式移动底盘的设计，核心瞄准室内外窄空间作业的移动载体需求，常见于仓储物料转运、园区巡检、教学科研平台搭建这类需要灵活走位的场景，相比传统差速底盘，它能实现零半径转向、横向平移、斜向行进等动作，在货架间隙、实验室过道这类狭窄区域的适配性要强很多。从结构布局来看，它采用了方形铝型材框架作为主体承载结构，四根型材拼接成矩形主架，四个角部分别独立安装一套轮组驱动单元，这种分布式布局的好处是重心均匀分布在四个轮组上，不会出现单侧轮压过大导致的打滑问题，同时铝型材框架的拓展性极强，后期加装上层传感器、载物平台、机械臂都可以直接利用型材槽位固定，不需要额外打孔改制。

　　每个轮组都集成了独立的转向与行进驱动，搭配的是DM-J4340-2EC无刷执行器，这类执行器集成了驱动与减速结构，不需要额外外置驱动器，节省了底盘内部的布线空间，轮组和主框架之间采用了带缓冲的悬挂连接结构，也就是设计说明里提到的悬浮滑板轮结构，这种悬挂可以在地面不平整的时候，让每个轮子都保持和地面的有效接触，不会出现个别轮子悬空丢转的情况，过减速带、地砖接缝这类小障碍的时候，不会因为颠簸导致上层搭载的传感器数据漂移，比如搭载激光雷达做建图的时候，颠簸带来的姿态突变会直接影响建图精度，这套悬挂刚好能抵消掉这类小幅震动。

　　轮组的轮子采用了大宽度的聚氨酯包胶轮，轮面的花纹做了细密的防滑处理，在环氧地坪、水泥地面、瓷砖地面都能有足够的抓地力，不会因为地面光滑出现转向打滑。从安装边界来看，主框架的型材间距预留了足够的内部空间，可以容纳电池、控制板、通讯模块这些电气元件，四个轮组的转向行程做了机械限位，不会出现转向过度拉扯线缆的问题，每个轮组的安装座都做了定位销孔，后期维护更换轮组的时候不需要重新校准位置，拆装效率很高。设计的时候特意把驱动模块都布置在框架上方，轮子的最低点到框架底部预留了足够的离地间隙，日常行驶不会剐蹭到地面凸起的杂物，也能适配一定高度的斜坡通行。

　　转向和行进的动力输出做了参数匹配，四个轮组的协同控制可以通过运动学解算实现任意方向的移动，不需要像麦克纳姆轮那样依赖辊子的摩擦传动，它的传动效率更高，负载能力也更强，日常搭载几十公斤的上层设备完全没有问题。布线的时候所有线缆都可以沿着铝型材的槽位走线，用线槽盖板固定，不会出现线缆外露被轮子剐蹭的风险，每个轮组的线缆接口都做了快插设计，维护的时候不需要重新理线。整体结构没有复杂的定制加工件，大部分都是标准型材和标准件，加工成本低，组装难度小，不管是做二次开发的原型验证，还是小批量制作作业机器人底盘，都能快速落地。在实际使用场景里，这类底盘可以根据需求加装不同的上层模块，比如加装货架就是转运AGV，加装摄像头和巡检传感器就是园区巡检机器人，加装机械臂就是移动式操作平台，适配性非常广。悬挂的阻尼参数做了适配调整，不会因为太软导致过弯的时候侧倾过大，也不会因为太硬起不到缓冲效果，轮组的连接臂采用了钣金折弯加焊接的结构，强度足够承受频繁的颠簸冲击，不会出现长时间使用后结构变形的问题。
