多自由度轻载夹持式机械臂结构设计

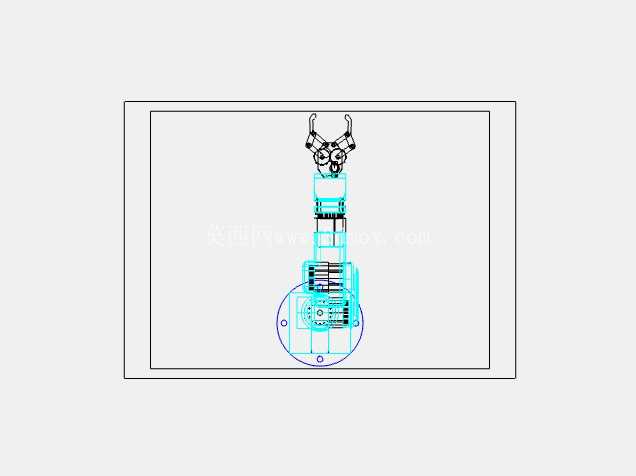

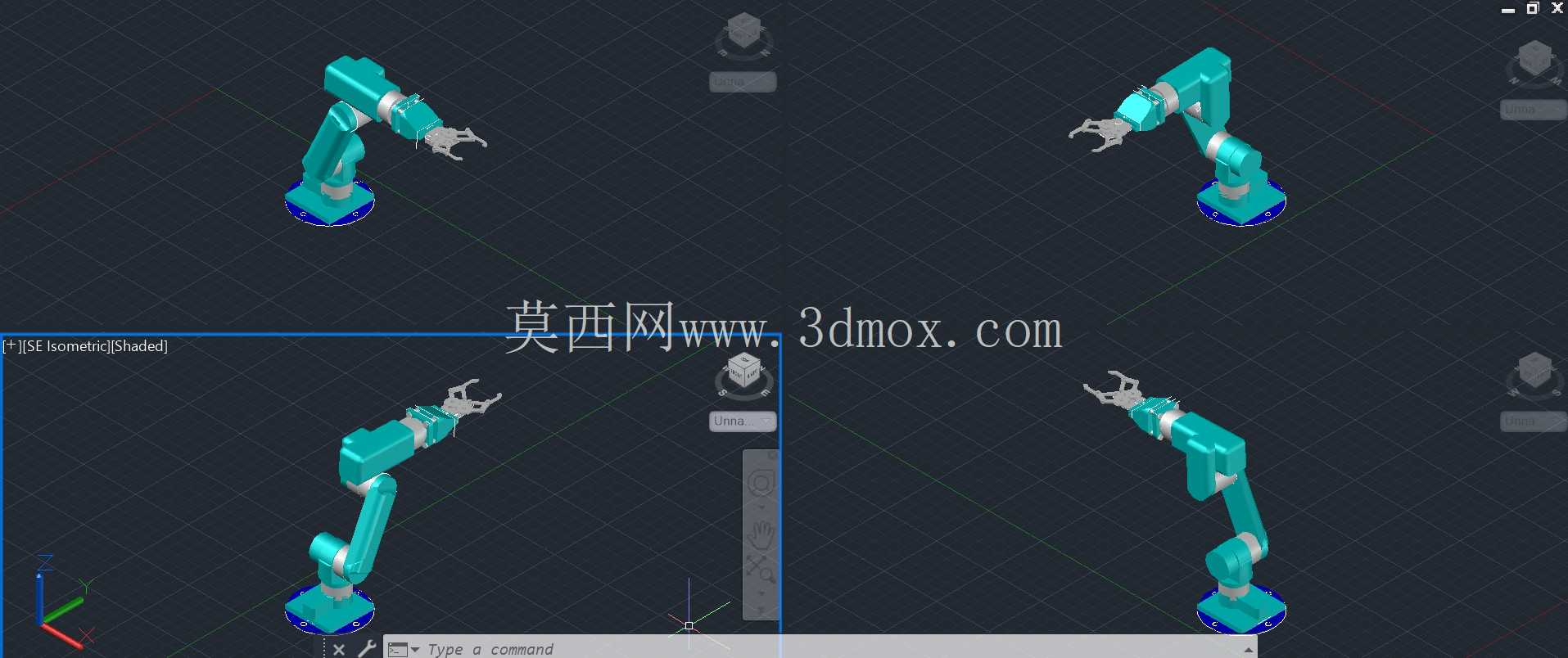

　　基座部分采用圆盘式安装法兰，安装孔位按照通用工业铝型材台面的间距做了适配，不需要额外做转接板就能直接固定在标准型材框架或者钢制工作台面上，基座内部预留了走线空腔，关节处的伺服线束、传感器信号线都可以从臂体内部的空腔穿过，不会外露在臂体外侧，既避免作业过程中线缆被工件剐蹭，也能让整体外观更规整，减少积灰死角。大臂和小臂的结构件都做了等强度优化，在保证关节连接处结构刚度的前提下，臂身部分做了局部减重槽设计，既不会因为臂体自重过大增加关节电机的负载，也能保证末端夹持器在最大伸展位置时，臂体的形变控制在允许范围内，不会因为挠度太大影响末端定位精度。这款多关节机械臂的结构设计，最初是面向3C电子装配工位的轻载上下料需求做的方案，在小批量零件分拣、实验室样本转运、教学实训台架搭建这类场景里，这类臂展适中的轻载臂架适配性很强，不需要大负载的重型基座，也能覆盖半径半米左右的作业区间，刚好匹配桌面级作业台的安装空间。从结构布局来看，整臂采用六关节串联构型，从底部回转基座开始，依次布置腰转关节、大臂俯仰关节、小臂俯仰关节、腕部回转、腕部俯仰以及末端夹持器的开合自由度，每个关节的转动副都做了限位结构设计，避免运动过程中出现管线缠绕或者结构干涉的问题。

　　末端的夹持器采用两指平动夹爪结构，夹指的安装面做了标准的螺孔阵列，可以根据实际夹持的工件形状更换不同的夹指垫块，比如夹持圆柱形工件可以换成V型块垫块，夹持薄壁方形零件可以换成带防滑橡胶垫的平垫块，不需要改动腕部的连接结构就能快速适配不同的作业需求。设计过程中特意做了全姿态的干涉检查，在四个极限作业位置——也就是大臂完全伸展水平前伸、小臂向上折叠到最小回转半径、腕部完全下俯垂直向下、腰转180度反向伸展的状态下，臂体各段之间、臂体和安装基座之间都预留了足够的安全间隙，不会出现运动死点或者结构碰撞的问题。关节处的密封结构做了简易的防尘设计，适合在普通车间、实验室这类没有强腐蚀、高粉尘的环境下长期运行，不需要额外加装复杂的防护外罩。

　　从安装边界来看，整臂固定后，垂直方向的最大作业高度比基座安装面高出近700毫米，最低作业位置可以到达基座安装面以下100毫米的区间，如果是搭配流水线侧边安装，刚好可以覆盖流水线皮带面到上方料盘的高度差，不需要额外垫高或者下沉安装基座。腰转关节的回转范围可以达到正负170度，几乎可以覆盖基座前方的半扇形作业区域，单台臂就可以兼顾左右两个料盘和中间作业工位的物料转运需求，不需要额外增加外部的直线移动轴来扩展作业范围。在做结构细节设计的时候，每个关节的连接法兰都做了定位止口，装配的时候不需要反复调整同轴度，只要对准止口拧紧连接螺栓就能保证关节的转动精度，后期维护的时候拆解再重装也不会出现精度偏差，对现场运维人员的装配技能要求更低。

　　臂体的外观采用圆弧过渡设计，没有尖锐的外角，避免作业过程中剐蹭操作人员或者周边的设备管线，所有外露的紧固件都采用内六角圆柱头螺栓，螺栓头部完全沉到零件的沉孔内，不会突出在臂体表面形成剐蹭风险。这类轻载机械臂的结构方案，除了工业工位的应用，也可以适配科普展品、教学实训设备的开发需求，因为整体结构复杂度适中，拆解之后每个零件的结构都清晰可见，适合用来演示串联机器人的运动原理，学生也可以基于这个基础结构做二次开发，更换不同的末端执行器来实现涂胶、搬运、简单装配等不同的作业功能。在做三维建模的时候，所有配合面的尺寸公差都按照普通机加工的精度等级做了预留，零件不需要高精度的五轴加工，采用普通的数控铣、3D打印就能做出原型件，大幅降低了原型制作的成本，适合小批量定制场景下的快速落地。
