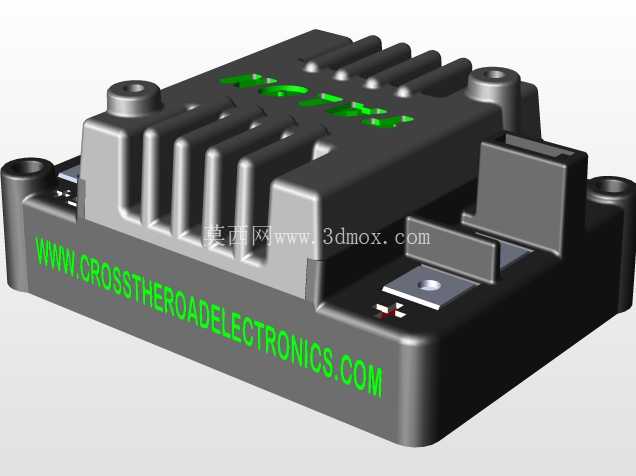

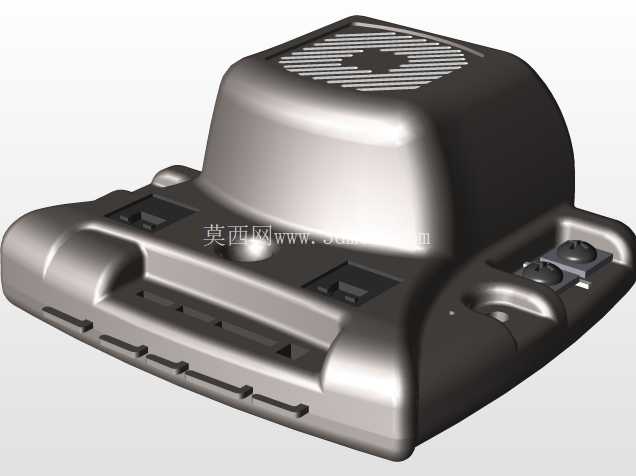

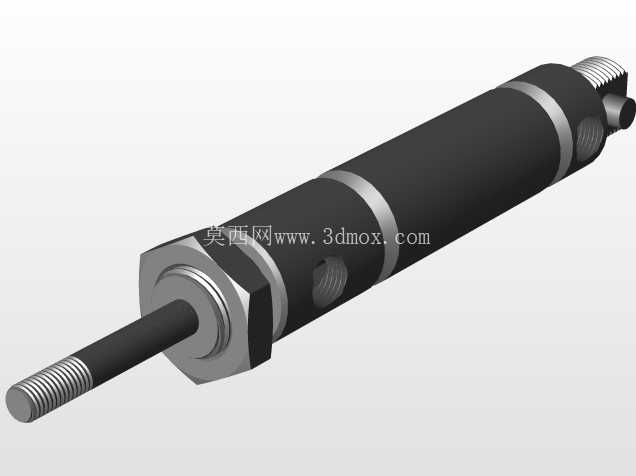

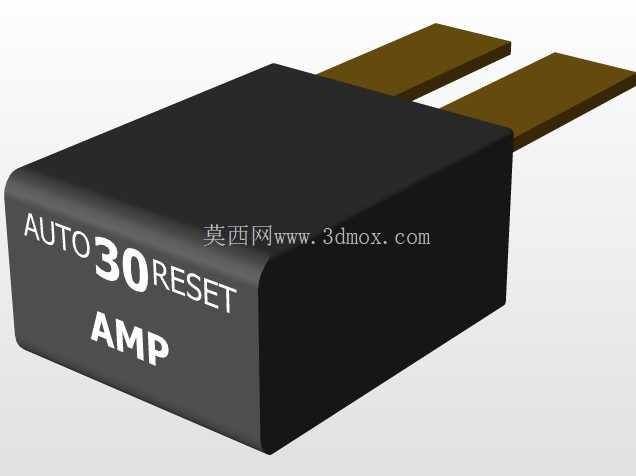

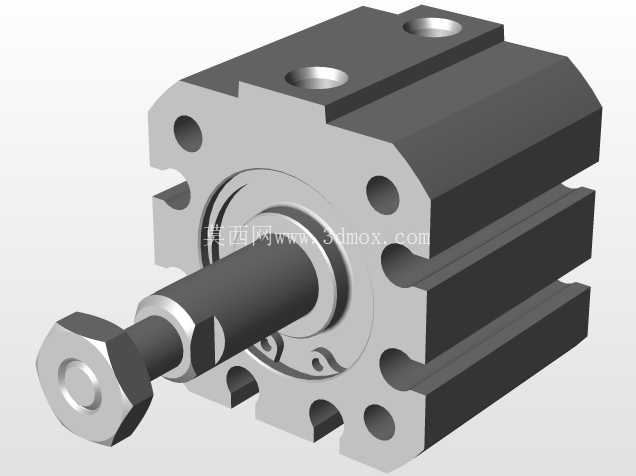

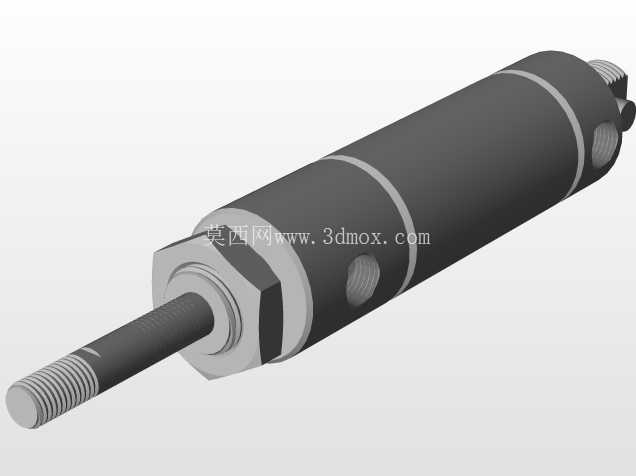

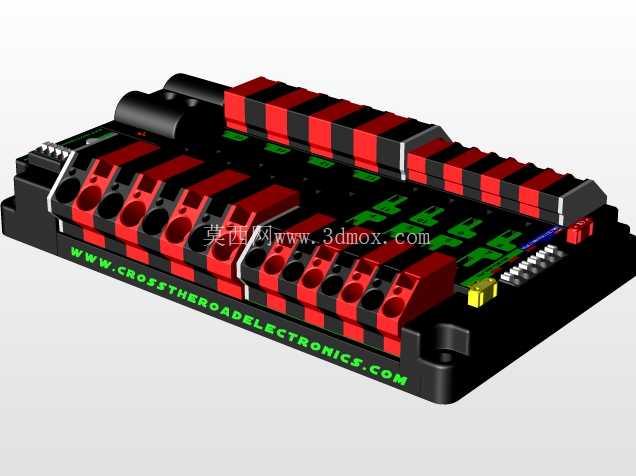

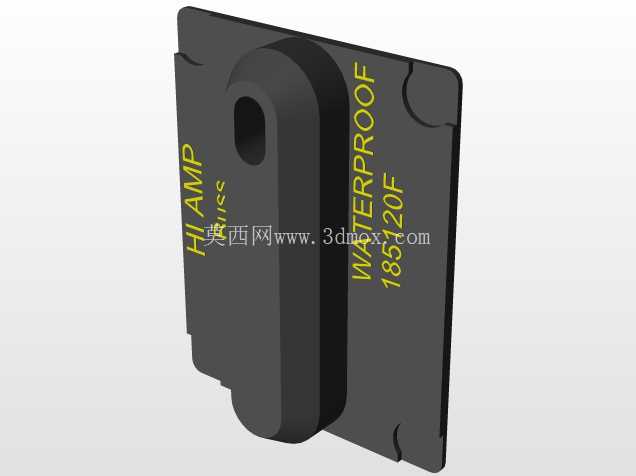

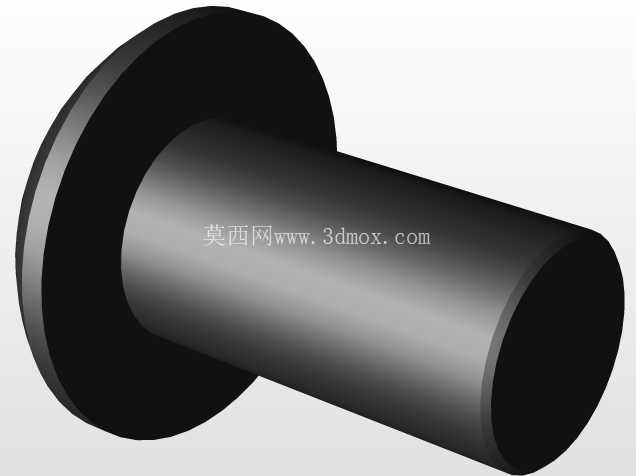

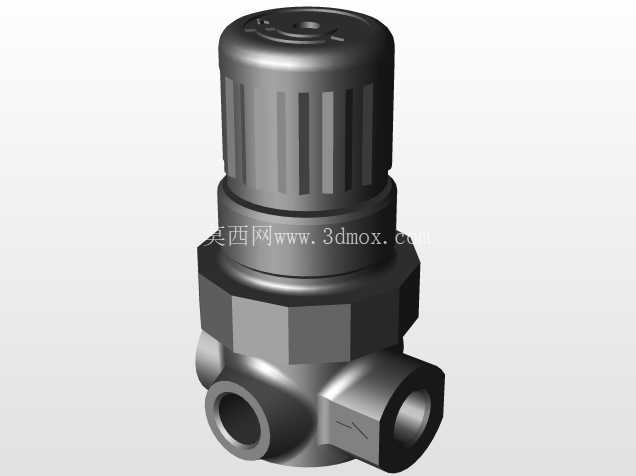

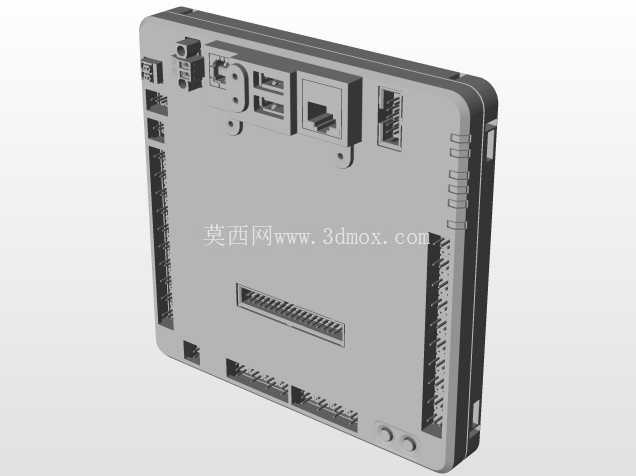

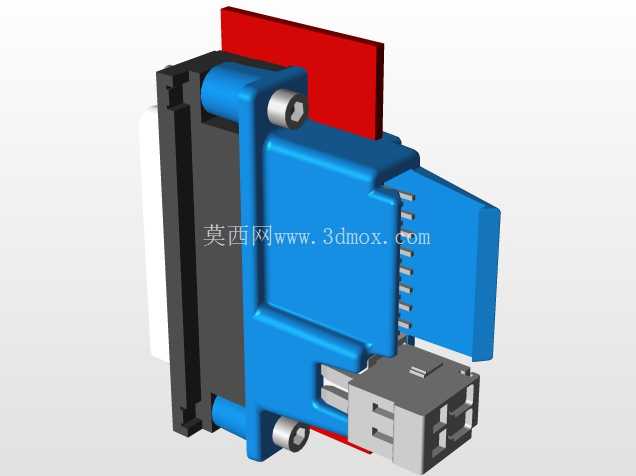

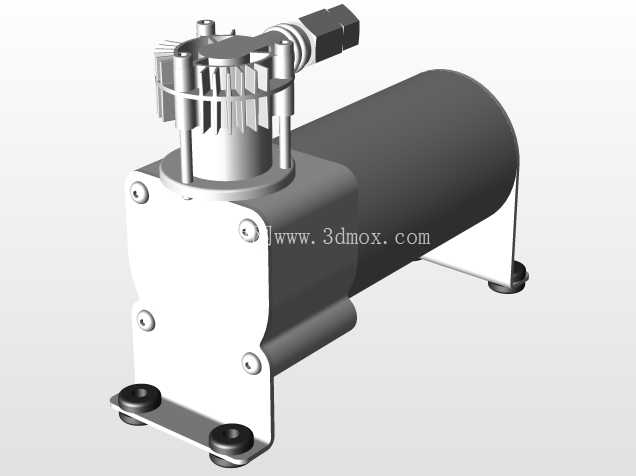

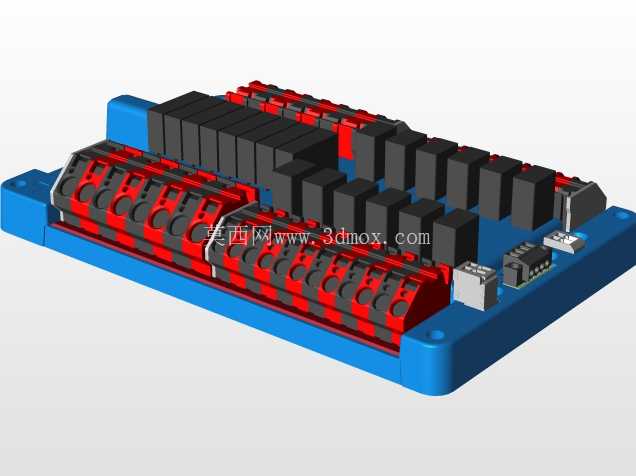

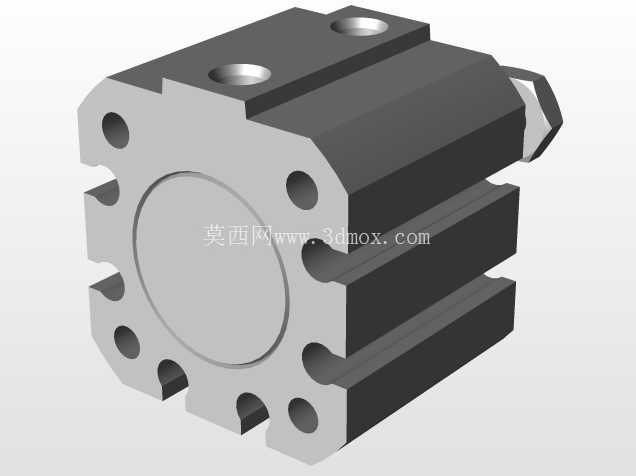

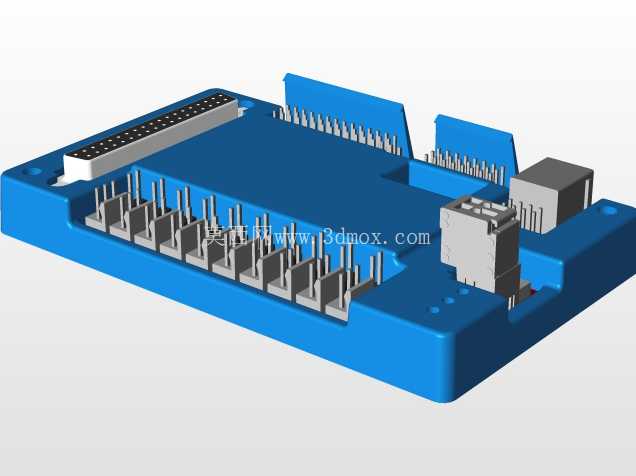

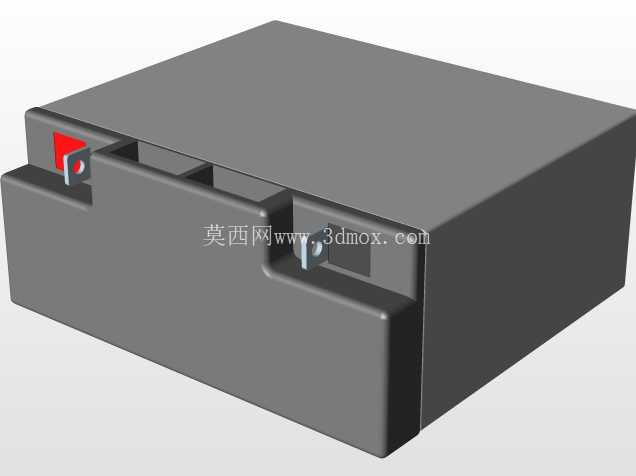

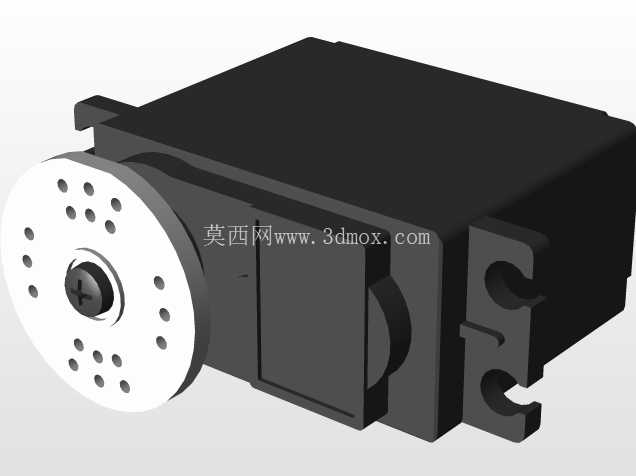

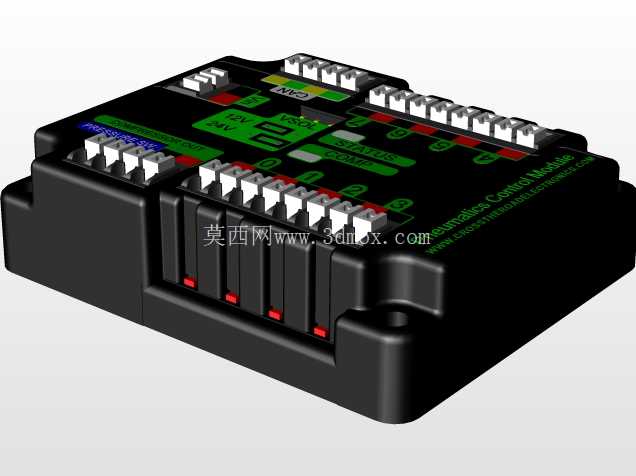

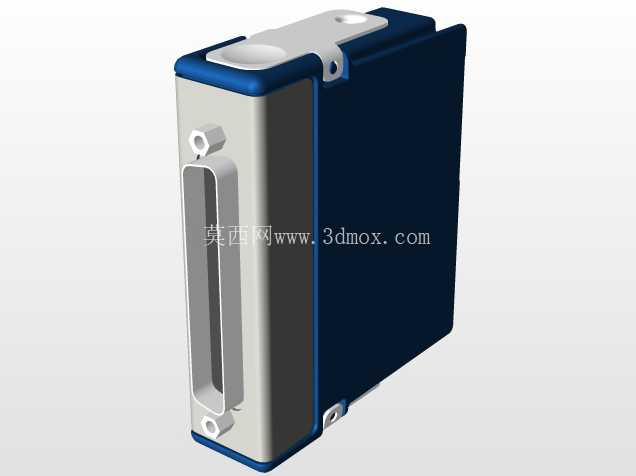

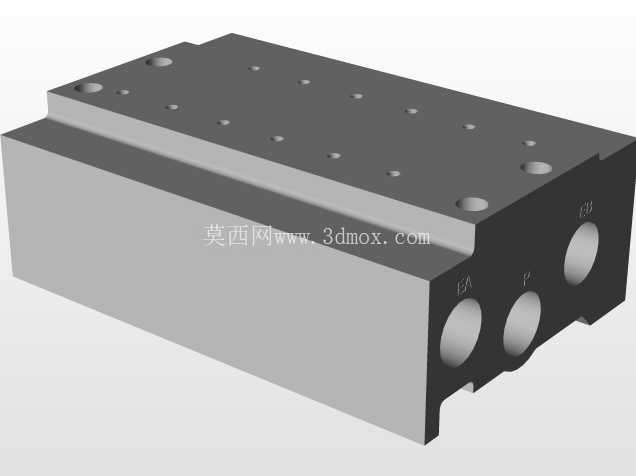

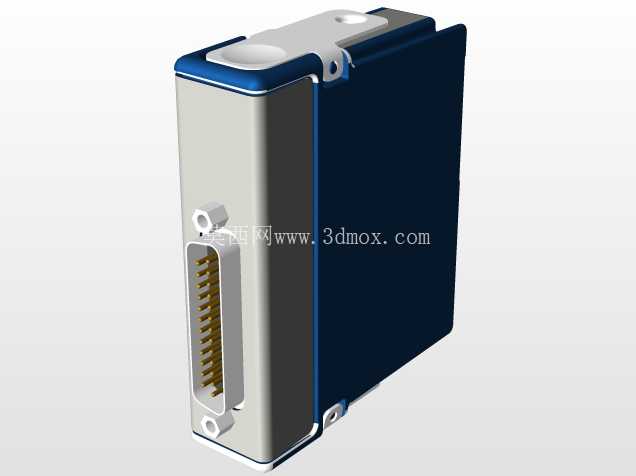

FRC竞赛机器人底盘行走轮结构设计

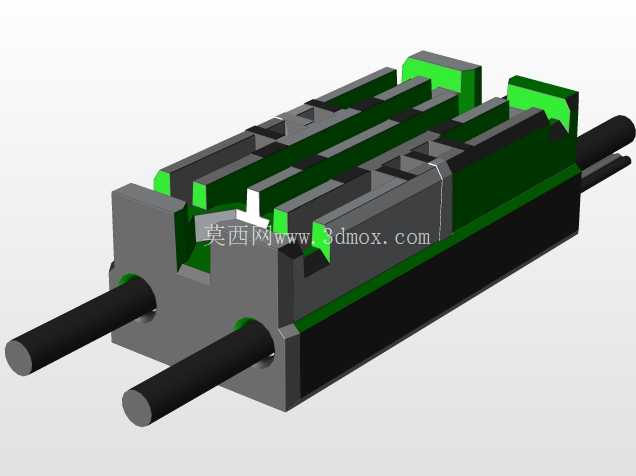

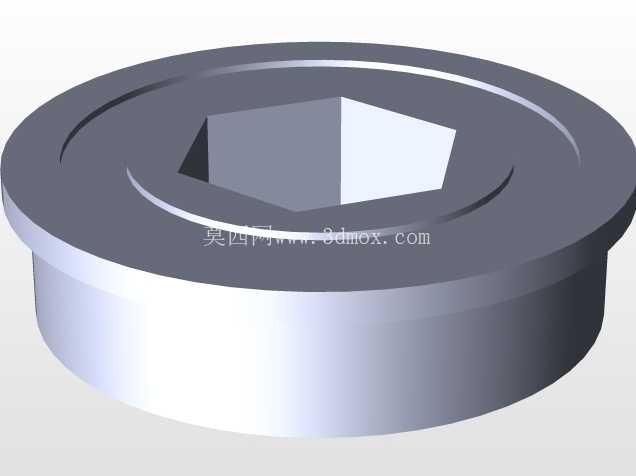

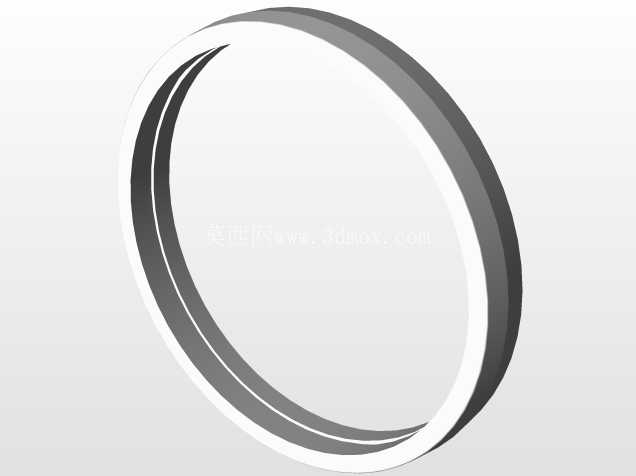

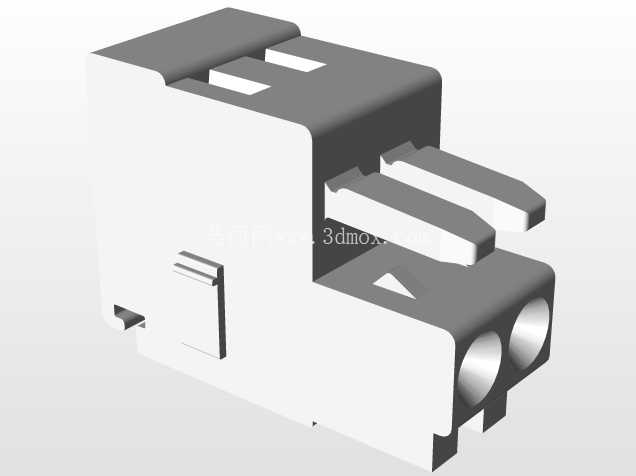

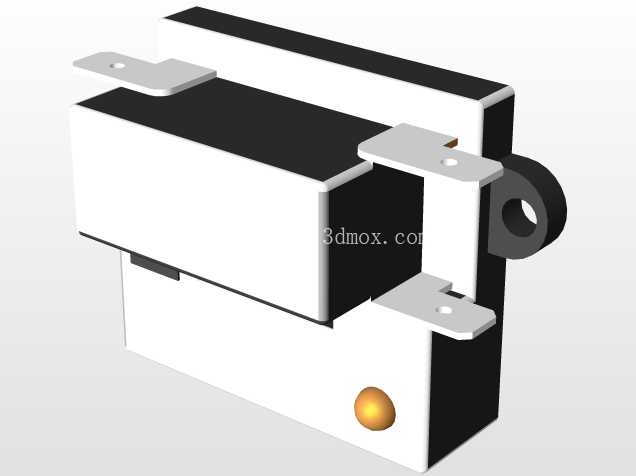

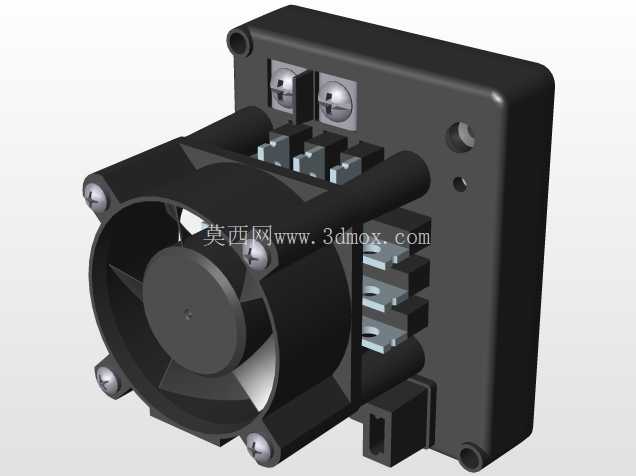

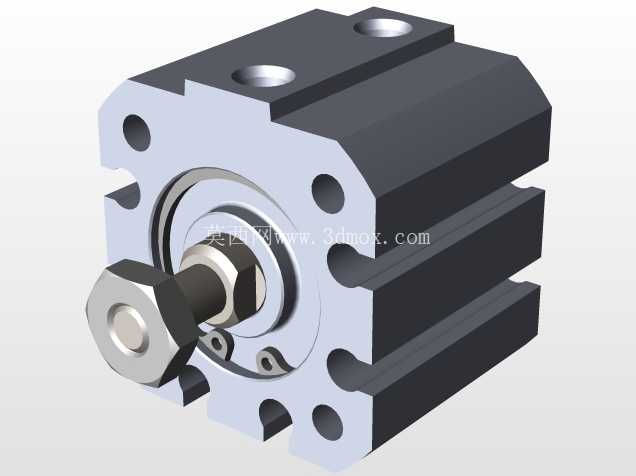

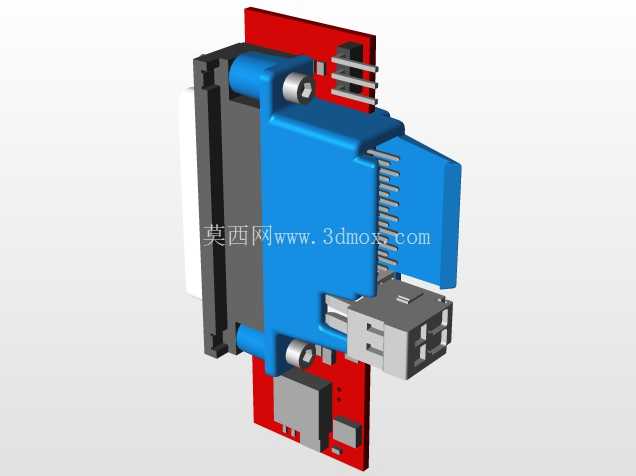

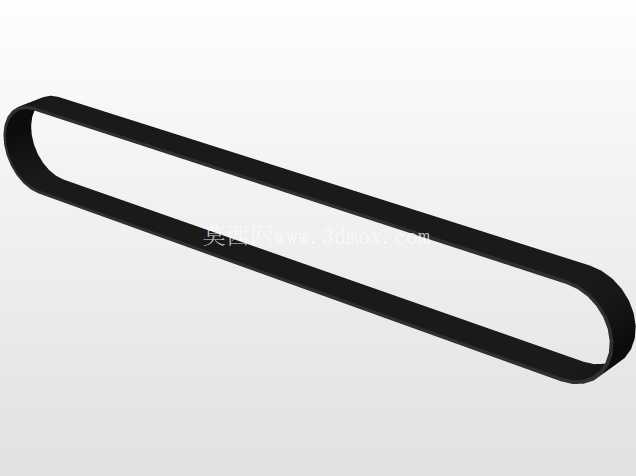

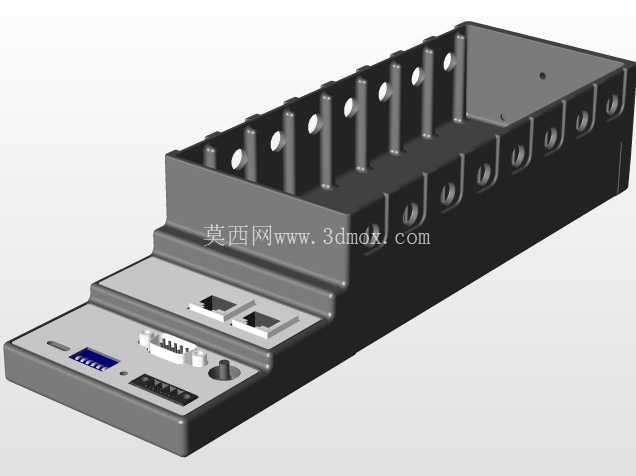

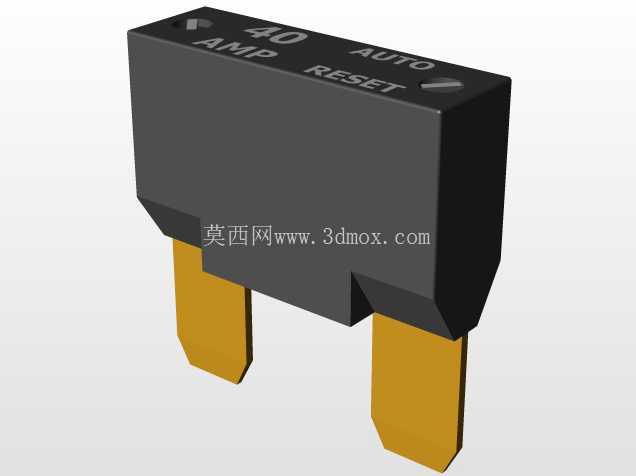

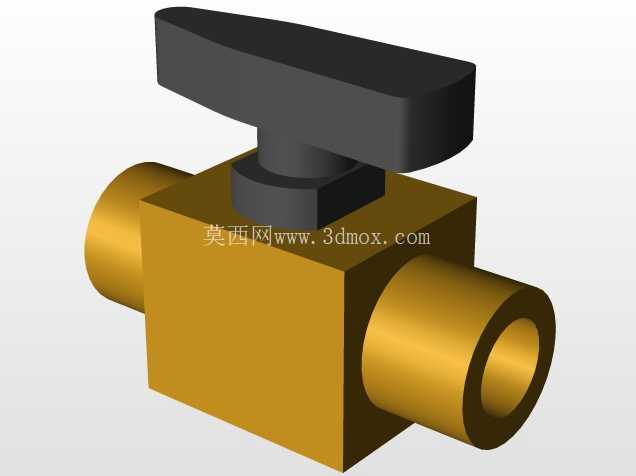

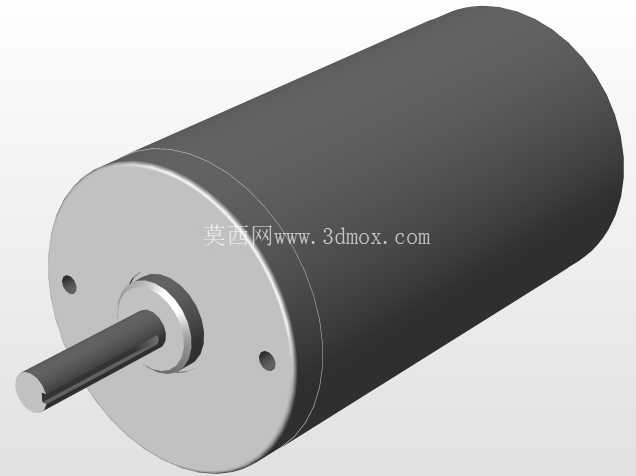

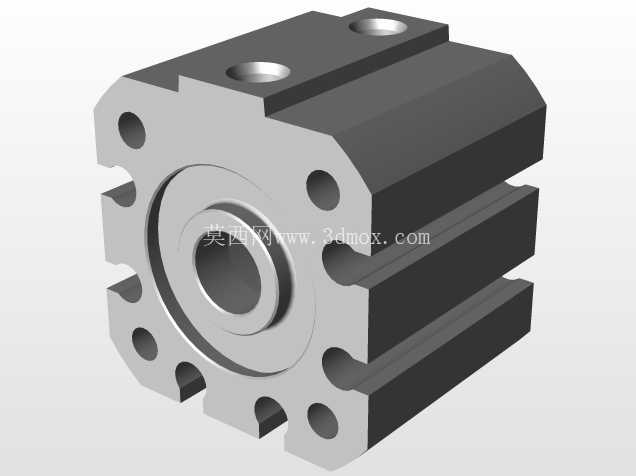

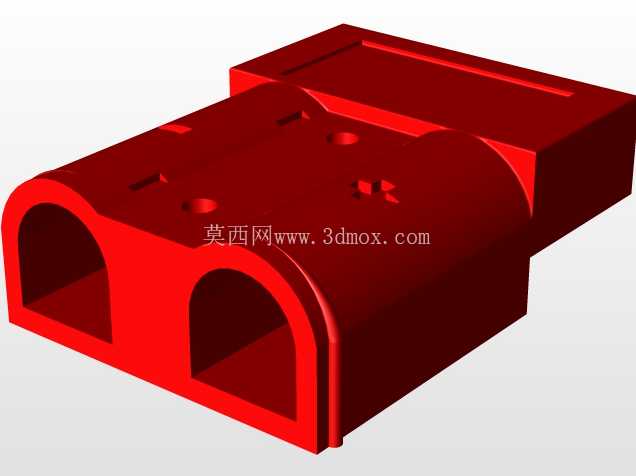

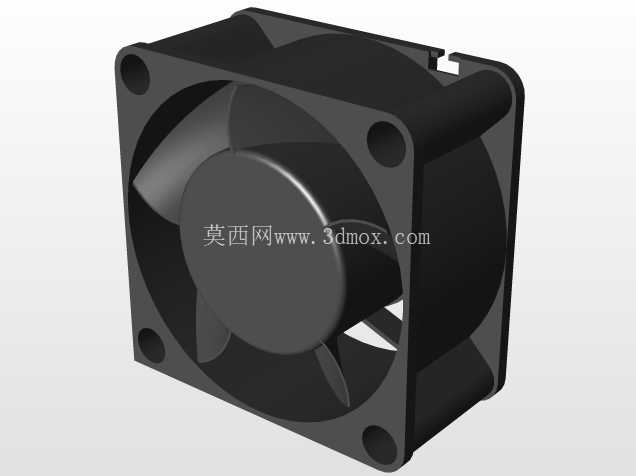

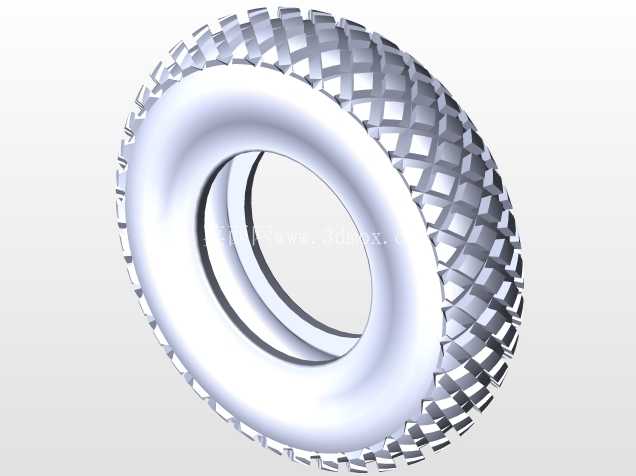

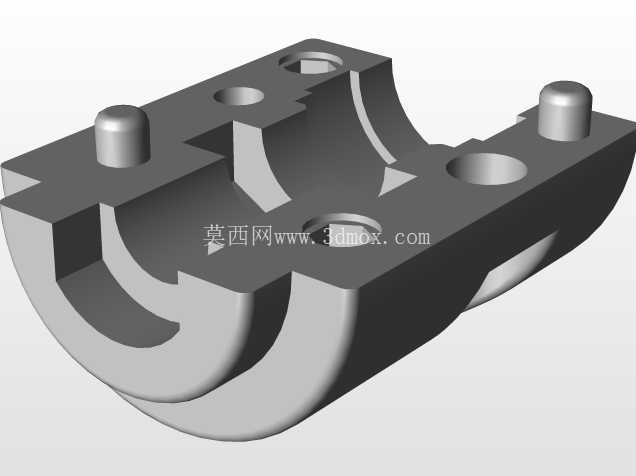

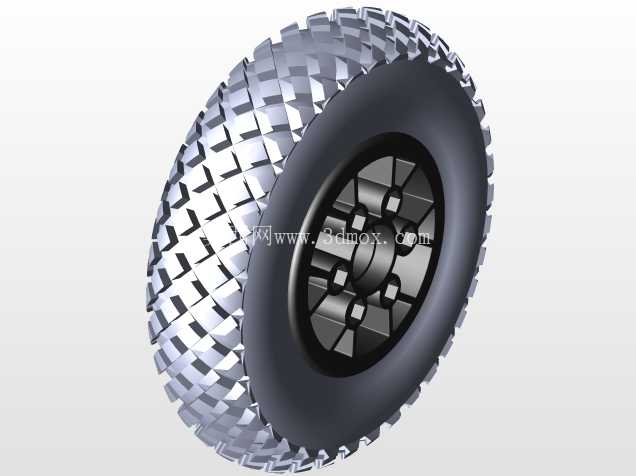

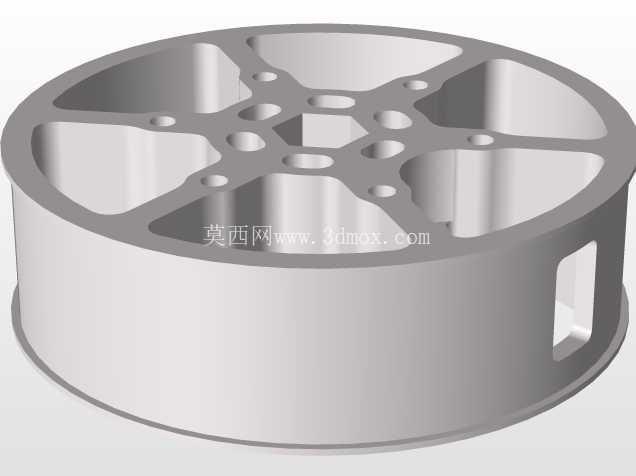

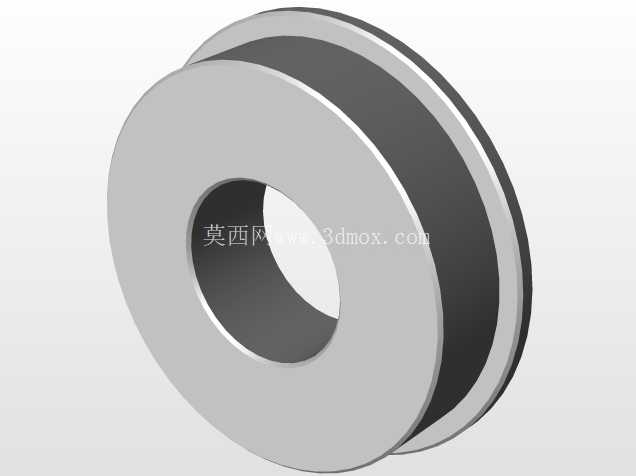

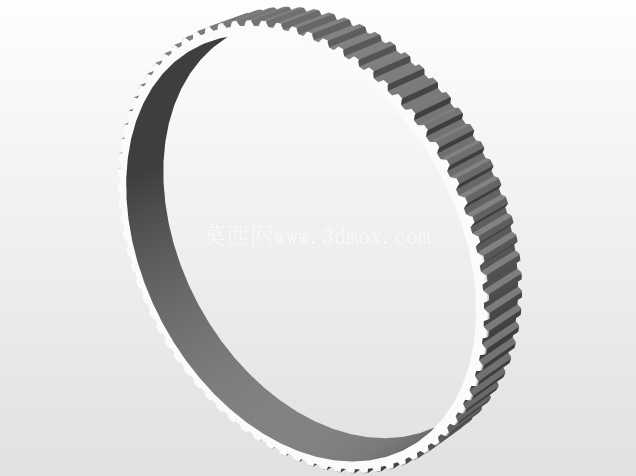

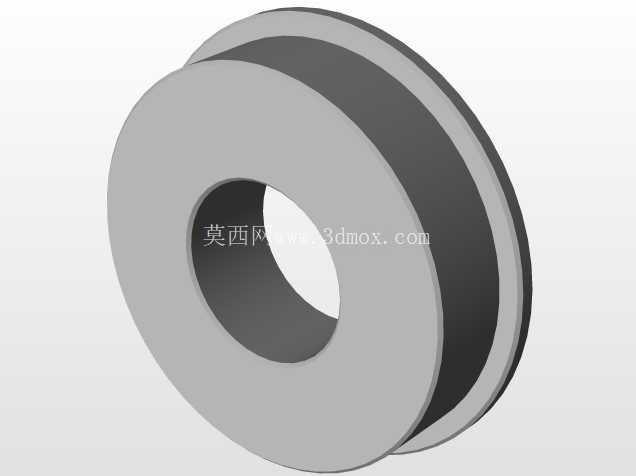

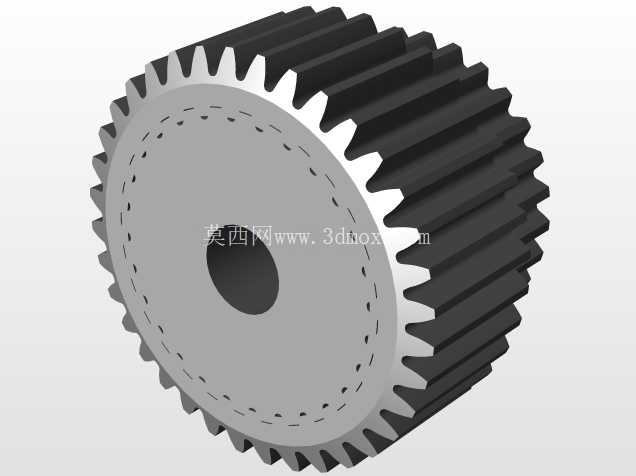

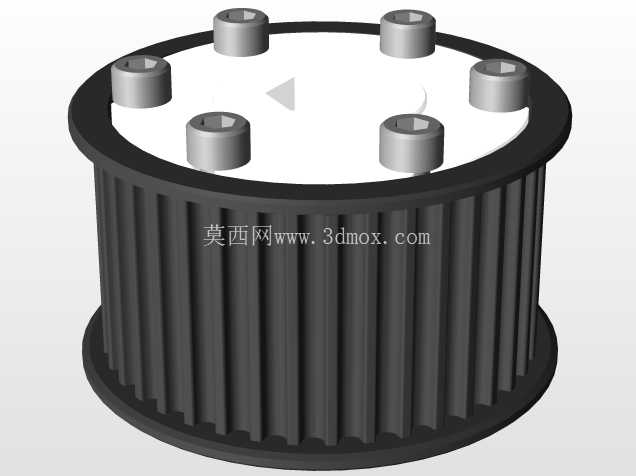

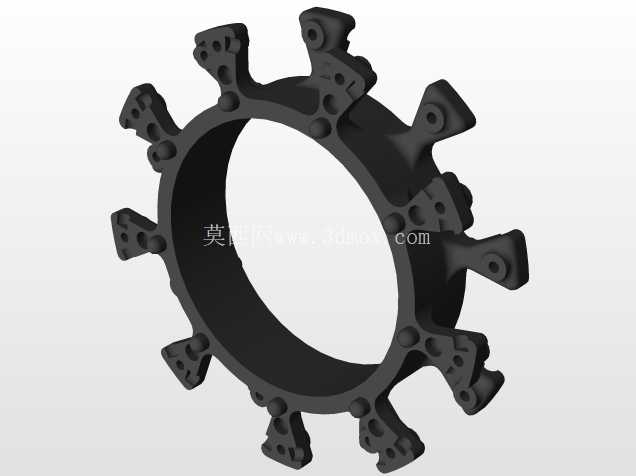

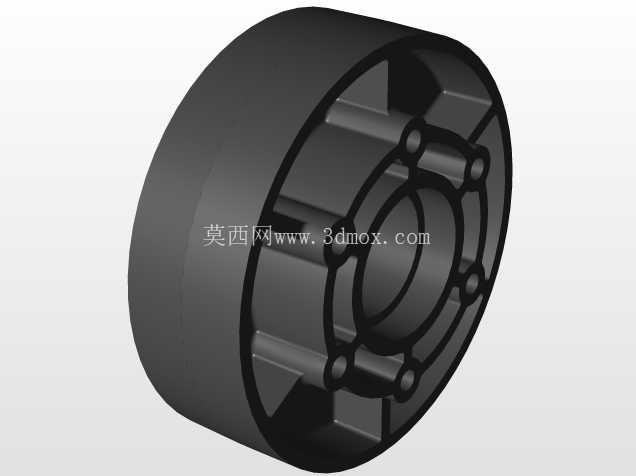

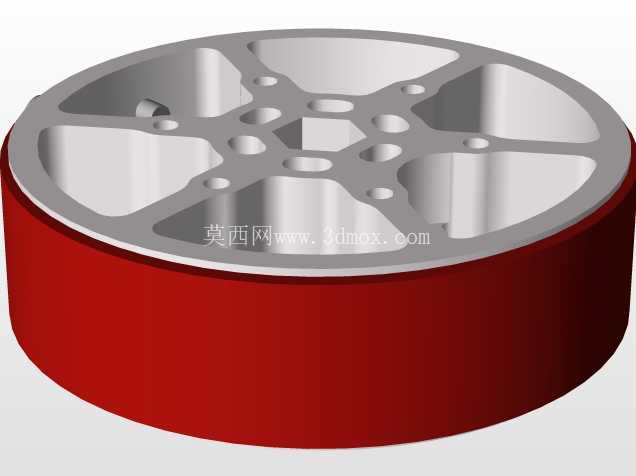

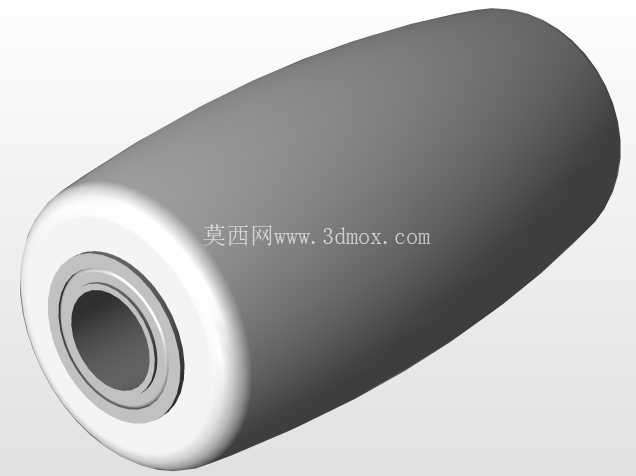

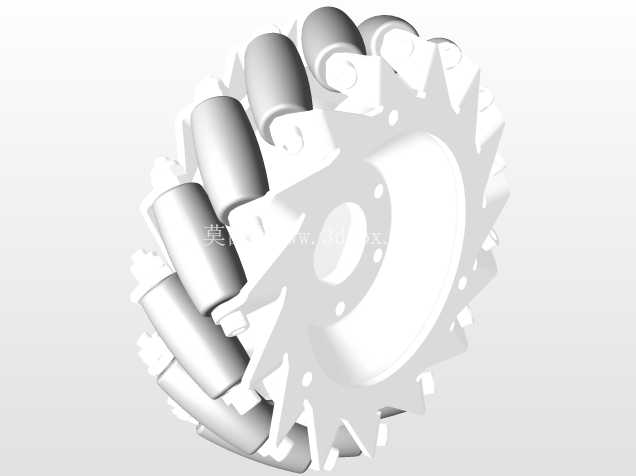

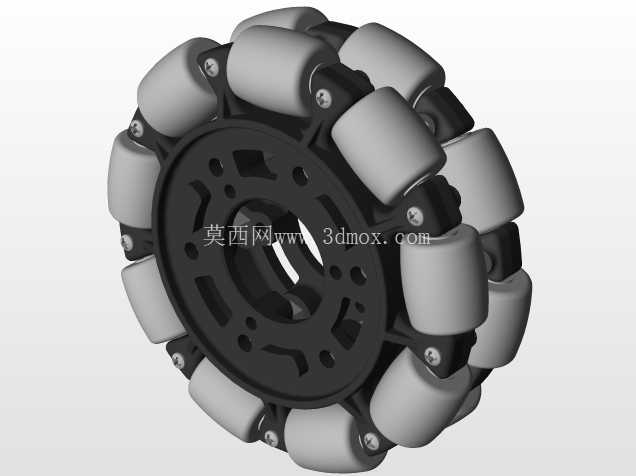

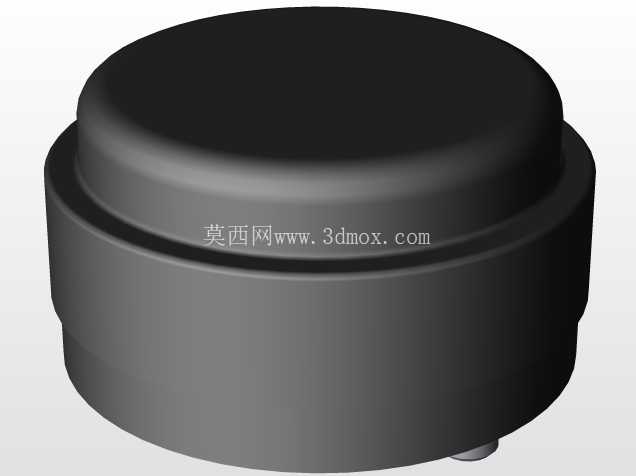

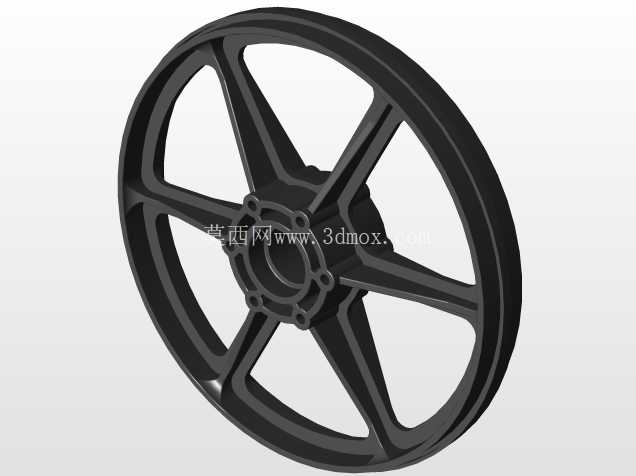

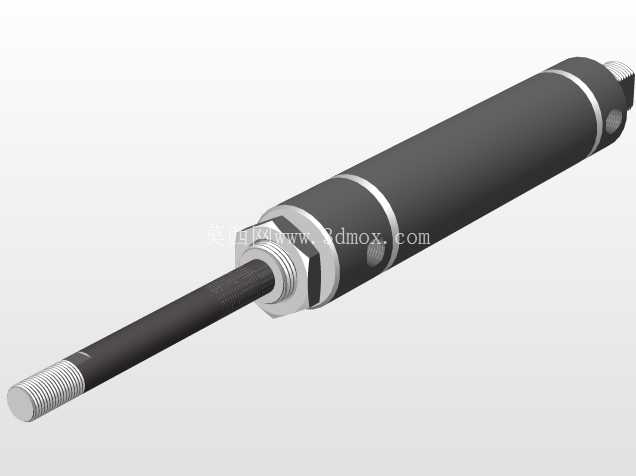

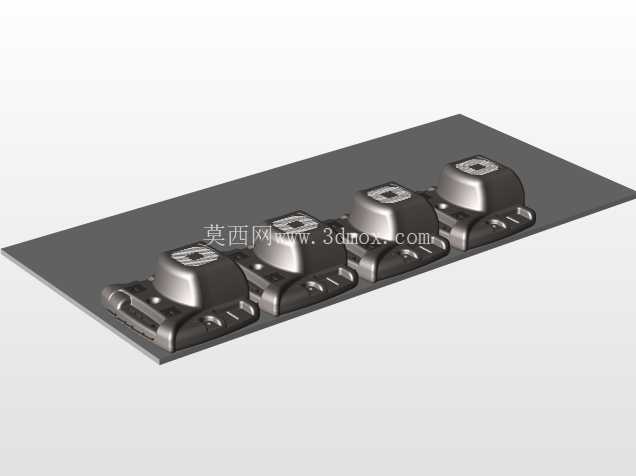

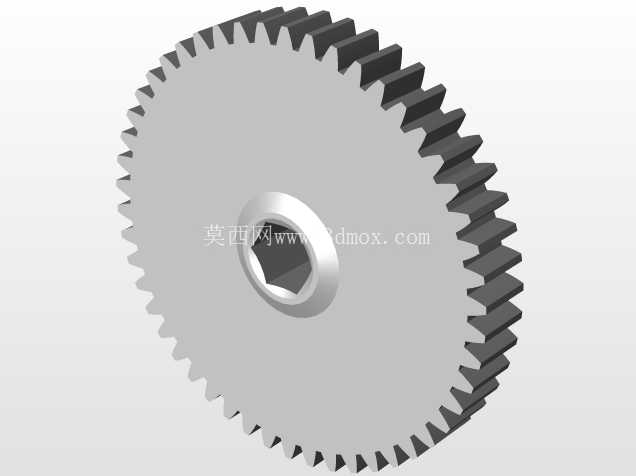

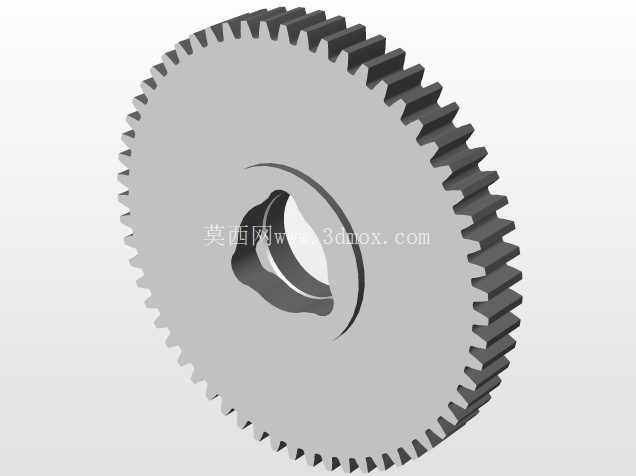

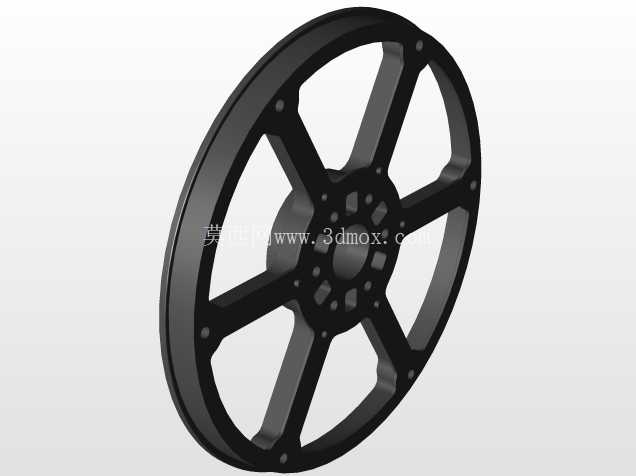

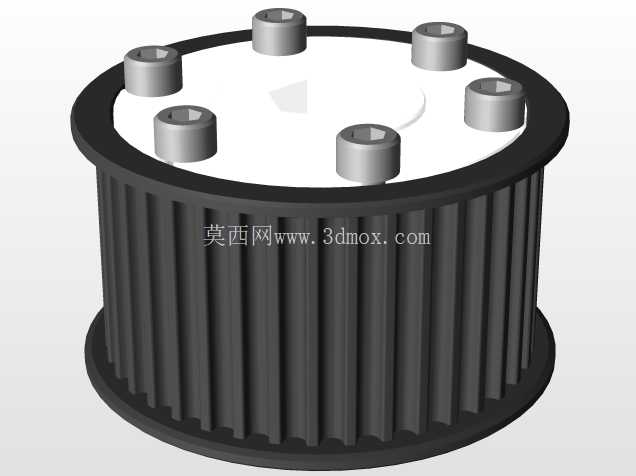

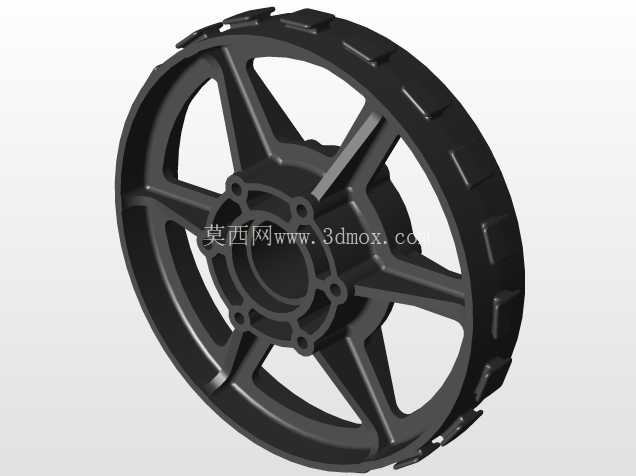

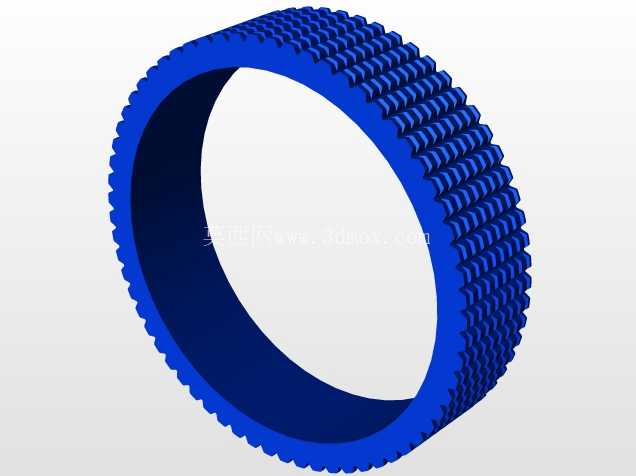

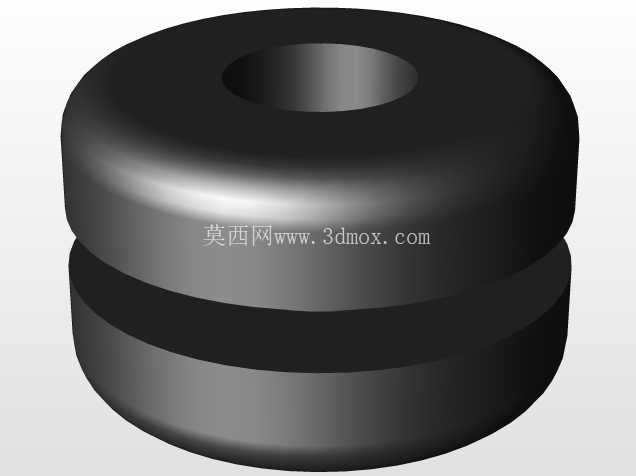

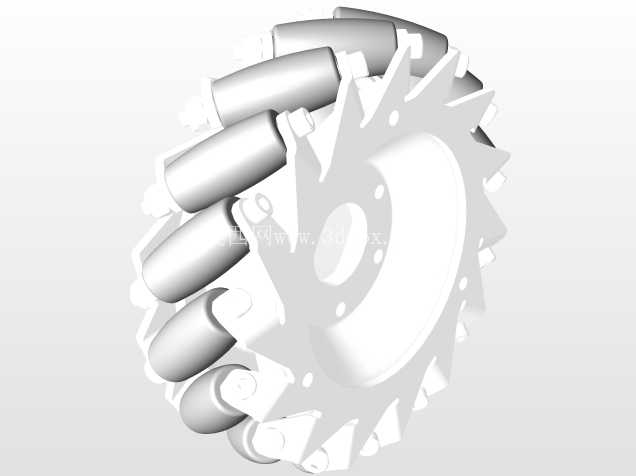

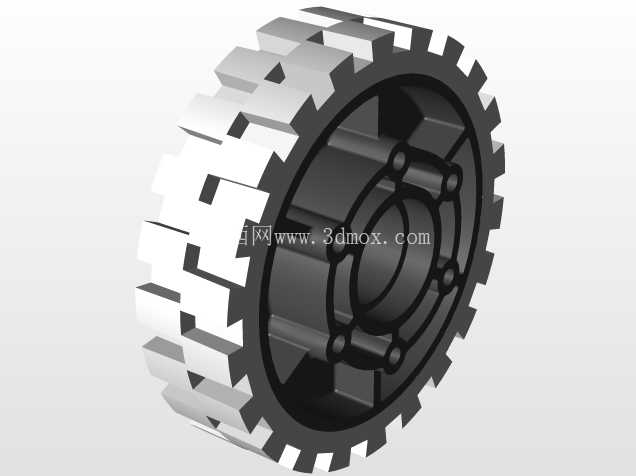

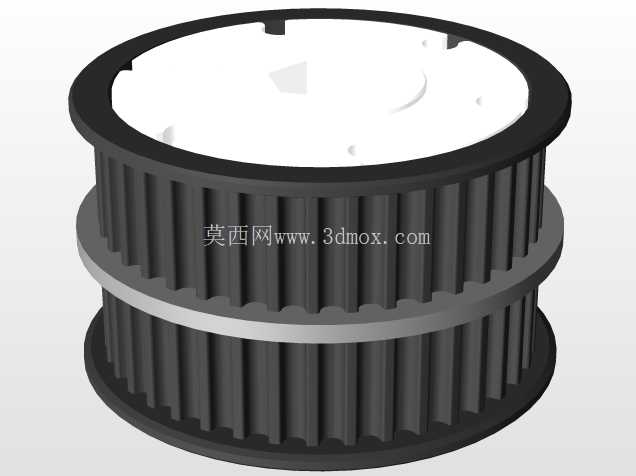

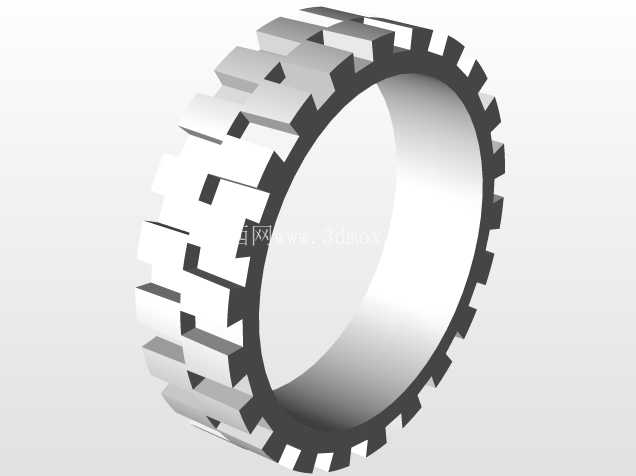

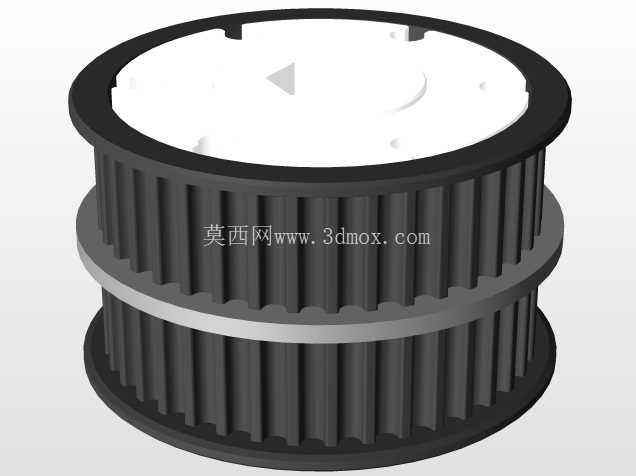

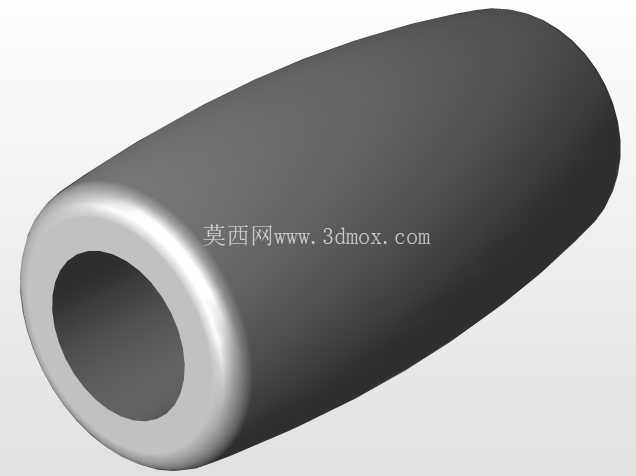

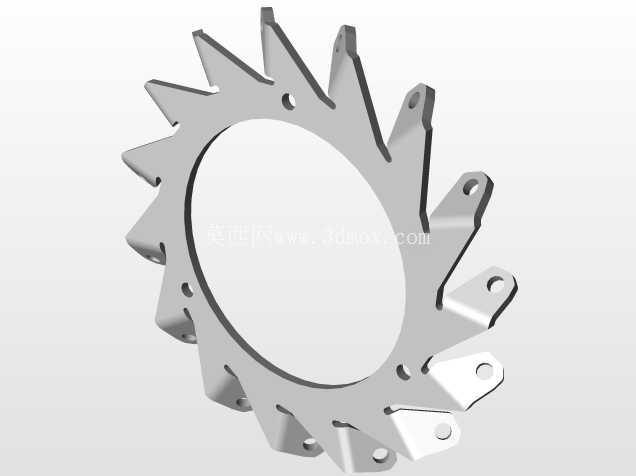

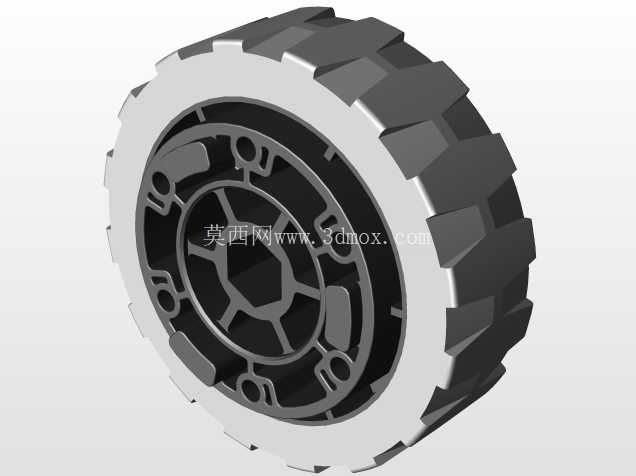

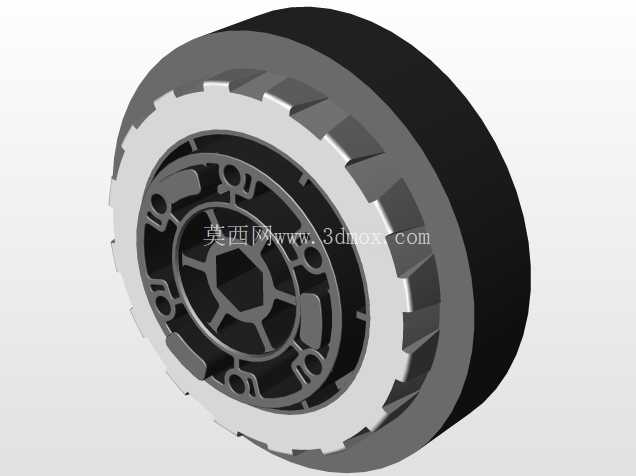

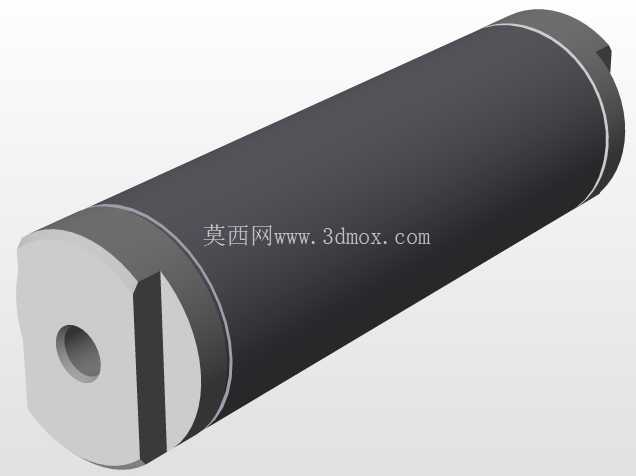

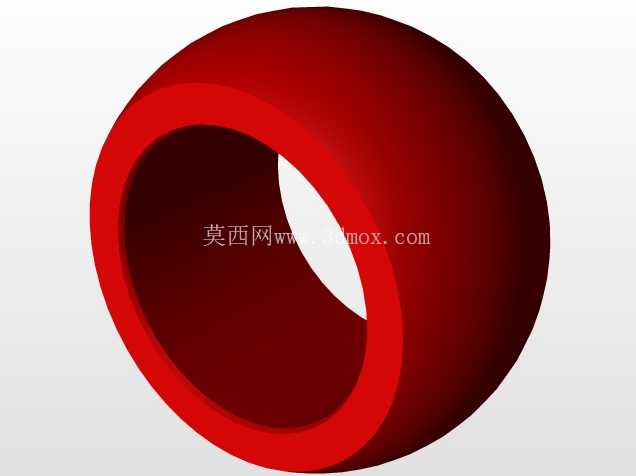

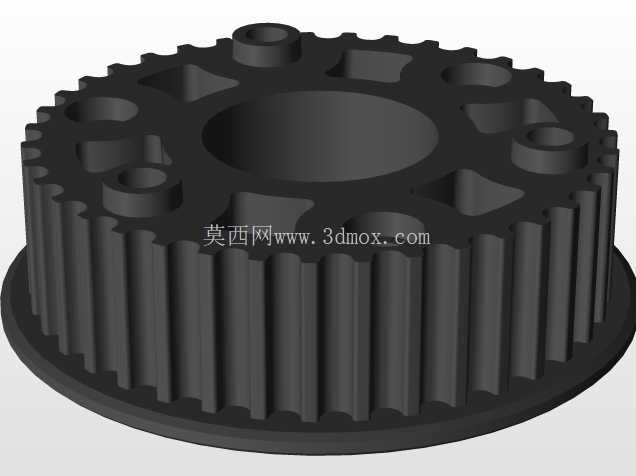

在青少年机器人竞赛的备赛环节里，行走轮组作为底盘直接接触场地地面的核心执行部件，其结构合理性直接决定了机器人在对抗赛中的移动效率、抗冲击能力与转向灵活性，这套适配2016赛季FRC规则的底盘轮组设计，正是围绕竞赛场地的实际工况完成的结构落地。从实际使用场景来看，FRC竞赛场地多铺设带纹理的高密度防护地垫，比赛过程中机器人需要完成快速冲刺、急停变向、对抗推挤、越障爬坡等多种动作，普通光面滚轮很容易出现抓地力不足、侧滑偏移的问题，因此轮面采用了交错排布的块状防滑齿结构，每个齿块的凸起高度、齿间间隙都经过反复调整，既能够嵌入地垫表面的纹理缝隙提供足够静摩擦力，又不会因为齿形过深导致转向时阻力过大，同时齿块的排布采用周向错位设计，滚动过程中可以避免连续的同频振动，保证底盘行走的平顺性。

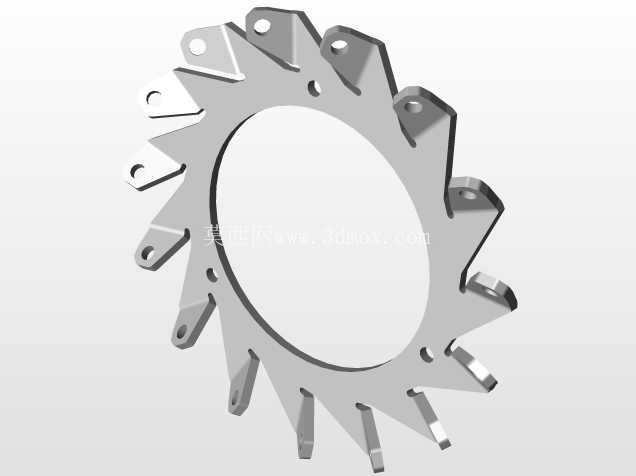

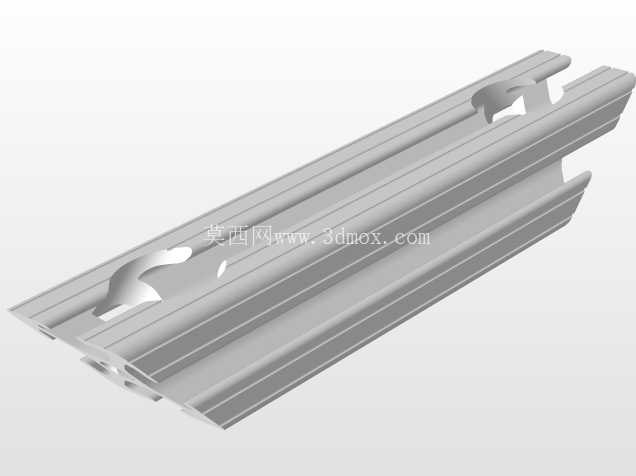

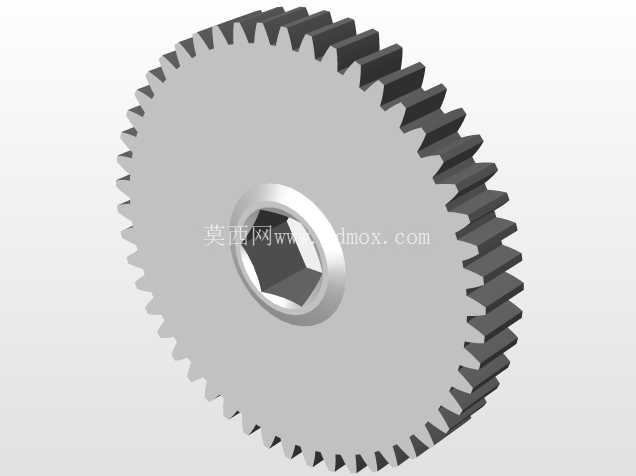

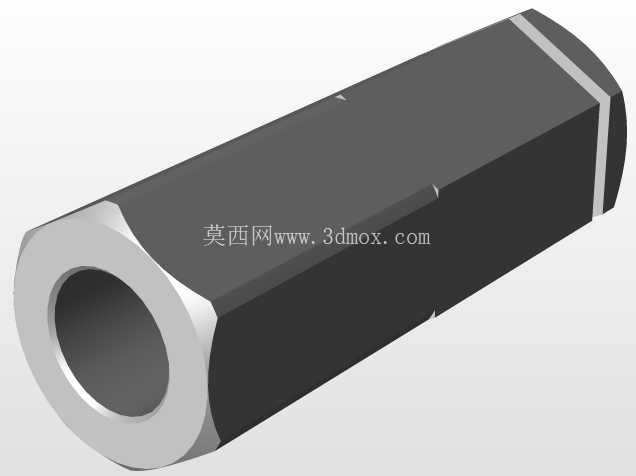

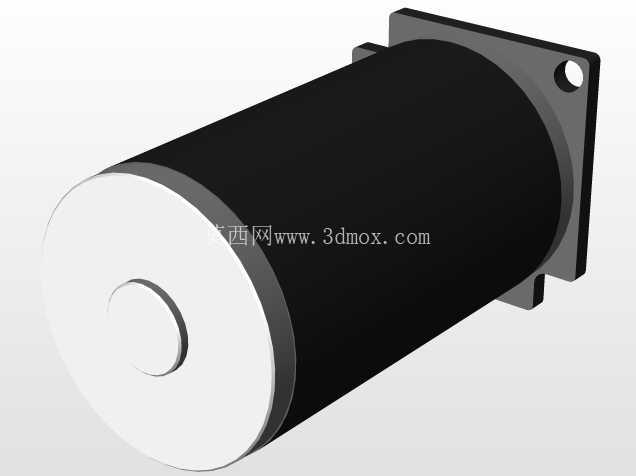

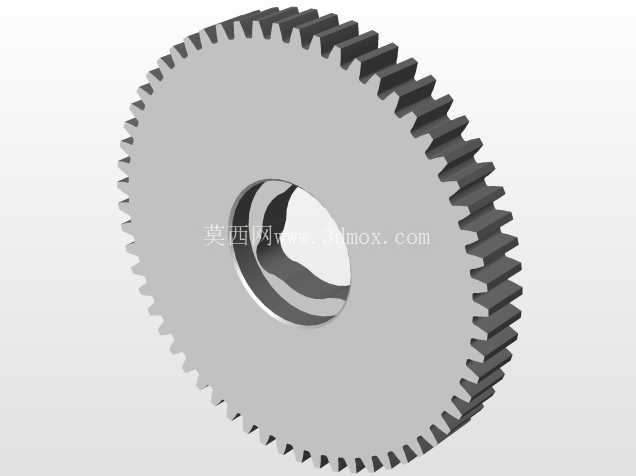

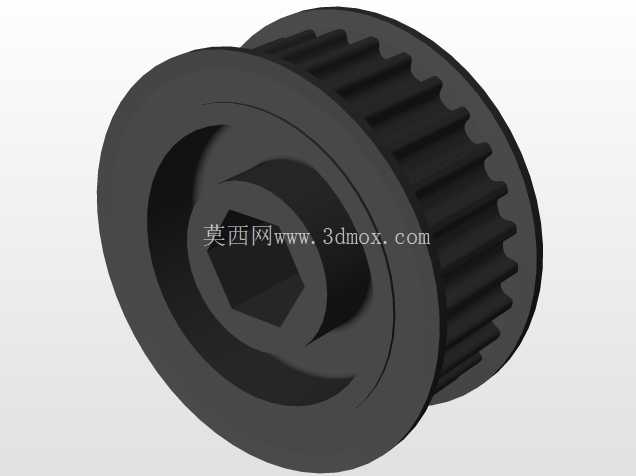

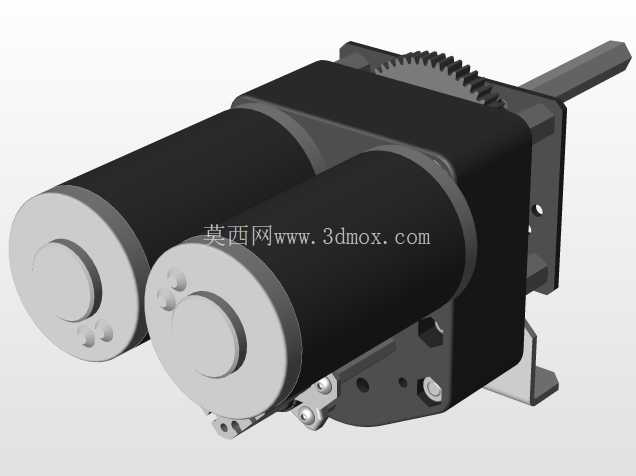

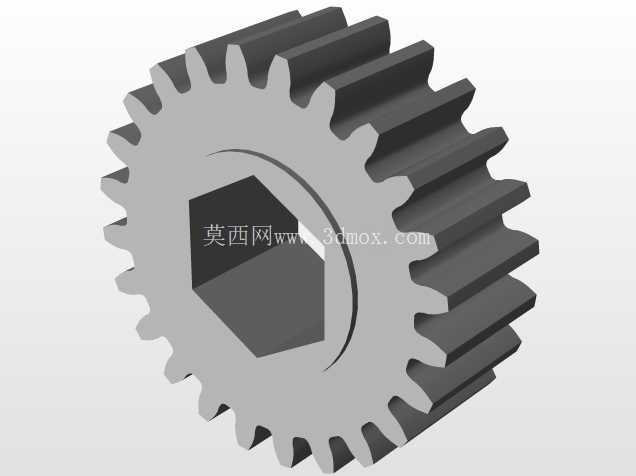

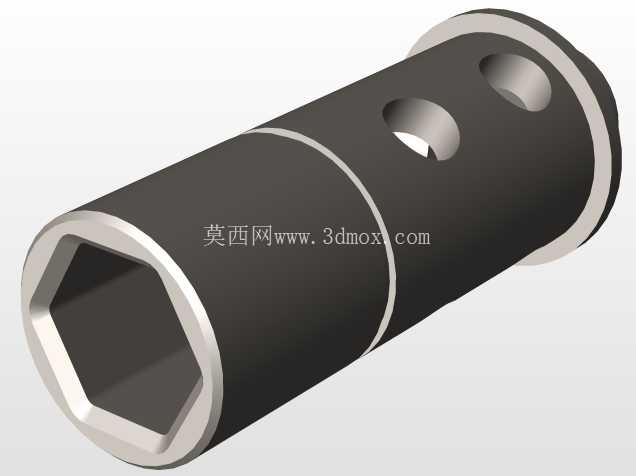

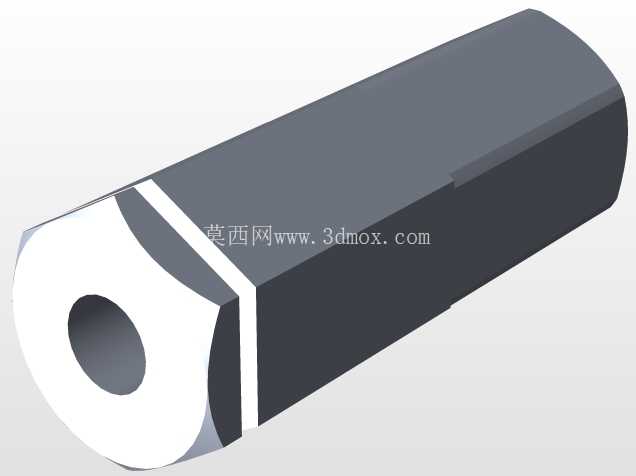

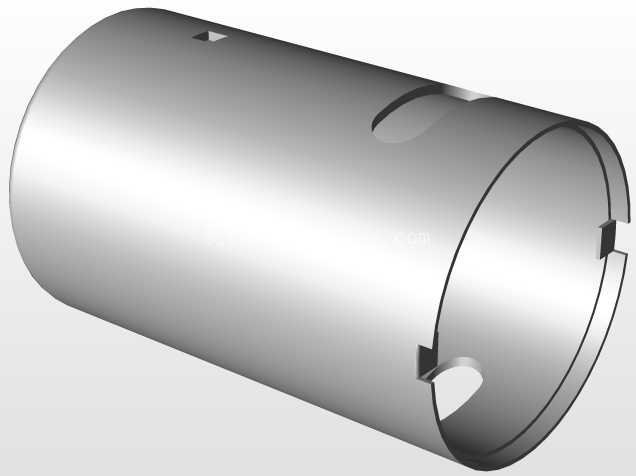

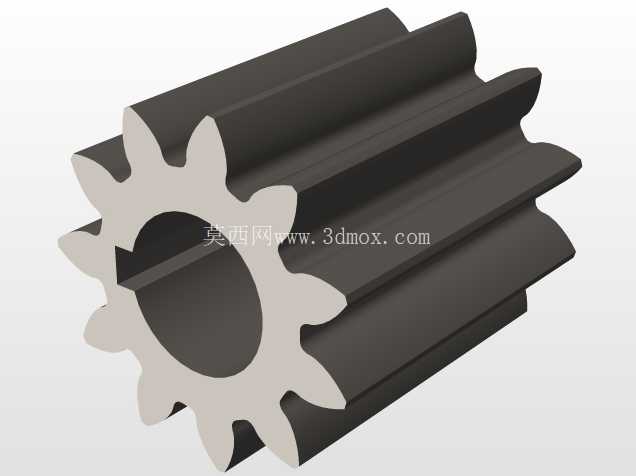

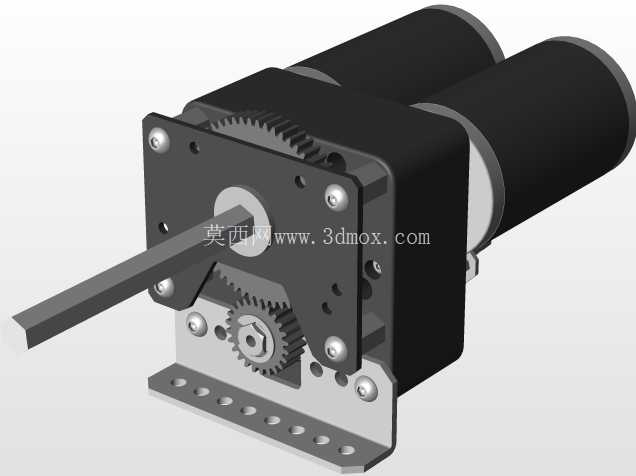

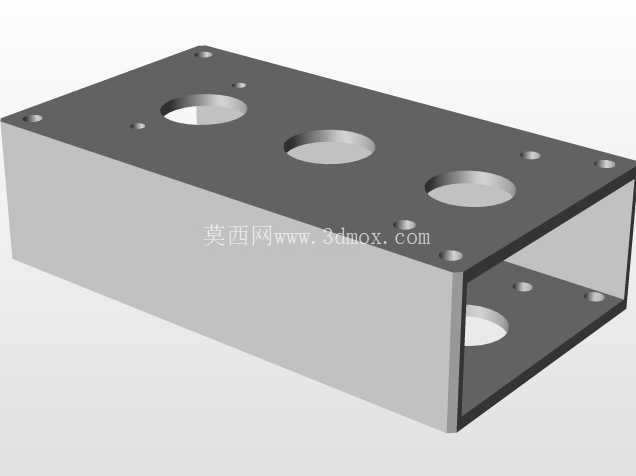

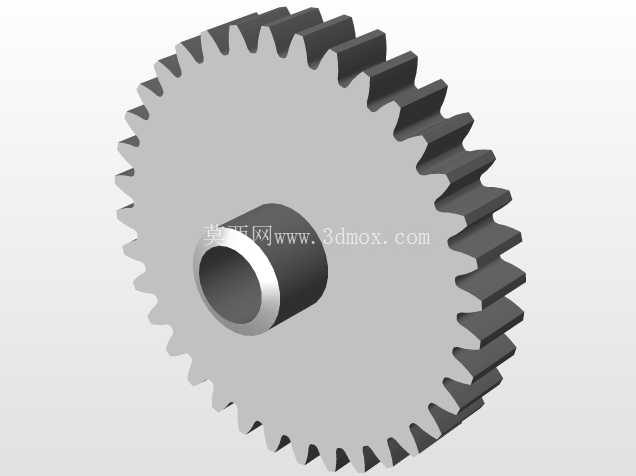

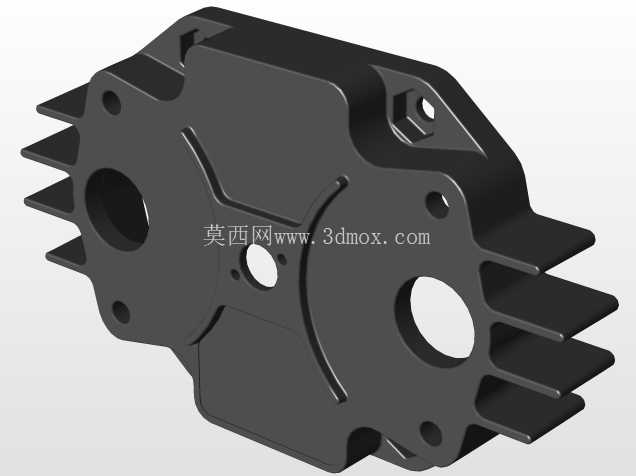

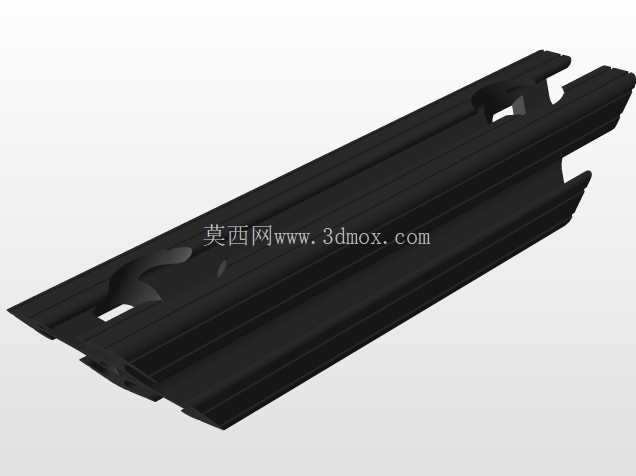

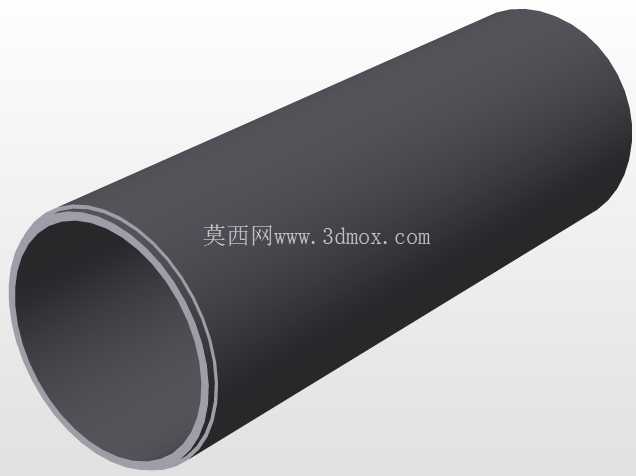

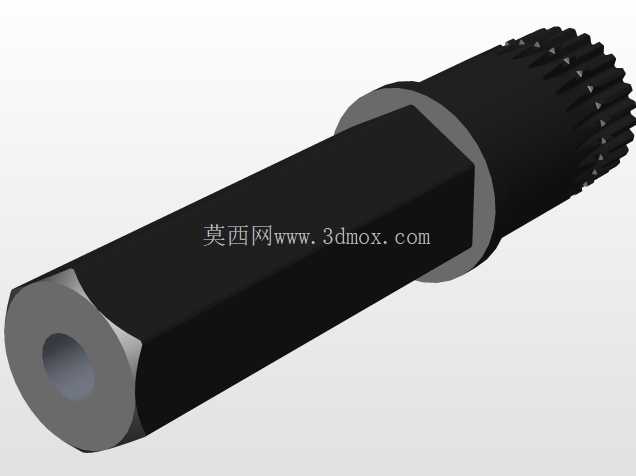

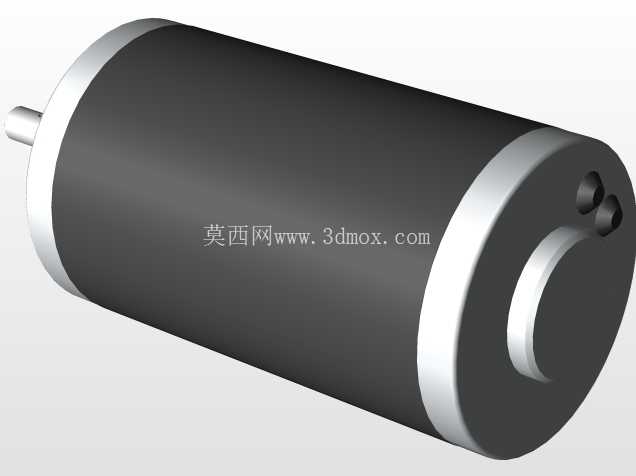

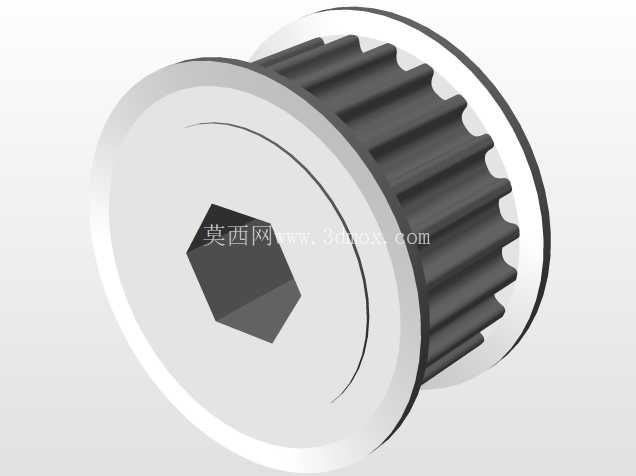

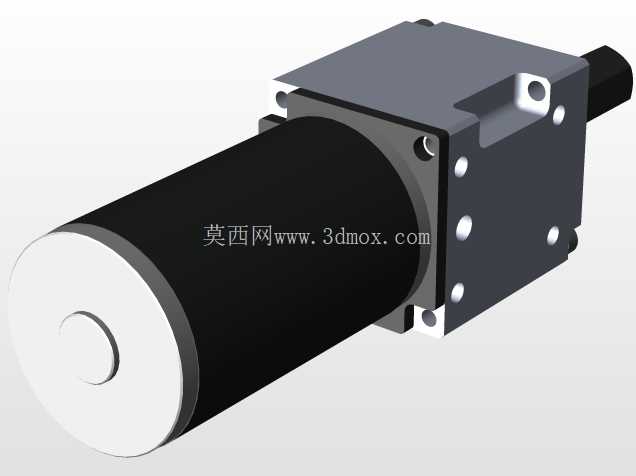

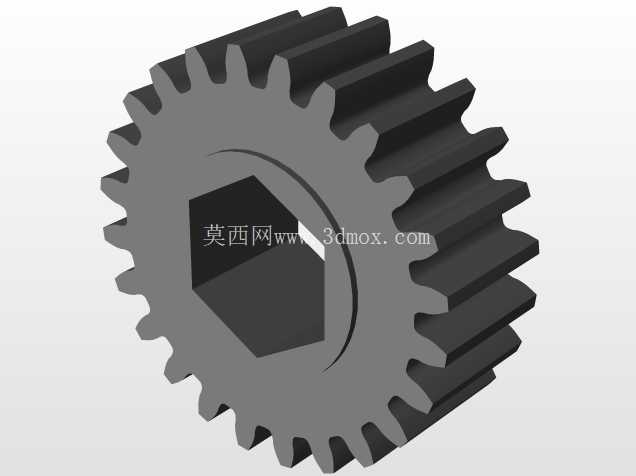

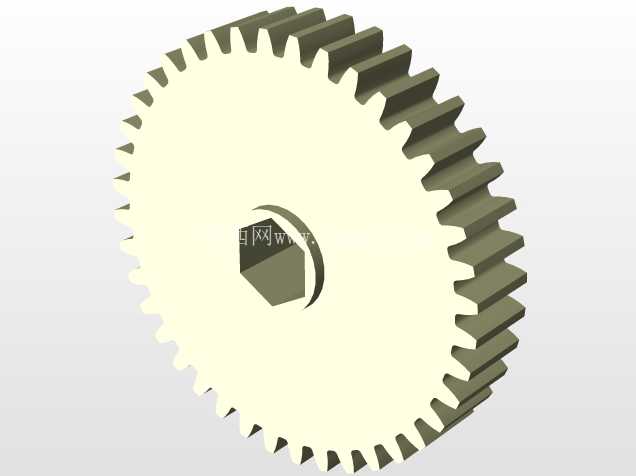

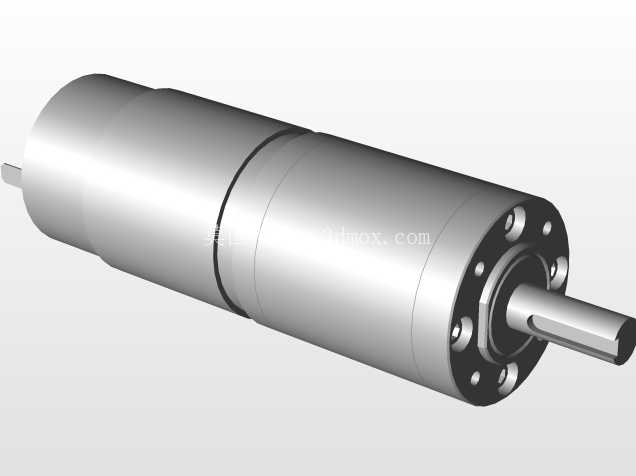

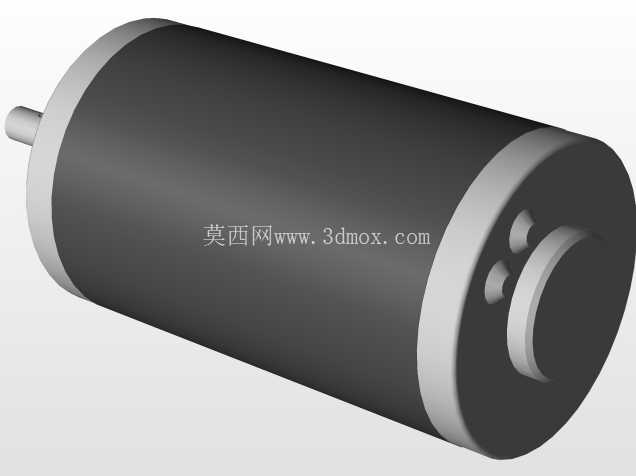

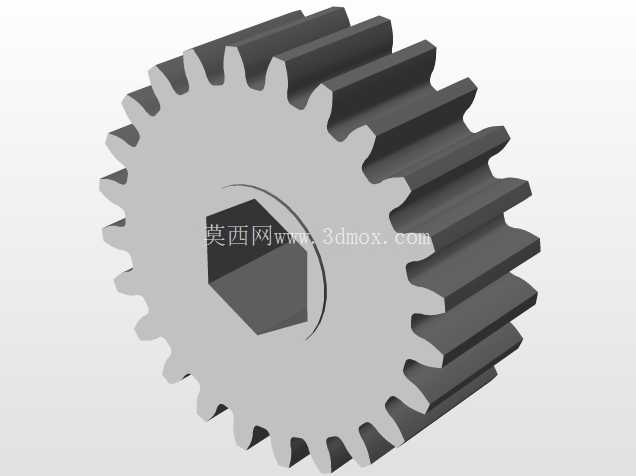

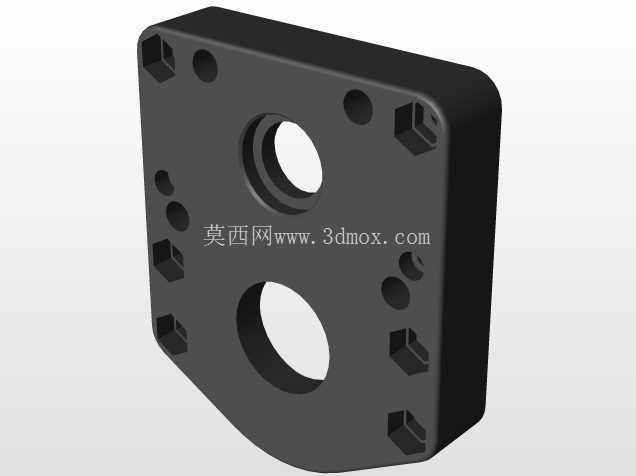

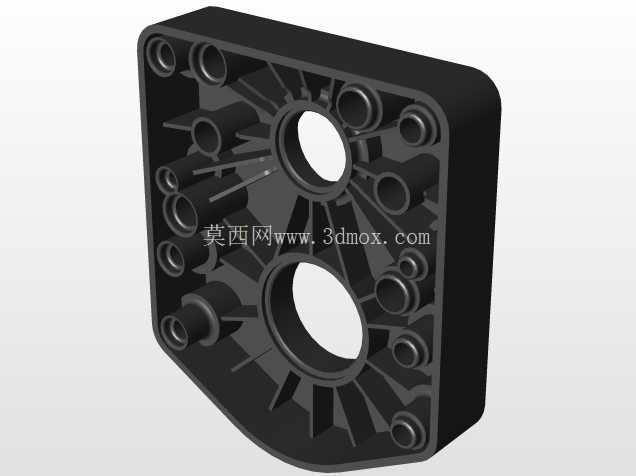

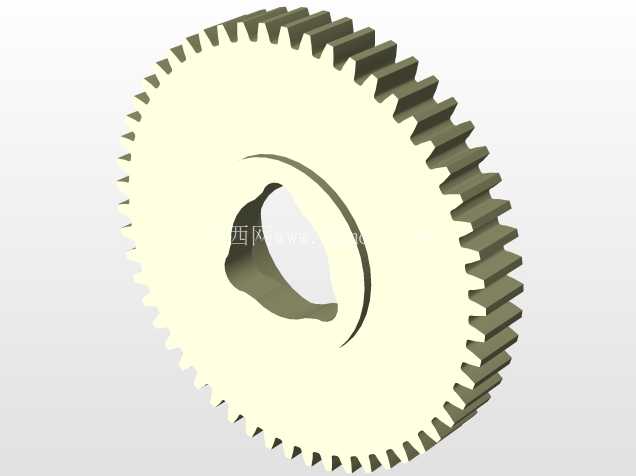

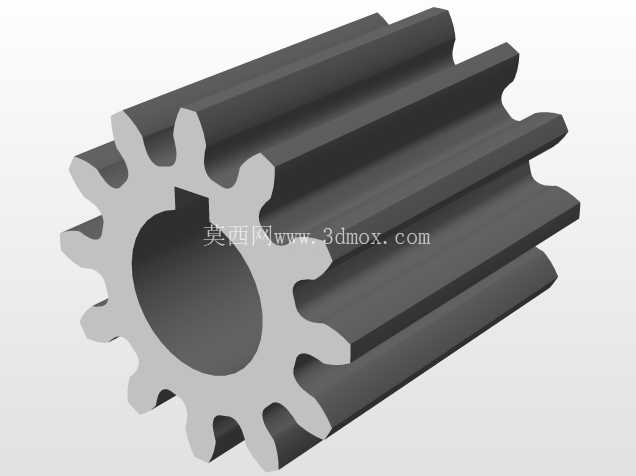

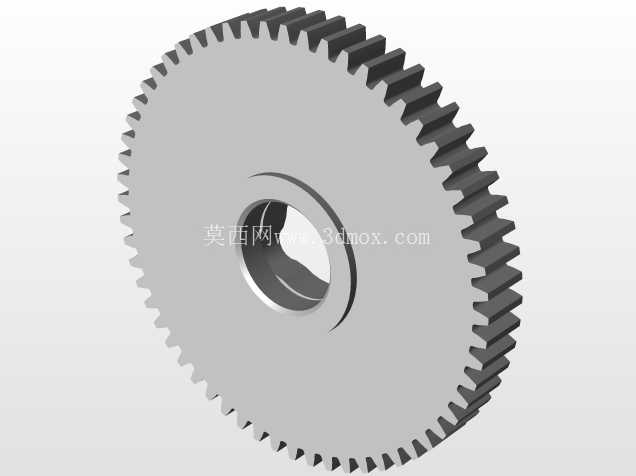

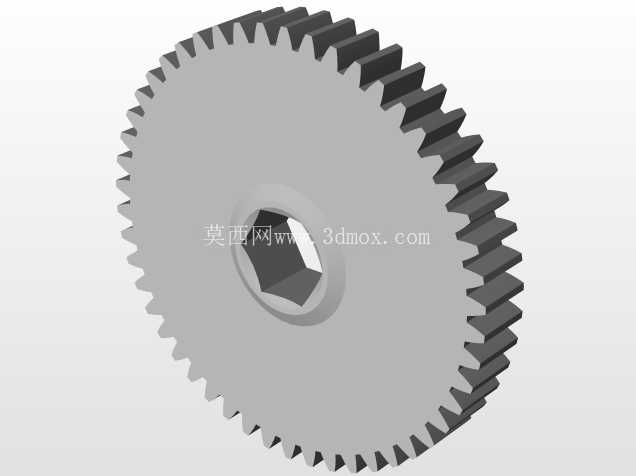

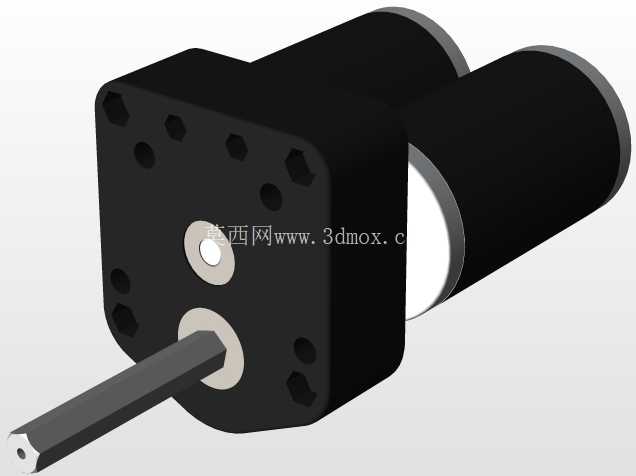

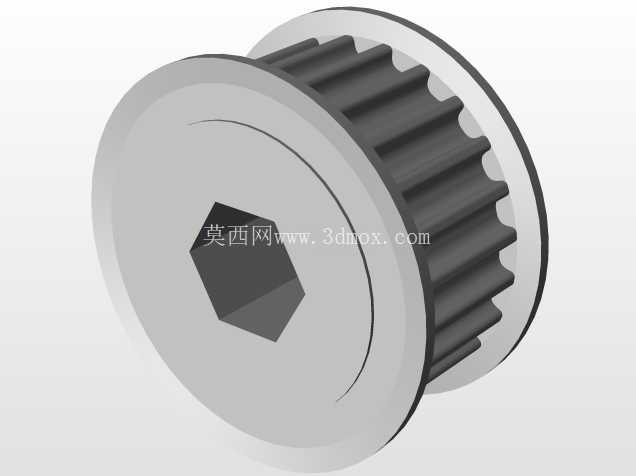

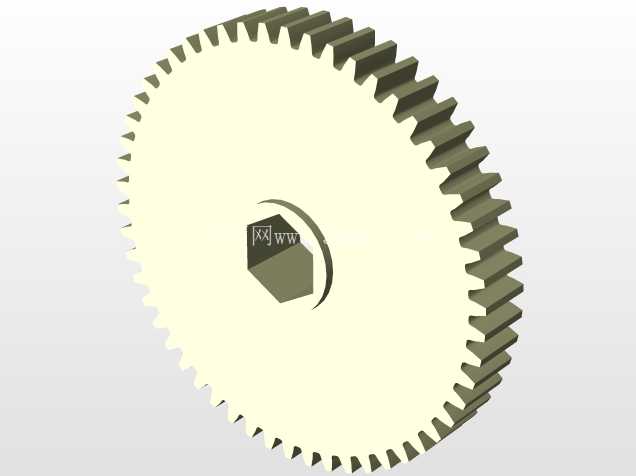

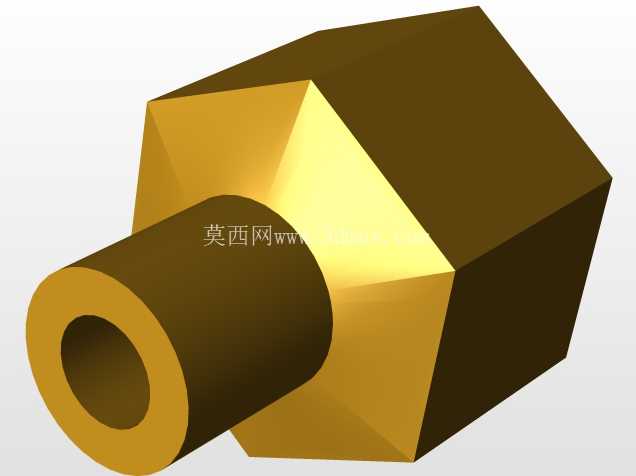

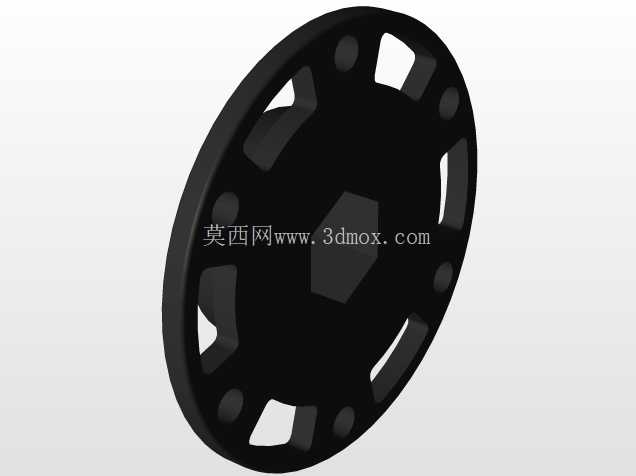

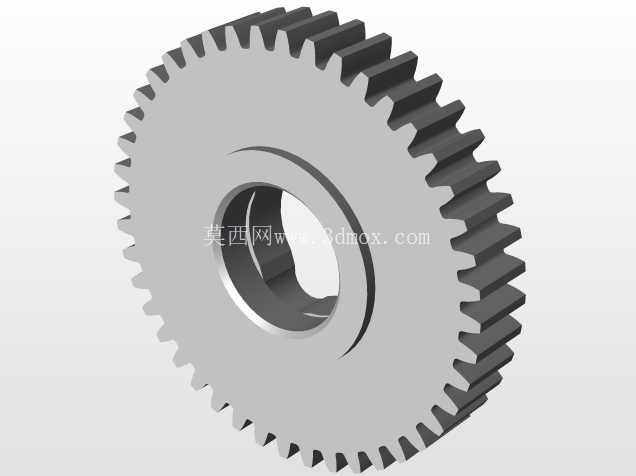

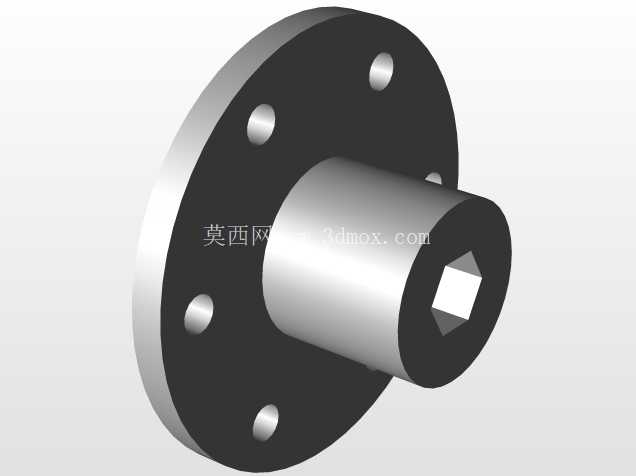

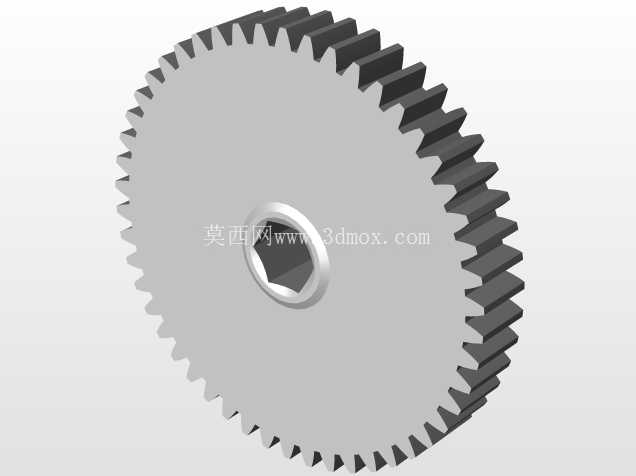

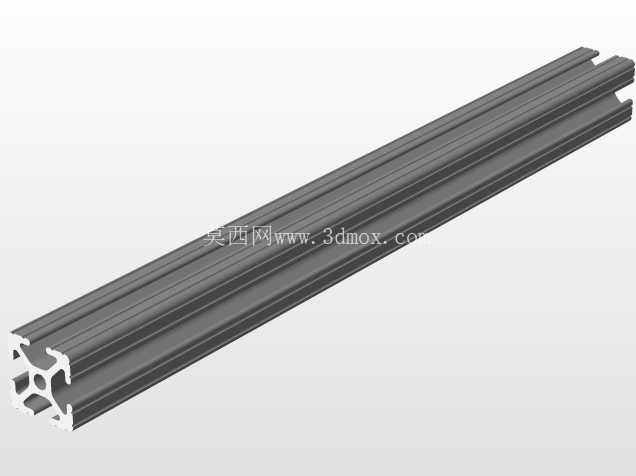

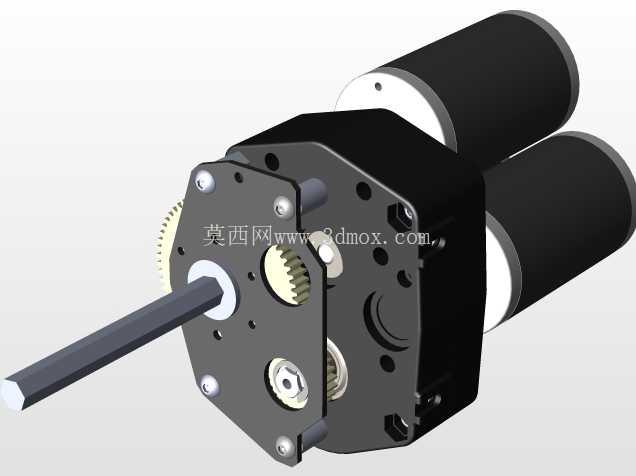

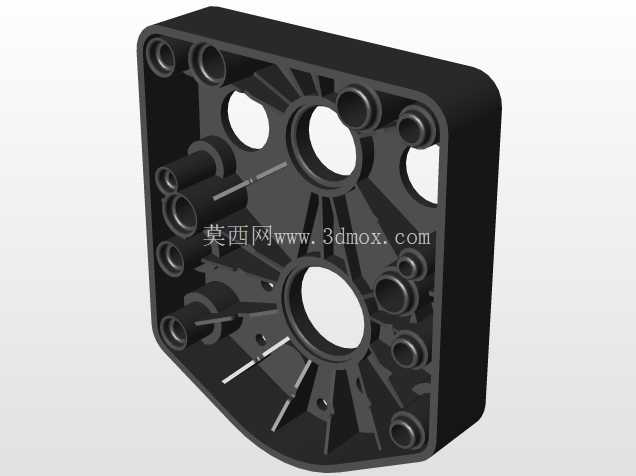

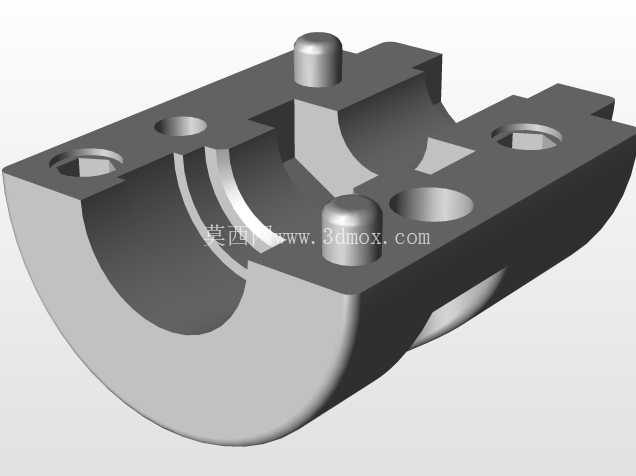

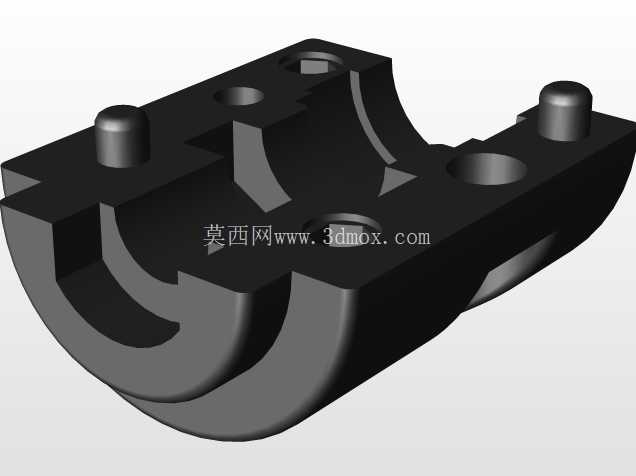

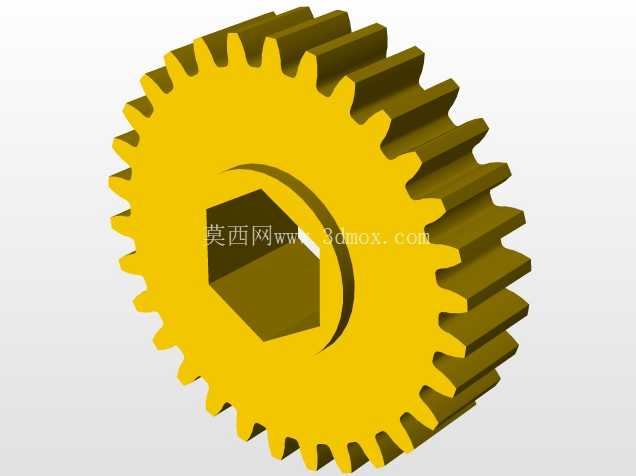

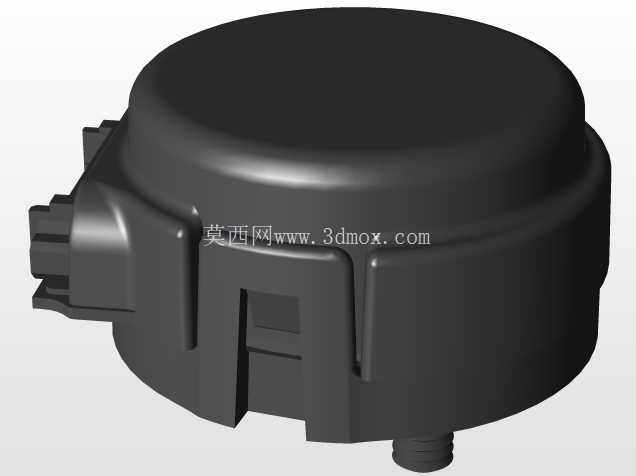

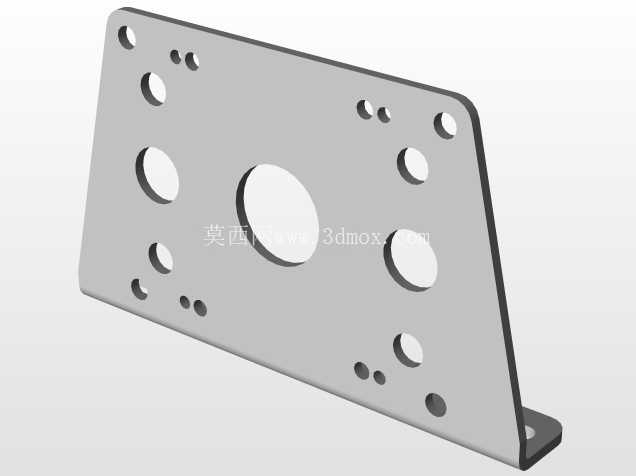

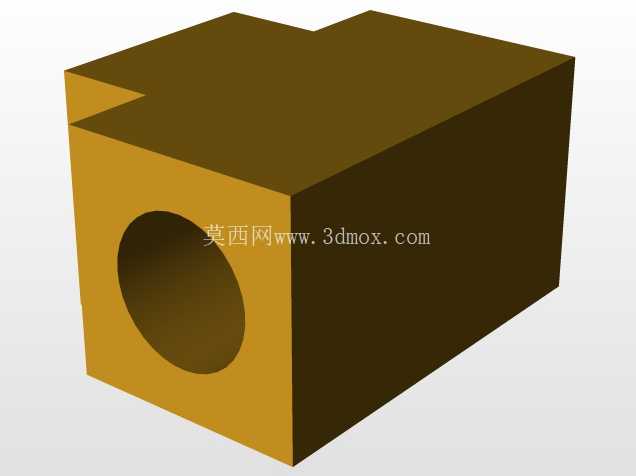

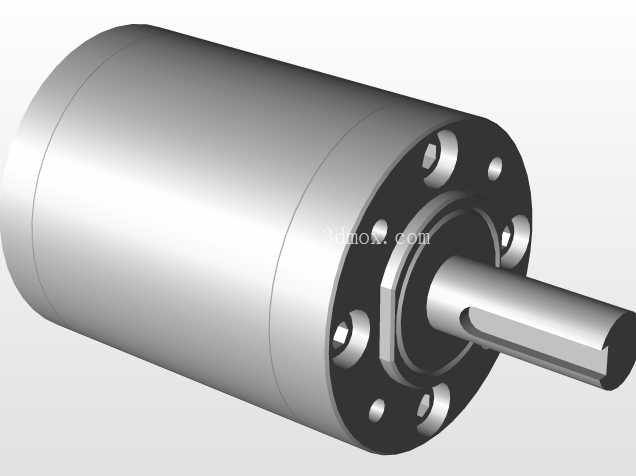

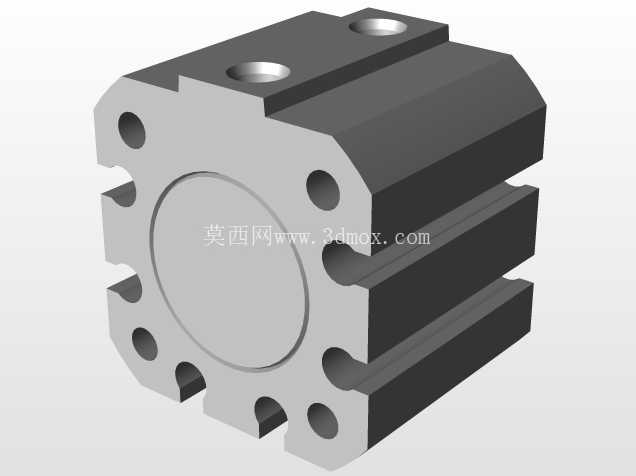

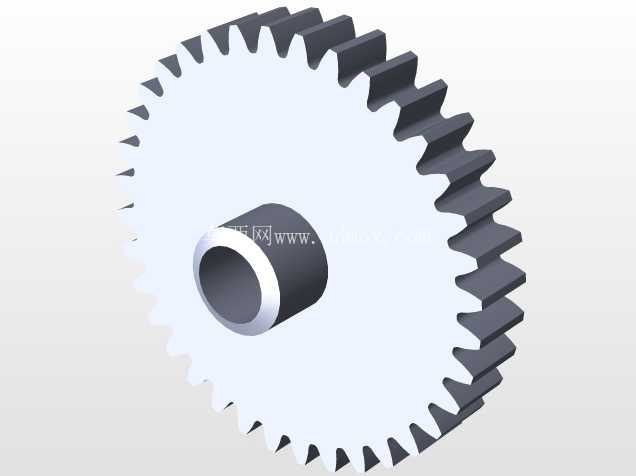

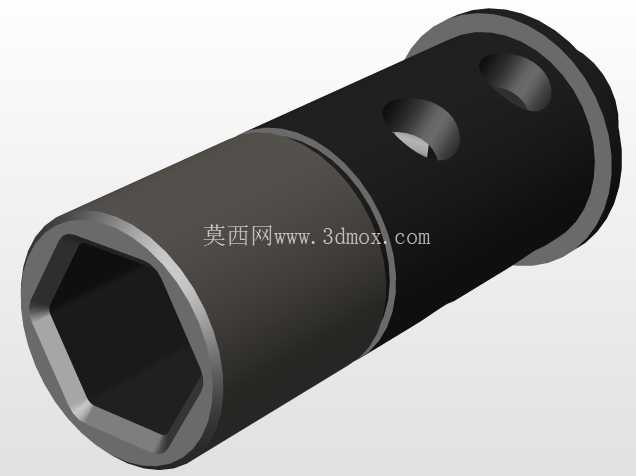

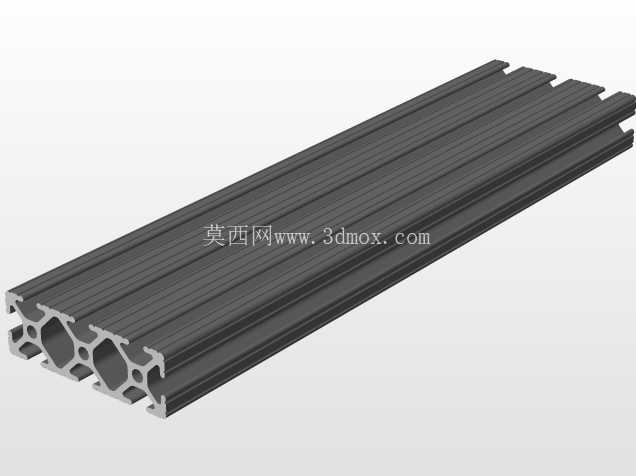

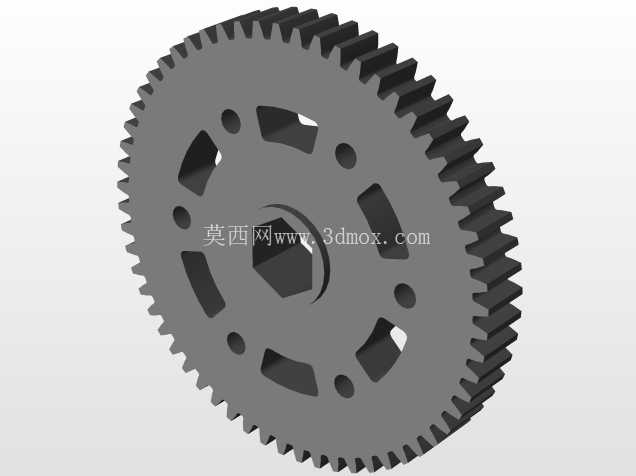

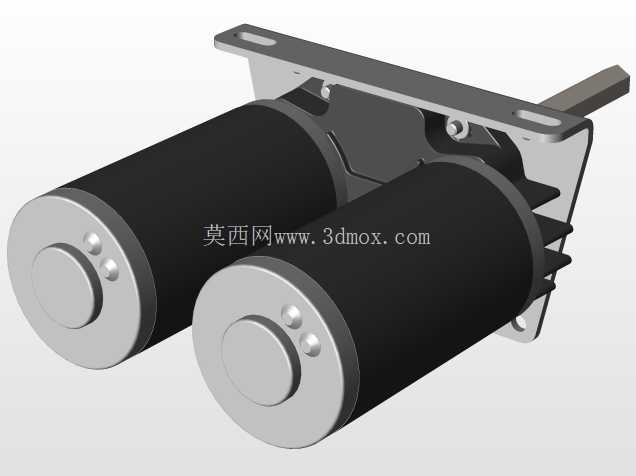

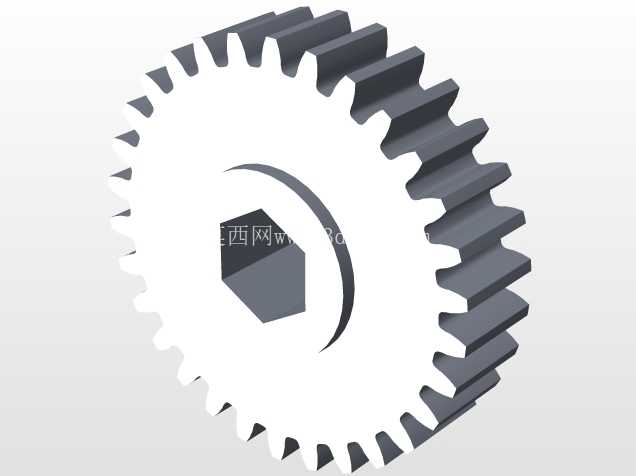

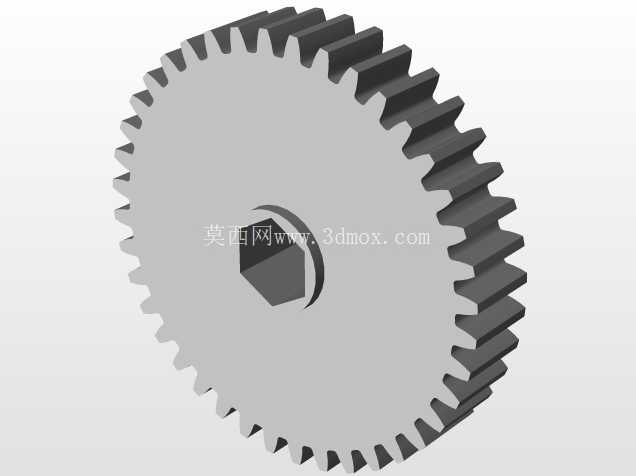

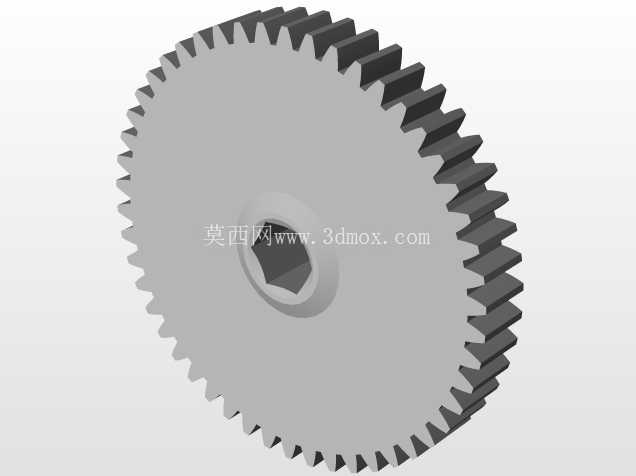

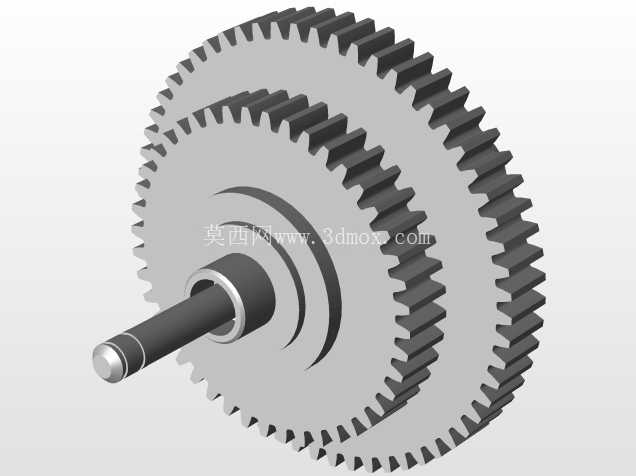

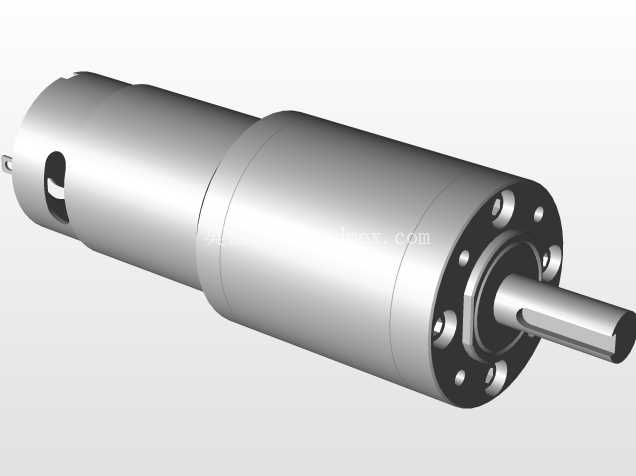

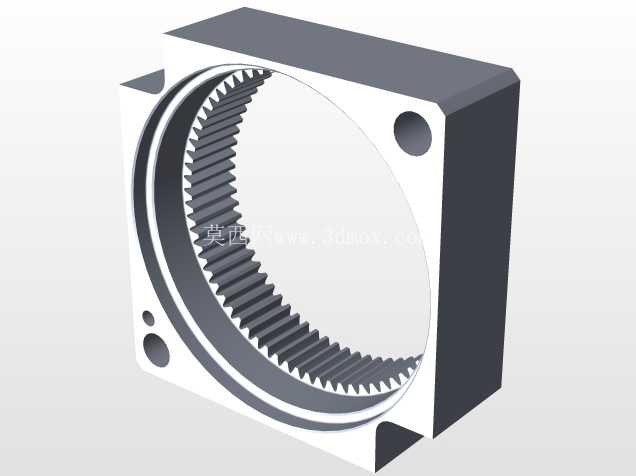

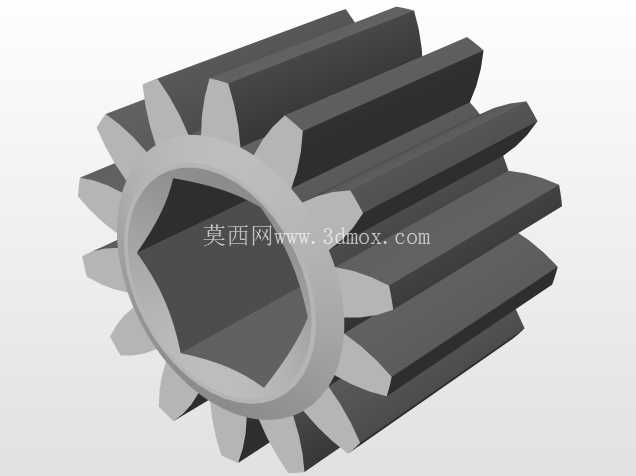

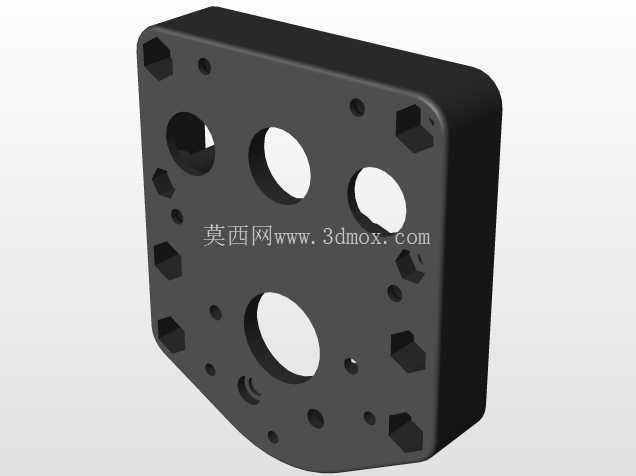

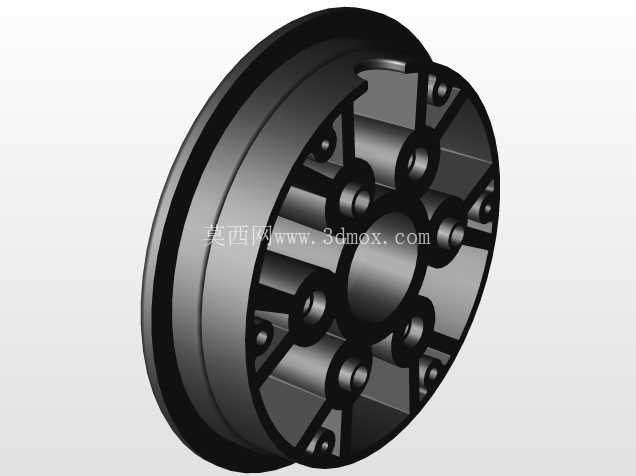

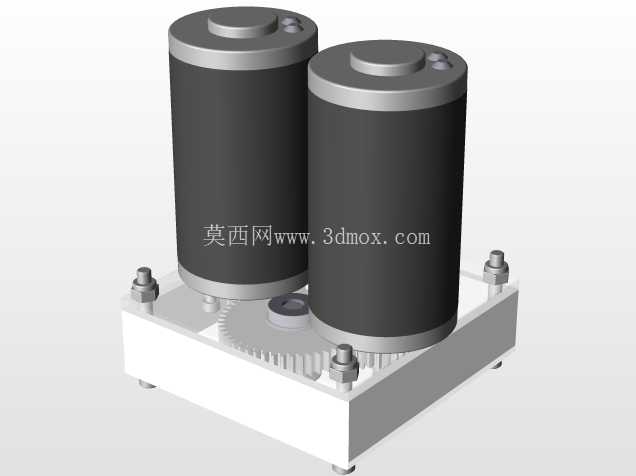

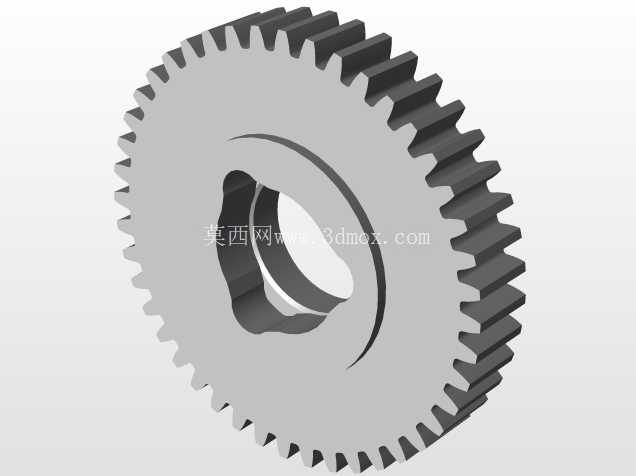

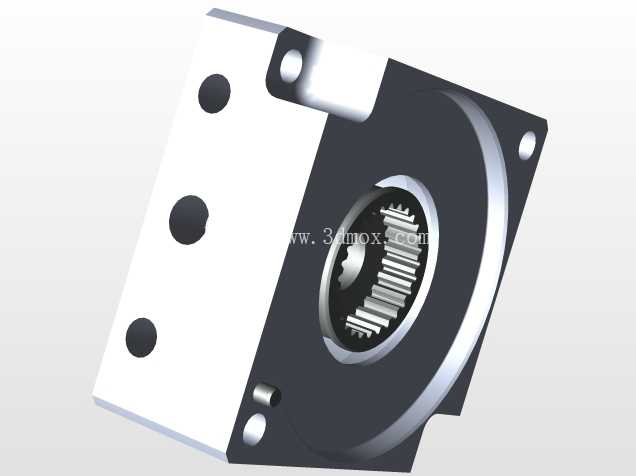

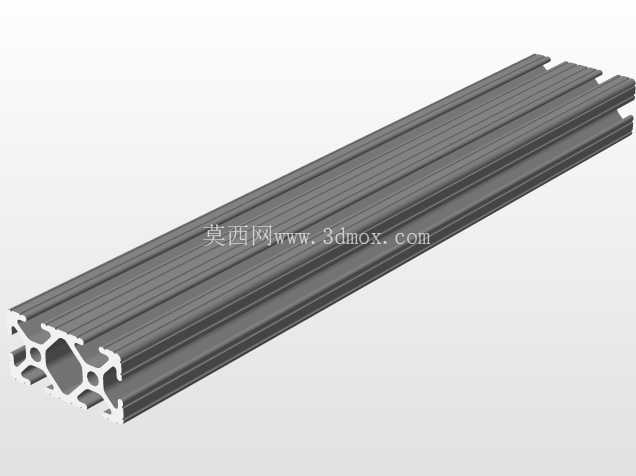

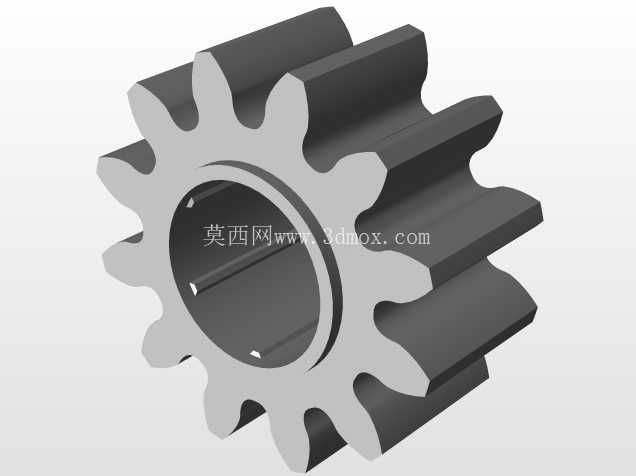

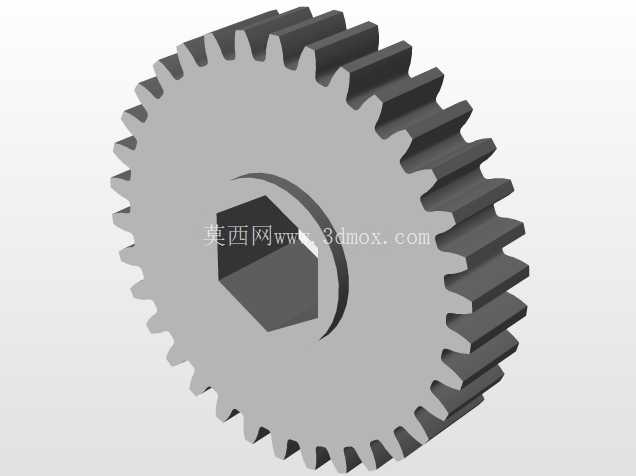

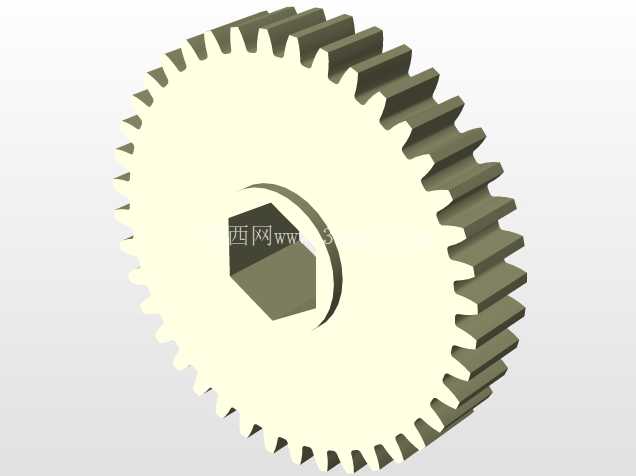

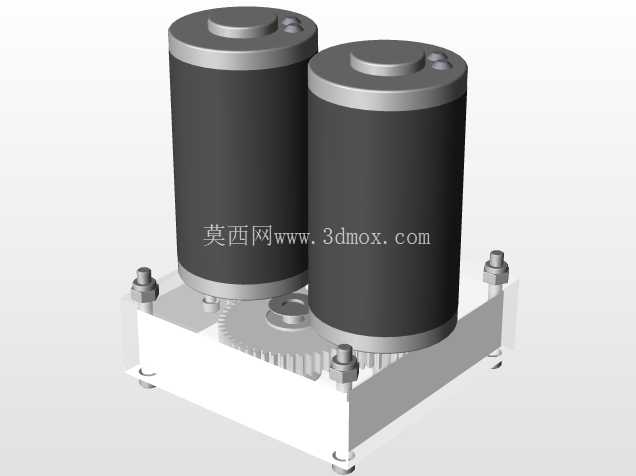

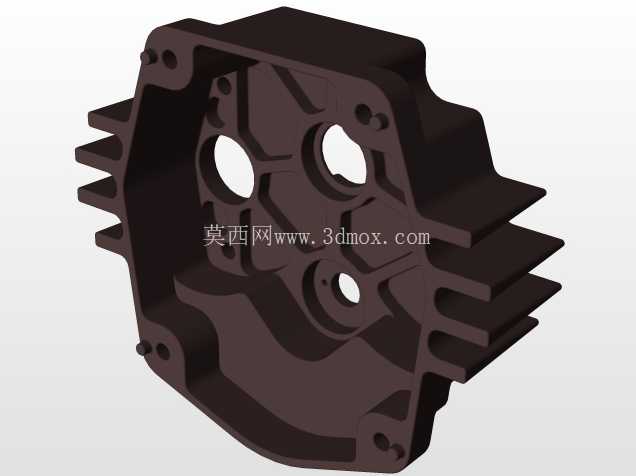

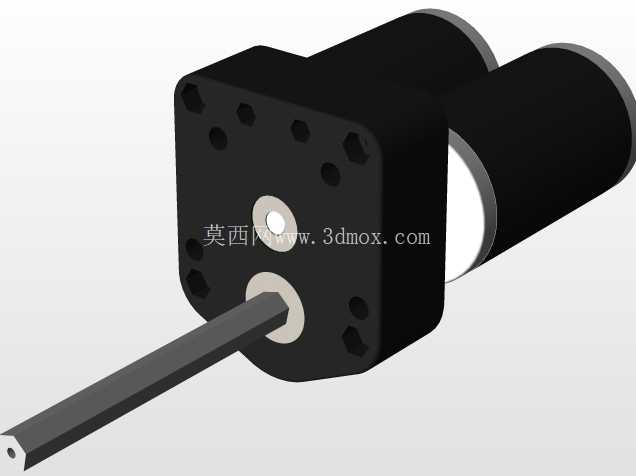

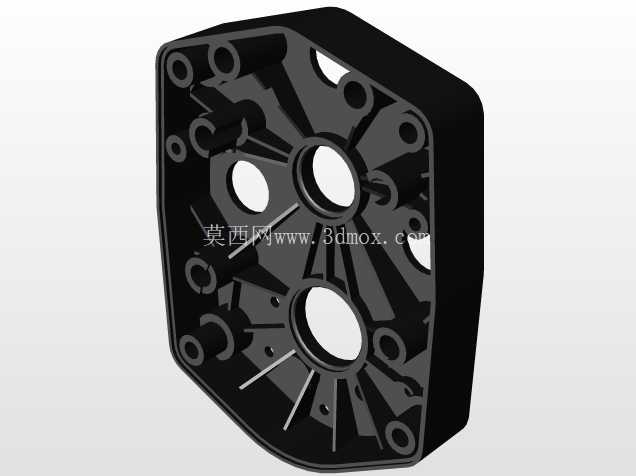

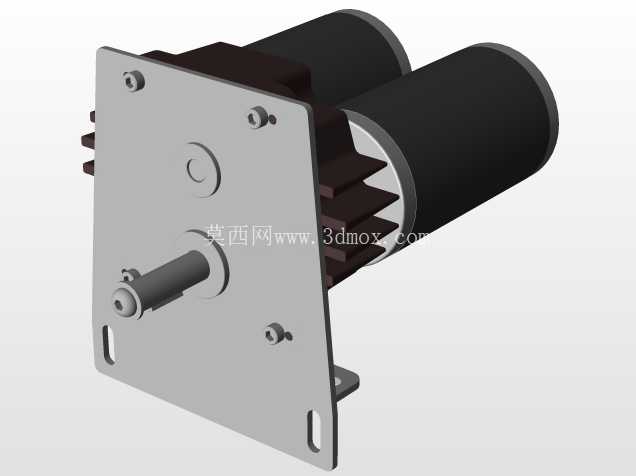

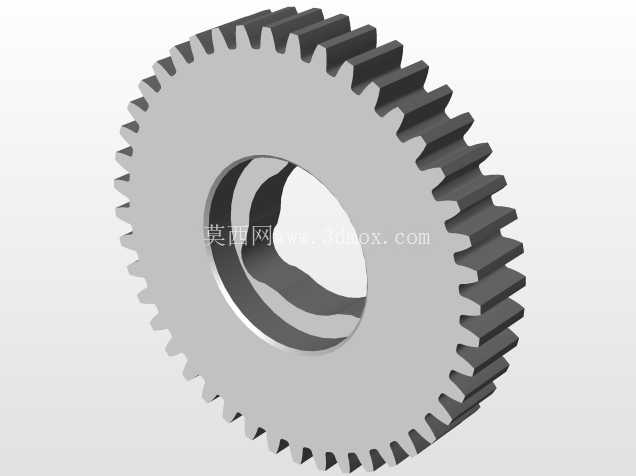

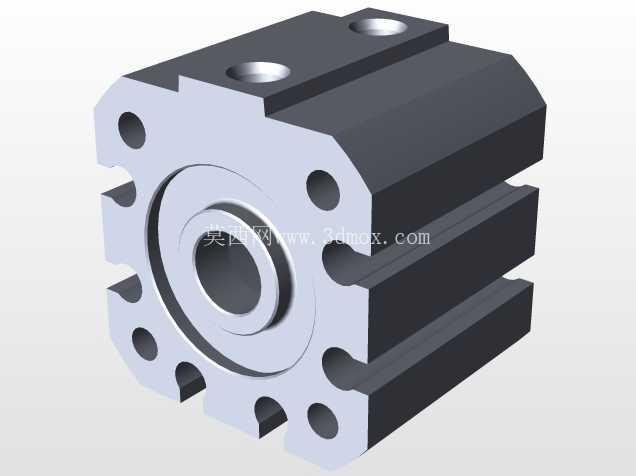

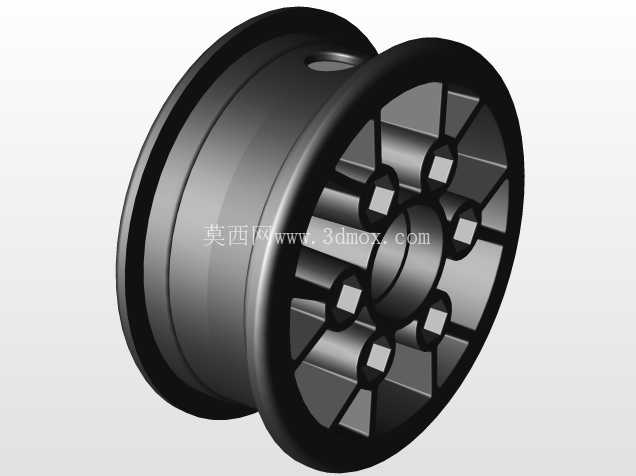

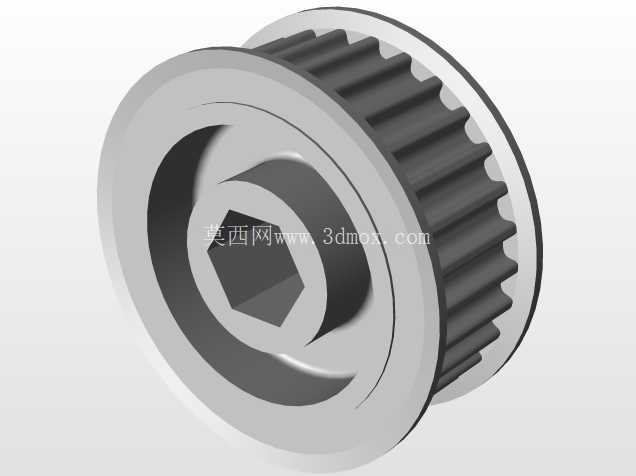

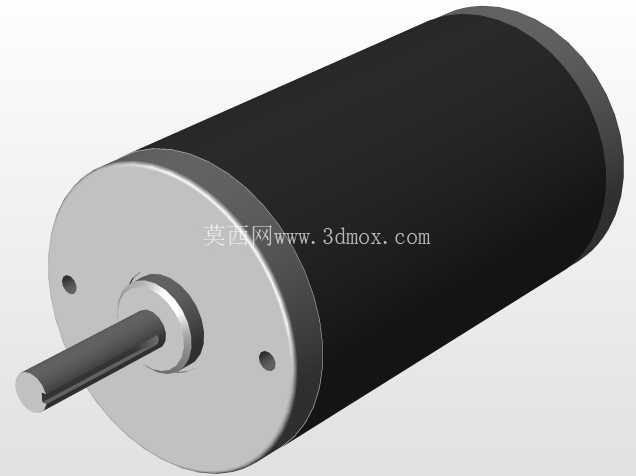

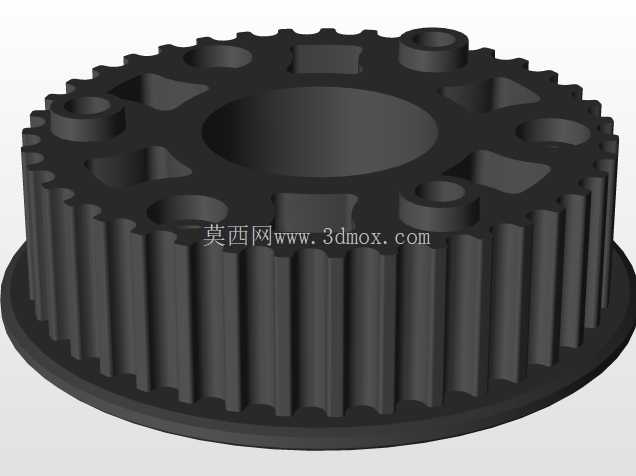

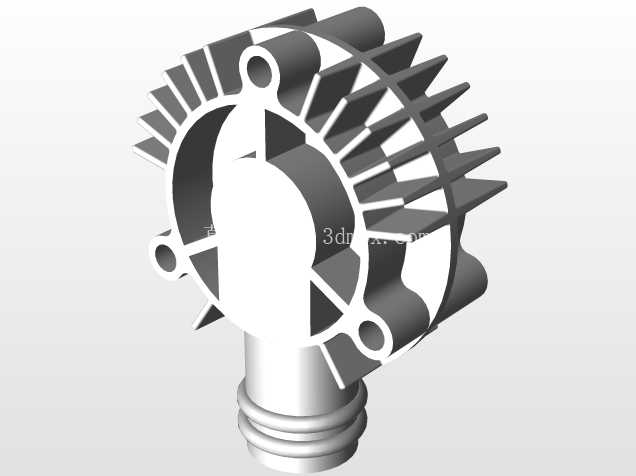

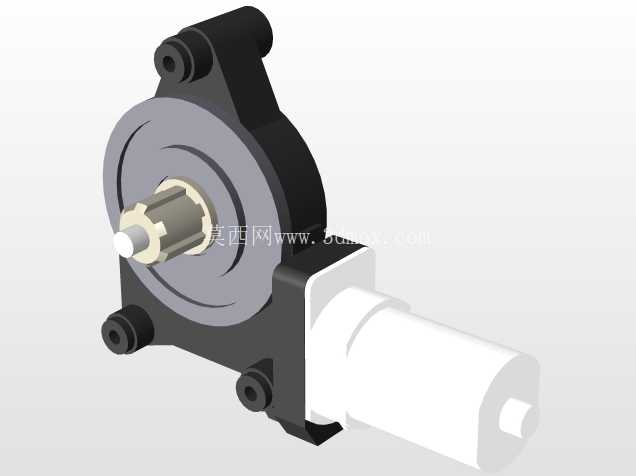

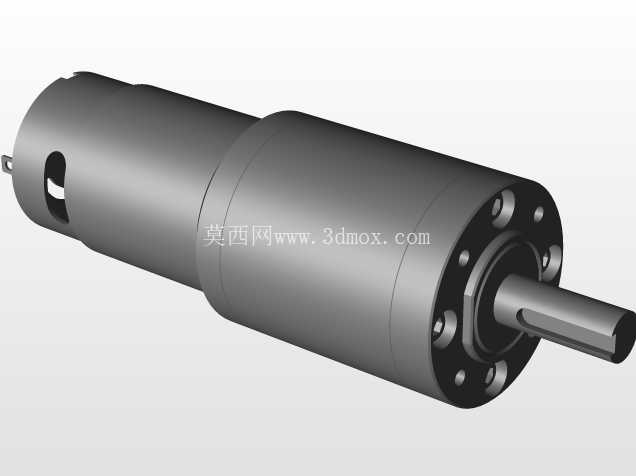

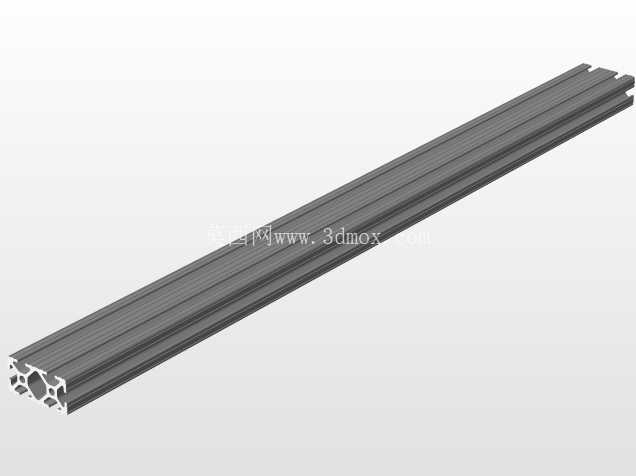

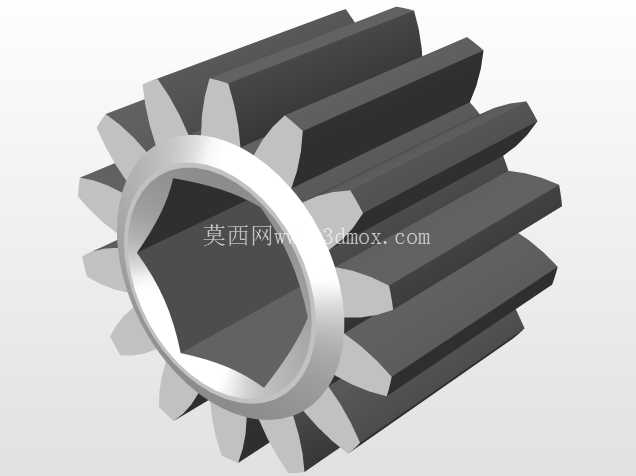

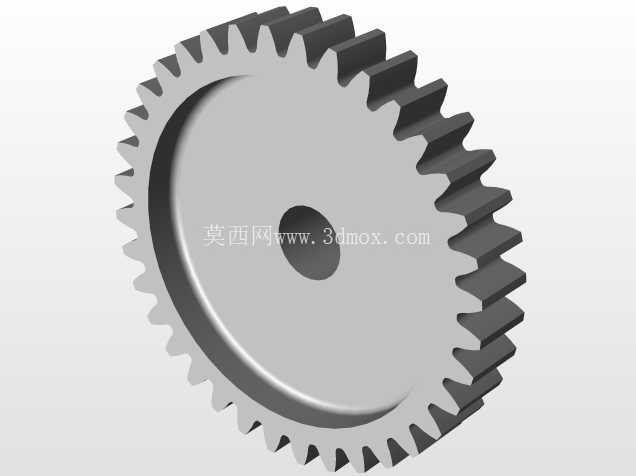

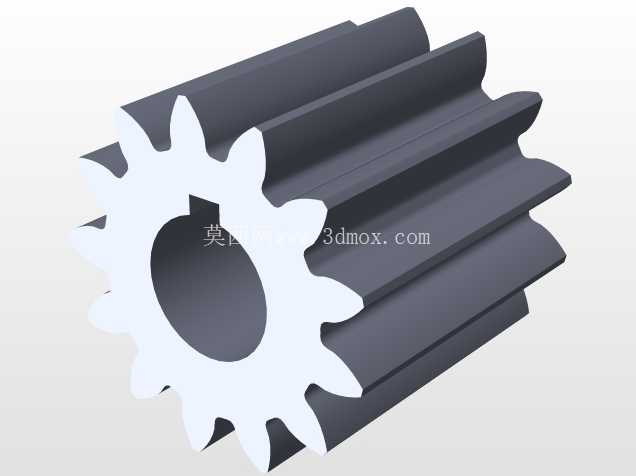

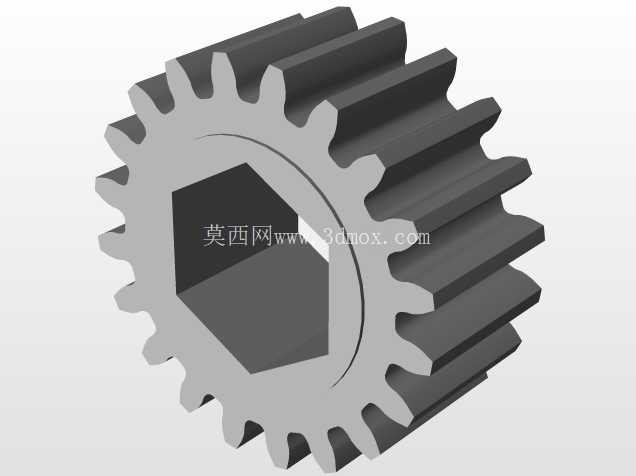

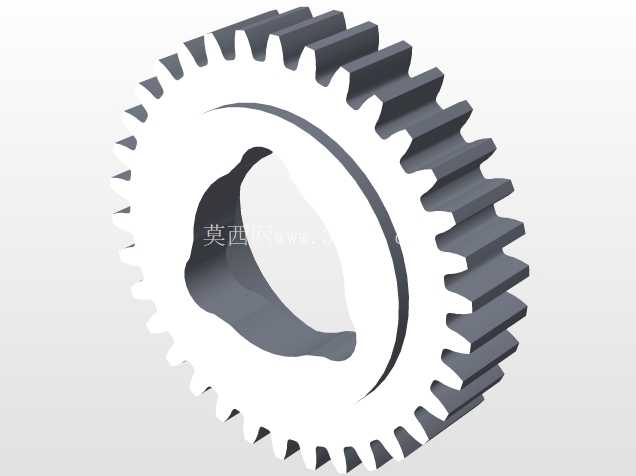

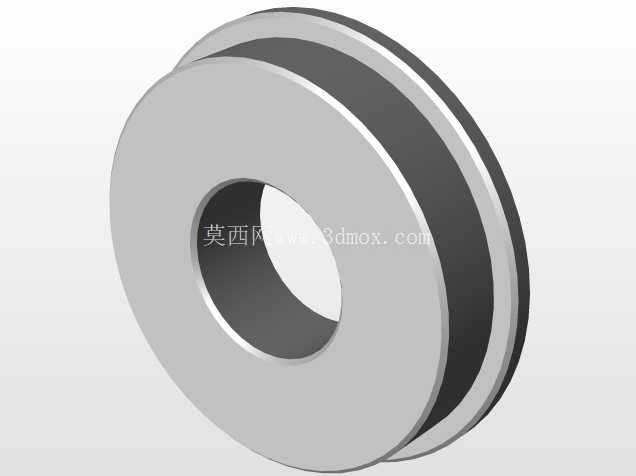

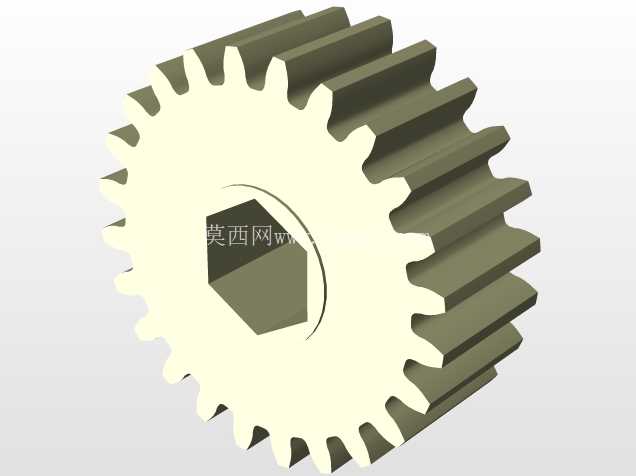

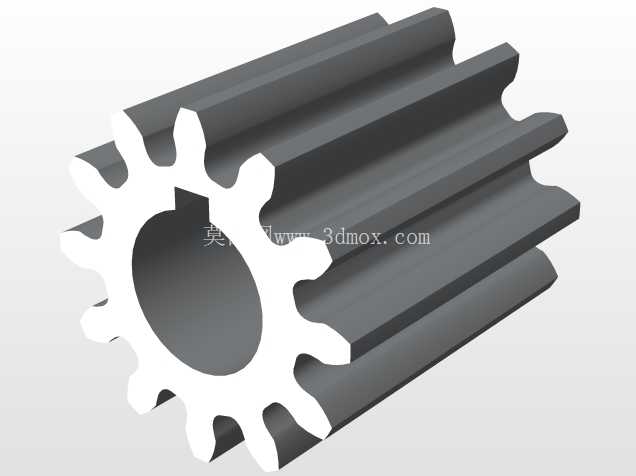

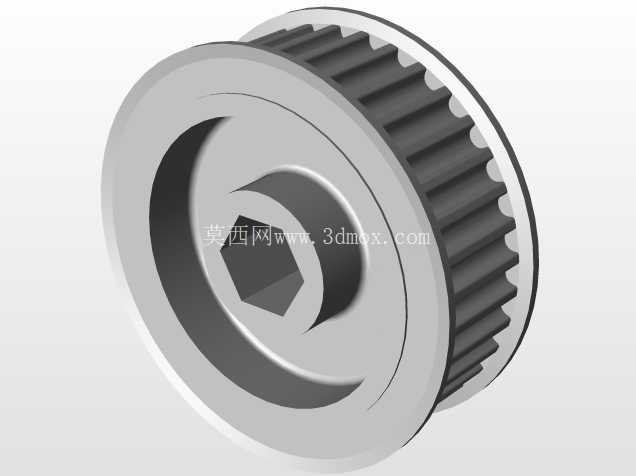

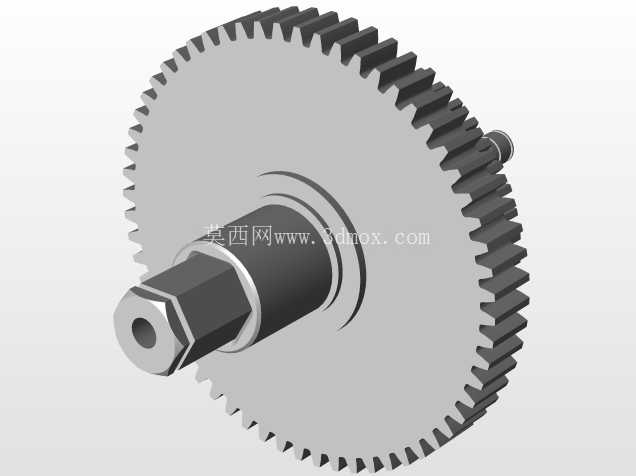

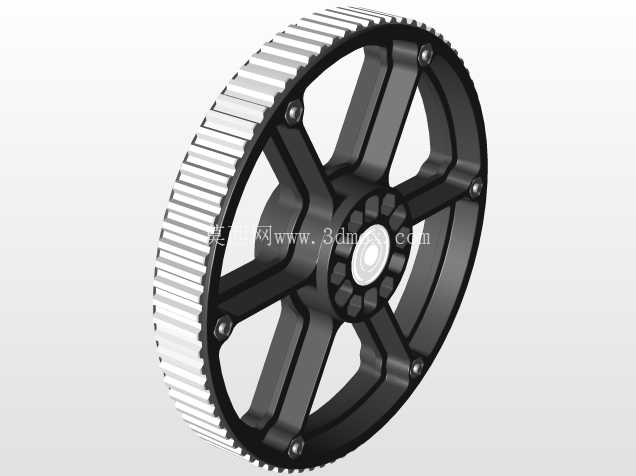

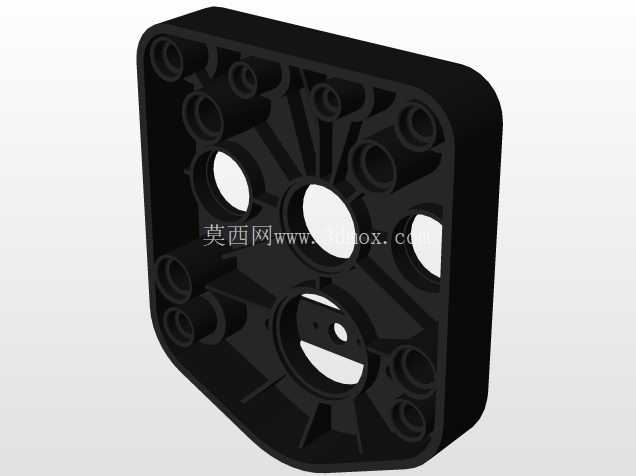

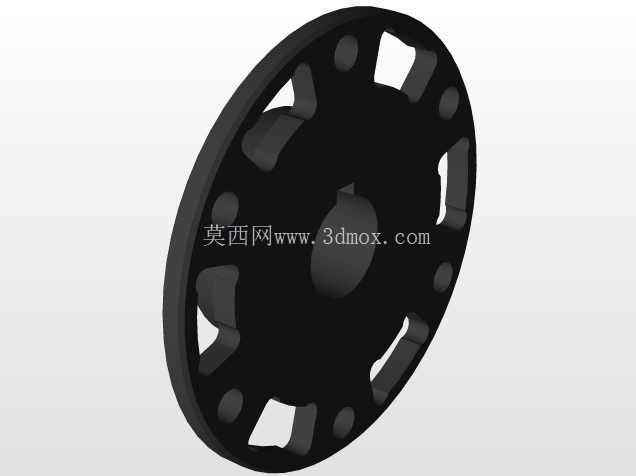

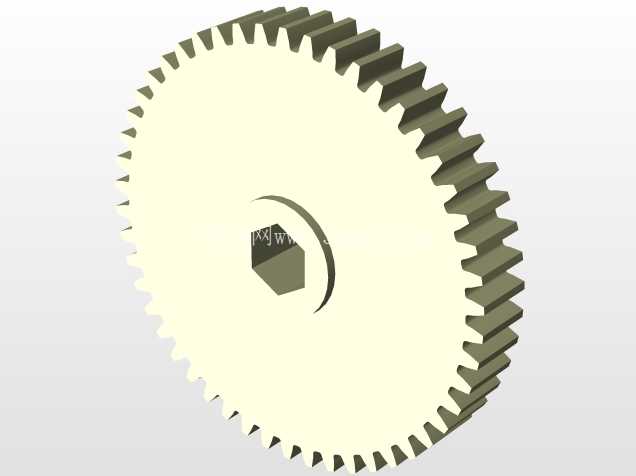

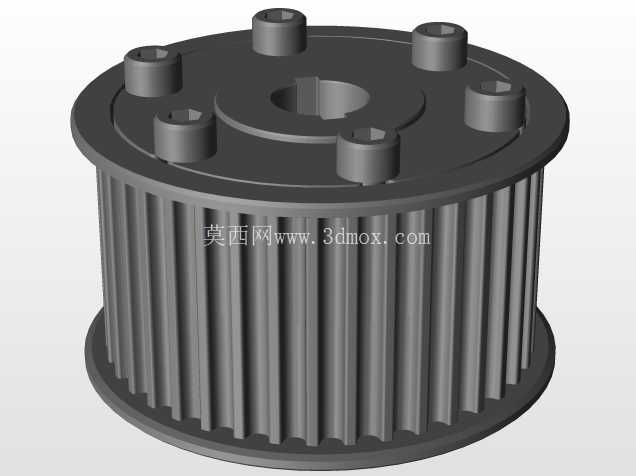

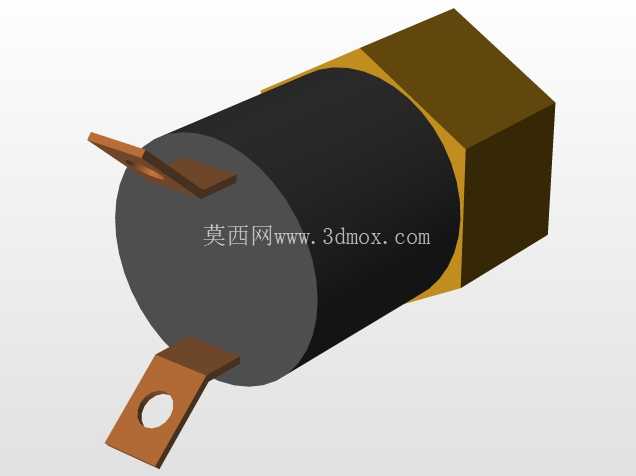

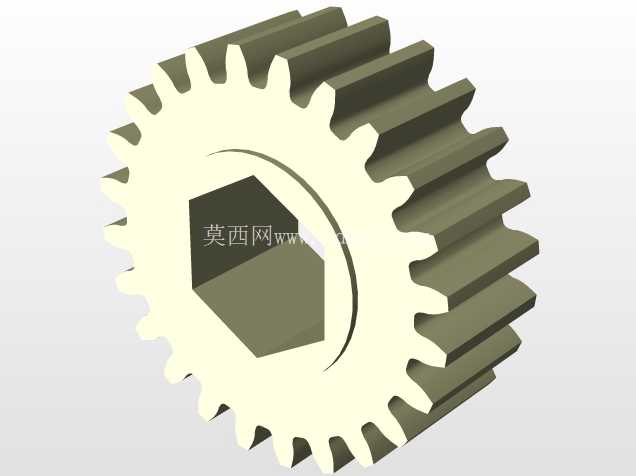

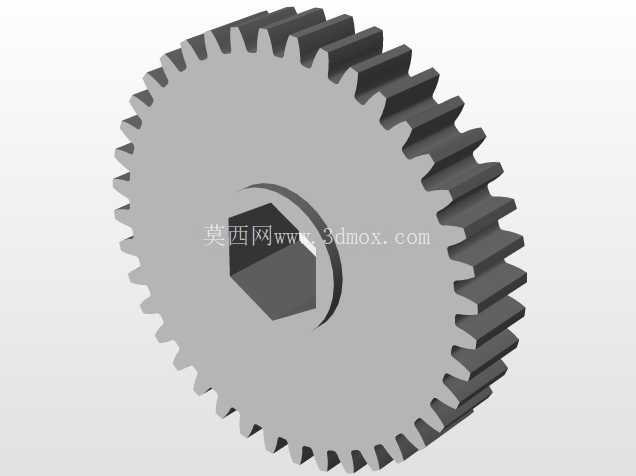

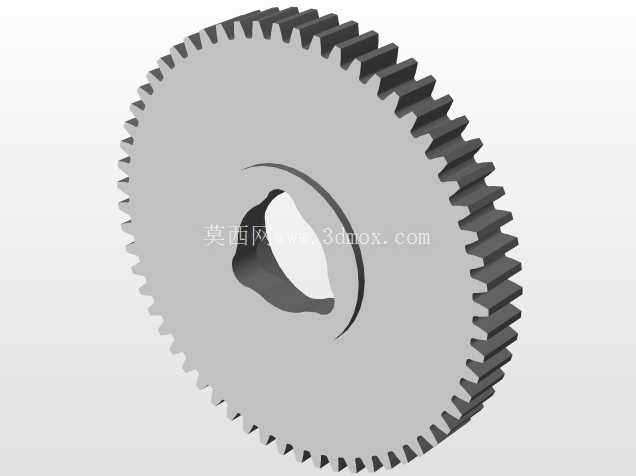

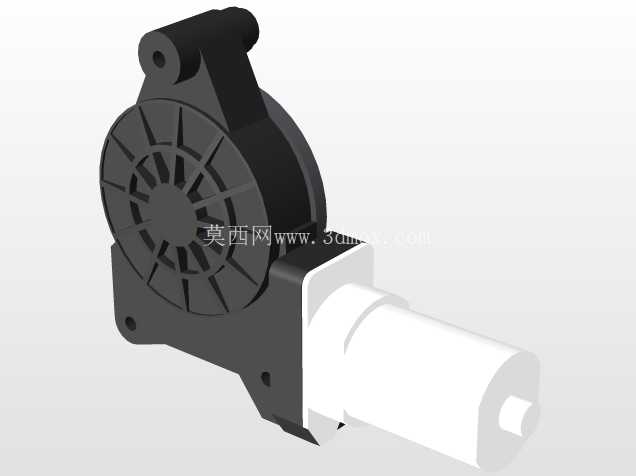

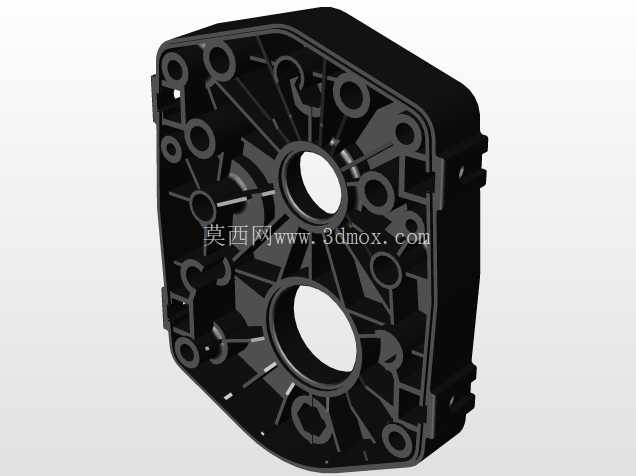

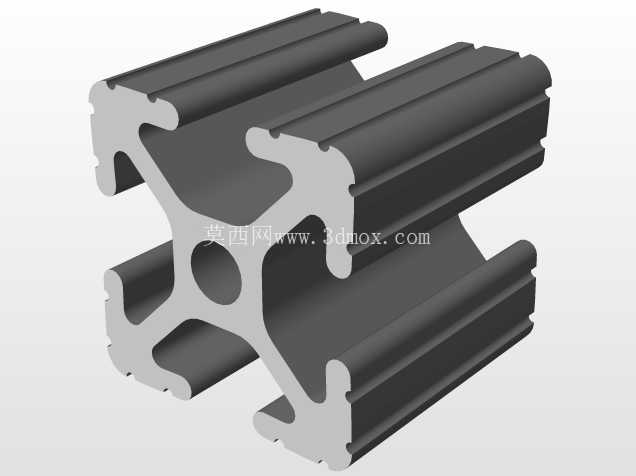

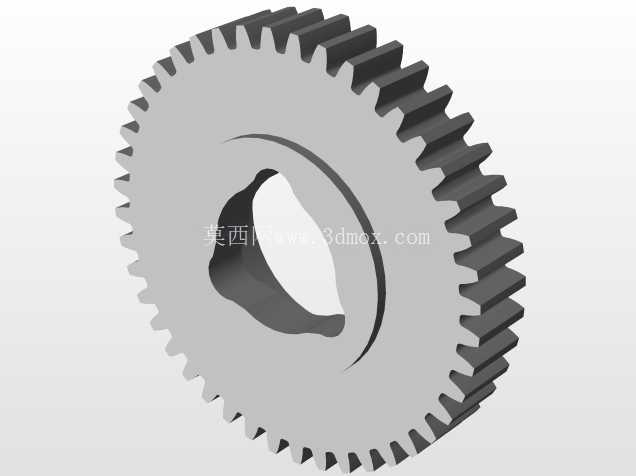

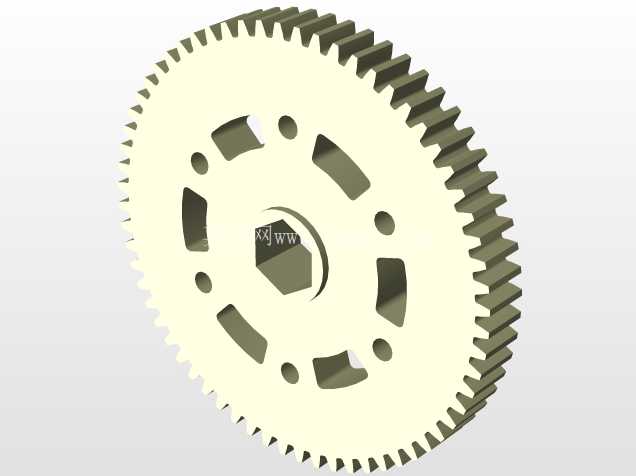

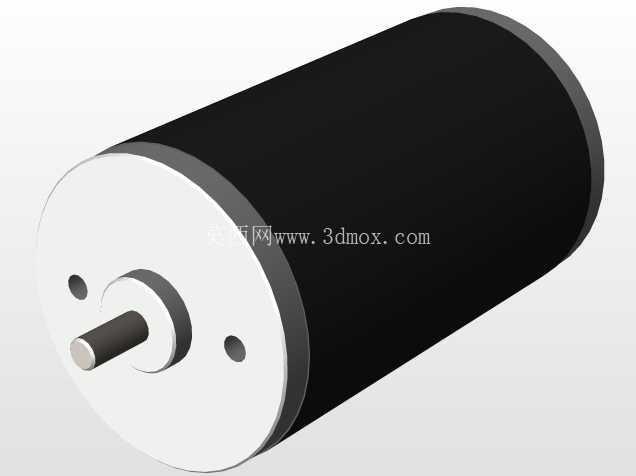

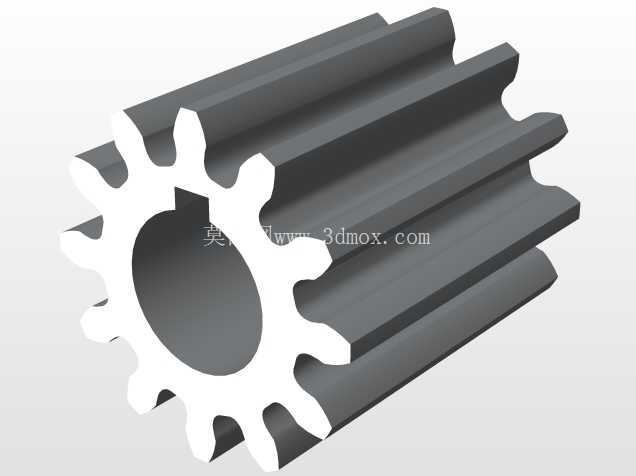

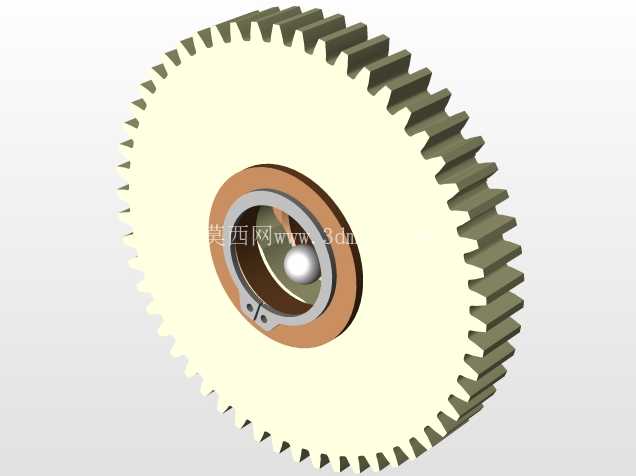

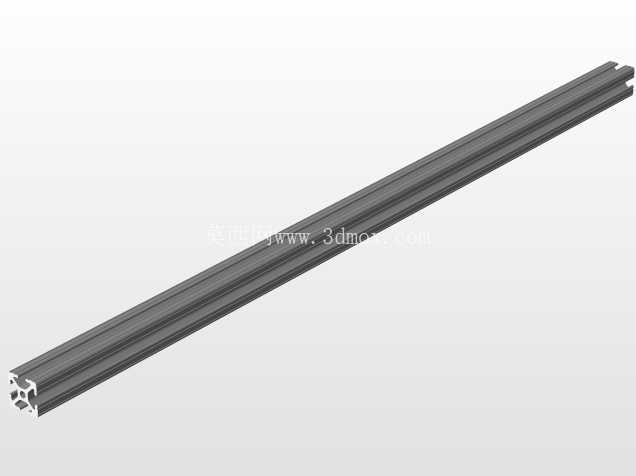

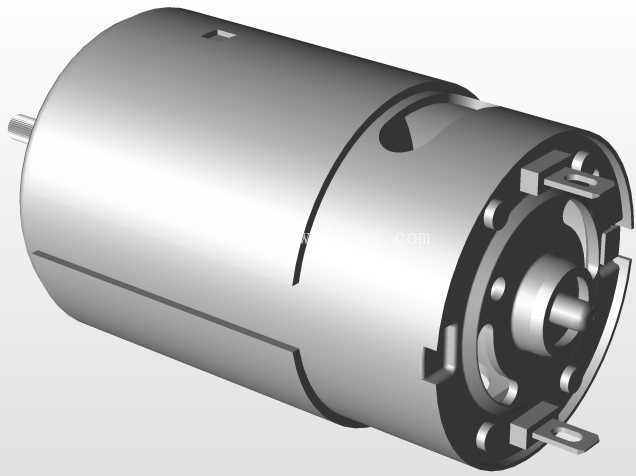

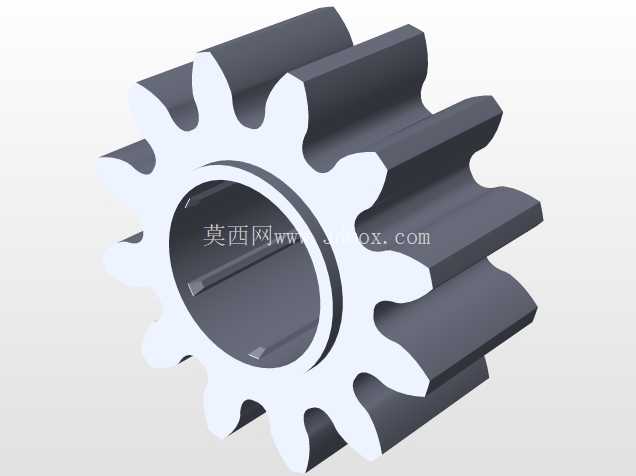

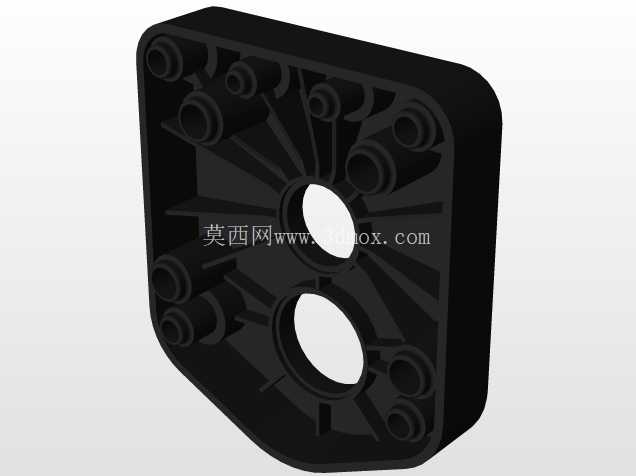

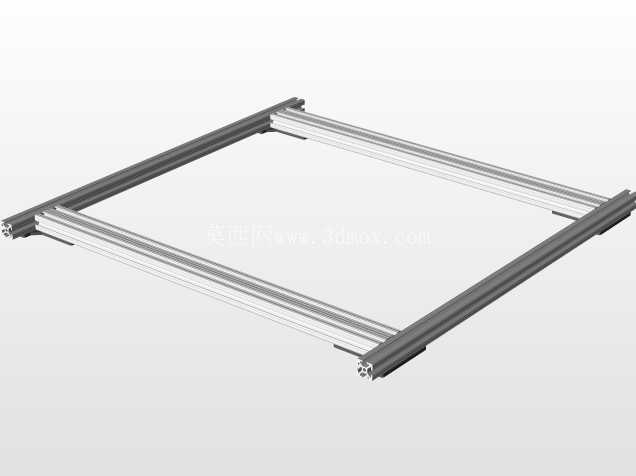

这套轮组在设计时充分考虑了与vex系列变速箱的适配性，轮毂中心的安装孔位、键槽尺寸完全匹配vex变速箱的输出轴规格，不需要额外加工转接法兰就可以直接完成装配，能够大幅缩短备赛阶段的零件加工与装配周期。轮体的支撑结构采用80/20标准工业铝挤压件作为连接骨架，这类挤压件的截面尺寸公差控制精度高，型材本身的比强度优秀，在保证轮组整体结构刚度的前提下，能够有效降低轮体自重，减少行走机构的转动惯量，让机器人的加减速响应更加灵敏。轮毂的主体采用中空结构设计，在不影响结构强度的位置去除了多余材料，既减轻了整体重量，也为走线、传感器安装预留了足够的内部空间。

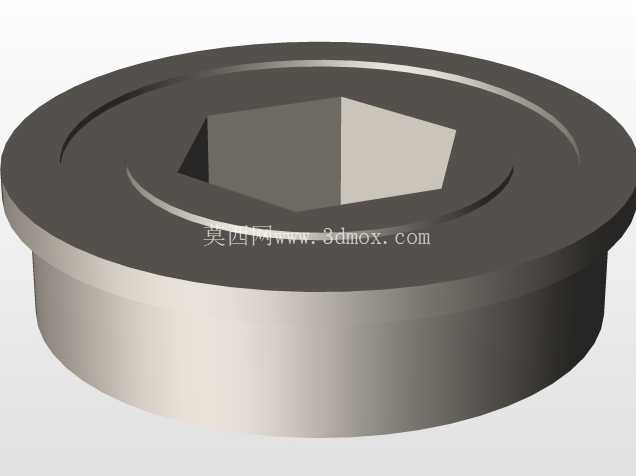

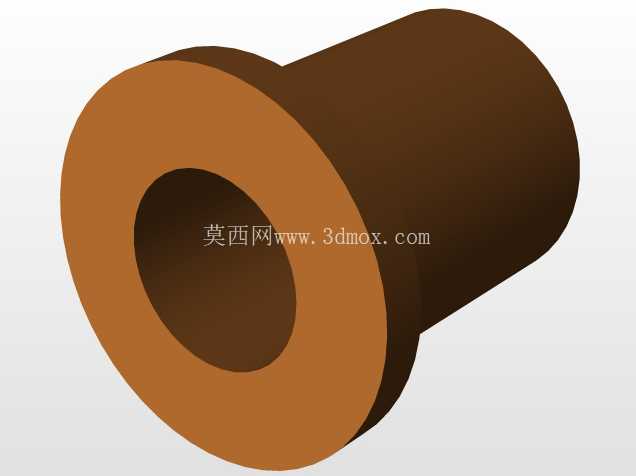

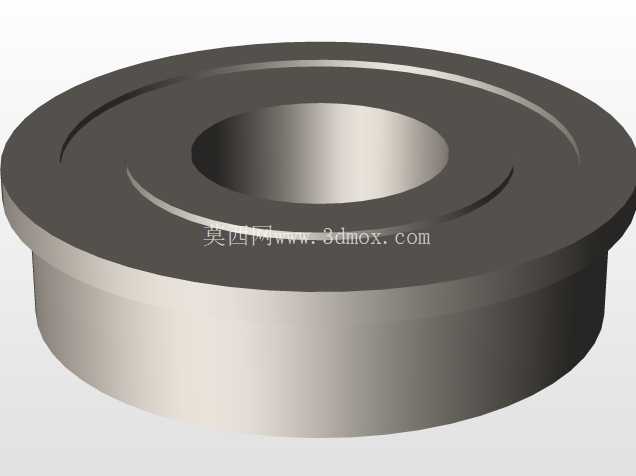

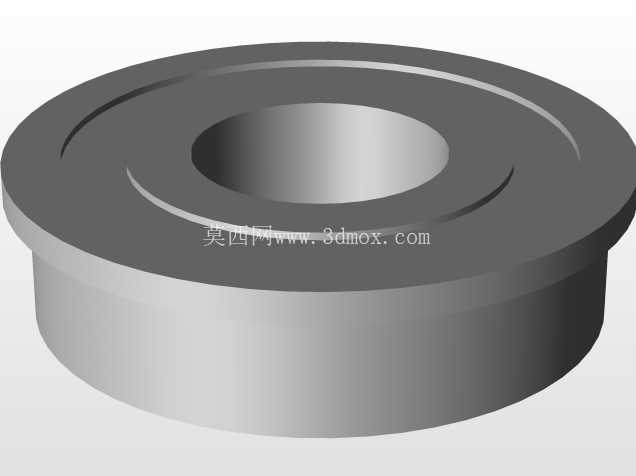

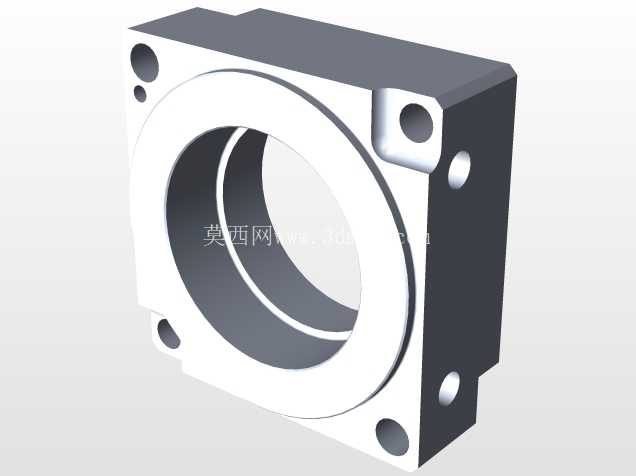

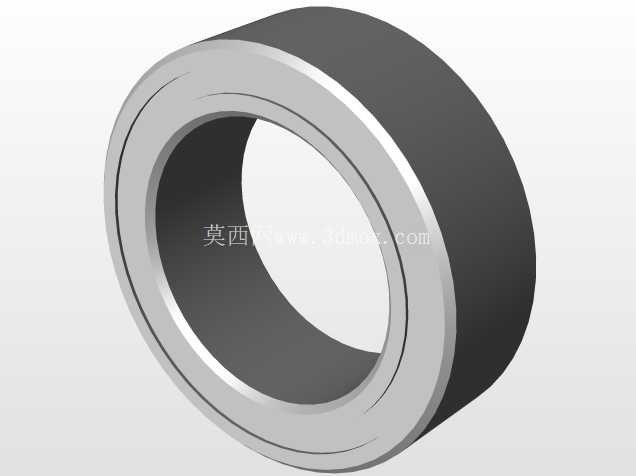

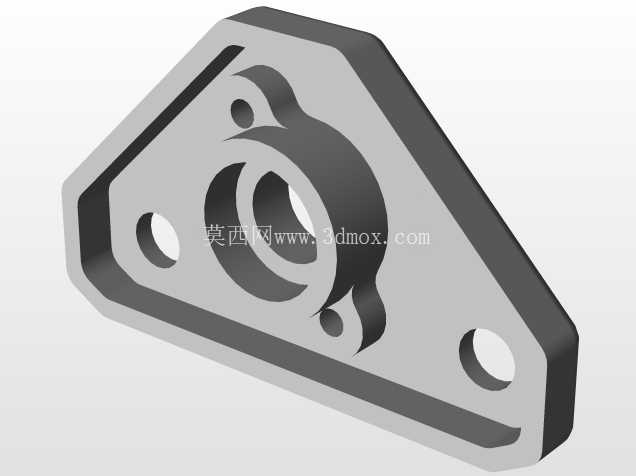

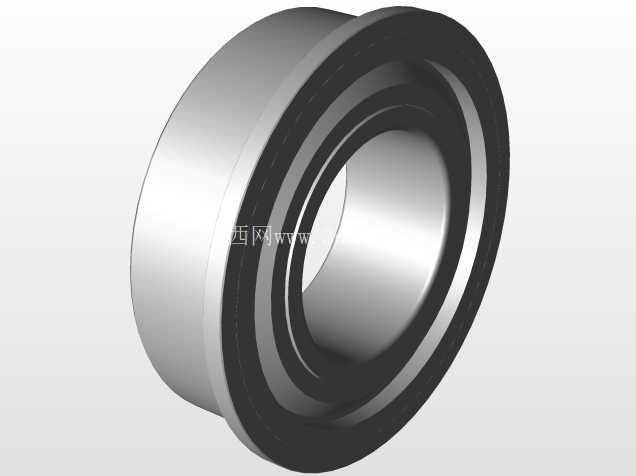

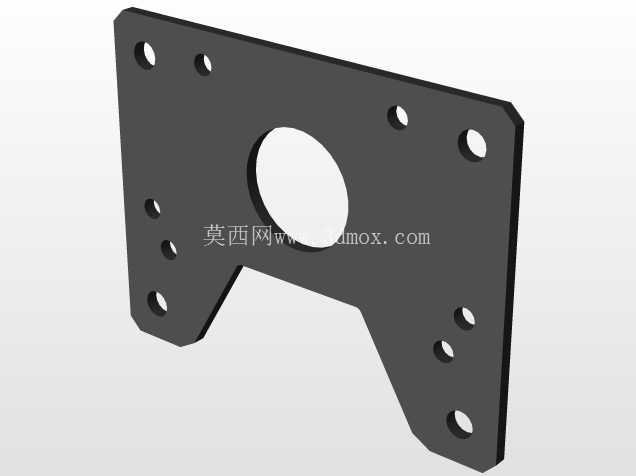

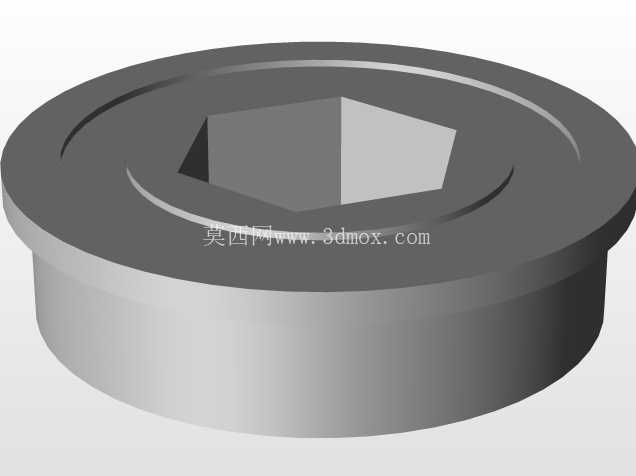

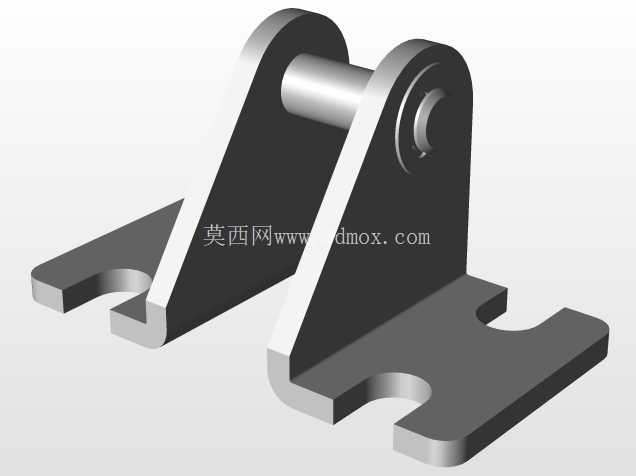

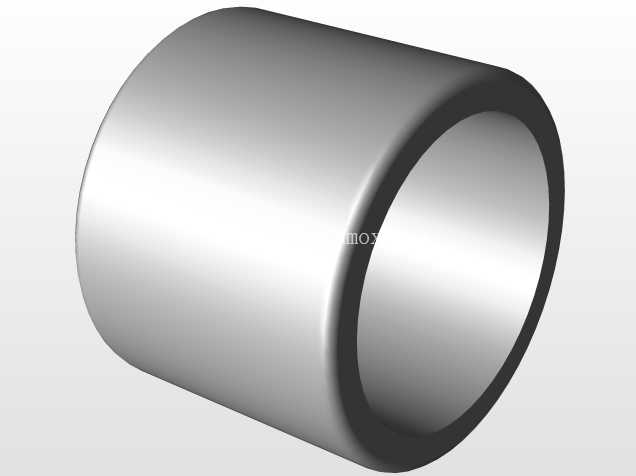

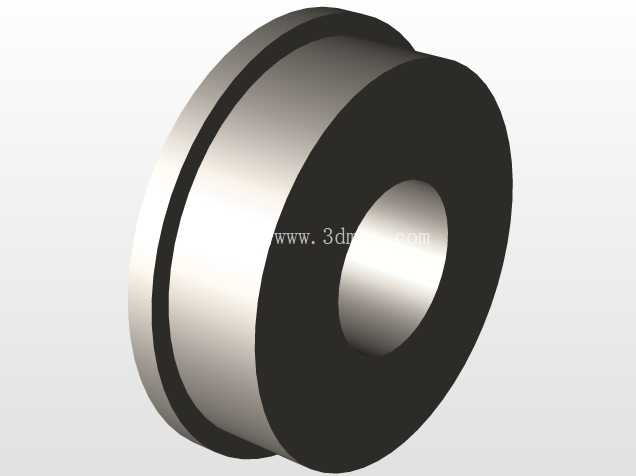

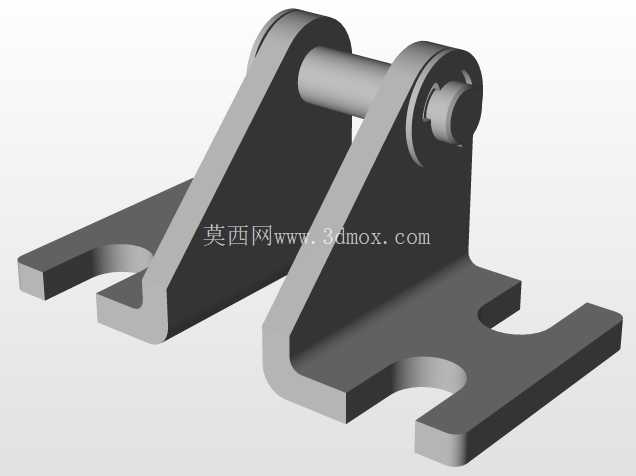

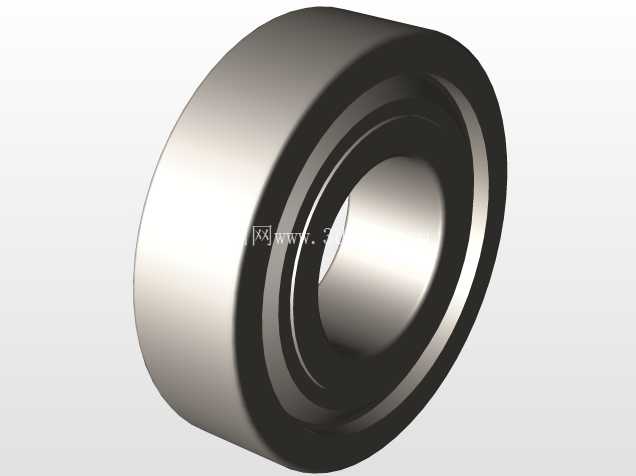

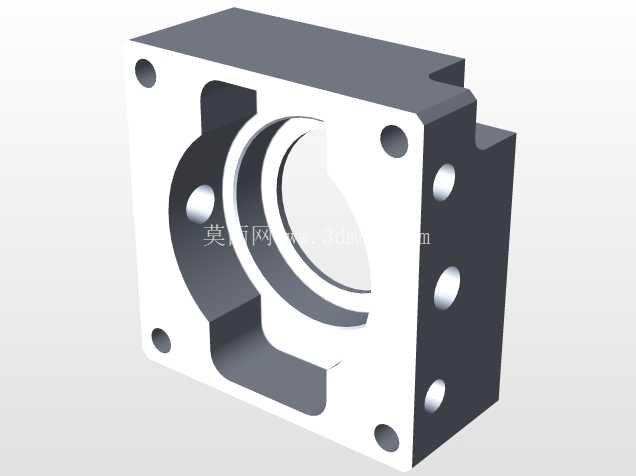

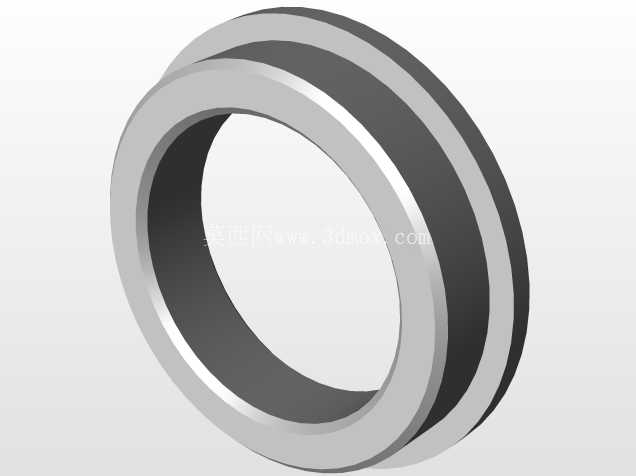

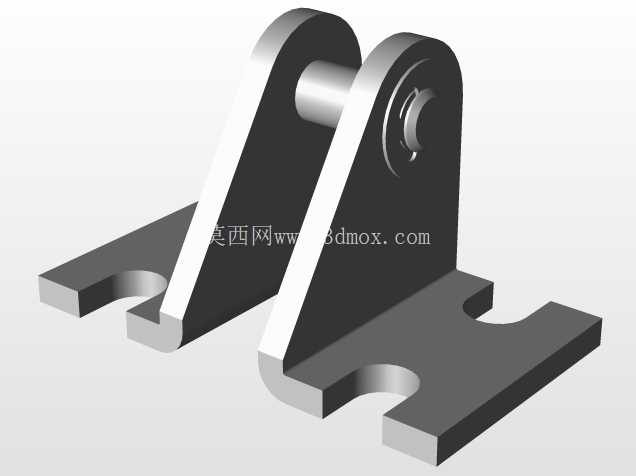

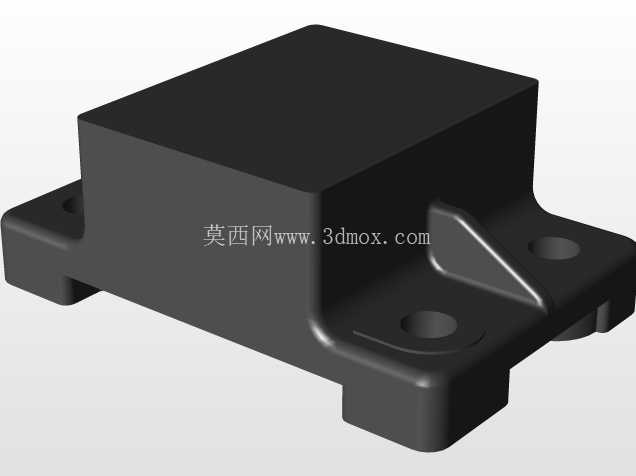

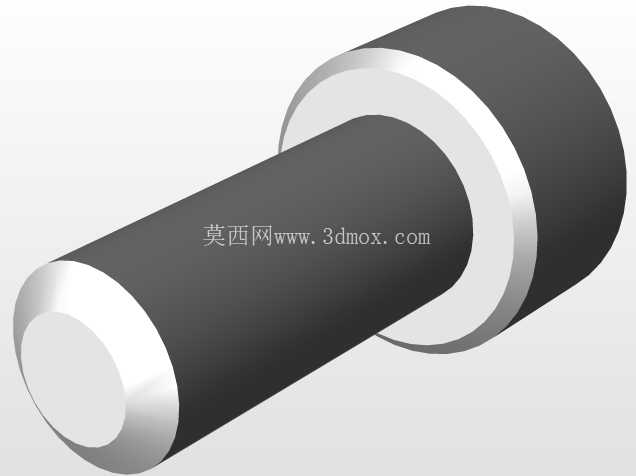

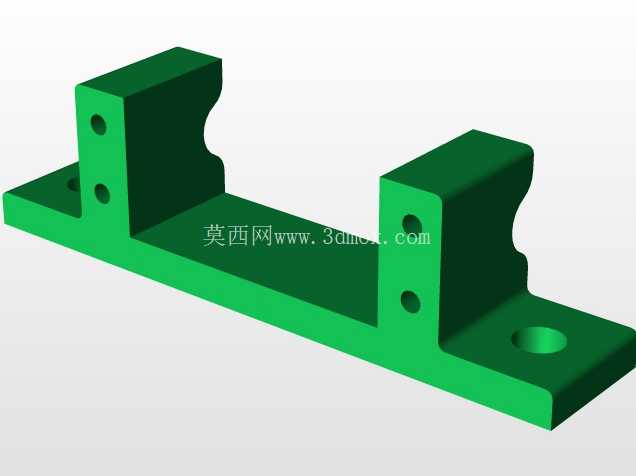

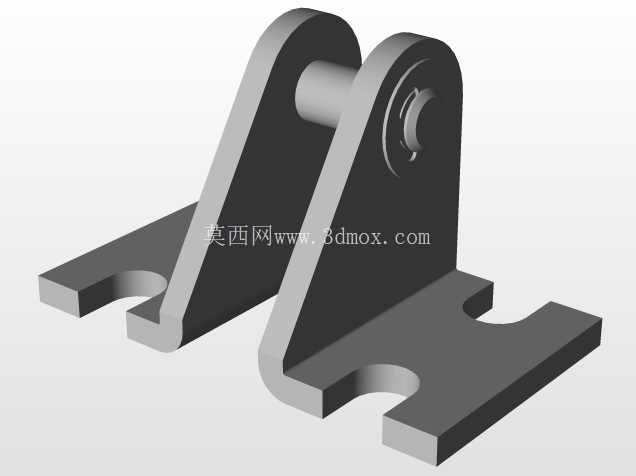

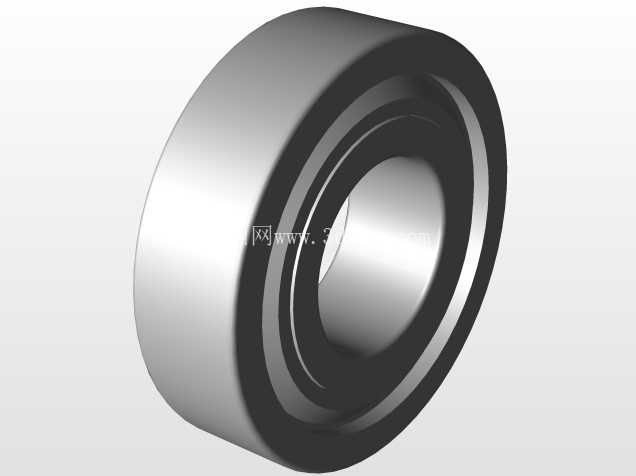

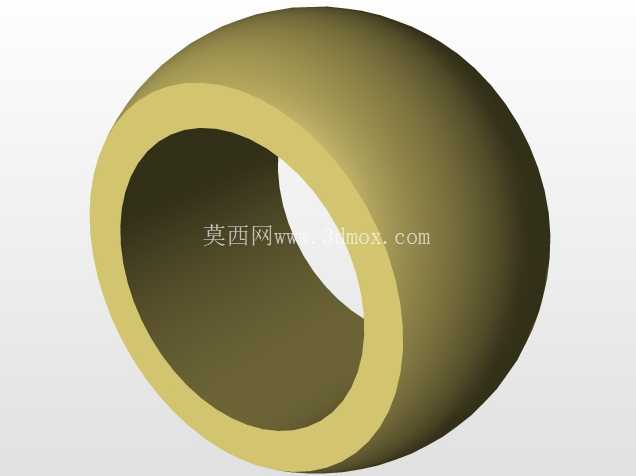

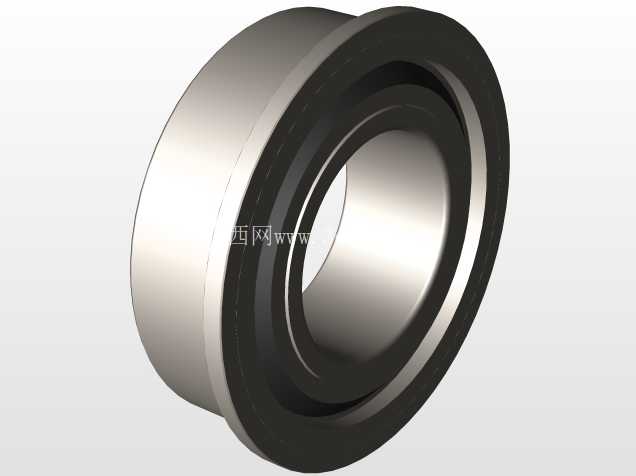

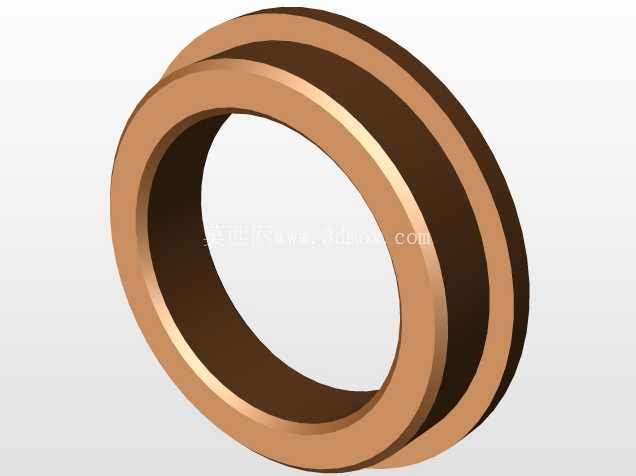

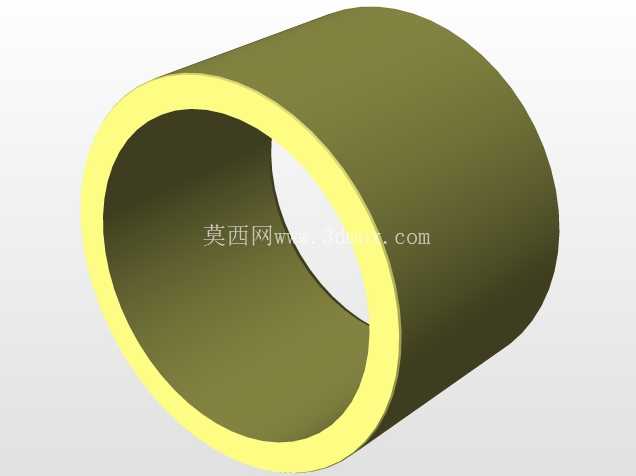

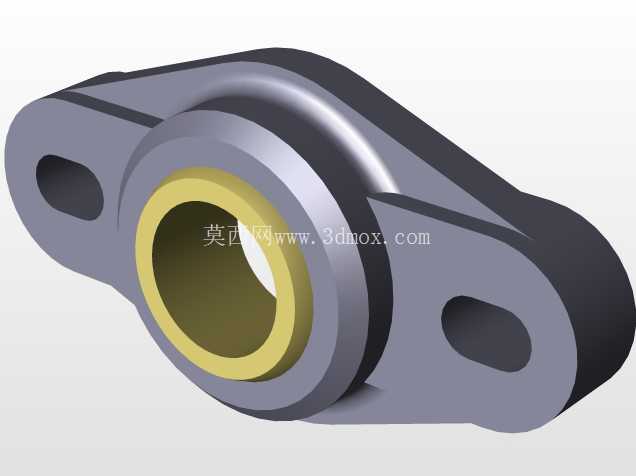

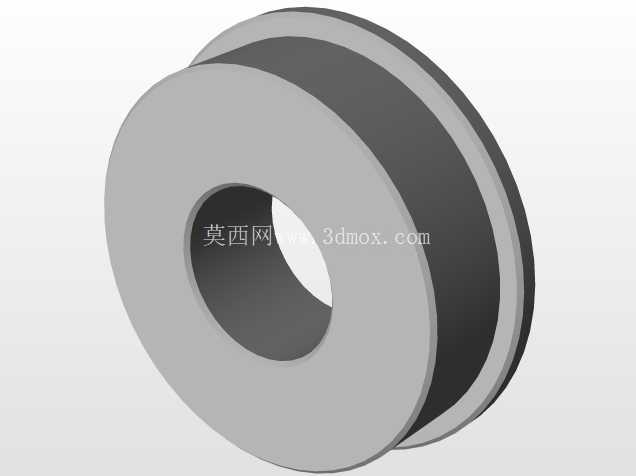

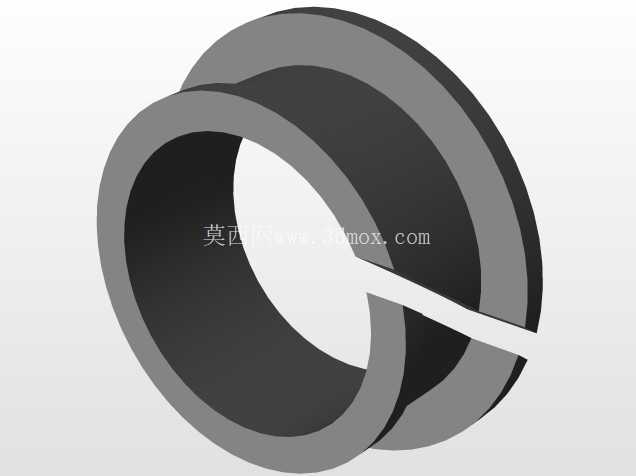

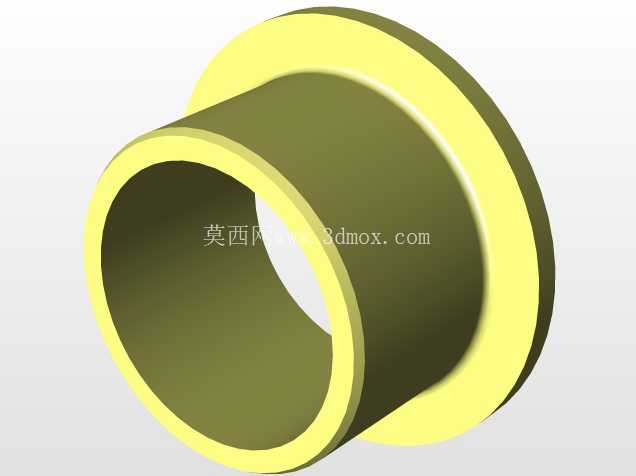

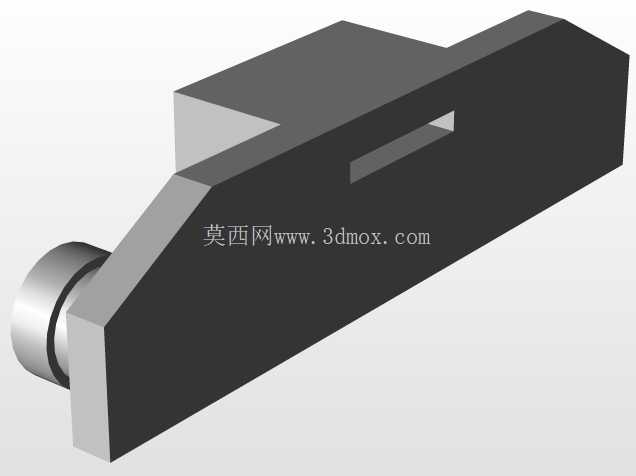

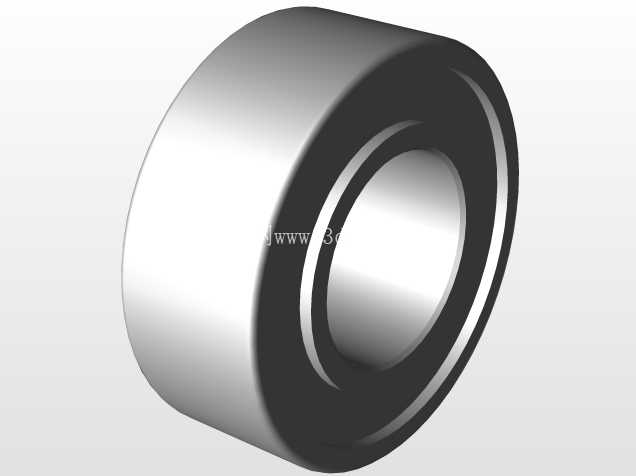

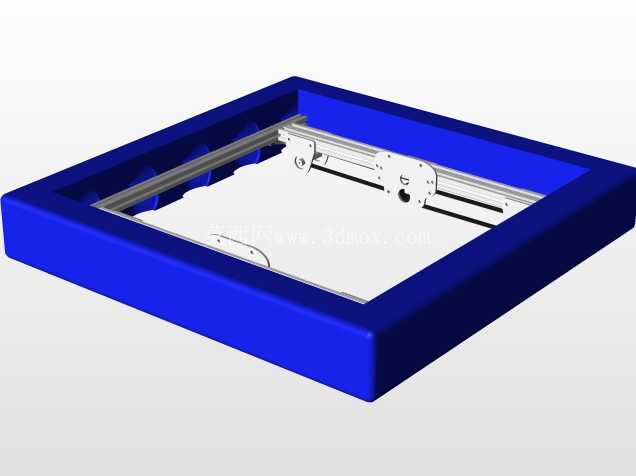

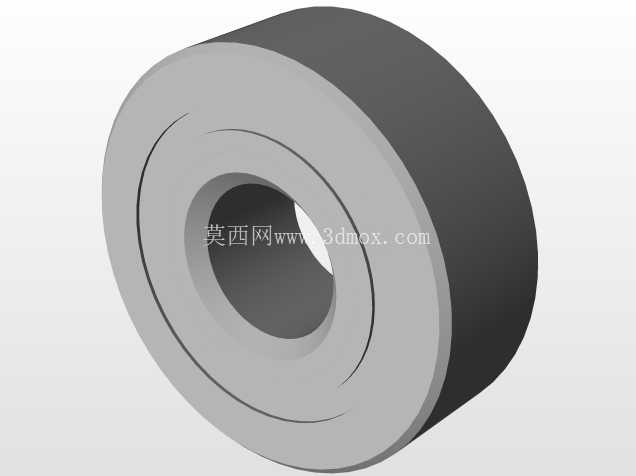

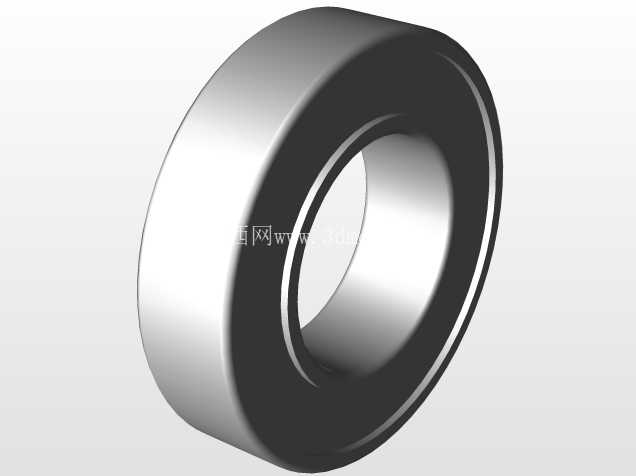

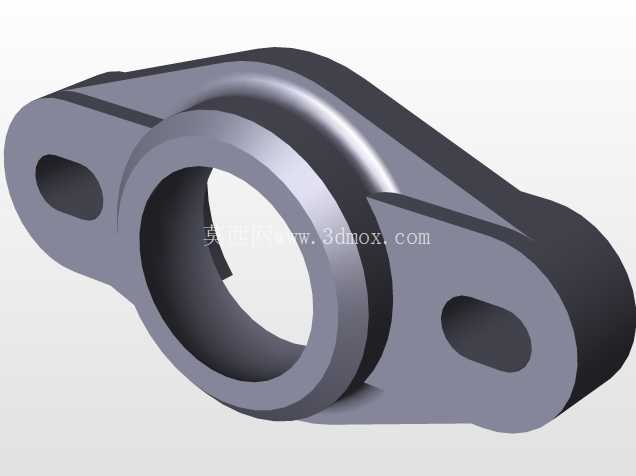

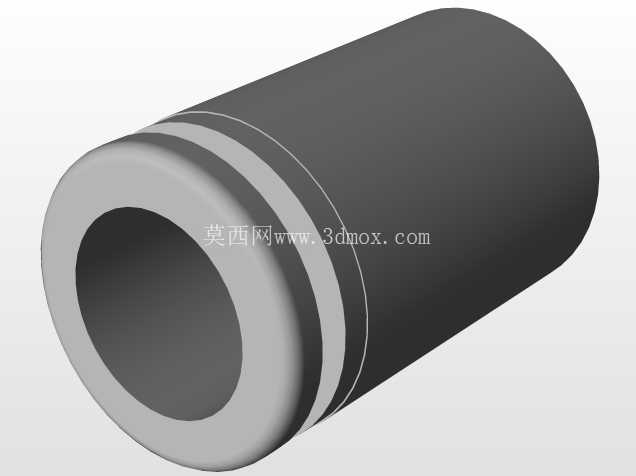

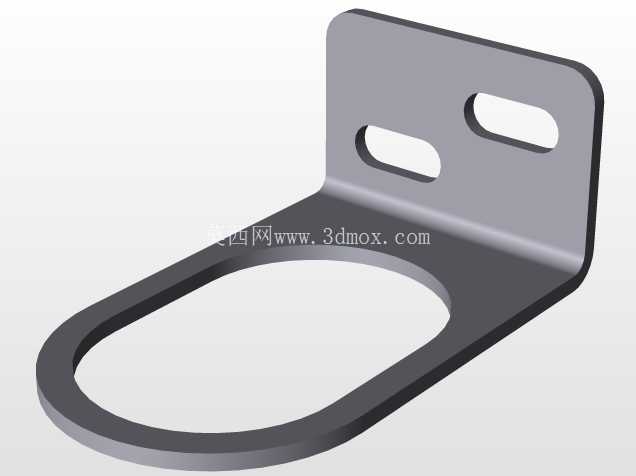

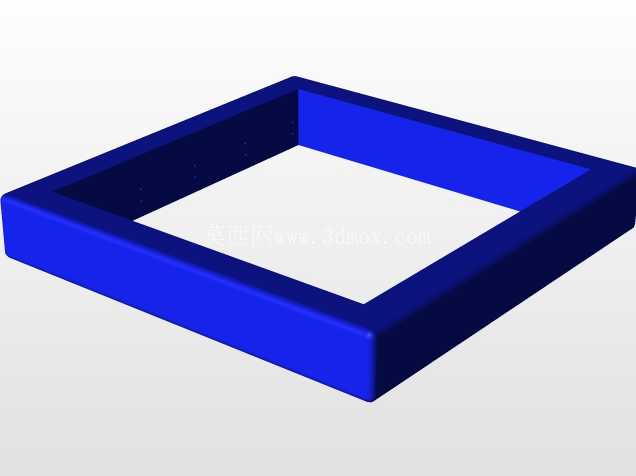

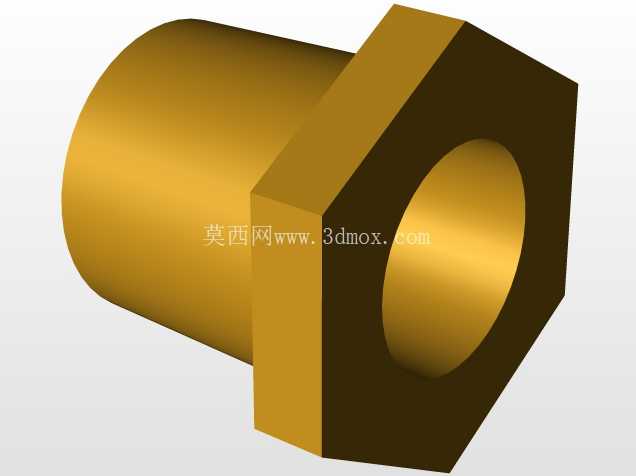

从安装边界来看，轮组的径向尺寸经过严格核算，在保证足够接地面积的前提下，不会超出FRC竞赛规则限定的底盘起始尺寸边界，轮体两侧的安装端面预留了标准的轴承安装位，可以配合深沟球轴承实现与底盘支架的转动连接，轴承位的同轴度公差控制在0.02mm以内，能够避免高速转动时出现轮体偏摆的问题。轮面的防滑齿采用了大圆角过渡设计，在对抗过程中即使与其他机器人的结构件发生碰撞接触，也不会出现齿部崩断、卡滞的情况，同时这种圆角设计也能减少对场地地垫的磨损，符合竞赛的器材使用要求。

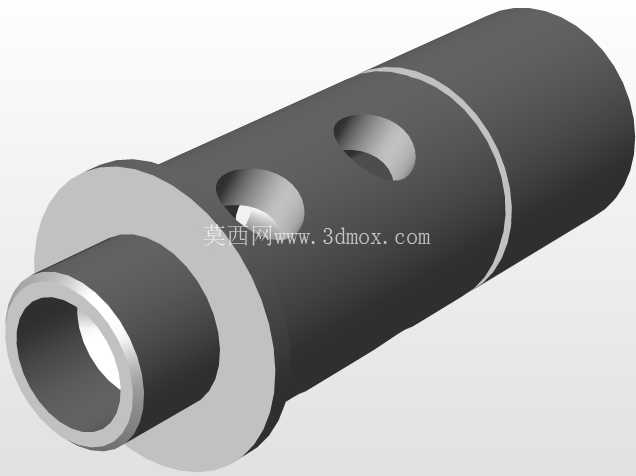

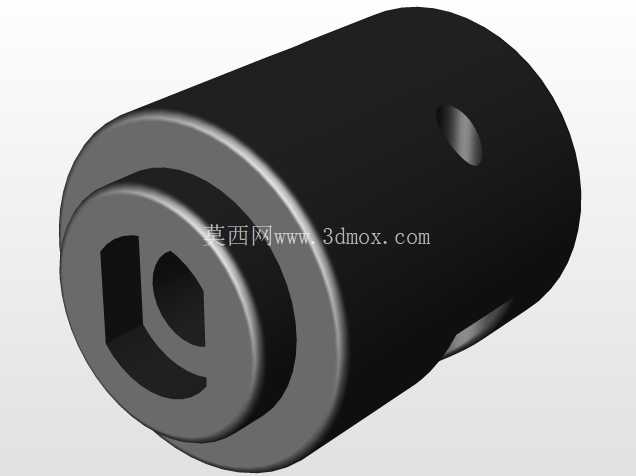

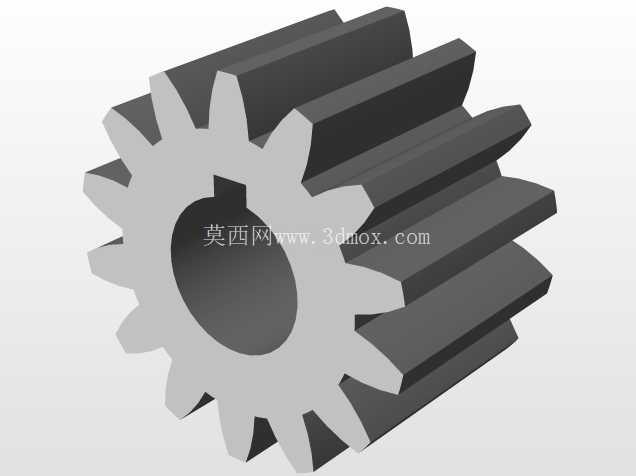

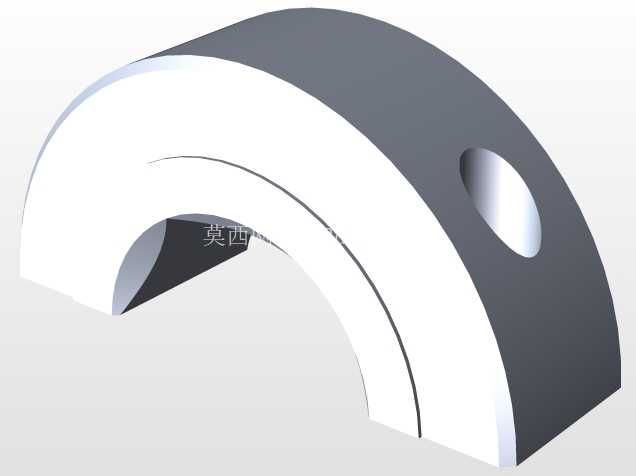

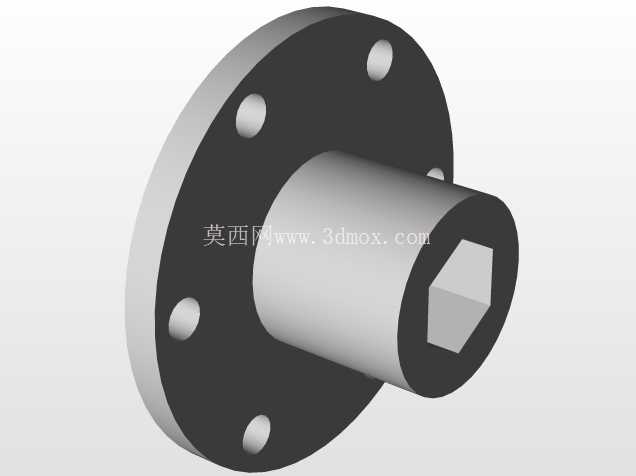

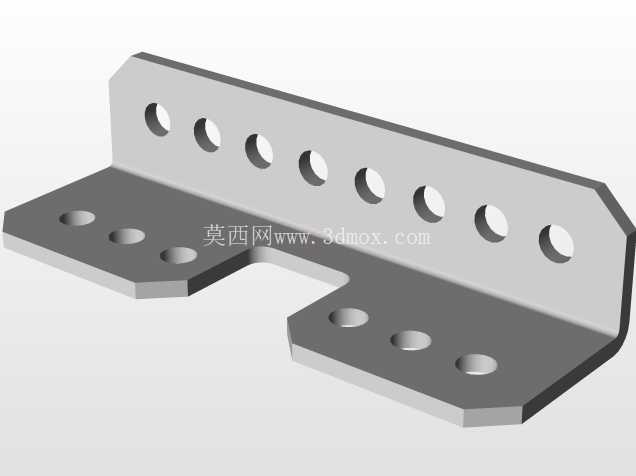

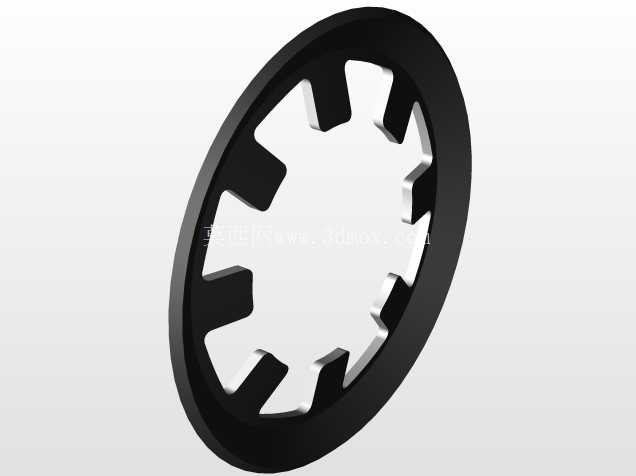

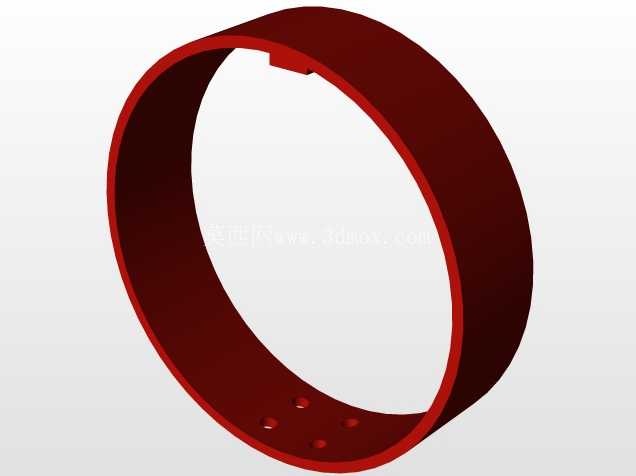

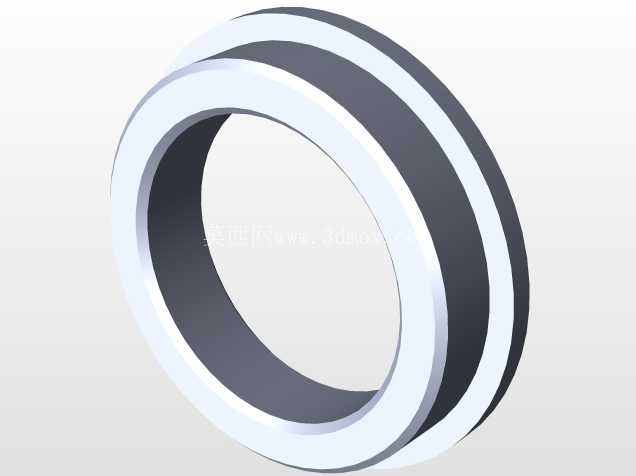

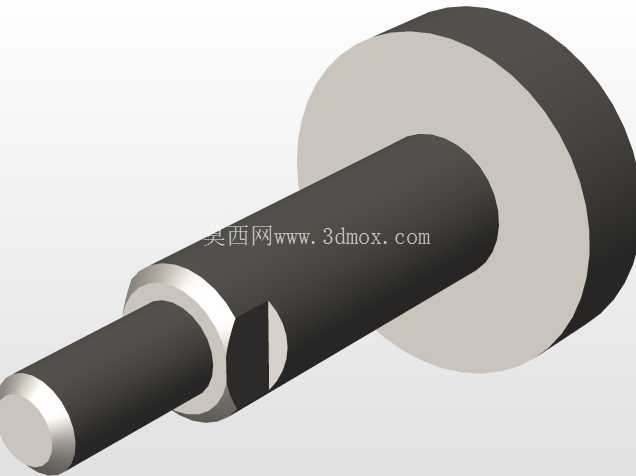

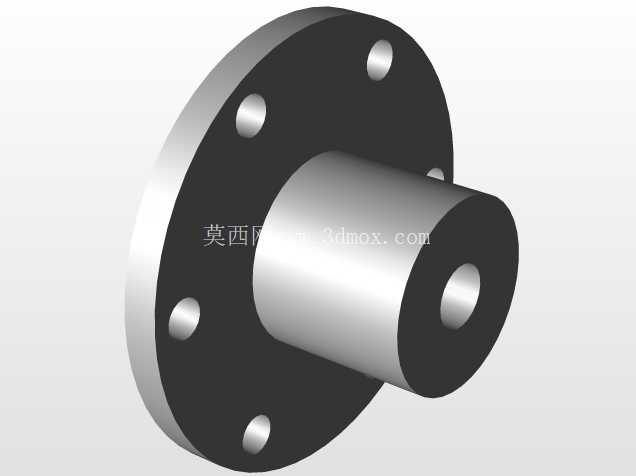

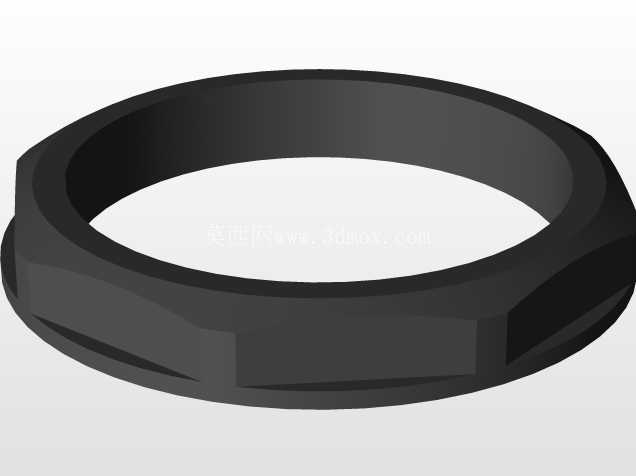

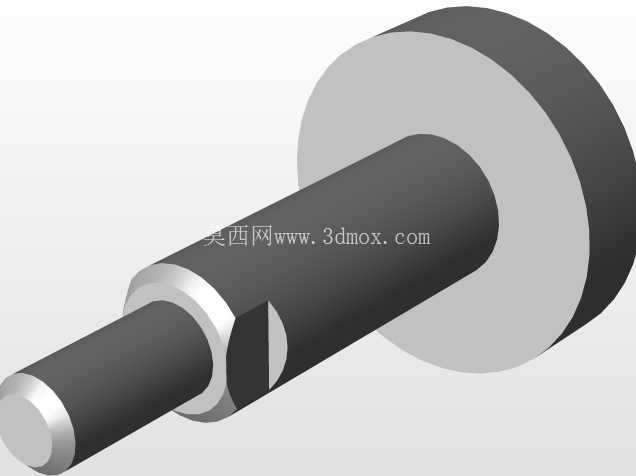

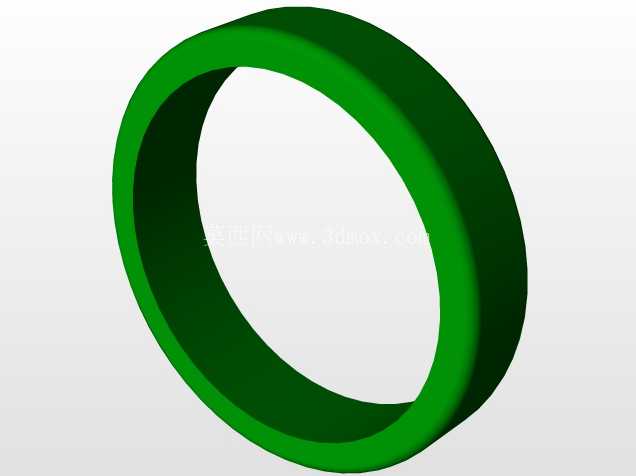

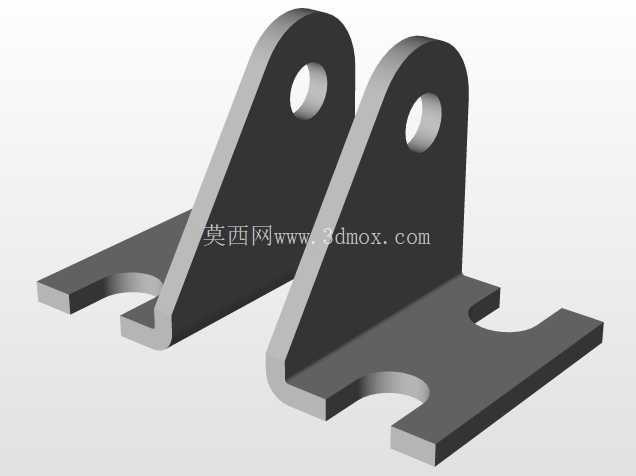

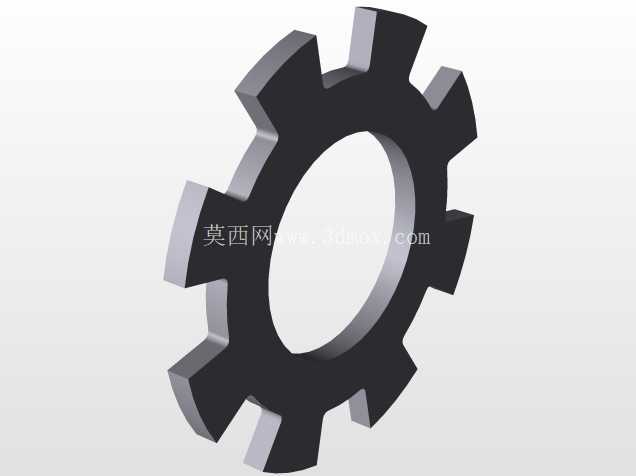

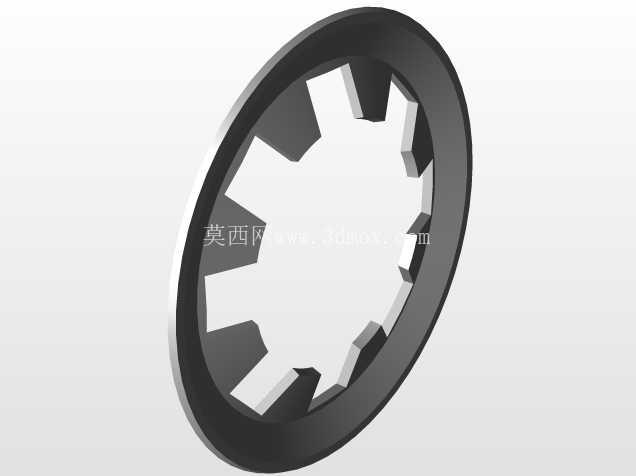

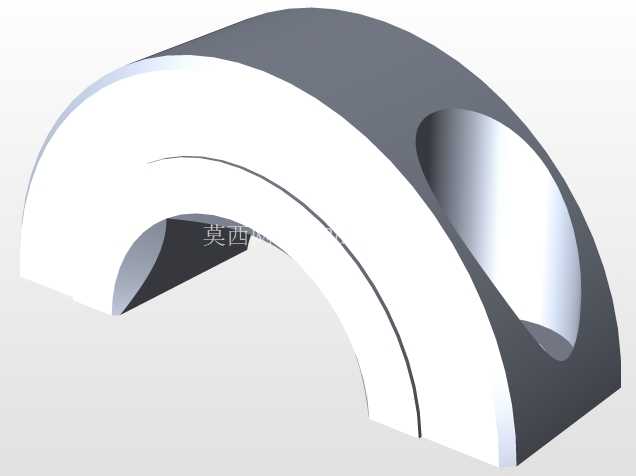

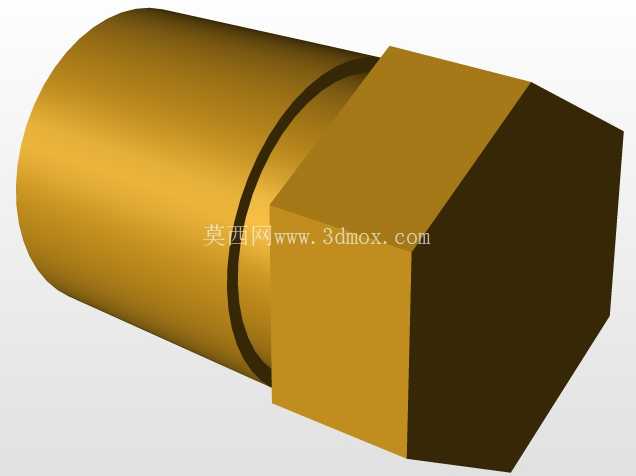

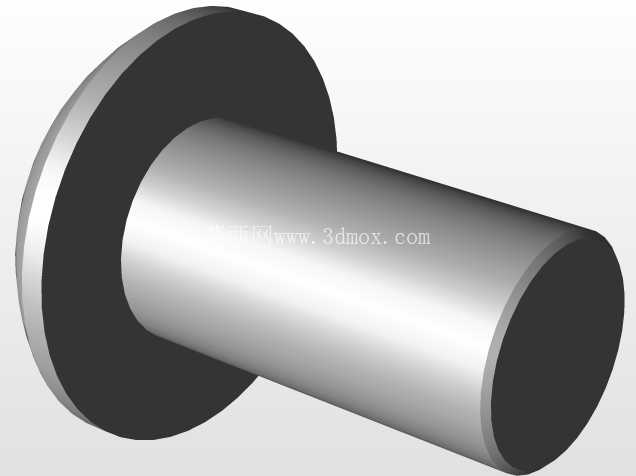

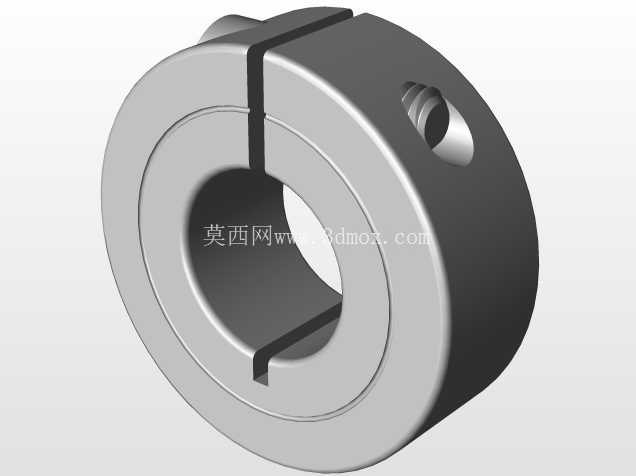

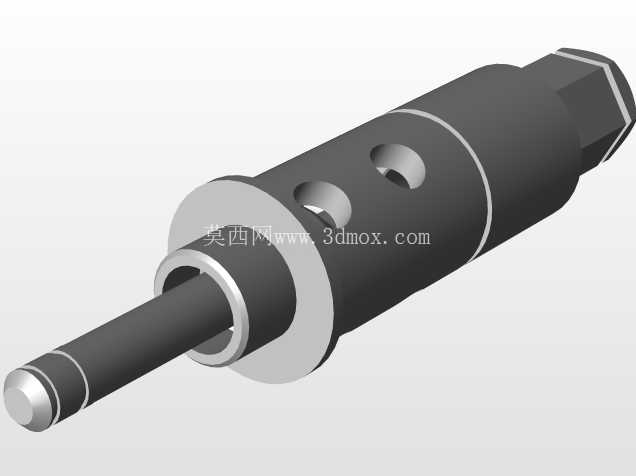

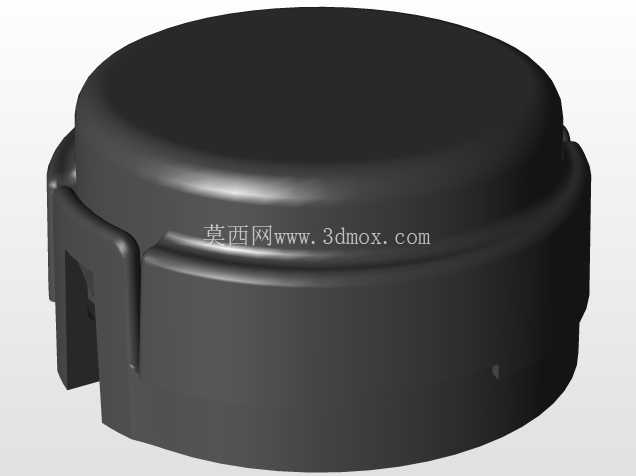

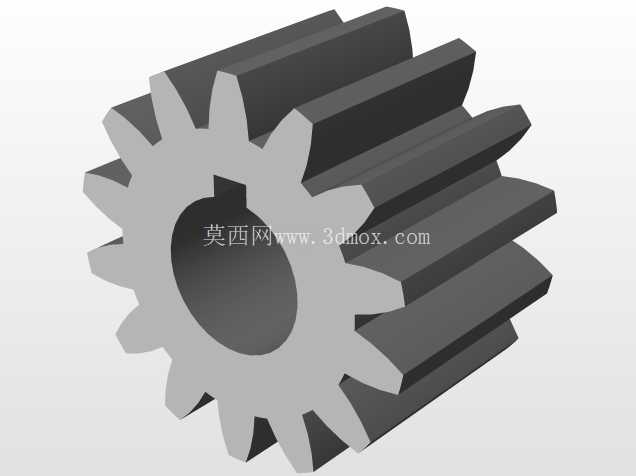

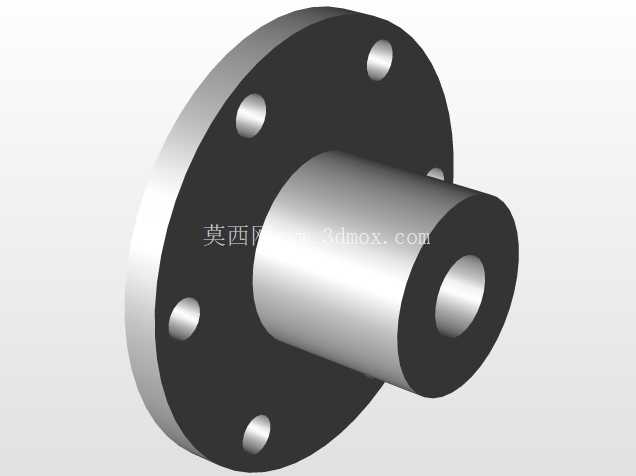

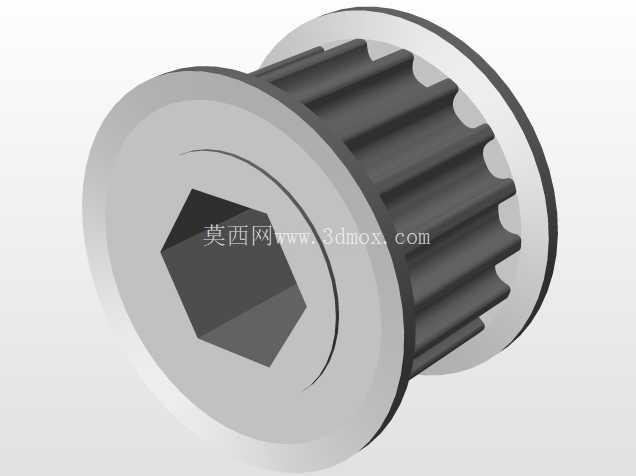

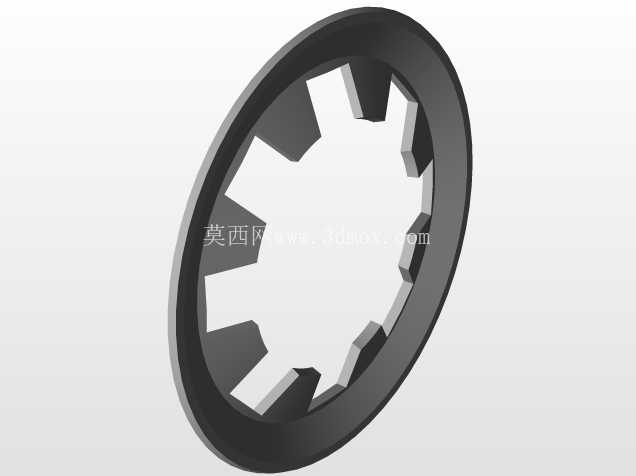

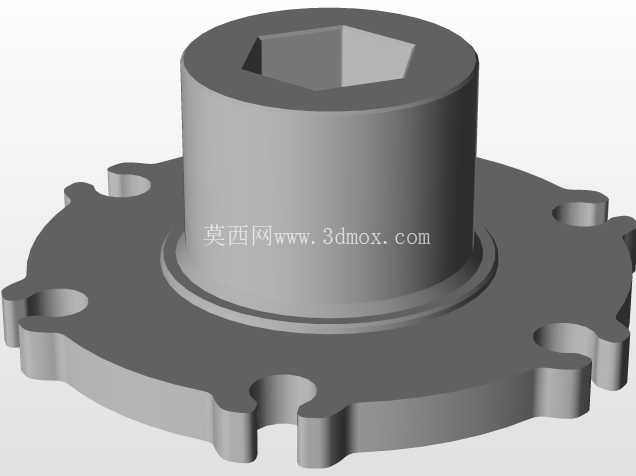

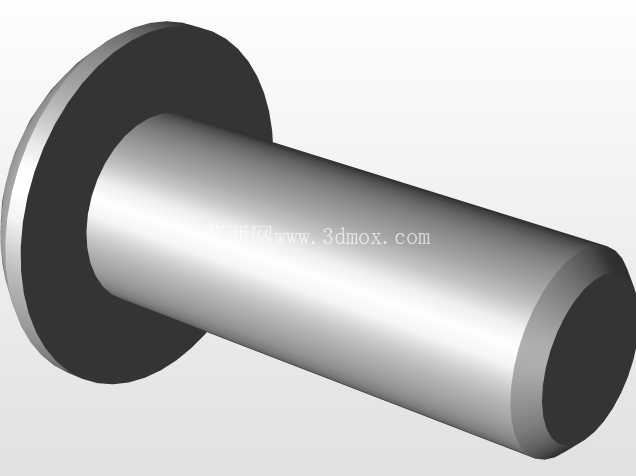

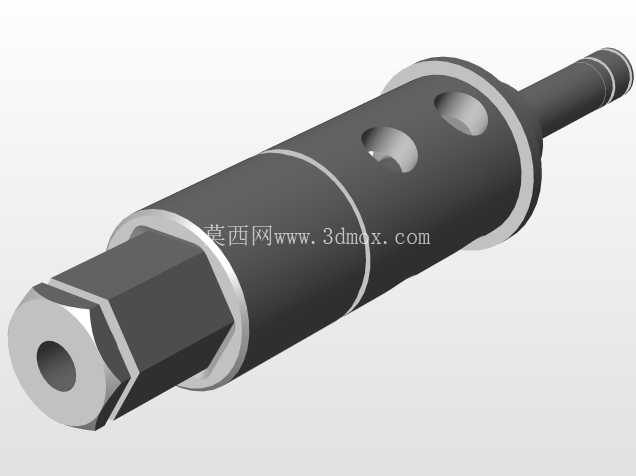

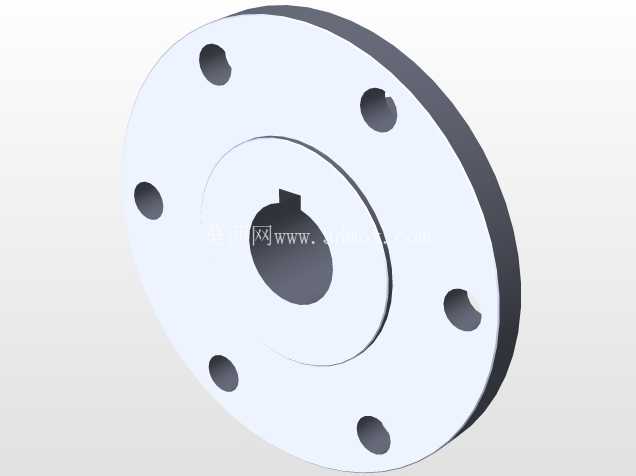

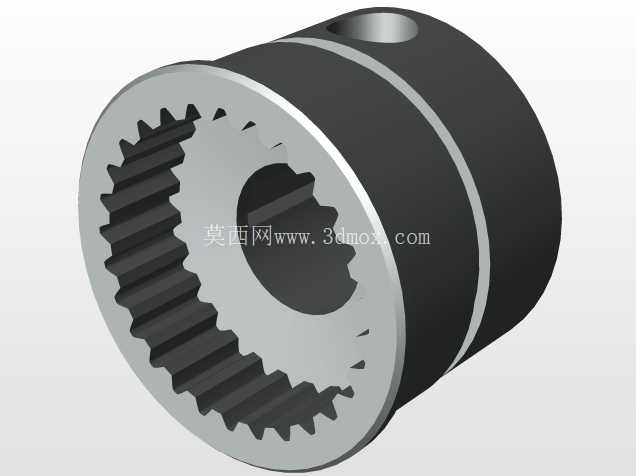

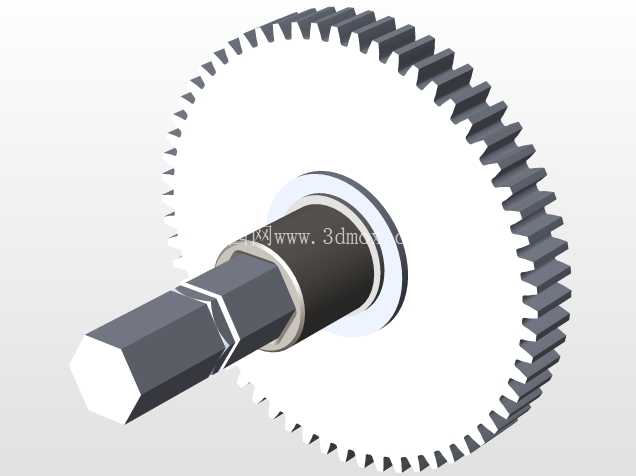

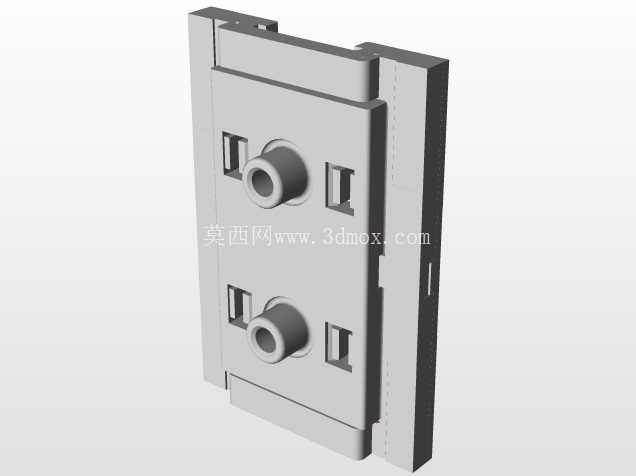

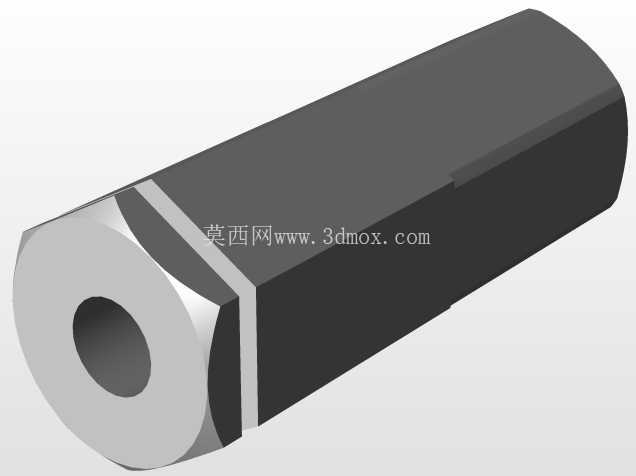

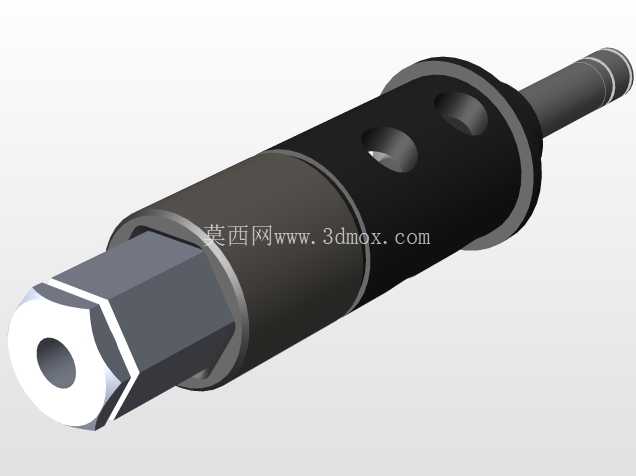

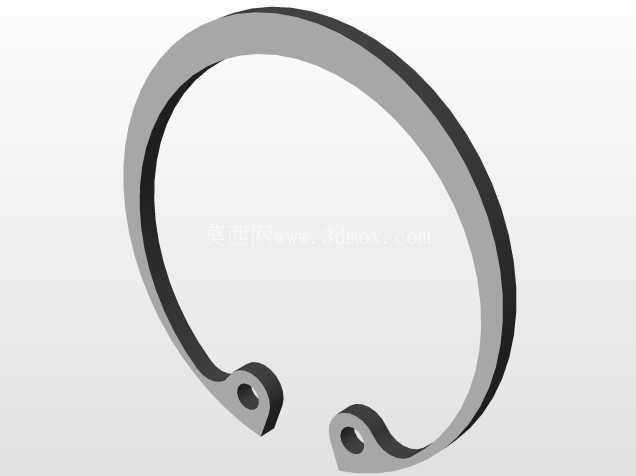

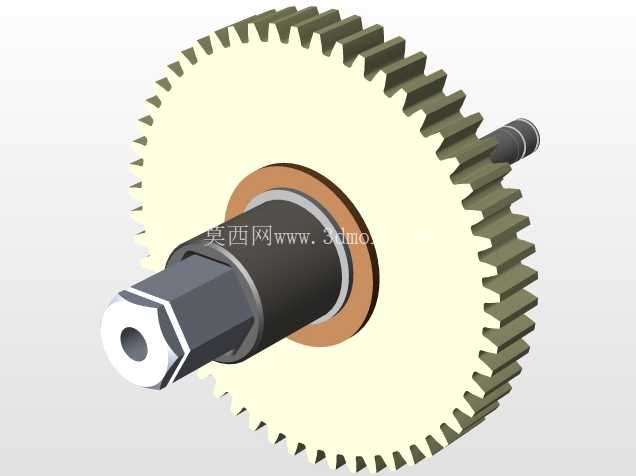

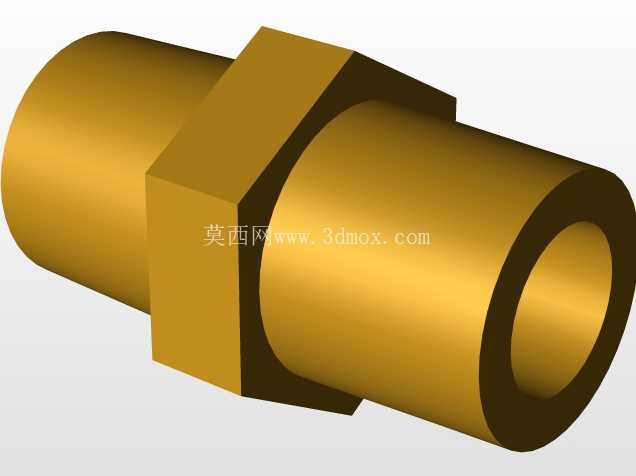

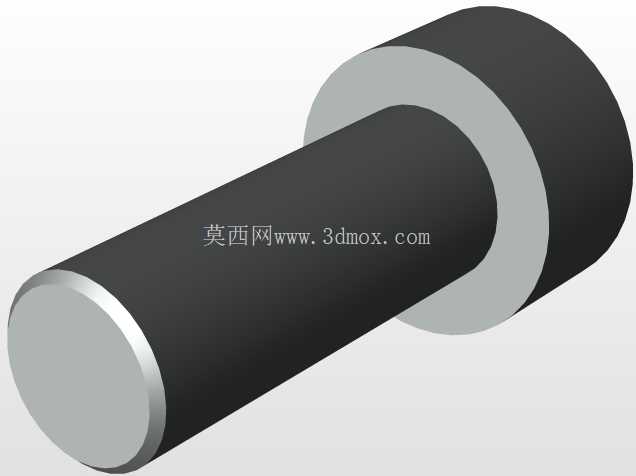

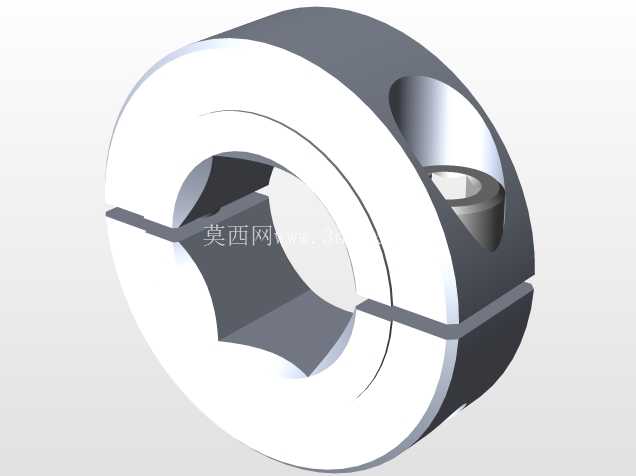

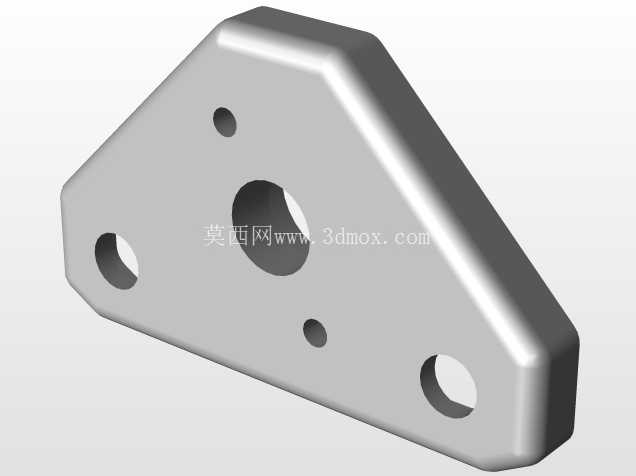

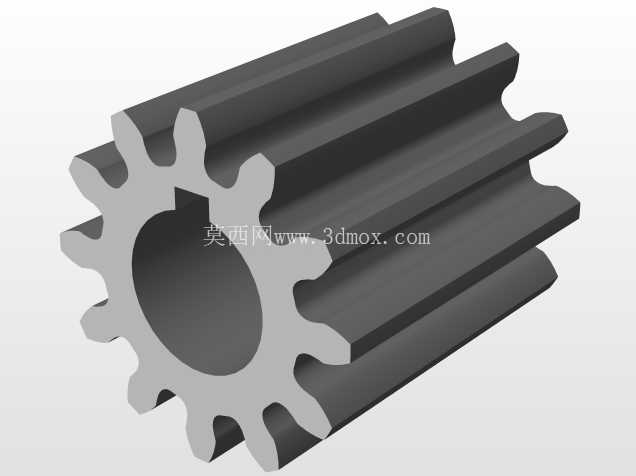

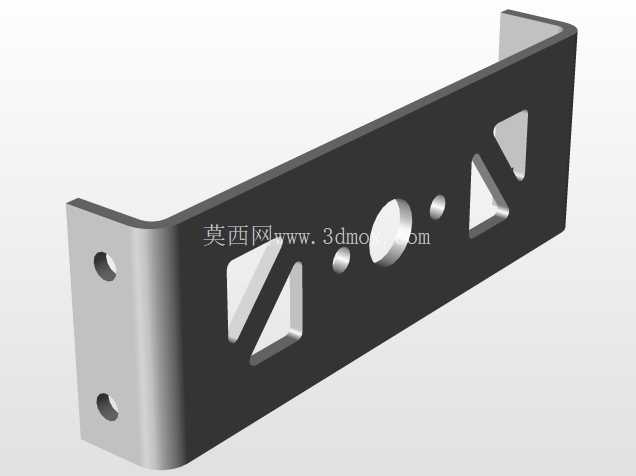

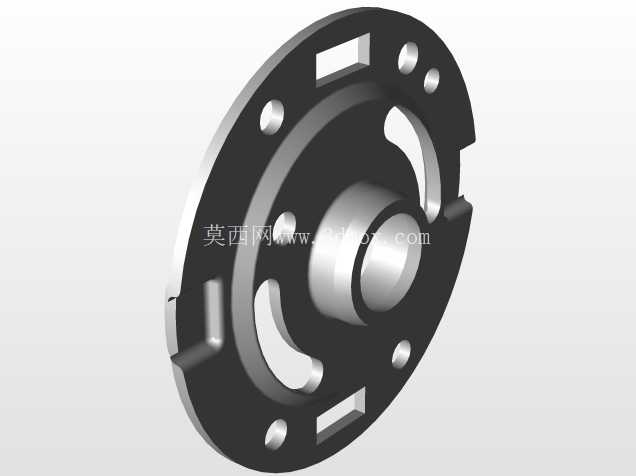

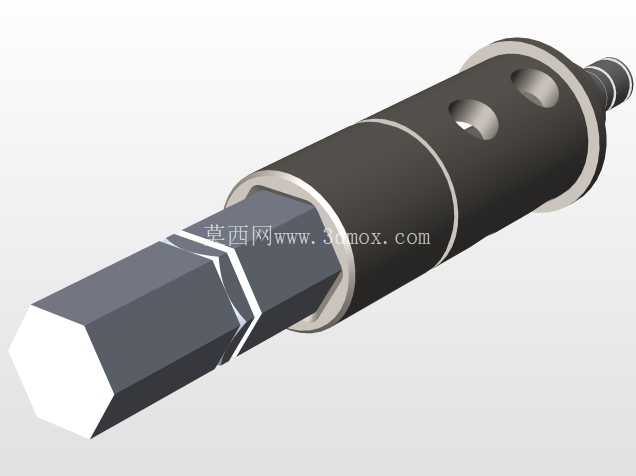

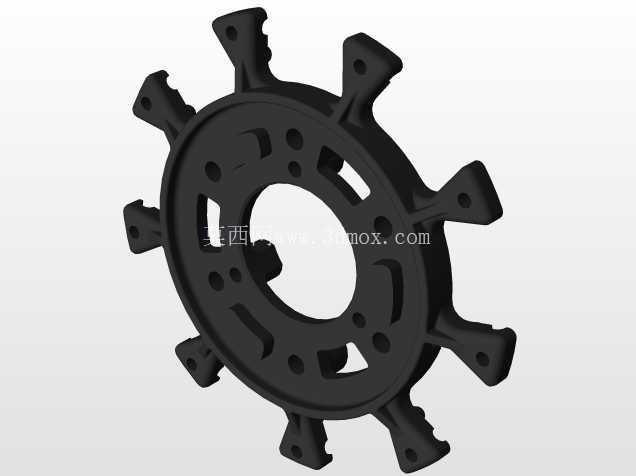

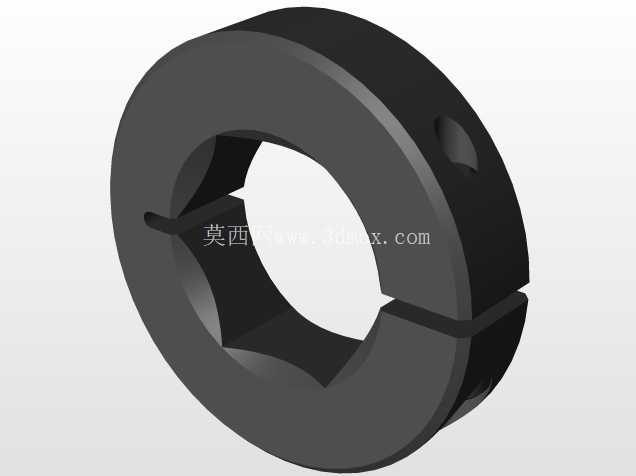

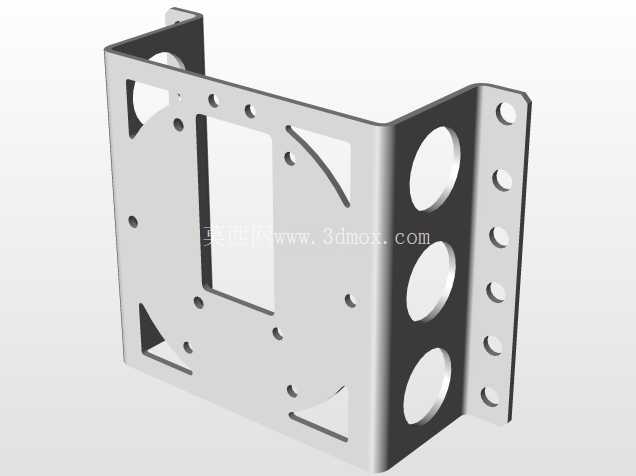

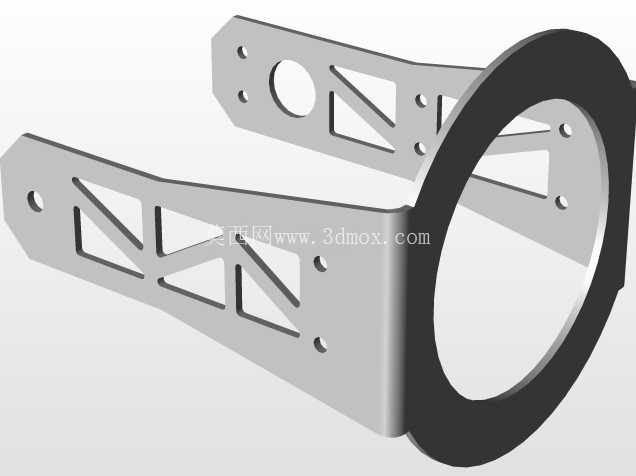

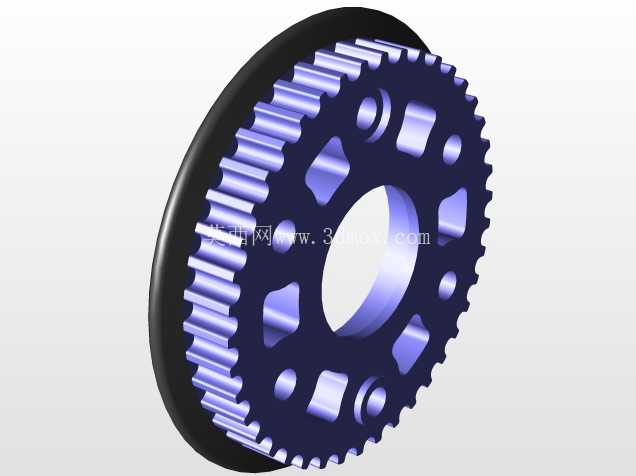

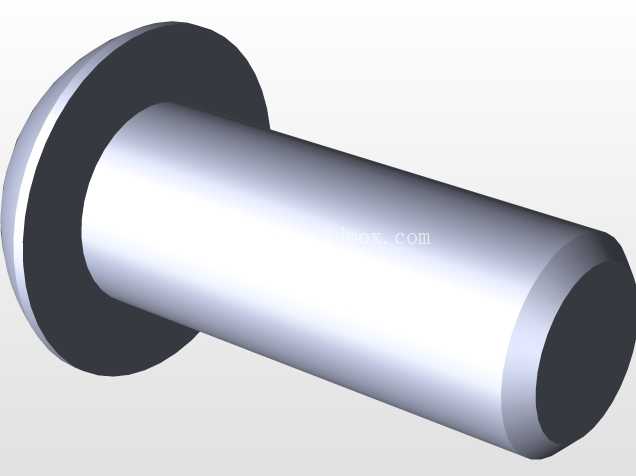

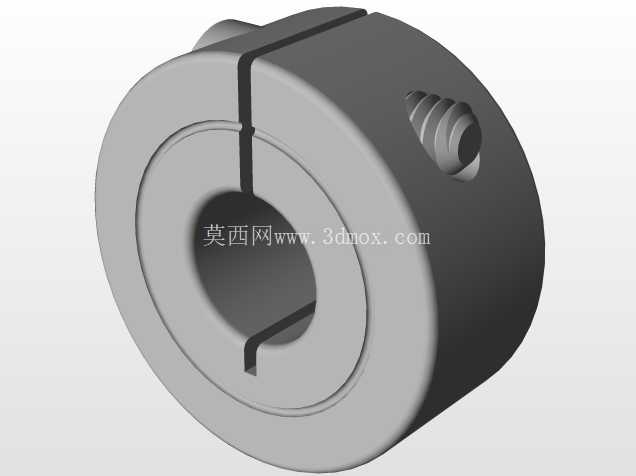

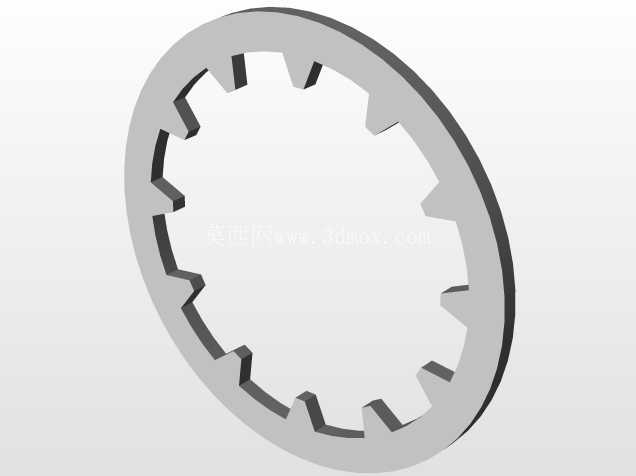

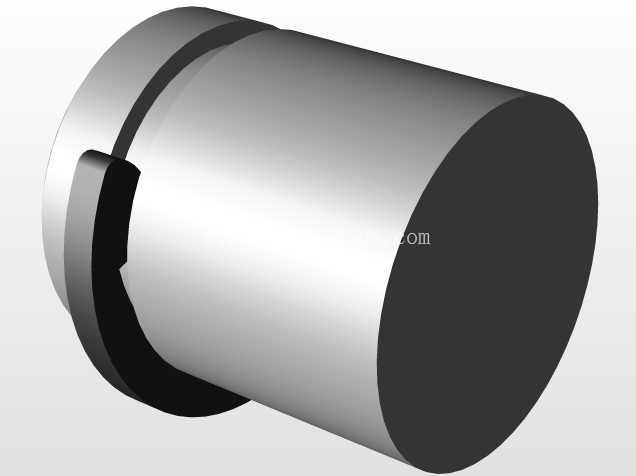

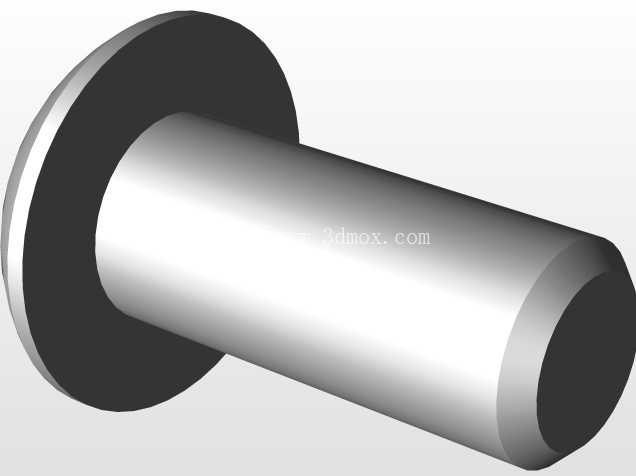

在结构设计思路上，这套轮组没有采用复杂的一体化成型结构，而是采用了分体式装配设计，轮毂主体、防滑外圈、连接法兰都可以单独拆分更换，在竞赛过程中如果出现轮面磨损、局部零件损坏的情况，不需要更换整个轮组，只需要替换对应的损坏零件就可以快速恢复设备功能，能够有效降低备赛的零件成本，也方便参赛队员快速完成现场维修。轮体与变速箱输出轴的连接位置设计了防松结构，采用轴端挡圈配合平键的双重固定方式，在高频冲击、正反转频繁切换的工况下，也不会出现轮体轴向窜动、键连接松脱的问题。考虑到竞赛过程中机器人经常会出现侧面受力的情况，轮组的支撑骨架特意在靠近安装面的位置增加了加强筋结构，能够承受来自侧向的较大冲击力，避免轮架变形导致的行走轨迹偏移。

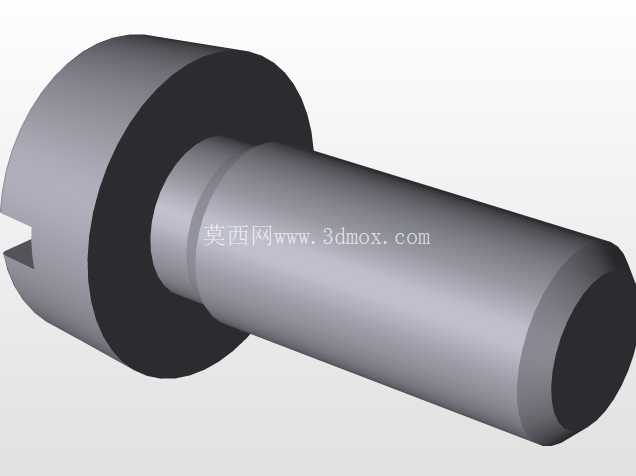

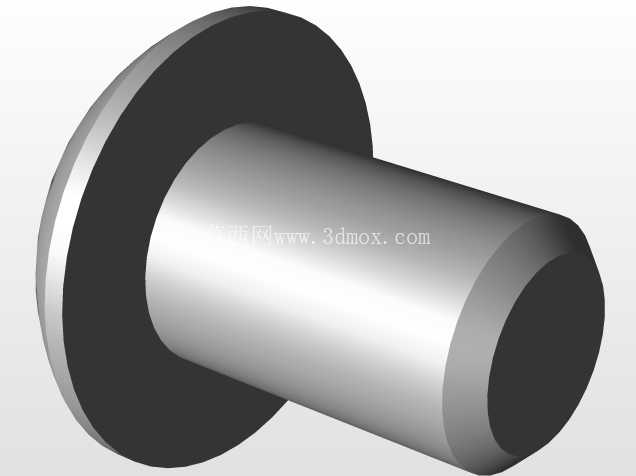

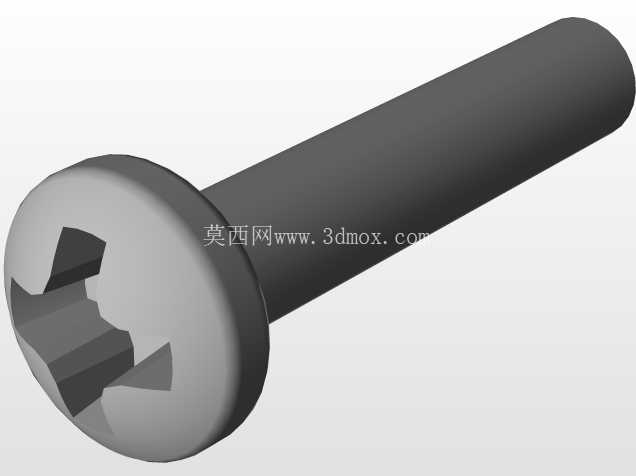

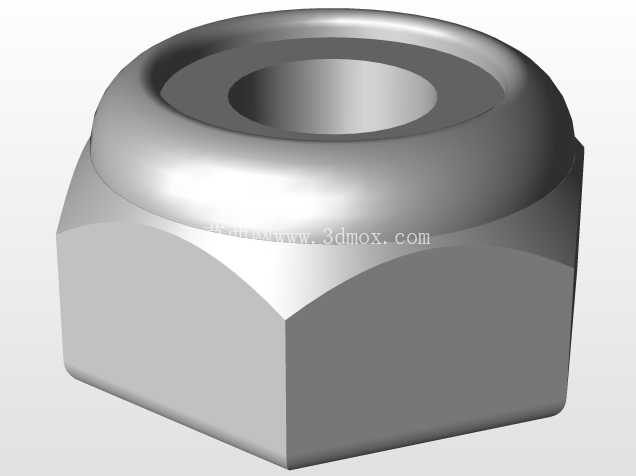

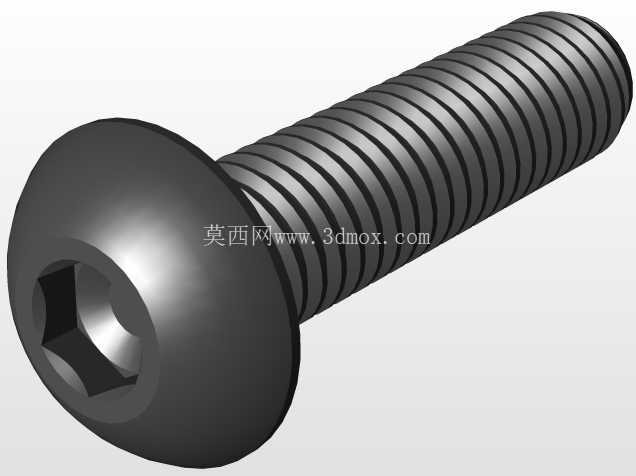

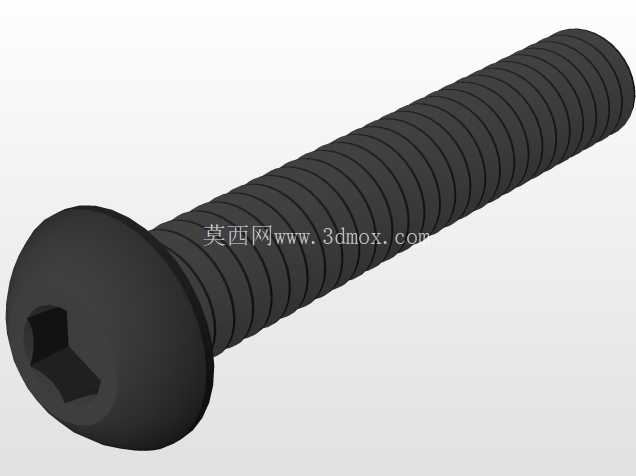

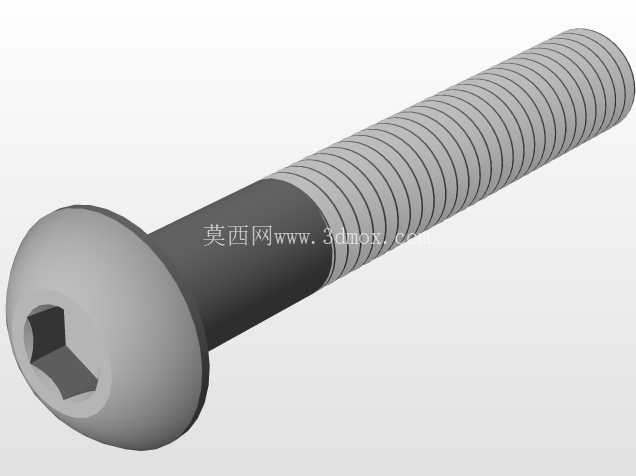

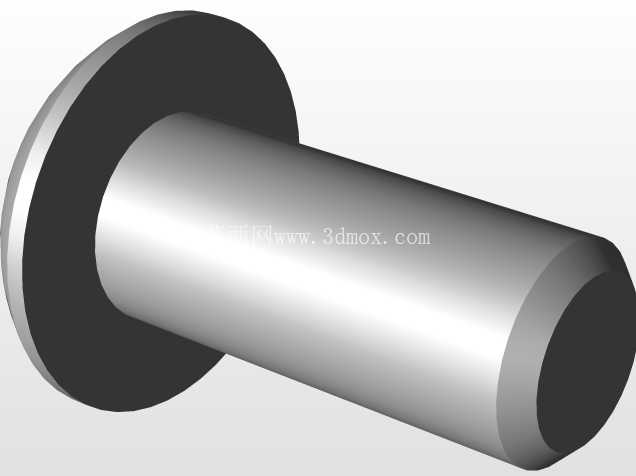

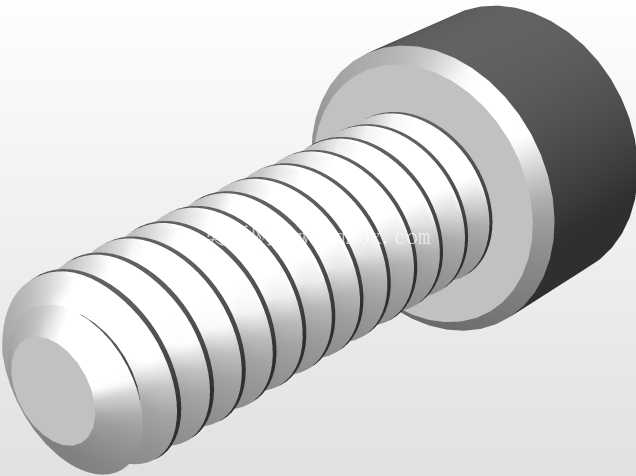

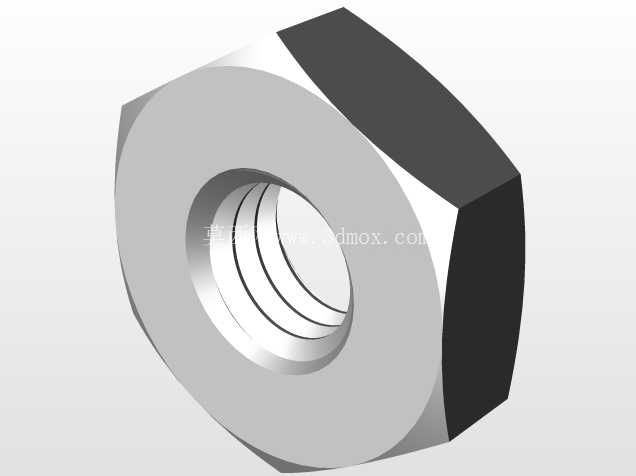

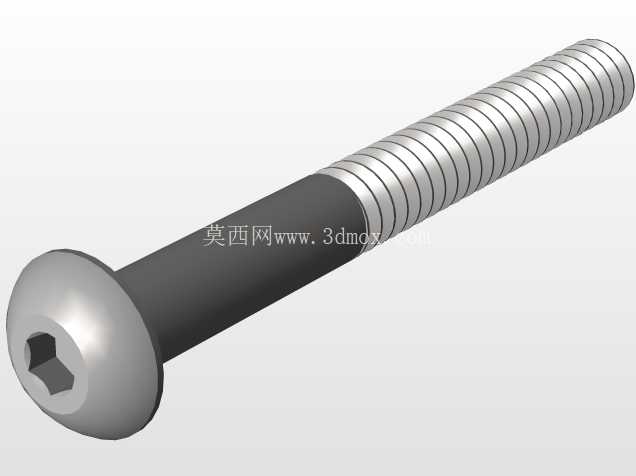

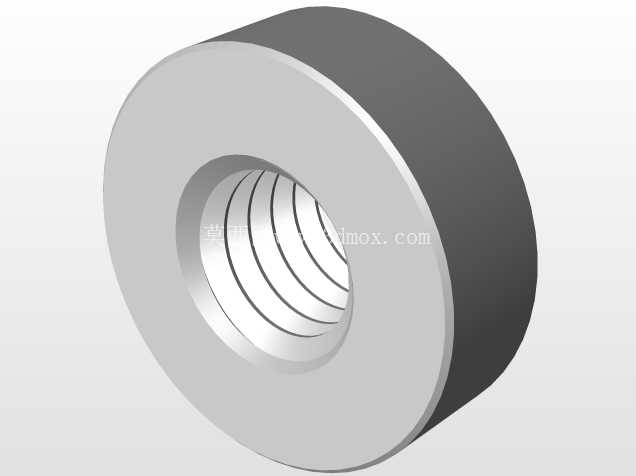

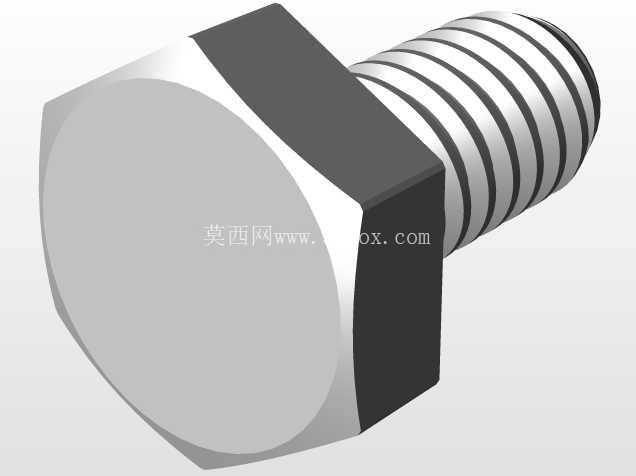

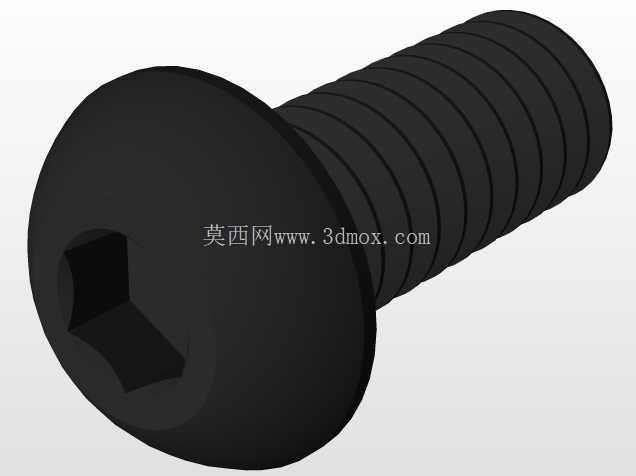

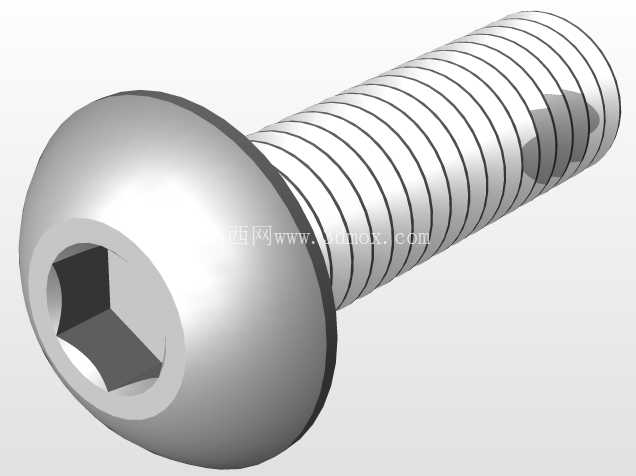

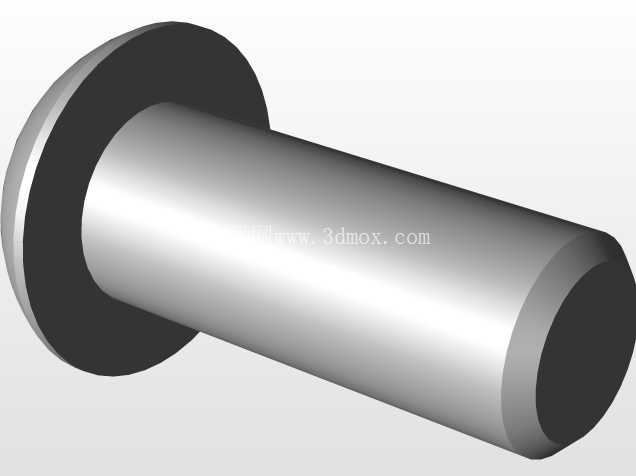

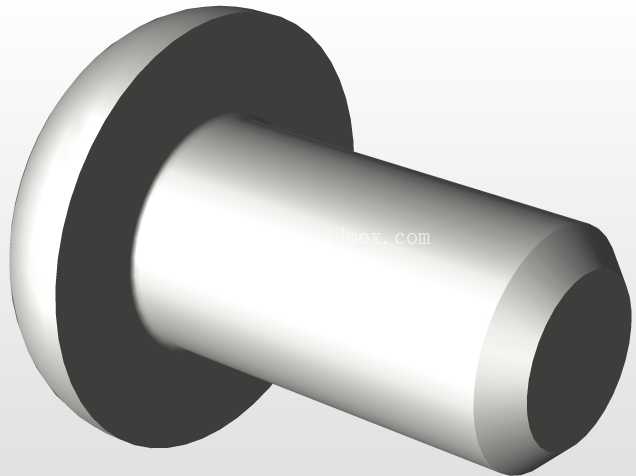

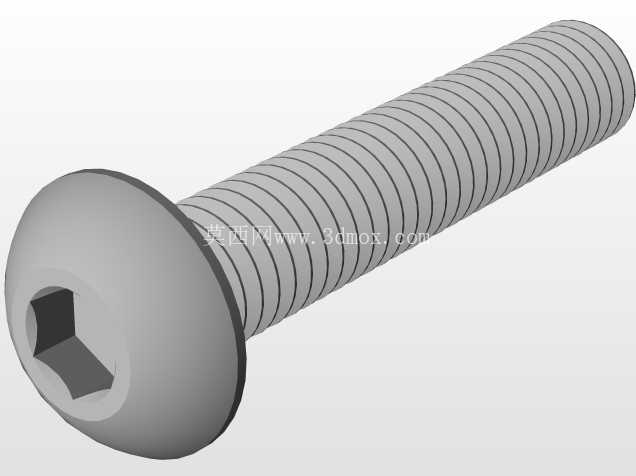

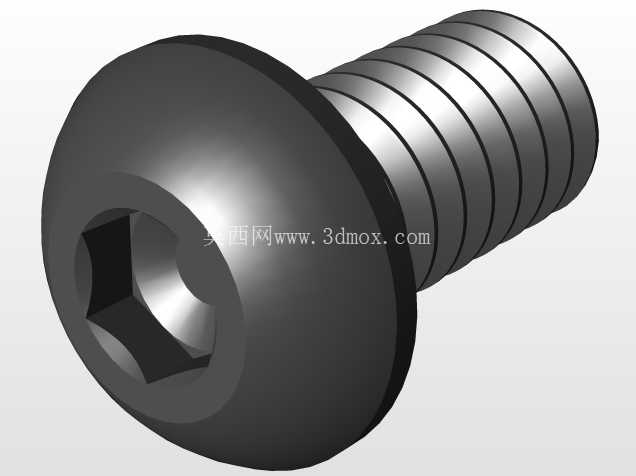

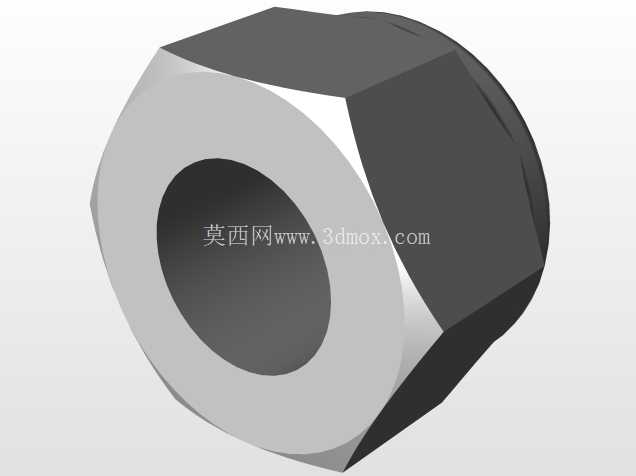

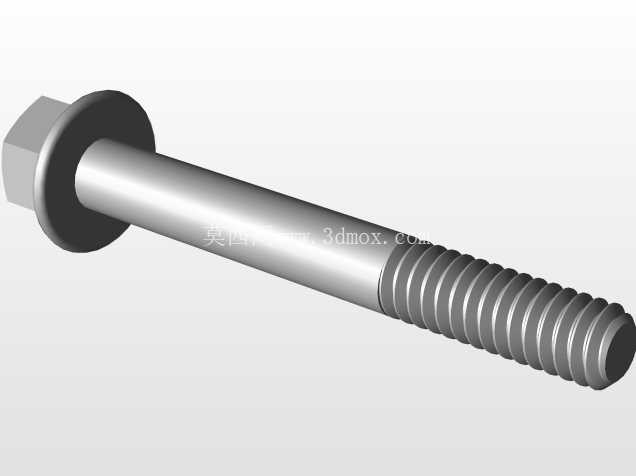

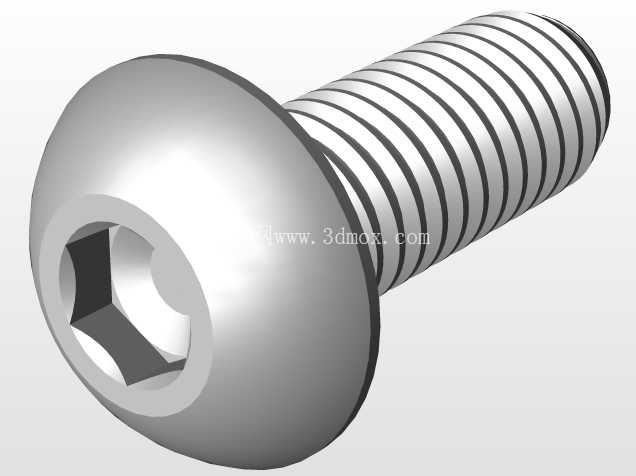

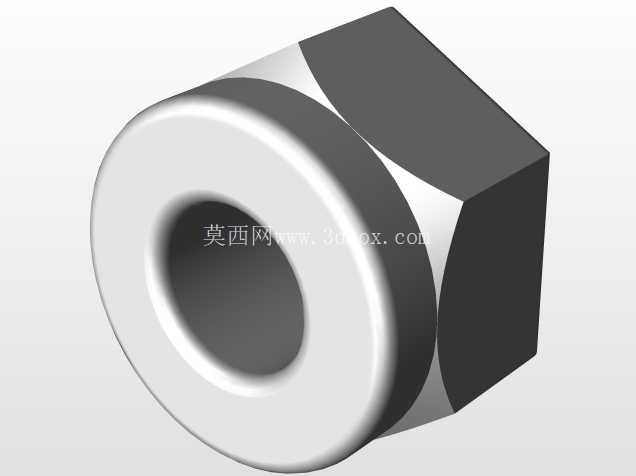

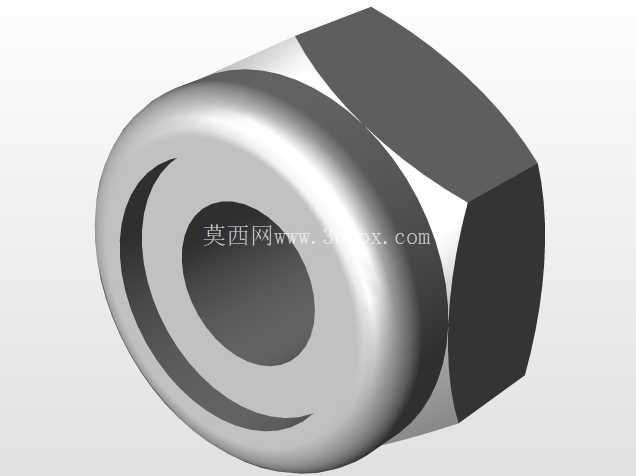

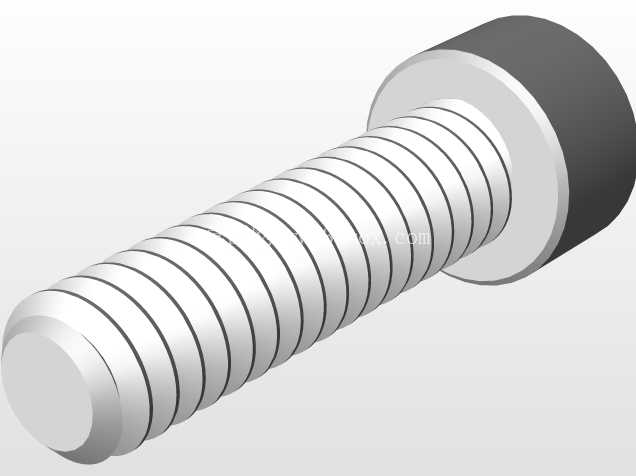

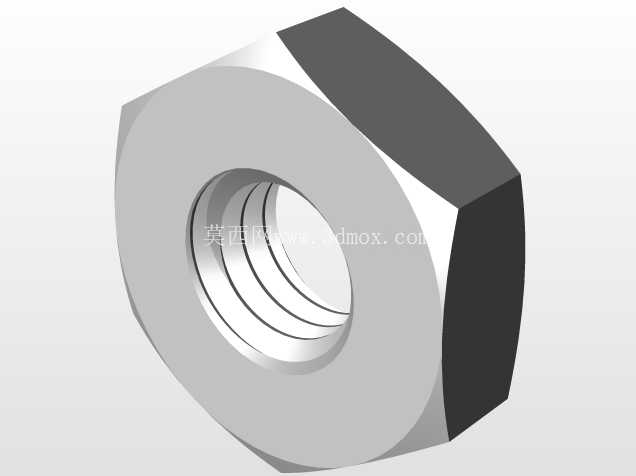

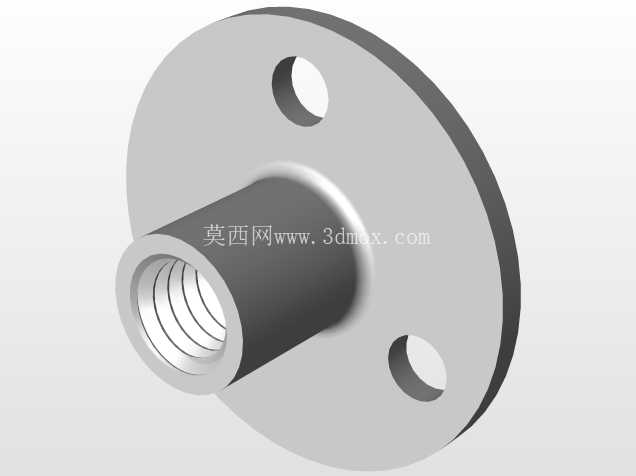

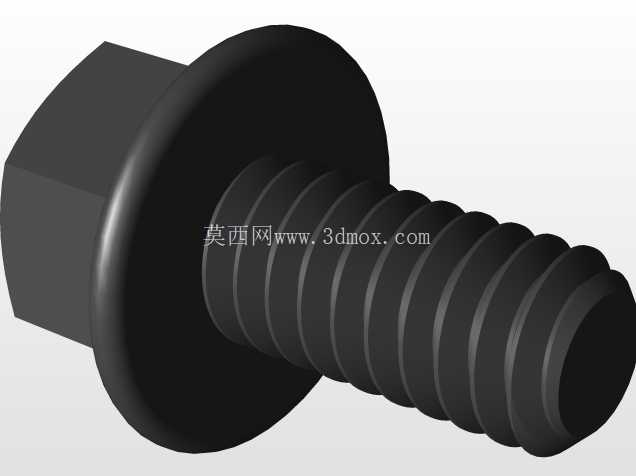

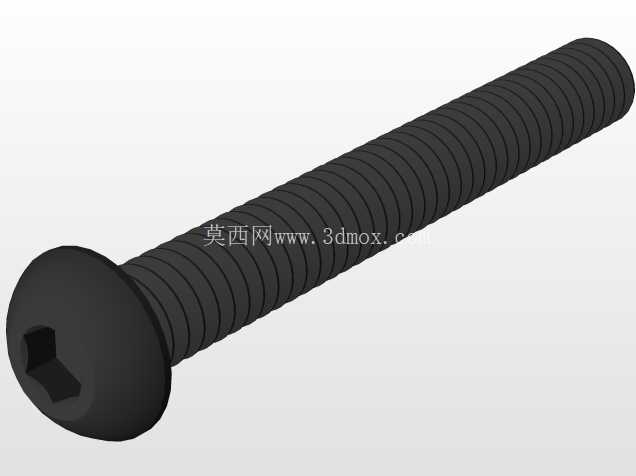

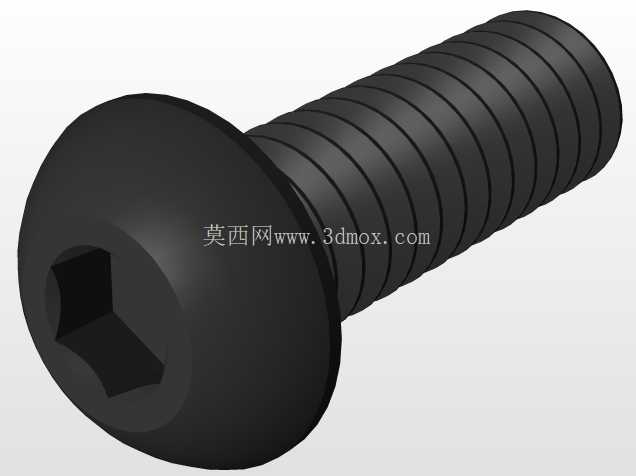

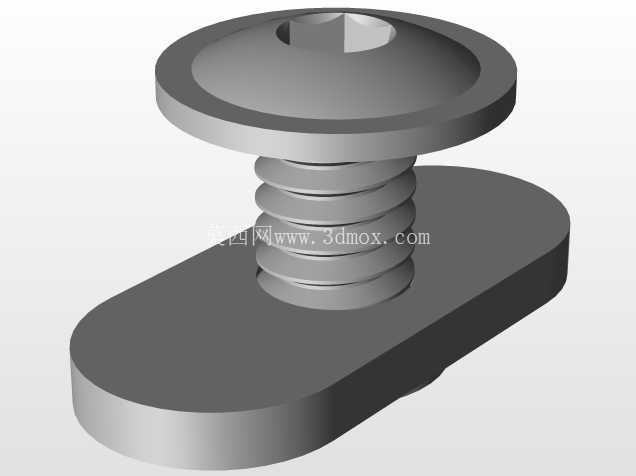

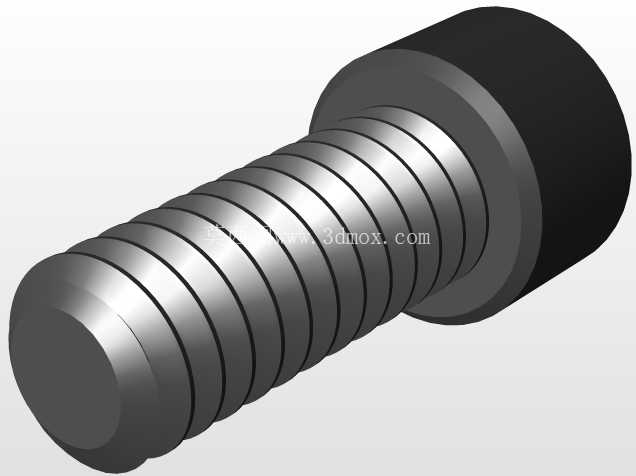

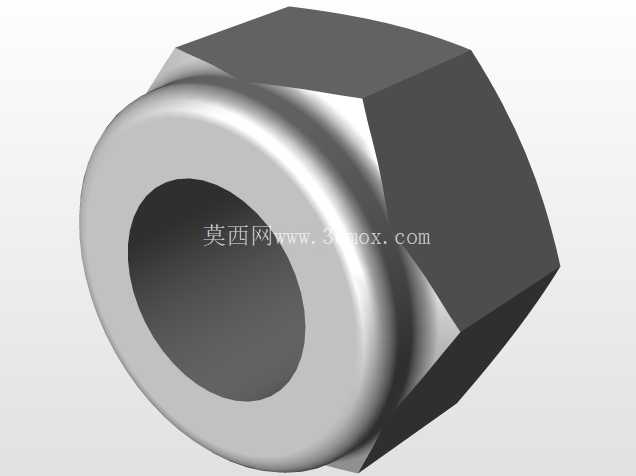

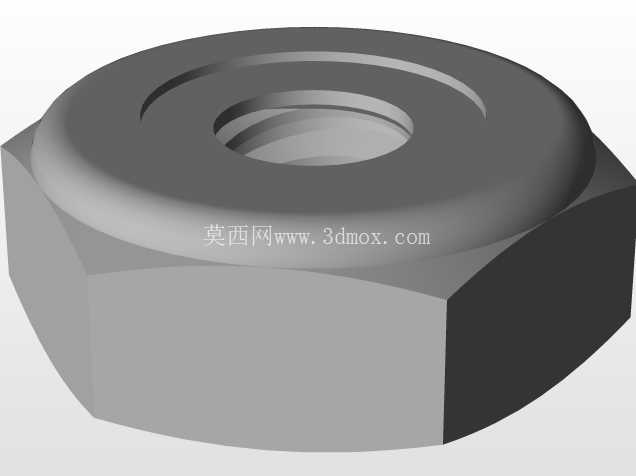

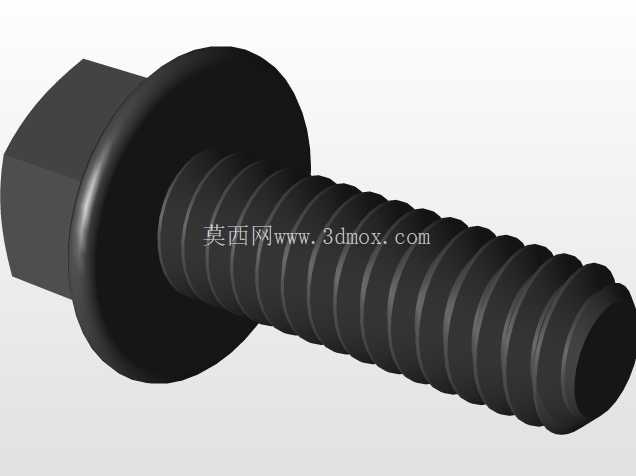

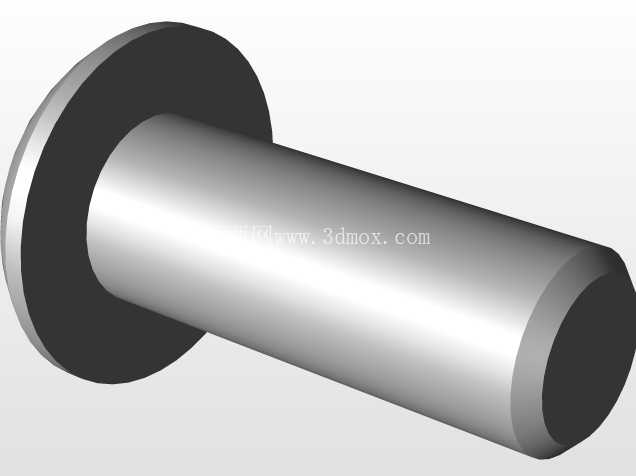

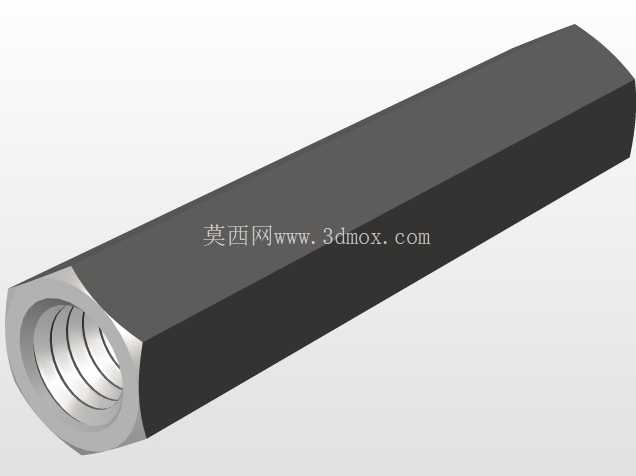

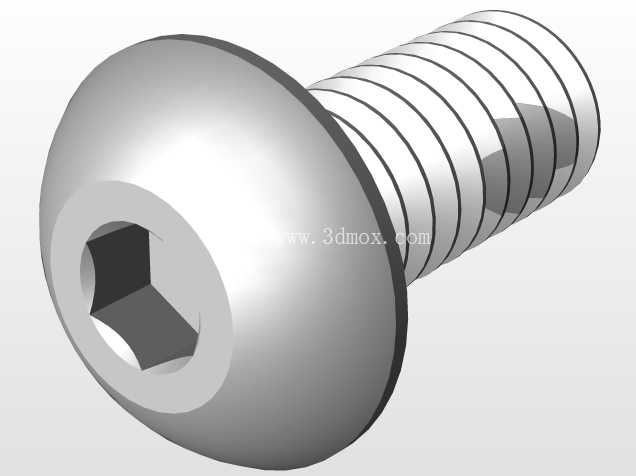

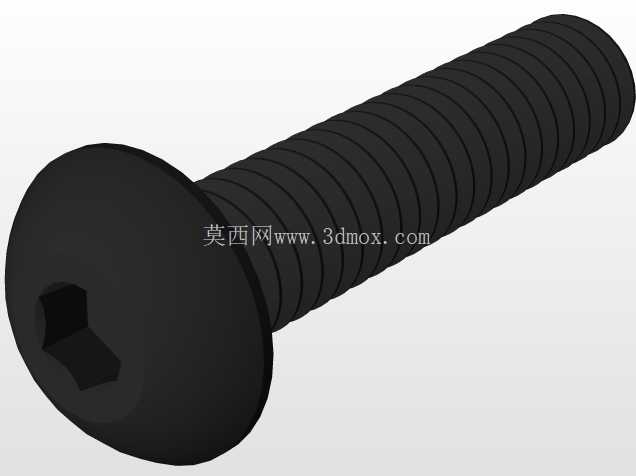

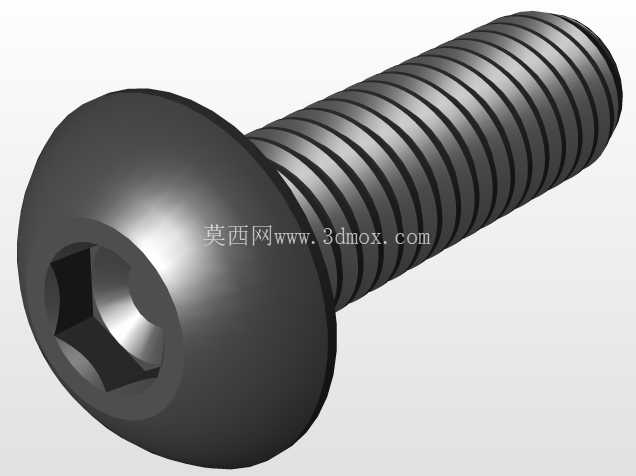

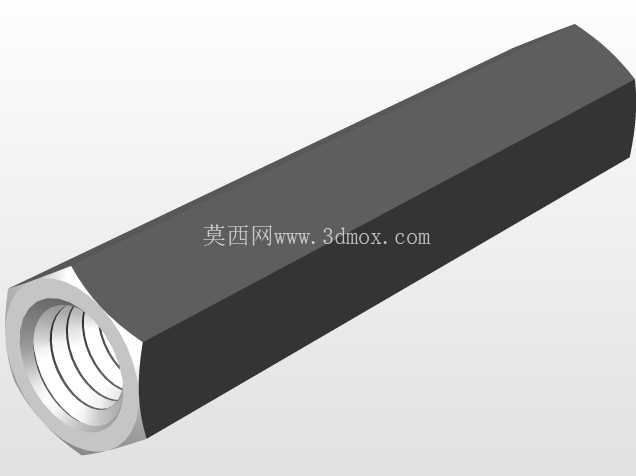

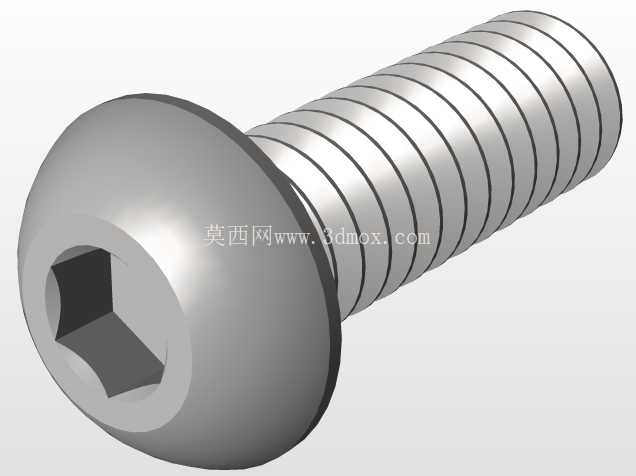

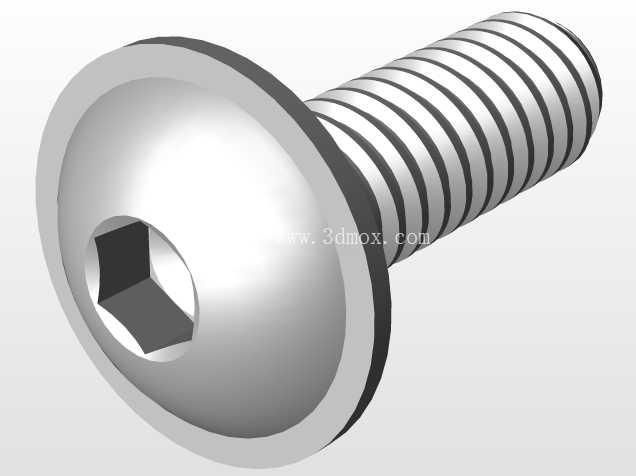

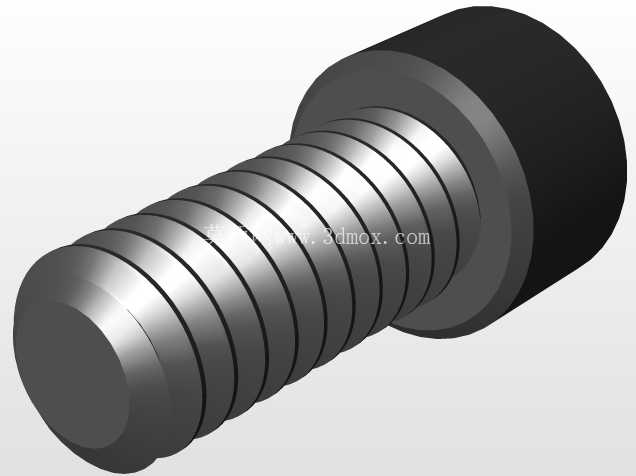

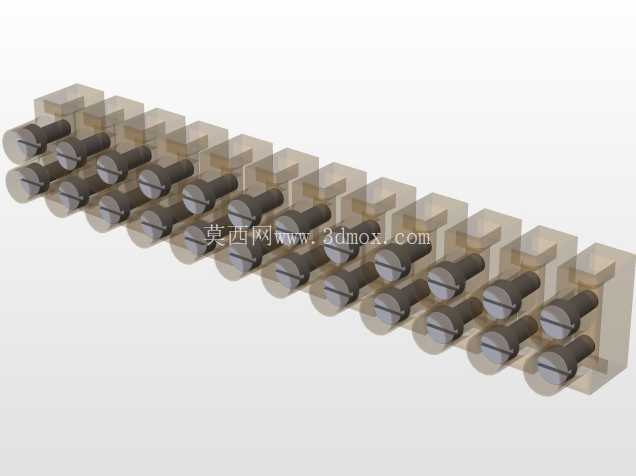

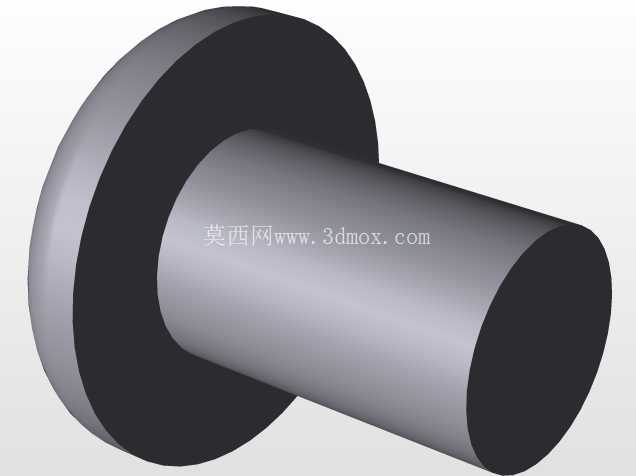

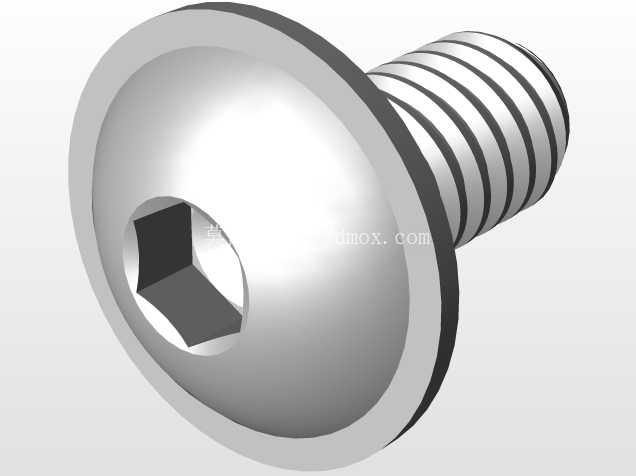

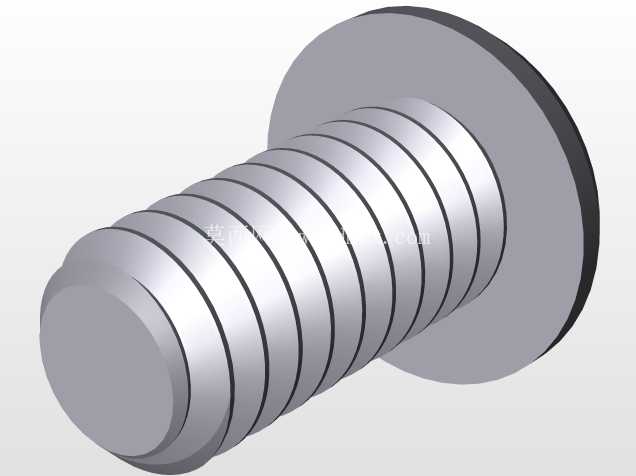

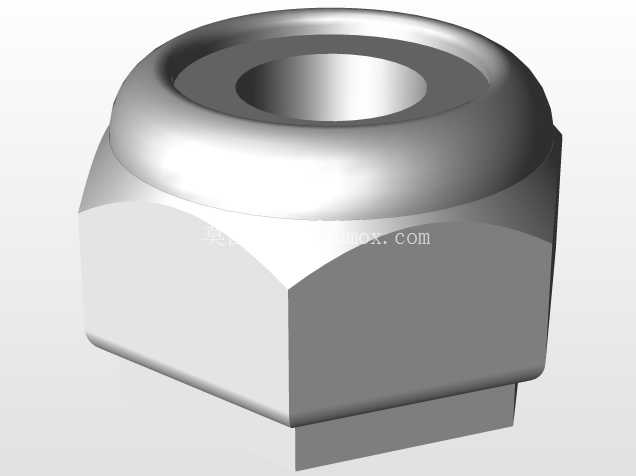

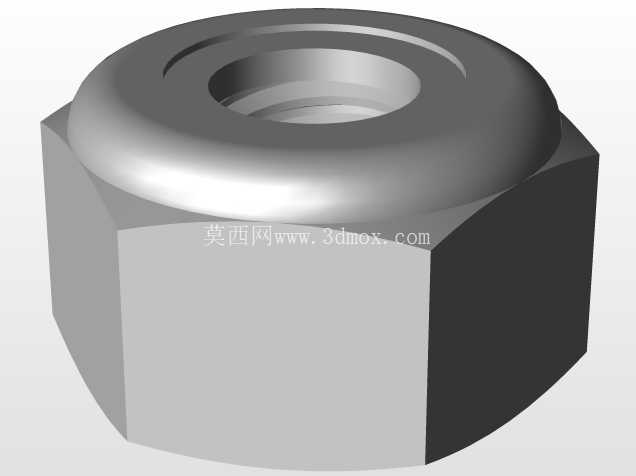

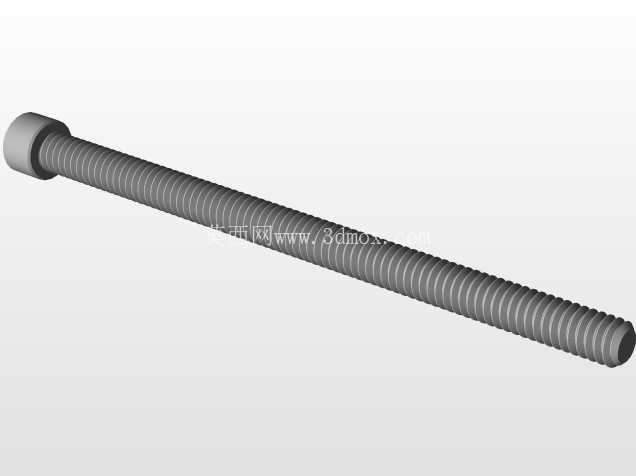

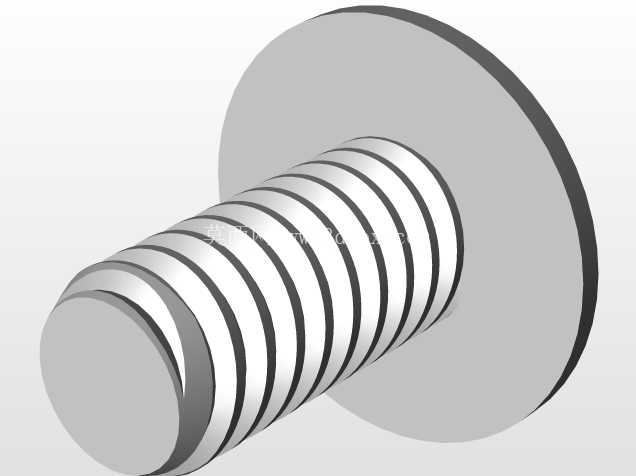

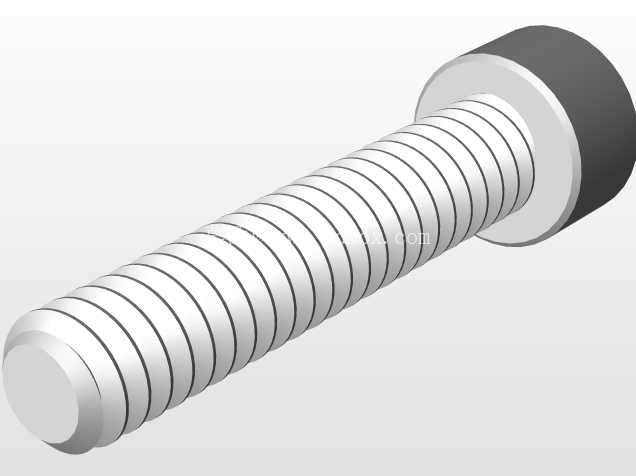

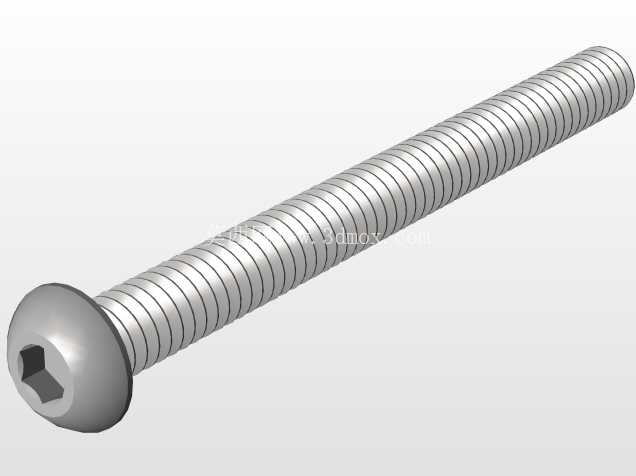

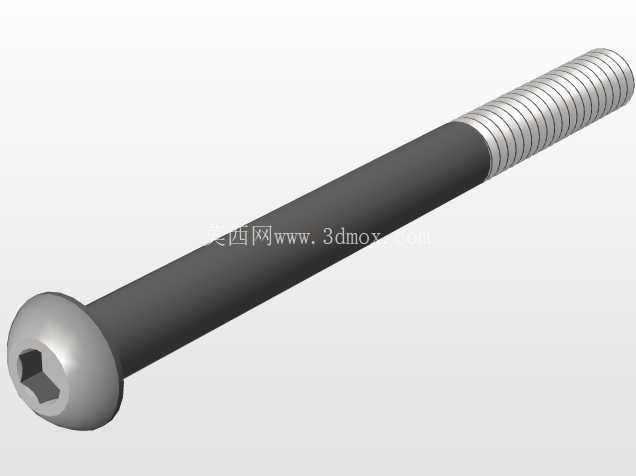

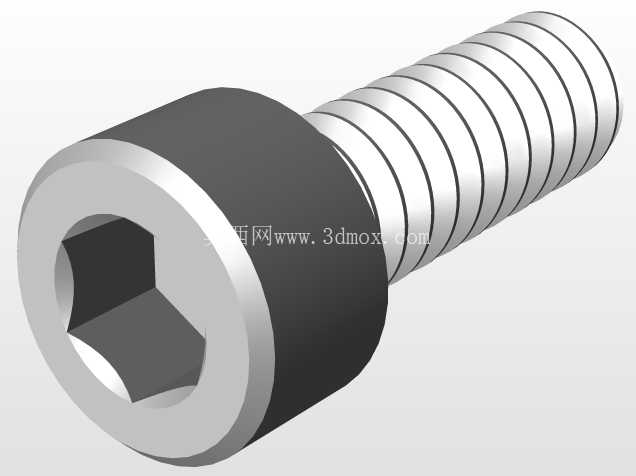

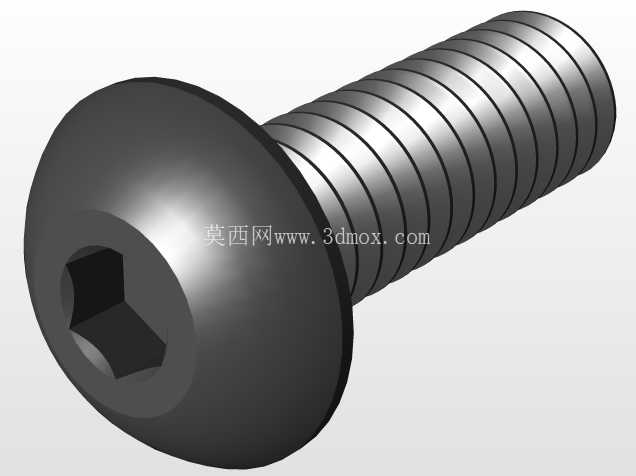

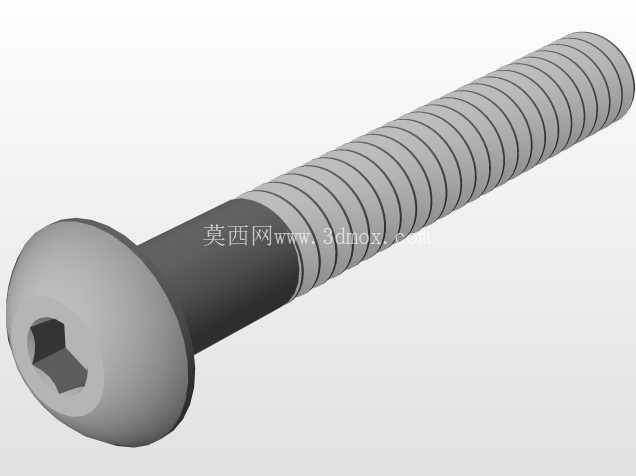

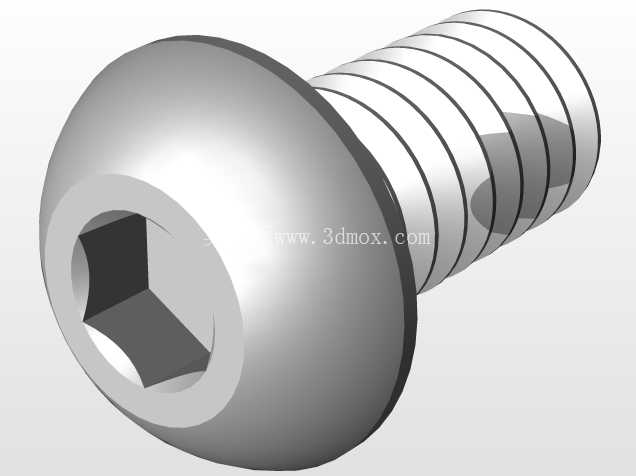

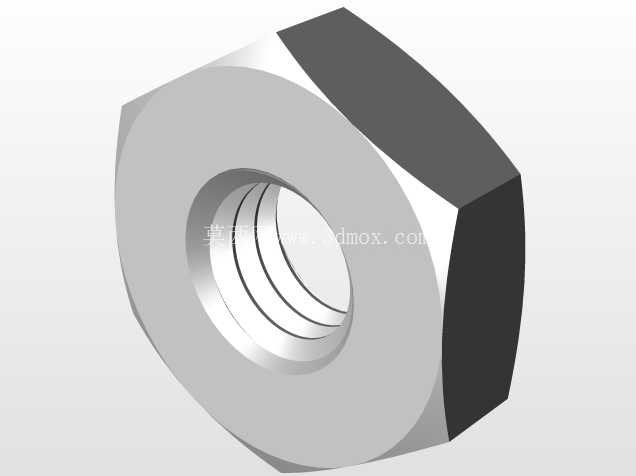

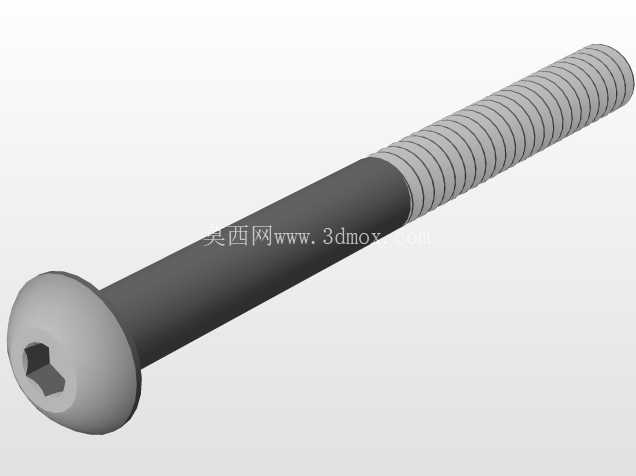

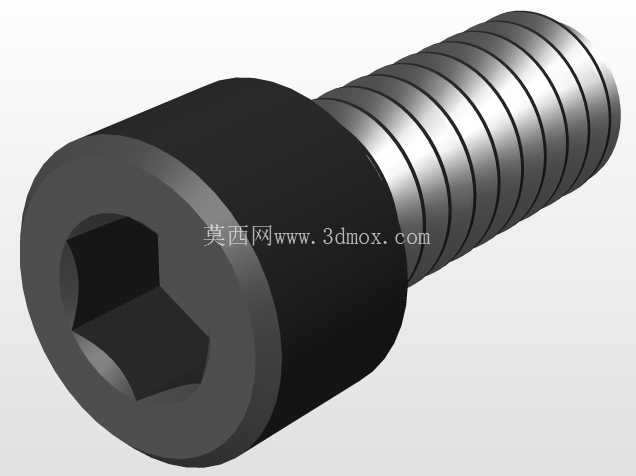

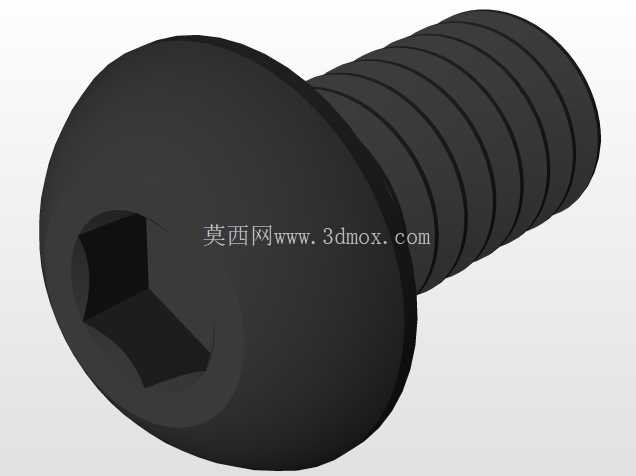

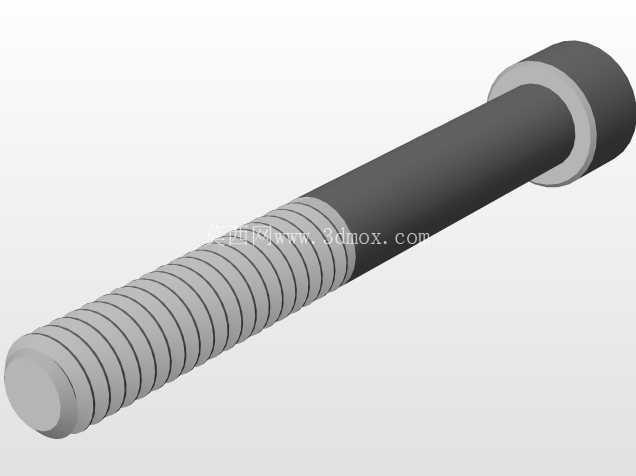

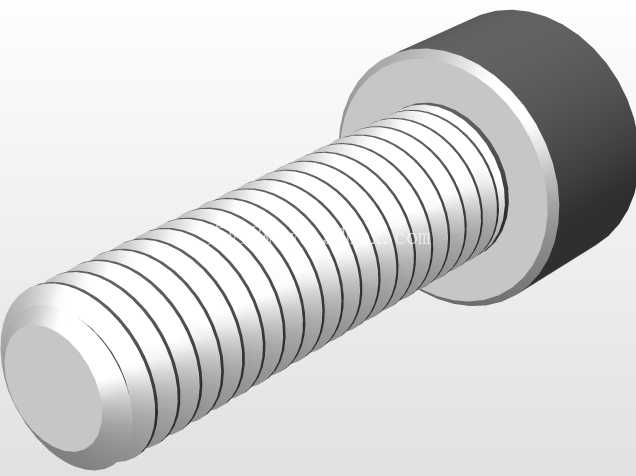

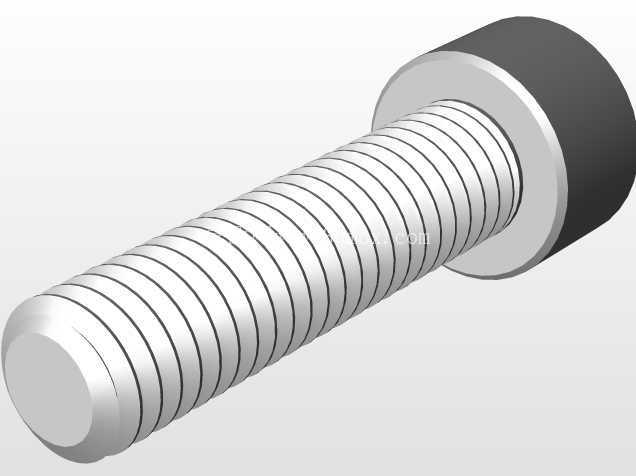

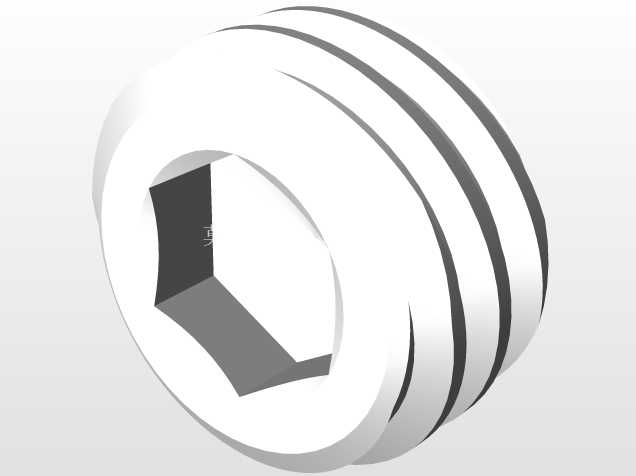

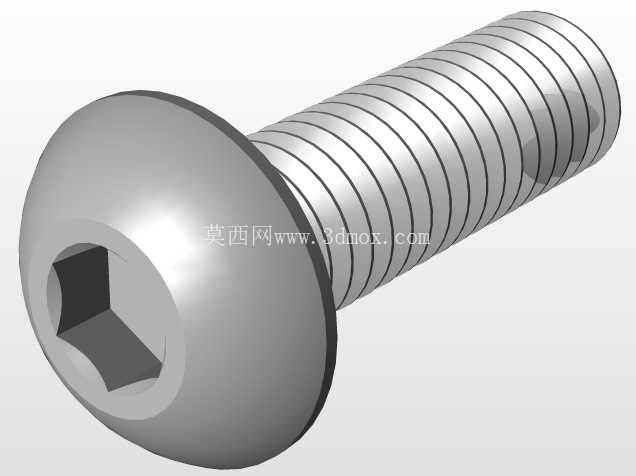

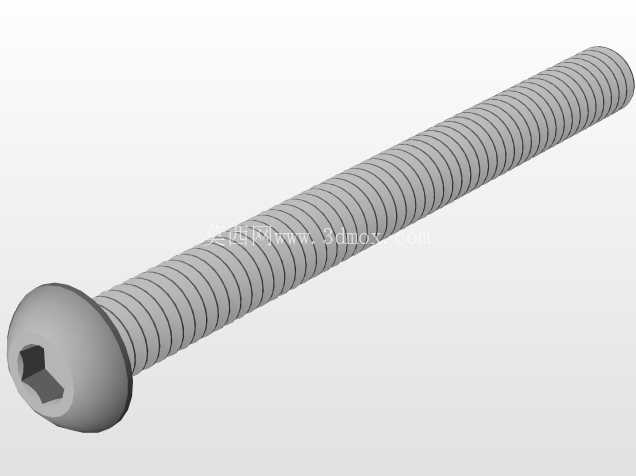

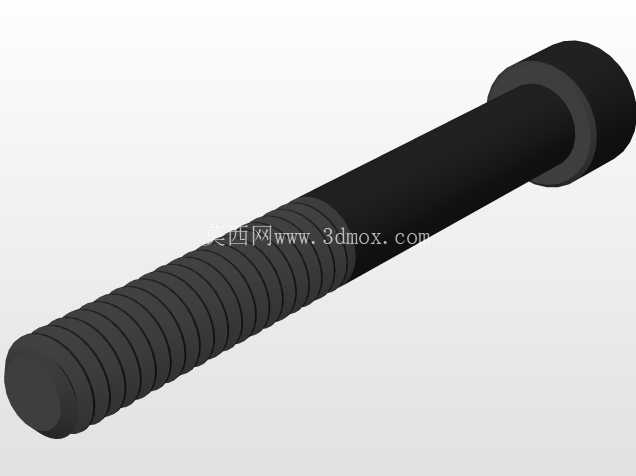

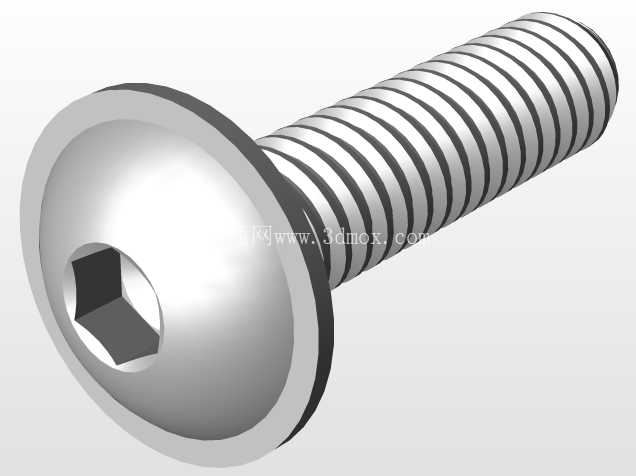

实际装配过程中，这套轮组的所有连接孔位都采用了标准的英制螺纹规格，与vex体系的标准紧固件完全通用，参赛队员不需要准备特殊规格的工具就可以完成全部装配工作。轮体的动平衡性能在设计阶段就进行了优化，质量分布均匀，在最高转速下也不会出现明显的振动，能够保证底盘行走的稳定性，为上层的机械臂、收集机构等功能部件提供稳定的移动平台。针对竞赛中常见的越障需求，轮缘的位置做了小角度的倒角处理，在接触到场地内的凸起障碍时，可以顺利爬上障碍面，不会出现轮缘卡滞在障碍棱角处的情况。同时轮面的材料选用了具备一定弹性的耐磨工程塑料，在接触硬质障碍物时可以产生微小的弹性变形，吸收部分冲击能量，既能够保护内部的轮毂结构与传动部件，也能提升轮组的抓地性能。
