FRC赛事用铝合金框架式升降承载结构

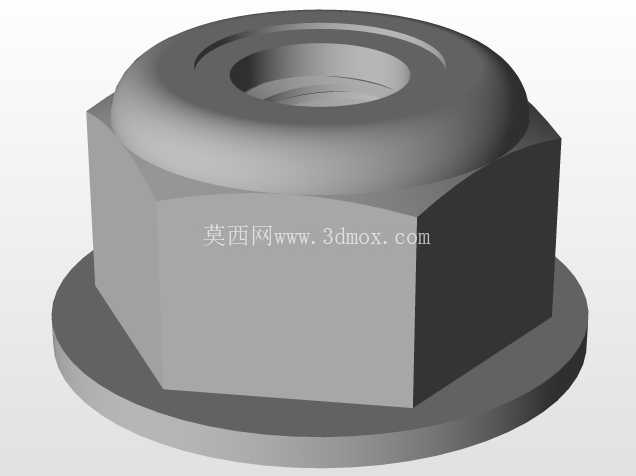

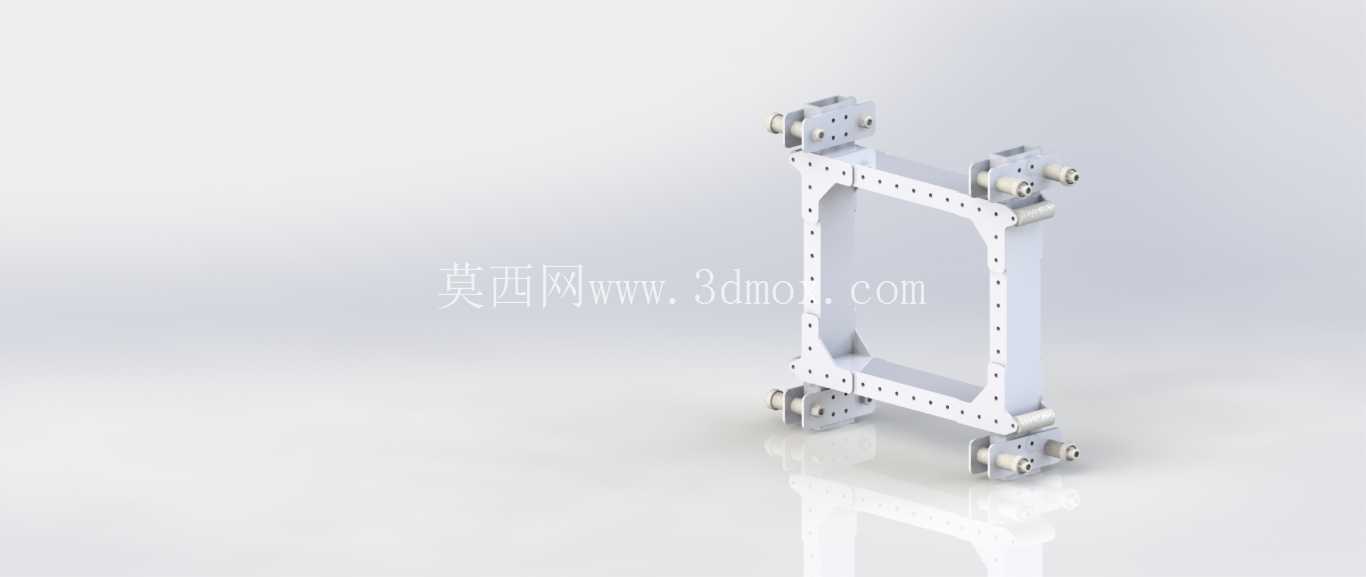

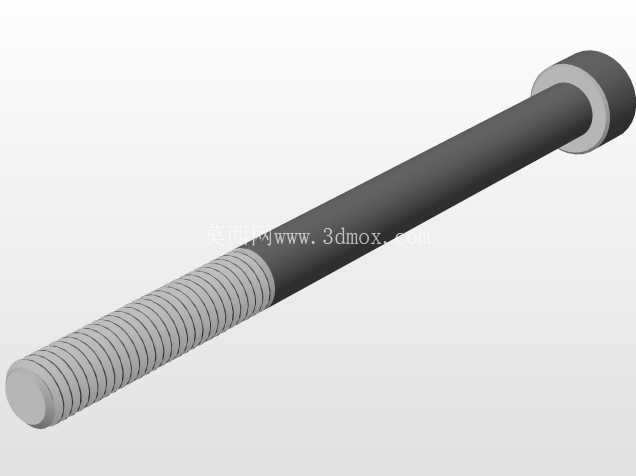

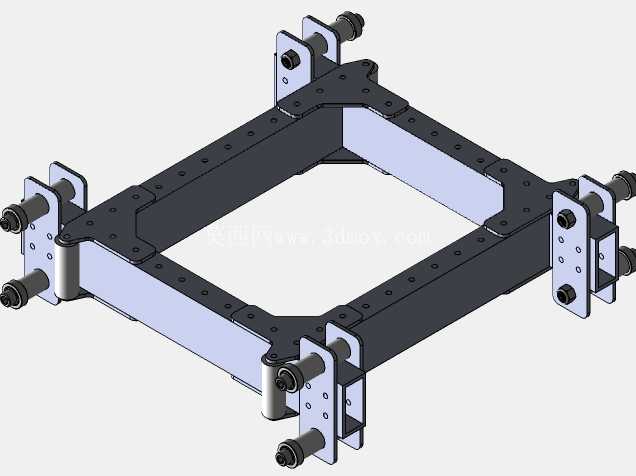

该结构为FRC机器人赛事中用于完成物料抬升、转运任务的核心承载框架，整体采用6061铝合金板材经数控铣削加工成型，框架主体为矩形闭环结构，四周型材面均布等间距φ4.5mm安装孔，孔位间距严格遵循FRC赛事通用安装标准，可兼容赛事常用的气动元件、直线导轨、传动轮组等标准配件的快速装调，无需额外打孔适配。框架四个角部分别设置双轴承座安装位，每个角位预留两个同轴轴承安装孔，可直接压入608ZZ深沟球轴承，用于穿装光轴作为升降导向或传动支撑，轴承座与框架主体为一体化铣削成型，避免拼接结构带来的装配误差与刚性不足问题，在赛事对抗场景下可承受频繁启停带来的冲击载荷，不会出现连接位松动变形的情况。

从实际赛事应用场景来看，该结构主要承担赛季特定任务中游戏道具的抬升与定点投放功能，框架内侧净空尺寸可容纳赛事规定尺寸的方块、球体类道具，配合外侧安装的气动夹爪或皮带输送组件，可完成道具的抓取、抬升、释放全流程动作。设计阶段充分考虑了赛事的重量限制要求，框架主体板材厚度选用3mm，在非受力区域做了镂空减重处理，整体自重控制在1.2kg以内，既满足结构刚性要求，又不会占用机器人整体重量配额，为其他功能组件预留足够的重量空间。

安装边界方面，框架上下两端的连接位均采用标准孔位布局，上端可直接对接赛事常用的25mm方管铝型材搭建的上部执行机构，下端可与机器人底盘的升降驱动组件连接，驱动端可兼容链轮链条传动、同步带传动、丝杆传动三种常见的升降驱动形式，无需对框架本身做二次修改即可适配不同的驱动方案。框架两侧的安装面预留了传感器安装位，可直接固定光电传感器、限位开关等检测元件，用于检测升降行程位置与道具到位状态，传感器走线可沿框架侧边的孔位排布，用扎带固定即可，不会出现走线干涉运动部件的问题。

结构设计上采用对称式布局，四个角部的安装位完全一致，加工时无需区分正反方向，可减少装夹次数，提升数控加工效率，同时对称结构也保证了升降过程中受力均匀，不会出现偏载卡滞的情况。框架表面做了本色阳极氧化处理，既提升了铝合金表面的硬度与耐磨性能，避免赛事中频繁拆装造成的表面刮伤，也不会增加额外的重量。在实际装配调试过程中，该框架的孔位同轴度控制在0.1mm以内，穿装光轴时无需额外修磨，轴承压入后无旷量，升降运动过程顺畅无卡顿，在连续多次的循环升降测试中，结构形变量小于0.05mm，完全满足赛事中高精度动作的执行要求。

针对赛事中可能出现的碰撞场景，框架的四个外角做了R5圆角处理，既避免尖锐边角在对抗中刮蹭其他机器人或场地组件，也能减少碰撞时的应力集中，防止框架受冲击后出现开裂变形。框架上的所有安装孔均做了倒角处理，螺丝拧入时不会出现毛刺刮伤螺丝螺纹的情况，可提升装配效率，也方便赛后的拆解维护与配件更换。该结构可直接作为升降轿厢的主体框架使用，配合对应的驱动与导向组件，即可完成完整的升降功能单元搭建，也可根据具体赛事任务需求，在框架上加装拓展安装板，固定额外的执行元件，适配不同的任务动作要求。
