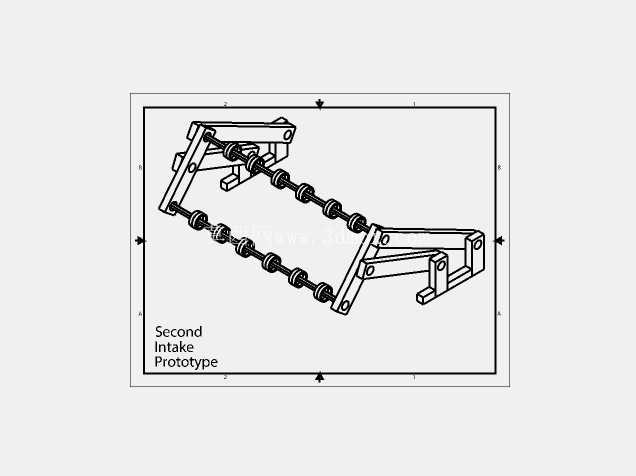

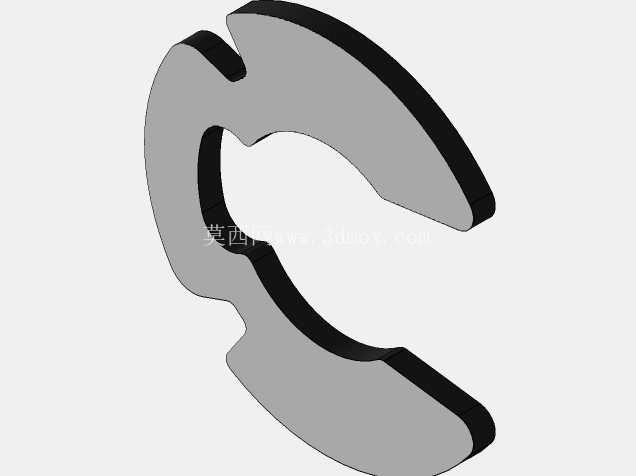

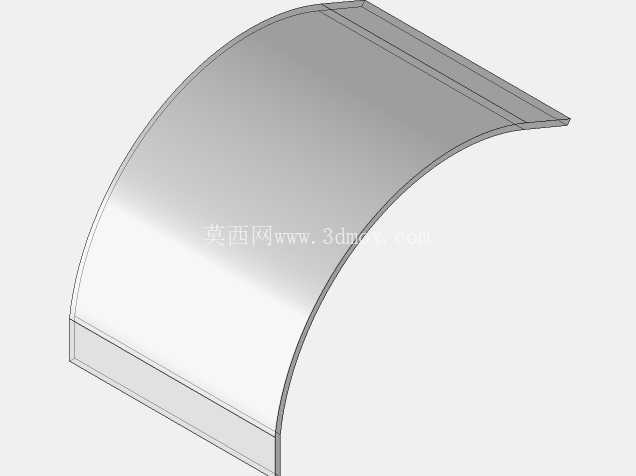

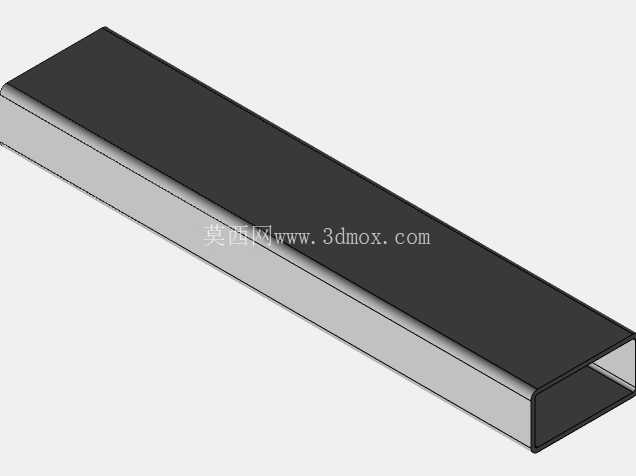

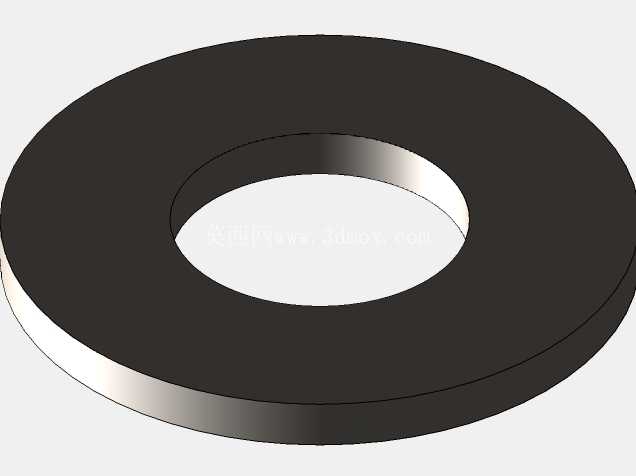

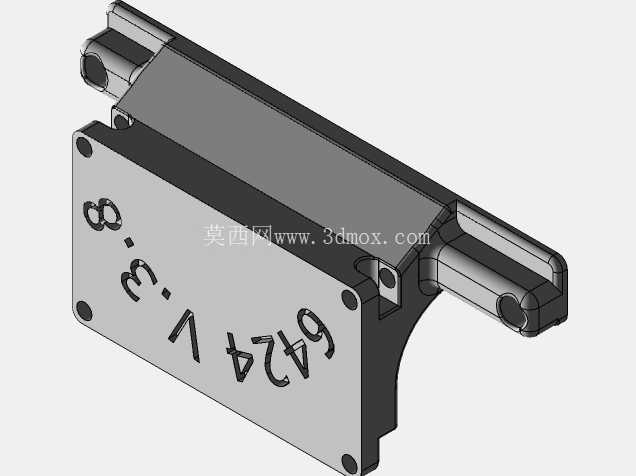

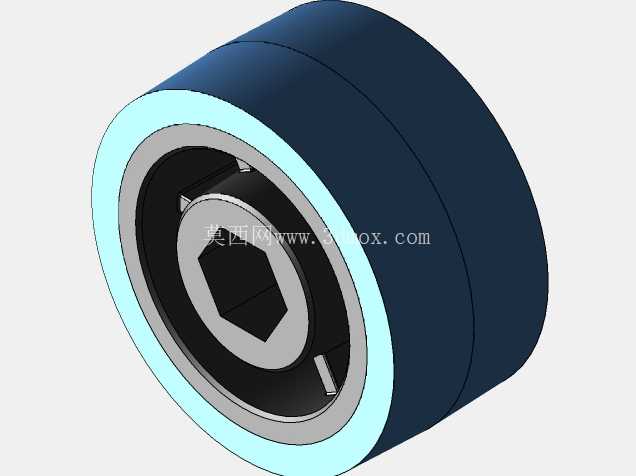

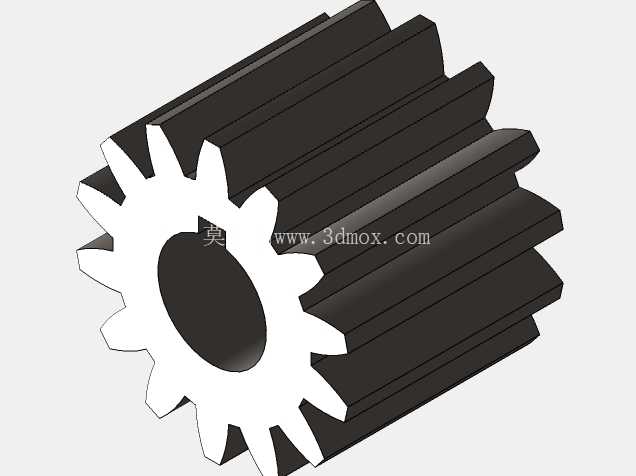

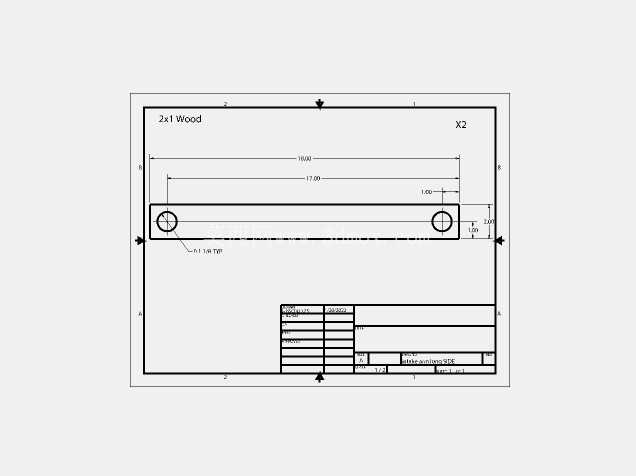

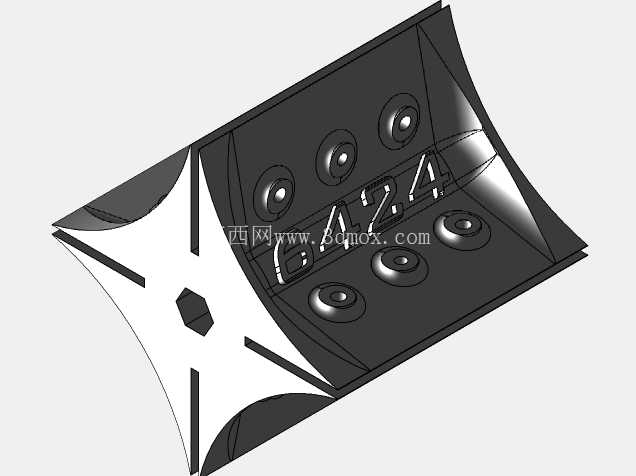

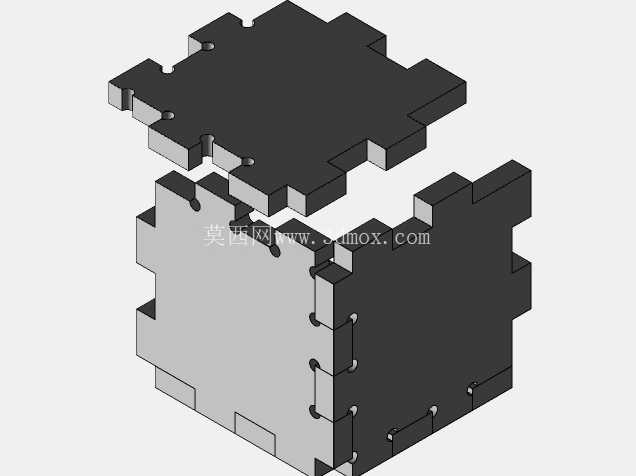

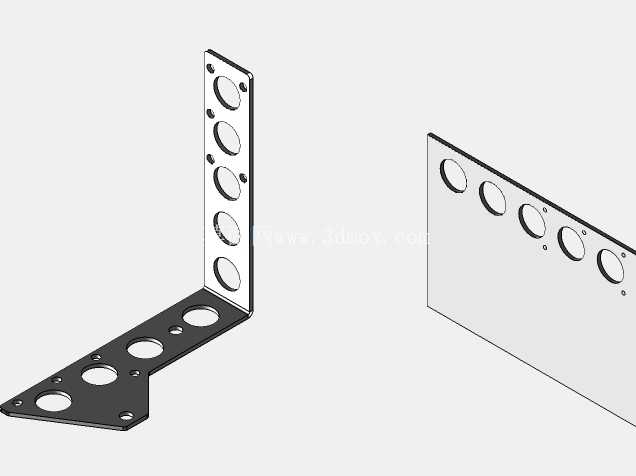

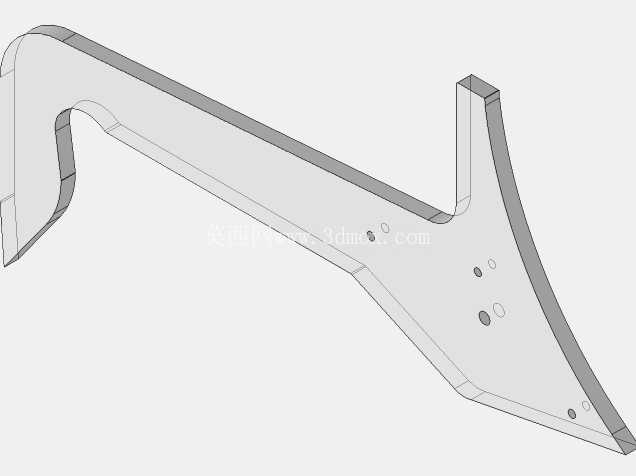

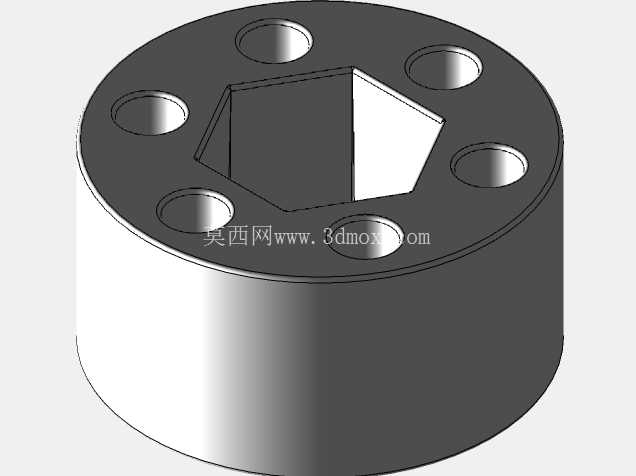

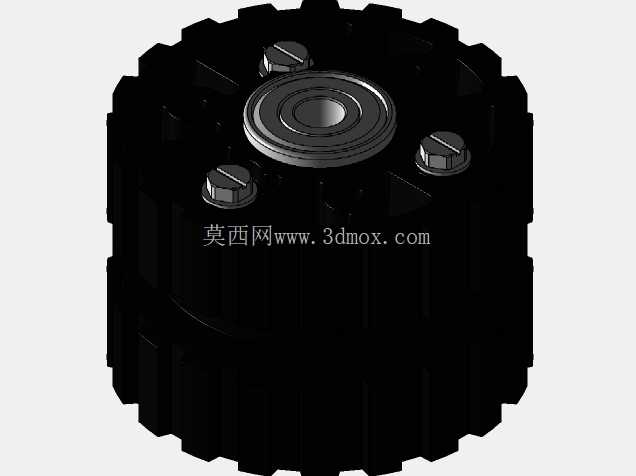

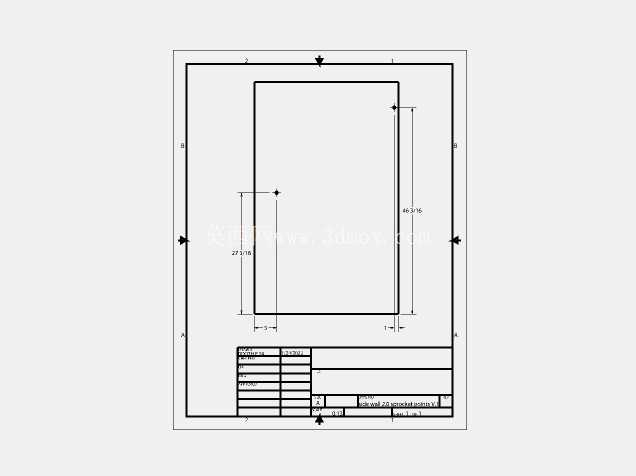

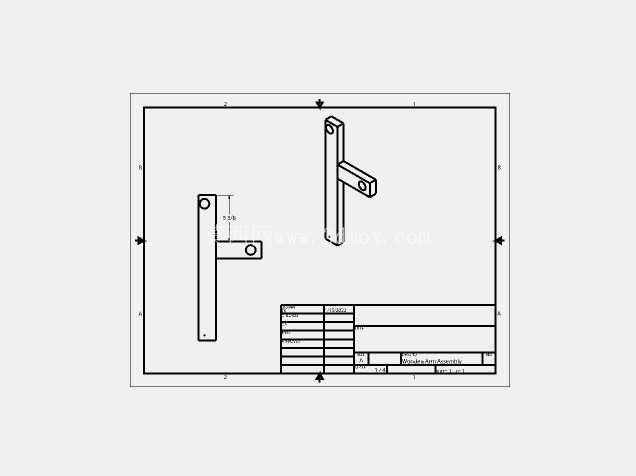

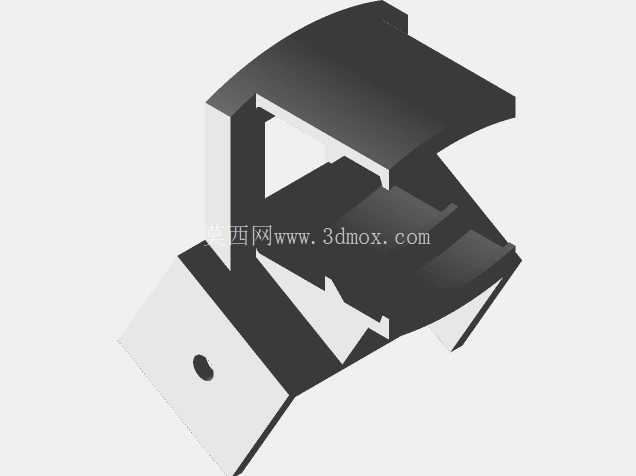

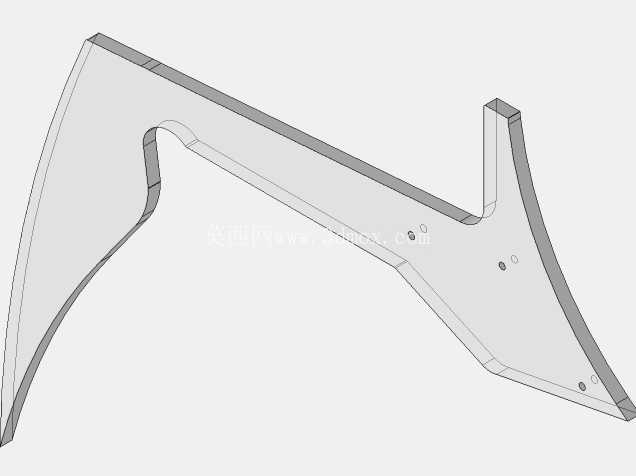

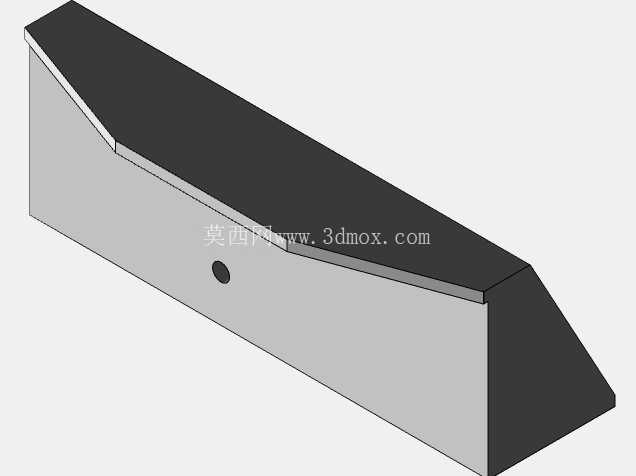

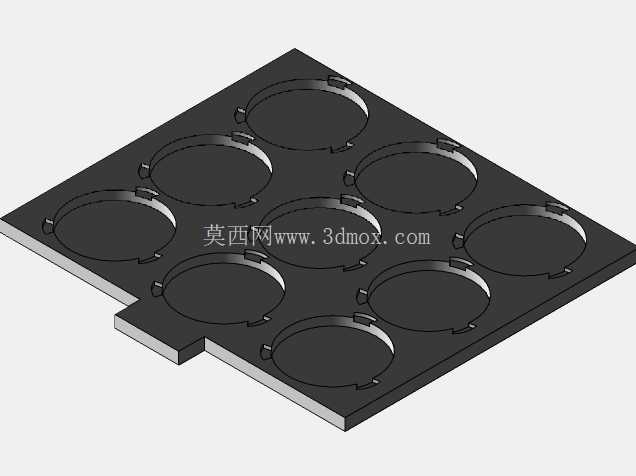

机器人赛事用带法兰衬套结构件

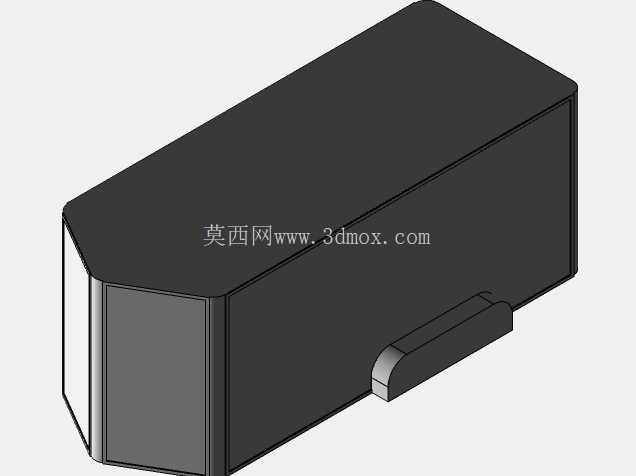

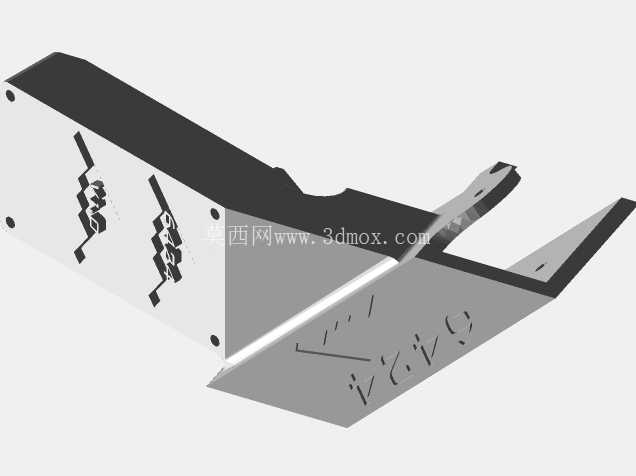

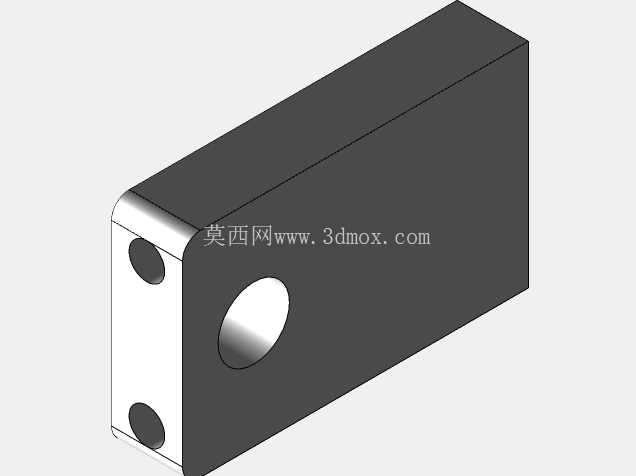

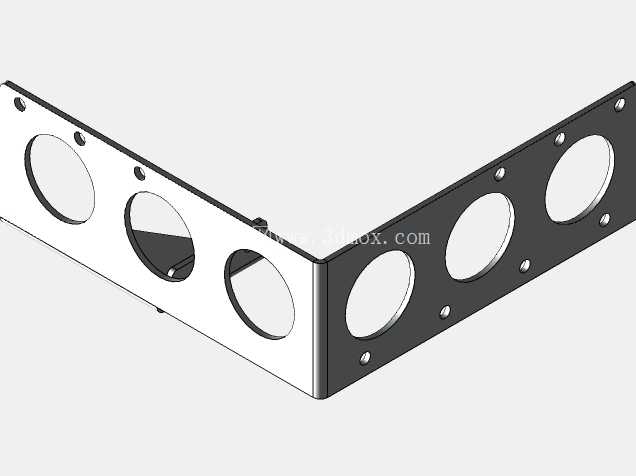

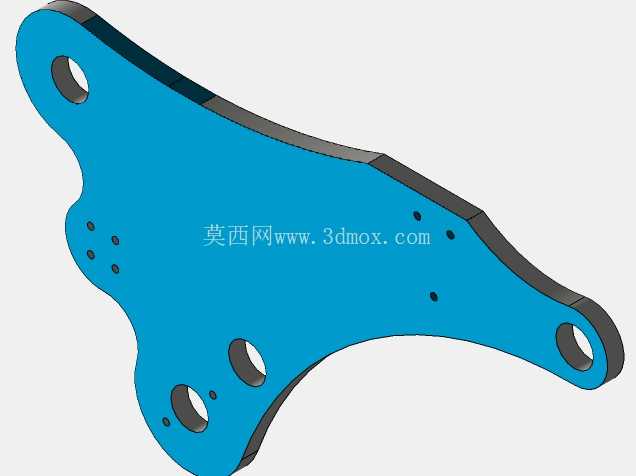

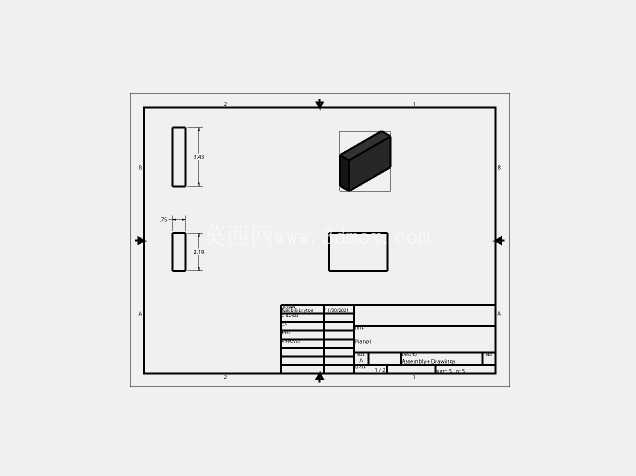

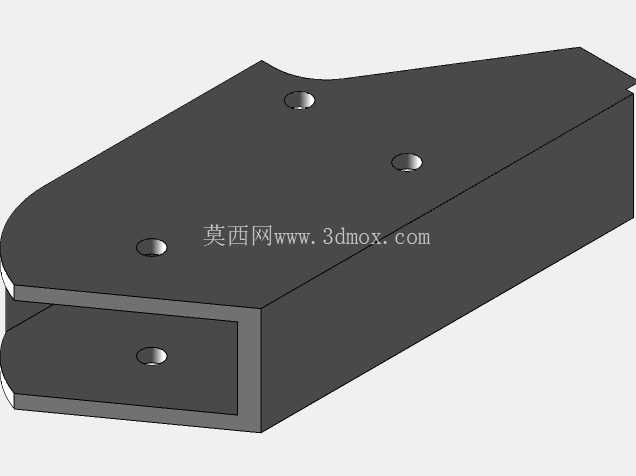

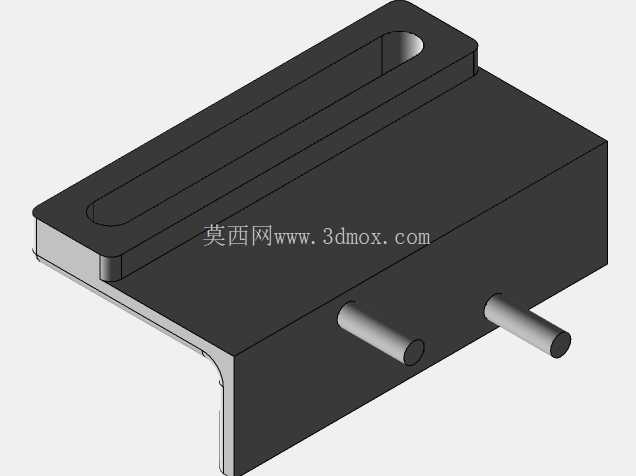

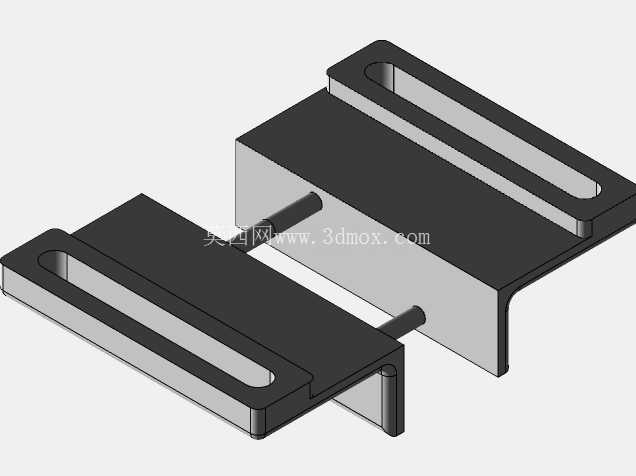

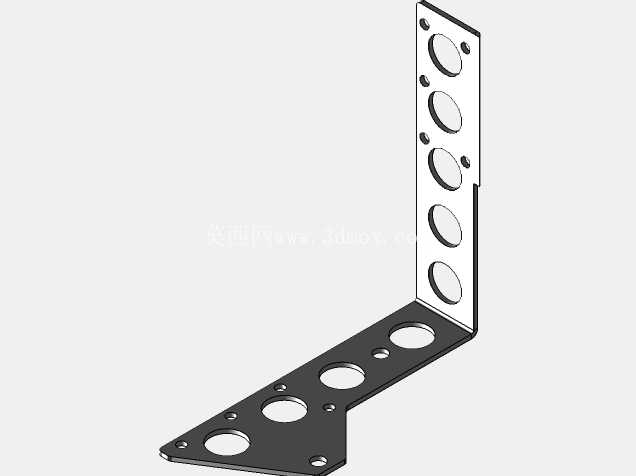

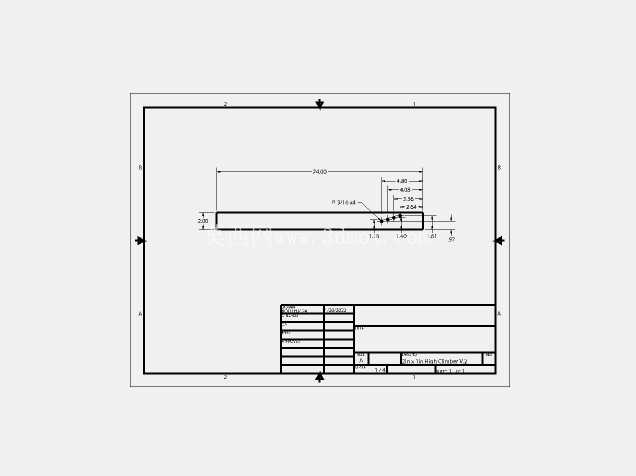

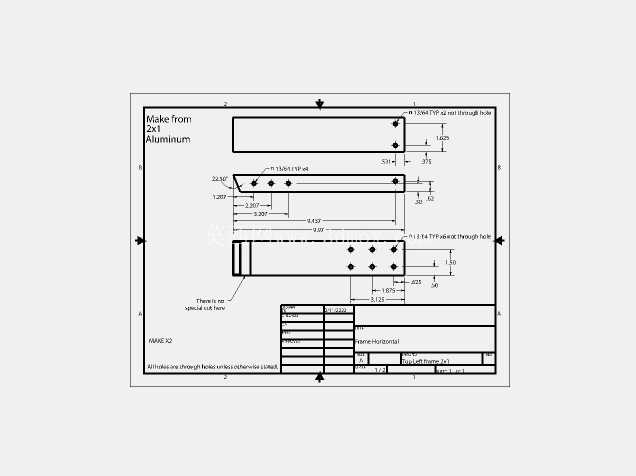

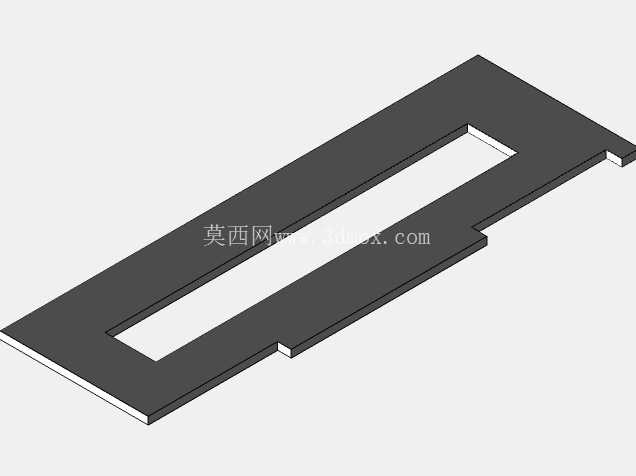

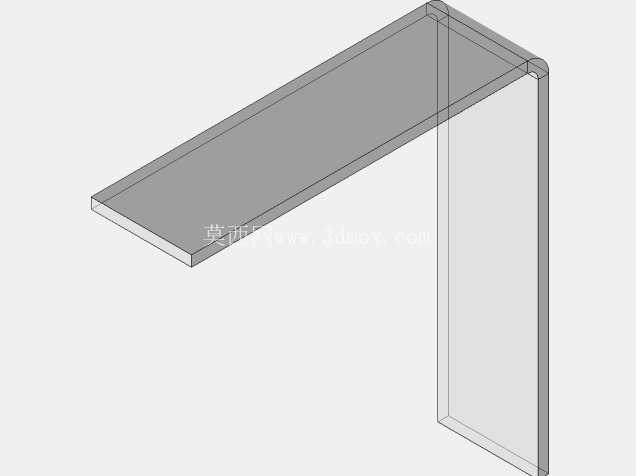

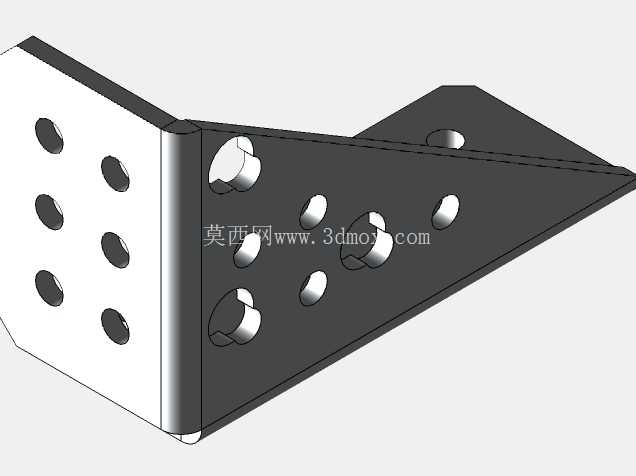

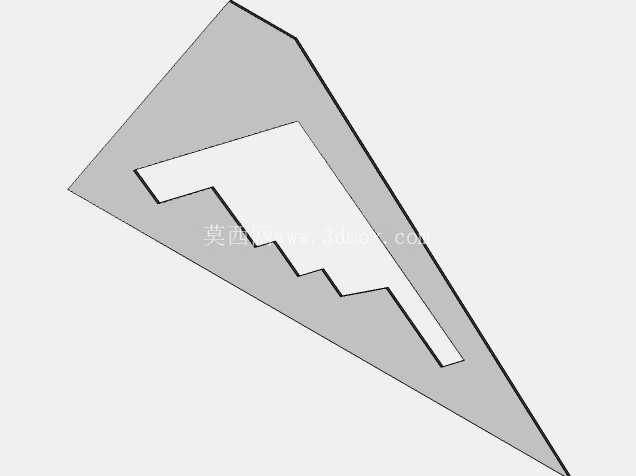

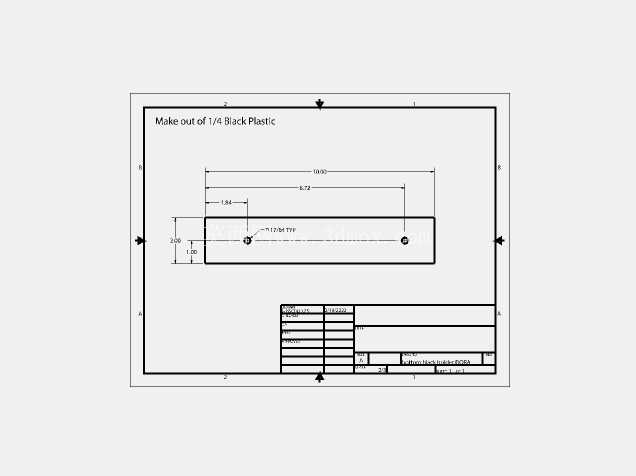

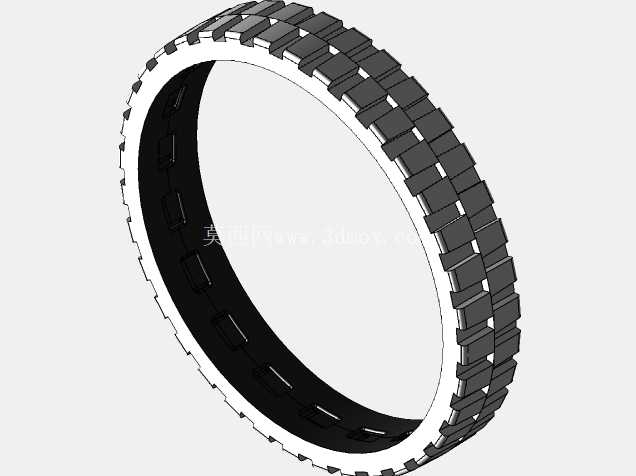

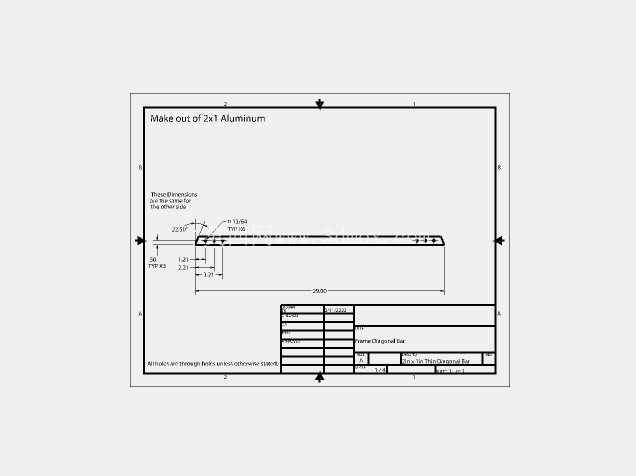

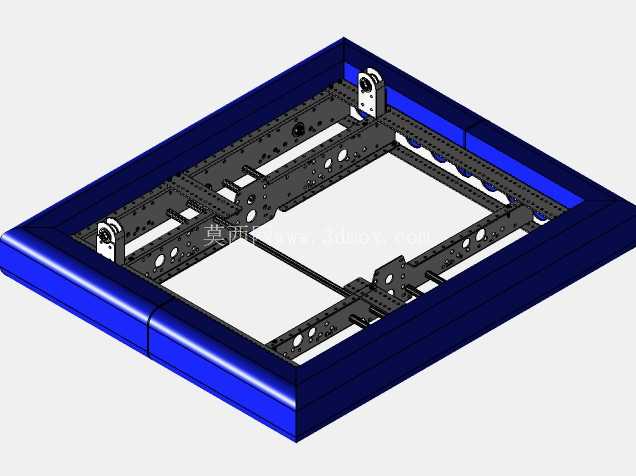

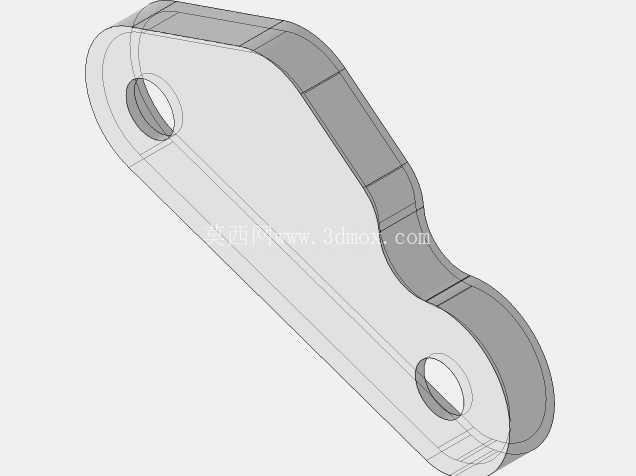

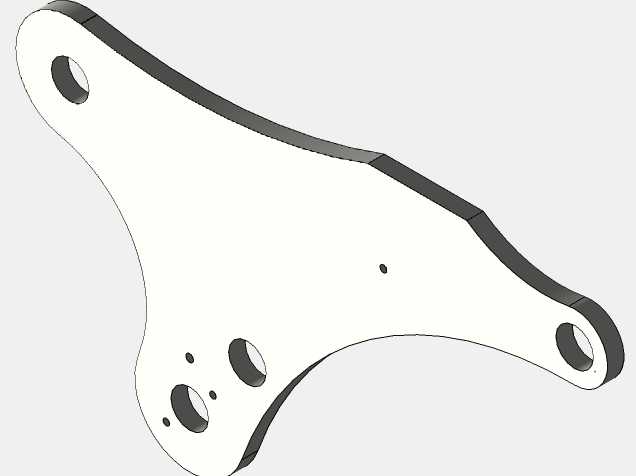

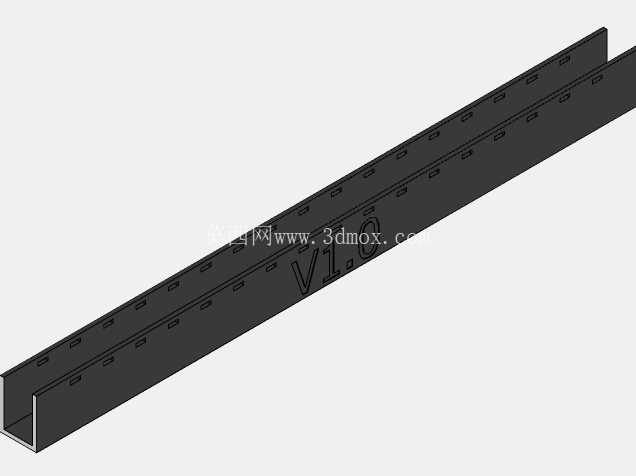

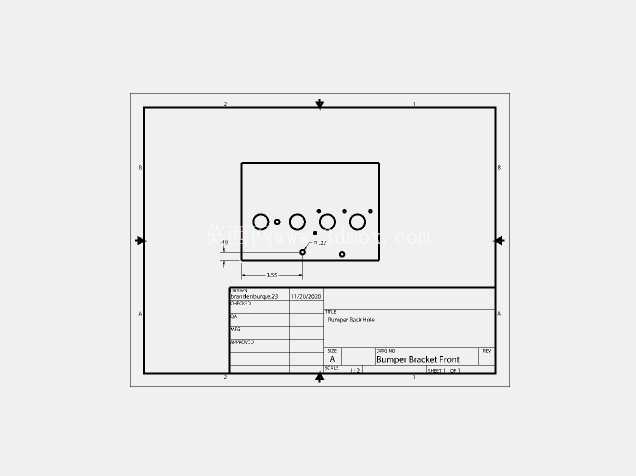

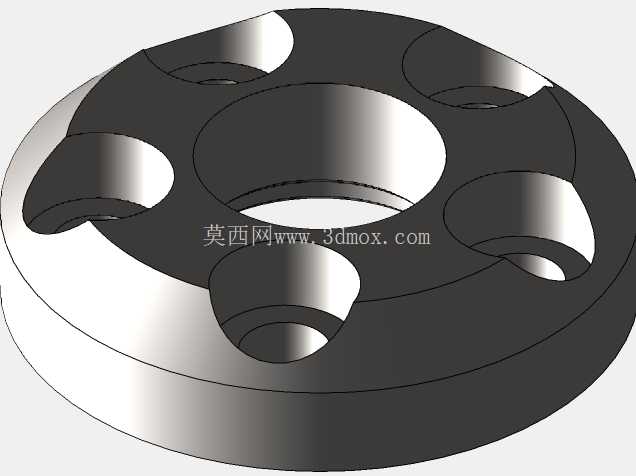

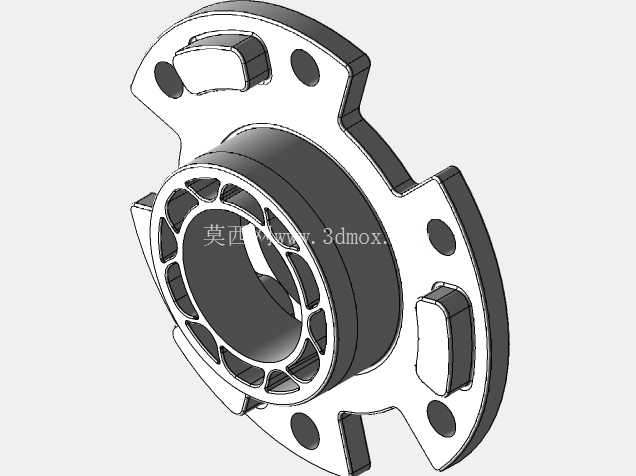

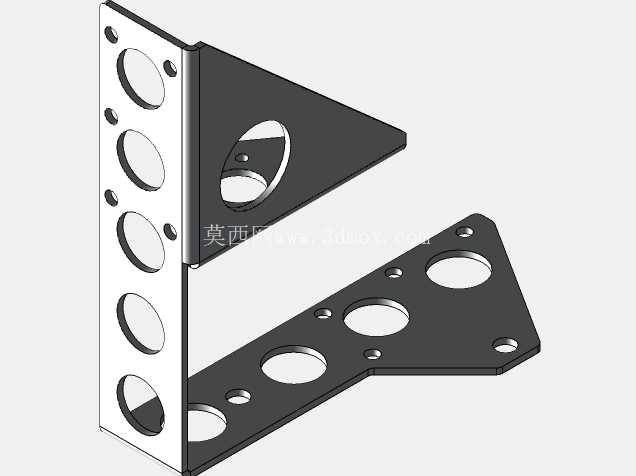

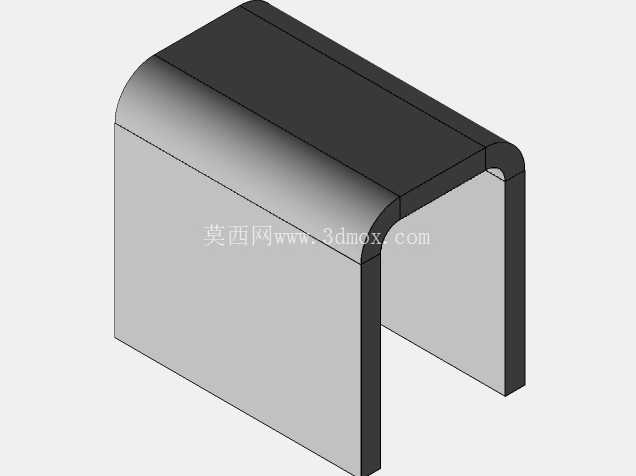

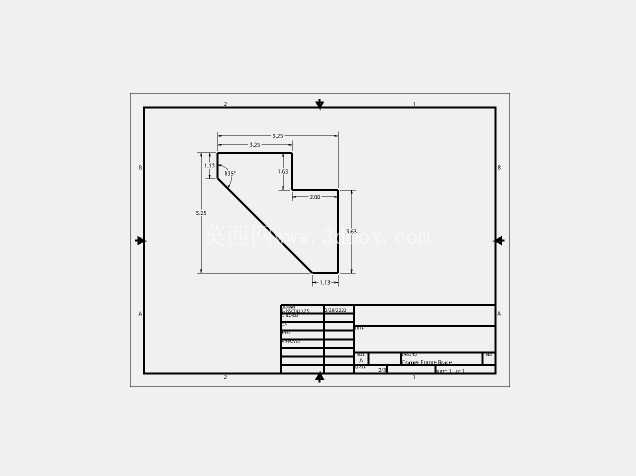

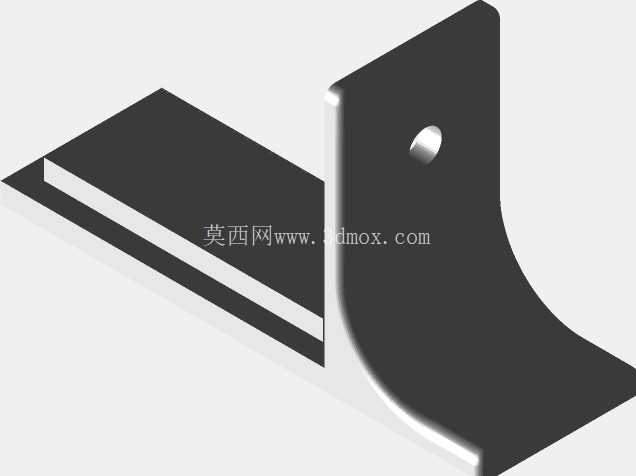

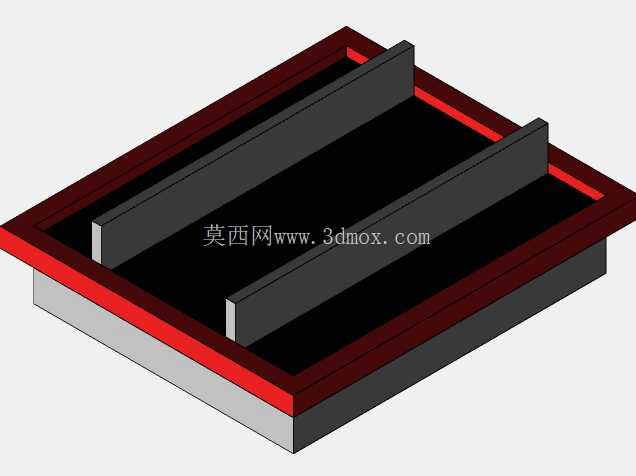

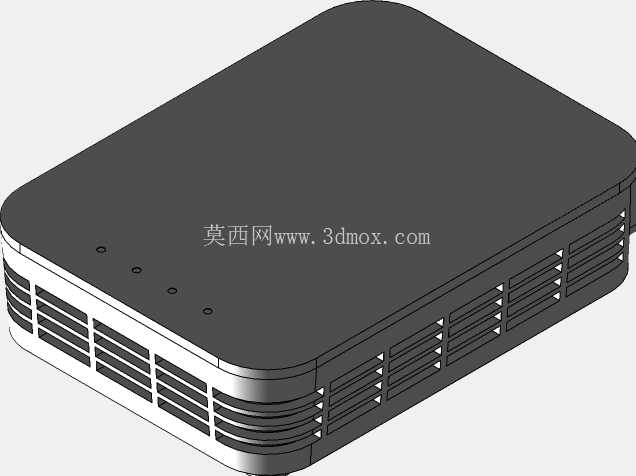

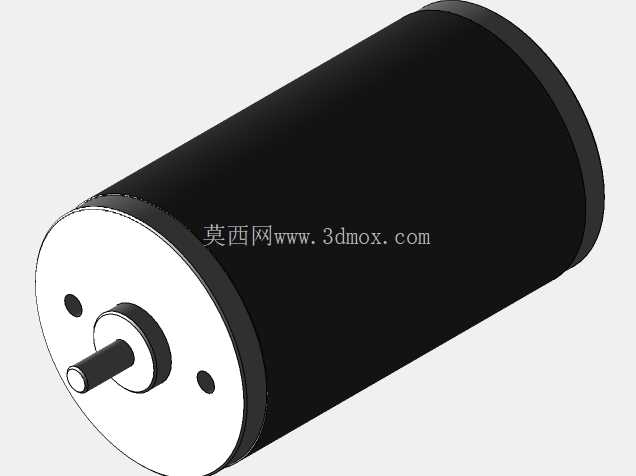

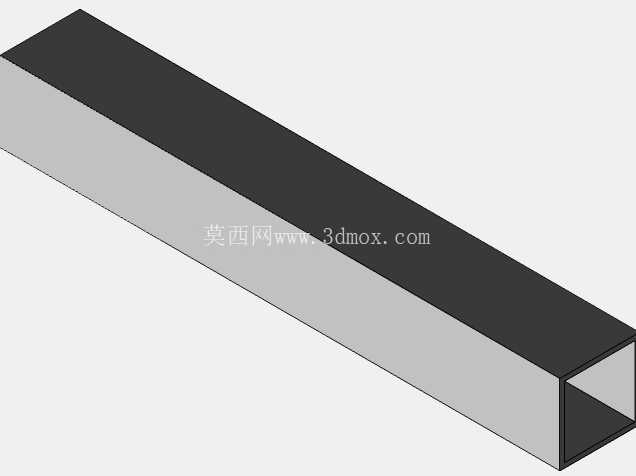

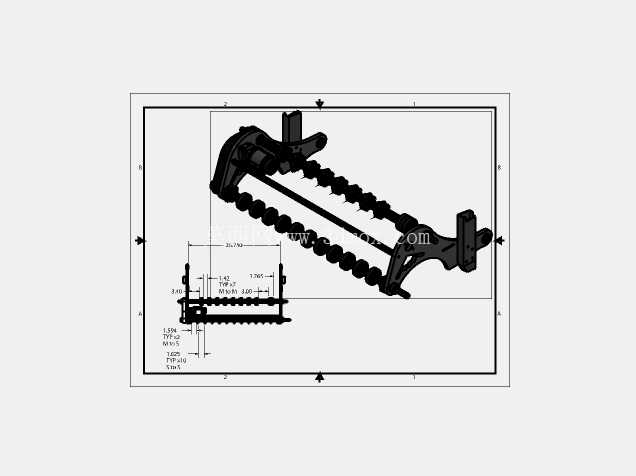

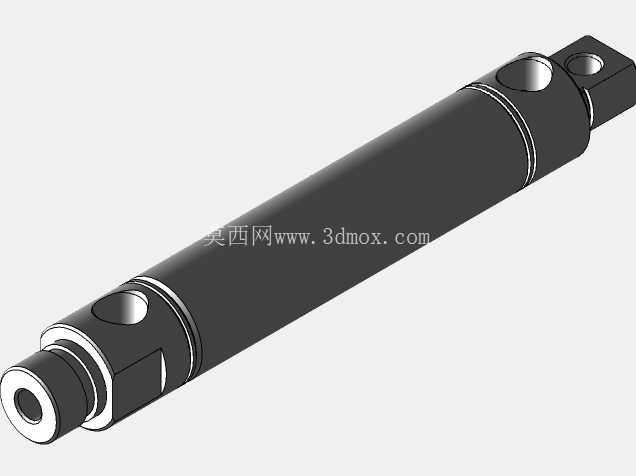

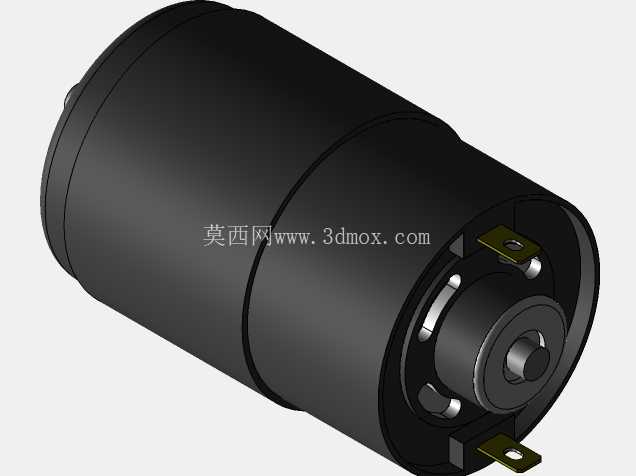

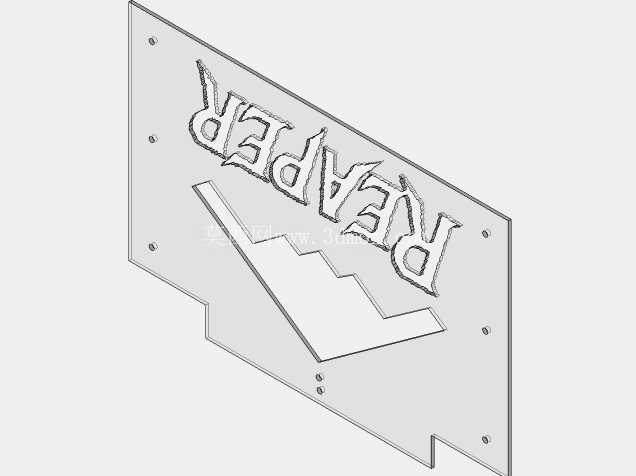

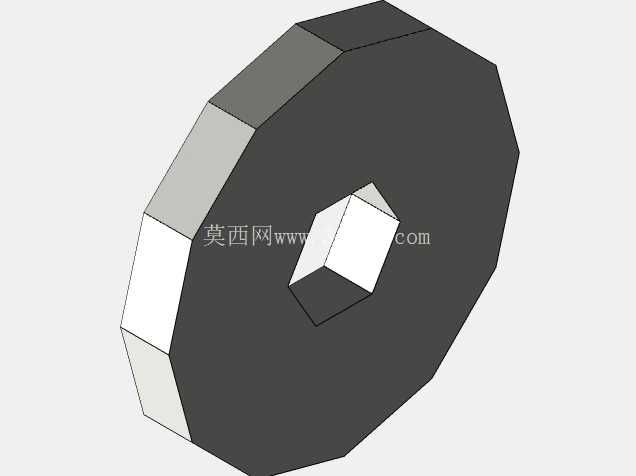

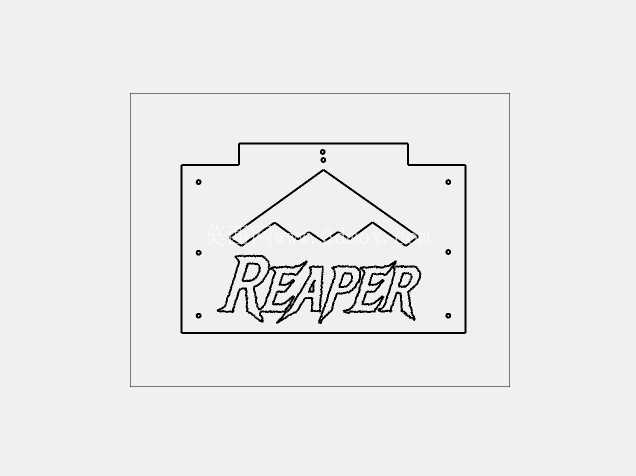

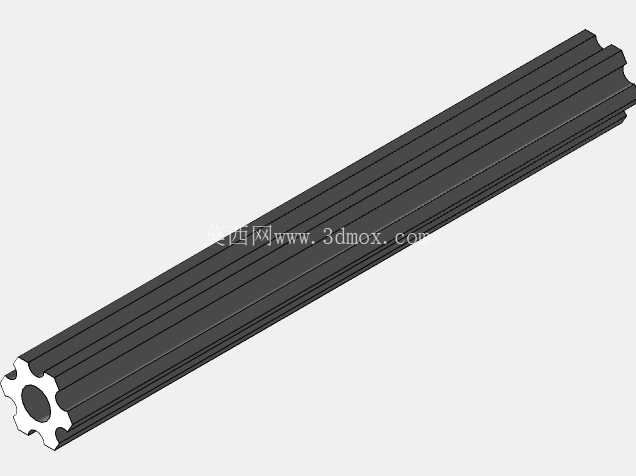

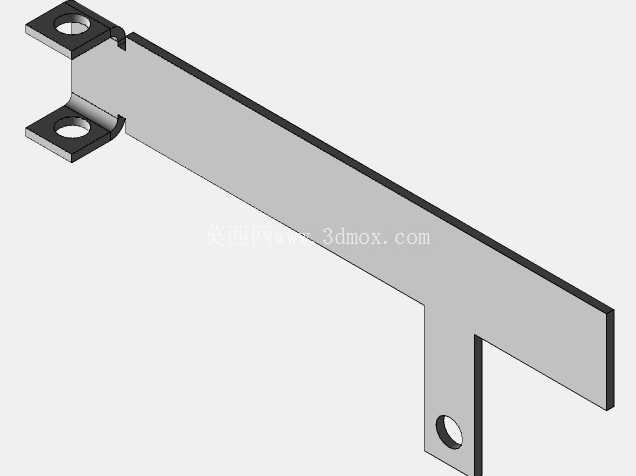

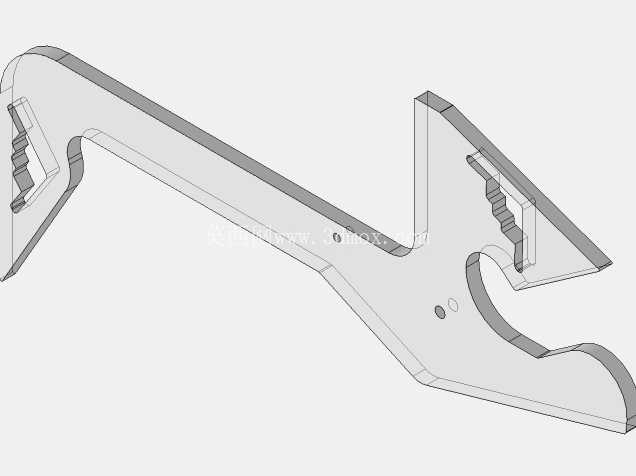

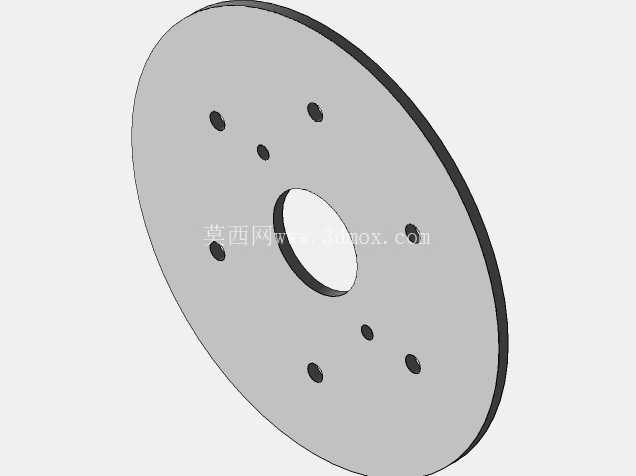

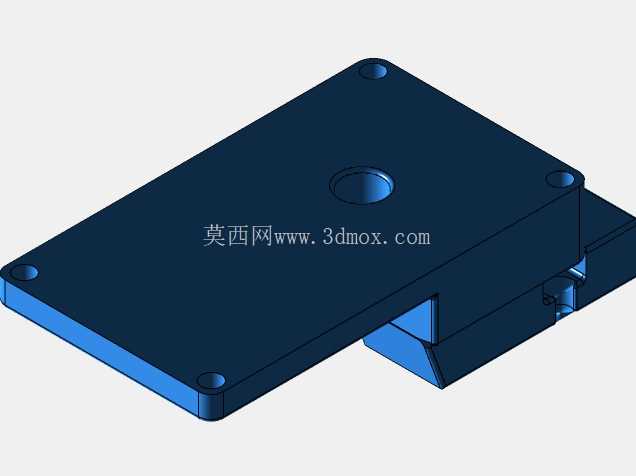

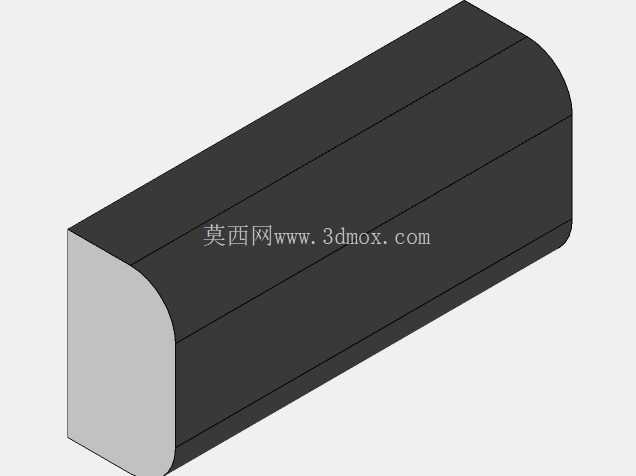

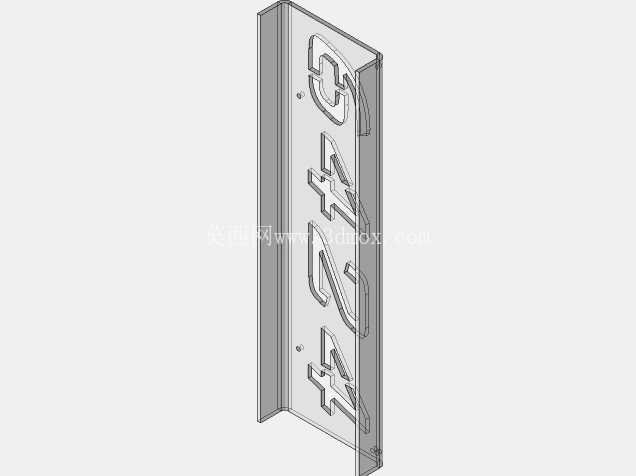

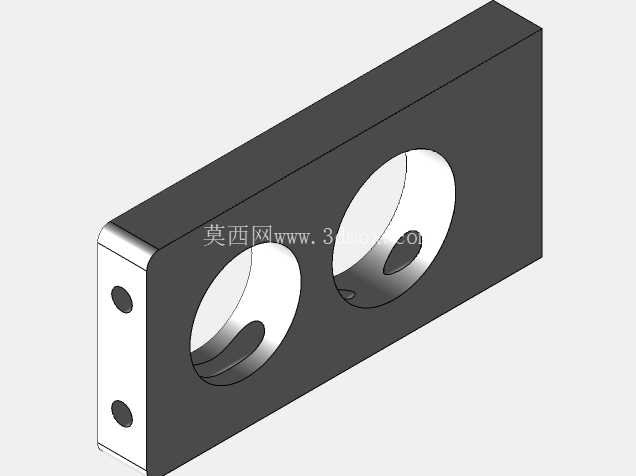

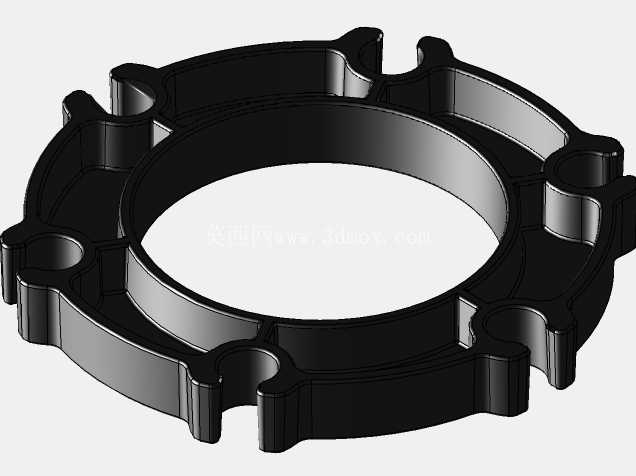

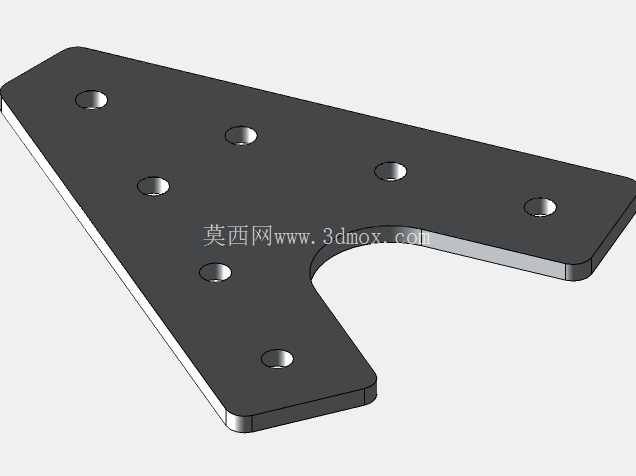

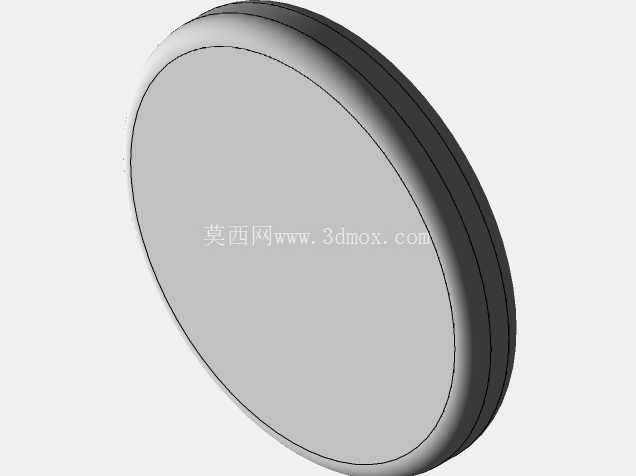

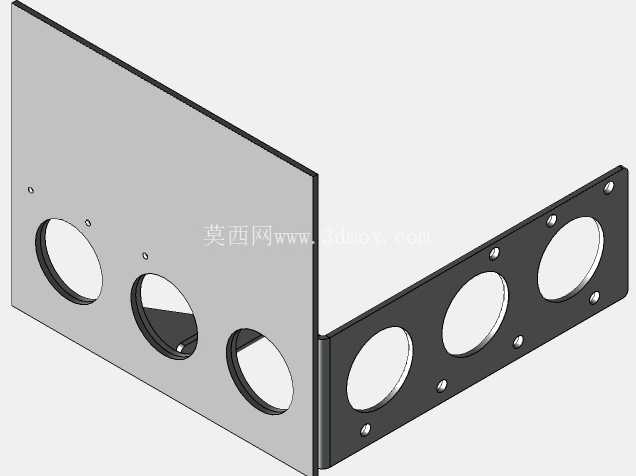

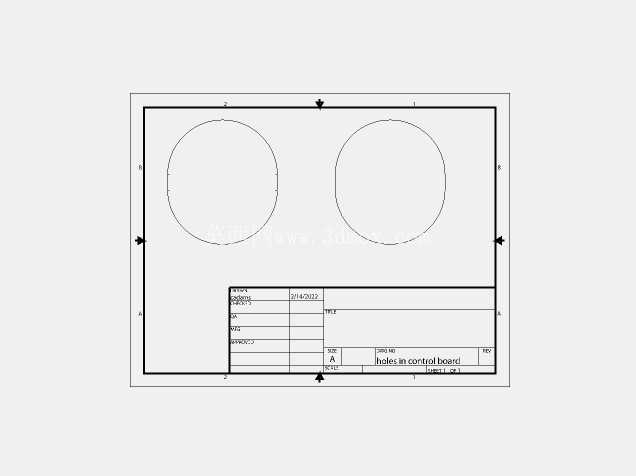

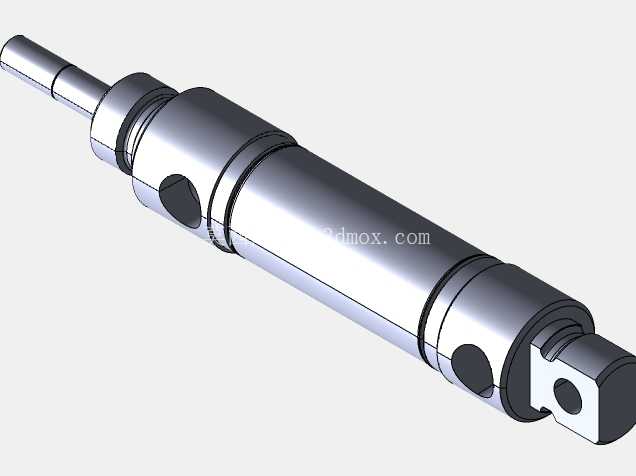

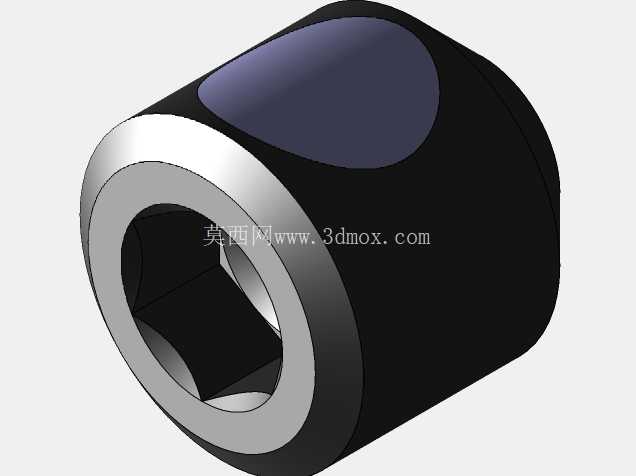

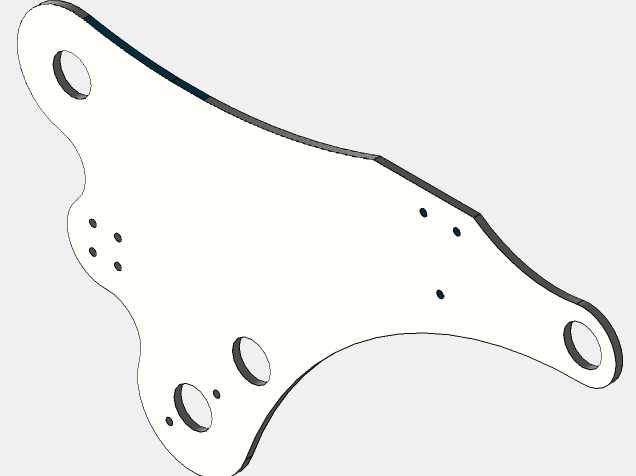

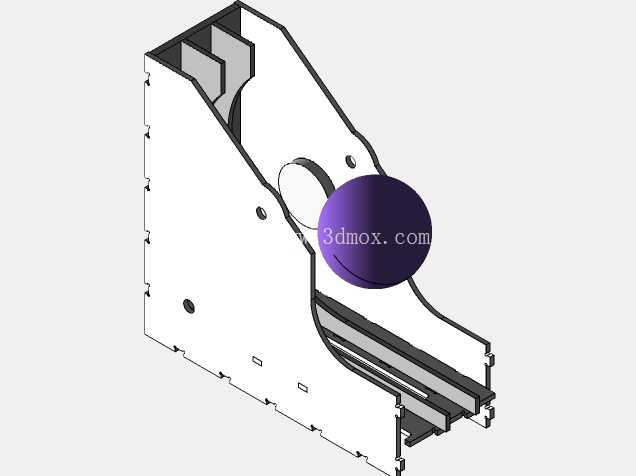

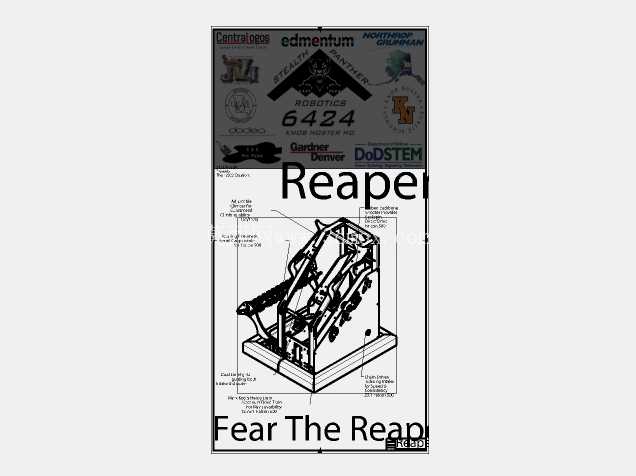

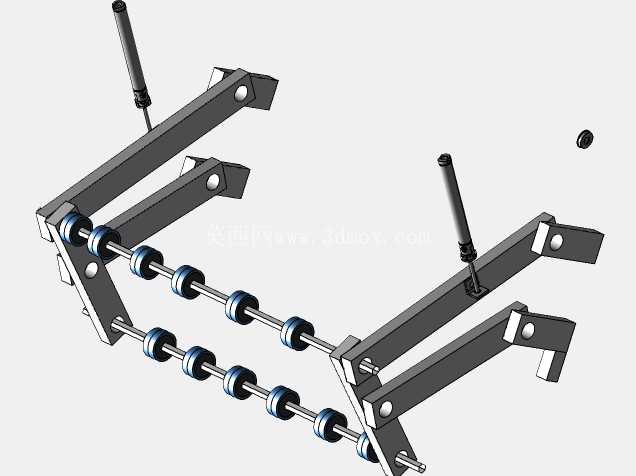

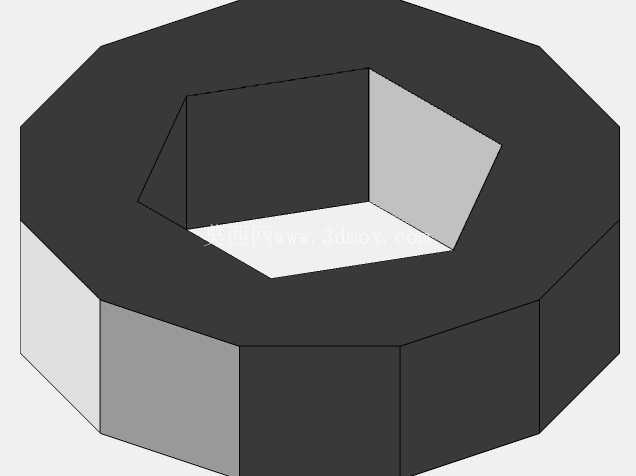

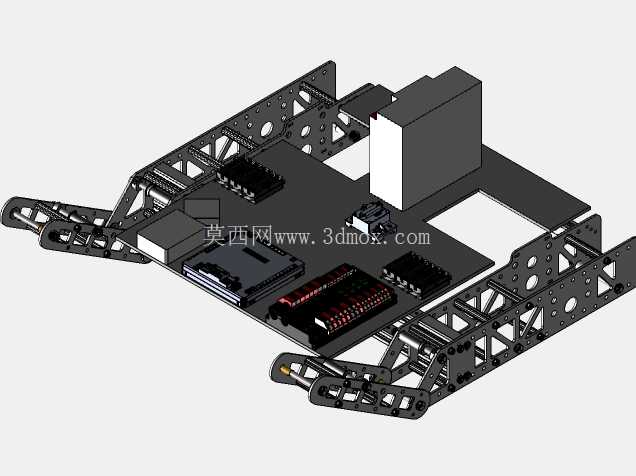

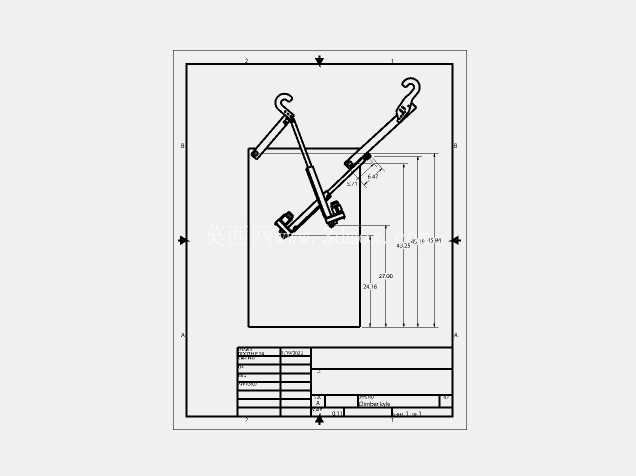

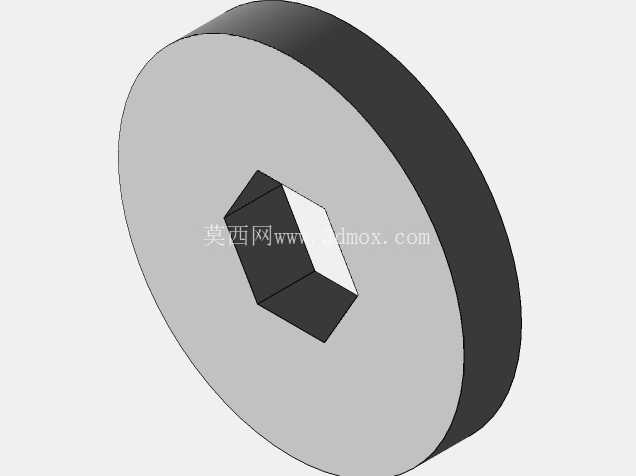

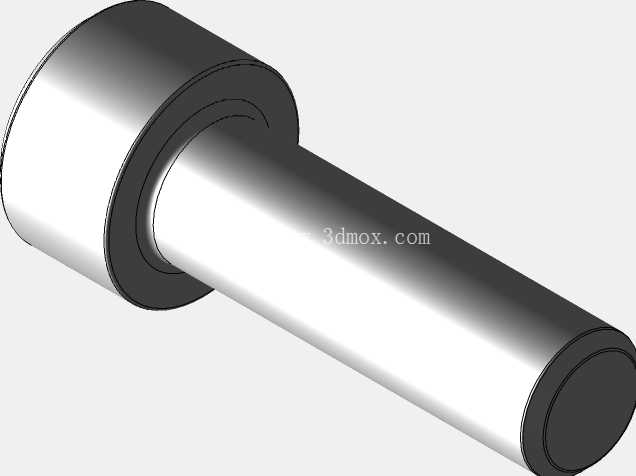

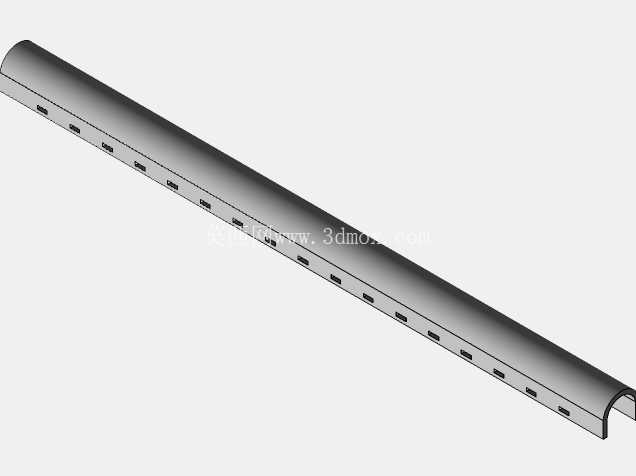

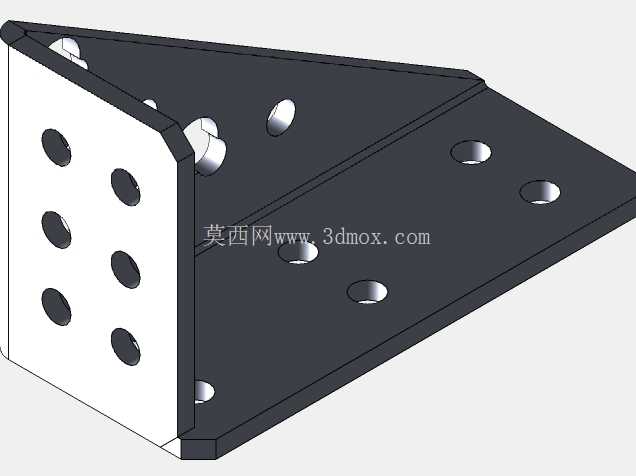

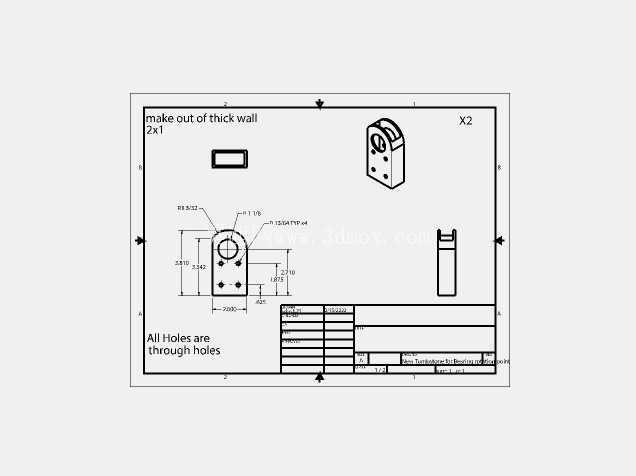

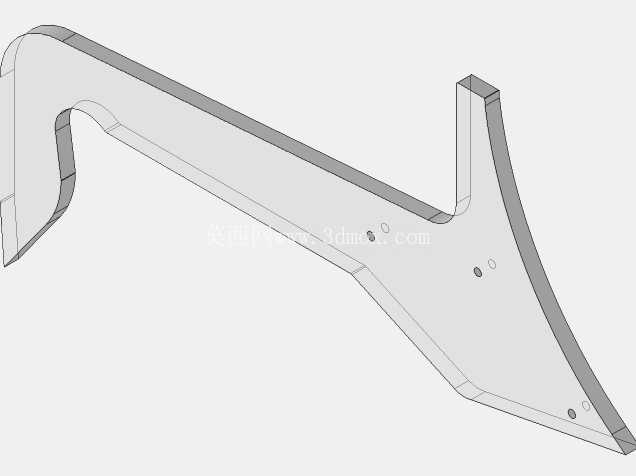

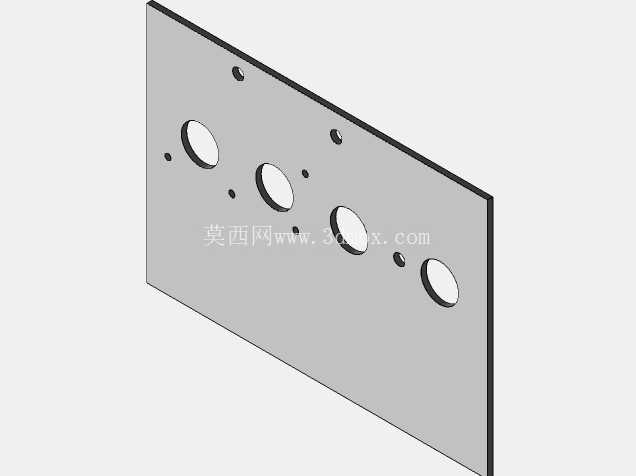

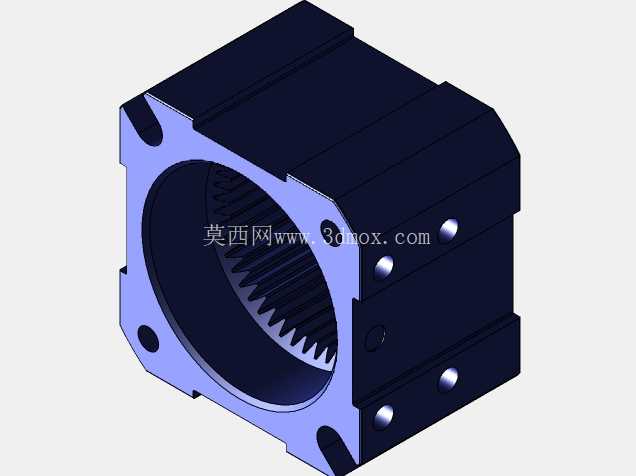

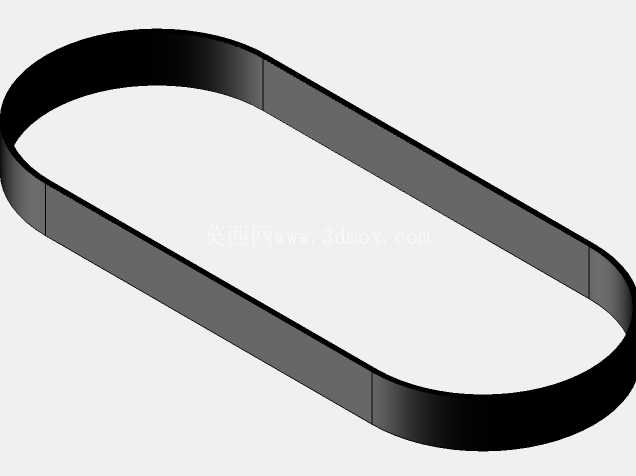

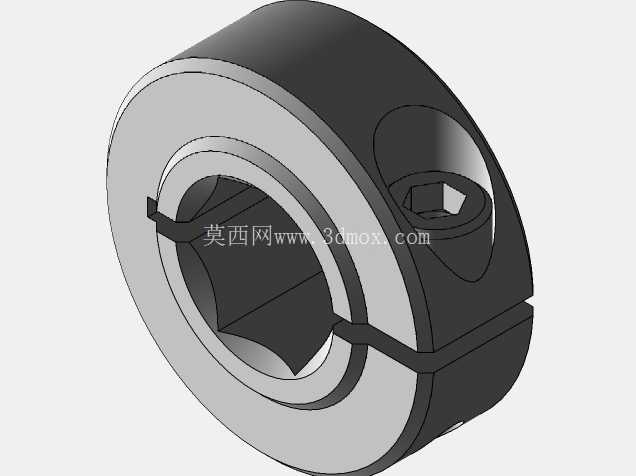

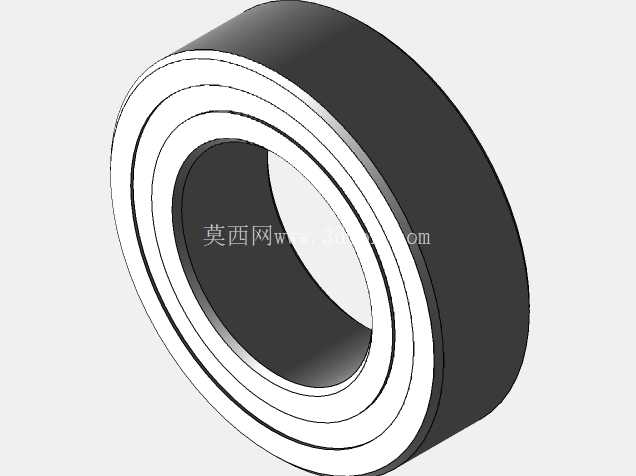

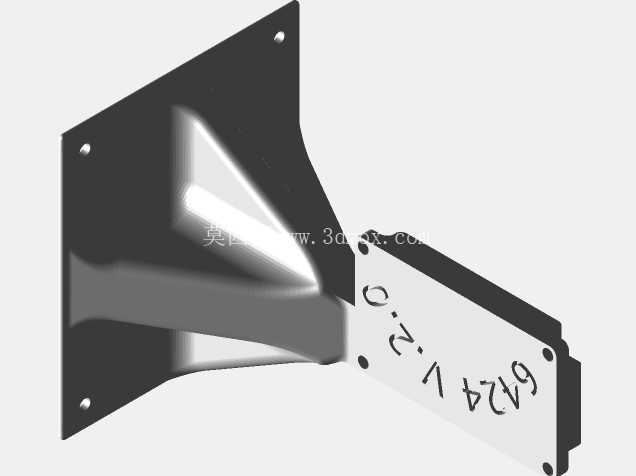

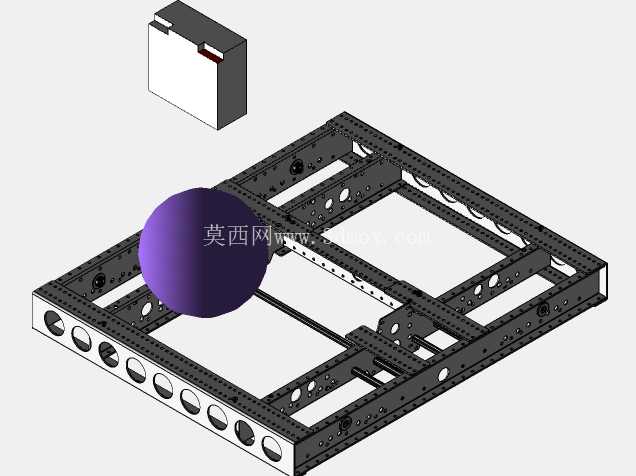

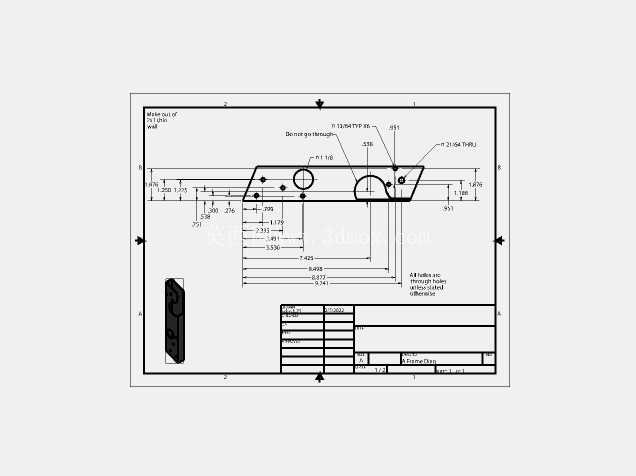

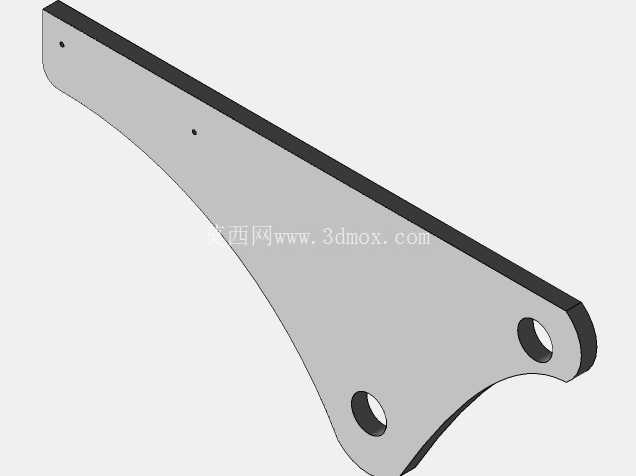

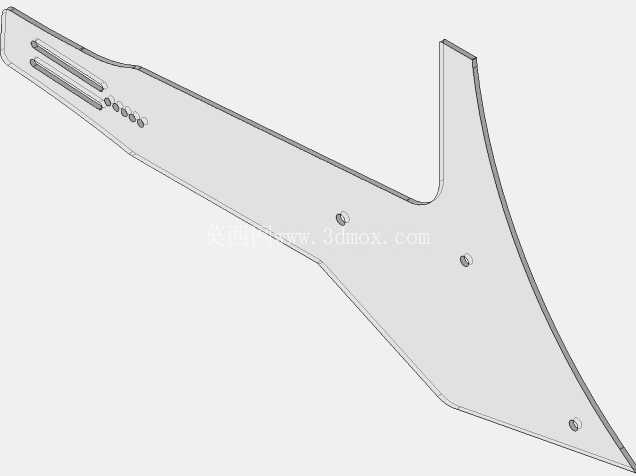

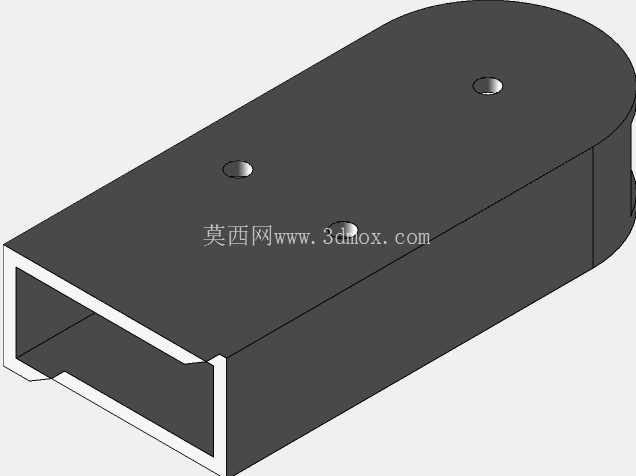

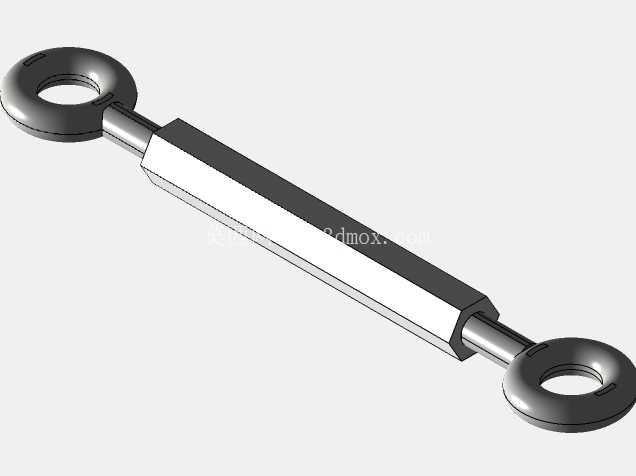

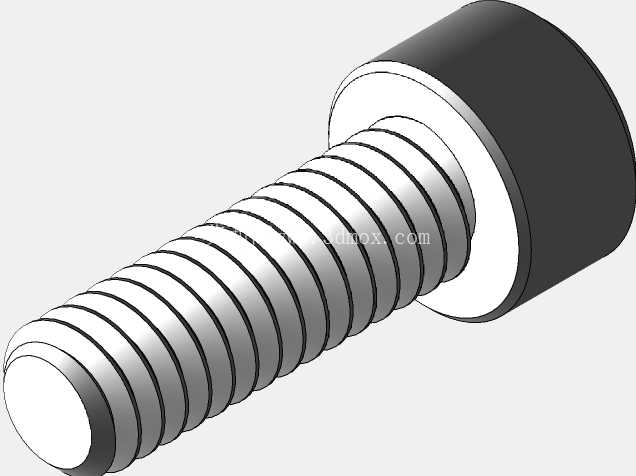

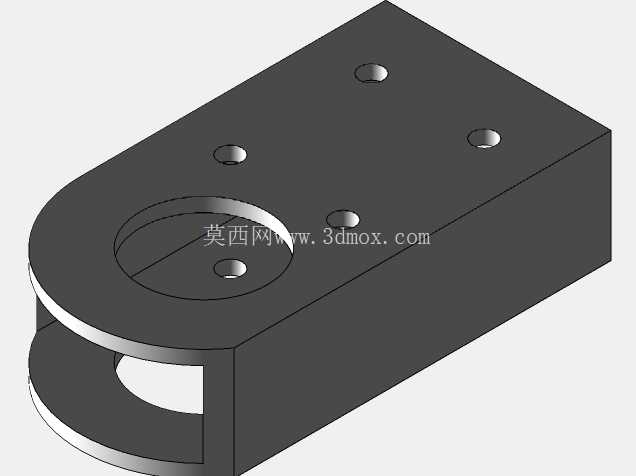

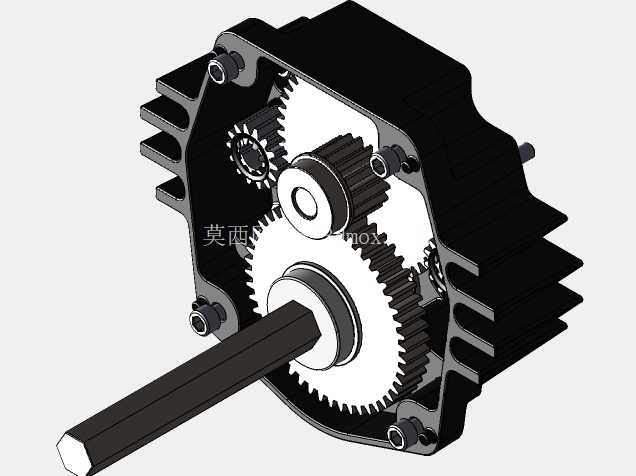

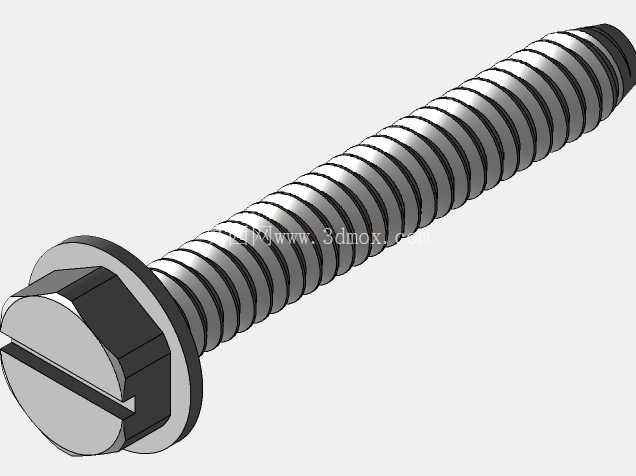

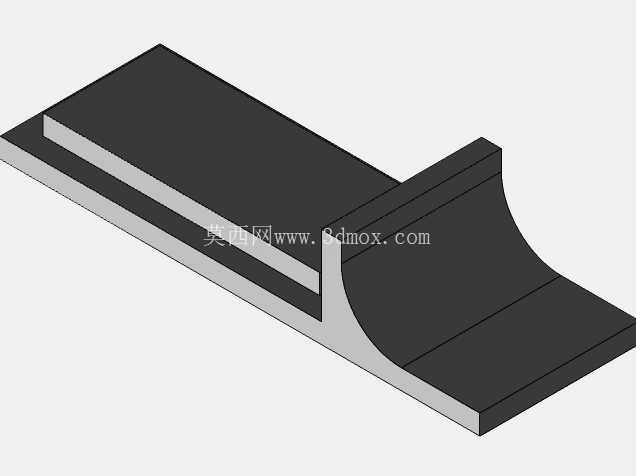

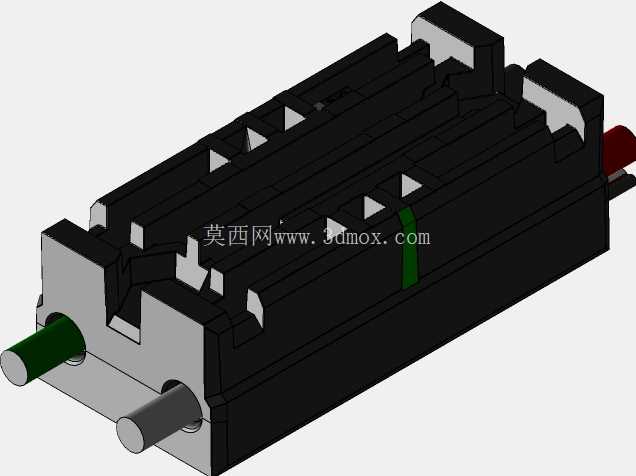

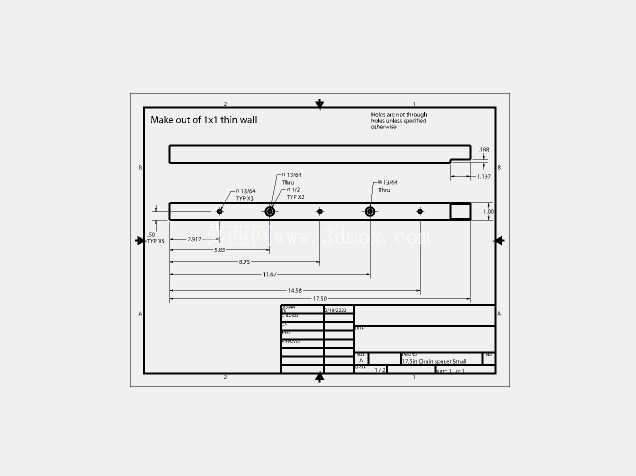

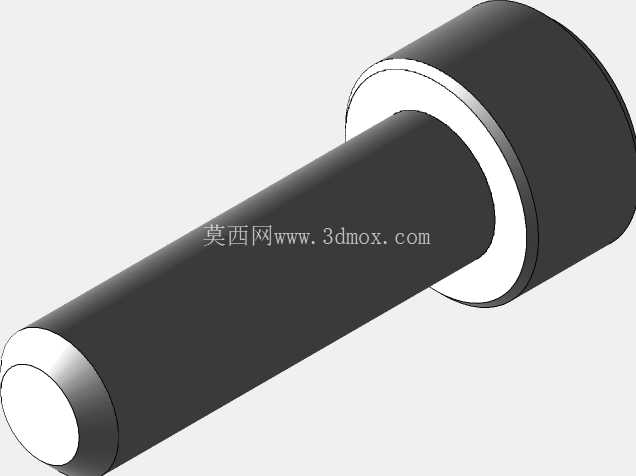

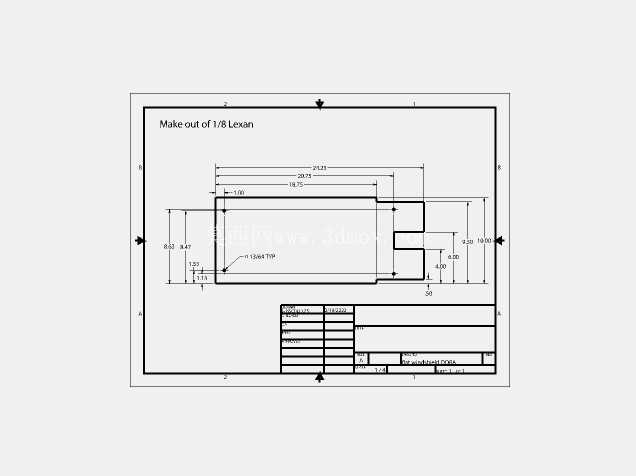

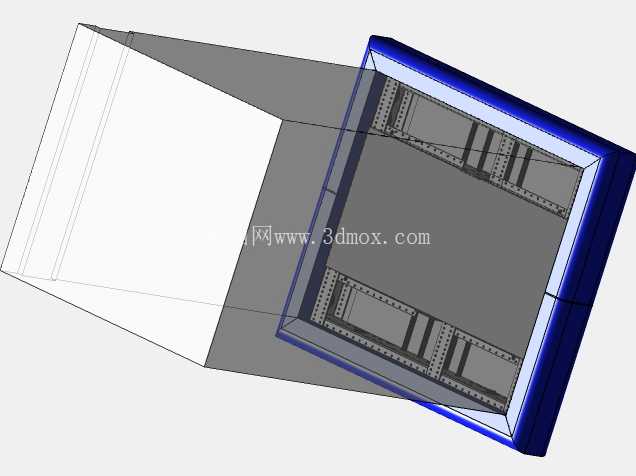

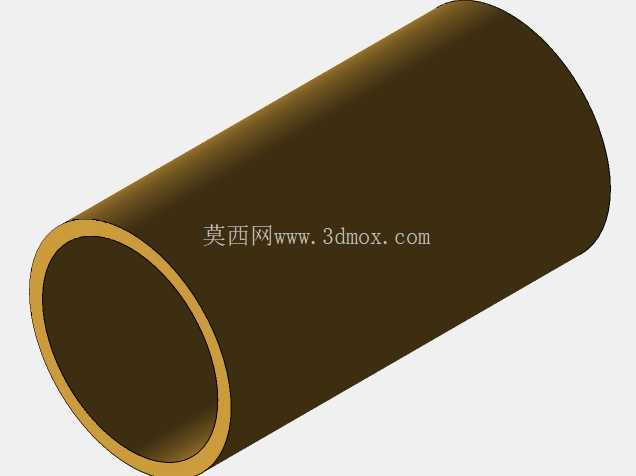

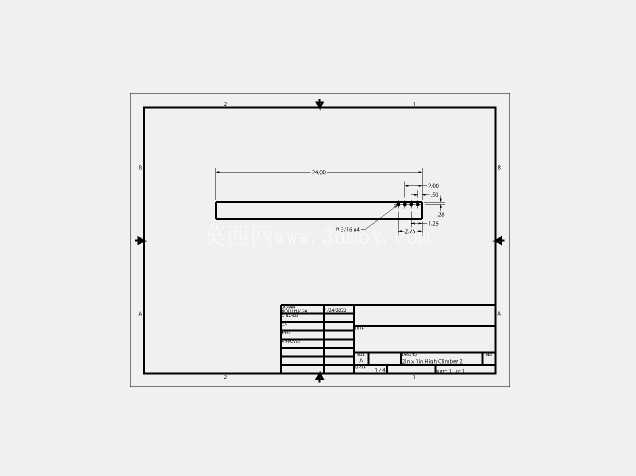

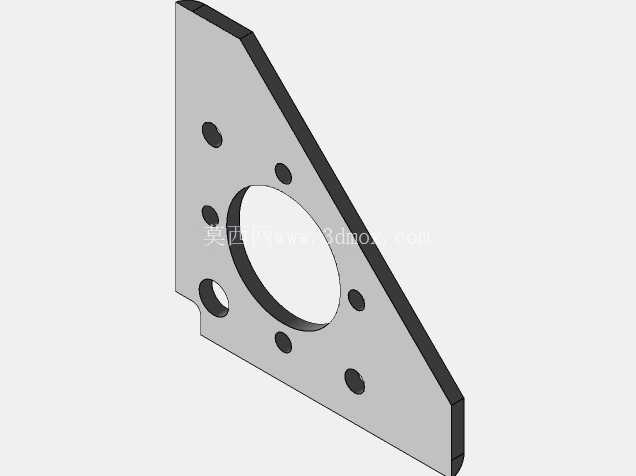

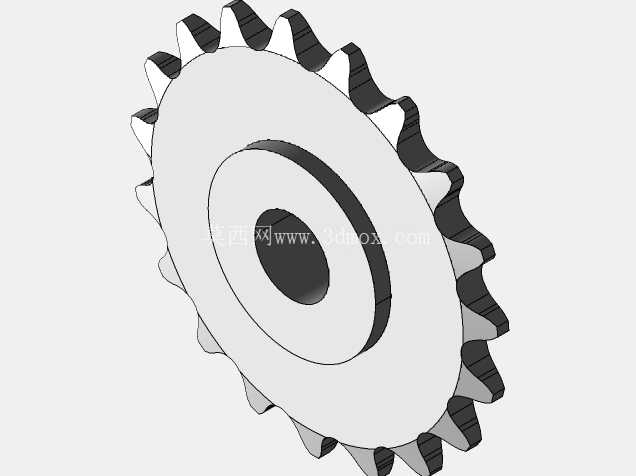

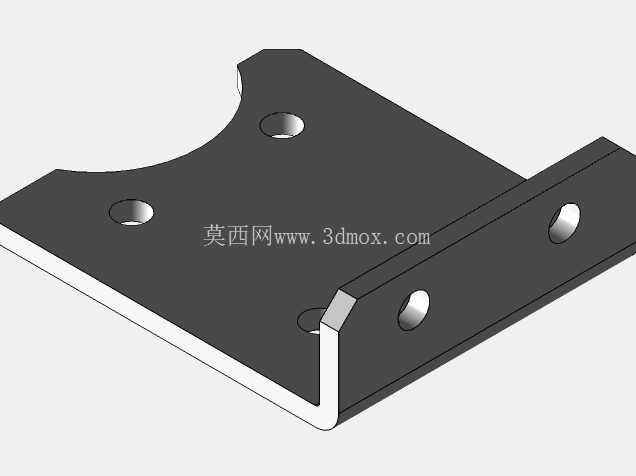

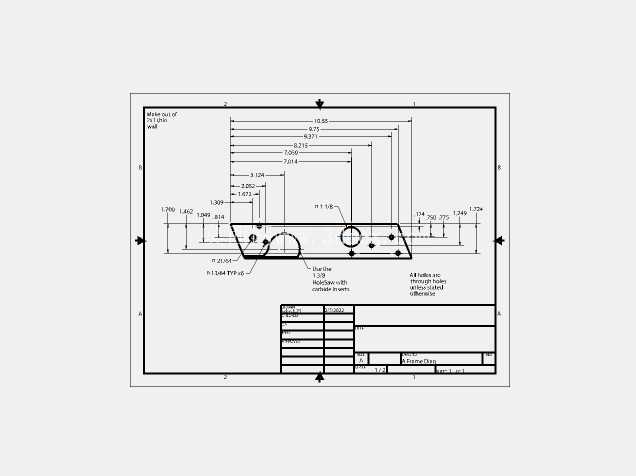

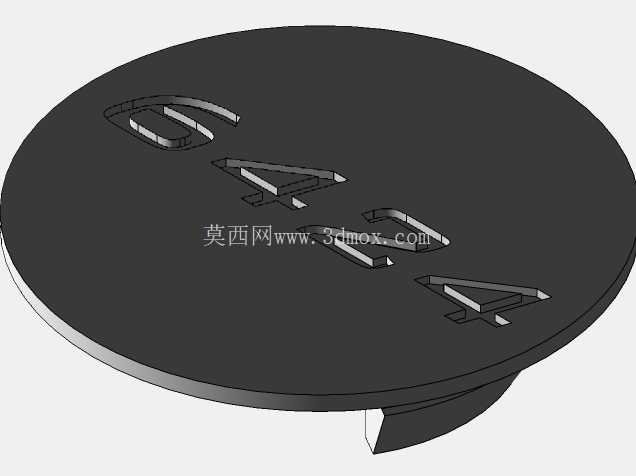

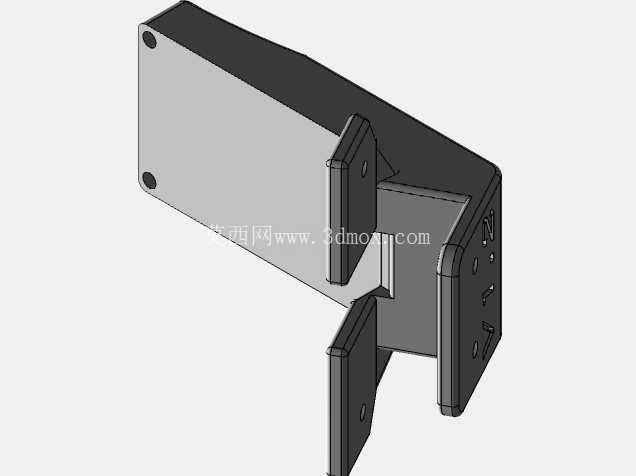

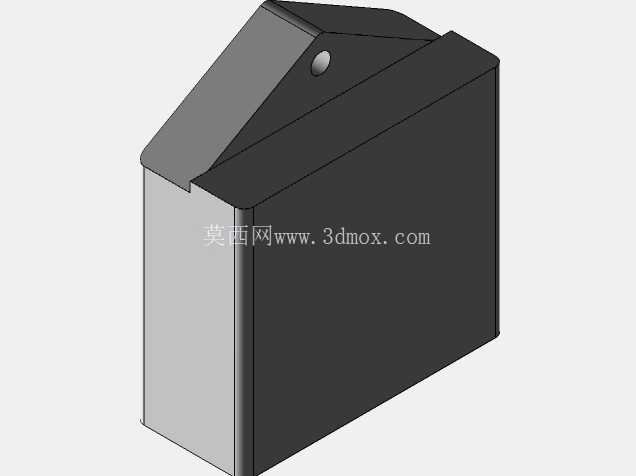

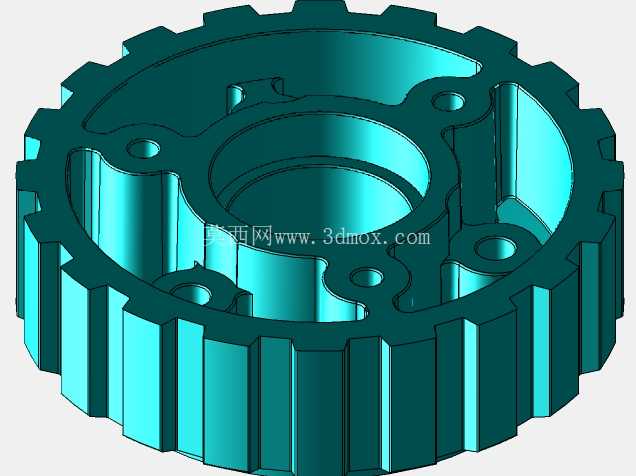

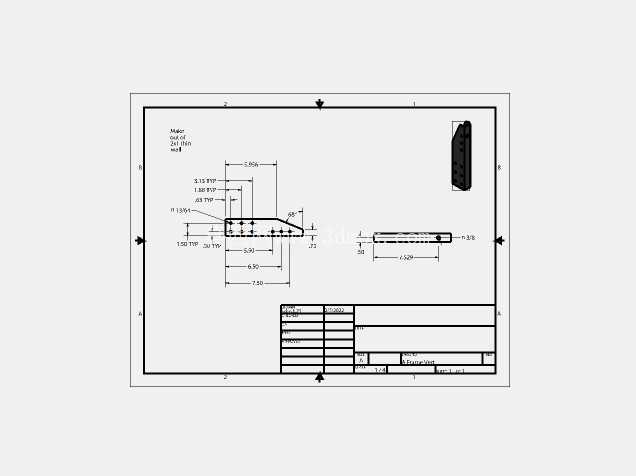

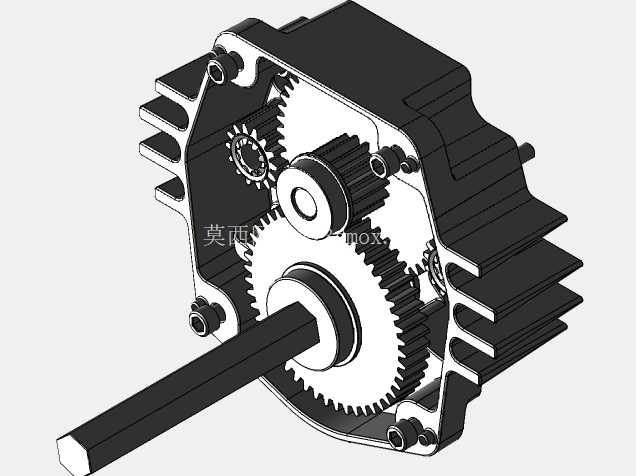

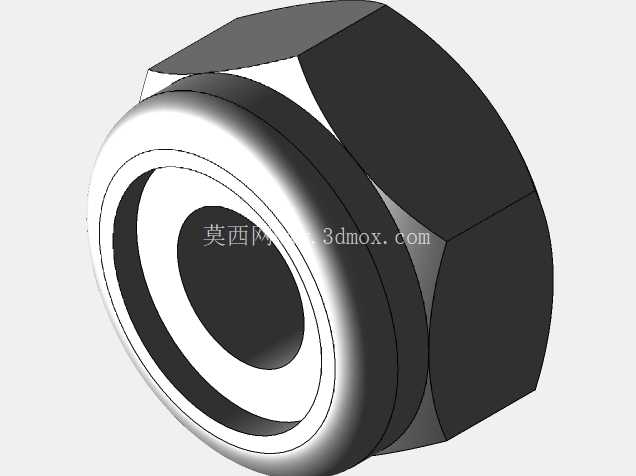

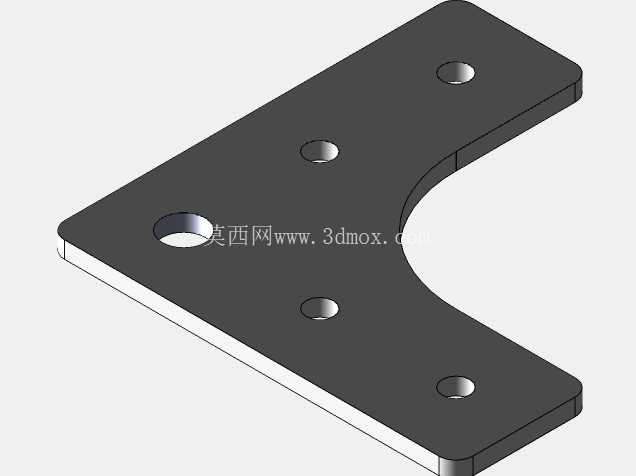

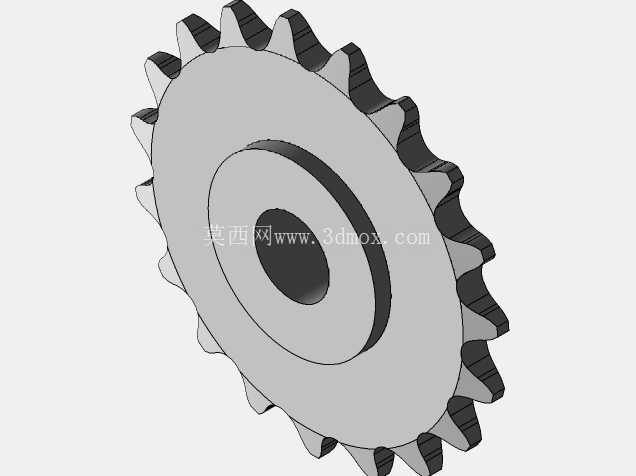

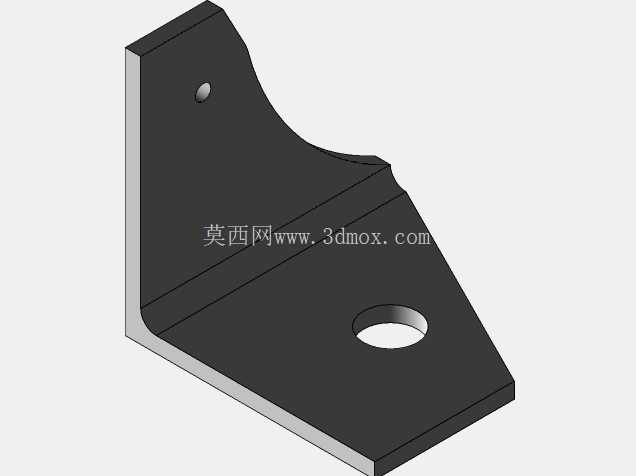

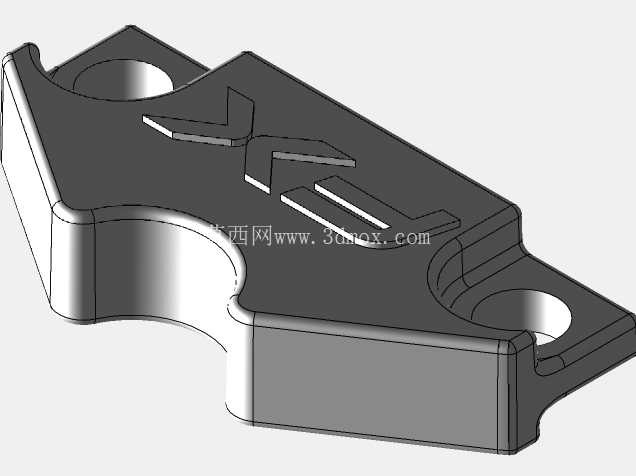

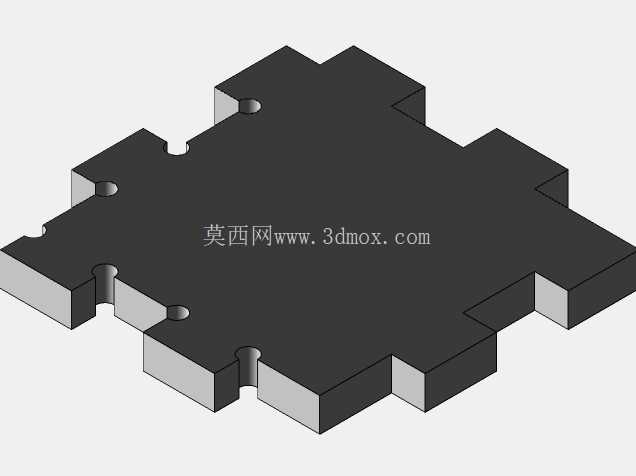

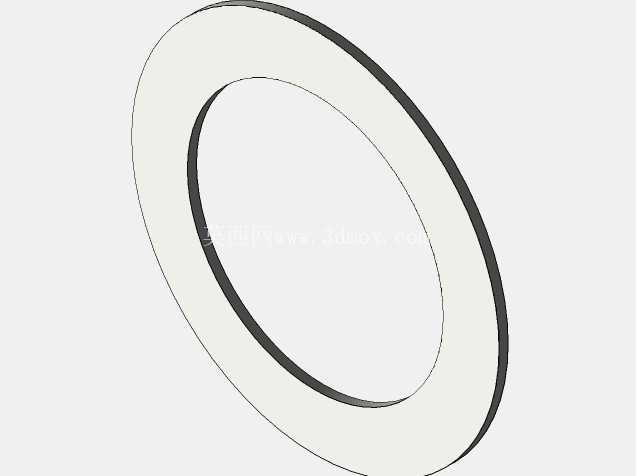

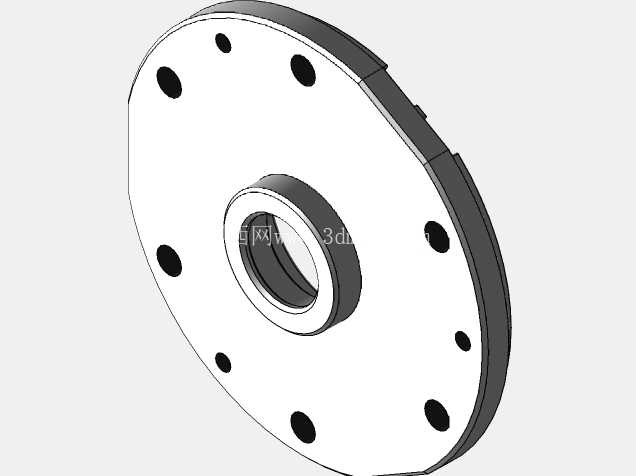

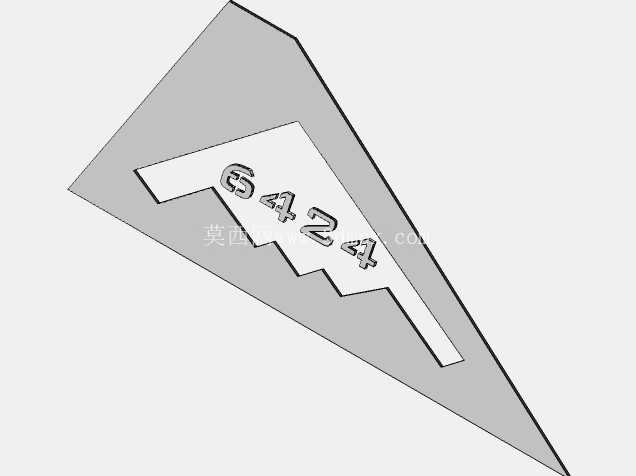

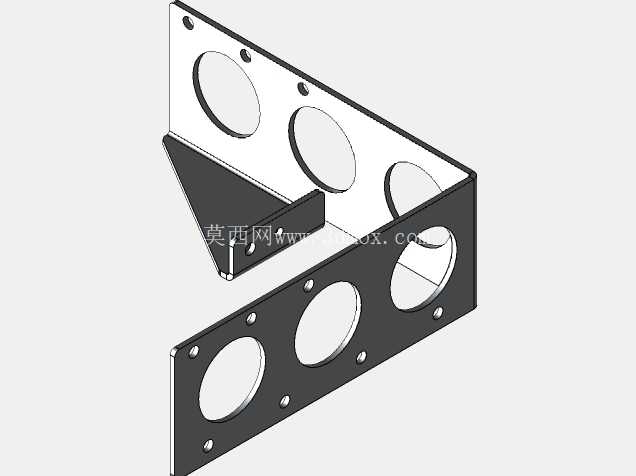

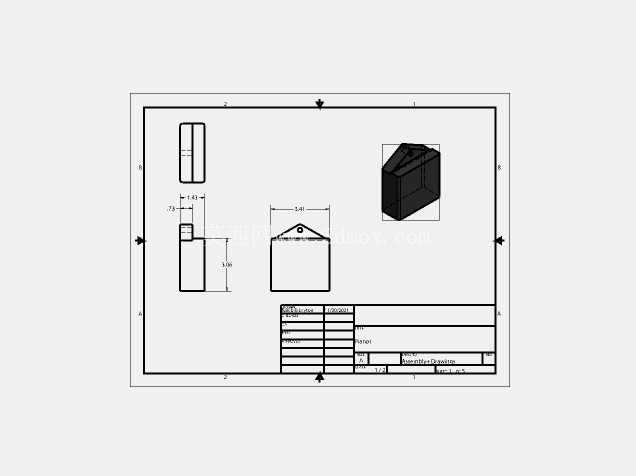

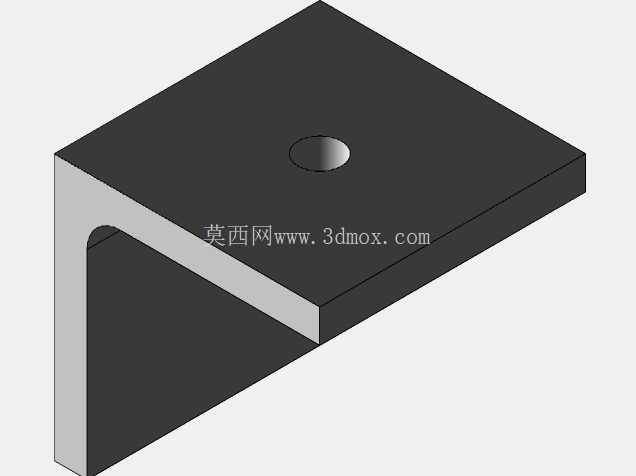

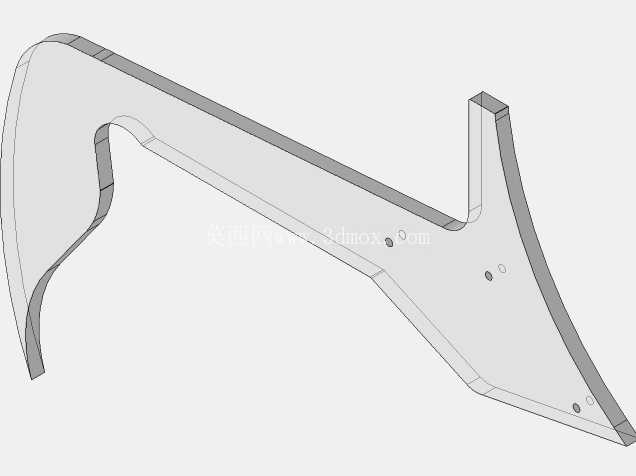

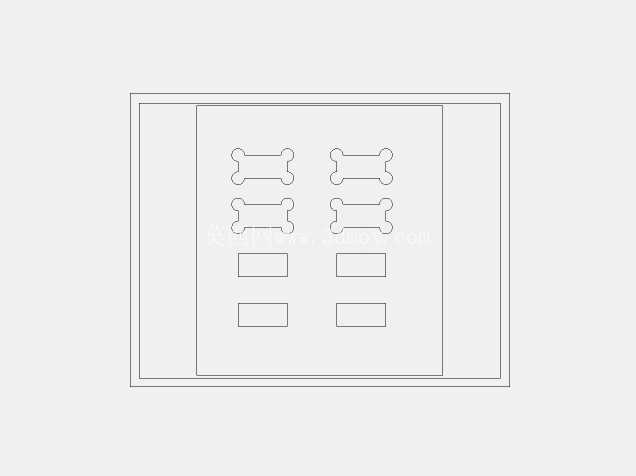

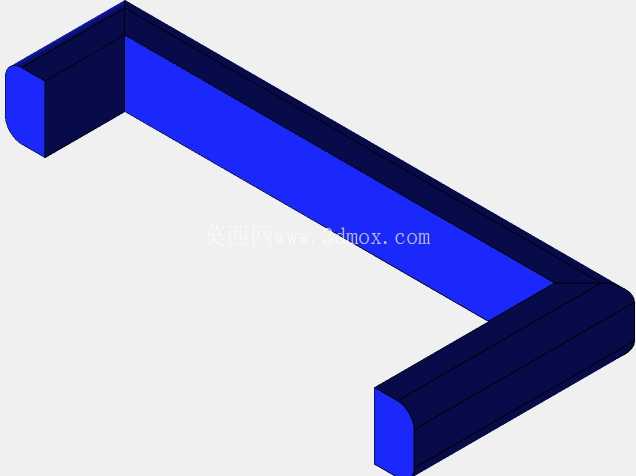

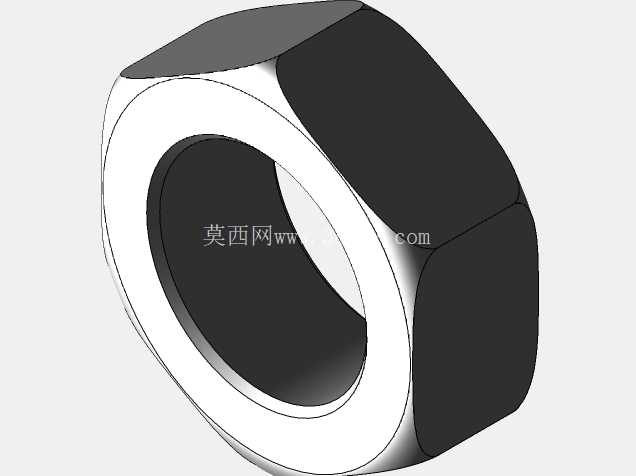

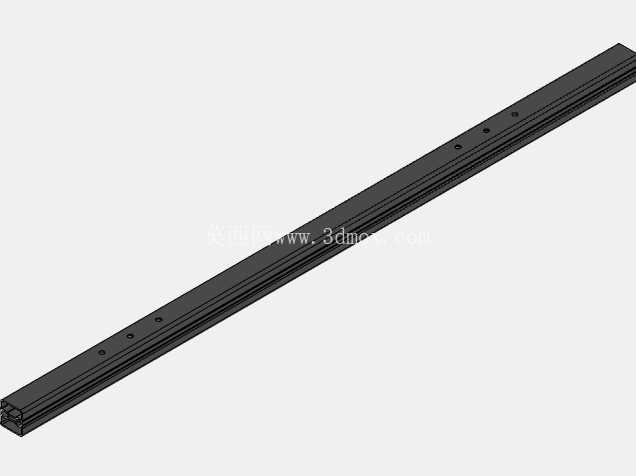

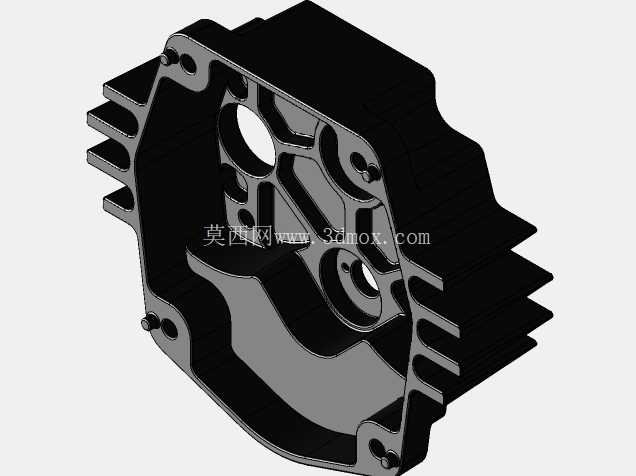

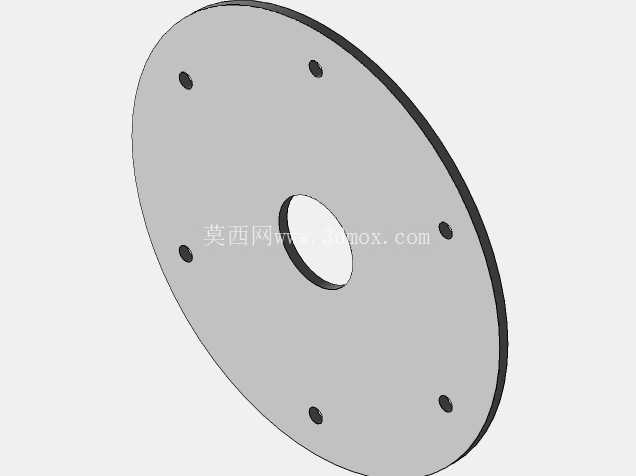

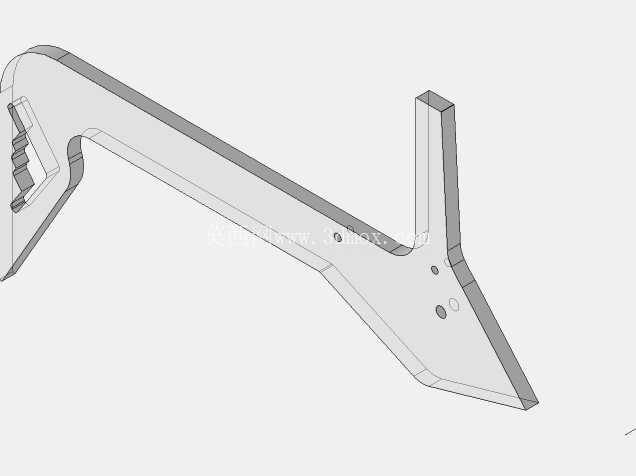

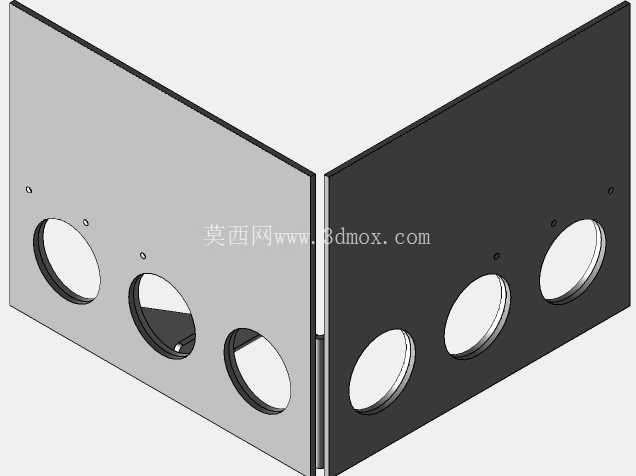

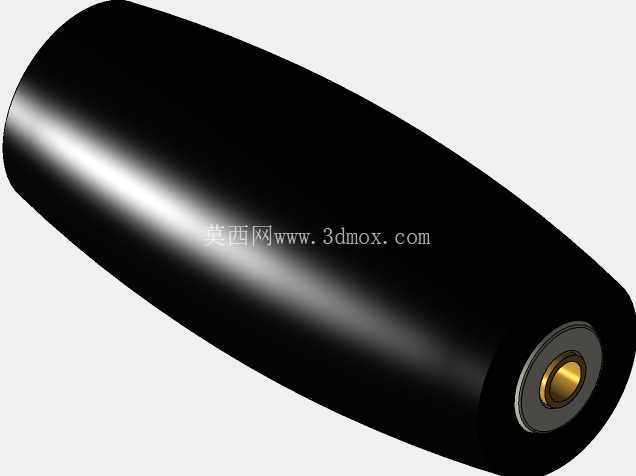

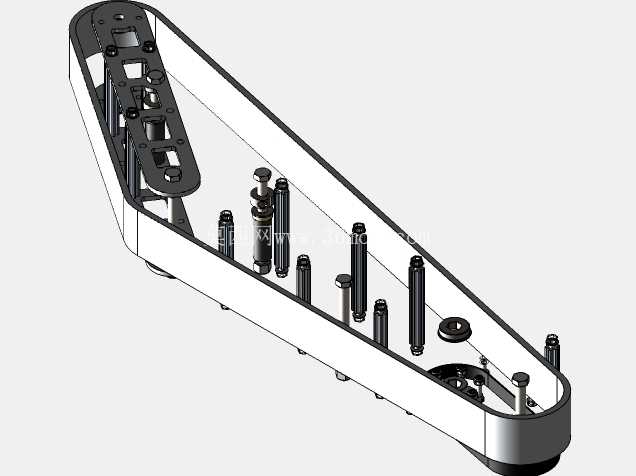

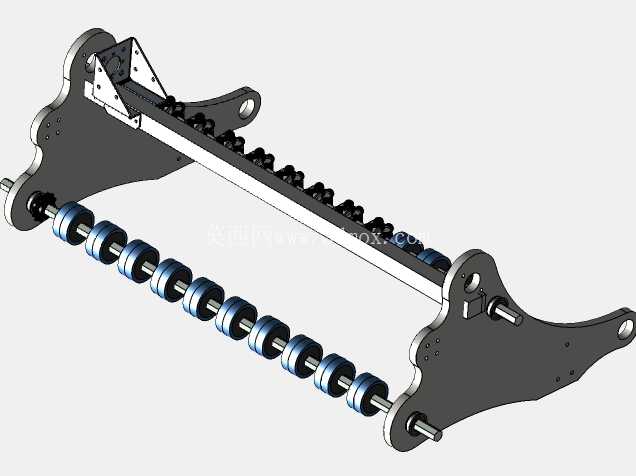

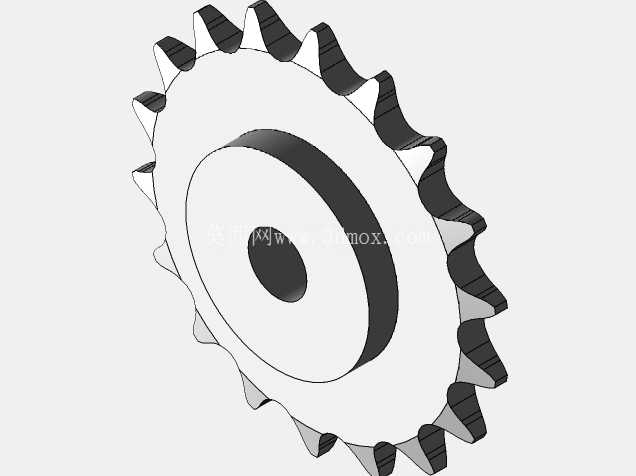

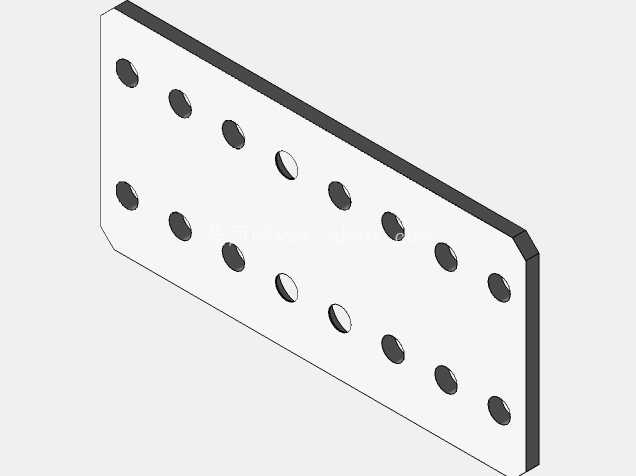

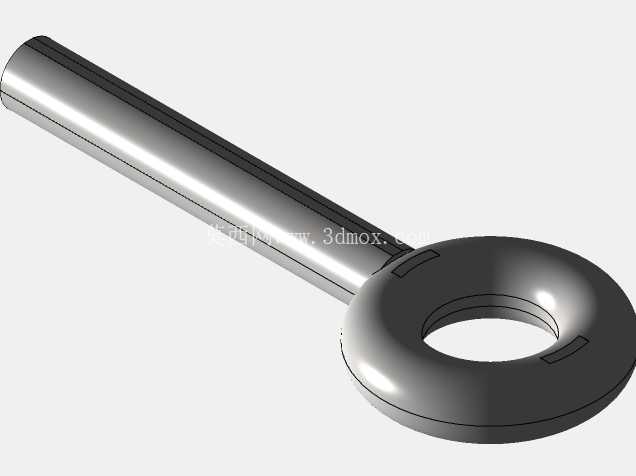

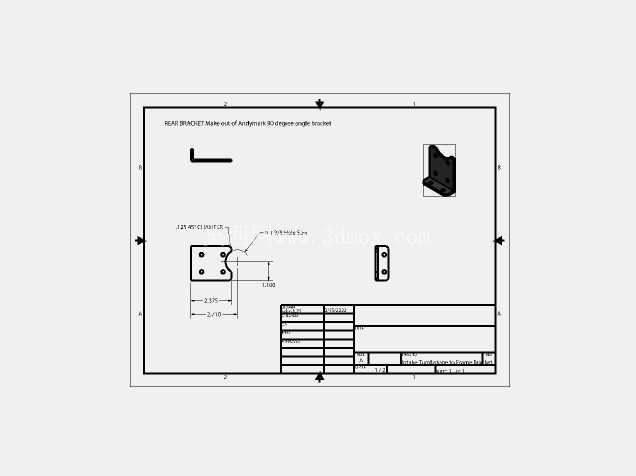

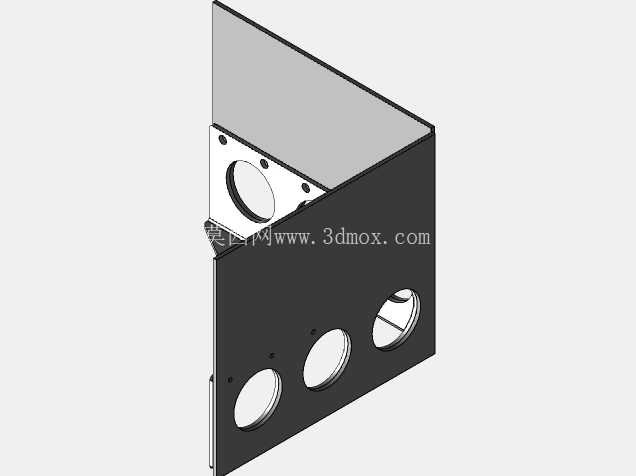

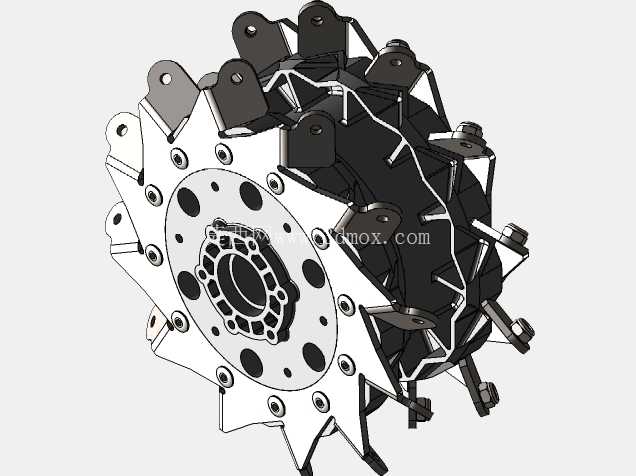

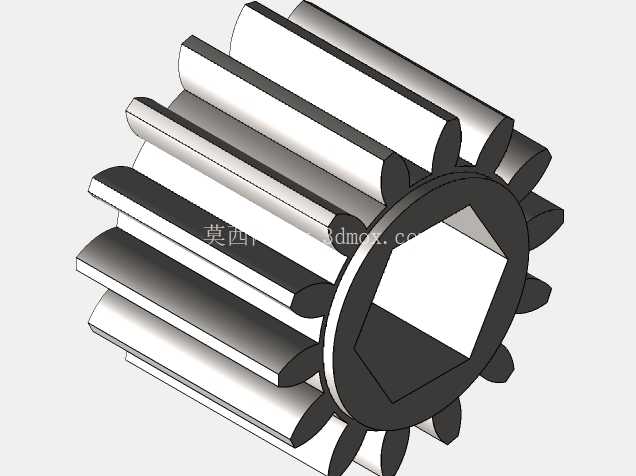

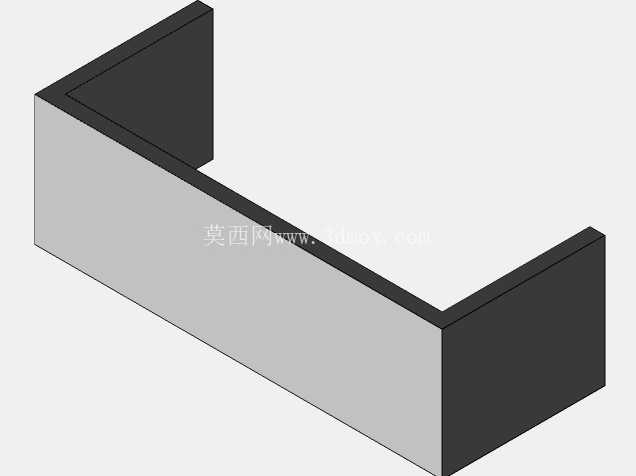

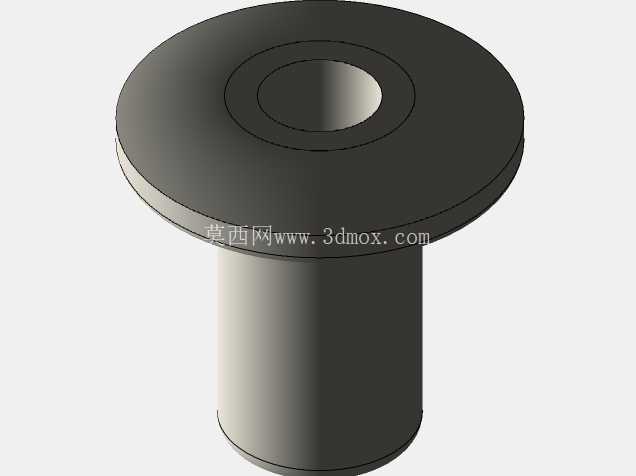

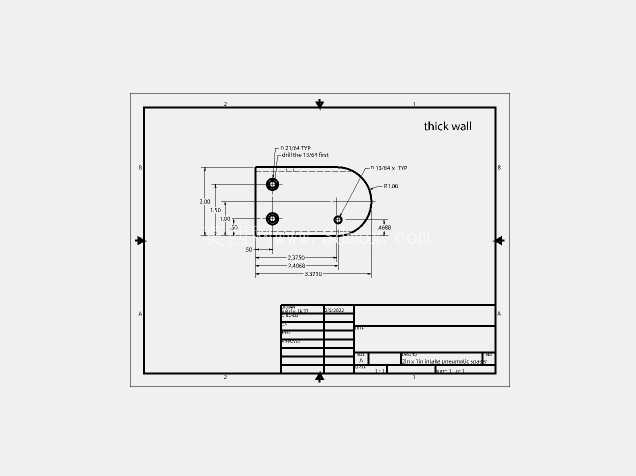

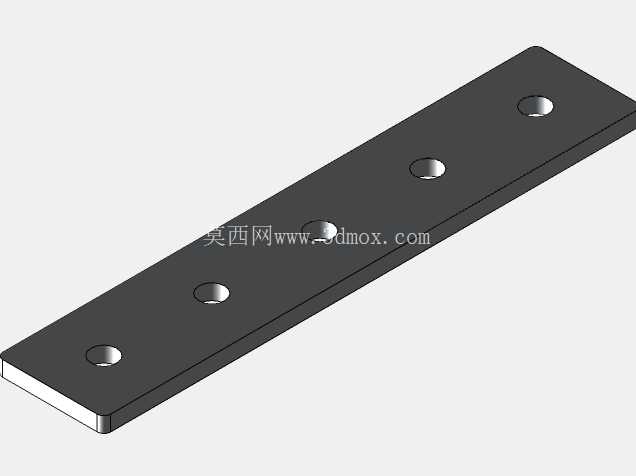

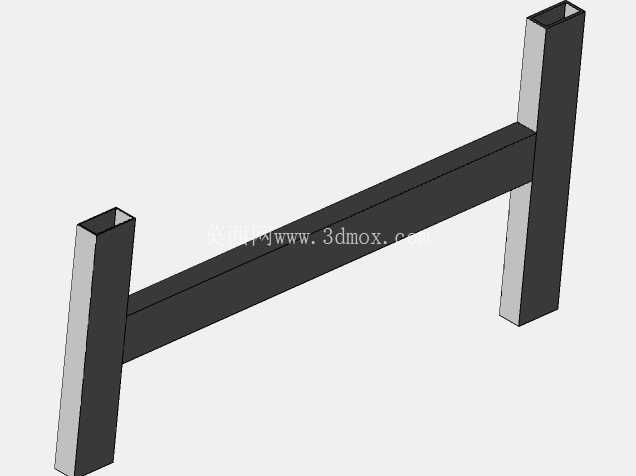

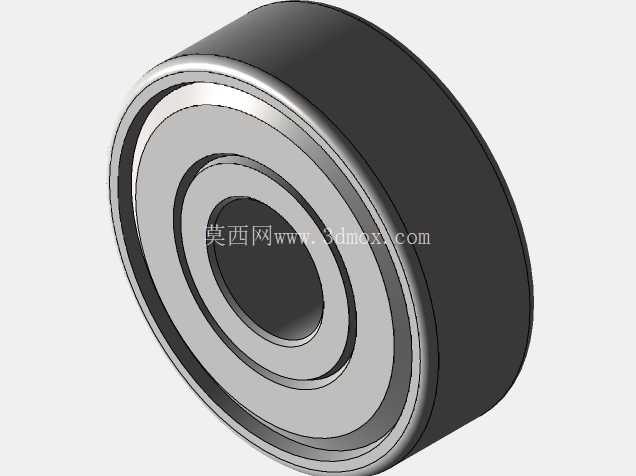

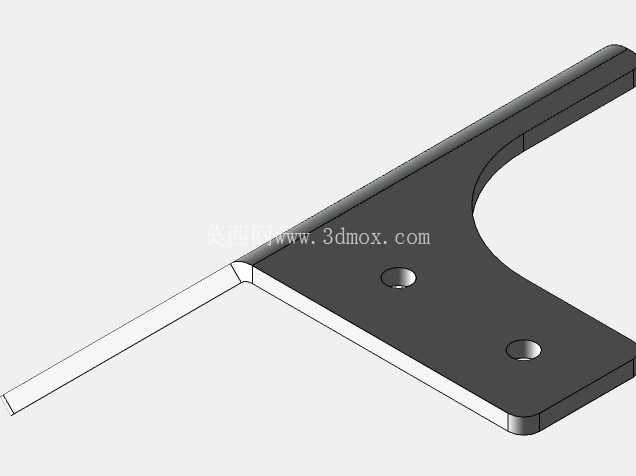

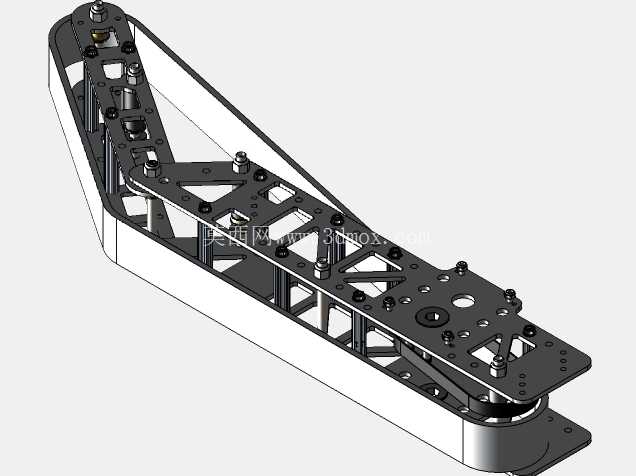

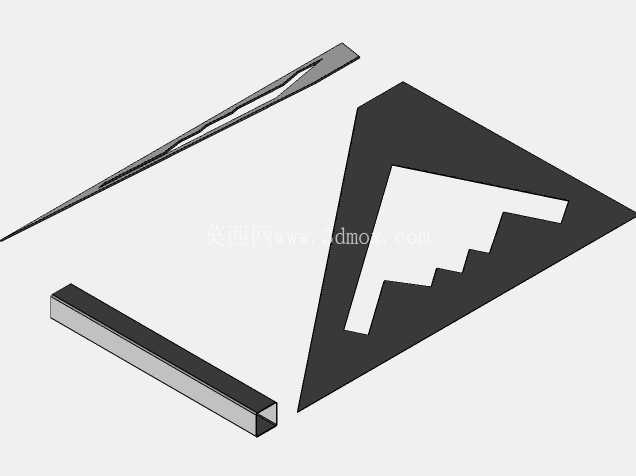

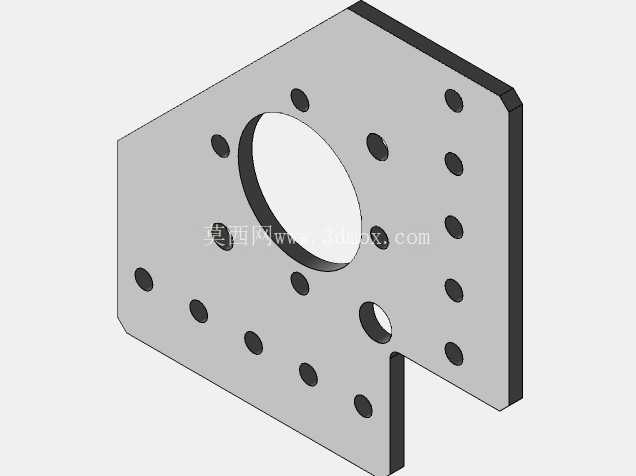

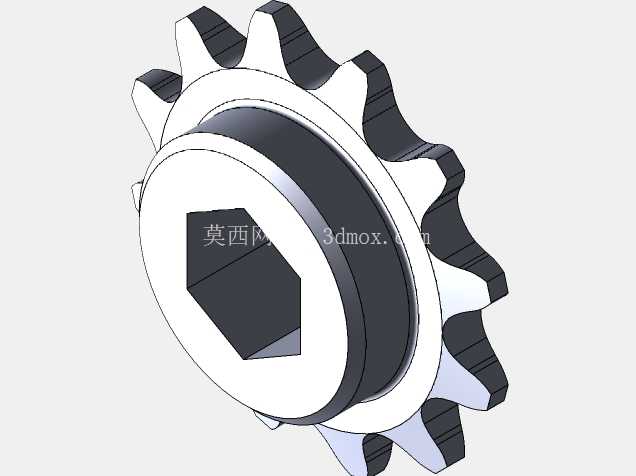

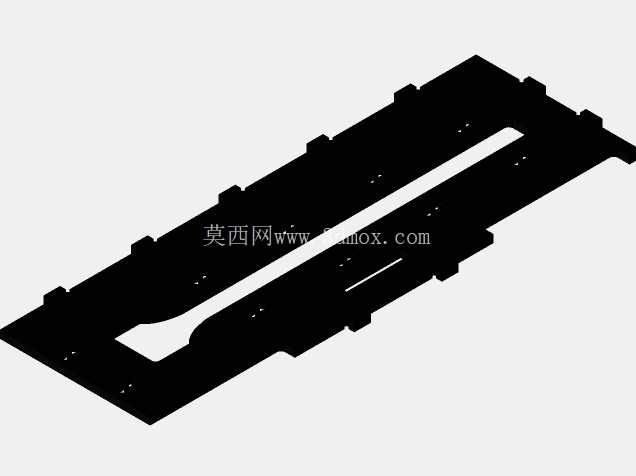

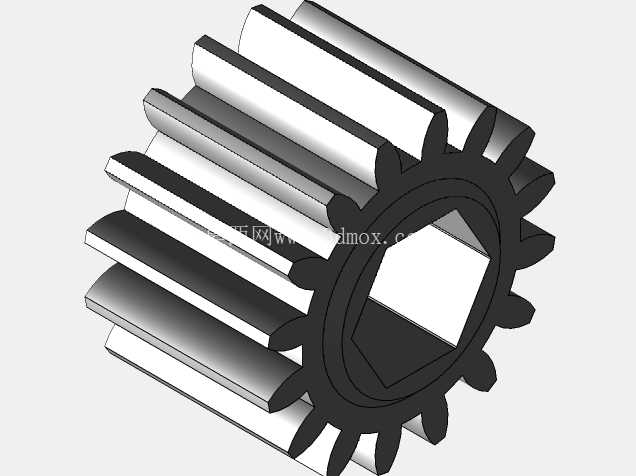

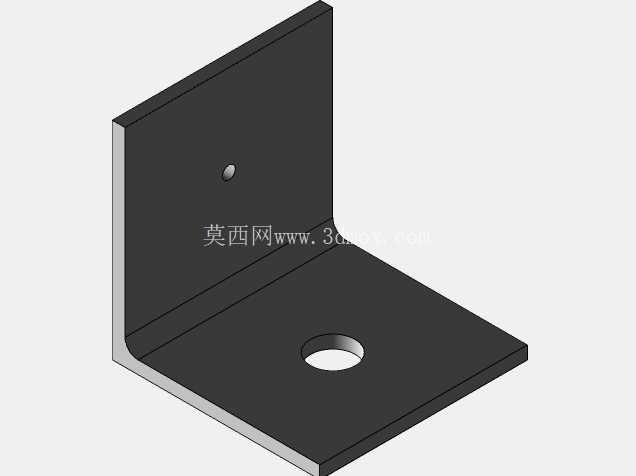

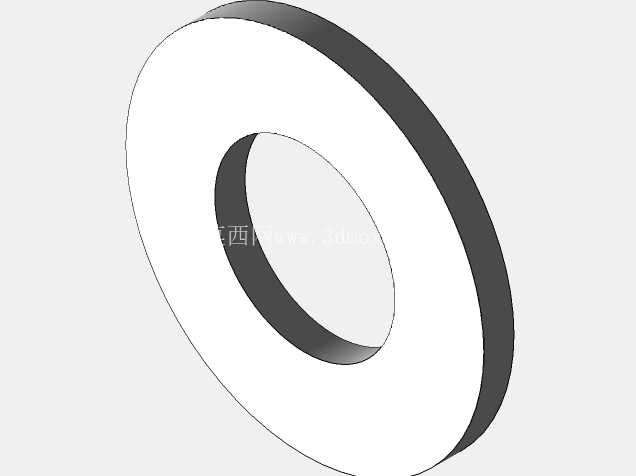

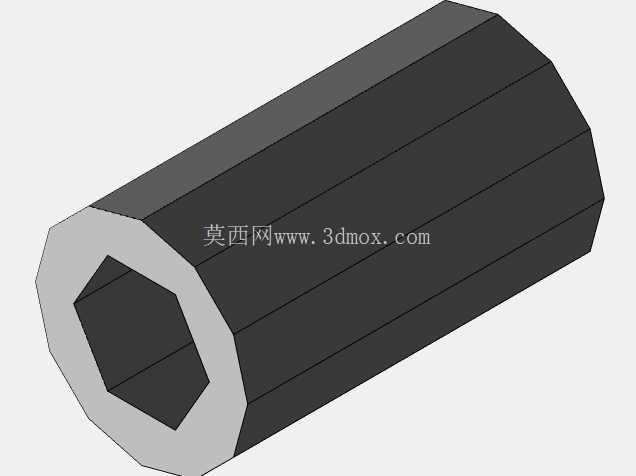

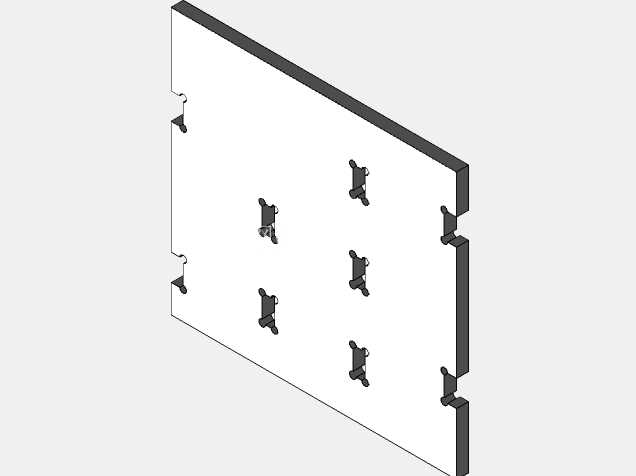

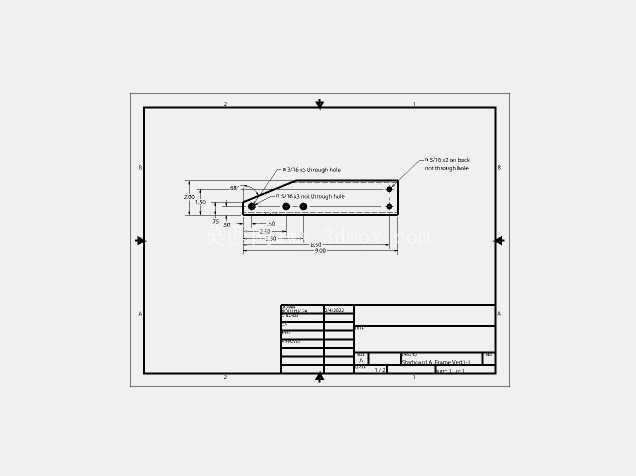

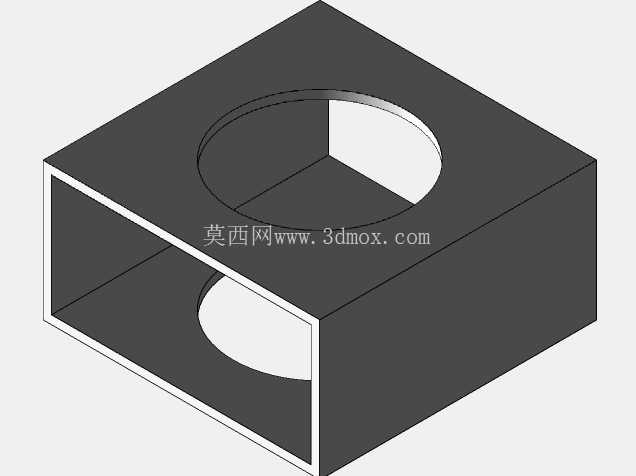

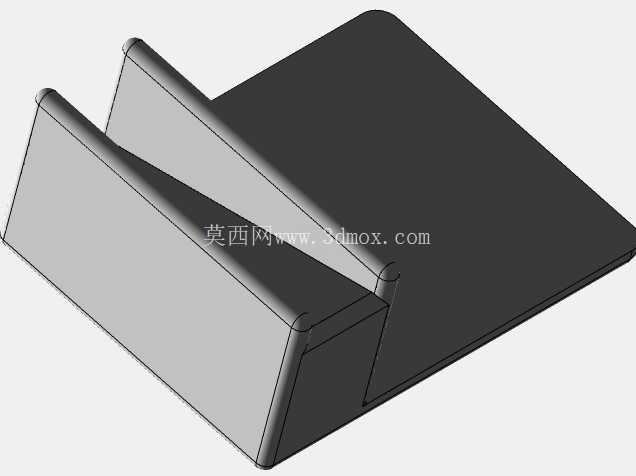

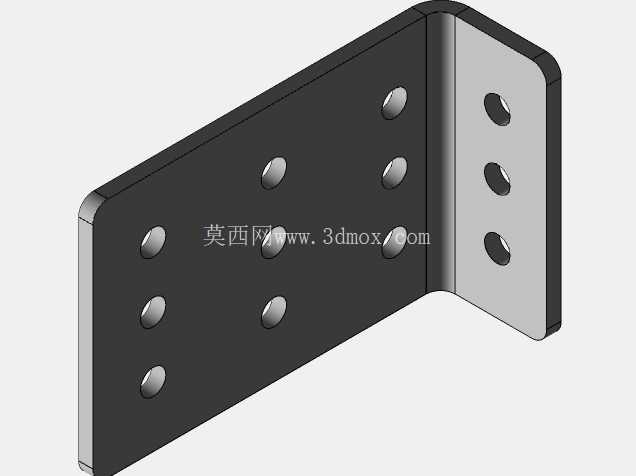

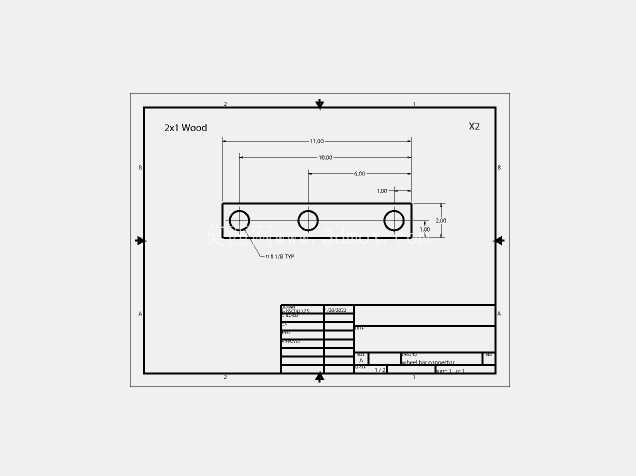

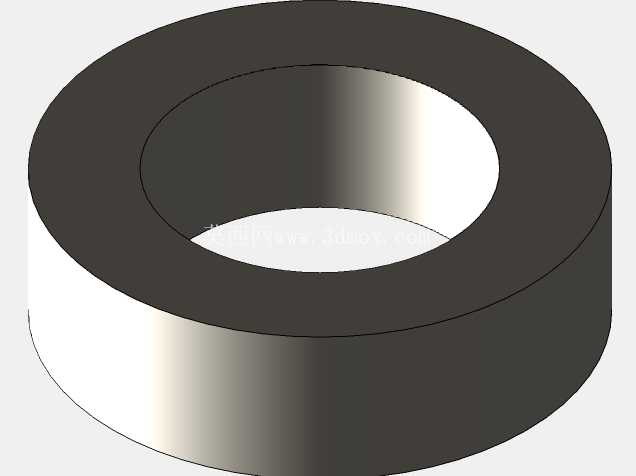

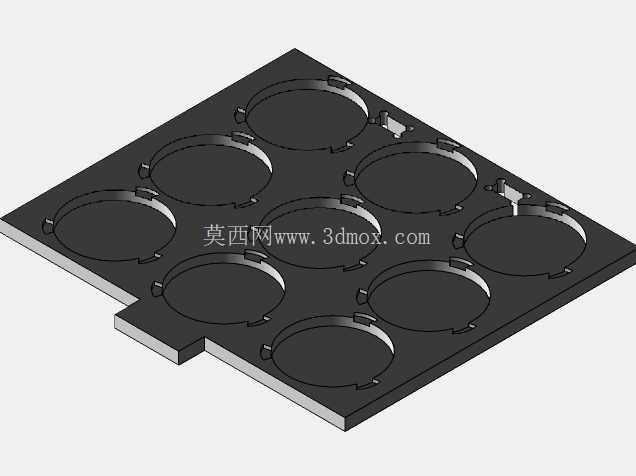

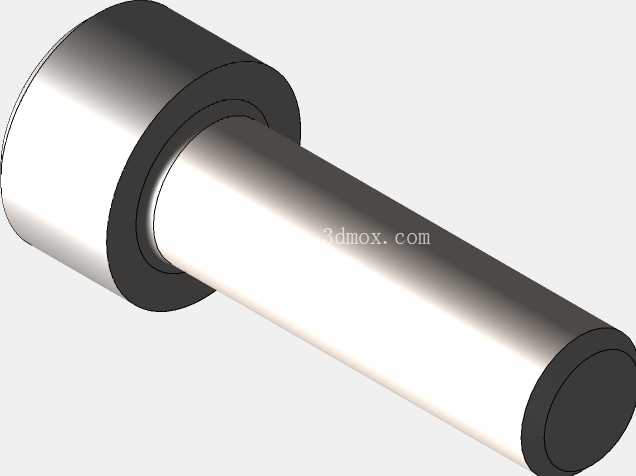

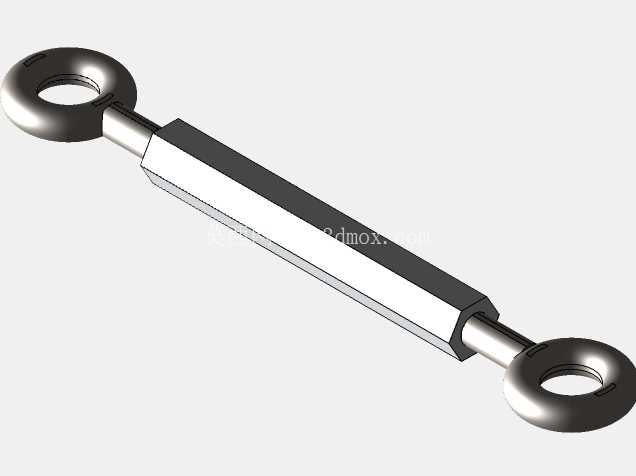

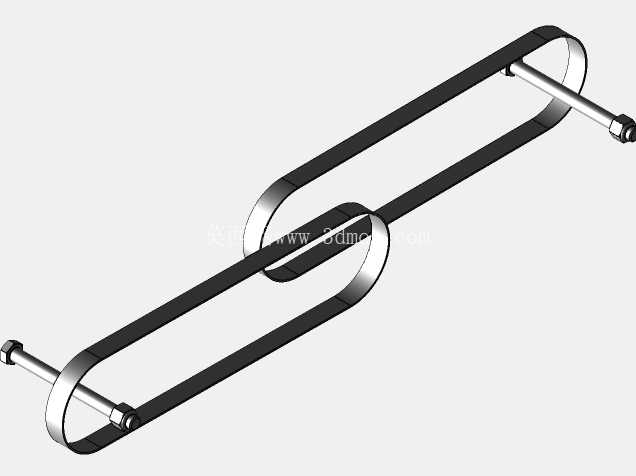

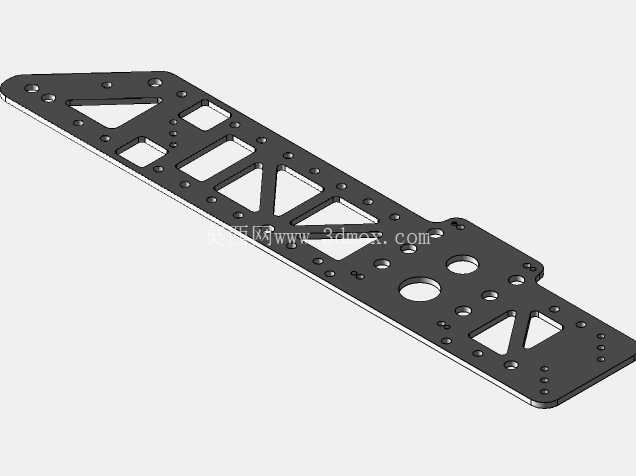

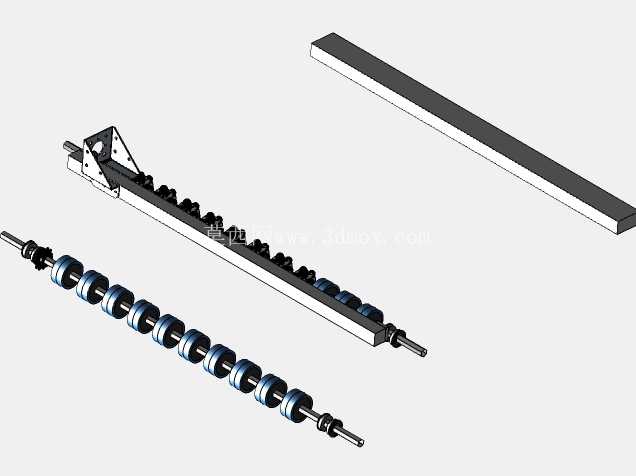

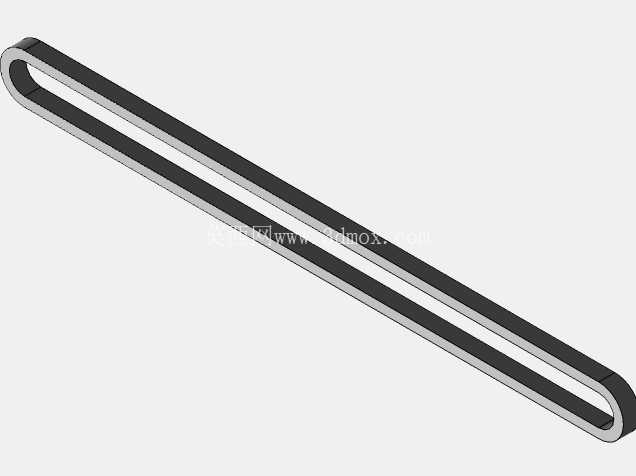

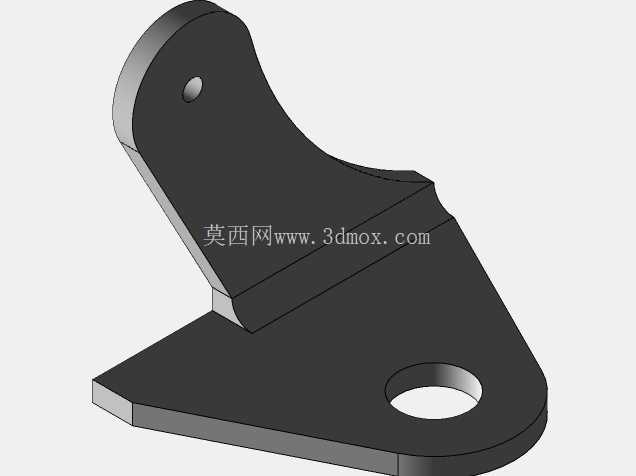

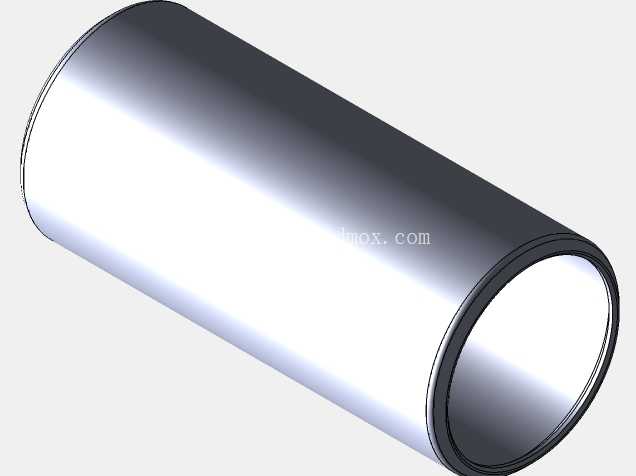

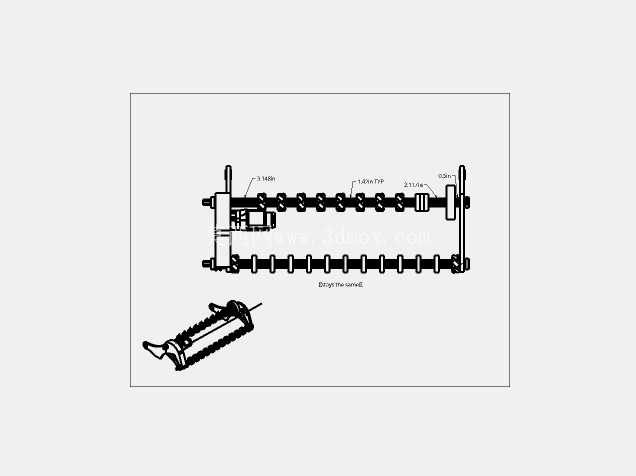

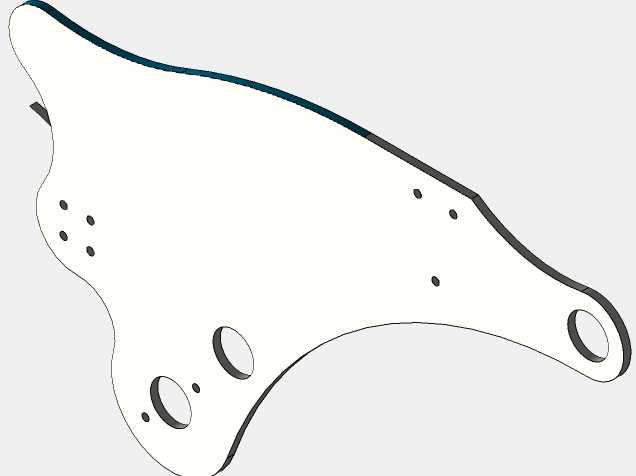

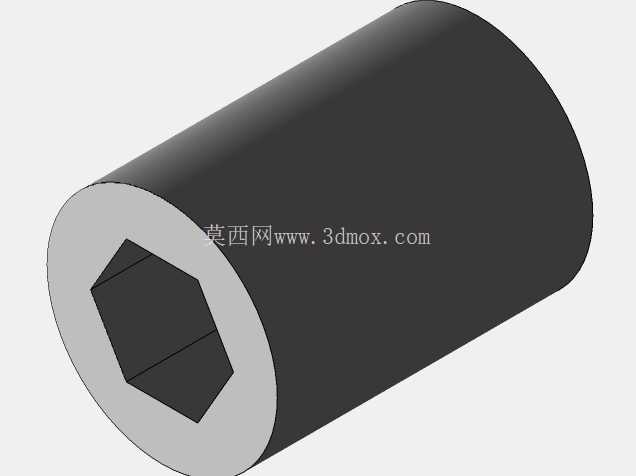

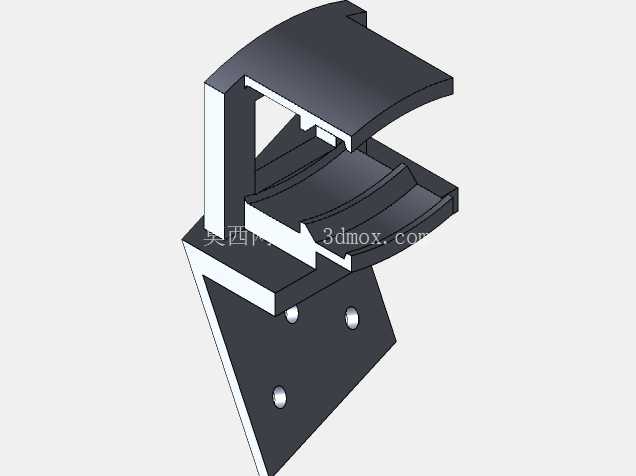

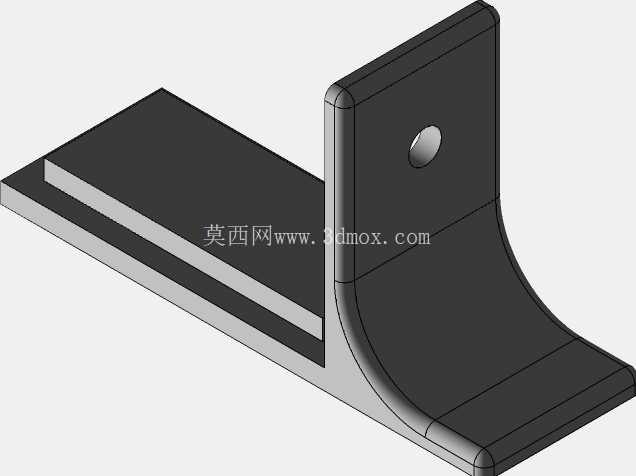

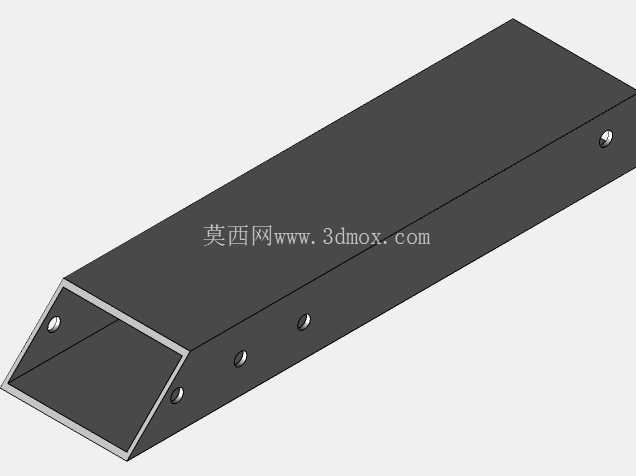

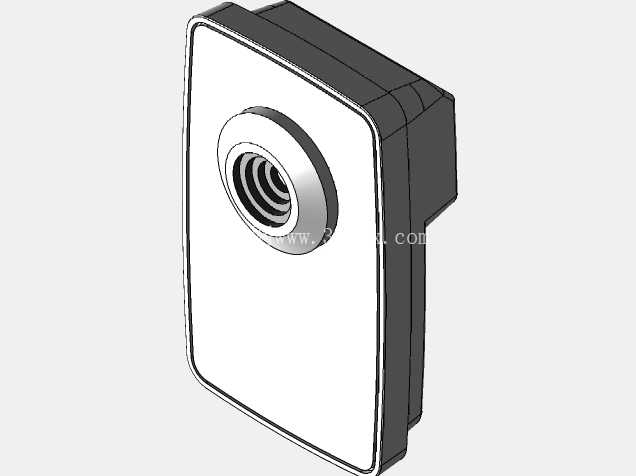

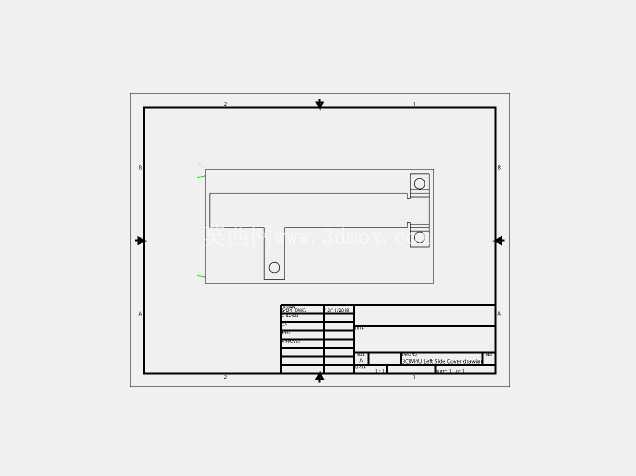

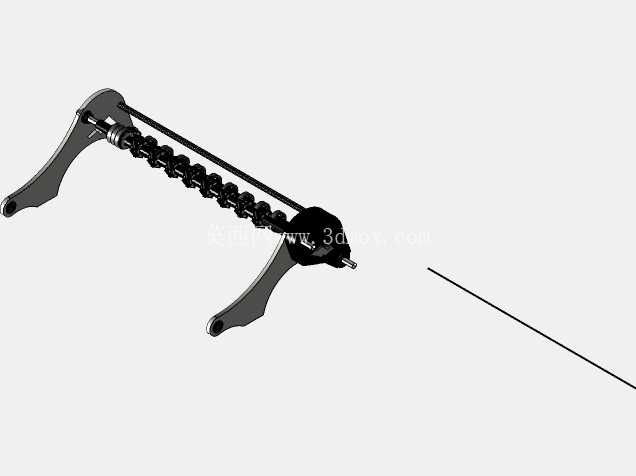

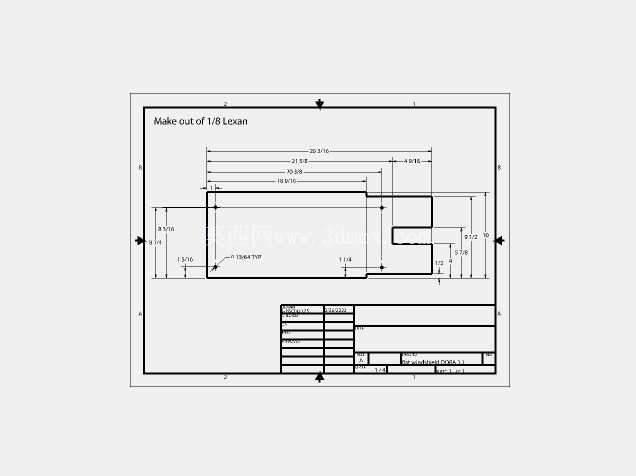

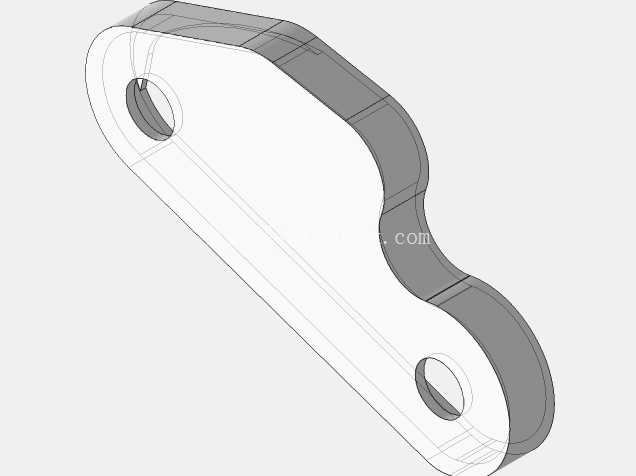

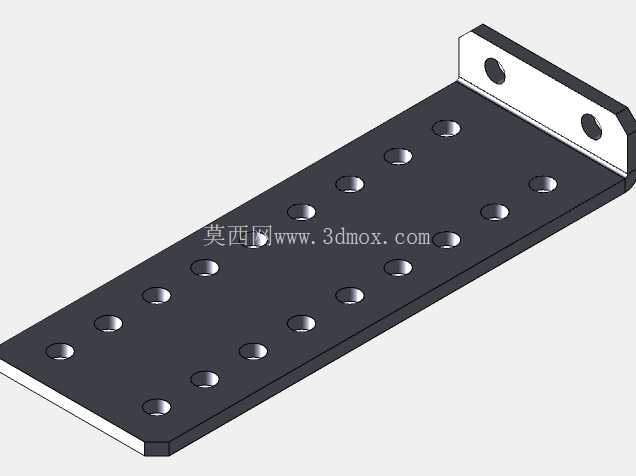

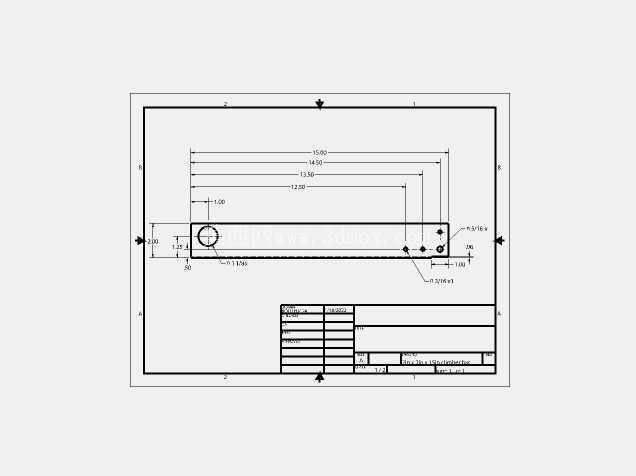

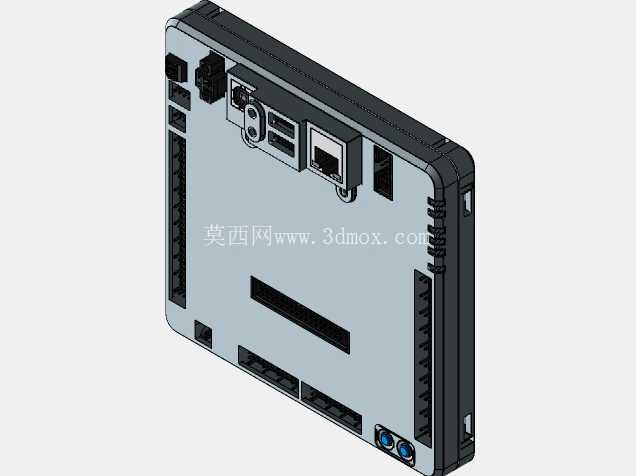

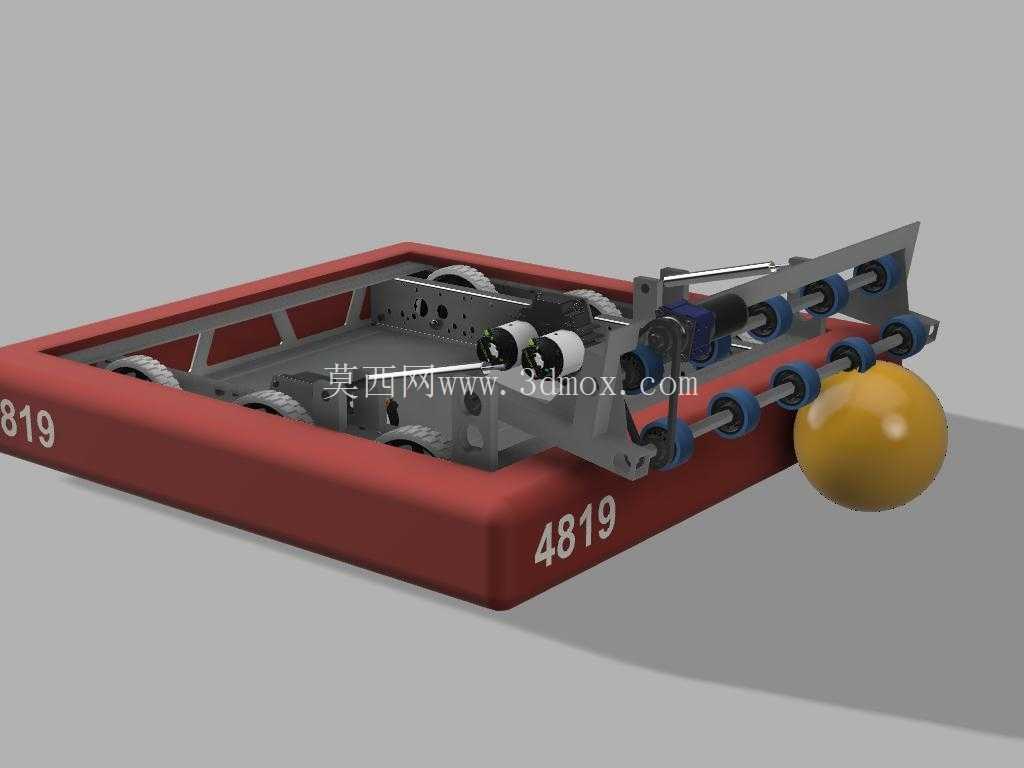

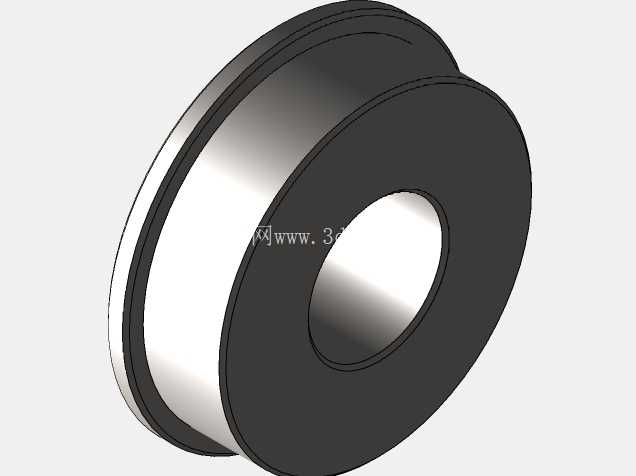

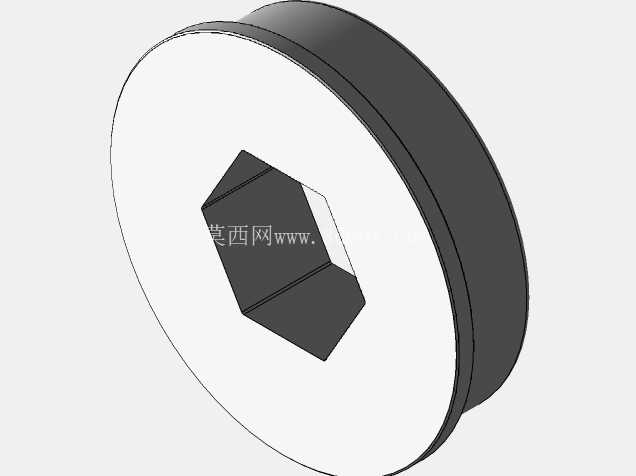

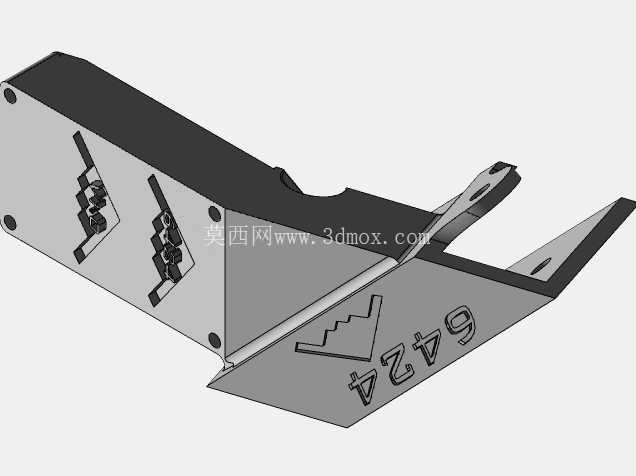

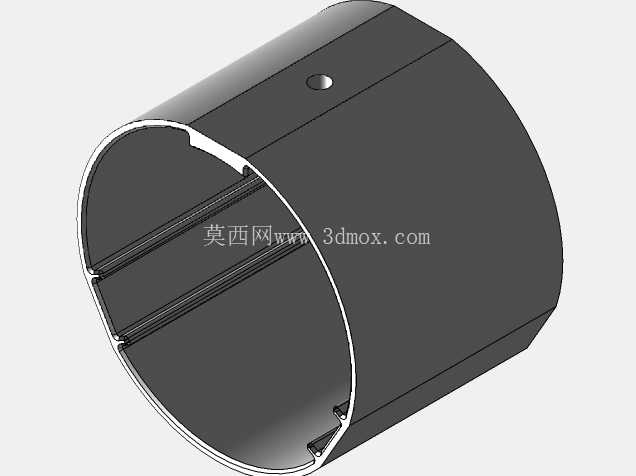

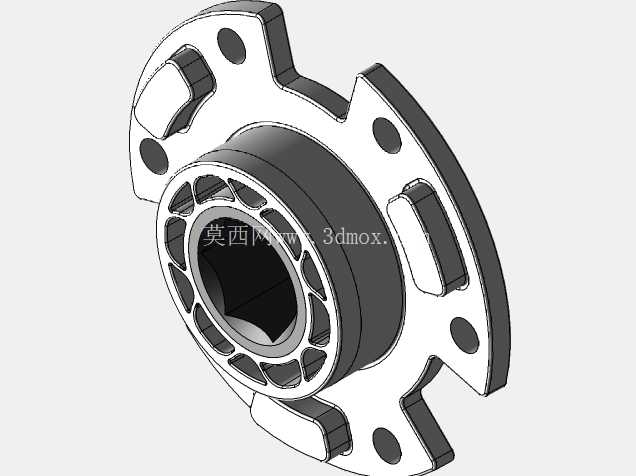

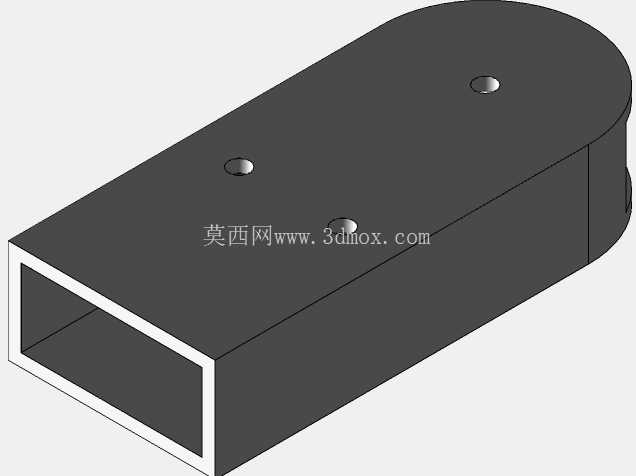

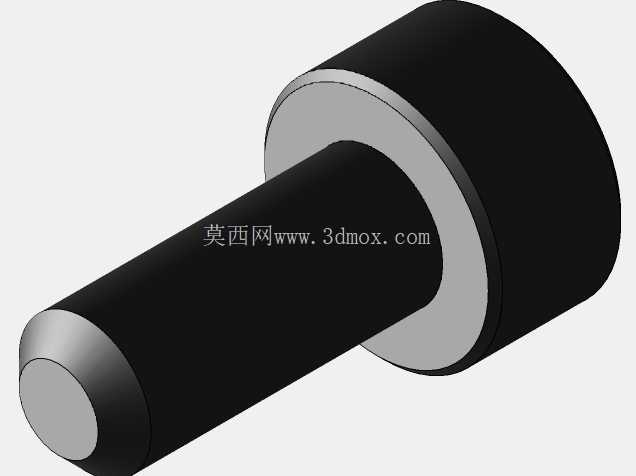

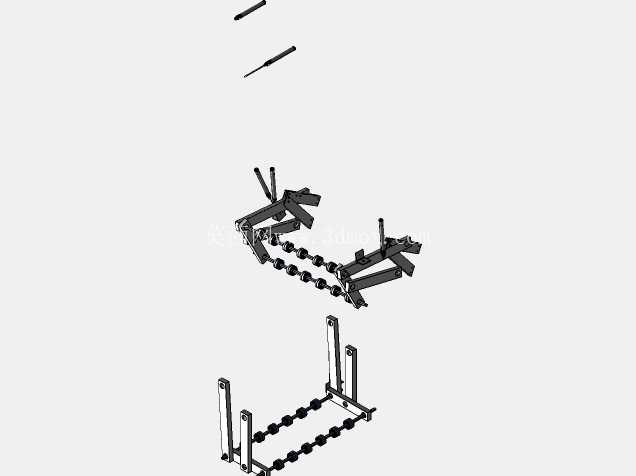

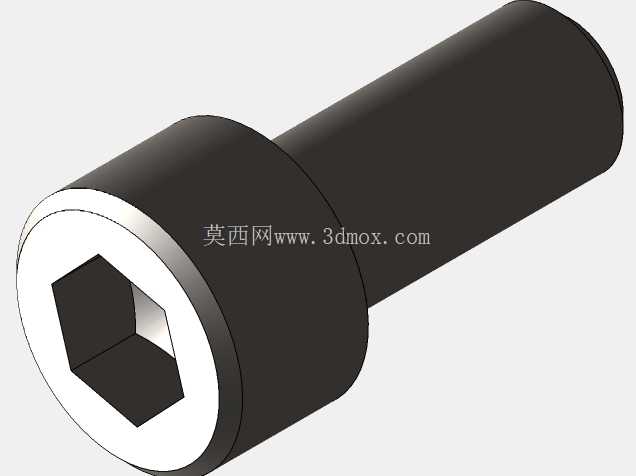

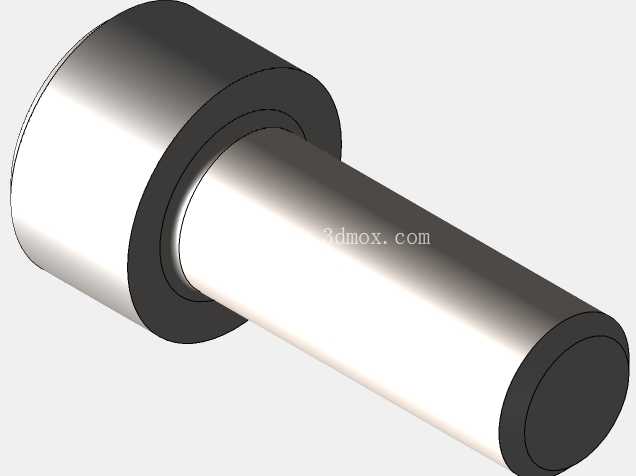

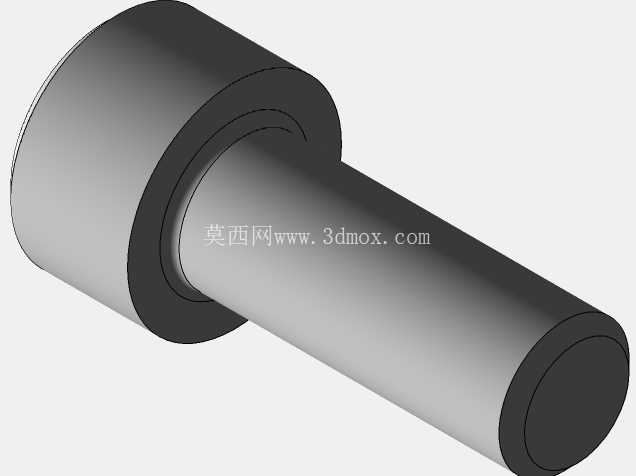

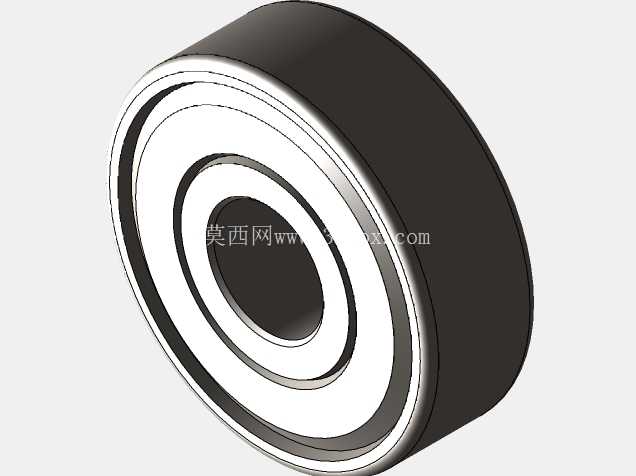

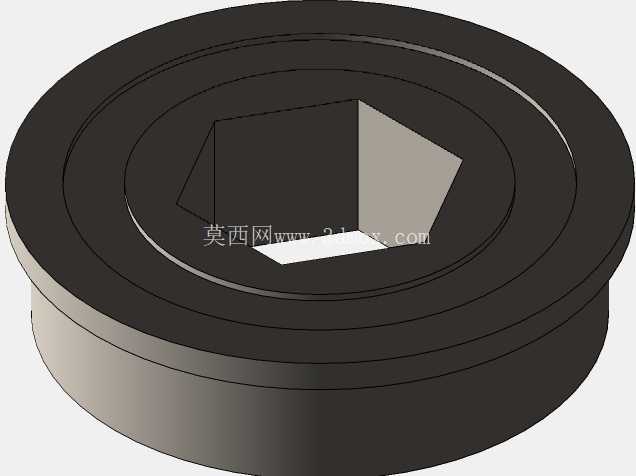

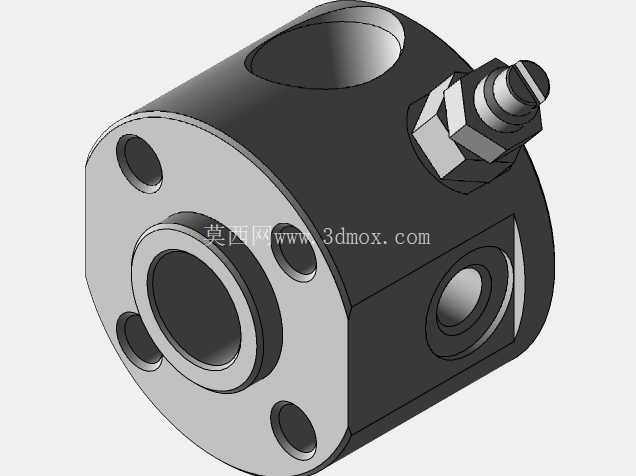

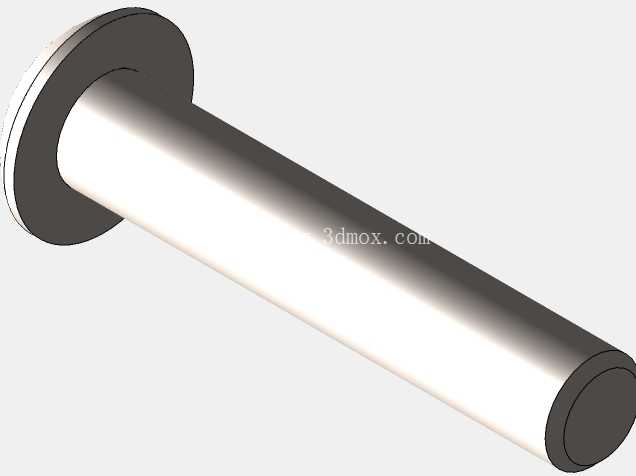

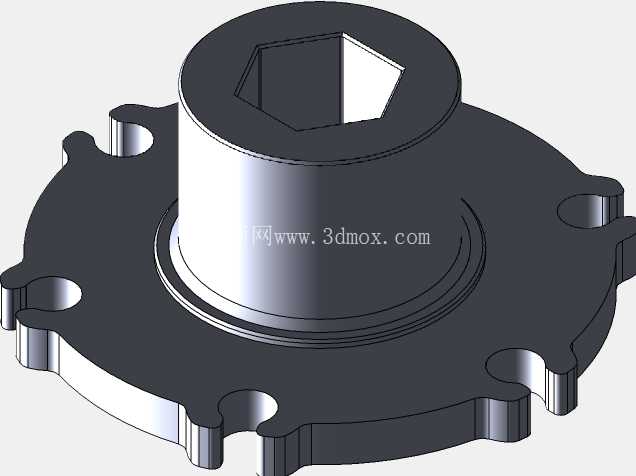

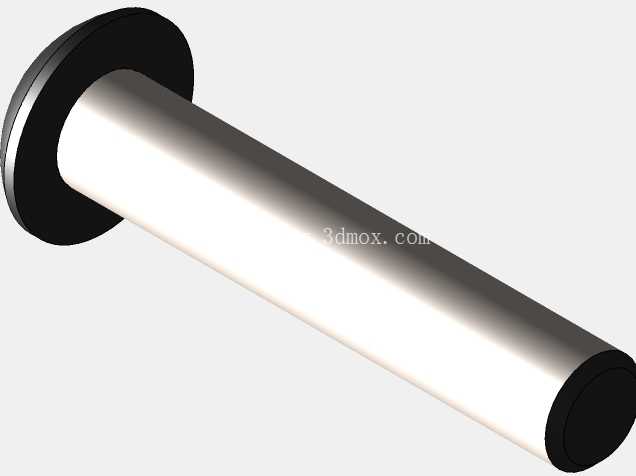

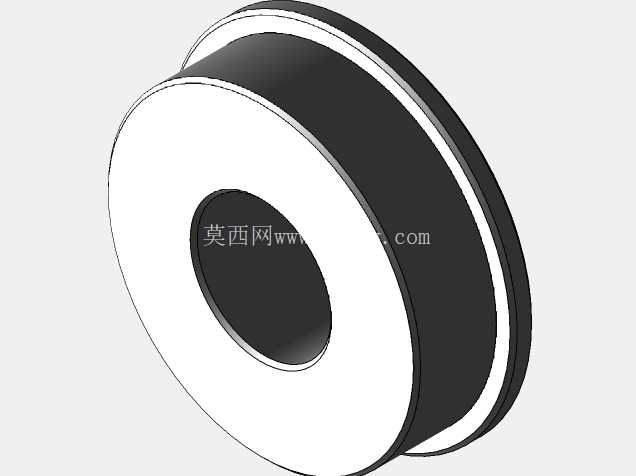

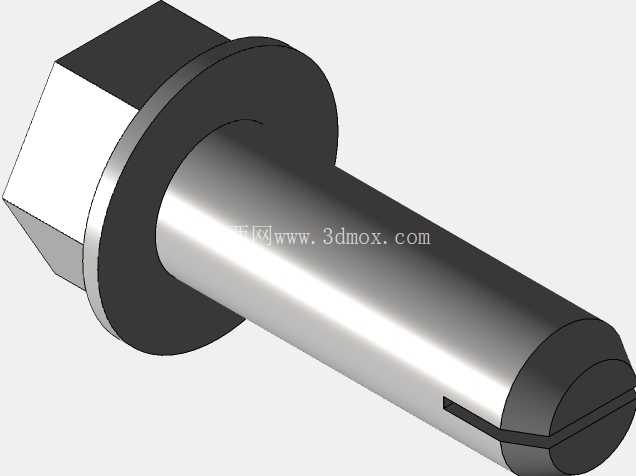

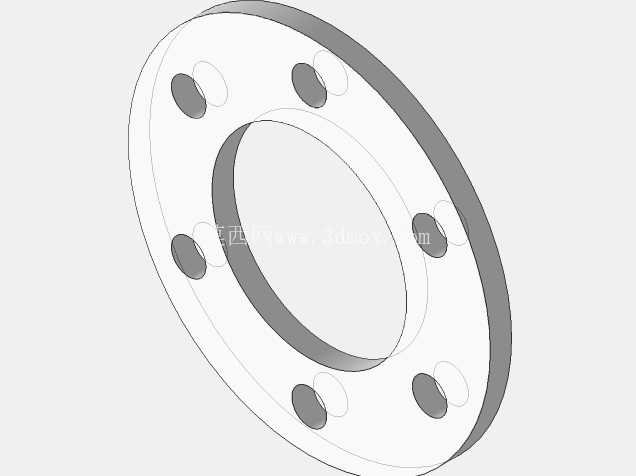

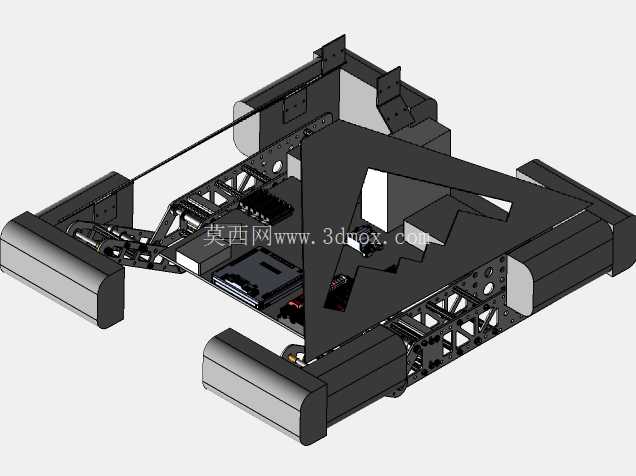

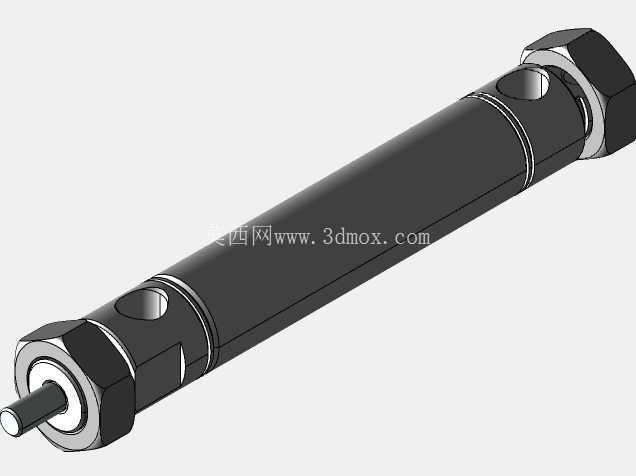

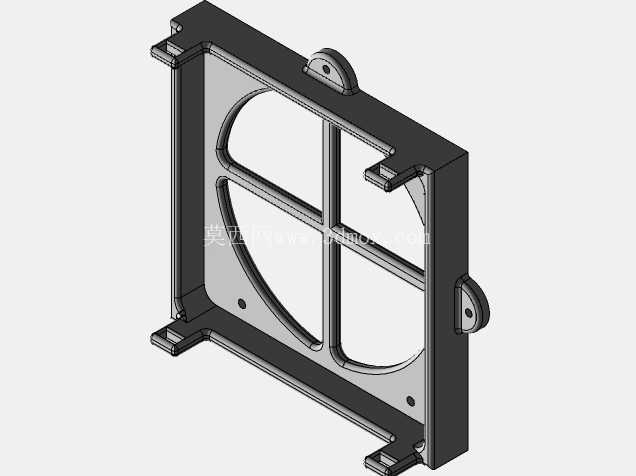

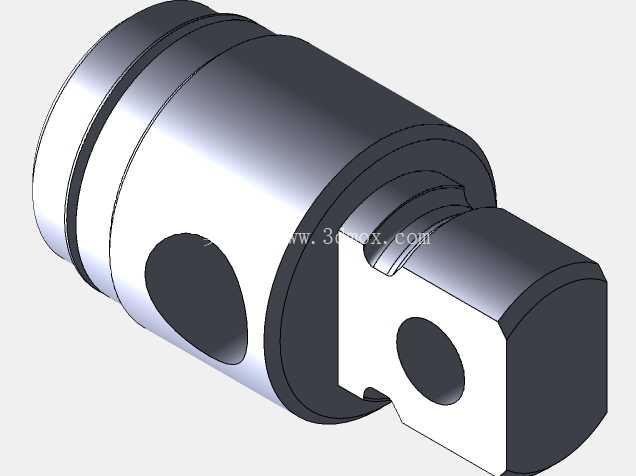

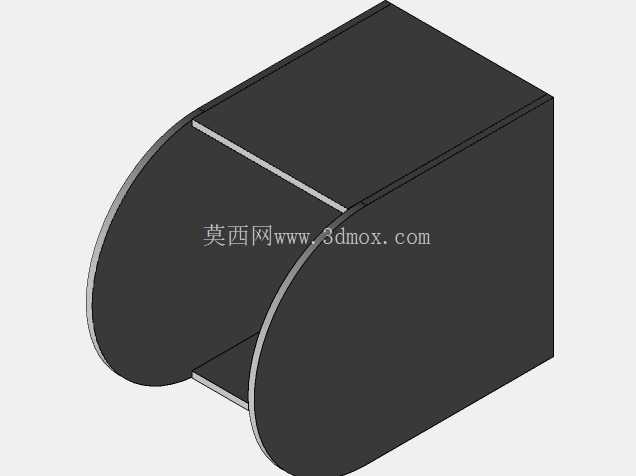

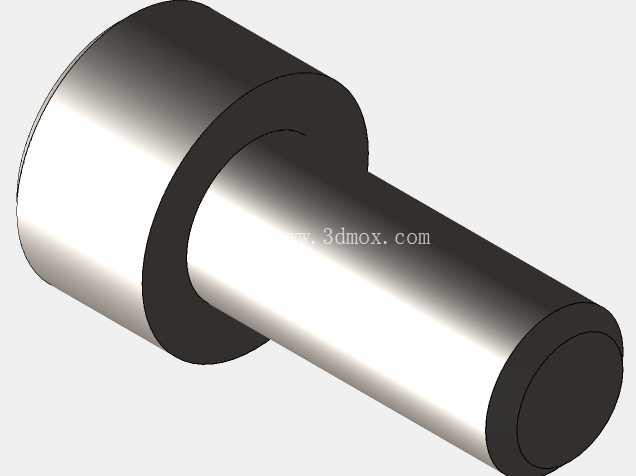

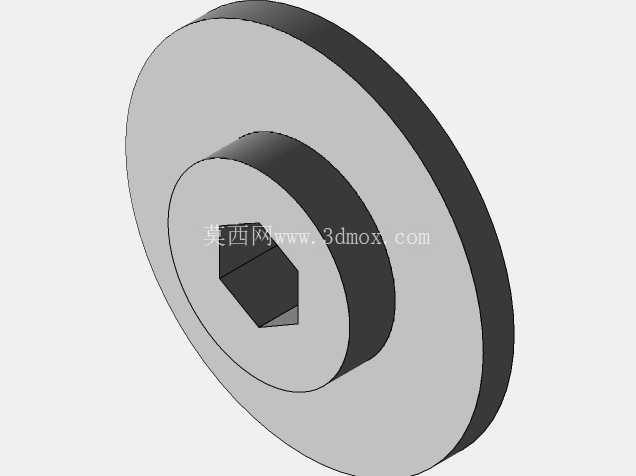

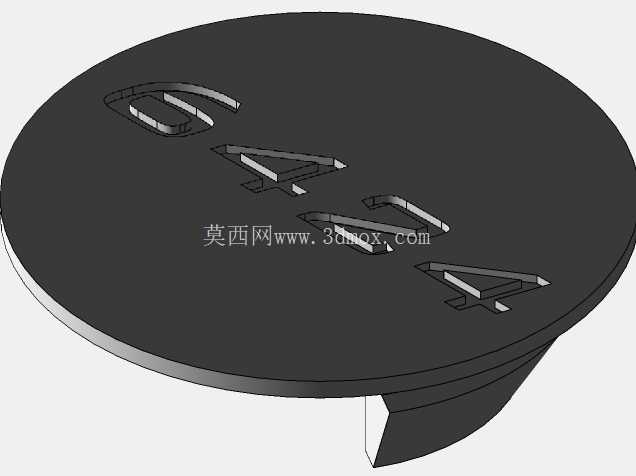

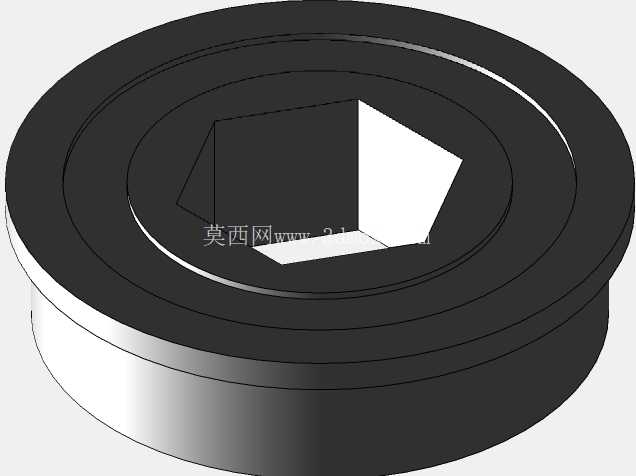

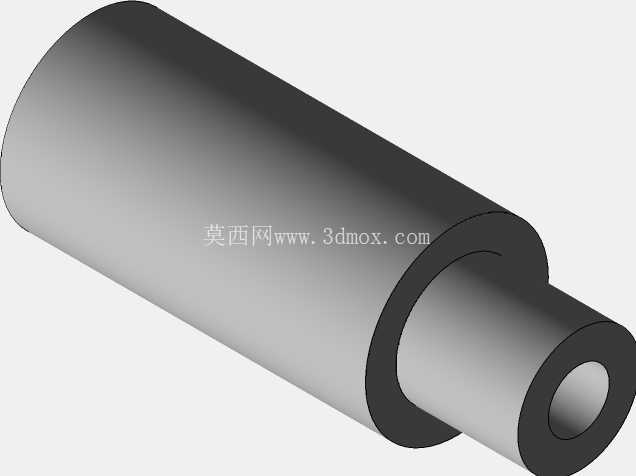

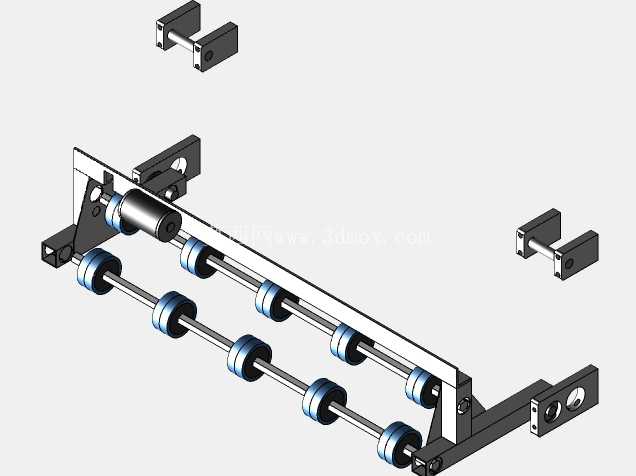

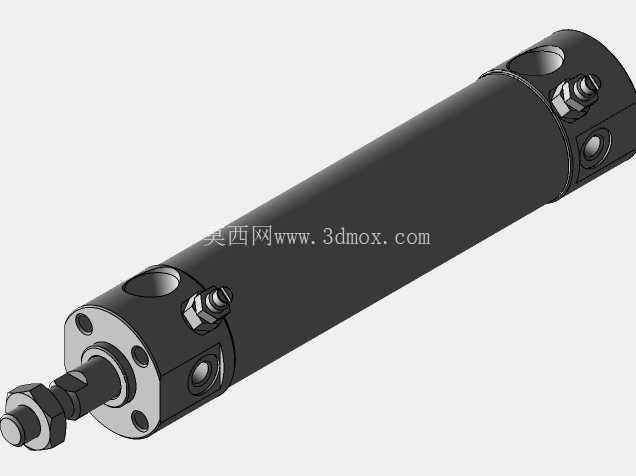

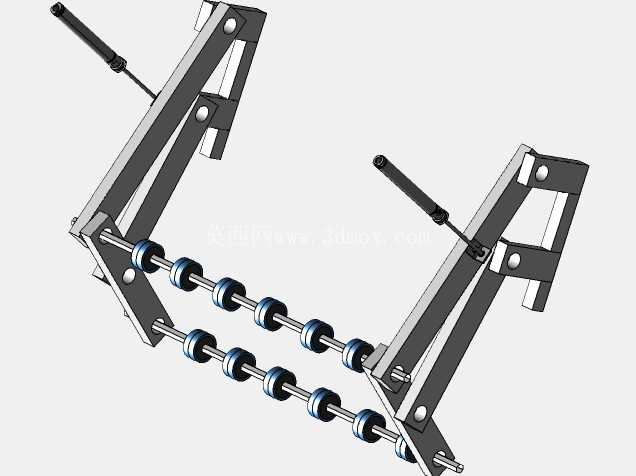

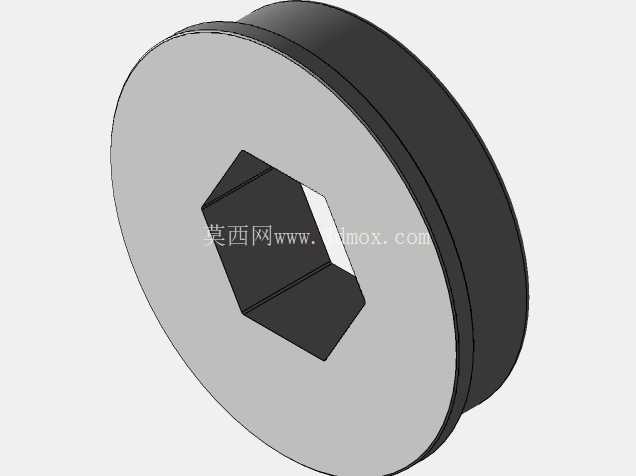

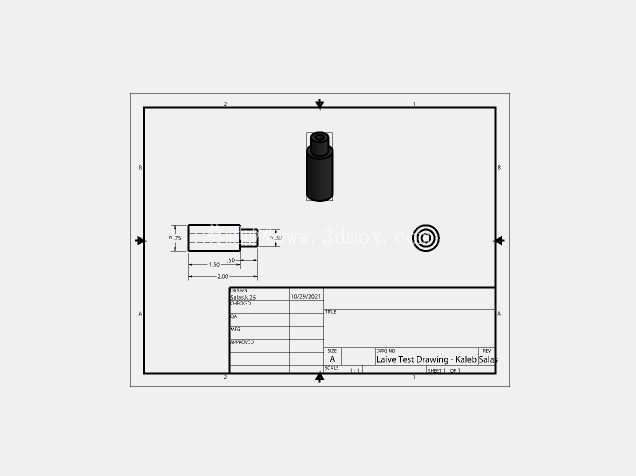

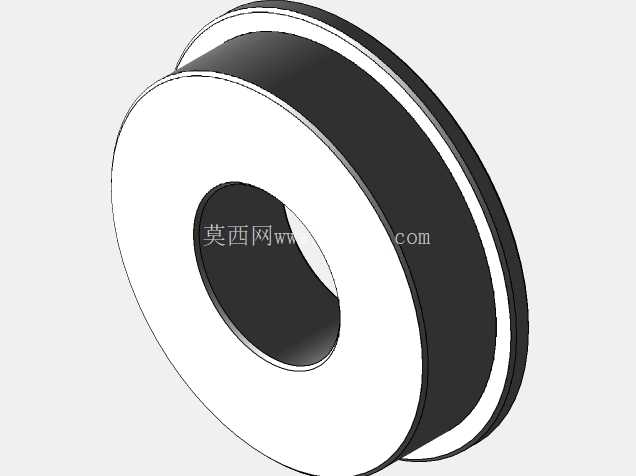

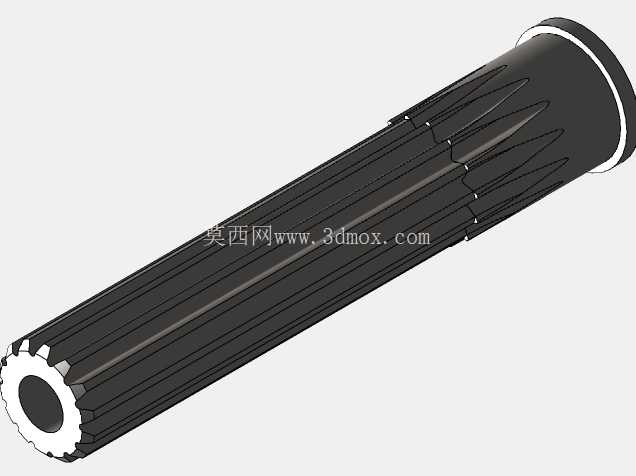

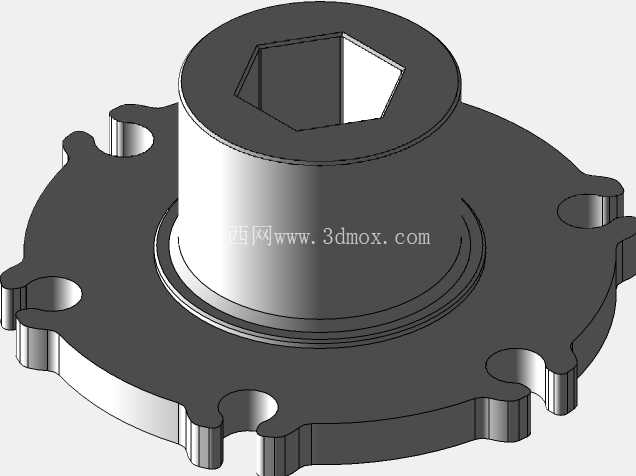

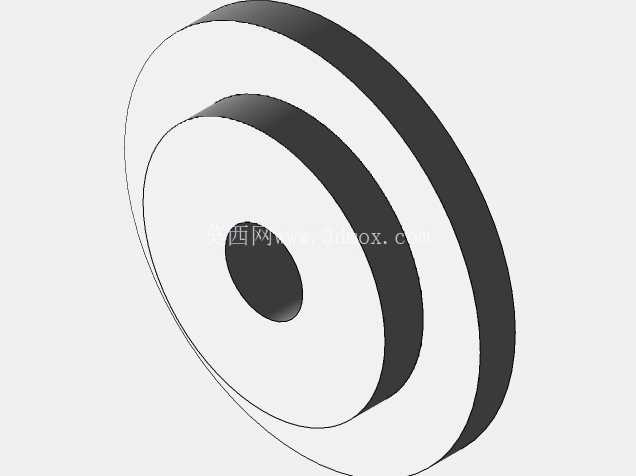

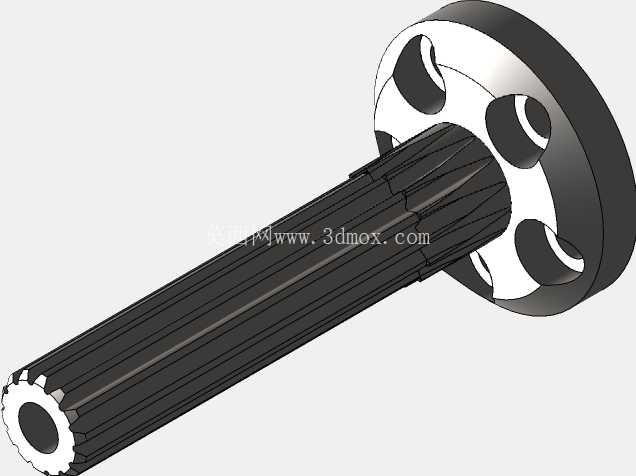

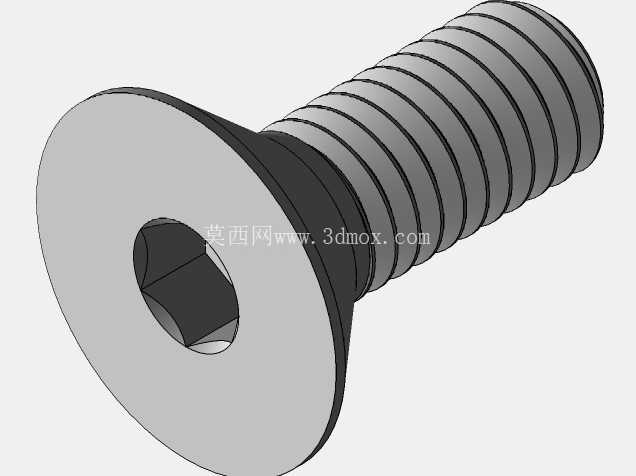

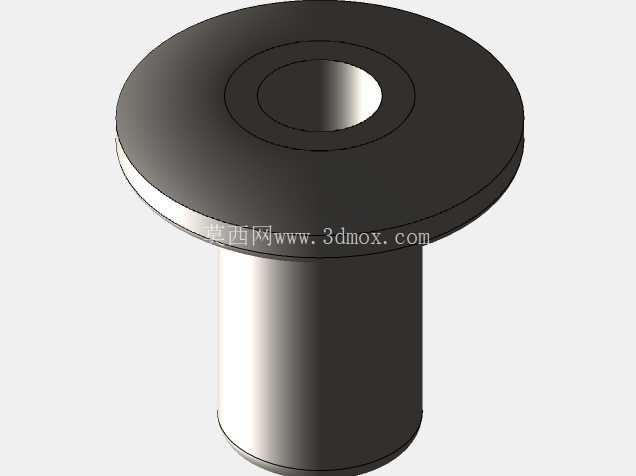

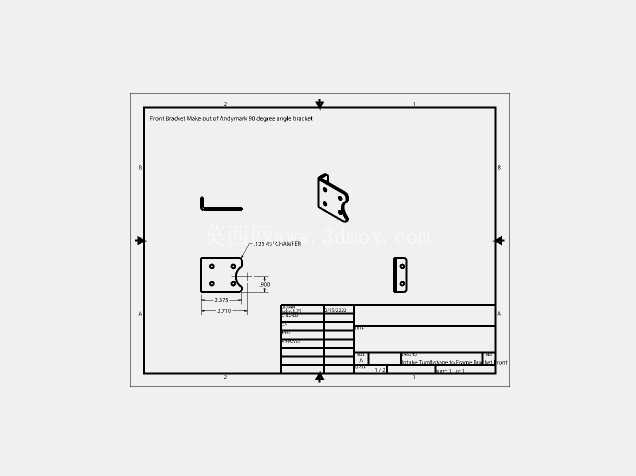

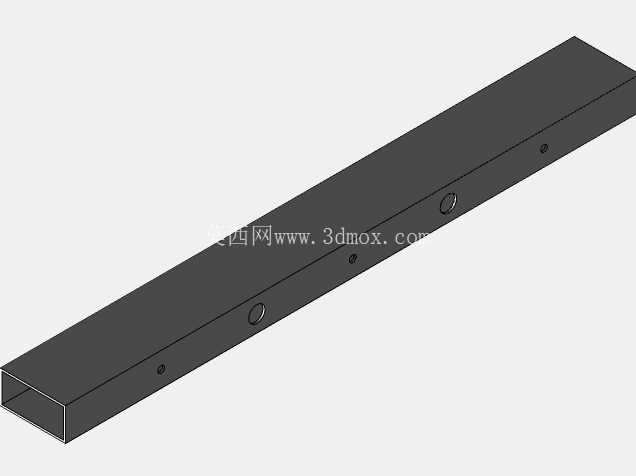

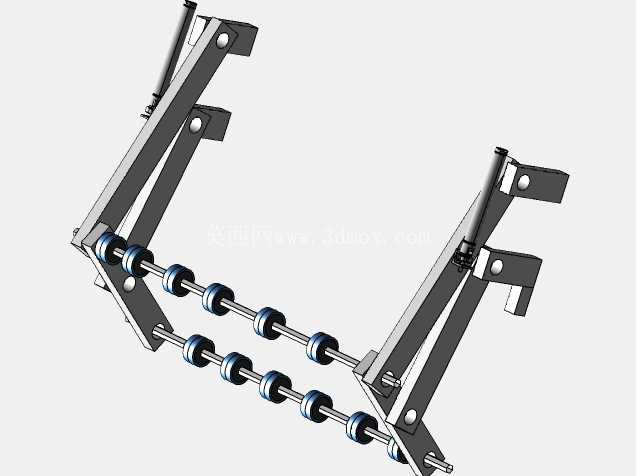

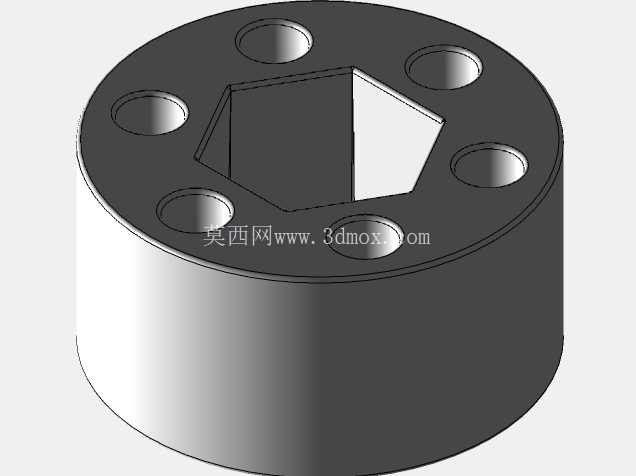

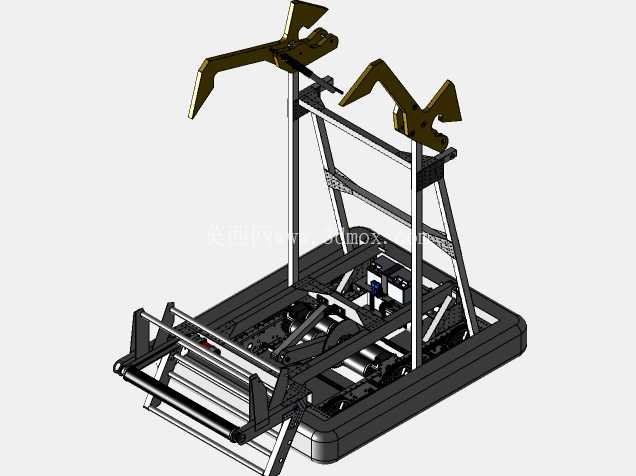

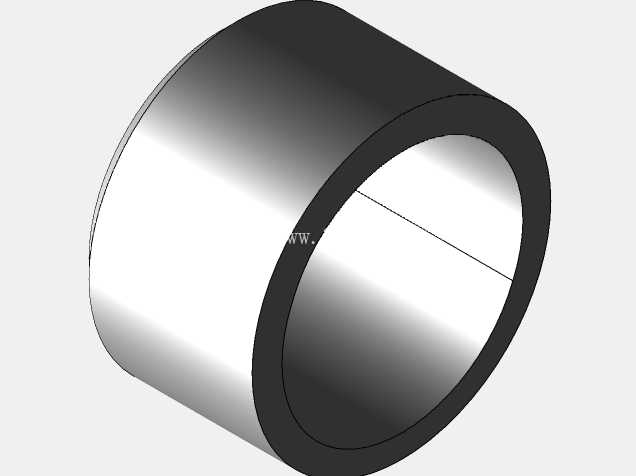

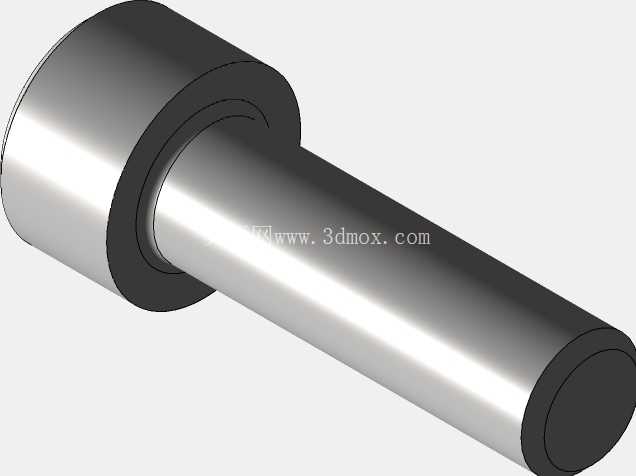

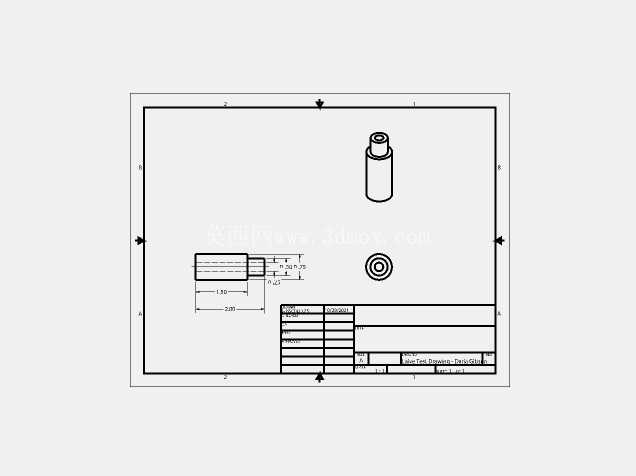

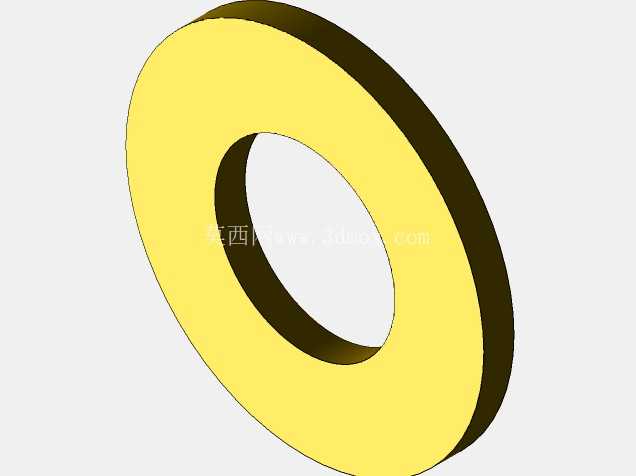

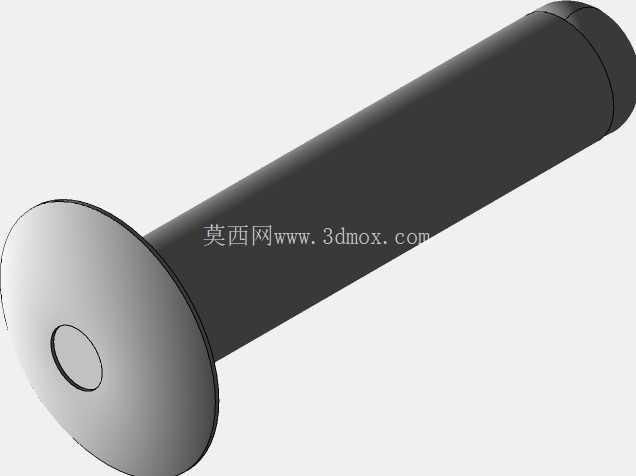

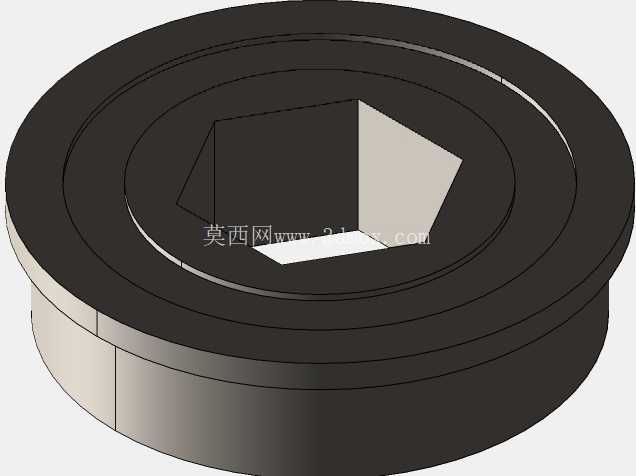

这类带大法兰盘的轴套类零件，在青少年机器人竞赛的整机搭建里属于出镜率极高的基础连接件，主要承担转动副的衬套支撑、轴系轴向定位、板材安装面的载荷分散作用，很多参赛队伍在做抬升机构、轮系传动、机械臂关节的时候都会用到类似结构。从结构形态上看，零件上部是直径远大于杆部的圆盘法兰，法兰中心开有同轴通孔，下部是等直径的圆柱杆身，法兰与杆身的衔接处做了小圆弧过渡，避免应力集中在直角根部，这也是竞赛类零件设计里很务实的细节——毕竟机器人赛事里的机构经常要承受瞬时冲击载荷，比如抬升机构举升负载时的瞬间发力、对抗类赛事里的碰撞冲击，应力集中的直角位置很容易出现开裂失效。

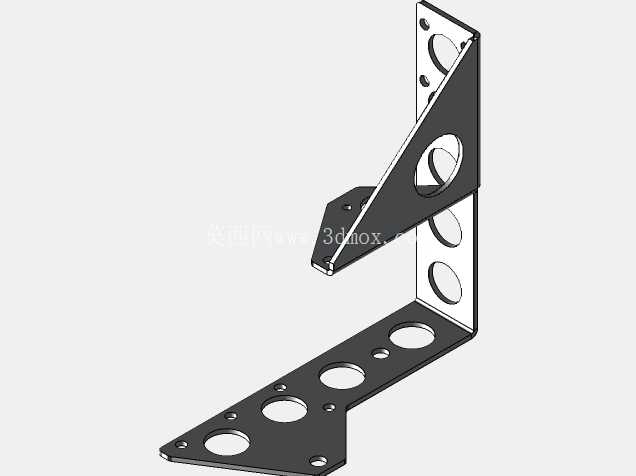

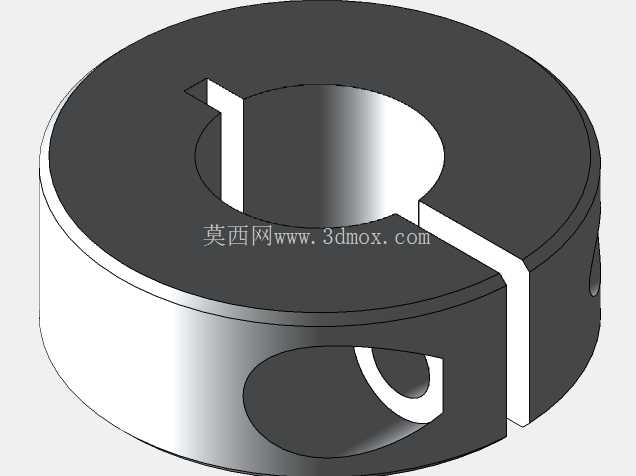

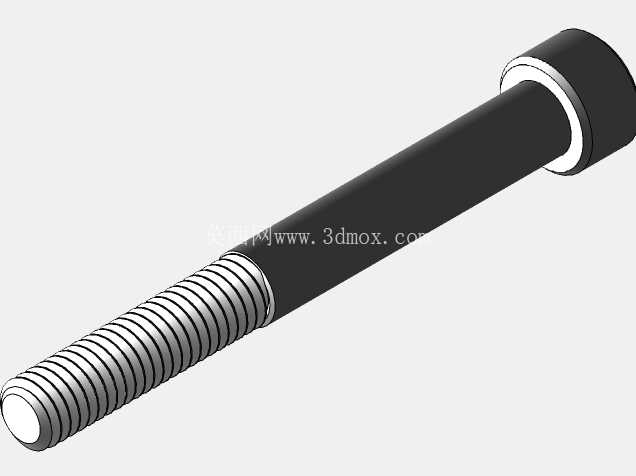

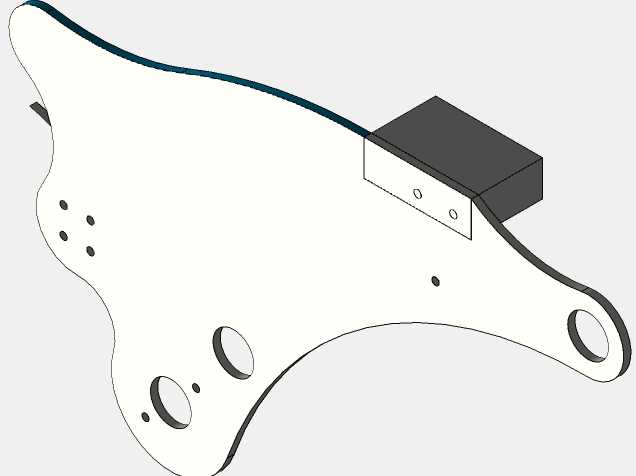

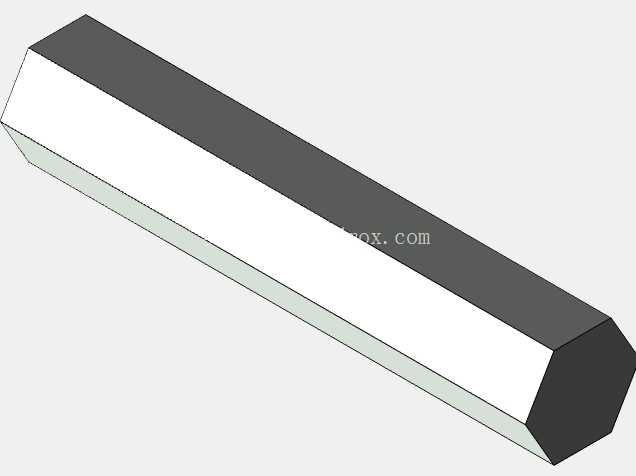

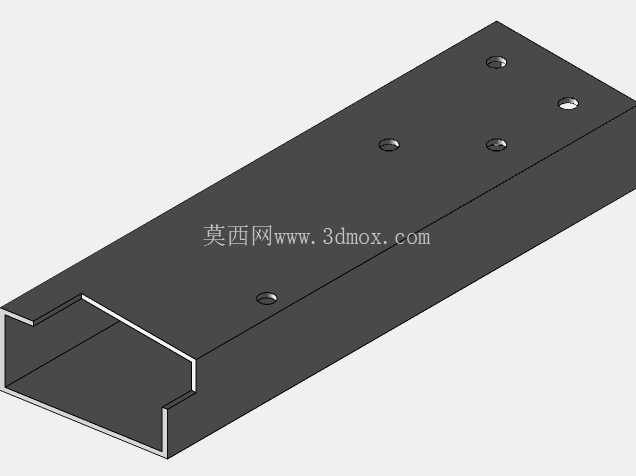

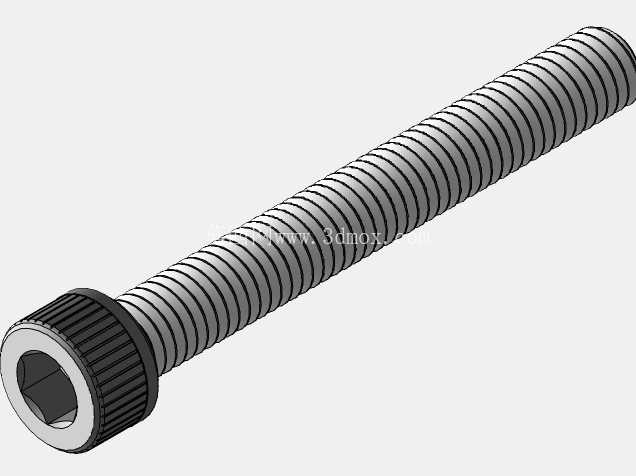

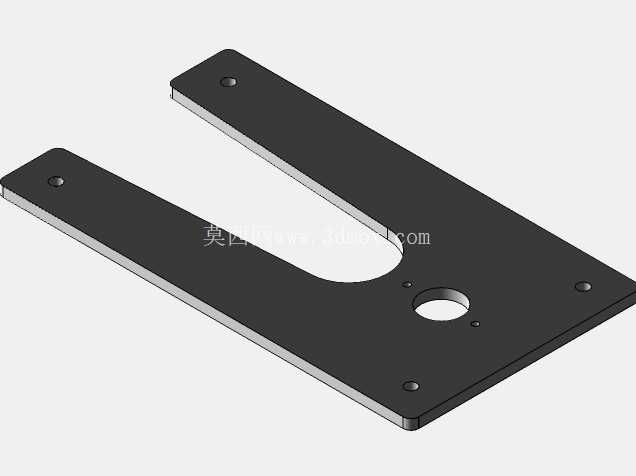

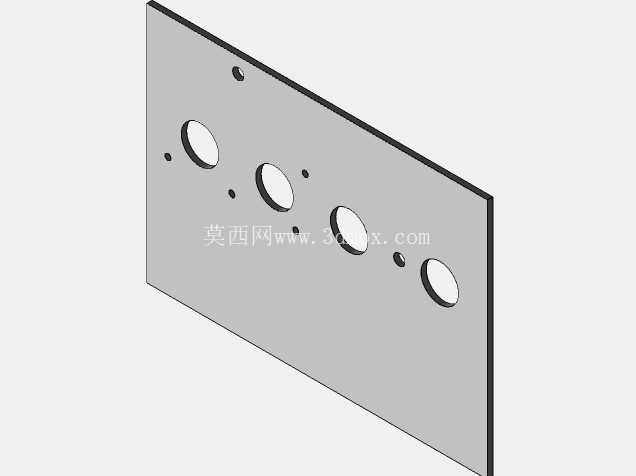

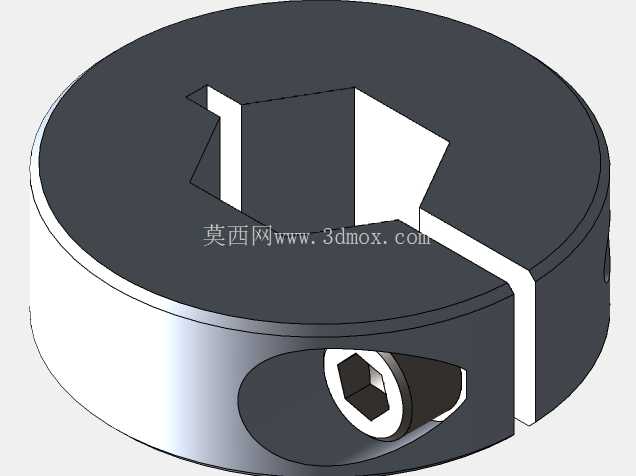

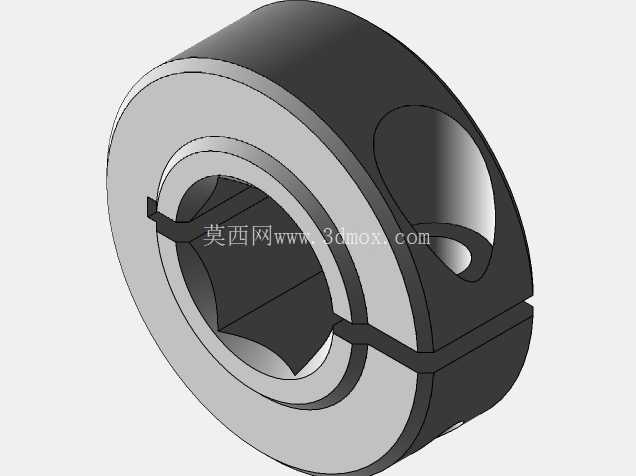

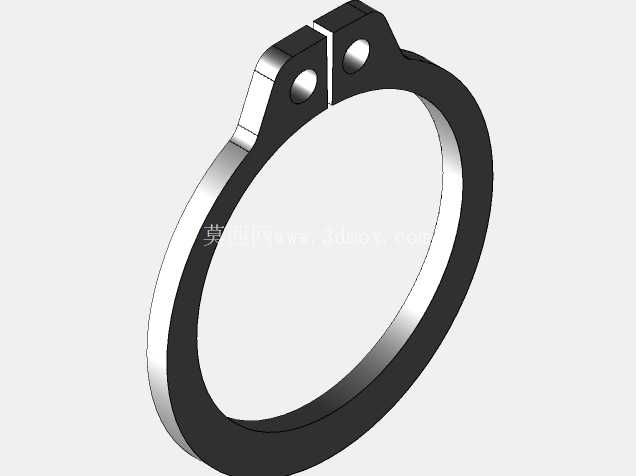

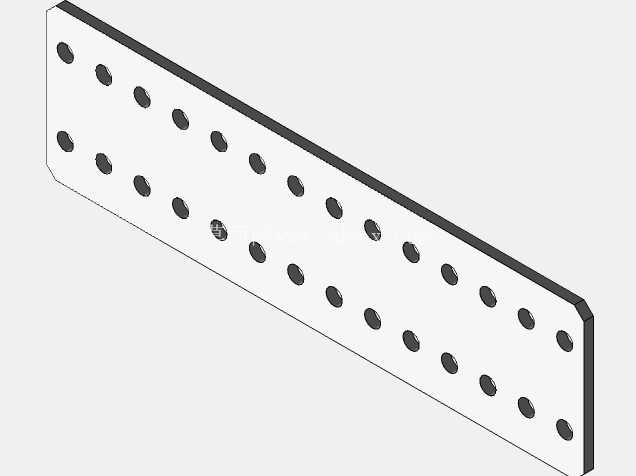

从实际安装场景来说，法兰端面是主要的承载贴合面，安装时法兰面紧贴结构板材的外侧，杆部穿过板材上预先加工的安装孔，通孔内可以穿过转动轴或者固定螺栓，大直径的法兰盘一方面能在锁紧时把锁紧力分散到更大面积的板材面上，避免薄板类结构件被压溃变形，另一方面也能起到轴向限位的作用，不需要额外加装轴套或者挡圈就能限制轴系的轴向窜动，对于需要快速迭代改装的参赛队伍来说，这种集成化的结构能减少装配时的零件数量，缩短整机调试的时间。

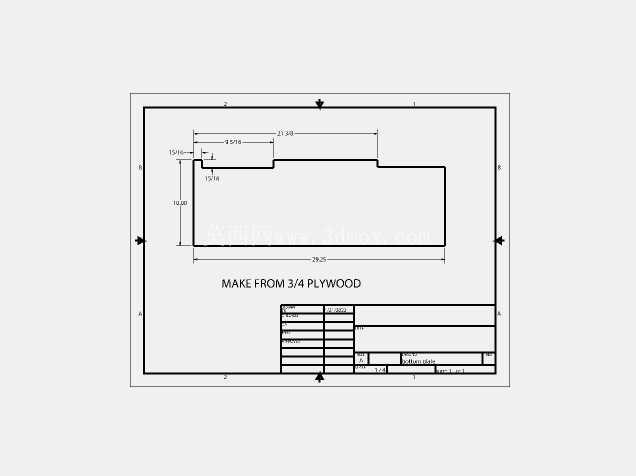

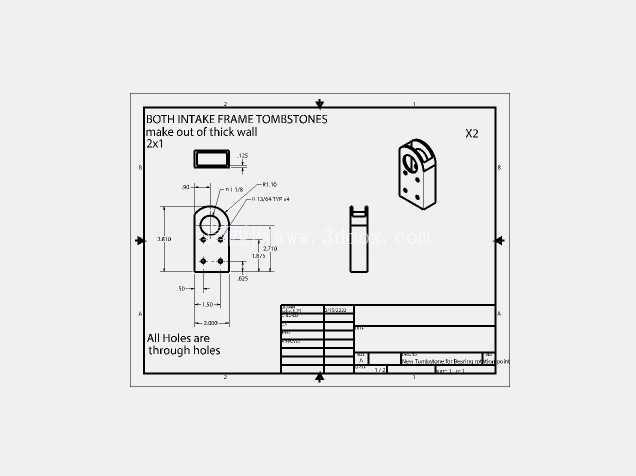

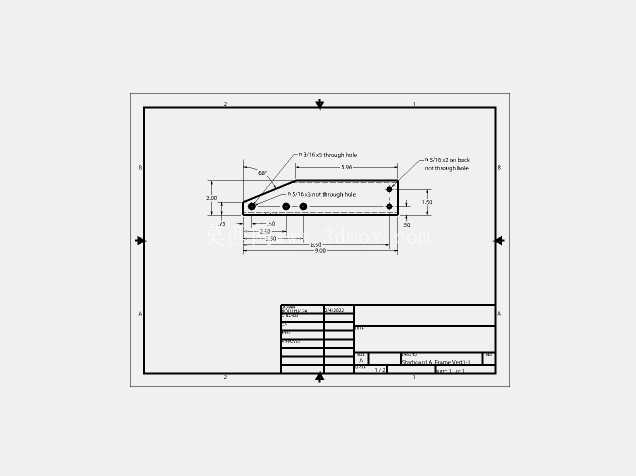

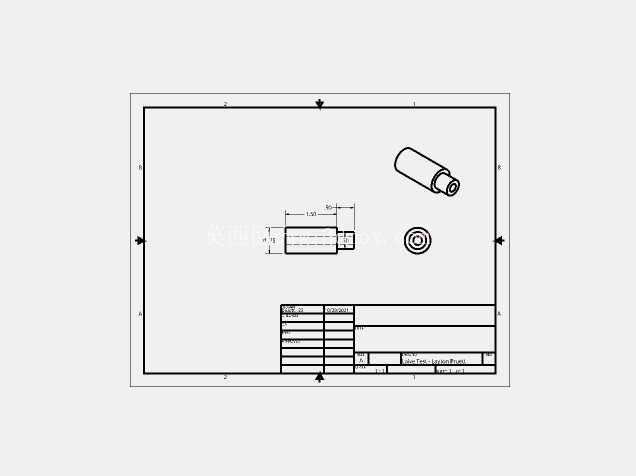

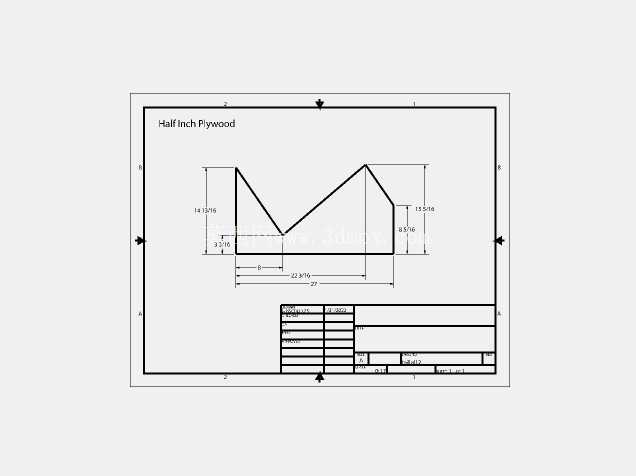

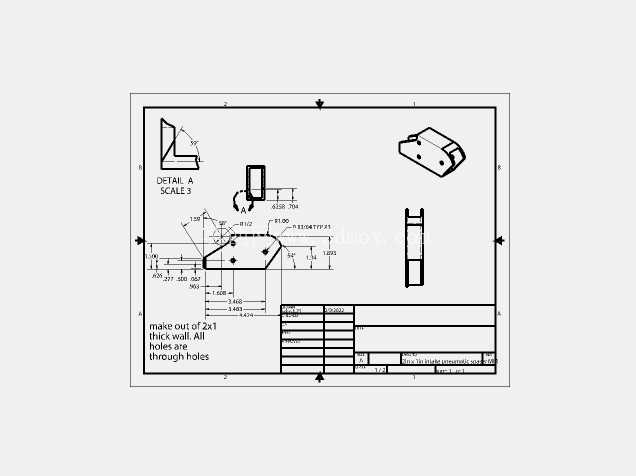

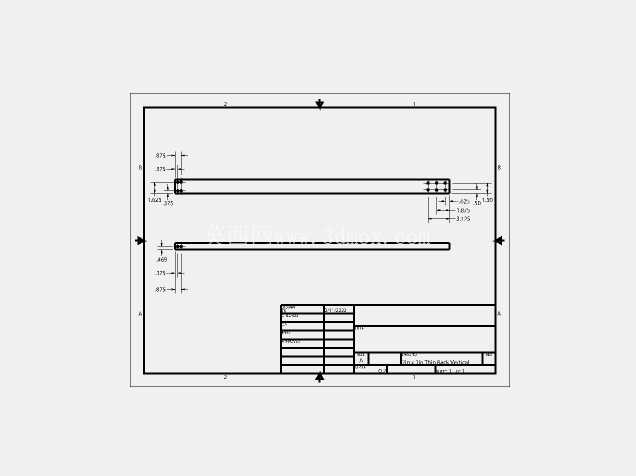

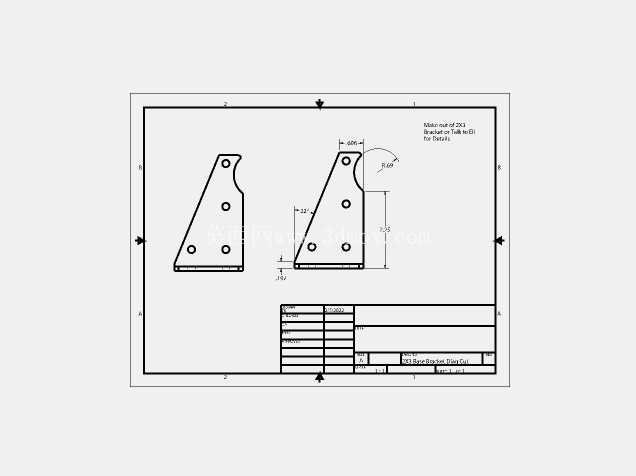

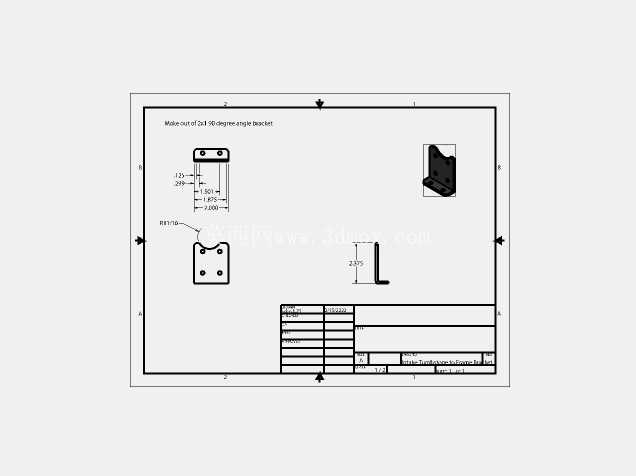

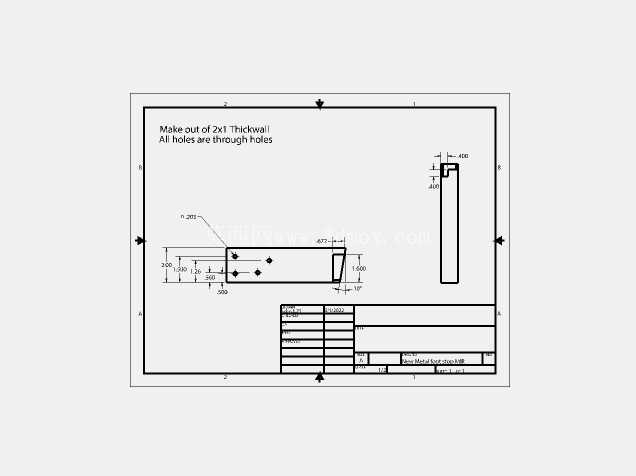

设计这类零件的时候，首先要匹配常用的竞赛器材安装孔距与板材厚度，杆部的长度要略大于常用结构板材的厚度，保证穿过板材后杆部端面不会突出过多干涉其他运动部件，法兰的直径要控制在合理范围，既要保证足够的承压面积，也不能过大占用周边的安装空间，毕竟竞赛机器人的整机尺寸有严格的规则限制，每一寸安装空间都需要精打细算。中心通孔的直径公差要做合理控制，作为转动衬套使用时，孔与轴的配合要选间隙配合，保证轴转动时没有卡滞，同时间隙不能过大避免出现转动晃量，影响机构的定位精度；如果作为固定连接件使用，通孔直径要比常用螺栓直径大0.1-0.2mm，方便装配时的对位调整，降低零件加工的精度要求，适配竞赛场景下快速加工、快速装配的需求。

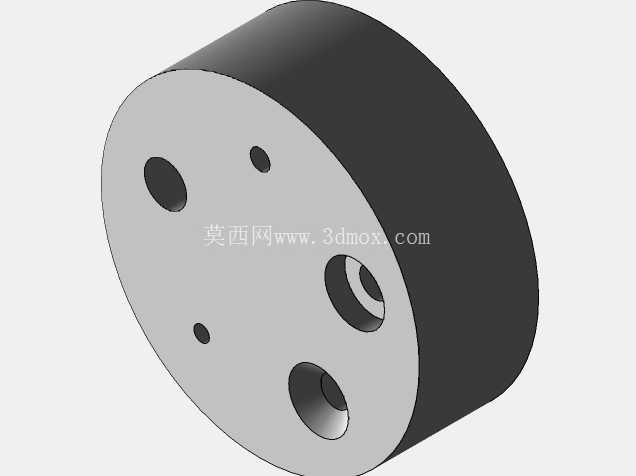

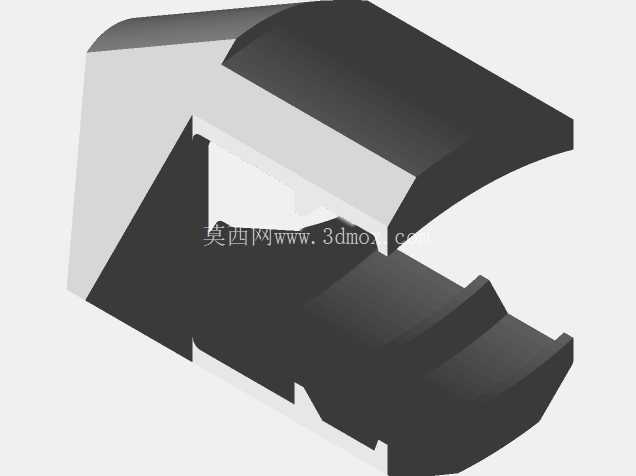

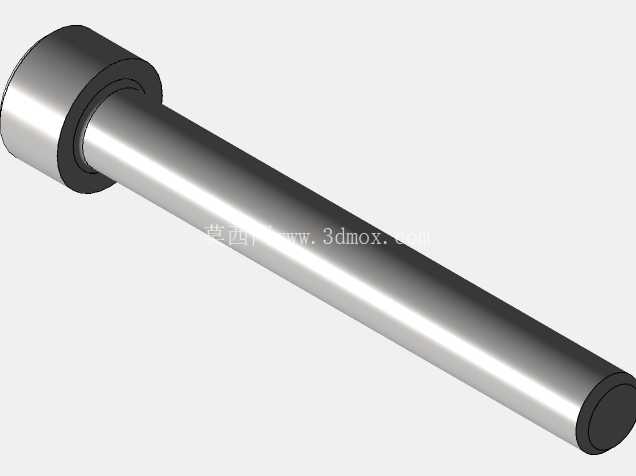

从外形尺寸的边界来看，这类零件的整体高度不会过高，法兰盘的厚度要满足承压强度要求，不能在锁紧力作用下出现变形，杆部的外圆直径要和常用的安装孔直径匹配，不需要额外做衬套就能直接装入标准孔位，降低参赛队伍的二次加工难度。零件的外轮廓没有复杂的曲面，全部是同轴的回转体结构，不管是采用3D打印制作样件，还是采用铝件车削加工做高强度版本，加工难度都很低，参赛队伍可以根据自身机构的载荷需求选择不同的加工方式，低载荷部位用3D打印件就能满足使用要求，高载荷的轮系、抬升机构部位可以用金属加工件提升强度。

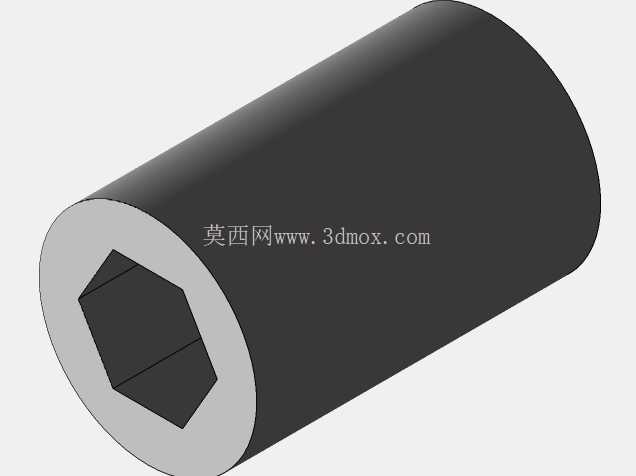

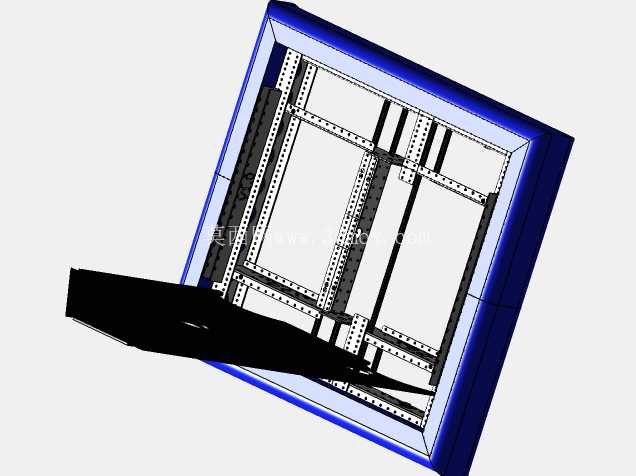

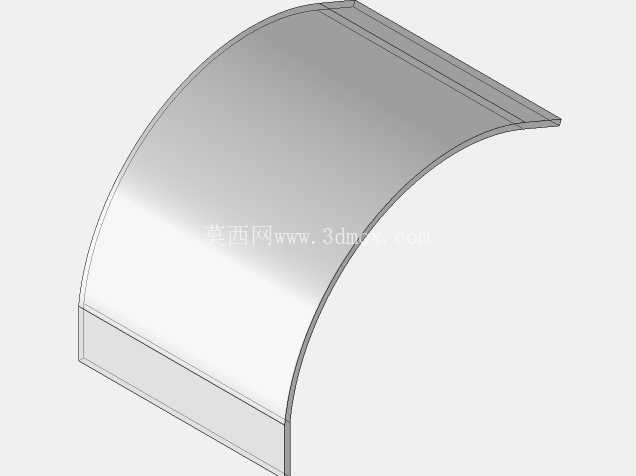

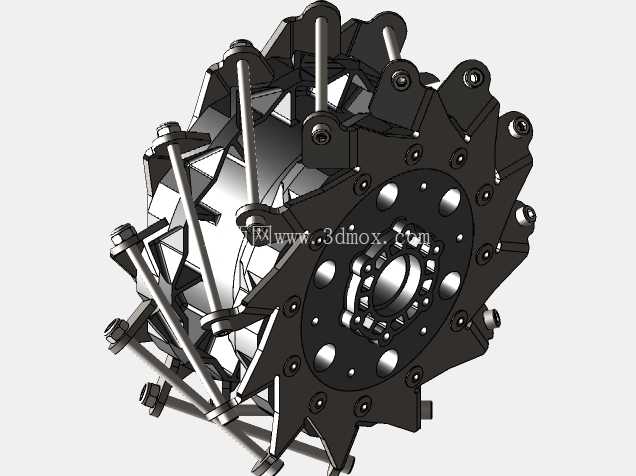

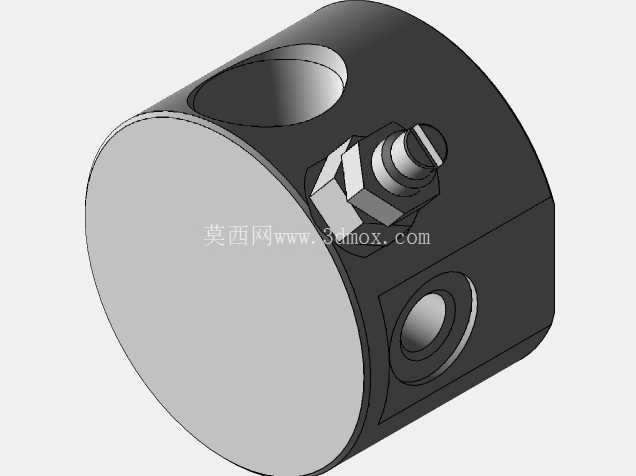

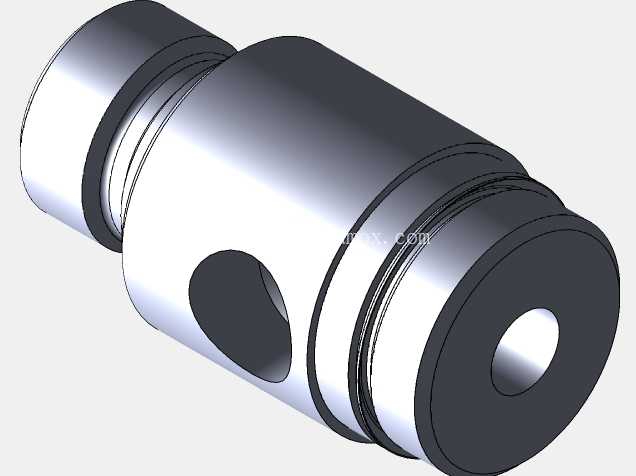

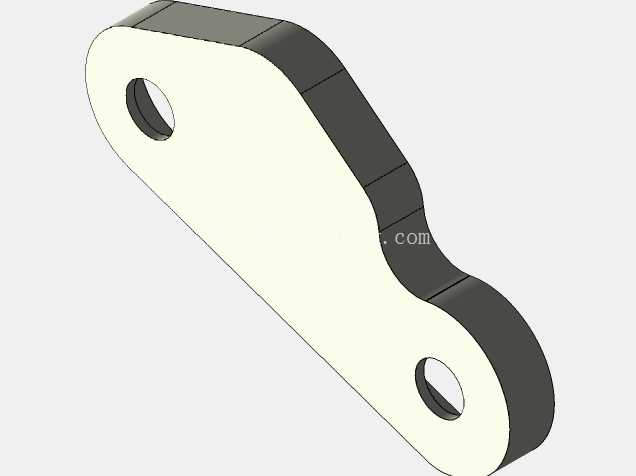

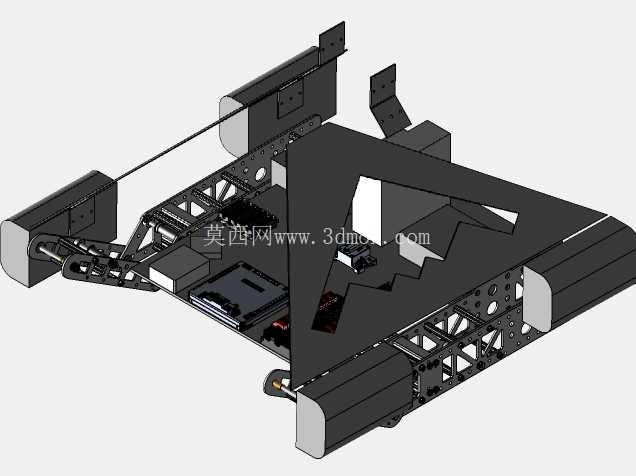

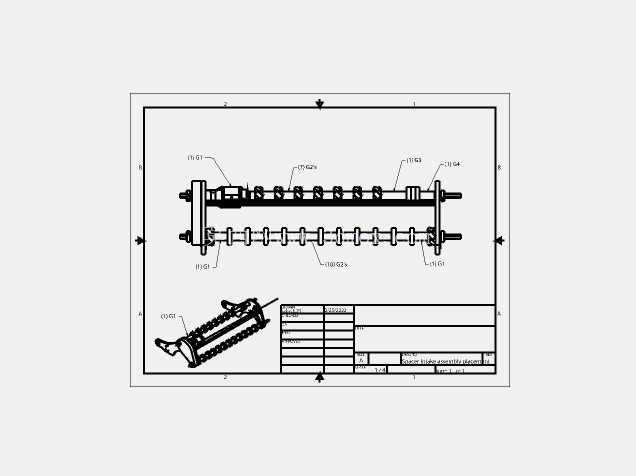

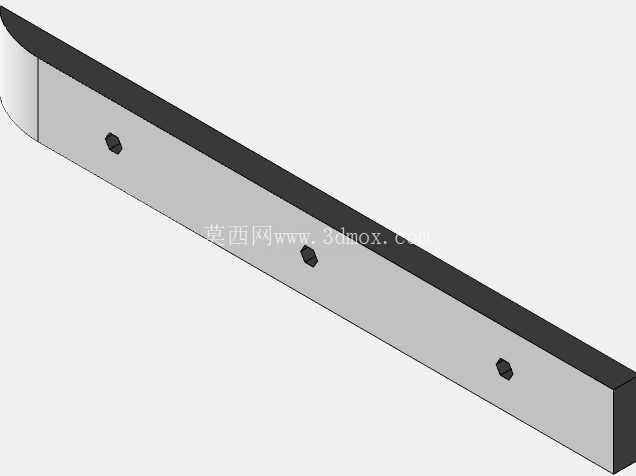

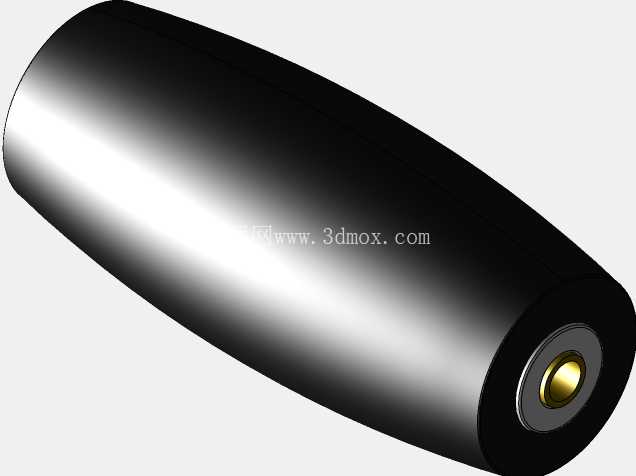

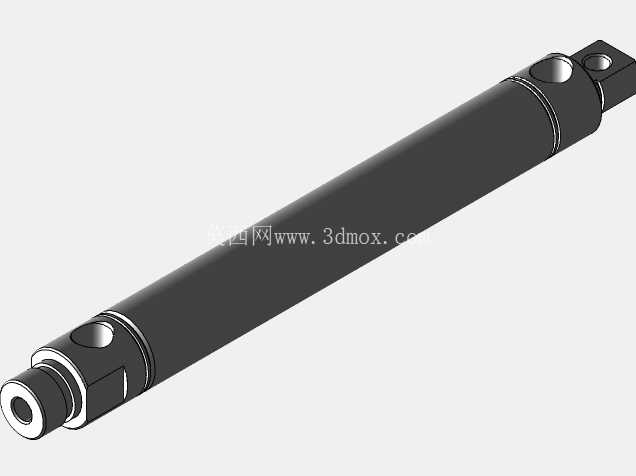

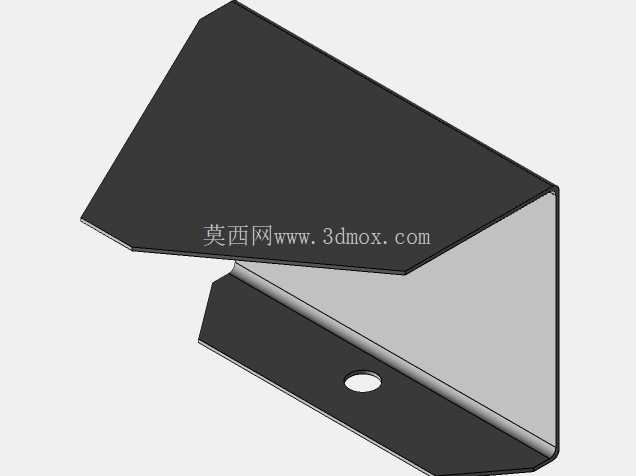

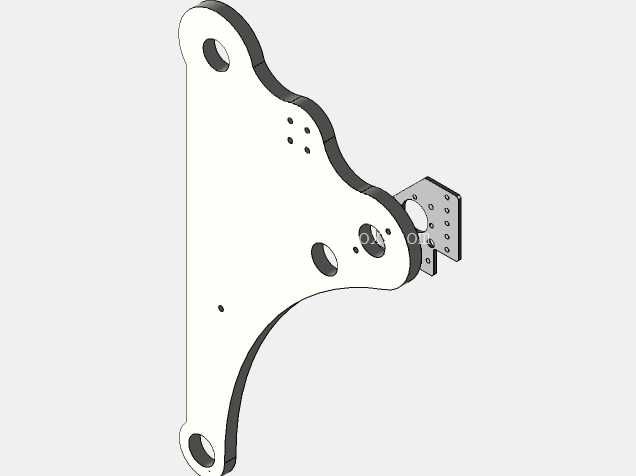

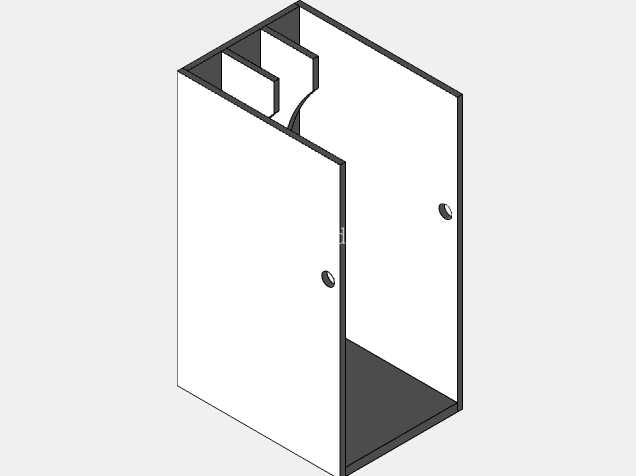

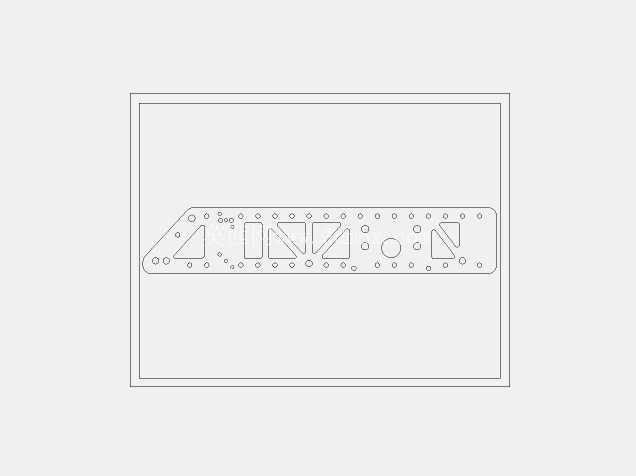

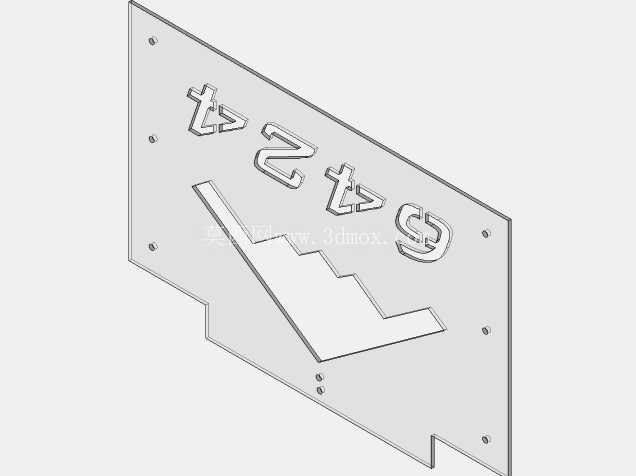

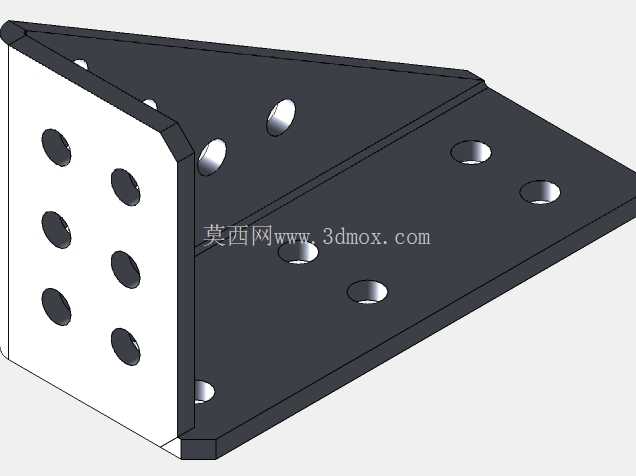

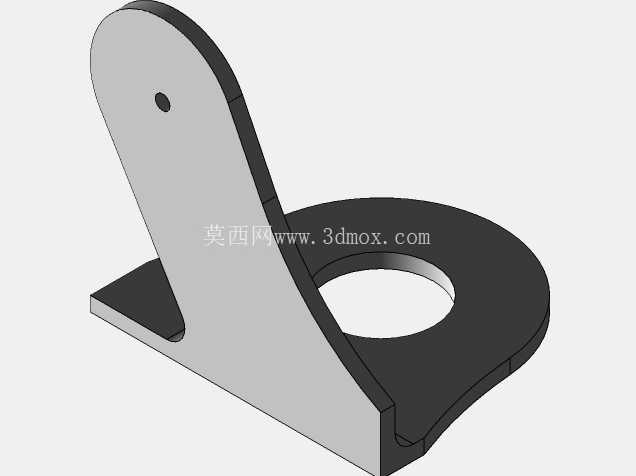

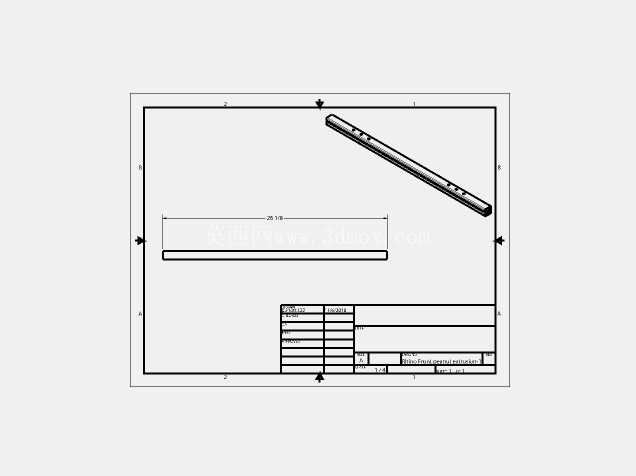

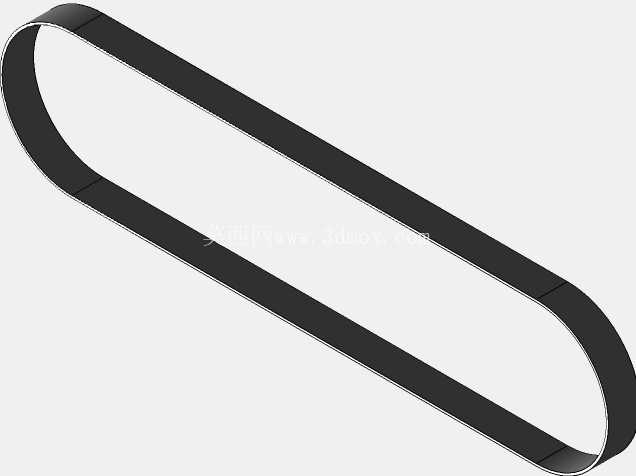

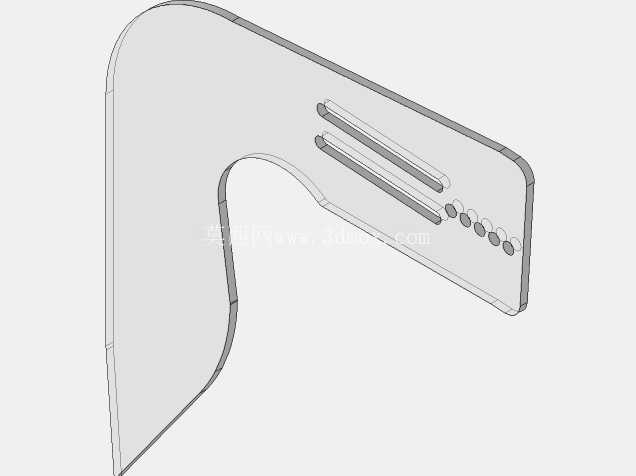

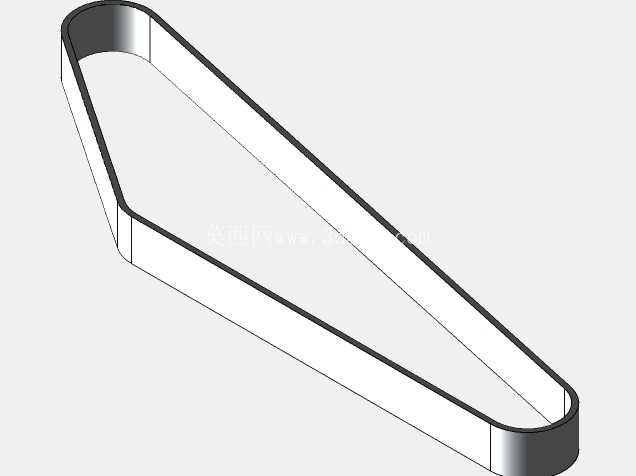

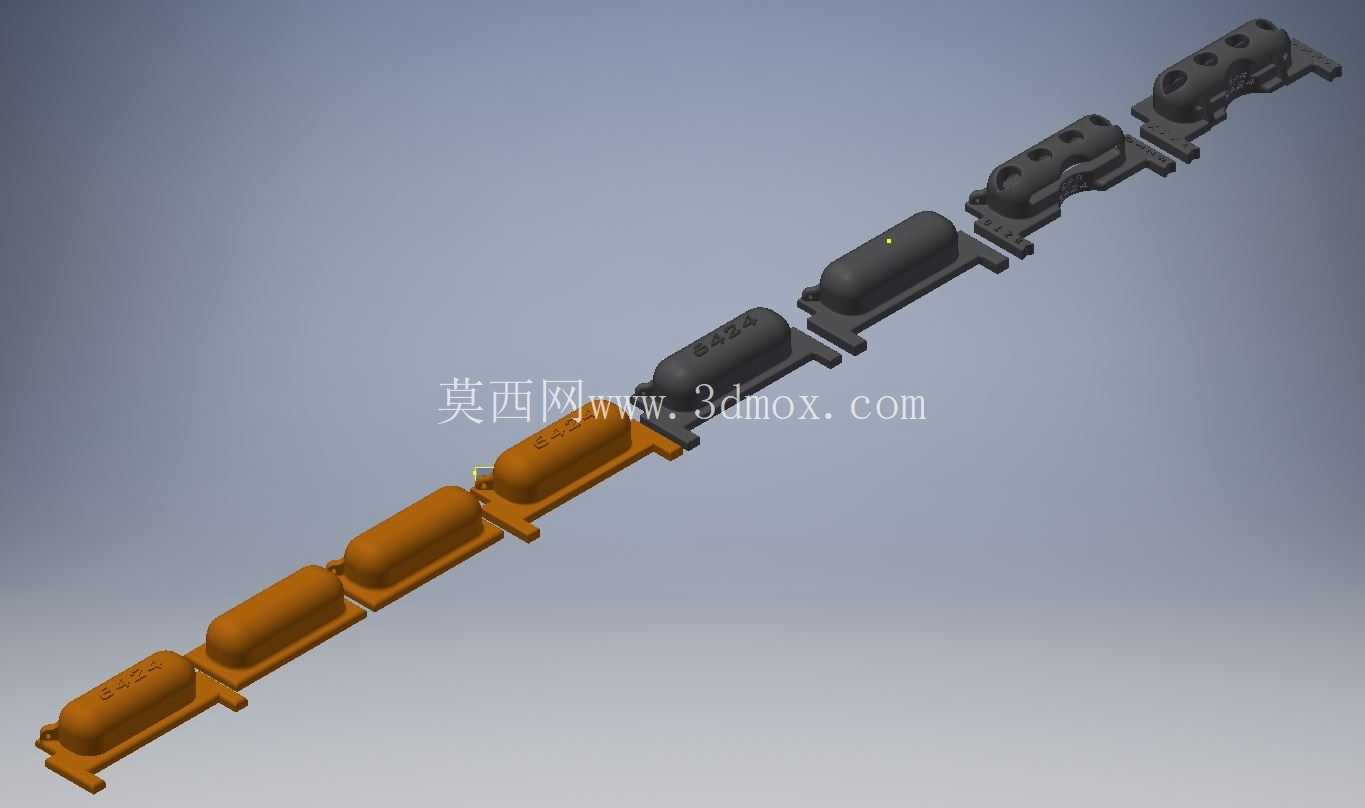

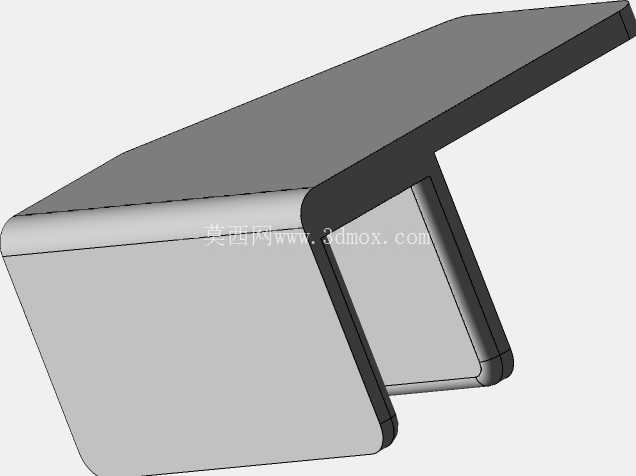

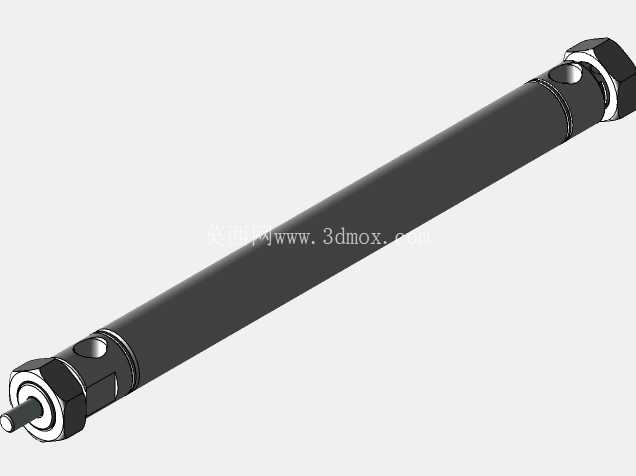

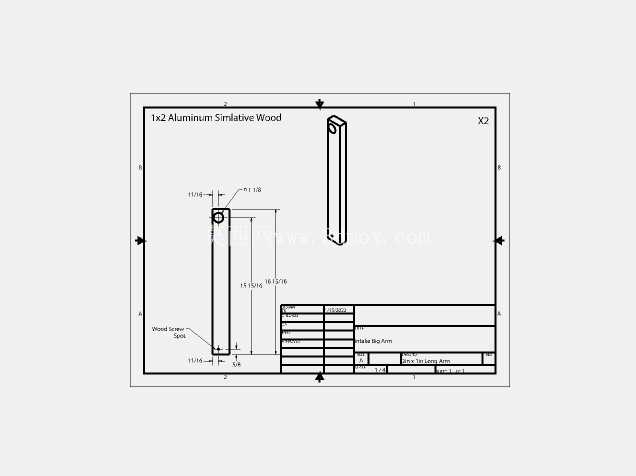

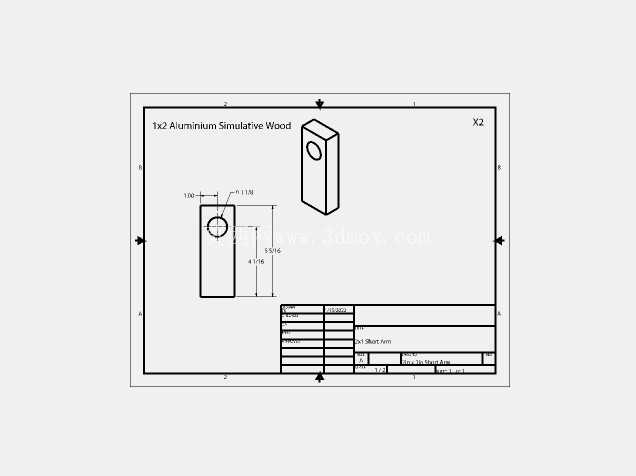

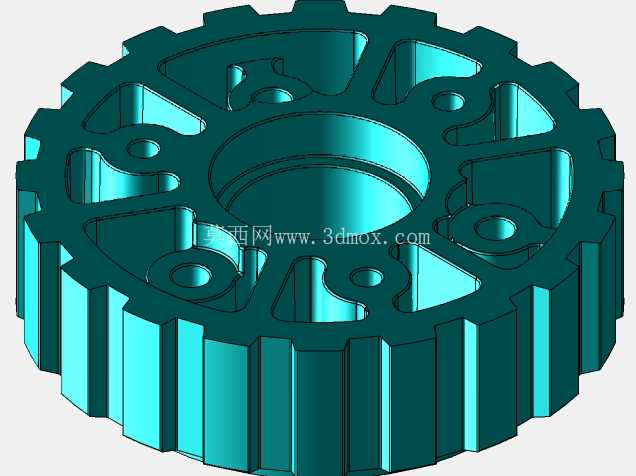

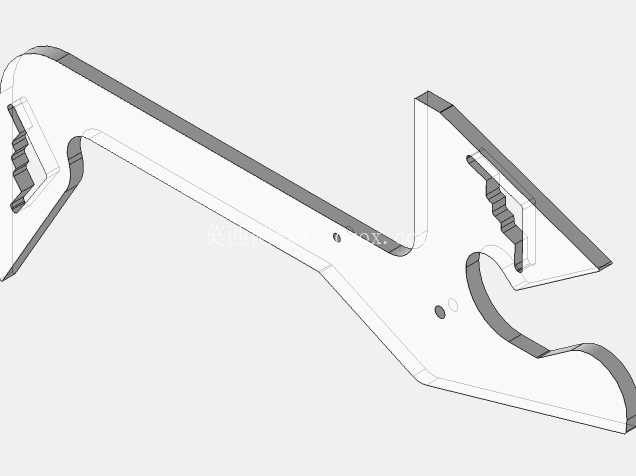

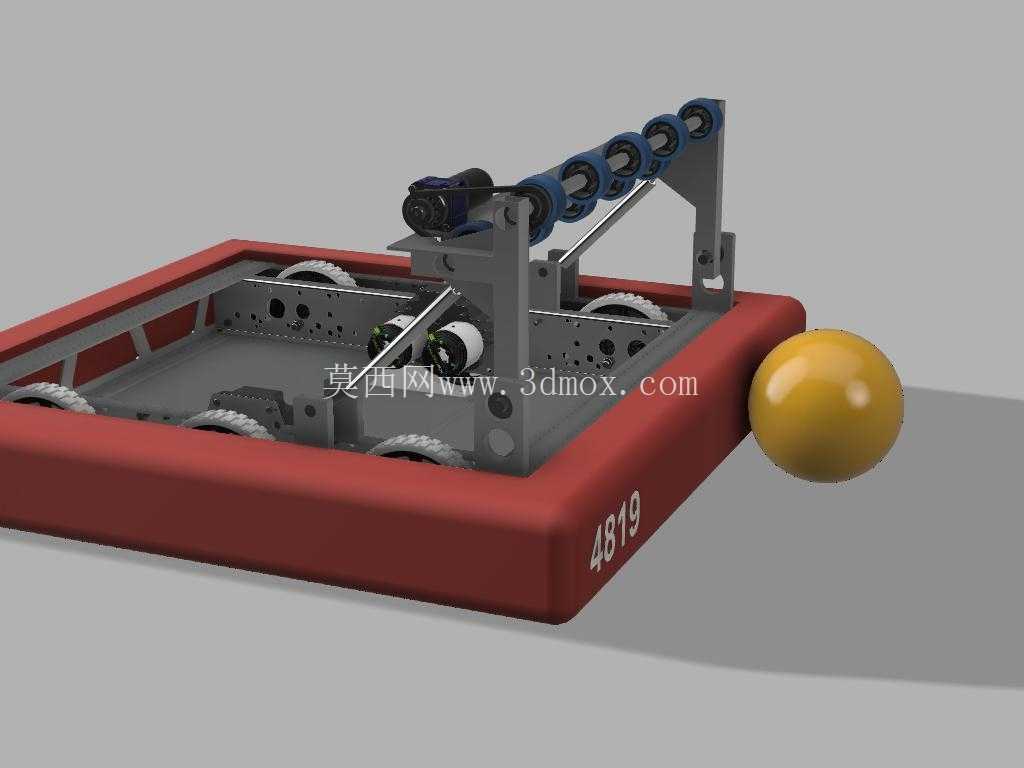

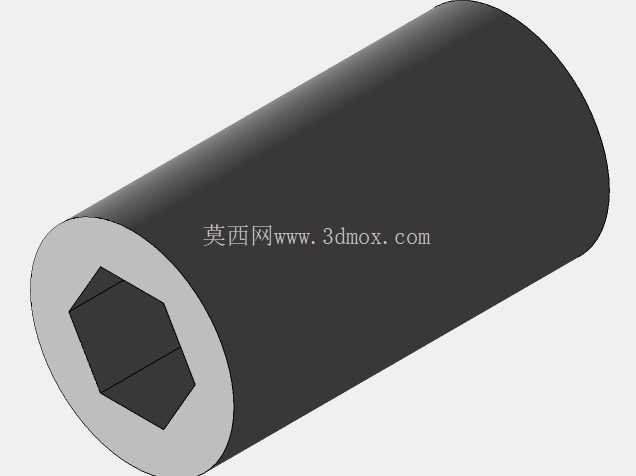

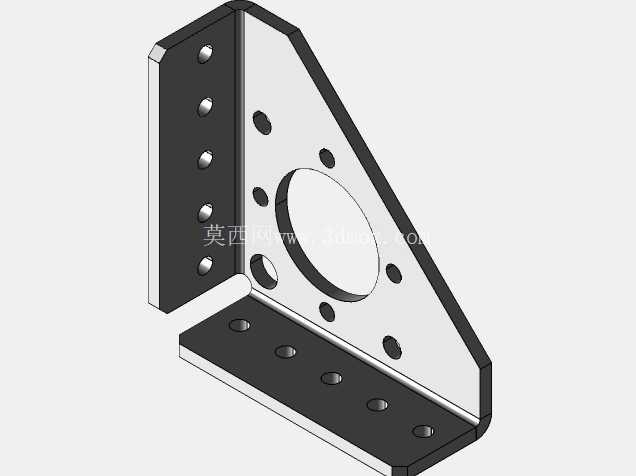

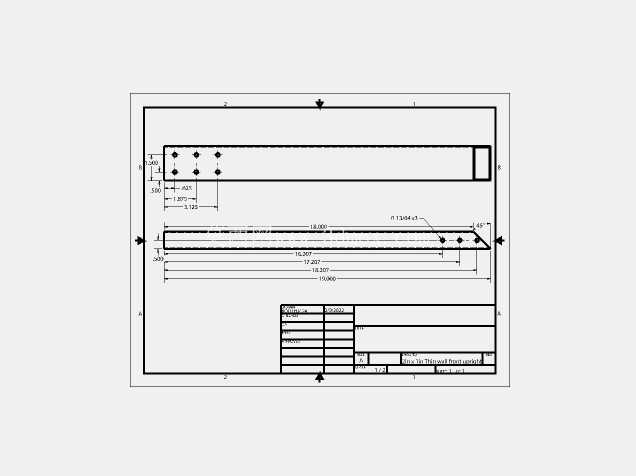

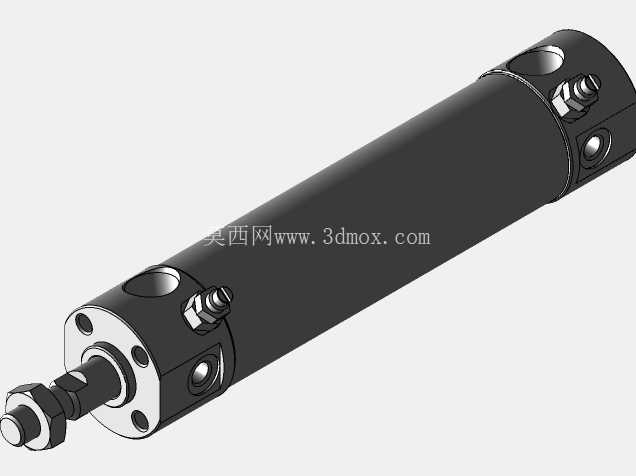

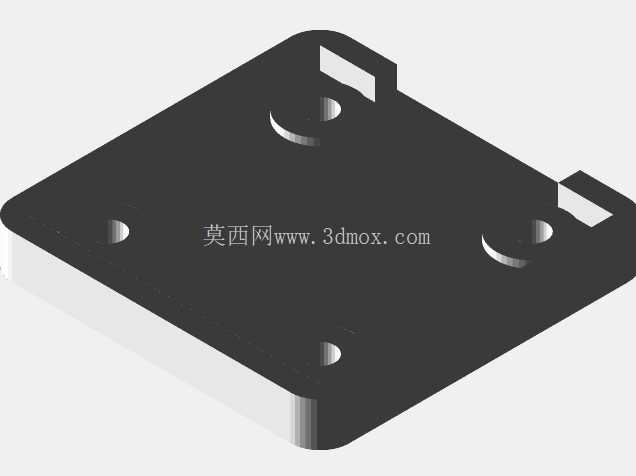

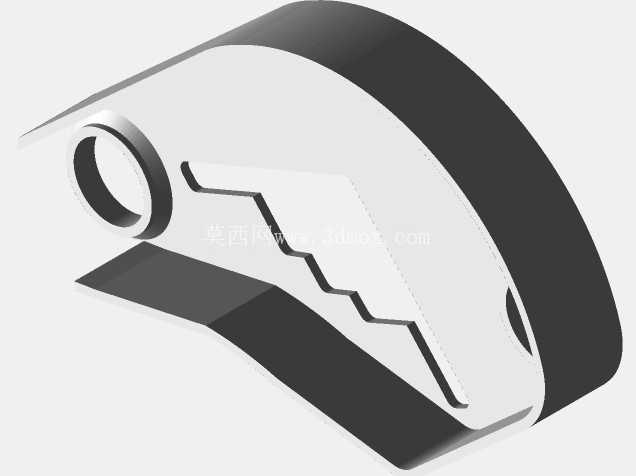

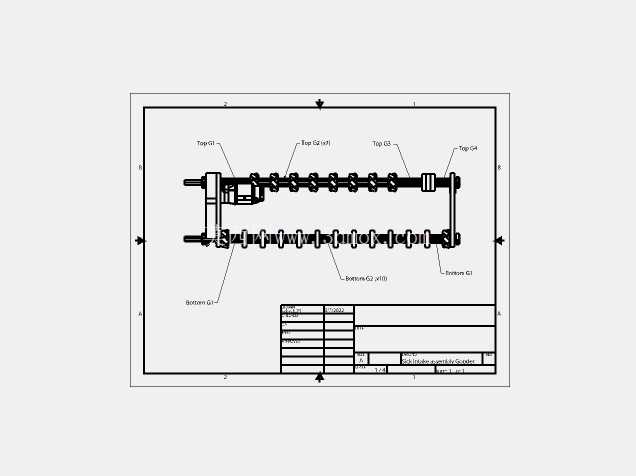

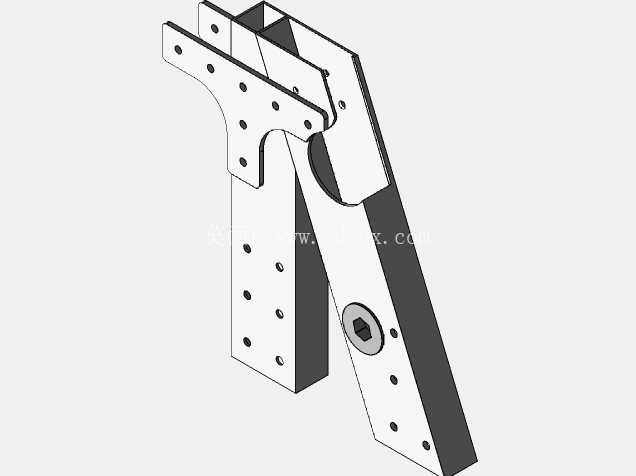

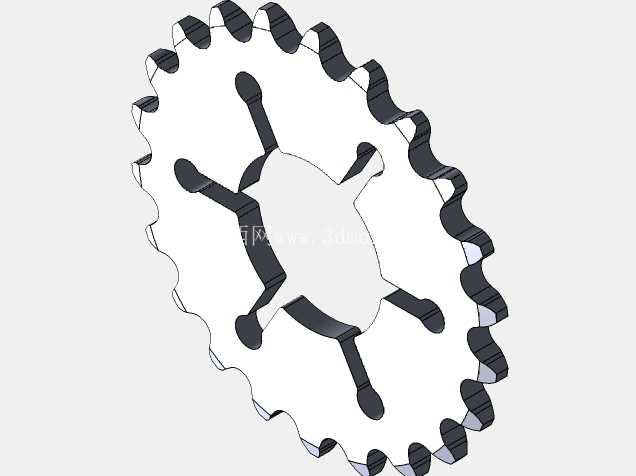

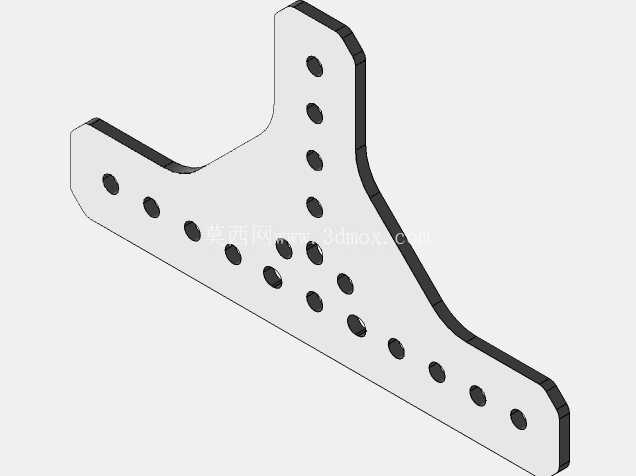

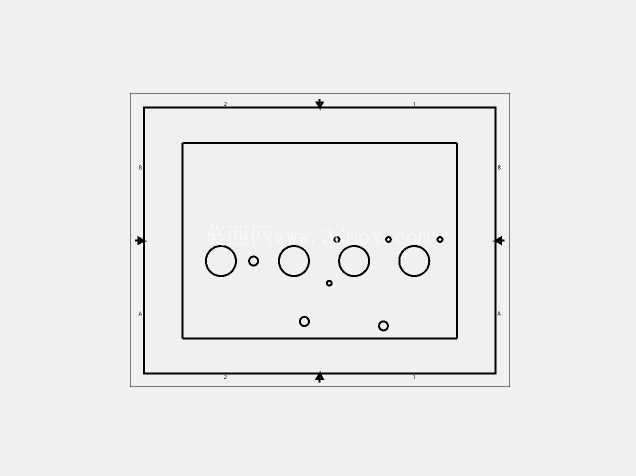

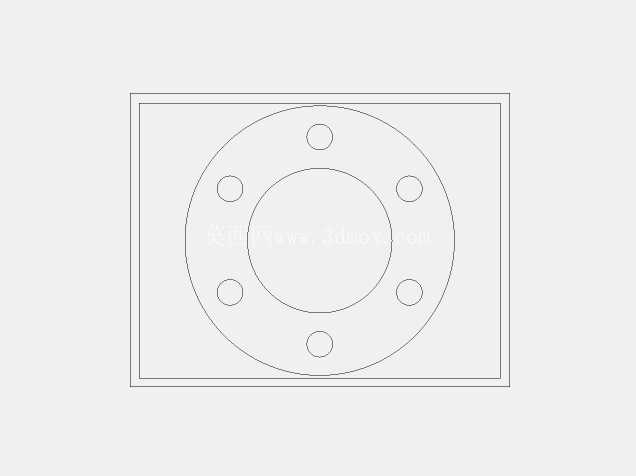

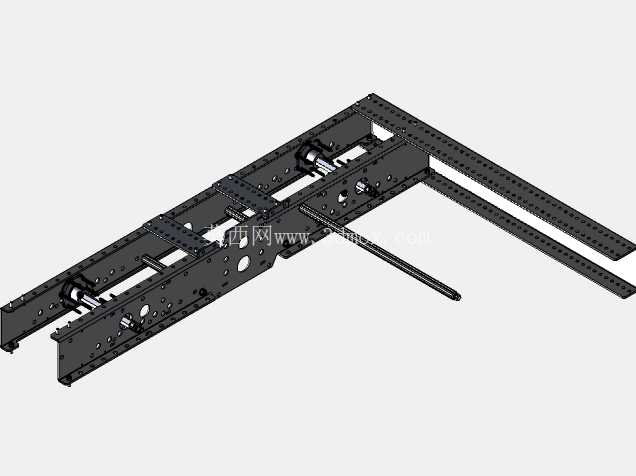

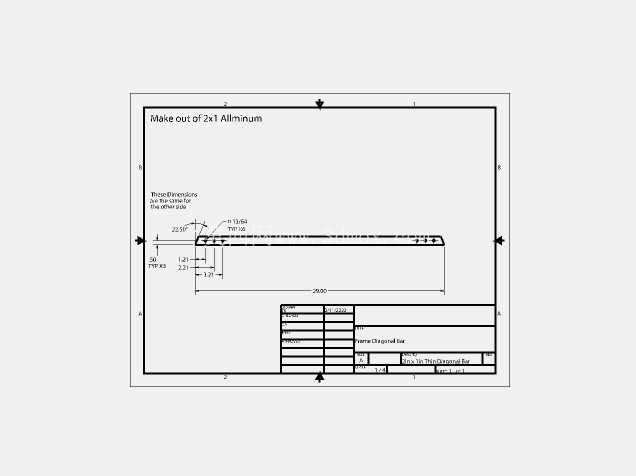

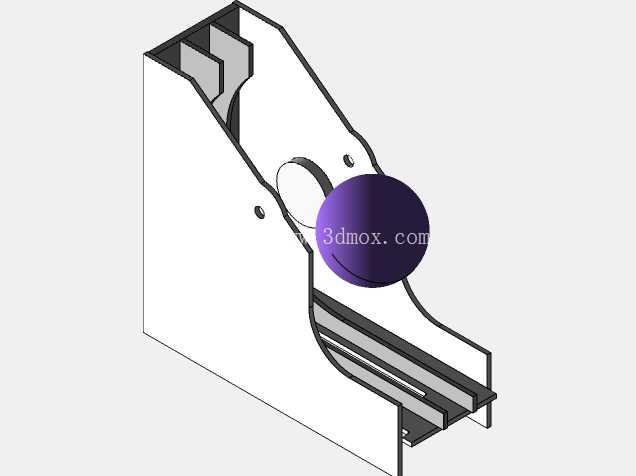

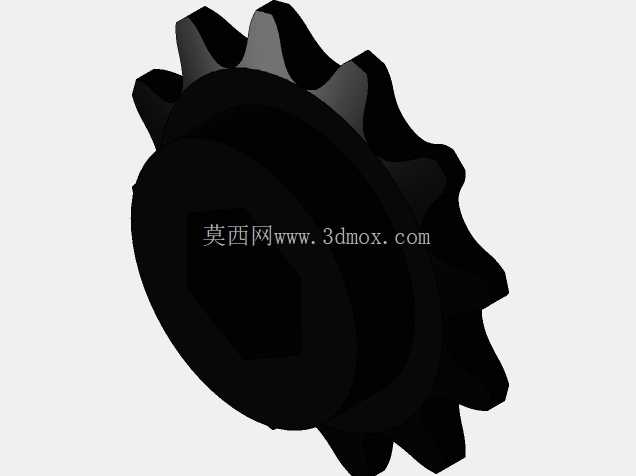

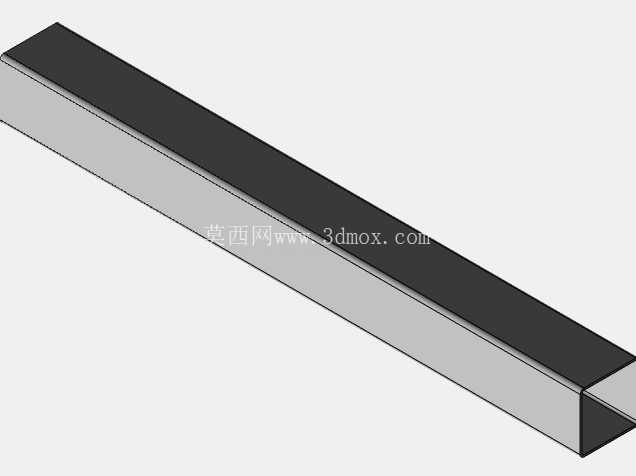

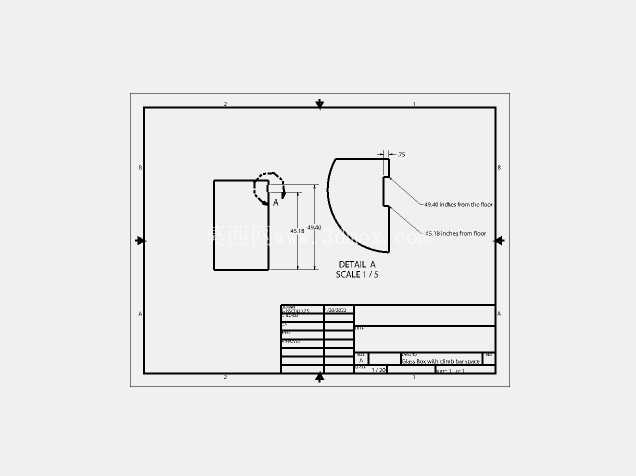

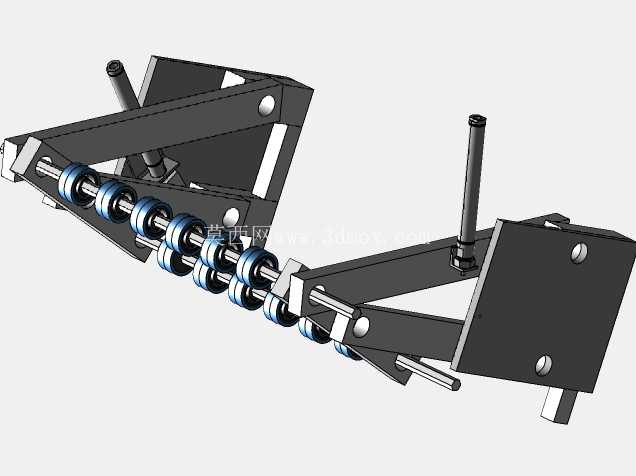

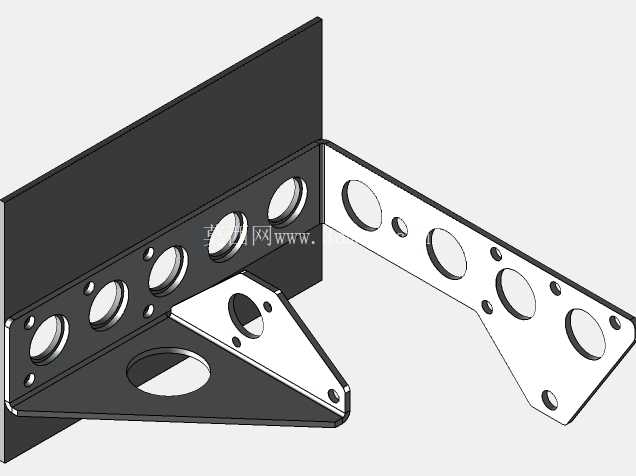

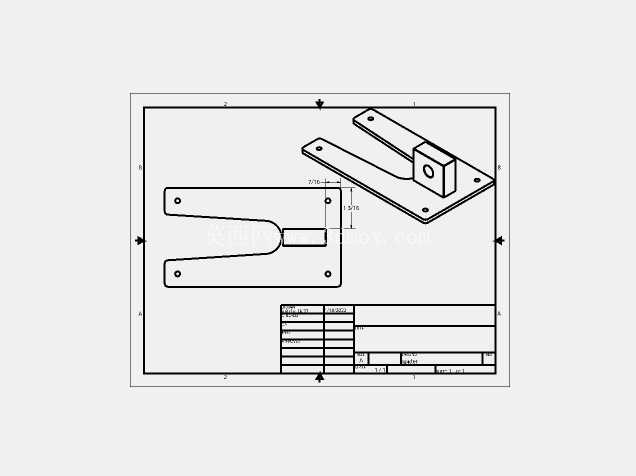

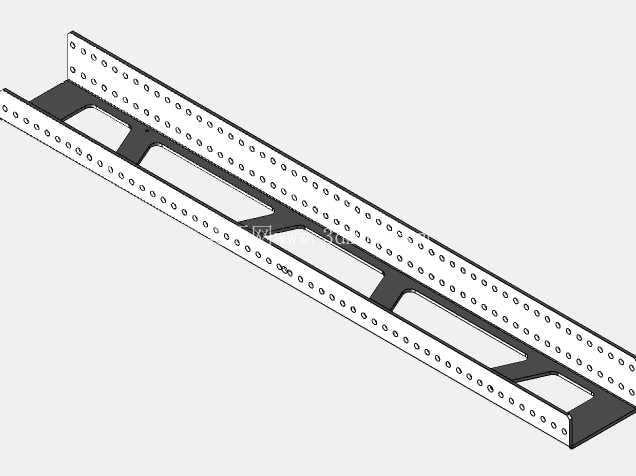

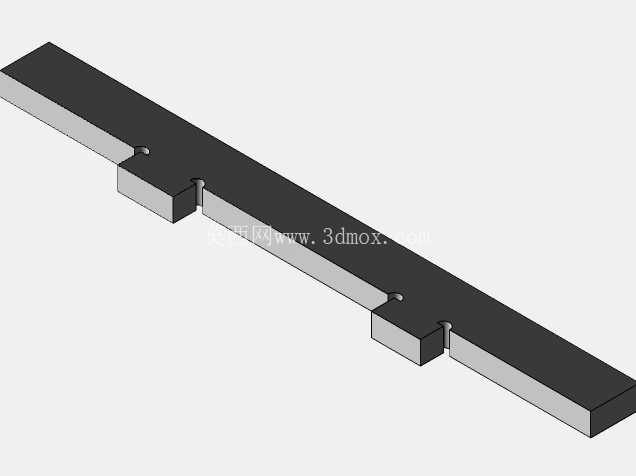

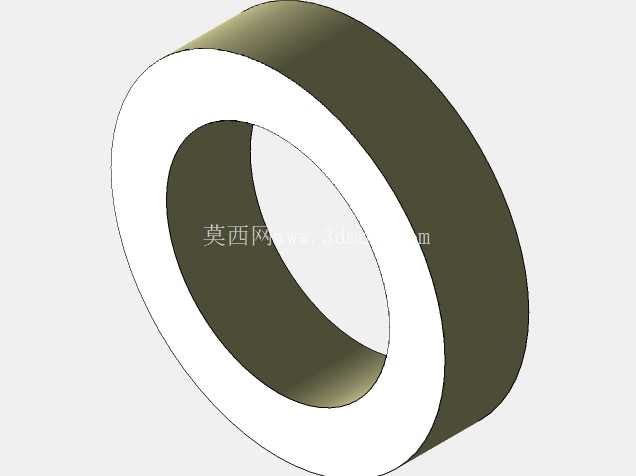

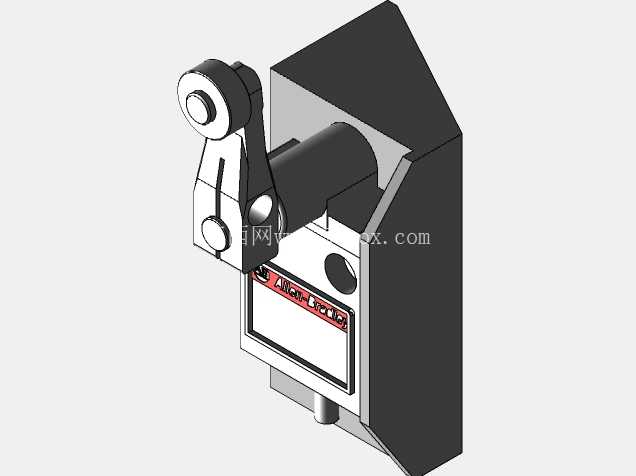

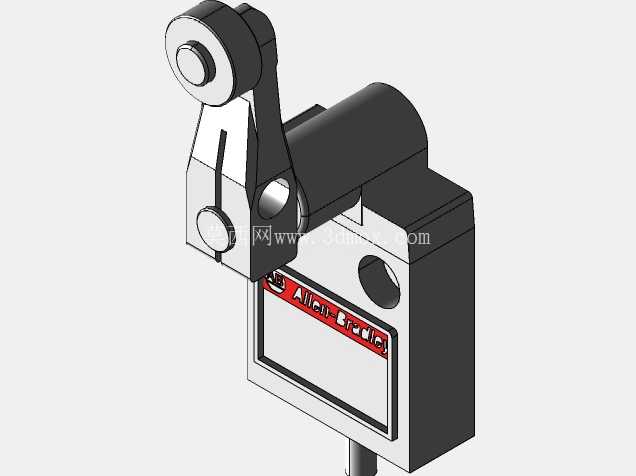

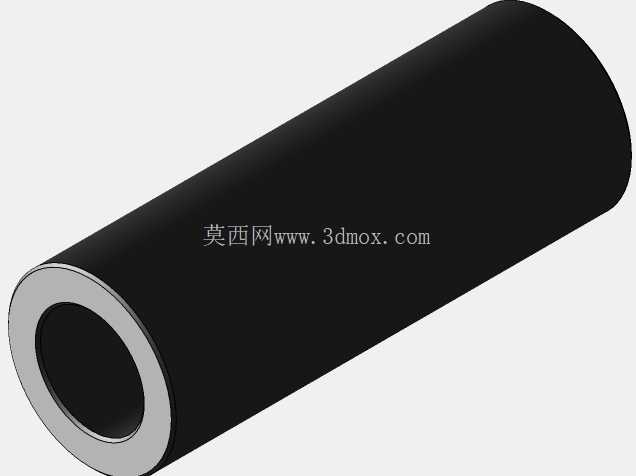

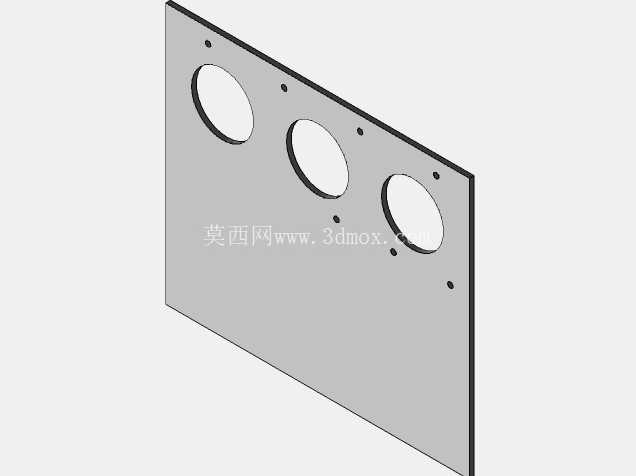

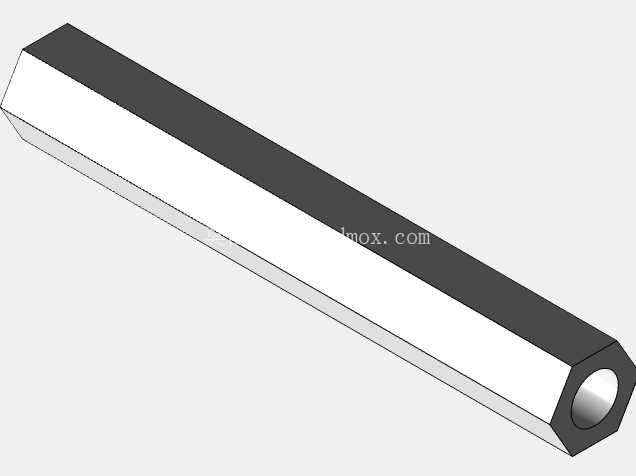

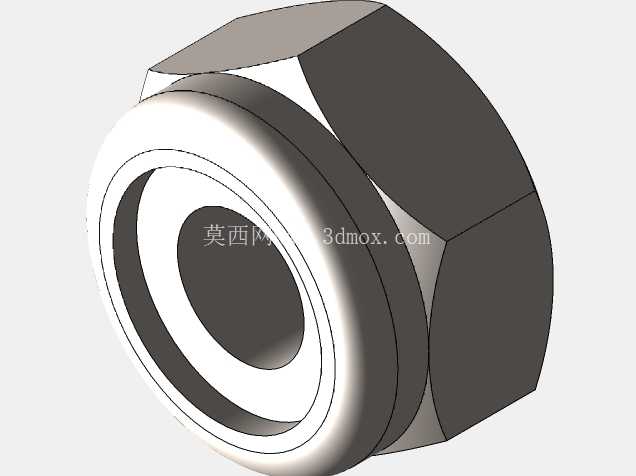

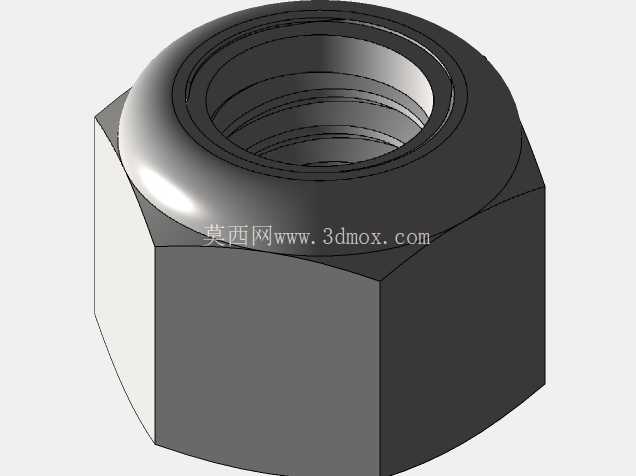

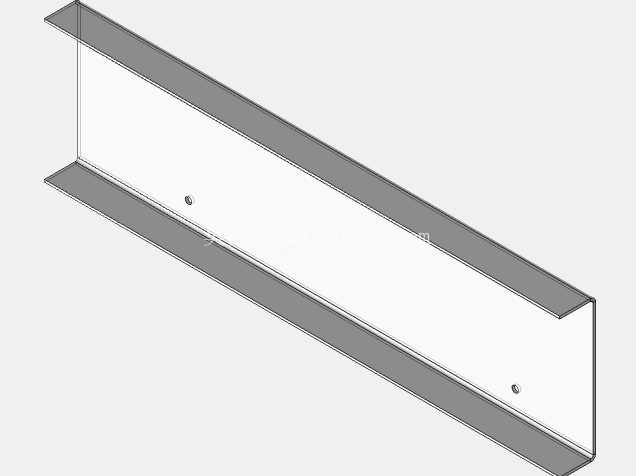

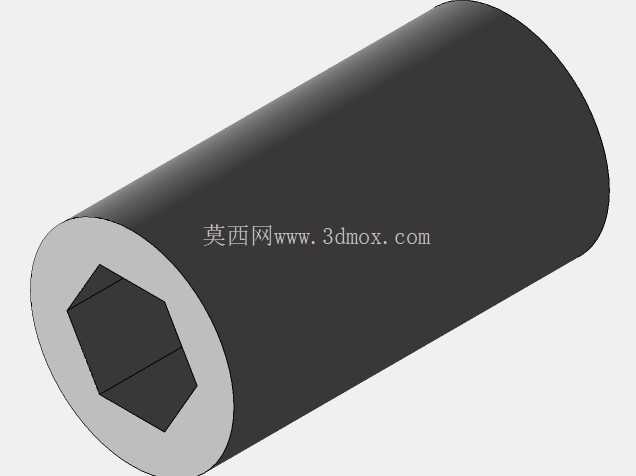

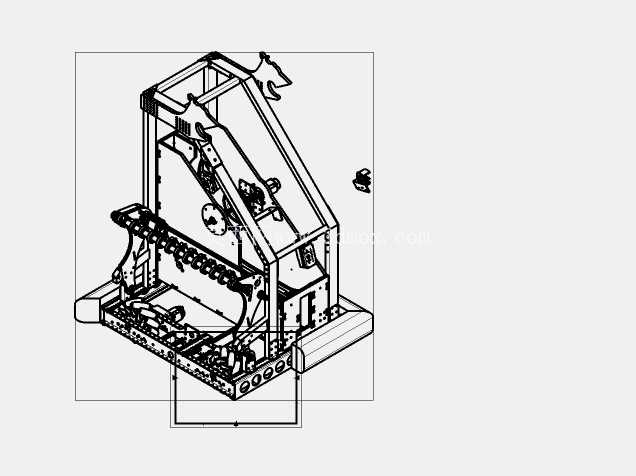

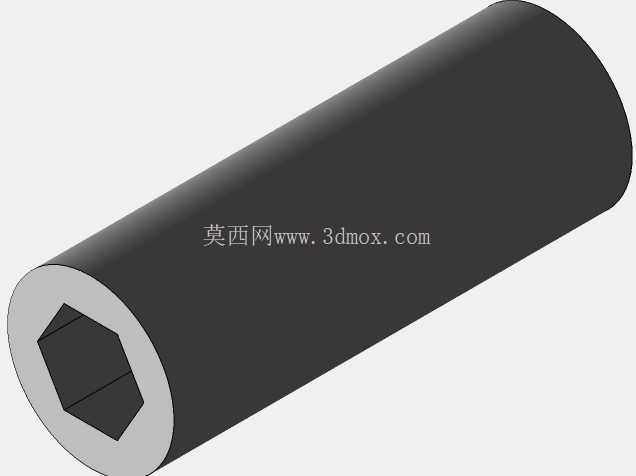

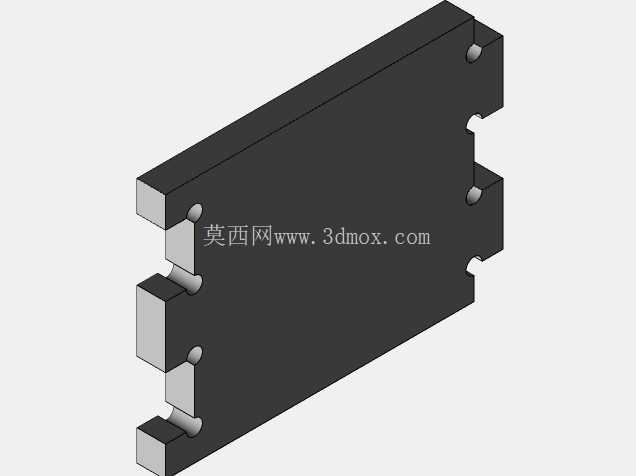

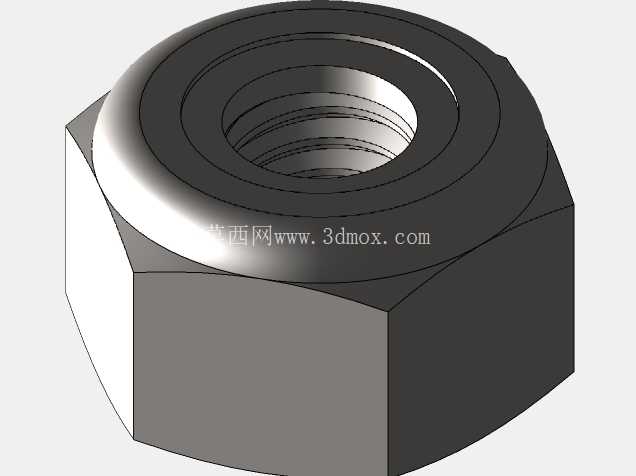

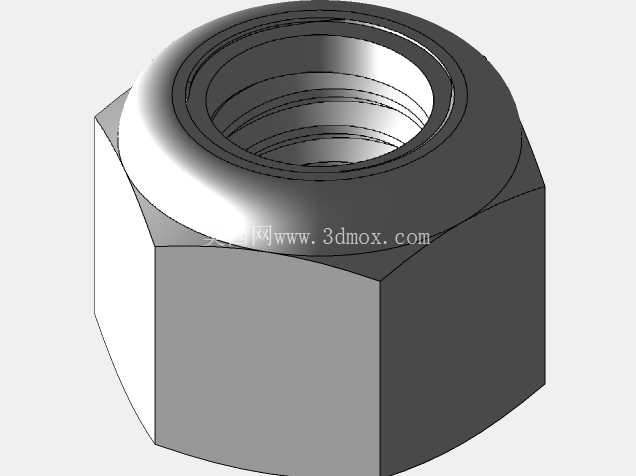

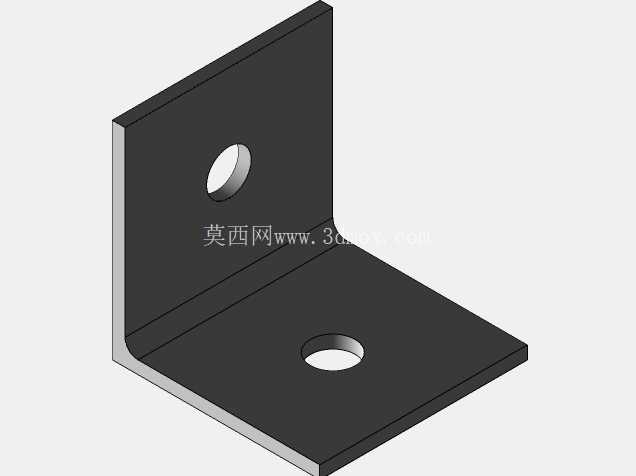

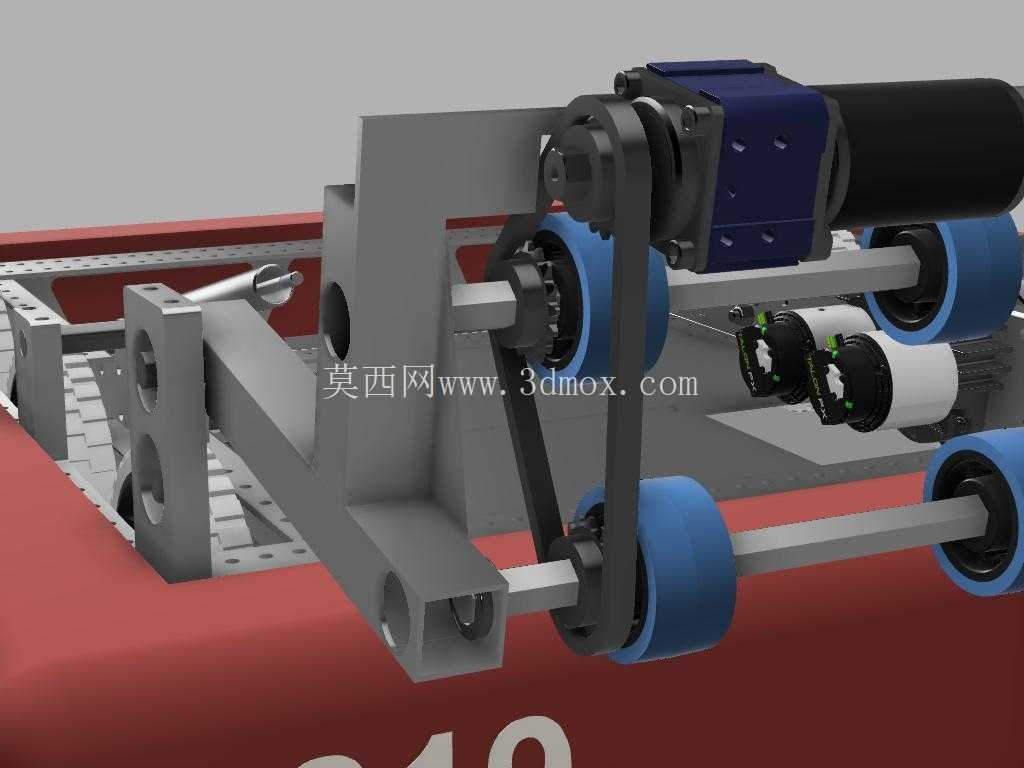

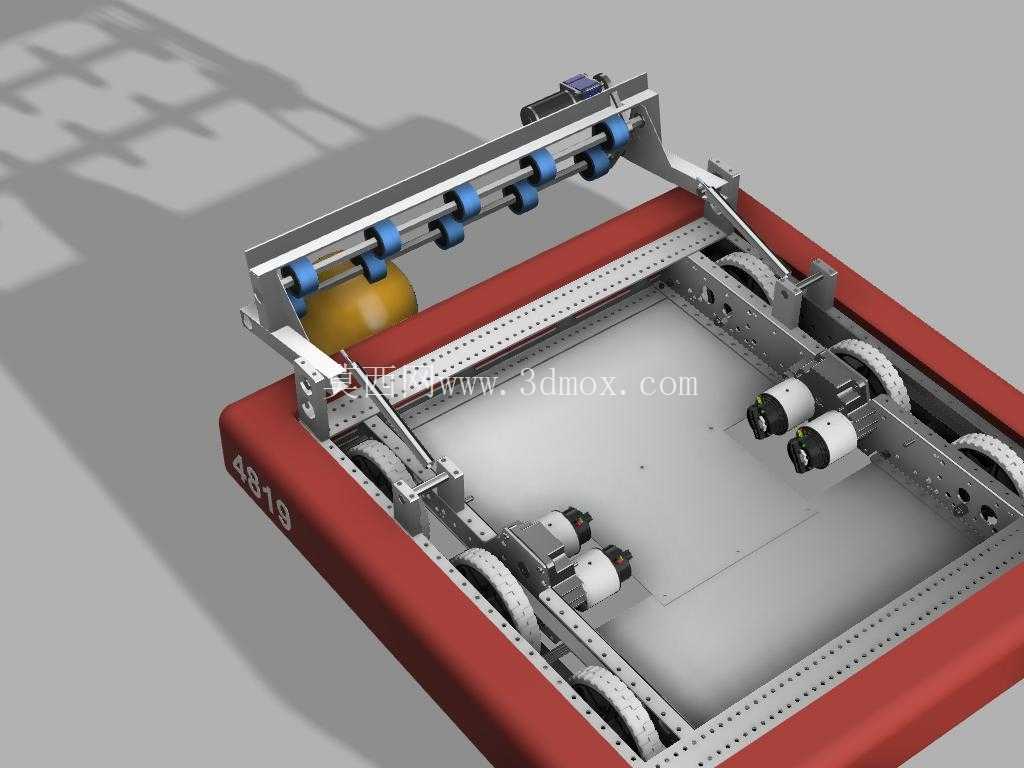

在实际的赛事应用里，这类零件还经常被用作隔套、支撑柱使用，比如两层结构板之间需要保持固定间距的时候，把杆部穿过两层板的安装孔，法兰面贴紧上层板，下端用螺母锁紧就能精准控制两层板的间距，不需要额外测量调整隔套长度，装配效率远高于普通的圆柱隔套。另外法兰盘的平整端面也可以作为传感器的安装基准面，比如安装光电传感器、限位开关的时候，法兰端面可以提供稳定的安装平面，保证传感器的检测位置精度，避免因为安装面倾斜导致的检测误判。很多参赛队伍在设计整机结构的时候，会优先选用这类集成了多种功能的基础零件，减少整机的零件种类，既可以降低备料的复杂度，也能减少装配时出错的概率，在赛事准备周期紧张的情况下，这类经过多届赛事验证的成熟结构件，能有效降低机构设计的风险，避免因为自定义零件的设计缺陷导致现场故障。
