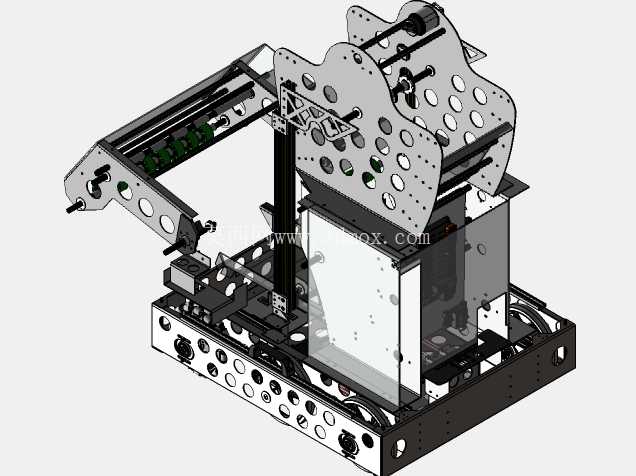

FRC竞赛1014队2022款机器人轴锁紧结构

　　该结构属于FRC竞赛机器人传动系统的核心锁紧部件，主要应用于竞赛机器人的动力轴系定位场景，在机器人高速移动、机械臂负载作业、弹射机构往复动作的工况下，承担轴上零件的轴向固定作用，避免传动轮、轴承内圈、执行端连接件在冲击载荷下出现轴向窜动，保障动力传输的同轴度与位置精度。从实际使用场景来看，这类开口式锁紧结构不需要对传动轴做额外的键槽加工或者台阶定位，能够在光轴的任意位置完成锁紧固定，适配竞赛机器人快速迭代改装、轴系位置频繁调整的需求，在机器人的行走轮轴固定、升降机构导向轴定位、末端执行器连接轴锁止等位置都能通用，相比传统的轴端挡圈、紧定螺钉固定方式，它的锁紧接触面积更大，对轴表面的挤压损伤更小，能够承受更大的轴向冲击载荷，不会因为机器人频繁的碰撞、急停急转出现松脱。

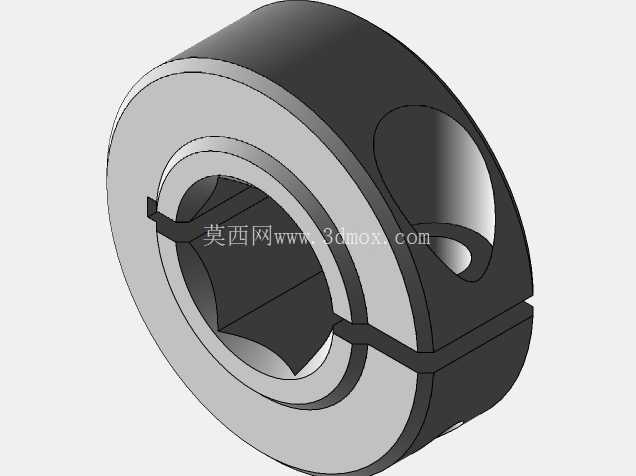

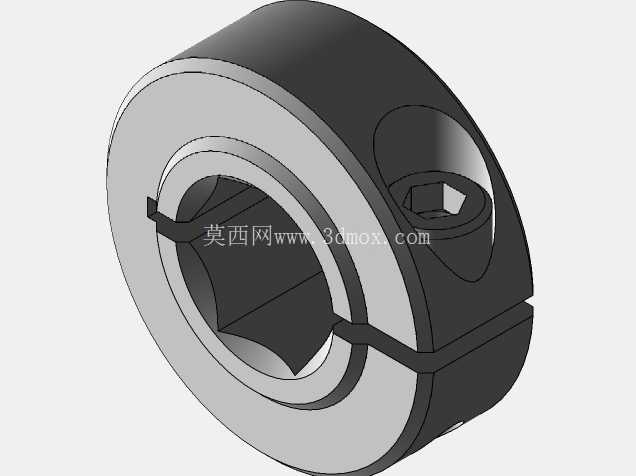

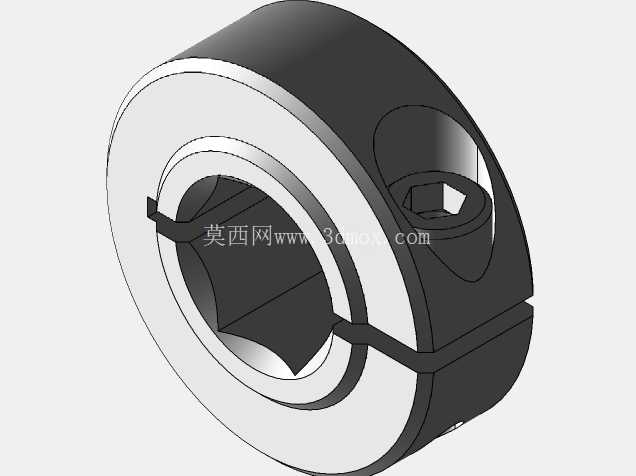

　　从设计思路上看，这款锁紧环采用了开口剖分式结构，整体为环形基体，一侧开有贯通的收缩缝，环体上集成了内六角锁紧螺钉的安装孔，螺钉拧紧时会拉动开口两侧的环体向内收缩，通过环体内壁与轴表面的抱紧力实现固定，环体的内孔做了倒角处理，安装时能够快速导入轴体，避免刮伤轴的配合表面；外圆做了台阶式设计，能够对安装在轴上的轴承内圈、同步带轮侧面形成轴向定位面，不需要额外加装定位套筒，减少轴系的零件数量，压缩装配空间。

　　从安装边界与尺寸适配来看，这类锁紧环的内孔尺寸与常用的竞赛机器人传动轴直径匹配，外圆尺寸控制在相邻轴承外圈的安装直径范围内，不会和轴承座、机架安装孔产生干涉，轴向厚度经过优化，在保证足够抱紧力的前提下尽可能压缩轴向尺寸，适配竞赛机器人紧凑的内部安装空间；锁紧螺钉的安装位置做了沉孔设计，螺钉拧紧后头部不会突出环体端面，避免和相邻的转动零件发生刮蹭，开口缝的宽度经过计算，在螺钉完全拧紧时开口不会完全闭合，保留足够的收缩余量，保证对不同公差等级的光轴都能实现可靠抱紧。

　　在结构细节上，环体的锁紧螺钉孔采用了偏心设计，螺钉轴线与环体径向存在微小偏角，拧紧时能够让环体的抱紧力沿圆周方向均匀分布，避免出现单侧抱紧导致的轴系偏心问题；环体与被定位零件接触的端面做了平面度处理，保证和轴承内圈、带轮端面完全贴合，减少传动过程中的端面跳动。实际装配时不需要加热或者专用工装，只需要将环体套入轴体的目标位置，用内六角扳手拧紧锁紧螺钉即可完成固定，拆卸时只需要松开螺钉，就能沿轴向移动环体调整位置，非常适合竞赛现场快速维修、改装调整的需求，能够大幅缩短机器人的调试维护时间。在工况适配方面，该结构能够承受竞赛机器人运行过程中的持续振动、碰撞冲击，不会因为反复的载荷冲击出现螺钉松脱、锁紧力下降的问题，环体的材质选用高强度铝合金，在保证足够结构强度的前提下降低自身重量，减少机器人的整体负载，提升机器人的移动速度与动作响应速度。
