壁挂式多回路工业电气控制配电箱

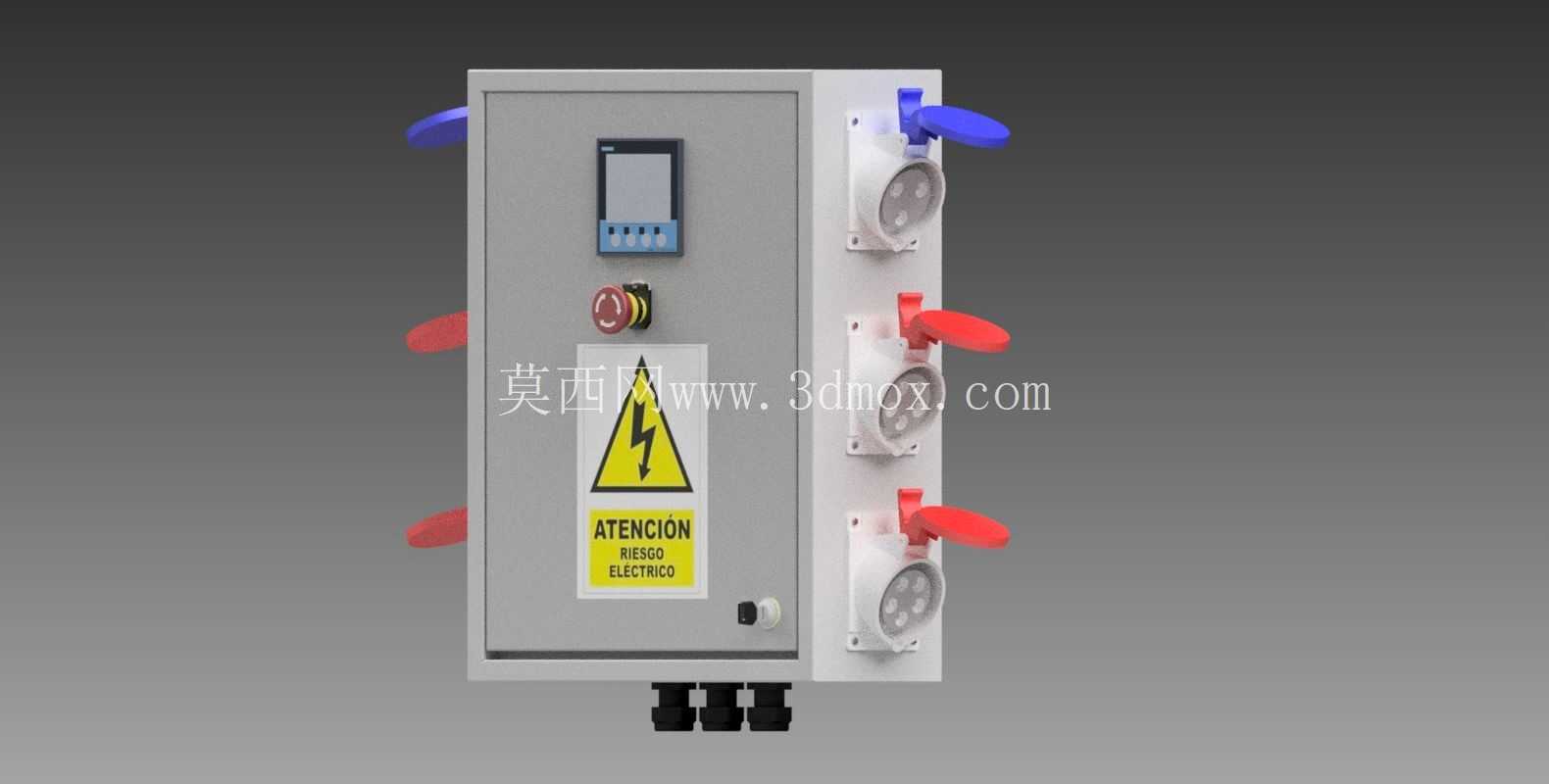

　　这款壁挂式多回路配电控制装置，主要面向小型加工车间、临时施工点位、商用设备集群的配电分流场景设计，日常承担末端回路的通断控制、过载保护、漏电防护功能，同时可外接多台工业用电设备，实现单节点的分路供电管控。从结构设计来看，主体采用冷轧钢板折弯成型的封闭式柜体，正面单开门结构搭配侧边锁具，日常运维时可直接开启柜门操作内部元件，闭合后可达到IP54左右的防护等级，能够阻挡车间内的粉尘飞溅、日常清扫的水渍侵入，适配多数非极端恶劣的工业室内场景。柜体正面上部嵌入了数显式电力监测模块，可实时显示当前回路的电压、电流、负载功率参数，运维人员无需额外携带测量仪表，站在柜前即可快速掌握当前配电回路的运行状态；监测模块下方设置了带防护盖的急停按钮，遇到设备过载、线路短路等突发状况时，可直接拍下按钮切断主回路供电，避免故障范围扩大。柜门中部粘贴的高压警示标识，采用黄底黑字的标准化设计，明确标注带电风险，可对非专业运维人员起到明确的警示作用，避免误操作引发的触电事故。

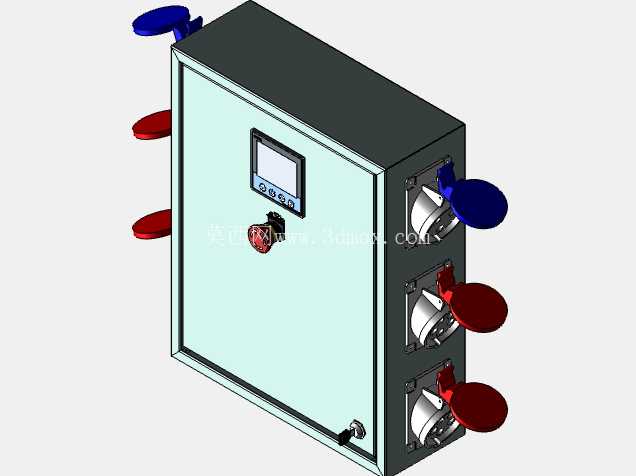

　　柜体右侧向外延伸出三个外置式插座回路，每个回路都配备了独立的手柄式隔离开关，开关手柄采用红、蓝两色区分不同的供电相位，操作人员可直观识别各回路的相位归属，单独通断对应回路时不会影响其他支路的正常供电；每个插座都带防脱卡扣结构，接入设备电源线后可自动锁止插头，避免设备运行过程中受拉扯导致插头脱落引发断电。柜体底部预留了三个格兰头安装位，主供电线缆、内部信号线缆可通过格兰头进入柜体内部，格兰头自带的橡胶密封圈可卡紧线缆外壁，既可以固定线缆避免外力拉扯导致接线端子松脱，也能填补柜体进线处的缝隙，维持柜体整体的防护性能。

　　设计阶段充分考虑了壁挂安装的承重需求，柜体背部预留了四个挂装孔位，孔位间距匹配常规工业墙面的槽钢、角钢安装支架尺寸，安装时只需在墙面固定好对应支架，即可将柜体直接挂装固定，无需额外制作复杂的安装底座；柜体整体厚度控制在200mm以内，挂装后不会过多占用车间的通行空间，适合在通道侧边、设备旁的立柱位置安装。内部元件排布采用分层设计，主进线端子排设置在柜体上部，预留足够的线缆弯折空间，方便大线径主电缆的接入；中部预留了断路器、漏电保护器、交流接触器的安装导轨位置，可根据实际使用的回路数量灵活选配对应数量的电气元件，无需额外打孔固定；下部设置了接地铜排，所有柜门、插座、金属壳体的接地导线都可统一接入铜排，保证整体接地连续性，避免设备漏电时壳体带电引发安全隐患。

　　外置的三个插座回路均设置了独立的防水护盖，插头拔出后可自动闭合护盖，阻挡粉尘、水汽进入插座内部，即使在潮湿的加工车间环境下，也能降低插座内部积灰受潮引发短路的概率。操作手柄采用大尺寸的绝缘塑料材质，操作人员佩戴劳保手套时也可轻松扳动开关，无需摘下手套操作，符合工业现场的作业习惯。柜体表面采用静电喷塑处理，涂层均匀附着在钢板表面，可抵御车间内常见的油污、弱腐蚀性气体侵蚀，长期使用也不会出现涂层脱落、壳体锈蚀的问题。
