REV12V超薄通讯设备电池固定座结构

在户外便携通讯终端、小型基站备用电源模块、车载通讯中继设备的结构设计环节，电池固定座是直接决定供电模块可靠性的核心结构件，这款REV12V超薄电池座，正是针对紧凑空间内的铅酸或磷酸铁锂12V薄型电池安装需求开发的结构方案。从实际落地的应用场景来看，这类超薄电池座大多用在对安装厚度有严格限制的通讯设备内部——比如壁挂式室内信号放大器、背负式应急通讯电台、桌面式小型通讯交换终端，这类设备的内部腔体厚度往往被压缩到40mm以内，常规的厚壁电池卡座根本无法装入，同时还要兼顾电池安装后的抗振性能、散热效率以及拆装维护的便捷性。

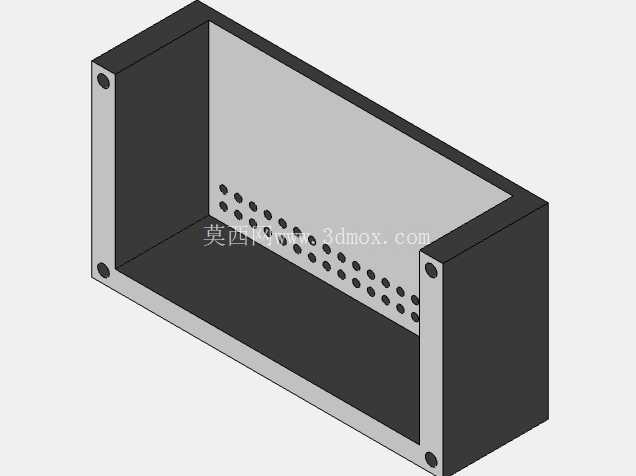

从结构功能特性上拆解，这款电池座采用三面围合的开放式框架结构，没有设计全封闭的仓体，首先是为了压缩整体结构厚度，其次是给电池侧面预留足够的自然散热间隙，避免电池在持续充放电过程中热量在封闭仓内积聚。框架的两个侧边采用折弯一体成型的安装支耳，支耳上预留的沉头安装孔可以直接通过螺丝将整个电池座固定在设备腔体的内壁或者安装基板上，沉孔设计可以保证螺丝安装后端面不突出，不会刮蹭电池外壳，也不会额外占用电池的安装空间。框架内侧的底面上排布了多组阵列式通风孔，这些孔洞一方面可以减轻整个电池座的自重，另一方面可以让电池底部的热量通过孔洞直接散到设备腔体的下层空间，配合侧面的开放间隙形成自然对流的散热通道，即使设备在满负载长时间运行的状态下，电池的工作温度也能控制在合理区间。

在设计思路的考量上，这款电池座没有采用常见的卡扣式电池固定结构，而是通过三面围合的侧壁形成限位，配合端面的压条或者绑带完成电池的固定——这种设计的优势在于适配性更强，不需要针对特定型号电池的卡扣位置做精准匹配，只要电池的长宽尺寸在框架的容纳范围内，厚度偏差在2mm以内都可以稳定固定，对于小批量多型号的通讯设备生产来说，能够大幅减少结构件的开模种类，降低生产和物料管理成本。框架的边角位置都做了小半径的圆角处理，避免在电池拆装过程中尖锐的边角划伤电池的绝缘外皮，造成短路隐患；侧壁的折弯边缘做了卷边强化处理，既可以提升薄壁钣金结构的整体刚性，避免在设备受到冲击或者跌落时框架出现变形导致电池松脱，也能消除钣金裁切后的锋利毛边，提升装配环节的操作安全性。

从安装边界的尺寸设计来看，这款电池座的内部容纳尺寸完全匹配常规REV12V超薄电池的外形规格，侧壁与电池之间预留了0.3mm的装配间隙，既可以保证电池能够顺畅装入，不会因为加工公差出现卡滞，也不会因为间隙过大导致电池在腔体内出现窜动。安装支耳的位置设计在框架的四个角点，安装孔的中心距匹配通讯设备内部通用的安装孔位标准，可以直接适配市面上多数同类型通讯设备的安装基板，不需要额外做转接件设计。框架的整体壁厚控制在1.2mm，在满足结构强度要求的前提下尽可能压缩自身占用的空间，整个电池座安装完成后，加上电池的总厚度不会超过设备腔体的预留安装高度，不会和上层的电路板、接线端子等部件产生干涉。在实际装配过程中，电池装入座体后，可以在电池与侧壁之间预留的间隙内布置温度检测探头或者供电连接线，不需要额外预留走线空间，进一步提升了设备内部的空间利用率。对于结构设计从业者来说，这类薄壁框架式电池座的设计逻辑，核心是在有限的空间约束下平衡固定可靠性、散热性能和装配便捷性，不需要过度复杂的结构，通过合理的折弯、开孔和公差设计，就能满足实际工况下的使用需求，尤其适合小批量定制化通讯设备的结构开发场景，能够有效缩短结构设计周期，降低后续生产加工的难度。
