竞赛机器人方形框架连接结构件

　　该方形框架结构件是竞赛类移动机器人的核心承载基体，主要应用于青少年机器人赛事、高校工程训练竞赛场景下的小型移动机器人本体搭建，承担整机上层功能模块安装、动力组件固定、外围防护结构连接的核心作用，是机器人本体结构中衔接各功能单元的基础承载部件。从实际使用场景来看，这类框架需要承受机器人快速移动、急停转向、机构动作带来的交变载荷，同时要兼顾轻量化要求，避免整机重量过大影响移动速度与续航表现，因此结构设计上采用了框型镂空的整体构型，在保证结构刚性的前提下尽可能去除非受力区域的材料，降低整体自重。

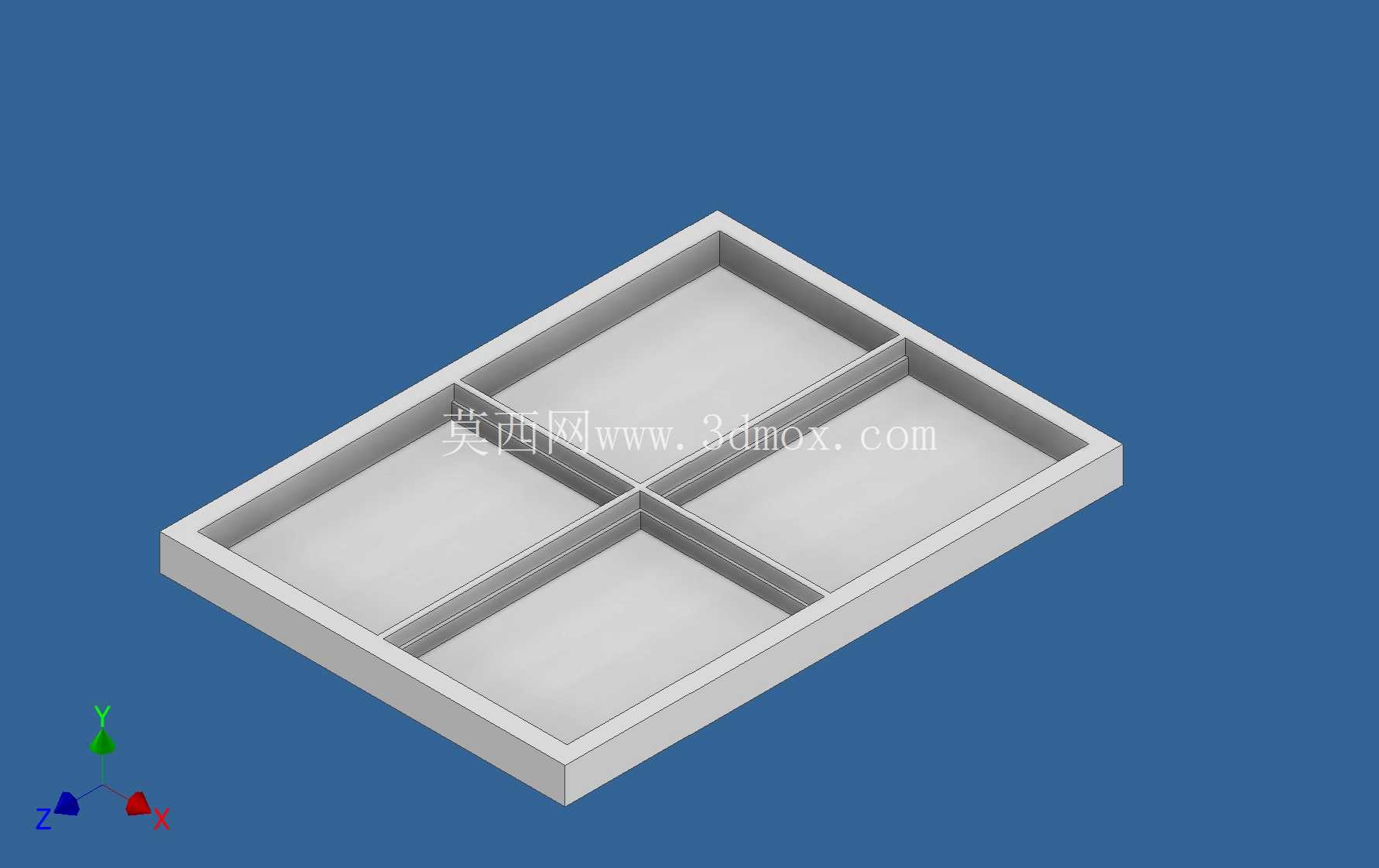

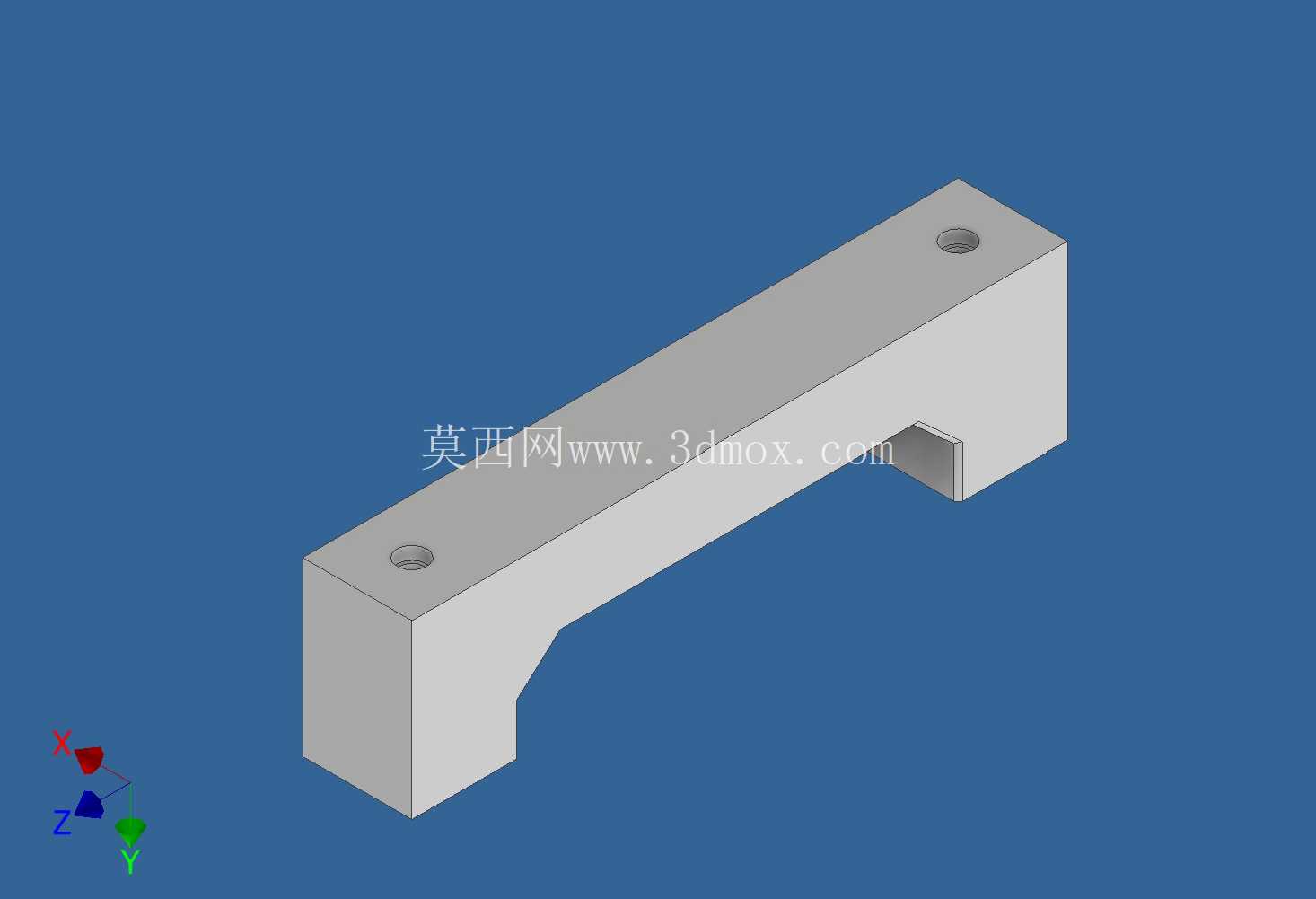

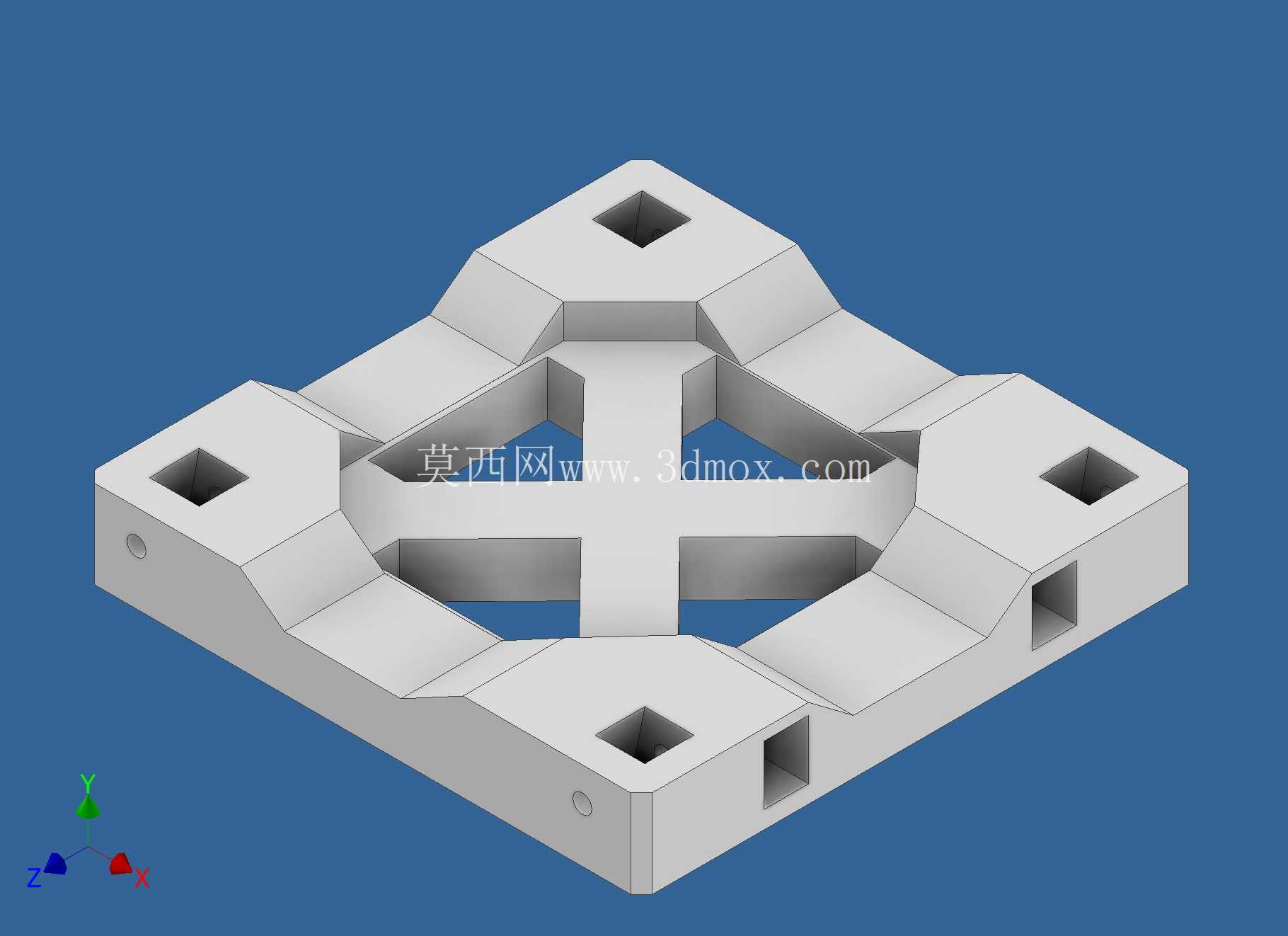

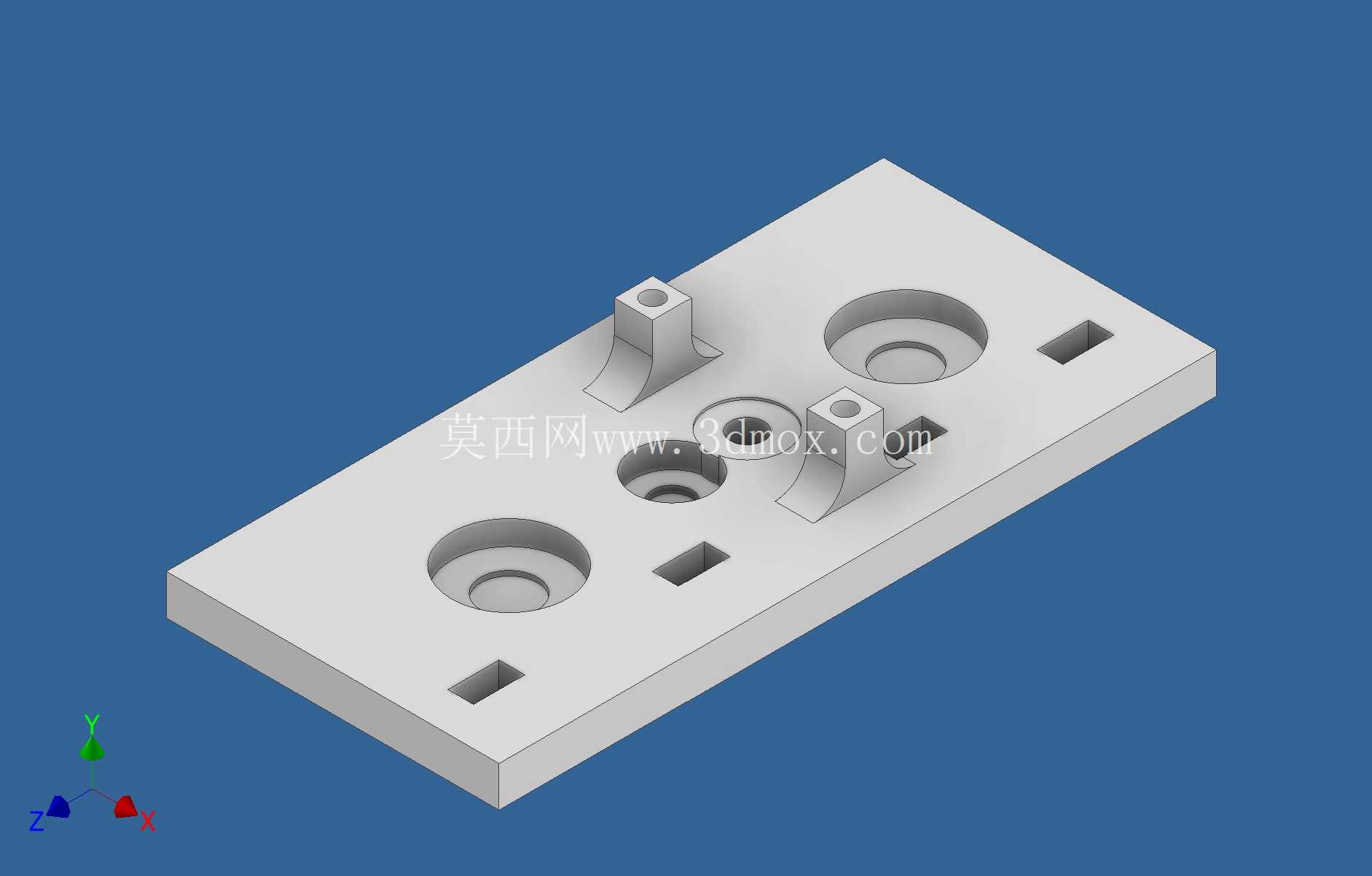

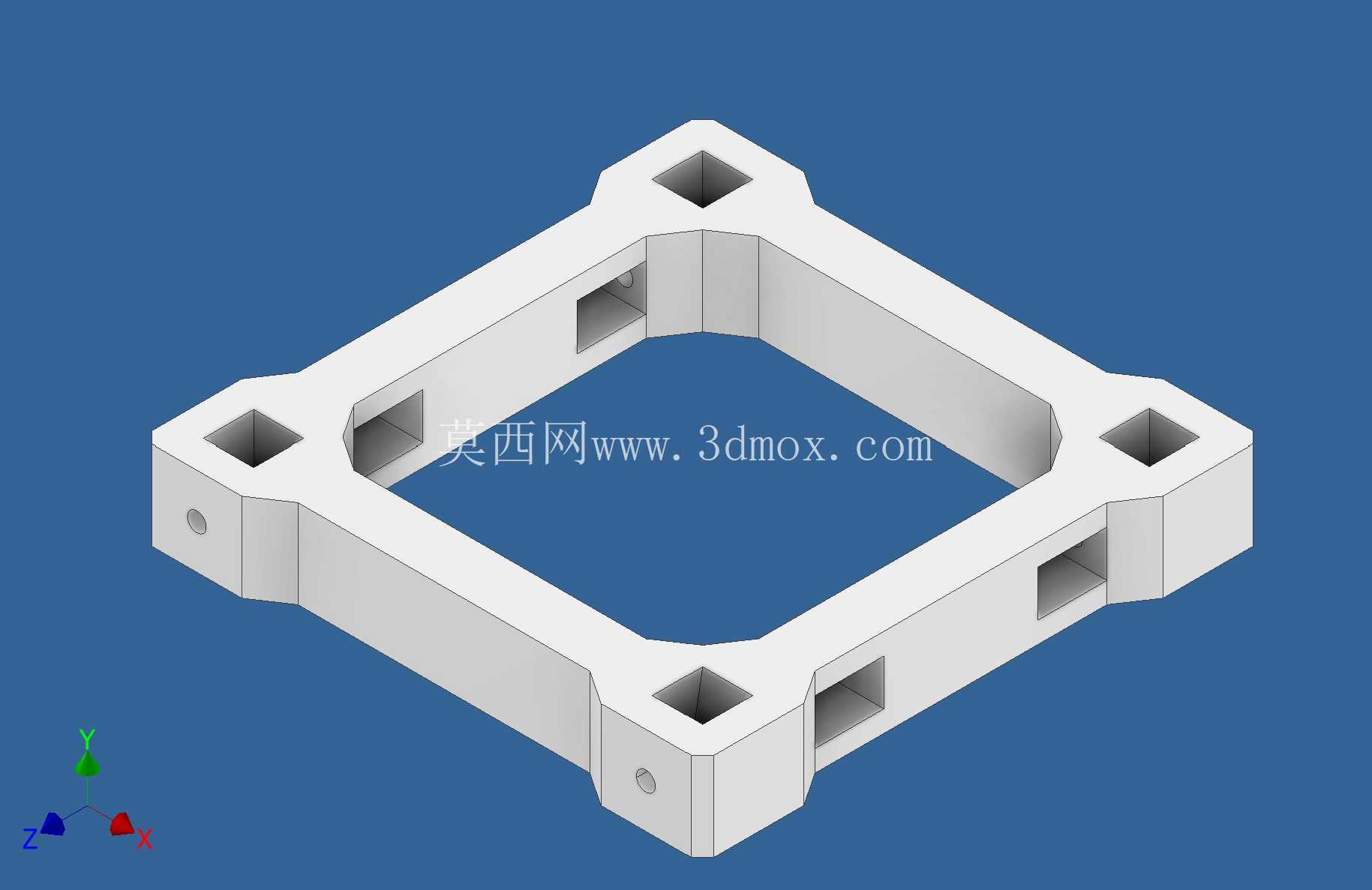

　　从功能特性上看，框架四个角位设置了带沉孔的方形安装凸台，凸台内预留的方形通孔可用于穿设铝型材连接杆或者3D打印的连接柱，实现框架与上下层板的快速装配，凸台侧面的小圆孔为紧定螺丝安装位，装配时拧入紧定螺丝即可锁定穿入的连接杆，无需额外粘接或者焊接，方便赛事现场快速拆装调整。框架四条边的侧壁上预留了不同规格的矩形开槽，这些开槽并非减重设计，而是用于穿设电机走线、传感器线束，同时可直接嵌入安装红外传感器、灰度传感器等赛事常用的检测元件，开槽的尺寸刚好匹配常用传感器的外形尺寸，嵌入后无需额外固定支架即可卡紧，减少了额外紧固件的使用。设计思路上，该结构件完全适配0.6毫米直径喷嘴的熔融沉积成型工艺，所有壁厚均设置为1.8毫米，刚好是0.6毫米喷嘴三层走线的厚度，打印时无需生成薄壁填充路径，成型效率更高且层间结合强度更好；所有内角均做了R2的圆角过渡，避免FDM打印时内角位置出现应力集中导致的开裂问题，所有外角的锐边均做了0.5毫米的倒角，去除打印过程中产生的毛刺锐边，避免装配时划伤操作人员。

　　从安装边界尺寸来看，该框架整体外轮廓为正方形，对角安装凸台的中心距为120毫米，框架整体高度为20毫米，四条边的侧壁厚度均匀，安装凸台高出框架主体平面3毫米，凸台上的沉孔深度为2毫米，可容纳M3规格的内六角螺丝头完全沉入，不会突出安装面影响上层板的贴合度；侧壁上的矩形开槽尺寸统一为10*6毫米，中心距离框架底面高度为10毫米，刚好对齐常用循迹传感器的检测高度，安装后无需额外调整传感器高度即可直接投入使用。

　　在实际装配使用中，该框架可单独作为机器人的中层支撑结构，上下两侧分别安装控制电路板层和动力轮组层，也可多个框架叠加使用，通过角位的连接杆连接组成多层结构的机器人本体，适配不同竞赛任务下的功能模块安装需求；框架的对称式设计没有方向性区分，装配时无需辨别安装方向，四个角位的安装孔位完全通用，可大幅缩短赛事现场的装配调试时间。结构受力层面，经过实际载荷测试，该框架单侧边可承受50N的垂直载荷无明显形变，完全满足小型竞赛机器人搭载电池、控制板、机械臂等组件的承载需求，框型结构的抗扭表现优于同重量的板式结构，在机器人发生碰撞时可通过轻微的弹性形变吸收冲击能量，避免内部电子元件受冲击损坏。
