起亚赛拉图离合器区域塑料机械构件

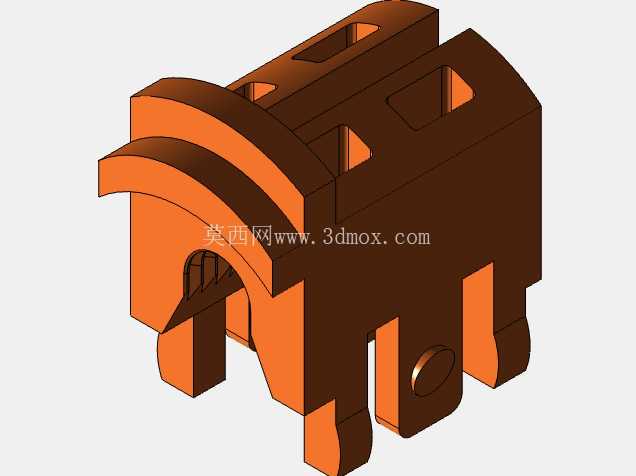

　　该塑料构件应用于起亚赛拉图1.6排量车型的离合器操纵区域，属于驾驶舱内离合器操作机构的配套塑料功能件，主要承担离合器操纵路径上的结构限位、部件导向以及周边线束与操纵杆件的隔离防护作用，在整车离合器操纵系统中，属于直接与操纵动作路径关联的内饰侧结构件，安装位置位于驾驶舱离合器踏板总成后方的防火墙内侧区域，周边对接离合器踏板支架、操纵拉索或液压主缸推杆、驾驶舱下护板以及相关线束固定点。从结构设计来看，构件整体采用工程塑料注塑成型的工艺思路，主体为块状承力结构，前端设置弧形贴合面，用于匹配安装位置的弧形钣金曲面，保证安装后与周边钣金件贴合无间隙，避免行车过程中出现振动异响。

　　构件上开设的多组矩形镂空槽，一方面是为了避让周边穿过的操纵杆件、线束接插件，给相邻部件留出足够的运动间隙，防止构件与运动件发生运动干涉，另一方面也能在保证结构强度的前提下减少材料用量，降低构件自重，同时优化注塑成型过程中的材料流动路径，减少成型后缩痕、翘曲等缺陷。构件下部伸出的多组带定位凸点的支脚，是核心的安装定位结构，凸点结构可卡入对应安装支架的定位孔内，实现装配过程中的预固定，减少装配时的辅助定位工装使用，支脚的分布间距严格匹配安装支架上的孔位坐标，保证装配后构件的位置度符合设计要求，不会出现偏移导致的部件卡滞。

　　侧面设置的圆形凸台结构，用于对接周边线束的固定卡扣，为离合器区域的信号线束、操纵机构的感应线束提供固定点位，避免线束随意晃动与运动的操纵杆件发生摩擦破损。从安装边界来看，构件的整体外轮廓尺寸完全适配离合器踏板后方的预留安装空间，弧形前端面的曲率与防火墙内侧的钣金曲率完全匹配，安装后构件与钣金之间的间隙控制在1mm以内，既不会因为间隙过大导致灰尘、杂物从缝隙进入操纵机构区域，也不会因为间隙过小导致装配时出现挤压变形。构件的所有棱边都做了R1以上的圆角处理，一方面避免注塑过程中出现应力集中导致的构件开裂，另一方面也防止装配过程中锐边划伤装配人员的手部，或是磨损周边的线束护套。

　　在功能特性上，该构件需要耐受驾驶舱内的温度变化范围，从冬季低温环境下的零下三十摄氏度到夏季暴晒后的八十摄氏度环境温度，材料选型上采用耐温改性PP材料，保证在全温度区间内不会出现脆裂、软化变形的问题，同时材料具备一定的自润滑特性，当操纵杆件偶尔与构件表面发生接触摩擦时，不会出现异常磨损产生异响。设计过程中，首先通过整车安装位置的点云数据逆向获取周边部件的空间坐标，确定构件的整体外轮廓边界，再根据避让的操纵杆件运动包络、线束走向确定镂空槽的位置与尺寸，之后通过有限元分析校核安装支脚的承力强度，保证在装配受力以及长期使用过程中支脚不会发生断裂，同时模拟注塑成型过程中的浇口位置、保压参数，优化构件的壁厚分布，避免出现成型缺陷。实际装车应用中，该构件能够有效隔离离合器操纵机构与驾驶舱下护板区域，防止杂物掉入操纵机构的运动间隙导致离合器卡滞、分离不彻底等故障，同时对周边线束起到规整固定的作用，提升离合器操纵区域的结构可靠性，减少售后故障发生率。
