通讯设备用驱动头轴与焊接支架组装结构

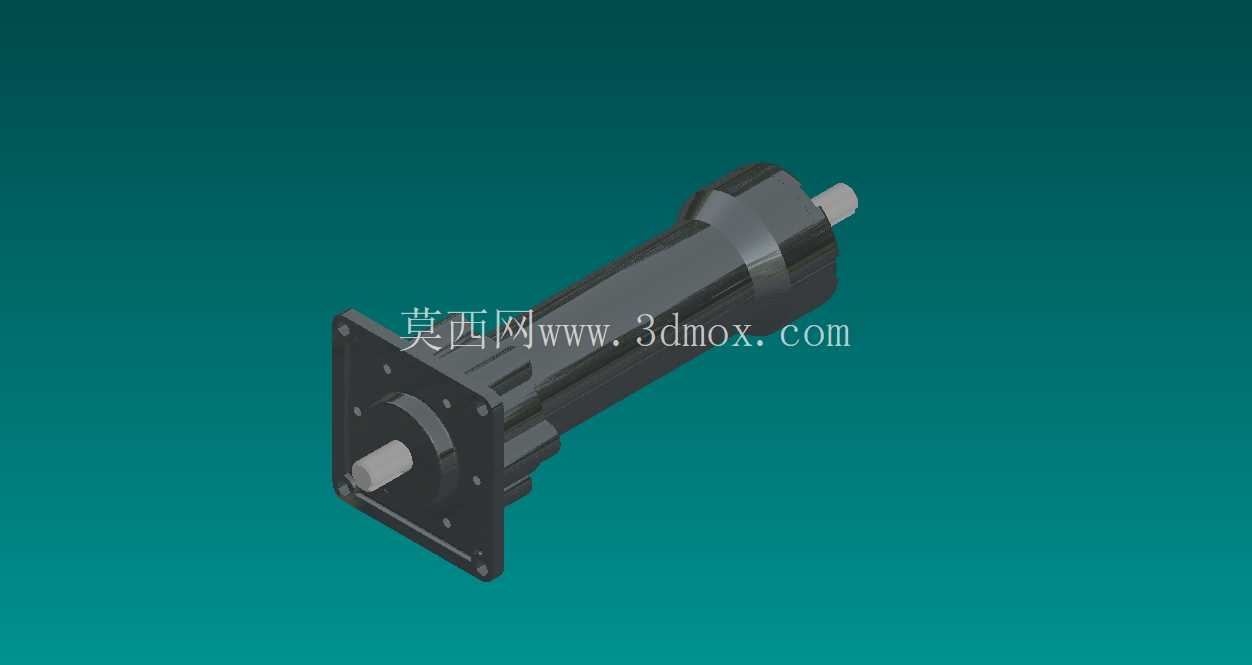

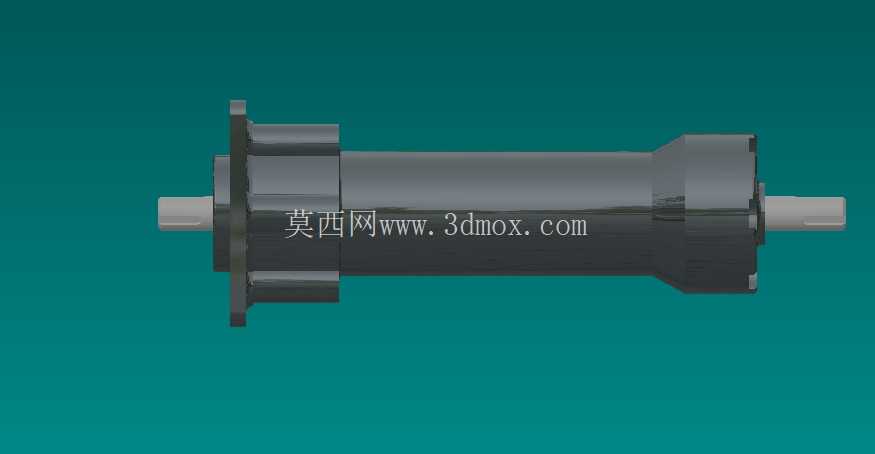

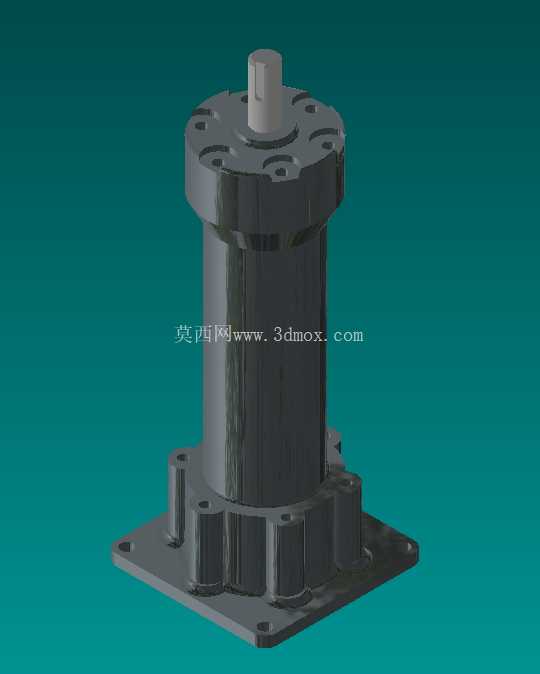

　　这套组装结构主要面向通讯类设备的动力传递场景，在通讯基站天线调节机构、通讯线缆自动收放装置、便携式通讯终端架设支撑结构中都能找到对应的应用位置，核心作用是将动力源输出的扭矩稳定传递到执行端，同时通过焊接支架承担整体结构的安装固定与载荷承载功能。从结构组成来看，整套组件包含驱动头主轴、焊接成型的支撑支架、配套的连接紧固件定位结构、轴端限位结构几个核心部分，驱动头轴采用阶梯轴设计，不同轴段分别对应动力输入连接位、轴承安装位、负载输出连接位，各轴段的同轴度公差控制在0.02mm以内，避免高速转动时出现径向跳动影响传动精度。

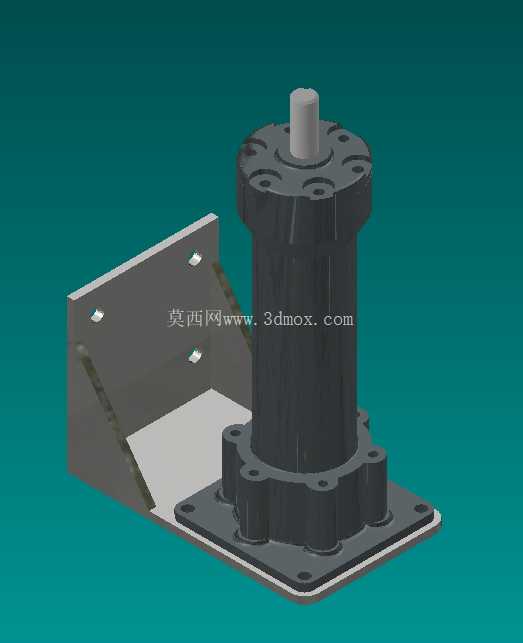

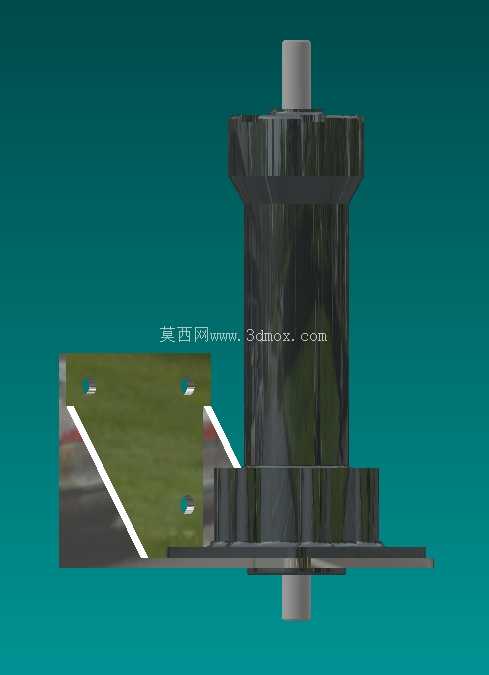

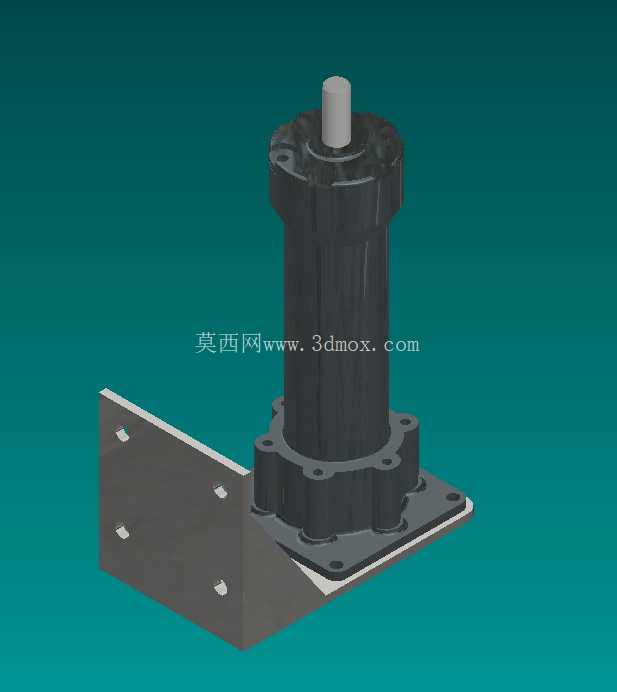

　　焊接支架采用钣金折弯后焊接成型的工艺路线，支架上预留的安装孔位分别对应设备基体固定点、轴系支撑轴承座安装点、外部走线避让位，所有焊接位置都做了焊后去应力处理，避免长期受载后出现焊接变形导致轴系卡滞。设计过程中优先考虑了通讯设备户外使用的场景需求，支架的安装边界尺寸适配主流通讯设备的内部安装仓规格，横向安装孔距控制在120mm，纵向支撑高度为85mm，驱动头轴伸出支架端面的长度为32mm，能够直接匹配常规的联轴器安装尺寸，不需要额外做转接结构。轴与支架的配合位置预留了标准轴承的安装腔，可选用深沟球轴承承担径向载荷，同时在轴端设计了卡簧槽，通过轴用卡簧实现轴承的轴向定位，装配时不需要额外加工定制限位零件，降低现场装配的复杂度。

　　考虑到通讯设备维护时的拆装需求，支架上的所有固定孔都采用了通孔设计，拆装时不需要完全拆解周边的线缆结构就可以完成驱动头组件的更换，驱动头轴的输入端面设计了标准的D型切边，能够和常见的伺服电机、步进电机输出轴直接配合，传递扭矩时不会出现打滑空转的问题。在结构强度校核阶段，针对支架的受力工况做了模拟验证，当驱动头轴承受额定扭矩12N·m时，支架焊接位置的最大应力远低于材料的屈服强度，同时轴的最大挠度控制在0.01mm以内，能够保证长期运行下的传动稳定性。

　　整套组装结构没有设计冗余的复杂零件，所有组成部件都可以采用常规的机械加工工艺完成制作，轴类零件采用圆钢车削成型后做表面发黑处理，提升户外使用时的防锈能力，焊接支架采用普通冷轧钢板折弯焊接后做喷塑处理，能够适应户外高低温、高湿度的使用环境。实际装配时只需要按照先将轴承压入支架轴承位、再穿入驱动头轴、安装轴端卡簧、最后固定支架到设备基体的流程即可完成组装，不需要专用的工装夹具，普通的装配工具就能完成全部作业。针对通讯设备轻量化的设计趋势，这套结构在保证强度的前提下尽可能缩减了不必要的材料余量，支架的钣金厚度选用2mm冷轧钢板，在满足承载要求的同时控制整体重量，整套组件总重量控制在0.8kg以内，不会给通讯设备的整体载重带来额外负担。轴系的转动阻力经过优化，轴承位的配合公差选用过渡配合，既保证轴承安装后不会出现外圈转动，又不会因为过盈量过大导致转动卡滞，空载状态下驱动轴的转动扭矩低于0.1N·m，能够降低动力源的功率损耗，提升设备整体的续航表现，对于采用电池供电的便携式通讯设备来说，这种低阻力设计能够有效延长野外作业时的使用时长。
