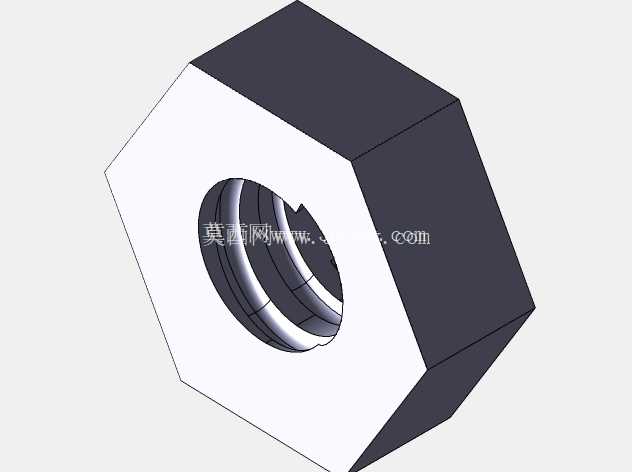

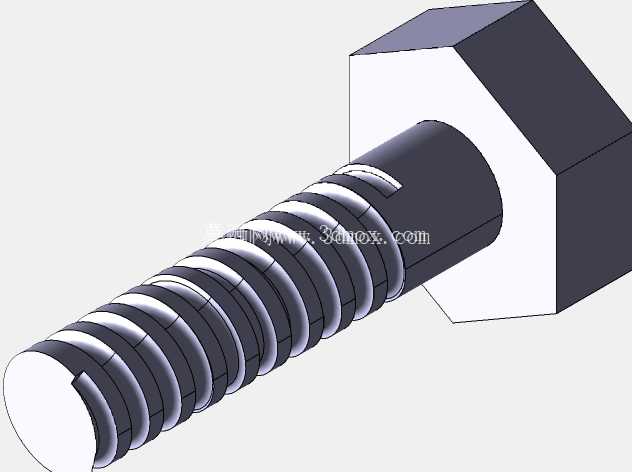

螺栓和螺母设计

ISO公制螺纹是全球最常用的通用螺纹类型。它们是国际标准化组织（ISO）于1947年成立时最早达成共识的国际标准之一。[维基百科]公制螺纹的“M”标识表示螺纹的公称外径，单位为毫米。在下文中，它也被称为“大径”。它指的是光滑内壁孔的直径，外螺纹（例如螺栓上的螺纹）可以轻松穿过该孔，与另一侧的内螺纹部件（例如螺母）连接。也就是说，M6螺纹的公称外径为6毫米，因此可以很好地同轴配合在直径为6毫米的孔中。ISO通用公制螺纹（“M”系列螺纹）的设计原则在国际标准ISO 68-1中定义。[2]每根螺纹都由其大径 D（图中记为 Dmaj）和螺距 P 表征。ISO 公制螺纹由对称的 V 形螺纹组成。在螺纹轴线所在的平面内，V 形螺纹的两侧呈 60° 角。螺纹深度为 0.54125 × 螺距。V 形螺纹高度 H 的最外侧 1/8 和最内侧 1/4 被切掉。高度 H 与螺距 P 之间的关系可用以下公式表示，其中 θ

是螺纹夹角的一半，本例中为 30°：[3]公制 ISO 螺纹由字母 M 后接公称直径 D（最大螺纹直径）和螺距 P 值表示，两者均以毫米表示，并用乘号 × 分隔（例如 M8×1.25）。如果螺距是ISO 261或ISO 262中列出的通常使用的“粗”螺距，则可以省略（例如M8）。[4]：?17?机器螺钉或螺栓的长度由附加的×表示，长度以毫米表示（例如M8×1.25×30或M8×30）。ISO 965-1中定义的公差等级可以附加到这些名称，如果需要的话（例如 M500– 6g 外螺纹）。外螺纹用小写字母g或h表示。内螺纹用大写字母G或H表示。[4]：?17?引用：维基百科
