轻量航模翼肋骨架式遥控飞机机翼结构

这款遥控飞机机翼采用翼肋骨架式结构设计，主要面向小型固定翼航模的飞行场景适配，这类结构在入门级练习机、休闲飞翼类航模中应用十分广泛，能够在保证机翼气动外形精度的前提下，最大限度降低结构自重，提升航模的有效载荷与续航表现。从实际使用场景来看，这类机翼既可以适配电动动力的休闲航模，也能搭配小型油动动力系统完成特技飞行动作，骨架式的结构预留了充足的内部空间，方便舵机、舵面连杆、接收机天线等机载设备的布置与走线，不会因为内部结构拥挤导致设备安装干涉，也能减少布线杂乱带来的信号干扰风险。

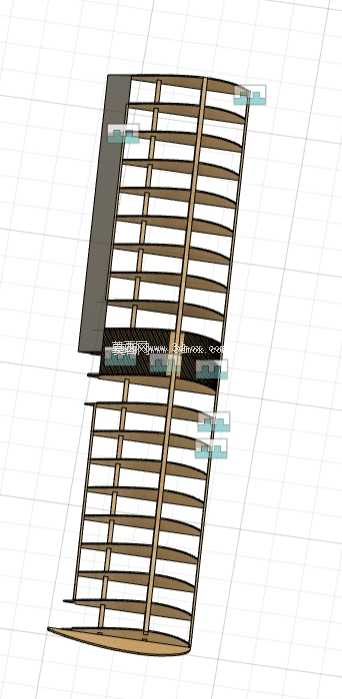

设计思路上，这款机翼没有采用整体蒙皮填充的实心结构，而是选择了主翼梁搭配等距排布翼肋的经典承力方案，主翼梁作为主要的承力部件，承担飞行过程中产生的弯曲载荷，沿翼展方向布置的翼肋则负责维持机翼的翼型轮廓，保证飞行过程中气流能够按照设计的翼型路径流动，避免翼面变形带来的升力损失与气动阻力增加。每一片翼肋上都预留了减重孔位，这些孔位并非随意开设，而是经过受力校核后在非承力区域去除材料，既不会降低翼肋的结构强度，还能进一步减轻整体重量，同时方便机务人员在组装过程中穿引舵机线材，提升组装效率。

从安装边界来看，这款机翼的根部设计有平直的对接端面，能够与常见的航模机身机翼对接座匹配，对接区域预留了紧固件安装位，不需要额外做结构修改就能完成与机身的固定，翼尖位置做了流线型收边处理，能够减少翼尖涡流带来的诱导阻力，提升飞行过程中的横向稳定性。机翼后缘预留了副翼舵面的安装铰接位，铰接位的同轴度经过结构校核，能够保证舵面转动过程中无卡滞，舵面偏转角度范围能够满足常规横滚、转向等飞行动作的需求，不需要额外修改舵面连接结构就能适配标准尺寸的航模舵机。

在功能特性上，这种骨架式机翼的维护便利性远高于实心泡沫机翼，当飞行过程中出现局部翼肋损坏的情况时，只需要更换对应位置的翼肋部件即可，不需要整体更换整个机翼，能够降低航模的使用维护成本。骨架结构的透气性更好，在户外高温环境下飞行时，不会因为内部空气膨胀导致蒙皮起鼓变形，能够长时间维持精准的翼型轮廓。同时这种开式骨架结构也方便使用者根据自身的飞行需求调整配重位置，通过在翼梁不同位置添加配重块来调整机翼的重心位置，适配不同的飞行习惯与动力配置，不管是追求平稳巡航的休闲飞行，还是追求灵活机动的特技飞行，都能通过简单的配调整机达到合适的飞行状态。

从结构受力的角度来看，主翼梁采用了贯通式设计，从左翼尖一直延伸到右翼尖，不存在对接断点，能够避免机翼根部出现应力集中的问题，在做大过载机动动作时，主翼梁能够均匀将升力传递到机身对接结构上，不会出现局部载荷过大导致的结构断裂。翼肋与主翼梁的连接位置设计有定位卡槽，组装时不需要复杂的定位工装就能快速完成翼肋的对位粘接，能够降低组装过程中的形位公差，保证每一片翼肋都处于正确的安装位置，避免因为翼肋错位导致的翼面凹凸不平，影响整体气动效率。机翼前缘位置设计了加强条安装位，能够搭配木质或者碳纤维加强条提升前缘的抗冲击能力，在降落擦地或者轻微碰撞的情况下，不容易出现前缘凹陷变形的问题，提升机翼的抗损能力。
