12V2A5mm行程推拉式电磁螺线管锁具结构

日常做小型自动化柜体、智能储物柜、共享设备柜门的电控锁选型时，推拉式电磁螺线管锁是应用占比极高的一类执行部件，这类部件依靠线圈通电产生的电磁力驱动内部铁芯做直线往复动作，配合复位弹簧实现锁舌的伸出与收回，不需要复杂的机械传动结构，响应速度快，控制逻辑简单，非常适合需要频繁开关、远程电控解锁的场景。这次还原的这款5mm行程推拉式电磁螺线管，额定工作参数为DC12V2A，对应的推力与保持力刚好匹配小型柜门、抽屉锁、小型电柜箱门的锁止需求，不会因为推力不足导致锁舌卡滞，也不会因为功率过大造成线圈长期通电过热，在共享寄存柜、智能快递箱、小型设备门禁、家用智能抽屉锁这类场景里，这类规格的螺线管锁是性价比极高的选择。

从结构设计逻辑来看，这类推拉式螺线管的核心组成分为几个部分：外部的方形导磁壳体是整个部件的安装基准，同时承担导磁回路的作用，壳体采用软磁材料冲压成型，边角做了倒角处理，避免安装时割伤线材或者操作人员手部；内部的线圈骨架采用耐高温工程塑料注塑成型，绕制对应线径的漆包线，保证额定电压下能够产生足够的电磁吸力；中心的动铁芯采用软磁材料精加工而成，表面做了防锈镀层处理，和线圈内孔的配合间隙控制在0.1mm以内，既保证铁芯动作顺畅无卡滞，又能减少磁路气隙提升电磁转换效率；前端的复位弹簧套在动铁芯伸出端，在断电状态下依靠弹簧弹力将锁舌推出，实现断电锁止的安全逻辑，符合大部分门禁、柜锁的 fail-secure 安全要求，也就是断电时保持锁止状态，避免异常断电导致柜门随意开启造成财物损失。

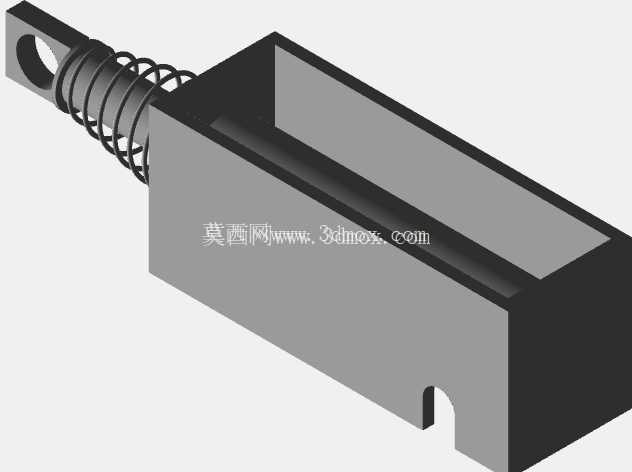

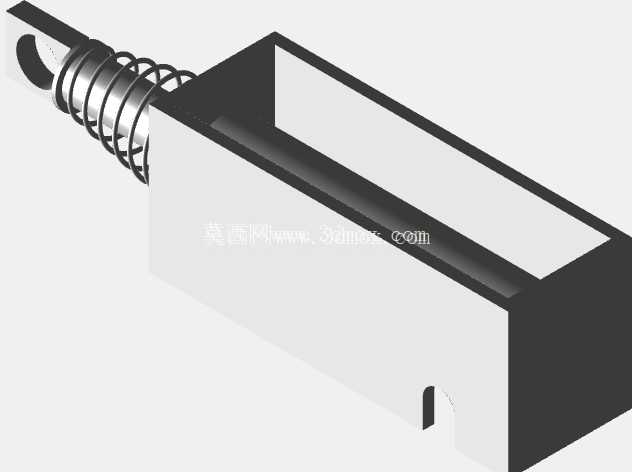

做三维建模的时候，首先要明确安装边界尺寸，这款螺线管的主体为方形截面结构，安装时可以通过壳体侧面的安装孔或者端部的固定片进行固定，建模时需要预留出对应的安装孔位，同时要注意动铁芯伸出端的行程空间，5mm的行程意味着锁舌完全伸出时，前端需要预留至少6mm的避让空间，完全收回时锁舌端面和壳体端面基本齐平，设计配套的锁扣结构时，锁扣的扣合深度要控制在4mm左右，留出1mm的安全余量，避免加工误差导致锁舌无法完全插入锁扣造成锁止失效。另外接线端的位置在壳体尾部，建模时需要预留出线材的弯折空间，避免安装时线材被壳体或者安装面挤压破损，造成短路或者断路故障。

从实际应用的选型角度来说，这类螺线管锁不能直接长时间通电，2A的工作电流如果长期通电会导致线圈温度快速升高，严重时会烧毁漆包线造成锁具失效，所以配套的控制电路一般会设计成触发式通电，也就是解锁瞬间给线圈通电2-3秒，待锁舌收回后就切断线圈供电，依靠外部的机械结构保持柜门开启状态，关门时依靠机械结构触发复位，让弹簧推动锁舌伸出完成锁止，这样可以大幅延长螺线管的使用寿命。另外在设计配套结构时，要注意锁舌和锁扣的导入角度，锁舌前端做了15度的倒角，对应的锁扣入口也要做对应的导向斜面，这样即使柜门和门框有少量的位置偏差，锁舌也能顺利滑入锁扣完成锁止，不会出现顶死的情况。

很多新手结构工程师在选用这类螺线管的时候，容易忽略安装面的平面度要求，如果安装面不平整，固定螺线管的时候会导致壳体变形，挤压内部的线圈骨架，造成动铁芯动作卡滞，所以建模时安装基准面的平面度公差要标注在0.2mm以内，固定螺丝的锁紧扭矩也要控制在合理范围，避免过度锁紧导致壳体变形。另外动铁芯的伸出端不能承受径向力，所以配套的锁扣结构要保证锁舌受力方向和铁芯运动方向同轴，偏差不能超过0.5mm，否则长期使用会造成铁芯磨损，出现动作卡滞、吸力下降的问题。

这款螺线管的结构非常紧凑，方形壳体的设计相比圆形螺线管更容易安装固定，不需要额外做旋转防呆结构，直接贴装在安装面上拧上固定螺丝即可，非常适合空间受限的小型设备内部安装。比如在小型智能快递柜的格口设计里，每个格口的电控锁都采用这类螺线管，整体安装空间只需要预留出比壳体大2mm的安装槽即可，不需要额外的传动结构，整体装配效率很高，后期维护更换也非常方便，只需要拧下两个固定螺丝，拔下接线插头就可以完成更换，不需要拆解整个柜体结构。

在建模过程中，弹簧的建模要注意实际工作状态下的压缩量，自由状态下弹簧长度要保证锁舌完全伸出，当锁舌完全收回时，弹簧的压缩量不能超过弹簧的极限压缩量，避免弹簧长期处于极限压缩状态造成弹力衰减，复位失效。另外壳体表面的处理一般采用电泳或者喷塑，有一定的绝缘能力，但是安装时还是要注意和带电部件保持安全距离，最好在壳体和安装面之间加一层绝缘垫片，避免线圈绝缘破损时壳体带电造成安全隐患。
