物联网智能垃圾收集运输机器人结构设计

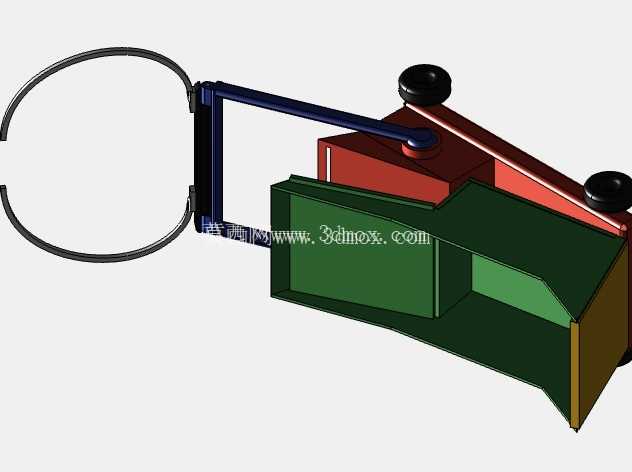

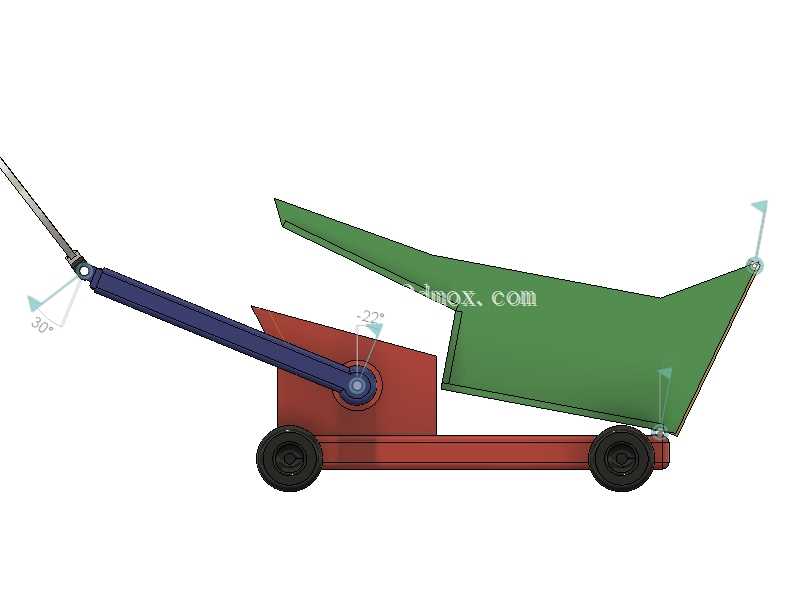

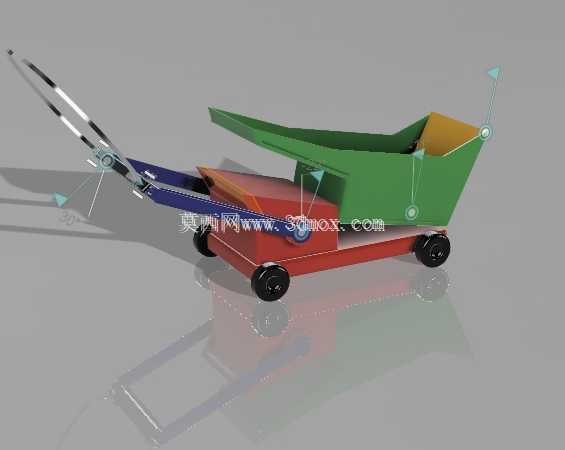

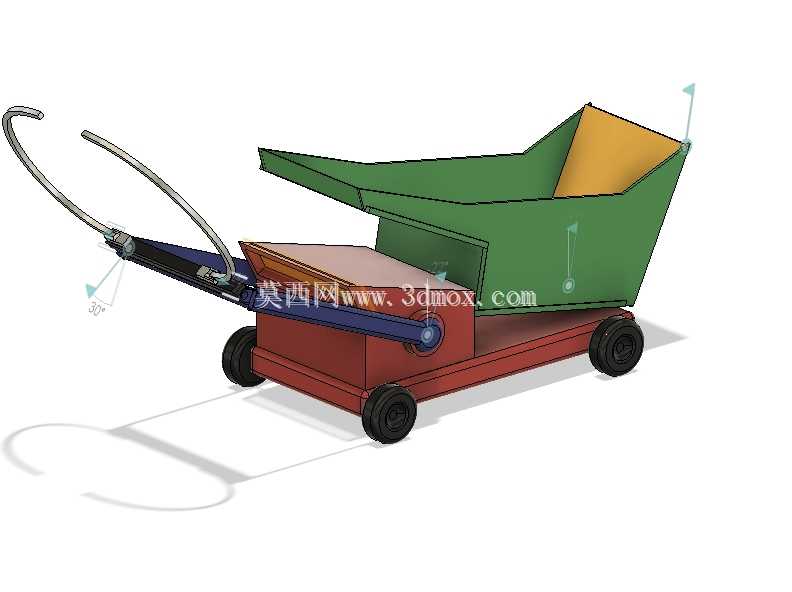

　　这款智能垃圾收集运输设备的三维结构设计，核心围绕城市公共区域、产业园区、智慧社区的零散垃圾自动化收运场景展开，区别于传统大型环卫压缩车的主干道作业覆盖盲区，这款设备主打窄路、步行区、楼宇间步道等大型车辆无法驶入区域的垃圾收运作业，可替代人工完成零散垃圾桶的接驳、短距离转运、定点倾倒全流程作业，大幅降低环卫人员的重复劳动强度。从结构布局来看，设备采用轮式移动底盘作为承载基础，底盘整体采用低重心布局设计，轮距设定适配常规人行步道宽度，最小转弯半径控制在1.2米以内，可顺利通过小区单元门入口、园区步道转角等狭窄通行区域，底盘上方集成液压升降承载平台，平台与后部的垃圾收集料斗采用铰接式连接，料斗整体采用上宽下窄的溜槽式结构，内壁设置光滑导流面，倾倒垃圾时可通过液压举升机构将料斗前端抬升，依靠重力完成垃圾自卸，无需额外设置推料机构，简化整体结构的同时降低故障概率。

　　前部设置的可伸缩机械拾取臂，采用多关节铰接结构，臂展覆盖范围可达到底盘前方1.5米区域，末端可适配夹爪、吸盘等不同执行端，可拾取路面零散的瓶装垃圾、纸壳、小型废弃物，无需人工近身捡拾，机械臂的关节处设置角度限位结构，避免作业过程中臂体与周边行人、设施发生碰撞。设备的垃圾容纳舱采用分体式设计，可根据作业场景需求更换不同容积的内胆，常规配置下内胆有效容积为120升，可满足单次作业半径2公里范围内的零散垃圾收纳需求，舱体侧边设置快拆锁紧结构，内胆取出与安装无需额外工具，可快速完成垃圾倾倒与内胆清洁作业。移动底盘的驱动轮采用后置双轮差速驱动布局，前部设置万向从动轮，底盘离地间隙控制在100毫米，可顺利通过人行道路缘石、小型路面坑洼等障碍，底盘内部预留电池仓、控制模块仓、液压动力单元仓的安装空间，各仓体之间设置隔热隔板，避免液压单元工作温升影响控制元件与电池的工作稳定性。液压升降机构采用剪叉式加直推油缸组合的结构，举升行程可满足常规660升标准环卫垃圾桶的上料对接高度，举升过程中设置机械锁止结构，在举升到位后自动锁止，避免液压系统泄压导致料斗坠落，保障作业过程的结构安全。

　　设备的整体外形轮廓做了圆角钝化处理，所有外露结构件均无尖锐棱角，避免在人员密集的公共区域作业时发生磕碰伤害，外壳采用模块化拼接设计，单块外壳板件均可单独拆卸，后期维护时可快速拆解对应区域的外板，对内部的液压管路、线路、机械结构进行检修，无需整体拆解外壳。在结构设计过程中，充分考虑了设备的载荷分布，空载状态下底盘前后轴载荷比控制在4:6，满载垃圾状态下前后轴载荷比为4.5:5.5，始终保持后轮驱动轮的抓地力充足，避免坡道作业时出现驱动打滑的情况，设备最大爬坡能力可达到15度，可适配多数园区、社区的缓坡道路通行需求。

　　料斗与底盘的连接位置设置了称重传感器安装位，可实时监测舱内垃圾装载重量，当达到额定载荷时自动触发返程信号，无需人工判断装载量，提升作业调度的效率。前部拾取臂的根部设置碰撞检测触发结构，当臂体接触到障碍物时可立即停止动作并回退一定距离，避免刚性碰撞造成结构损坏或者周边物体损伤。整个设备的结构设计充分兼顾了作业实用性与维护便捷性，所有铰接转动位置均设置了自润滑轴承，日常使用过程中无需频繁加注润滑脂，降低后期运维的工作量，液压管路全部采用内走线布局，沿底盘结构梁内部排布，避免外露管路被路面杂物剐蹭破损，线路同样采用穿管内藏设计，与液压管路分仓排布，避免管路渗漏的油液侵蚀线路绝缘层。
