MakeX竞赛多功能竞技机器人结构设计

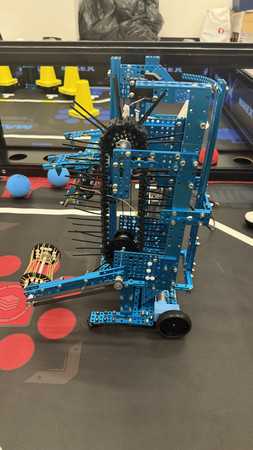

这套竞技机器人结构面向青少年机器人对抗赛事的实战需求搭建，整体采用蓝色多孔金属孔梁作为主承载框架，所有连接点位均通过标准螺栓与方螺母锁紧，孔位间距遵循赛事通用搭建规范，可在不更换主框架的前提下快速调整各功能模块的安装位置，适配不同赛季的任务规则变更。底盘部分采用单侧驱动轮加随动支撑轮的布局，驱动轮选用高摩擦橡胶轮面，轮轴直接与减速动力输出端对接，轮距与底盘离地高度经过多轮场地实测调校，既保证直线冲刺时的抓地力，又能在急转规避障碍时减少侧滑风险，底盘框架预留了多组传感器安装孔位，可加装巡线、测距、视觉识别等感知组件，满足自主运行阶段的导航需求。

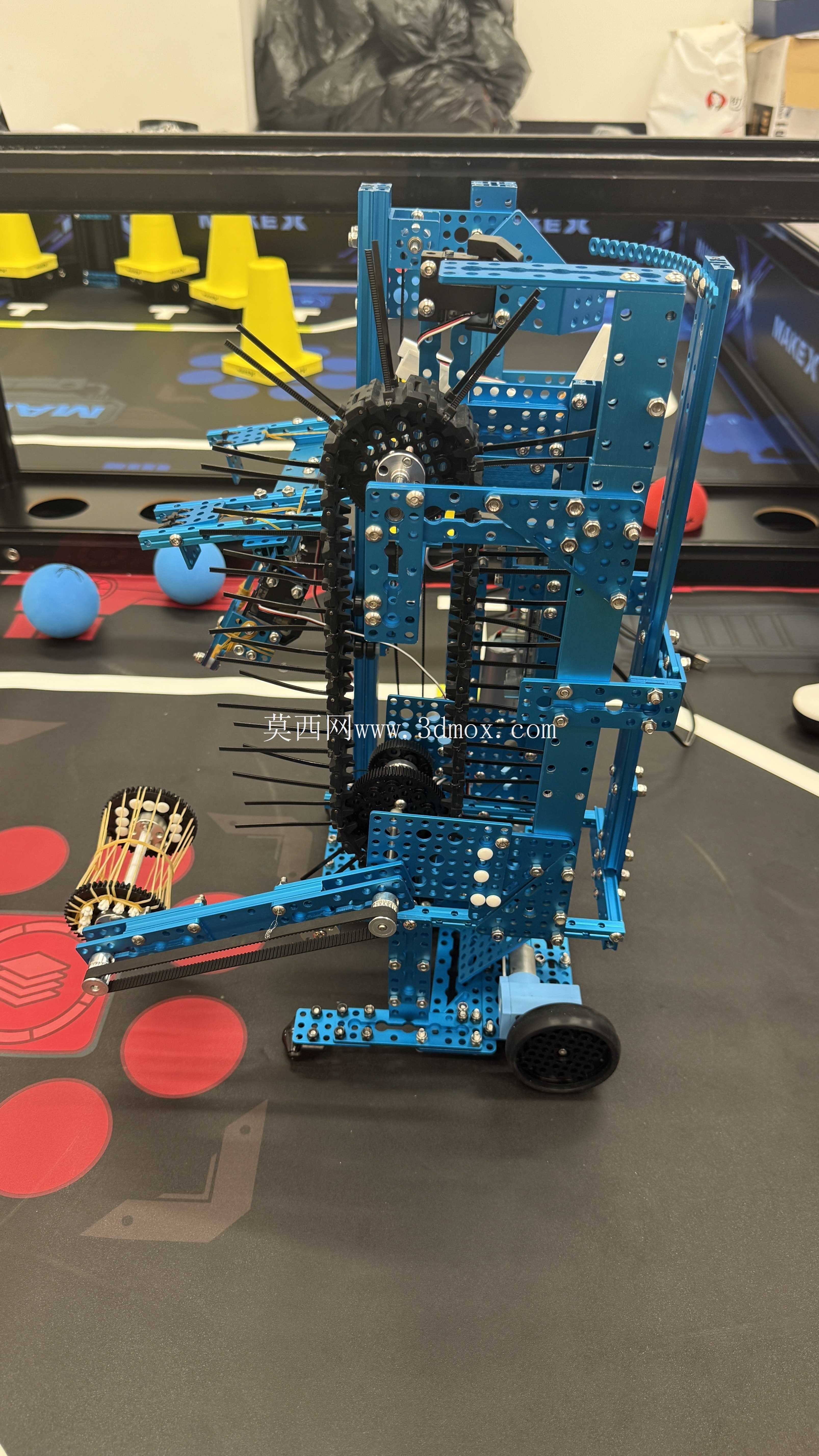

前端拾取机构采用多根平行弹性拨杆组成的收拢结构，拨杆采用弹性金属材质，接触场地内的轻质任务道具时可产生小幅形变，既能够将散落在场地上的球状、盘状道具拨入机身内部输送通道，又不会因刚性碰撞导致道具弹出或机构卡滞，拨杆的安装角度、伸出长度均可通过孔位快速调整，针对不同尺寸的任务道具可在数分钟内完成适配。机身中部设置了链式提升输送通道，链条外侧等距安装柔性拨齿，道具从前端进入通道后，由拨齿带动沿倾斜轨道向上抬升，输送通道两侧设置限位导向板，避免道具在提升过程中偏移脱落，通道的倾斜角度经过反复验证，既保证道具抬升的顺畅度，又尽可能压缩机身竖向占用空间，避免在对抗中因重心过高出现倾覆。

上部发射机构采用多组平行弹性发射轨设计，发射轨的间距、拉力预紧量均可独立调节，可同时容纳多枚待发射道具，触发时依靠弹性势能将道具沿导向轨高速推出，发射角度通过后部的角度调节支架锁定，支架上开设多档定位孔，可根据赛场投射距离快速切换俯仰角度，发射机构与提升通道的出料口精准对接，提升至高位的道具可直接滑入发射轨待发位置，完成拾取、输送、装填、发射的全流程动作闭环。

整机的布线沿孔梁内侧的走线槽布置，动力模块、控制模块均分层固定在框架空余点位，模块之间留出足够散热间隙，所有外露的运动部件均预留了安全防护间隙，运行过程中不会出现线缆与传动链条、轮组干涉的问题。框架的外接拓展孔位覆盖机身四周，可根据战术需求加装阻挡挡板、辅助推升机构、对方机器人干扰组件等附加结构，整机的外接安装边界控制在赛事规则限定的初始尺寸范围内，展开后的工作幅度也符合赛场通行要求，不会出现超规判罚风险。结构设计过程中优先选用通用标准搭建零件，易损的拨杆、轮皮、链条拨齿均为快拆结构，赛事间隙出现部件损坏时可快速更换，无需整体拆解机身，整套结构的力学传递路径清晰，从拾取受力到发射反冲均由主框架均匀承载，长期高频运行也不易出现孔位变形、连接松动等故障，能够支撑日常训练与正式赛事的高强度使用需求。
