金属齿轮电机配套防滑驱动轮结构

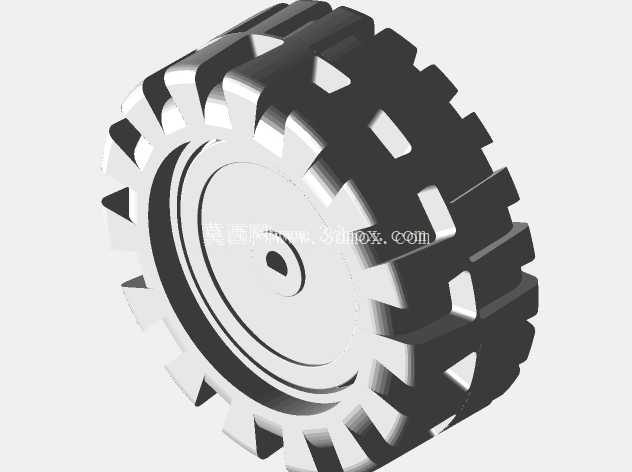

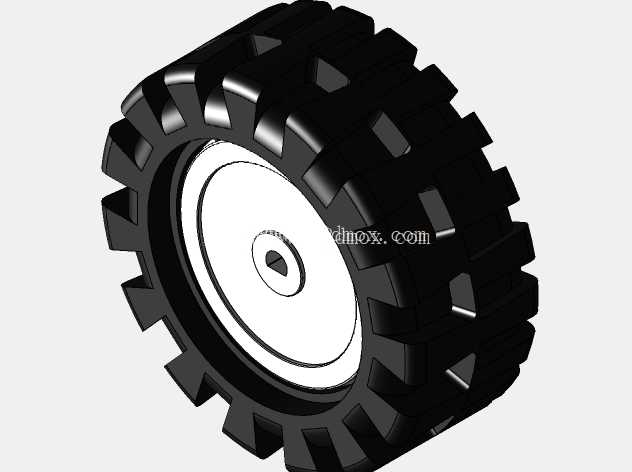

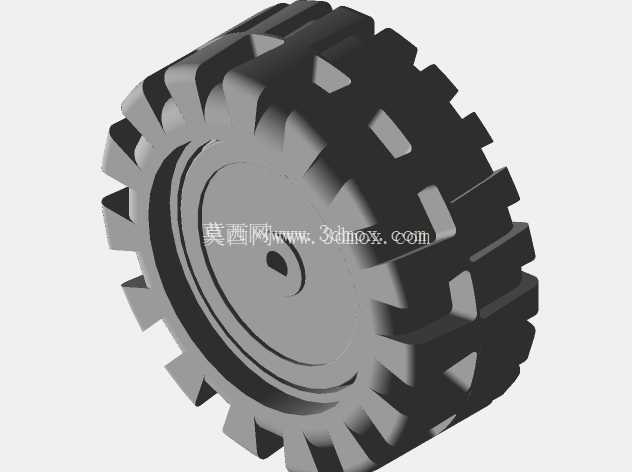

　　这款配套金属齿轮电机使用的行走轮，目前在小型智能巡检设备、桌面级移动作业平台、教育类机器人竞赛装置、小型仓储转运AGV的从动或辅助驱动端都有广泛适配空间，很多做小型移动设备开发的结构工程师在选型时，经常会遇到轮体抓地力不足、安装同轴度偏差导致运行抖动、轮齿啮合错位引发传动损耗的问题，这款轮体的设计刚好针对这些现场痛点做了对应优化。先从安装边界说起，轮体中心的D型定位孔是和金属齿轮电机的输出轴直接配合的，孔位的公差带选的是H7级过渡配合，不需要额外做键槽加工，装配时只需要将轴端对准孔位推入，再通过轴端的紧定螺丝锁紧即可，既保证了传动过程中不会出现轴孔相对滑动，又能控制装配工时，适合小批量设备组装的产线作业需求。

　　轮体的轮毂部分采用的是内嵌硬质塑料骨架的结构，骨架和外圈的防滑橡胶层是通过注塑包胶工艺结合的，不会出现长时间运行后橡胶层和轮毂脱胶分离的问题，很多廉价轮组用的是粘接工艺，在地面有少量油污、或者环境温差较大的场景下，粘接层老化速度极快，很容易出现橡胶圈脱落的故障，包胶结构的轮体就能很好规避这类问题。再看外圈的胎面纹路，采用的是交错式块状防滑齿设计，齿块的高度做了3mm的凸起，齿块之间的排屑槽宽度为2.5mm，不管是在平整的环氧地坪、PVC桌面，还是有少量灰尘、细碎屑的车间水泥地面，都能保证足够的接触摩擦力，不会出现起步打滑、制动距离过长的问题；而且齿块的排布是错位对称的，轮体滚动过程中不会出现同频振动，运行噪音比直纹胎面的轮组低至少6分贝，适合对运行噪音有要求的室内服务类设备使用。设计过程中，轮体的径向跳动量控制在0.1mm以内，端面跳动量控制在0.08mm以内，这个精度等级足够匹配转速在300rpm以内的金属齿轮直流电机，不会因为轮体本身的形位公差问题，导致电机输出轴承受额外的径向载荷，延长电机的轴承使用寿命。轮体的宽度做了20mm的尺寸设计，在保证足够接地面积的前提下，不会占用过多的设备底部安装空间，很多小型移动设备的底部空间非常紧凑，既要布置电池、控制板，还要预留传感器的安装位置，过宽的轮体会挤压其他元器件的布置空间，20mm的宽度刚好平衡了抓地力和空间占用的矛盾。

　　另外轮毂部分的减重槽设计，是在保证结构强度的前提下做的等距挖空，整个轮体的重量控制在18g左右，不会给电机带来额外的负载扭矩损耗，对于电池供电的移动设备来说，更轻的轮体意味着更长的续航时间，同等电池容量下，能提升至少8%的连续运行时长。在实际选型适配的时候，需要注意轮体的安装中心高，也就是轮体半径加上安装板的厚度，要和设备另一端的万向轮中心高匹配，高度差不能超过1mm，否则会出现设备倾斜、驱动轮悬空或者万向轮受力过大的问题；如果是用作驱动轮使用，建议两个驱动轮的轮径公差控制在0.2mm以内，不然设备直行的时候会出现走偏的问题，需要在控制程序里额外增加差速补偿，增加调试的工作量。

　　这款轮体的橡胶材质选用的是耐磨丁腈橡胶，邵氏硬度在65A左右，既不会因为硬度过高导致抓地力不足，也不会因为硬度过低导致滚动阻力过大，长时间运行后的磨损量非常小，连续运行100小时后的胎面磨损量不超过0.2mm，完全能满足小型移动设备的日常使用需求。很多做学生竞赛项目的团队在做机器人设计时，经常会忽略轮体的细节设计，要么选的轮体和电机轴不匹配，需要自己额外做轴套，导致同轴度差，要么胎面纹路不合适，在竞赛场地的 mat 面上打滑，影响比赛成绩，这款轮体的标准化设计刚好能解决这些问题，不需要额外做二次加工，直接装配就能使用。另外在做结构校核的时候，轮体的单侧静载荷能达到5kg，双侧配套使用的话，能承载总重量10kg以内的设备，覆盖了绝大多数小型移动设备的载重需求，不管是做巡检摄像头的移动载体，还是做小型物料的转运平台，都能满足承重要求。
