双轮自平衡陀螺仪稳定支撑机构

这套双轮自平衡陀螺仪稳定支撑机构，核心面向移动通讯中继、车载便携摄像终端、野外临时通讯基站的姿态保持需求，在野外崎岖路面行进、车载平台颠簸、临时架设地面不平整的场景下，能够依托双轮接触支撑与中部铰接云台的联动，自动抵消载体倾斜、路面起伏带来的角度偏移，让搭载在中部安装板上的通讯天线、光学观测终端始终保持水平或预设工作角度，避免信号指向偏移、观测画面抖动的问题。

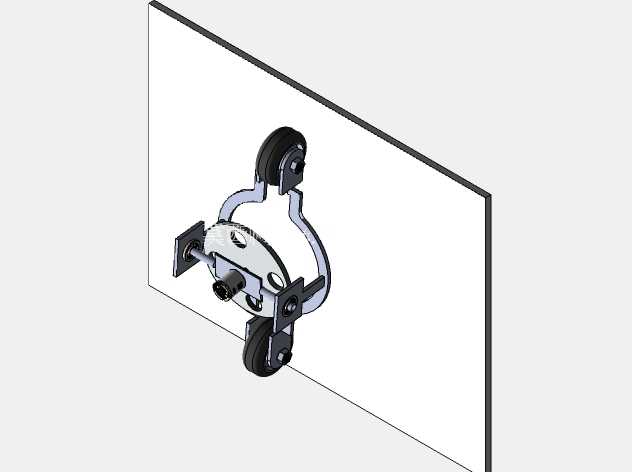

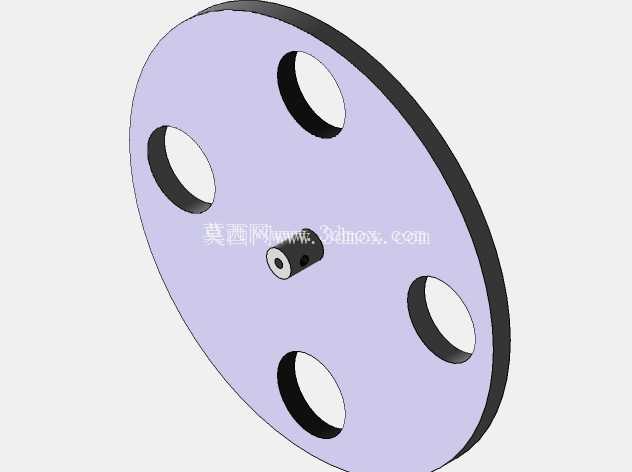

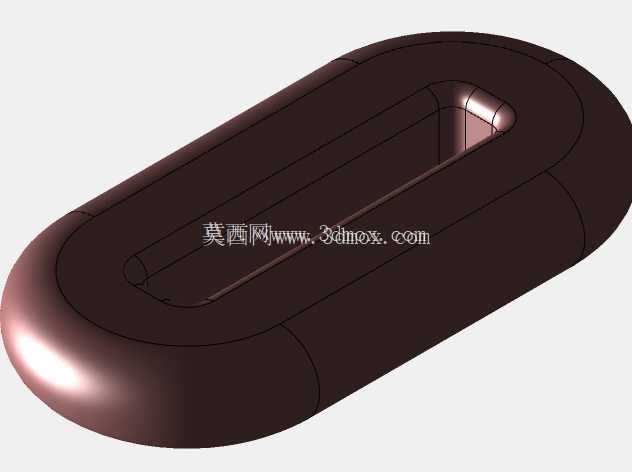

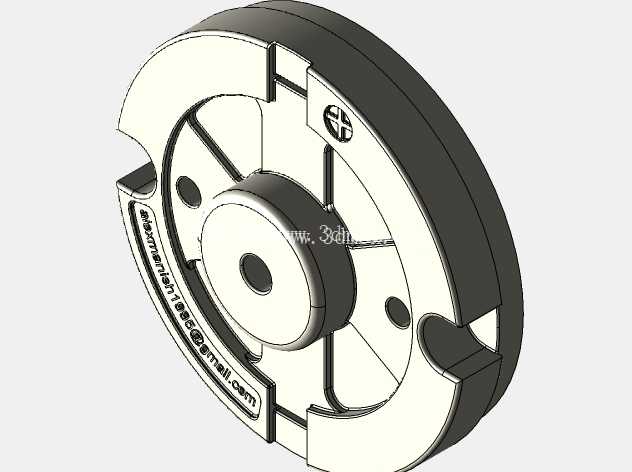

从实际使用场景拆解结构逻辑：野外作业时，整套机构可直接通过底部两轮接触地面，也可将侧边安装法兰固定在移动小车、便携三脚架顶端，两轮采用橡胶包覆轮面，接触地面时具备足够摩擦力，不会在姿态调节过程中出现打滑侧移；中部的圆形安装板预留了多组通孔与定位销孔，通讯模块、摄像终端的安装孔位可直接适配，不需要额外加工转接板，安装板和外围弧形支架之间采用多组铰接轴连接，每个铰接点都配置了限位台阶，调节角度不会超出机械硬限位，避免内部走线被拉扯断裂。

设计过程中先从运动边界反推结构尺寸：整套机构的最大外轮廓宽度控制在三百毫米以内，高度在收拢状态下不足两百毫米，属于便携可背负的尺寸范畴；双轮的轮距设定为一百八十毫米，这个宽度既保证了静止放置时的支撑稳定性，在倾斜路面上单轮抬升时，另一侧轮体仍有足够支撑跨度，不会出现整机侧翻；中部云台的俯仰调节角度范围为正负三十度，横滚调节角度范围为正负二十五度，完全覆盖野外常见的十五度以内路面倾斜、车载行进时的颠簸角度余量，不会出现调节行程不足导致的姿态失准。

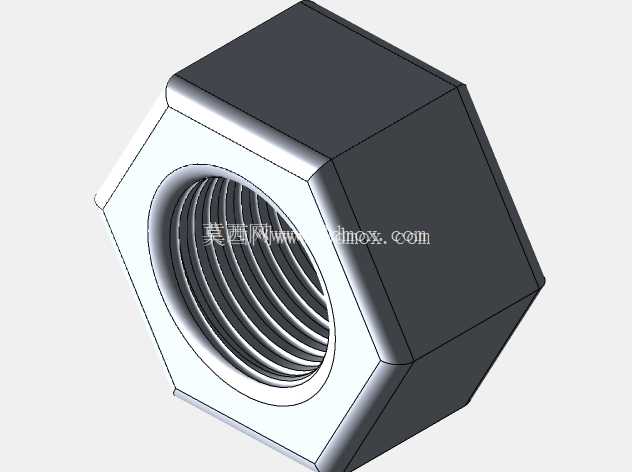

结构的受力传递路径做了针对性优化：两轮的轮轴直接连接在弧形主支架的下端，地面的支撑力通过轮轴传递到弧形支架，再通过三组呈圆周分布的铰接臂传递到中部安装板，铰接臂的截面采用槽型折弯结构，在保证整体轻量化的同时，抗扭刚度比实心杆提升近四成，即便搭载重量达到两公斤的通讯终端，铰接臂也不会出现塑性形变；每个铰接转轴处都预留了阻尼调节空间，实际装配时可以通过调整转轴处的锁紧螺母预紧力，改变关节转动阻尼，既可以让陀螺仪驱动时关节顺畅转动，也能在断电状态下依靠阻尼保持当前姿态，不会出现搭载终端突然下坠的情况。

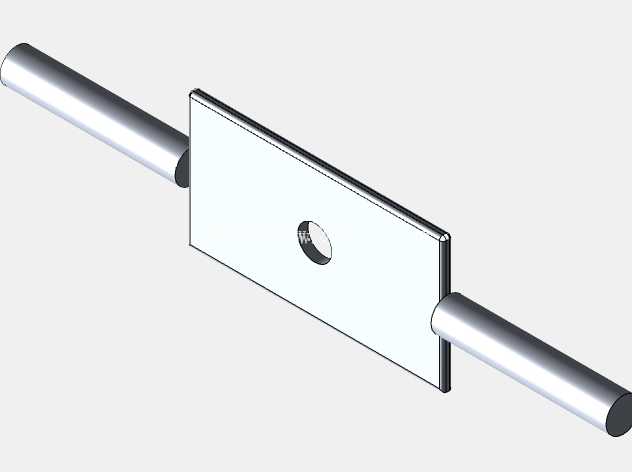

走线布局也结合实际使用做了考量：中部安装板的中心开设了穿线孔，通讯天线的射频线、摄像终端的供电线可以从穿线孔内部穿过，沿着弧形支架的内侧线槽排布，外部不会裸露线材，在机构反复姿态调节的过程中，线材只在铰接位置做小角度弯折，不会出现反复折损外皮的问题；支架侧边的方形安装法兰既可以作为外接固定接口，也可以加装配重块，当搭载的终端重量偏大时，在法兰处加装对应配重，能够调整整机的重心位置，让双轮的接地压力分布更均匀，姿态调节的响应速度也不会因为重心偏移出现滞后。

在运动验证环节，先在三维环境中模拟不同倾斜角度的地面：当支撑平面出现二十度横滚倾斜时，两侧轮体随地面高度差产生位移，铰接臂同步带动中部安装板反向转动，最终安装板的水平角度偏差控制在一度以内；当机构整体随载体出现俯仰方向的颠簸振动时，双轮的上下位移通过弧形支架转化为云台的反向补偿运动，整个运动过程中所有铰接件无运动干涉，轮体和支架之间的安全间隙保留了五毫米以上，即便轮面沾附泥土碎石，也不会出现卡滞。整套机构没有复杂的异形加工件，弧形支架可以采用钣金折弯成型，铰接臂采用常规铣削加工即可完成，零部件的加工工艺性好，后期小批量试制的成本可控，同时所有活动关节都预留了防尘密封的安装槽位，在野外多尘、潮湿的环境下长期使用时，可加装密封挡圈避免沙尘进入转轴磨损配合面，提升整套装置的野外环境适应性。
