卧式单缸往复式蒸汽引擎结构模型

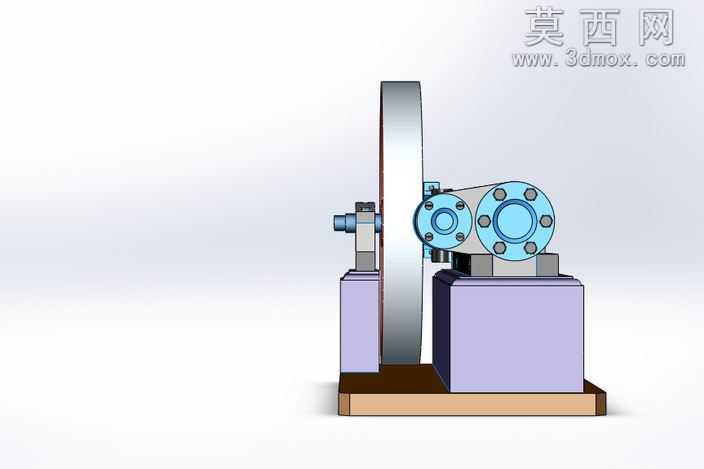

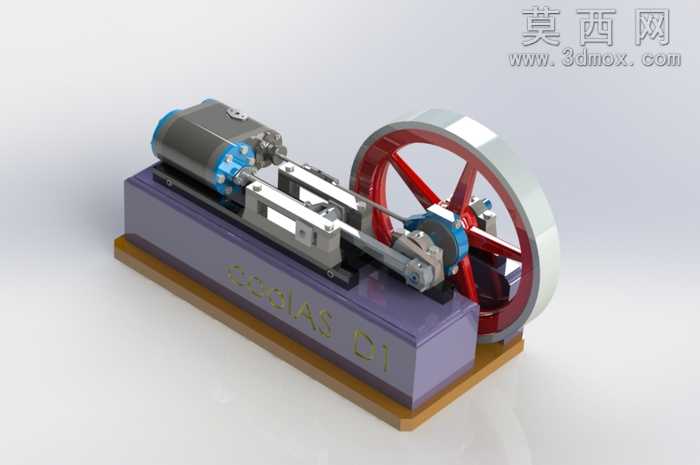

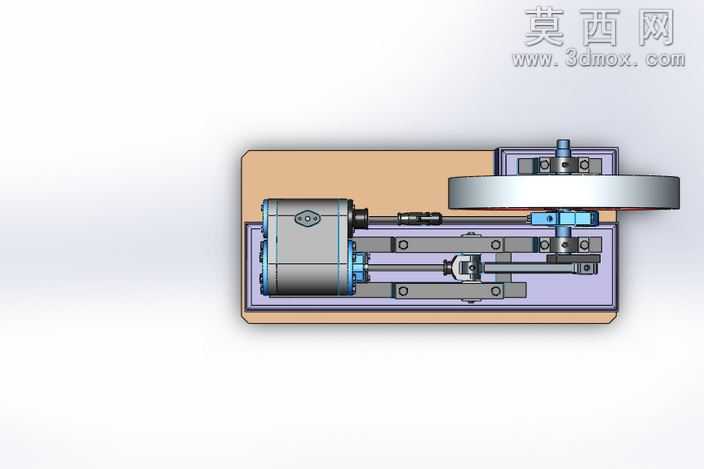

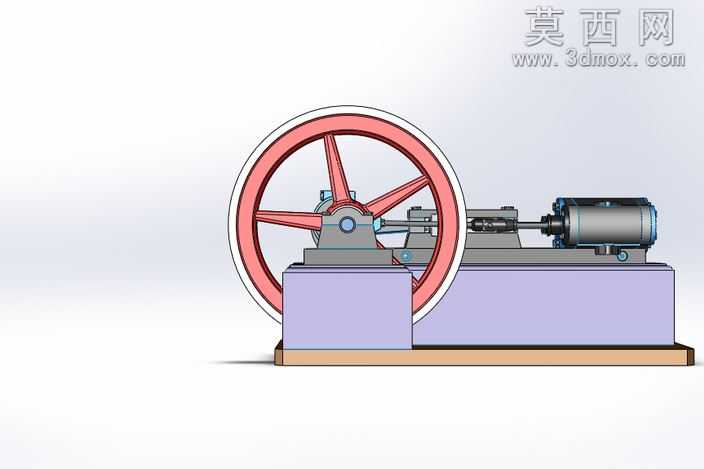

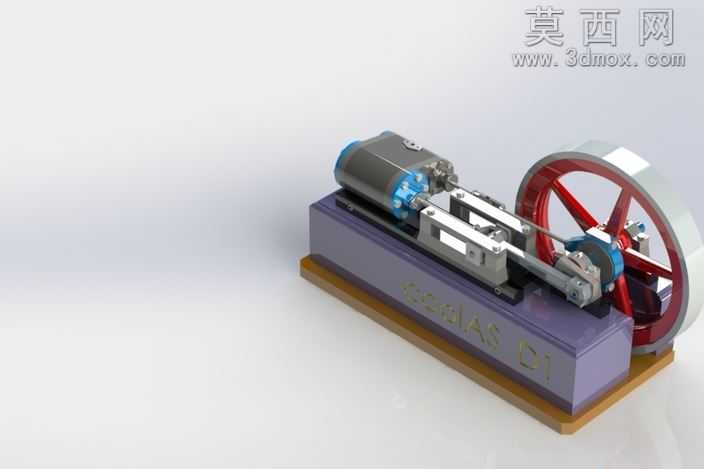

本作品为卧式单缸往复式蒸汽引擎的三维数字模型，建模阶段采用自底向上的装配设计思路，首先完成各独立零部件的参数化建模，严格还原蒸汽引擎的经典机械结构逻辑。首先构建气缸组件，对缸体、活塞、活塞杆、密封端盖等零件进行精准尺寸约束，还原气缸的密闭腔体结构，保证活塞在缸体内的往复运动路径无干涉；随后完成曲柄连杆机构的建模，对曲柄销、连杆大头、连杆小头、十字滑块等传动部件进行配合约束，精准复现直线往复运动向旋转运动的转换逻辑，确保各运动副的转动、滑动自由度符合真实机械的运动规律。传动端的大尺寸飞轮采用轮辐式结构建模，对轮缘、辐条、轮毂分别进行特征构建，还原飞轮的大质量轮缘设计特征，匹配蒸汽引擎储能稳速的功能需求。基座部分采用分层结构设计，底部为木质承托底座，上部为金属材质的主机安装基座，基座表面预留各部件的安装定位孔位，还原真实设备的装配定位逻辑。渲染阶段采用写实材质方案，气缸主体赋予哑光金属材质，端盖及传动连接件赋予亮面镀铬金属材质，飞轮轮缘做浅灰色哑光金属质感处理，辐条采用亮红色烤漆材质，基座上部为深紫色磨砂金属质感，底部底座赋予实木纹理材质，通过材质区分清晰呈现各部件的功能分区与结构边界。场景布光采用多光源柔和打光方案，主光源从侧上方投射，突出金属部件的高光反射与结构棱线，辅助光源补充暗部细节，避免结构死角出现死黑，最终渲染图清晰展现蒸汽引擎的整体布局、传动链路与装配关系，完整还原这类经典动力机械的结构特征与复古工业质感，可用于机械原理演示、工业设计参考、复古机械文创设计等场景。
