ArduinoUNO定制开发控制电路板

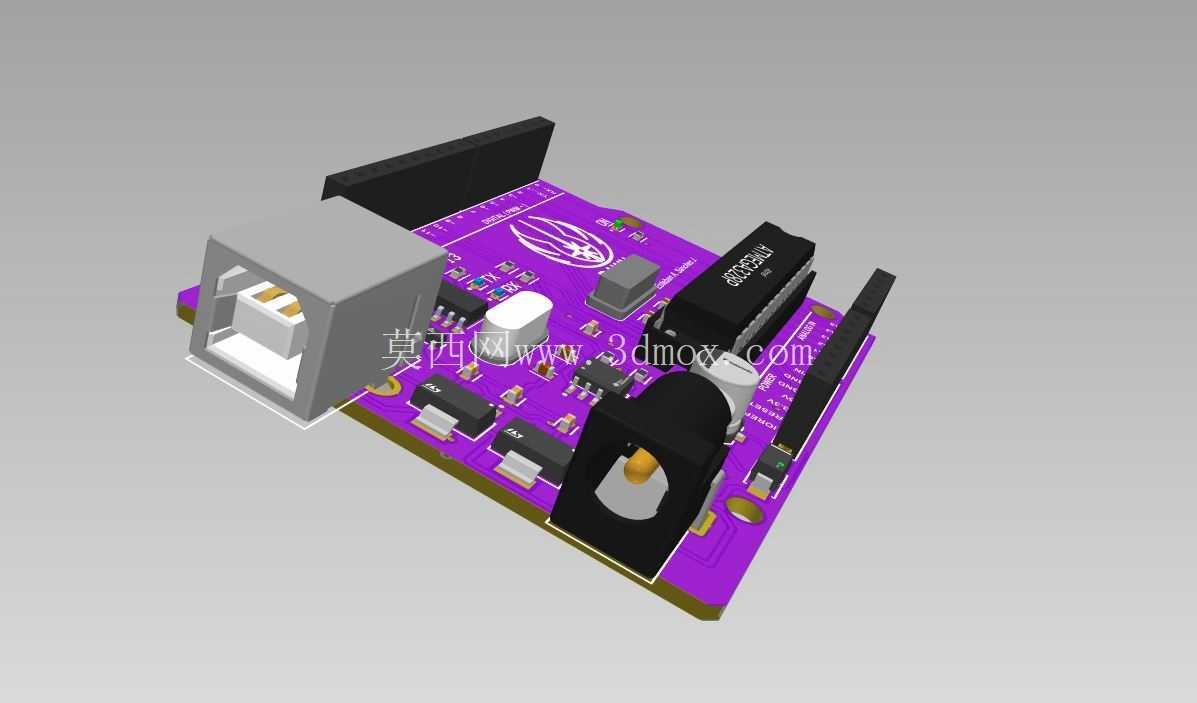

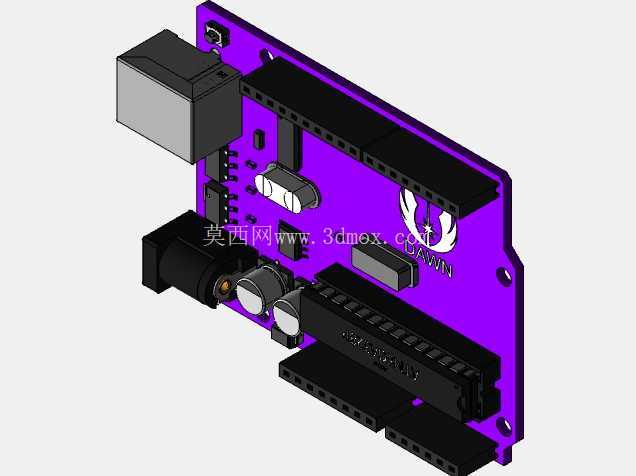

这块紫色基板的开源硬件开发控制板，是面向嵌入式原型开发、小型自动化设备控制、教学实验场景设计的通用主控载体，整体沿用经典Arduino UNO的标准板型轮廓，长宽尺寸控制在68.6mm×53.4mm的通用安装边界内，板厚采用常规1.6mm双面FR-4玻纤板材，四个边角预留直径3.2mm的安装固定孔，可直接匹配市面绝大多数UNO规格的亚克力固定底座、设备电控仓安装位，不需要额外修改开孔位置就能完成装配。

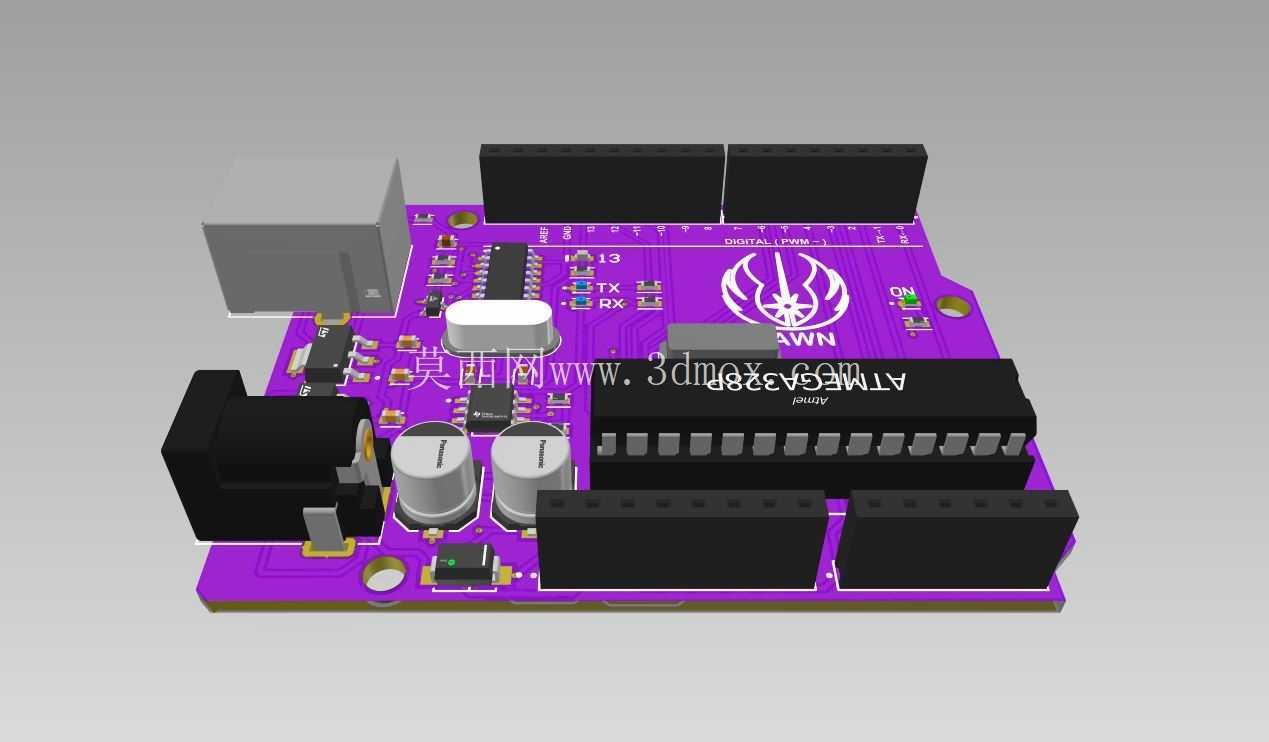

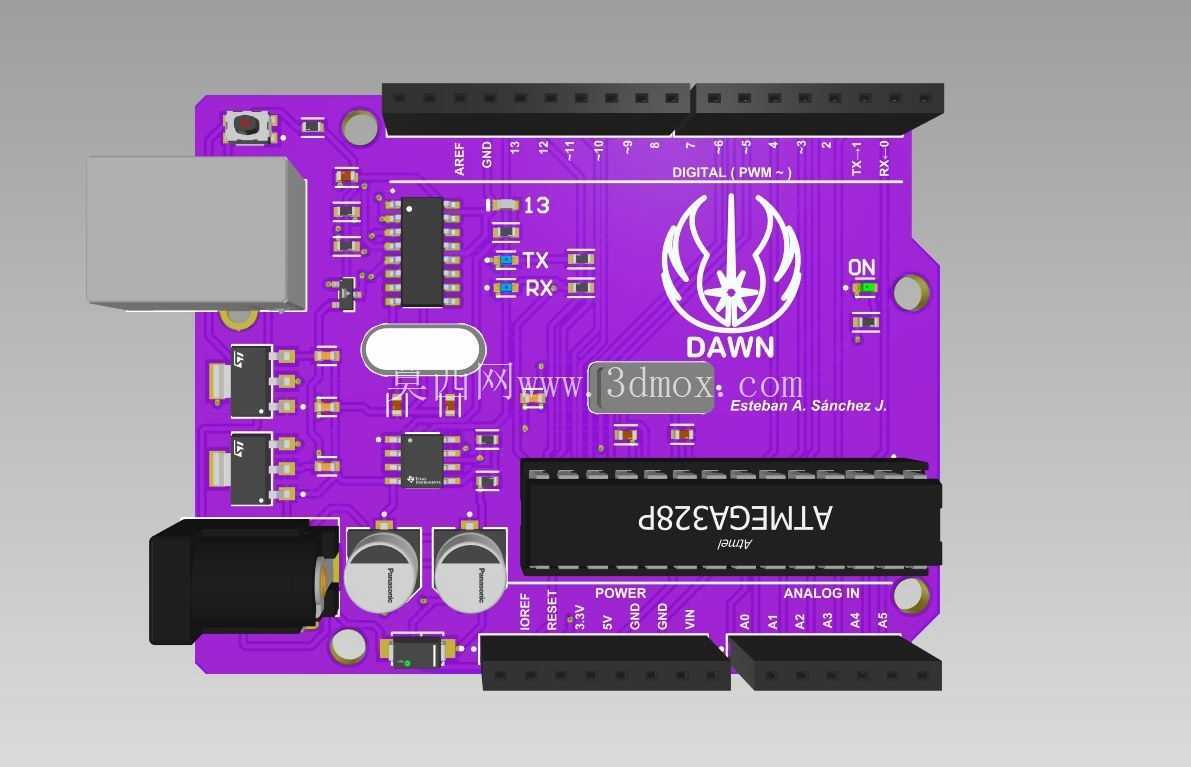

从板载功能布局来看，板卡左上角布置直流电源输入座与USB通讯接口，其中CH340芯片承担USB转TTL串口的通讯转换功能，不需要额外配置专用编程器，直接通过普通USB线连接上位机就能完成程序烧录、串口数据调试，大幅降低嵌入式开发的外设门槛。板卡核心主控区域布置ATMEGA328P主控芯片，周边搭配16MHz晶振、复位按键、电源滤波电容组，数字IO排针沿板体上边缘横向排布，模拟输入排针沿板体下边缘布置，两侧排针间距严格遵循标准 Shield 扩展板的2.54mm排距规范，可以直接叠装传感器扩展板、电机驱动板、无线通讯模块等各类通用外设，不需要飞线转接。

设计过程中优先考虑了开发场景的容错性：电源回路在DC输入口后串联自恢复保险丝，外接电源反接、负载短路时会自动切断回路，避免烧毁主控芯片；板载稳压芯片分别输出5V与3.3V两路常用供电，外接传感器时不需要额外外接电源模块；串口TX、RX引脚旁预留状态指示灯，程序烧录、串口通讯时可以直接通过灯光闪烁判断通讯状态，不用反复借助万用表测量引脚电平。板体右侧预留电源指示LED、内置引脚13的测试LED，新手入门编写点灯程序时不需要外接任何元件就能快速验证程序运行状态。

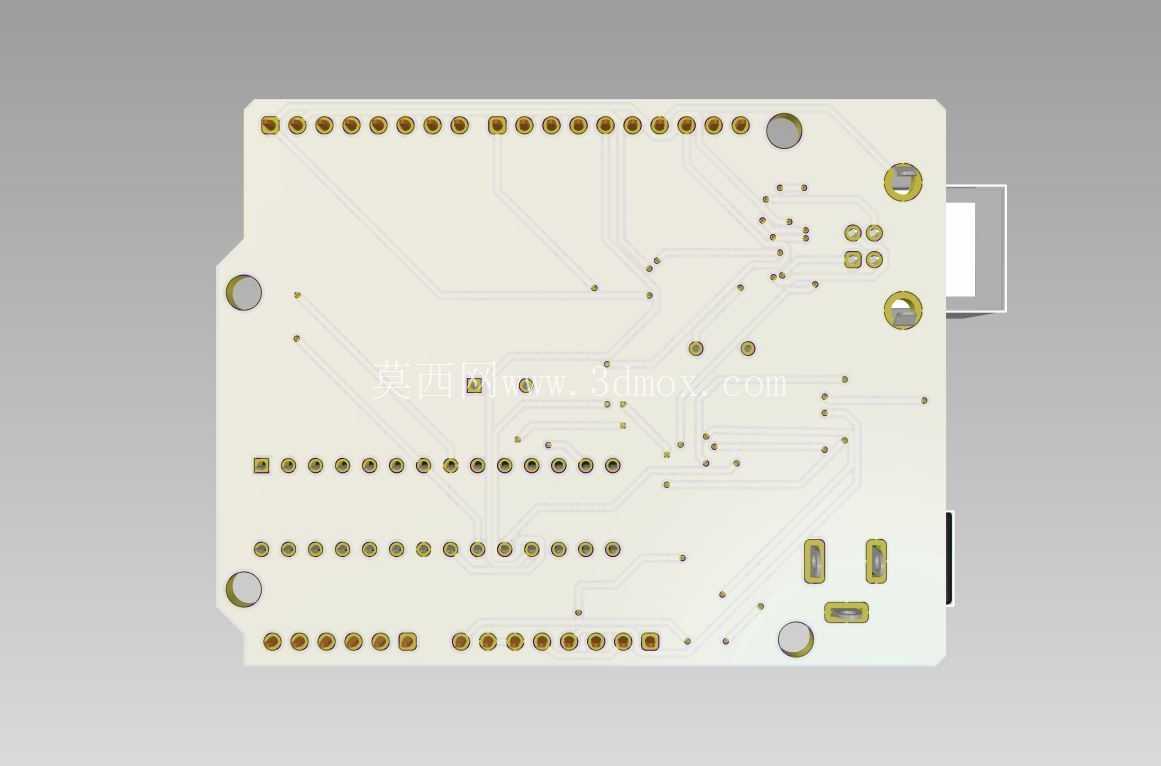

实际工程应用里，这类板卡常被嵌入到小型非标设备里作为主控核心：比如桌面级3D打印机的辅助控制节点、小型流水线的计数传感采集终端、教学实验平台的运动控制核心、智能创客项目的逻辑控制载体。板卡的安装边界完全兼容通用UNO外壳，装入电控柜时可以通过四角固定孔锁附在DIN导轨安装板上，外接接线端子排就能把引脚信号引出到设备面板，排针的高度统一选用11mm高度的直针，叠装两层扩展板后整体高度不超过35mm，对狭小电控仓的空间适配性很强。布线层面电源走线做了加宽处理，大电流供电路径走线宽度达到1.2mm，信号走线走0.6mm线宽，强弱电区域保持合理间距，晶振周边做了包地处理降低电磁干扰，即使在周边有变频器、伺服驱动器的工业现场环境下，也能保持串口通讯稳定，不会出现程序莫名丢步、串口乱码的问题。板上所有外接接口都做了丝印标识，引脚功能、供电电压、接口方向全部丝印在基板表面，现场接线时不需要反复查阅引脚手册，大幅降低装配接线的出错概率。
