RFID RC522射频读写模块结构设计

在嵌入式识别类项目的结构适配环节，RC522射频读写模块是短距非接触识别场景里应用极广的硬件单元，很多做门禁终端、自助借还设备、智能储物柜、产线工件溯源工位的结构工程师，都需要精准掌握该模块的三维结构边界，才能在整机布局时做好安装避让与信号适配。

从实际使用场景来看，这类模块常被嵌入到各类终端设备的内部，靠近外壳非屏蔽区域布置，比如小区门禁的读卡器面板内侧，需要将模块的天线面正对感应区域，同时避开金属结构件对射频信号的遮挡；在自助图书馆的借还书机里，模块会安装在托板下方10-15mm的位置，保证卡片放置在托板上时能稳定识别；产线的工件载具识别工位，模块会固定在流水线侧边的安装支架上，对准载具上粘贴的RFID标签经过的路径，实现无接触的信息读取。

该模块的功能核心是实现13.56MHz频段下的非接触式射频读写，支持Mifare系列卡片的读写操作，模块板载了射频处理芯片、天线匹配电路、排针接口，外围不需要额外增加复杂的射频匹配元件，只需要通过SPI接口与主控板连接即可完成通信。在结构设计层面，模块采用标准的FR-4玻纤板基材，整体为矩形板状结构，板体四个角预留了圆形安装孔，安装孔为通孔设计，可配合M2规格的铜柱或者螺丝完成固定，安装孔的位置避开了板上的走线与元件布局，固定时不会对板上电路造成挤压损伤。

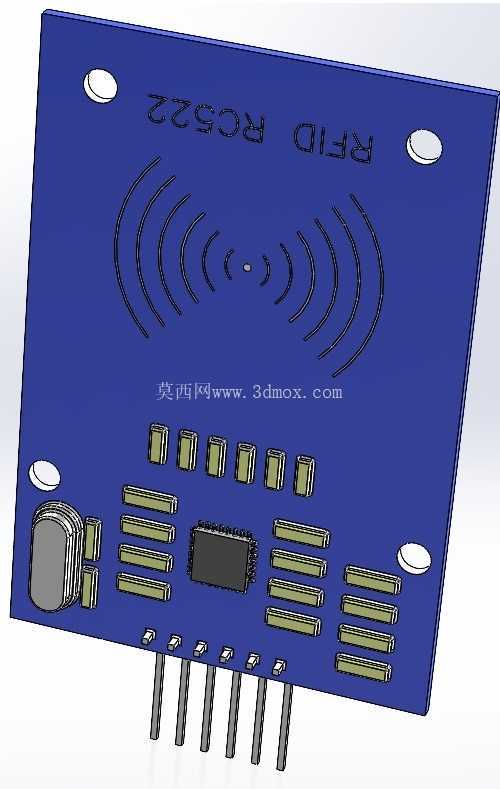

从建模还原的细节来看，板体正面的天线区域做了丝印标识，清晰标注了射频信号的覆盖范围提示，板上的排针接口采用直插式设计，引脚间距为标准2.54mm，共引出6个功能引脚，分别对应电源、地、SPI通信的时钟、数据输入、数据输出以及片选信号，排针的长度为标准直插长度，在整机布局时需要预留排针插接杜邦线或者焊接排母的空间，避免排针与其他结构件发生干涉。板上的主芯片采用QFN封装，周边的阻容元件均按照实际贴片元件的尺寸做了等比例还原，包括板侧的晶振元件、电源滤波电容，都还原了实际的高度与占位尺寸，结构工程师在做堆叠设计时，可以直接参考模型的元件高度预留板间间隙，避免组装时出现元件顶壳的问题。

在安装边界的考量上，模块的天线区域不能紧贴金属材质布置，金属会对射频信号产生屏蔽作用，因此建模时也明确标注了天线区域的净空要求，在天线覆盖的板体正面区域，至少需要预留5mm的非金属空间，不能布置金属支架、金属外壳壁等结构。模块的整体厚度包含板体、正面元件与背面引脚的总厚度不超过12mm，在做超薄终端设计时，可以根据模型的实际厚度调整内部腔体的高度，不需要额外预留过多冗余空间。板体的边缘做了圆角处理吗？不，实际该模块的板边为直角切割，在布局时需要注意板边的直角不会与周边的线缆、其他板卡产生刮擦，必要时可以在板边增加绝缘麦拉片做防护。

很多工程师在初次使用该模块做结构设计时，容易忽略排针的出线方向，该模块的排针布置在板体的一侧短边位置，出线方向垂直于板体平面，因此在布局时需要在排针对应的位置预留走线空间，避免线缆弯折半径过小导致接触不良。另外板上的两个定位孔中心距为固定尺寸，在设计安装支架时可以直接按照模型里的孔位坐标打样，不需要反复核对实物尺寸，减少打样迭代的次数。从实际项目的适配经验来看，该模块的结构通用性极强，只要按照模型给出的边界做安装位设计，基本可以兼容市面上绝大多数同版本的RC522模块，不需要针对不同厂商的同型号模块做结构调整，因为这类模块的硬件尺寸已经形成了行业通用的规范，板型、孔位、接口位置都保持了统一。

在做设备的电磁兼容设计时，参考该三维模型可以提前规划模块与其他高频元件的距离，比如与开关电源模块、WiFi模块、蓝牙模块的间距至少保持在20mm以上，避免不同频段的信号产生互相干扰，影响RFID的识别成功率。模型里还原的板上丝印也可以帮助工程师在组装时快速识别模块的安装方向，避免装反导致天线方向背离感应区域，出现识别距离变短甚至无法识别的问题。
