YDLIDAR X4PRO二维激光测距雷达结构

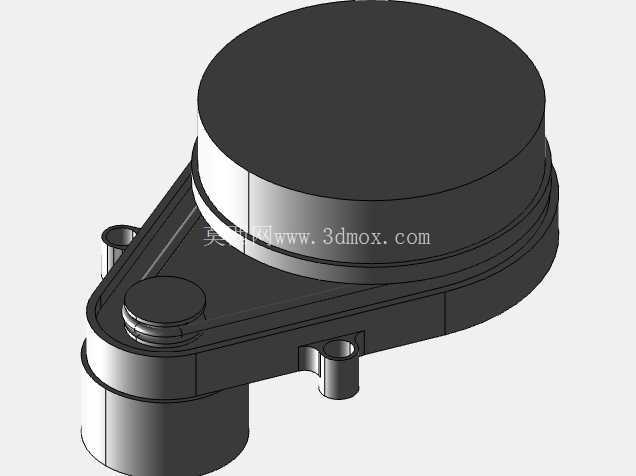

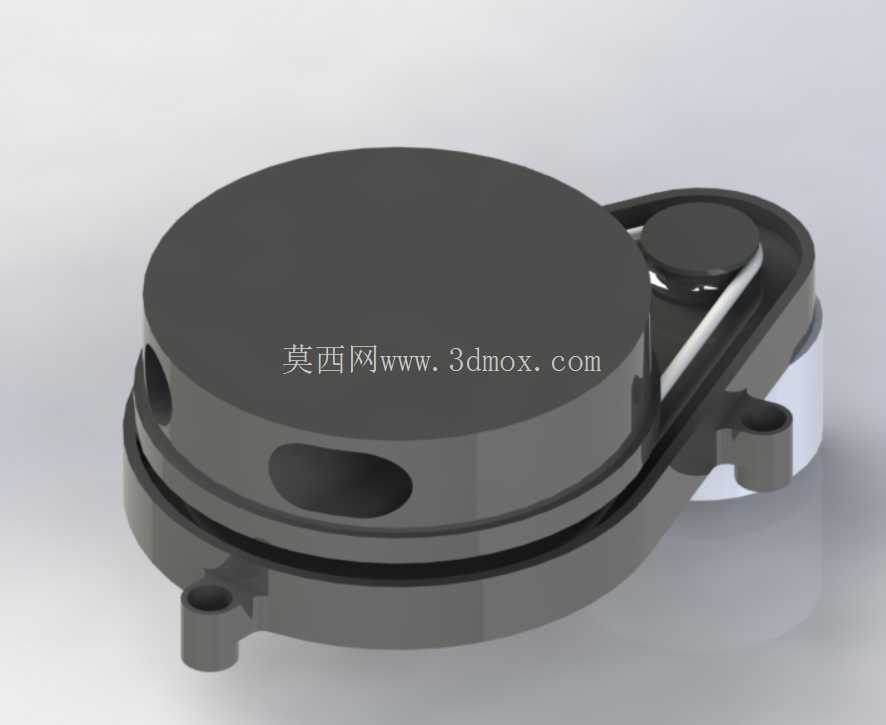

　　主体的扁圆柱外壳做了分层设计，上下壳体通过止口配合装配，接缝处做了窄边密封结构，能阻挡日常使用场景下的浮尘、飞溅水渍侵入内部光学与电子元器件，外壳侧面预留的椭圆形开孔是光学发射与接收窗口，窗口位置做了内凹设计，避免日常安装、搬运过程中刮花光学镜片，影响测距精度。侧置的安装凸耳上预留了标准安装孔位，安装孔的中心距、孔径都做了通用化设计，能直接适配市面上多数移动机器人底盘的顶部安装位，不需要额外做转接板，安装时只需要将凸耳贴合安装面，拧入对应规格的紧固件即可，安装边界清晰，不会和底盘上的其他控制板、电池部件产生空间干涉。在移动机器人避障导航、服务机器人环境建图、工业AGV路径规划、智能门禁区域检测这类场景里，二维激光测距设备是核心感知部件，YDLIDAR X4PRO的结构设计完全围绕这类高频测距场景的实际需求展开。从结构设计思路来看，整机采用扁圆形一体化旋转主体加侧置安装凸耳的布局，核心是在保证360度无遮挡旋转扫描的前提下，尽可能压缩整机厚度，适配各类小型移动设备的顶部安装空间，不会因为设备过高导致机器人通行时被低矮障碍物剐蹭，也不会占用过多的设备内部走线空间。

　　设备的旋转传动结构集成在主体内部，采用带传动结构连接旋转主体与内置驱动部件，传动平稳噪音低，长时间连续运行也不会出现传动间隙过大导致的扫描角度偏差，旋转部分的配重做了动平衡调校，360度旋转过程中不会产生明显的振动，避免振动传导到机器人本体上影响其他惯性传感器的测量精度。从功能特性来看，这款测距设备基于三角测量原理实现距离检测，光学发射模块发射调制激光到被测物体表面，接收模块采集反射光斑的位置偏移，通过内置算法换算出实际距离值，配合360度连续旋转的机械结构，能在旋转过程中持续输出每个角度对应的距离数据，形成完整的环境扫描点云，测距频率能满足移动机器人在中低速行进过程中的实时避障需求，不会因为数据更新延迟导致避障反应滞后。

　　在实际使用中，这款雷达的扫描范围能覆盖设备周围水平方向的全部区域，没有扫描盲区，安装在机器人顶部时，只要安装高度高于机器人本体的最高轮廓，就能完整检测到周围的障碍物，包括低矮的台阶、凸起的地面障碍、侧面的墙体与立柱，输出的点云数据角度分辨率足够支撑SLAM建图算法的运行，能构建出精度满足室内导航需求的环境地图。结构设计上还考虑了走线的可靠性，旋转部分与固定底座之间的电连接采用非接触式的信号传输结构，避免了传统滑环结构长时间使用后的磨损、接触不良问题，大幅提升了设备的连续运行寿命，不需要定期对传动与连接部件做维护保养。

　　外壳的材质选用高强度工程塑料，重量轻且有足够的结构强度，日常使用中的轻微磕碰不会导致外壳变形或者内部光学部件移位，表面做了哑光处理，避免环境光在外壳表面产生反射干扰光学测量。安装时需要注意设备的光学窗口要保持水平，倾斜安装会导致扫描平面偏移，影响测距数据的准确性，安装面要保持平整，避免紧固时安装凸耳受力不均导致壳体变形，影响内部旋转部件的正常运转。设备的供电与通讯接口布置在固定底座的侧面，接口位置做了限位结构，插接连接线后不会因为设备旋转拉扯到连接线，走线方向可以顺着安装面排布，不会突出到扫描平面内遮挡测距光路。
