车床用铣削机尾机械结构三维设计

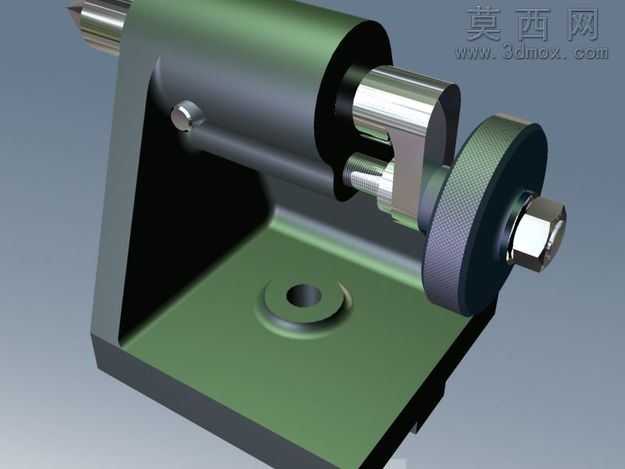

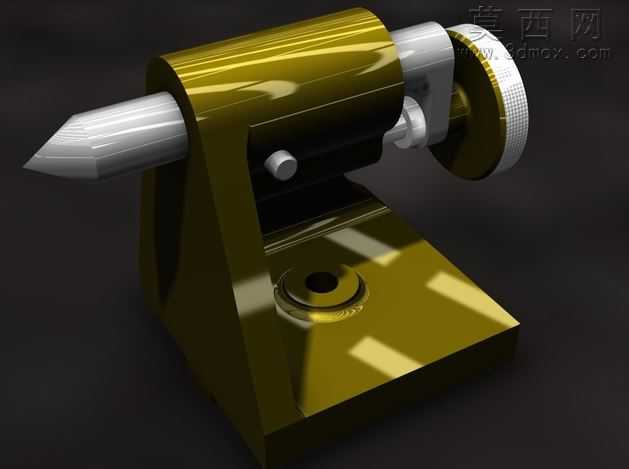

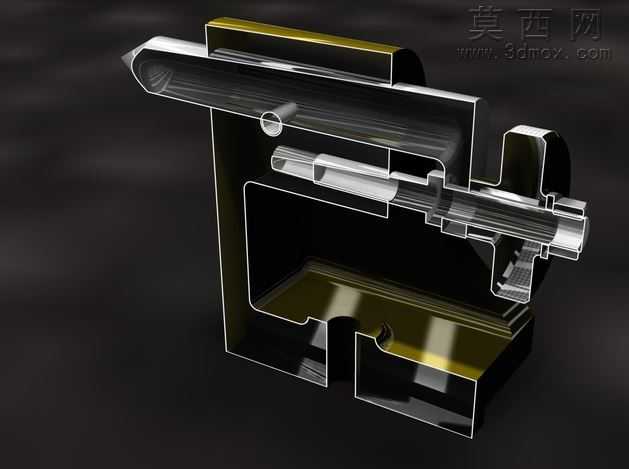

本作品为车床配套使用的铣削机尾结构三维设计，整体建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，采用Autodesk Inventor完成全参数化建模，确保各零部件之间的装配公差符合机械设计规范，可直接用于教学演示、结构验证或二次设计开发。模型整体分为基座、主体支架、顶尖轴、调节手轮四个核心装配模块，基座部分采用带安装孔的方形落地结构，建模时特意强化了底座的承重结构特征，预留的沉头安装孔可直接与车床工作台面完成定位装配，底座表面做了倒角与拔模处理，还原实际铸件的工艺特征。主体支架为一体化的L型承力结构，建模时通过拉伸、切除、圆角等特征命令构建出内部的轴孔通道，侧面预留的锁紧旋钮安装位与内部轴孔连通，可实现顶尖轴的位置锁紧功能，支架与底座的衔接处做了加厚承力处理，避免铣削作业时出现结构形变。顶尖轴部分采用前端锥形顶尖、后端连接调节手轮的结构，轴身做了高精度的圆柱面特征，与支架内孔的配合间隙控制在合理装配公差范围内，前端锥形顶尖的角度符合车床尾座顶尖的通用标准，可适配不同尺寸的轴类工件装夹需求。尾部调节手轮采用滚花外圈结构，建模时通过圆周阵列特征还原了手轮外圈的防滑滚花纹理，提升模型的真实感。材质与渲染环节，主体承力结构采用金属烤漆黄铜材质，调整材质的反射率、粗糙度参数模拟金属漆面的温润光泽与反光效果，顶尖轴、调节手轮、锁紧旋钮采用镀铬金属材质，提高材质高光强度与反射清晰度，区分不同零部件的材质质感；渲染时采用三点布光方案，主光源从侧上方打亮模型主体结构，辅光源补全暗部细节，背光源勾勒模型轮廓，最终呈现出工业产品级的渲染效果，清晰展现各部件的结构衔接与外观特征。设计思路围绕教学场景下车床铣削作业的尾座工装需求展开，简化了非核心的复杂内部传动结构，保留了机尾的核心外观特征与装配关系，既满足作业演示的直观性要求，也能让观看者快速理解车床铣削机尾的基本构成与工作原理，适合作为机械专业教学演示模型、工装设计参考素材使用。
