五自由度轮式移动抓取机械臂结构

该结构面向教学实训、轻型工位搬运以及小型自动化单元验证而搭建，主体由轮式移动底盘、立柱回转机构、多段串联臂杆、末端夹爪和电控安装区域组成。整机并非单纯的固定式操作臂，而是将抓取执行机构与移动平台结合，使设备能够在有限场地内完成接近、定位、抬升、伸缩、转向和夹持等连续动作，适合用于物料拾取、实验样件转运、桌面自动化演示以及运动控制算法验证。

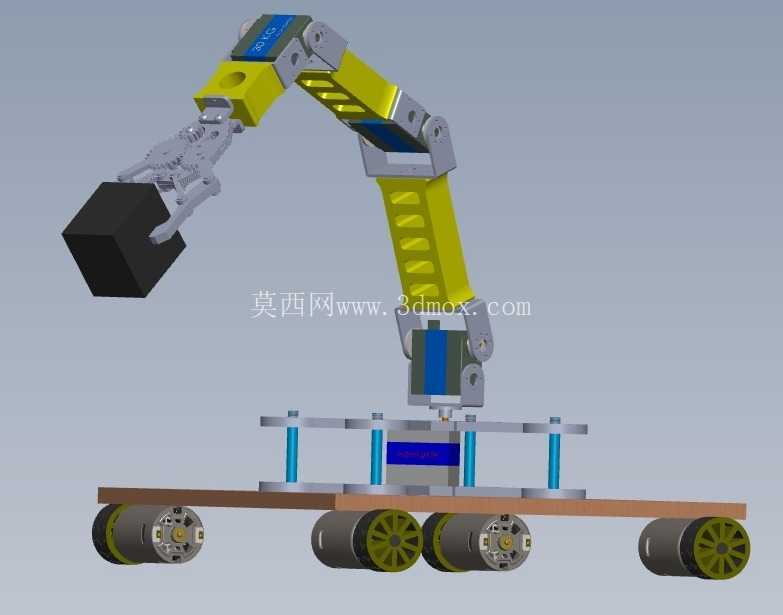

从实际用途看，机械臂末端采用两指式夹爪，夹指轮廓带有贴合面和铰接支点，能够对规则块状工件进行稳定抓取。图示工况中，夹爪握持立方体工件，腕部姿态相对工件中心保持近似垂直，便于在取放过程中控制夹持力与工件姿态。臂部五个旋转自由度分别承担底盘上方回转、大臂俯仰、小臂俯仰、腕部调整和末端姿态补偿等功能，各关节轴线关系清晰，能够覆盖工作台前方及侧上方的操作空间。对于教学场景，这种自由度配置便于讲解坐标系变换、关节角分配、逆运动学求解和轨迹规划；对于工业原型设计，则可作为轻型分拣、上下料或移动式辅助操作机构的结构基础。

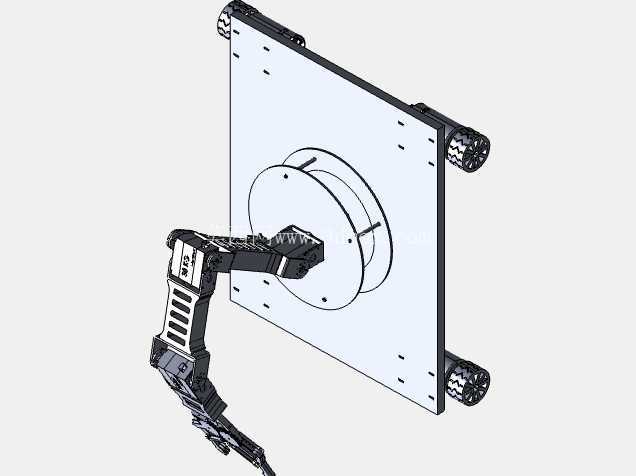

设计思路上，臂杆采用分段模块化方式，大臂与小臂外形以折线加强结构为主，在减轻重量的同时保留弯曲刚度。关节处通过侧板、铰接轴、轴承座和紧固件组合形成回转副，关节间距和连杆长度比例经过直观布置，使末端在常用工作高度内具有较舒展的姿态。底座与移动平台之间设置回转支承区域，下方布置驱动元件和传动件，能够让上部臂体相对底盘旋转。底盘框架采用平板式承载结构，四角布置轮组，轮体与驱动电机同轴或近同轴安装，平台上预留立柱、电控盒、支撑柱和紧固件安装位，方便后续增加传感器、控制器、电池或伺服驱动模块。

外形边界方面，整机展开后高度主要由大臂仰角决定，臂体在高位姿态下会明显超出底盘平面；水平 reach 则由大臂、小臂和腕部夹爪的累计长度决定，抓取时末端可伸至底盘前侧以外。底盘宽度需要容纳两侧轮组和上部立柱，长度方向覆盖前后轮距，轮组外缘构成设备移动时的最大侧向边界。设计时应重点检查臂体完全伸展时的倾覆趋势，尤其是夹爪携带载荷并向底盘前方伸出时，重心会前移，需要通过底盘配重、轮距布置、限速控制或作业范围限制来保证稳定性。

安装边界上，底盘平板承担立柱、电控元件和轮组支撑，连接孔位应与电机、轮轴、支撑柱和上部转台对齐。臂杆各关节处需预留驱动件安装空间，若采用舵机或伺服电机直驱，侧板间距要容纳电机本体和线缆弯折半径；若改为带减速器或同步带传动，则需在关节附近增加张紧和维护空间。末端夹爪与腕部的连接界面应保持可替换性，便于根据工件形状更换平行夹指、V形块或柔性夹持垫。线缆走向可沿臂杆侧面或内腔布置，并在关节回转处保留弯曲余量，避免反复俯仰过程中拉扯。

在结构校核中，应关注大臂根部铰接点、小臂连接侧板和腕部支架三类高应力区域。臂体承受末端载荷时，根部弯矩最大，螺栓预紧力、轴承配合和侧板厚度都会影响关节刚性；小臂中段虽然截面较轻，但在水平伸展时会产生明显挠度，需要通过加强筋或折边提高抗弯能力。夹爪部分则应保证夹持力作用线尽量通过腕部中心，减少偏载对腕关节的影响。

该模型的价值在于把移动平台、串联臂、关节驱动和夹持末端完整表达出来，结构层级明确，运动关系直观。工程人员可在此基础上细化电机选型、轴系强度、线束布置、控制硬件安装和防护外壳，也可将其作为机器人教学、自动化产线概念验证、3D打印机构集成以及Arduino或PLC控制实验的三维载体。
