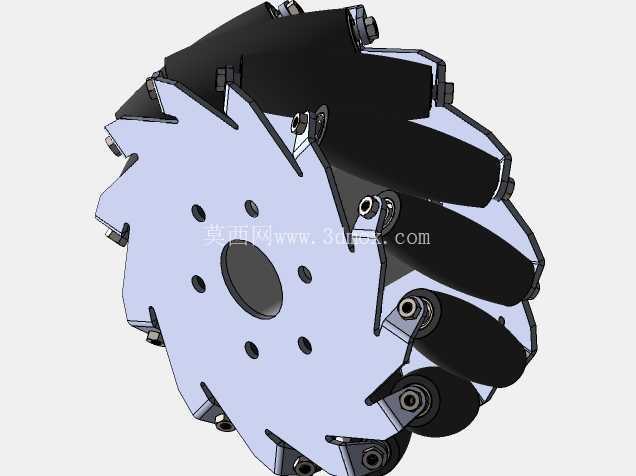

12辊麦克纳姆轮全向移动轮组结构

这款12辊结构的麦克纳姆轮，是全向移动设备行走端的核心执行部件，区别于传统差速轮组仅能实现前后转向的移动逻辑，它依靠周向倾斜布置的从动辊子，可在不改变轮体自身朝向的前提下，完成整车的横移、斜行、原地零半径回转等复杂移动动作，在空间受限的作业场景里有着不可替代的应用优势。从实际落地场景来看，这类轮组目前大量应用在仓储物流AGV、智能巡检机器人、窄通道作业转运平台、赛事级竞技机器人、车间内精密物料转运小车上，尤其是在生产线边的物料补位场景，通道宽度往往仅比设备本体宽出10到15厘米，传统转向轮需要预留转弯半径根本无法通行，而搭载麦克纳姆轮组的平台可以直接横向平移进入工位，不需要额外预留转向空间，能大幅提升车间内的空间利用率。

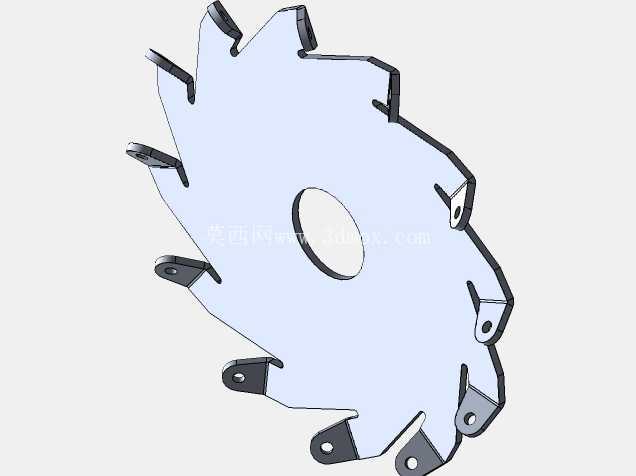

从结构设计逻辑来看，这款轮组采用12个周向均布的从动包胶辊，相比常见的8辊结构，辊子数量的提升首先带来的是接地连续性的优化，轮体滚动过程中始终有至少3个辊子同时接触地面，不会出现8辊结构常见的过辊间隙冲击，行走过程的震动幅度明显降低，对于搭载精密仪器、易碎物料的转运平台来说，能有效减少行走过程的颠簸对搭载货物的影响。每个从动辊的轴线与轮体主轴线呈45度夹角布置，这个角度是经过多轮运动学仿真验证的最优值，既可以保证辊子在接地时分解出足够的横向分力实现全向移动，又能避免角度过大导致的辊子轴向受力过载，延长辊子包胶层的使用寿命。主轮毂采用辐板式结构，中心设置安装轴孔，轴孔周边均布6个螺栓安装孔，可直接与标准法兰输出的驱动电机、行星减速机构对接，不需要额外设计转接法兰，安装边界的适配性更强，轮体上的每个辊子支架都通过螺栓与主轮毂固定，支架上预留了辊子转轴的安装卡槽，装配时不需要复杂工装就可以完成单个辊子的更换，后期维护时不需要拆解整个轮组，仅需替换磨损的单个辊子即可，能大幅降低运维成本。

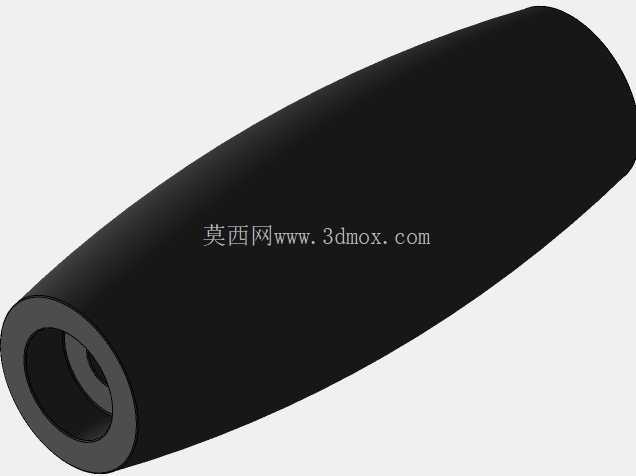

从安装适配的角度来说，这款轮组的轮毂安装面到轮体外缘的尺寸经过严格校核，在与常见的60法兰、80法兰伺服轮驱动模组搭配时，轮组的下边缘距离安装底板的间隙可以控制在15毫米以上，不会出现轮体转动过程中与设备底板剐蹭的问题；辊子表面采用高耐磨聚氨酯包胶，硬度控制在邵氏A60度，既可以保证在环氧地坪、水泥地面、钢板地面上都有足够的摩擦力，不会出现全向移动过程中的横向打滑，又能避免硬度过高压伤车间环氧地坪。在结构强度设计上，主轮毂采用铝合金一体铣削成型，相比拼接式轮毂，整体的同轴度误差可以控制在0.02毫米以内，高速转动时的动平衡表现更好，轮组最高适配的移动速度可达1.5m/s，完全能满足绝大多数工业场景下的移动平台行走速度要求。

在实际选型搭配时，四个同规格的麦克纳姆轮需要按照左前、右后为右旋辊，右前、左后为左旋辊的方式配对安装，才能实现完整的全向移动矢量分解，这款12辊轮组的辊子倾斜方向统一，配对时只需要按照安装位置调整轮组朝向即可，不需要额外区分左右旋轮的单独型号，能减少选型时的备件种类。轮体上的每个辊子都自带密封轴承，可有效阻挡车间内的粉尘、细小碎屑进入辊子转动副，在有少量切削液、灰尘的机加工车间场景下也能稳定运行，不会出现辊子卡滞的问题。相比传统的舵轮转向结构，麦克纳姆轮组不需要额外的转向驱动电机，仅靠四个行走电机的转速差就能实现所有方向的移动动作，整车的控制逻辑虽然对电机同步性要求更高，但机械结构的复杂度大幅降低，没有转向机构的磨损件，长期运行的可靠性更有优势。
