六自由度可3D打印多用途机械臂结构

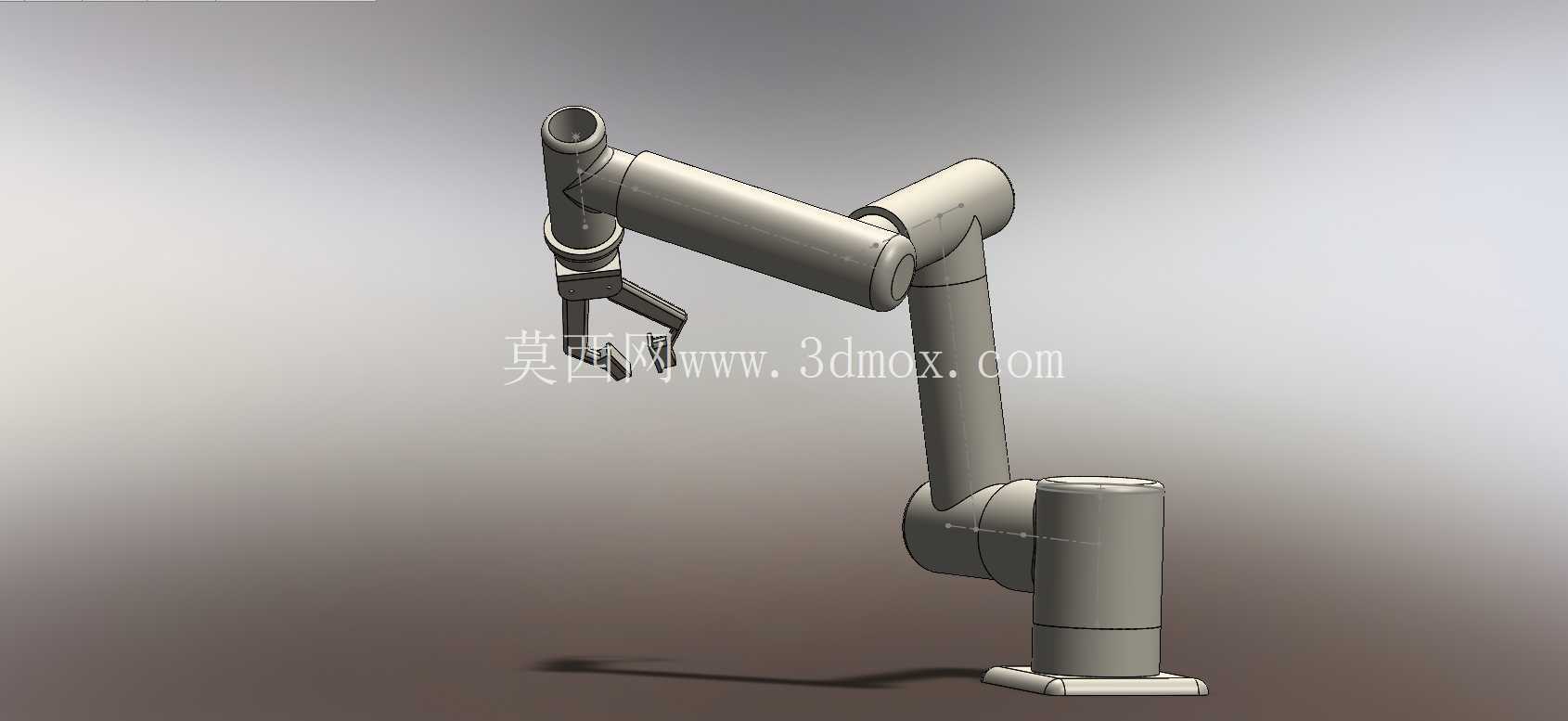

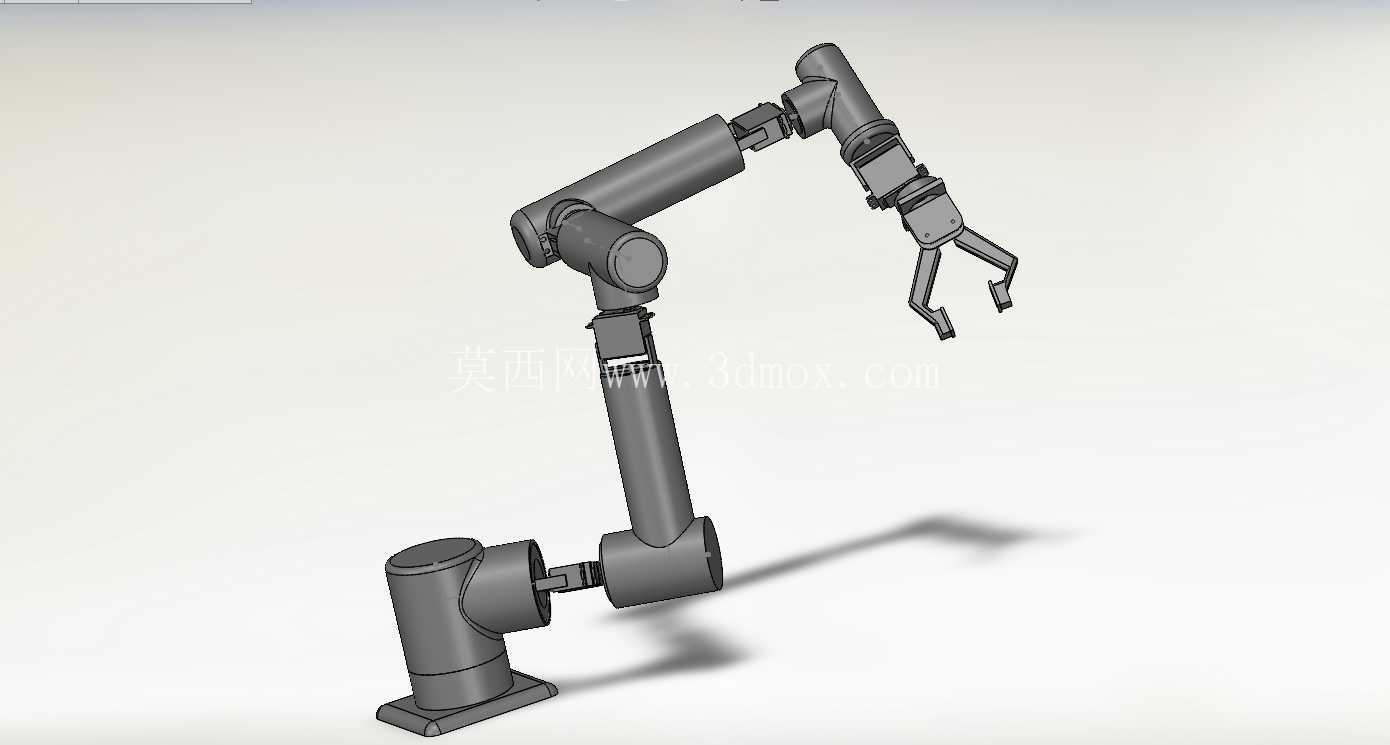

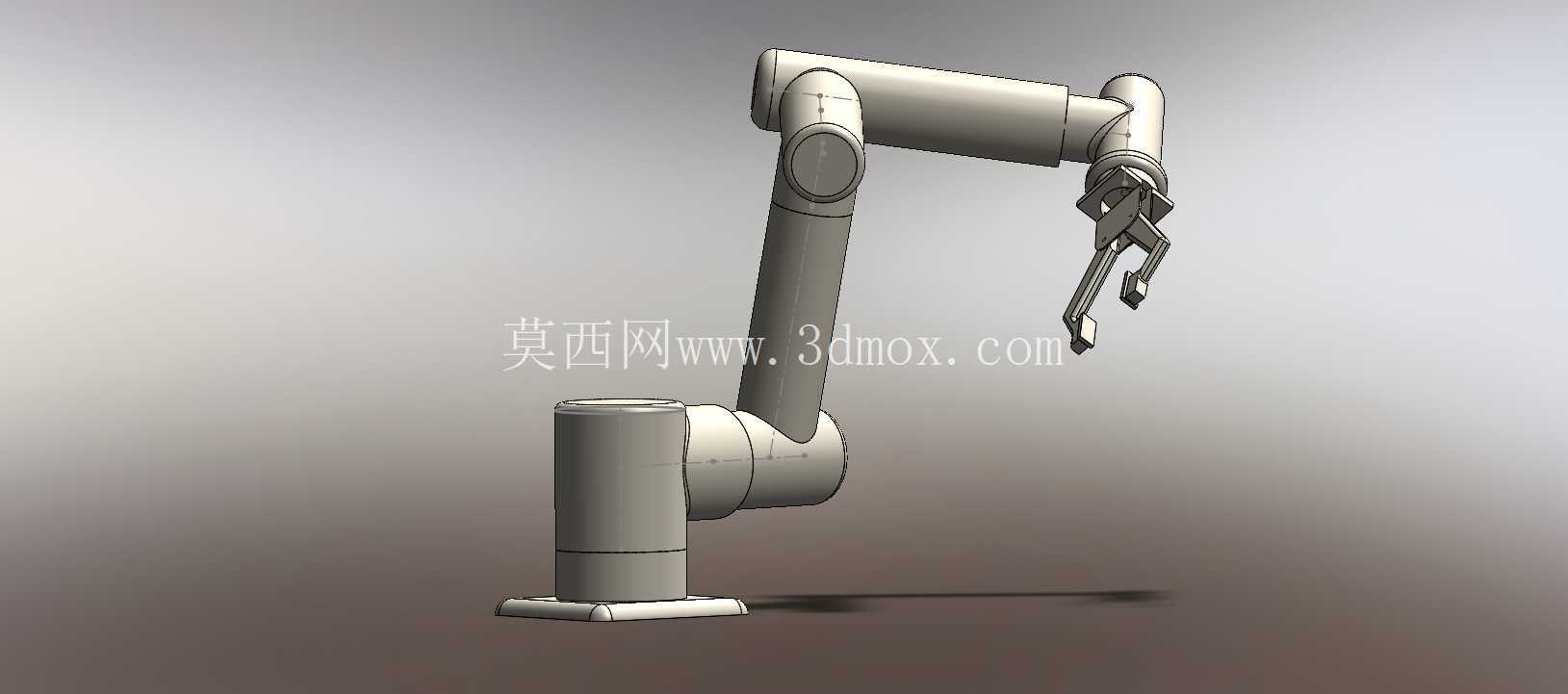

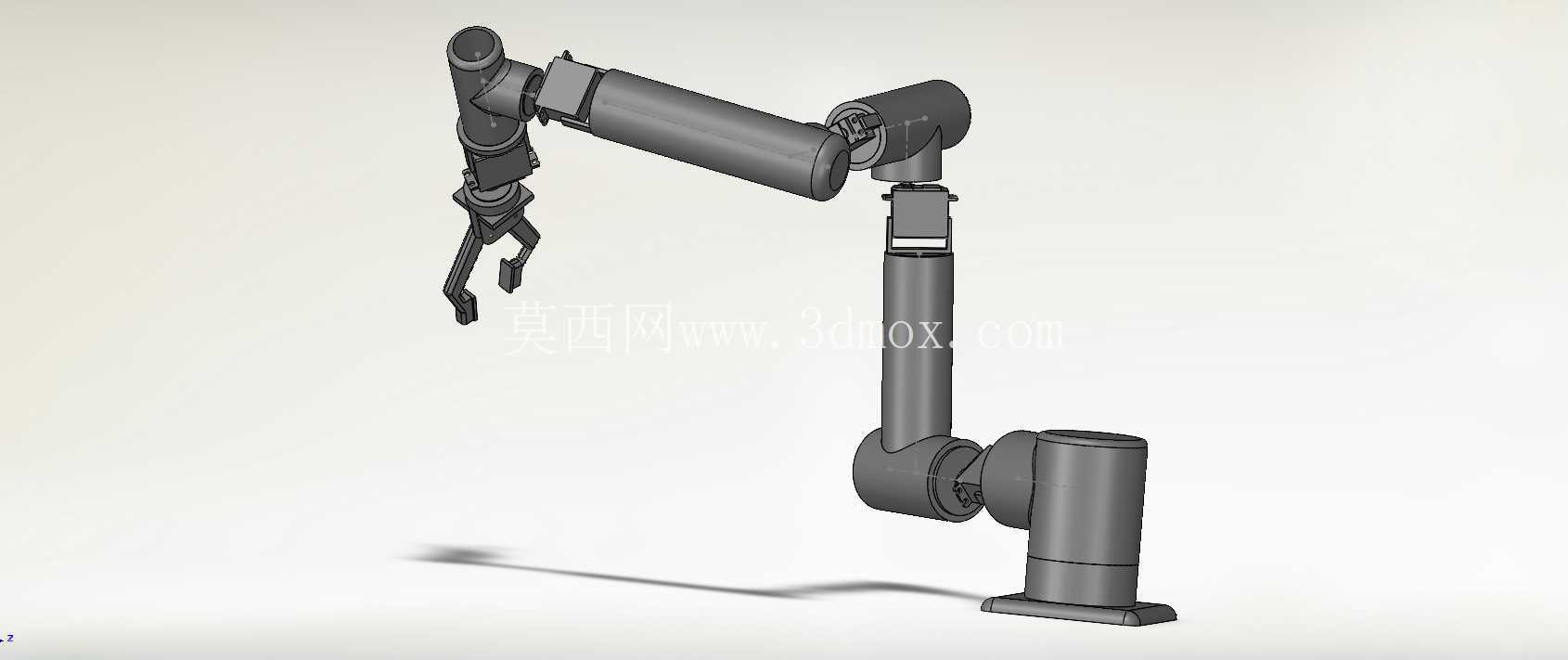

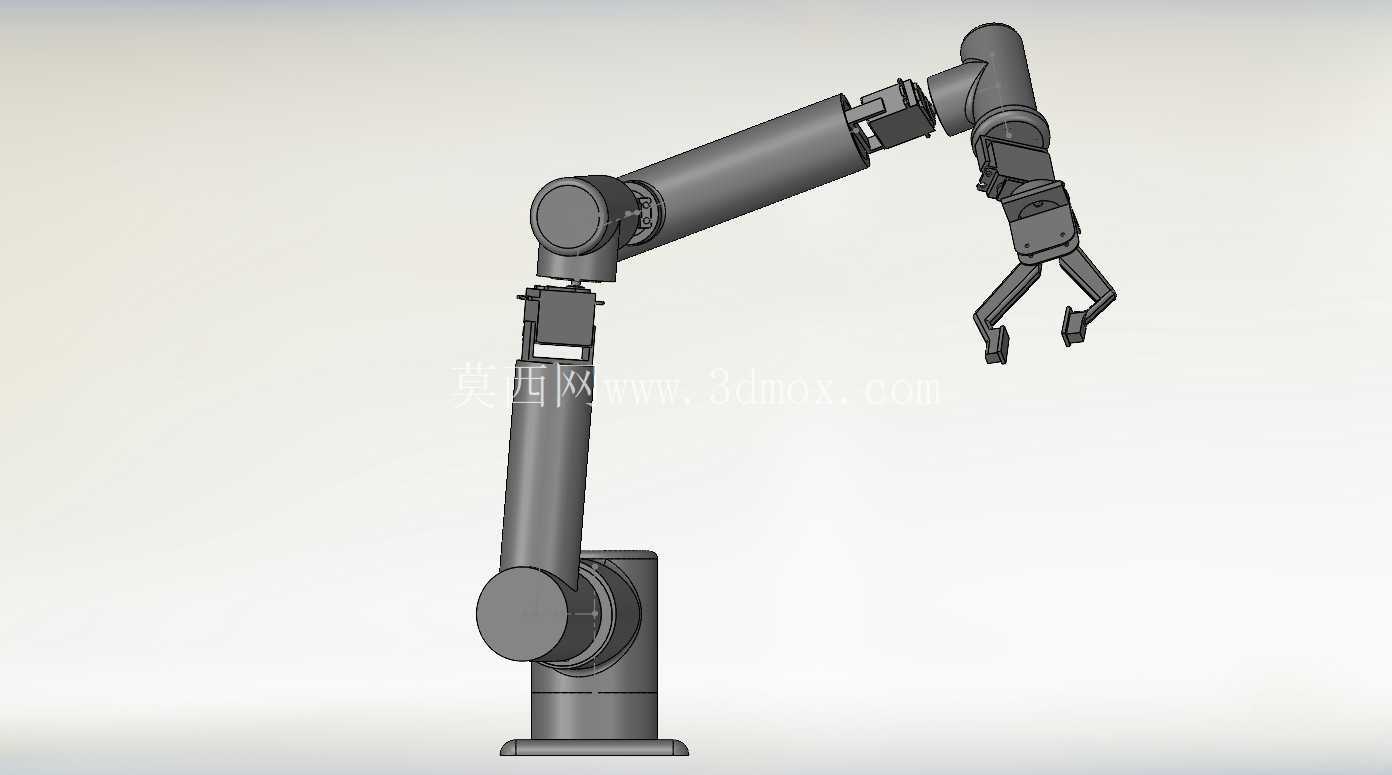

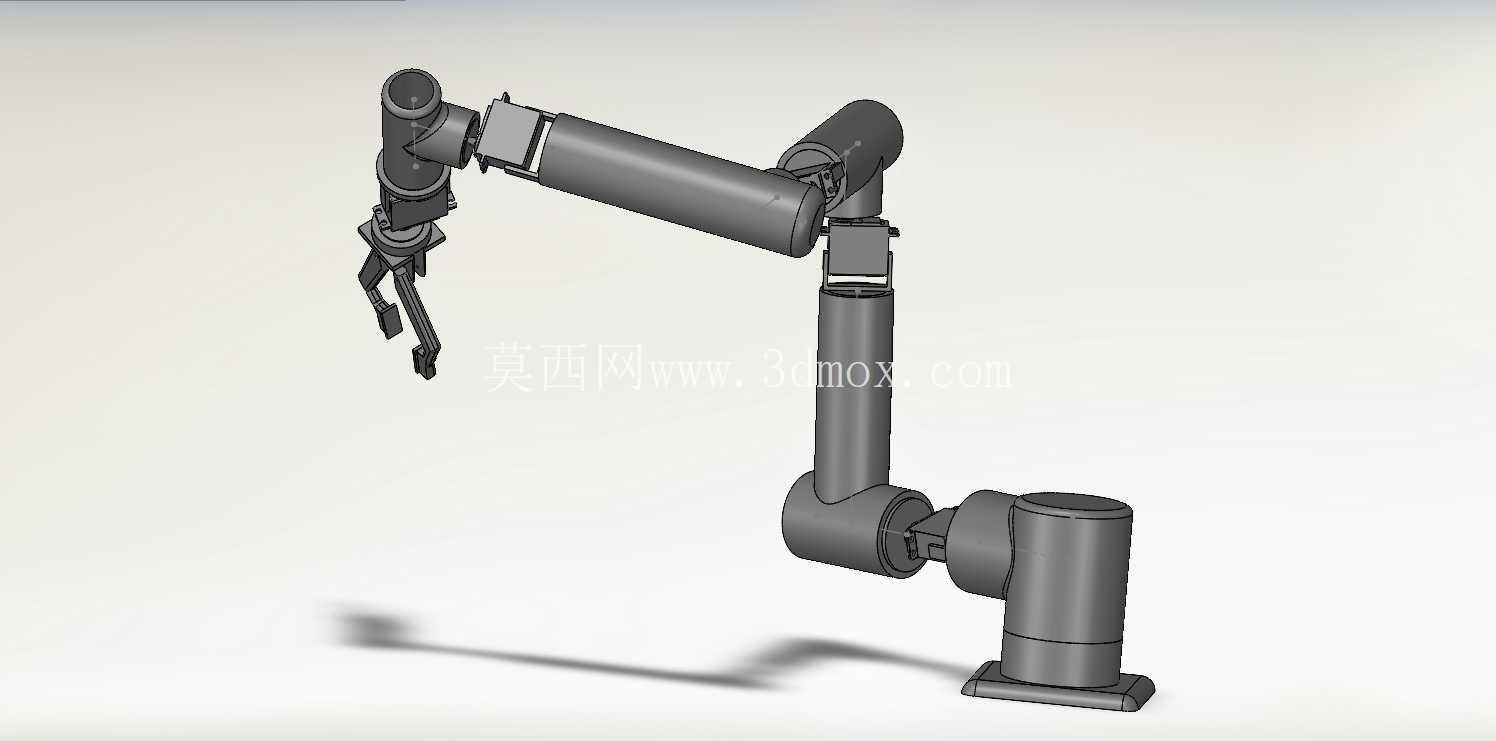

在桌面级教学实训、小型自动化工位搭建以及创客项目开发场景中，这类六自由度关节型机械臂的适配性极强，既可以作为职业院校机械电子、自动化专业的运动学教学载体，也能承担小型工件分拣、实验样本转运、3D打印成品取件这类轻负载重复性作业，甚至可以嵌入到桌面级智能制造演示产线中作为执行终端使用。从结构设计逻辑来看，整个臂体采用串联关节布局，从底部回转基座开始，依次布置腰转关节、肩俯仰关节、肘俯仰关节、腕部三个正交旋转关节，最终在末端预留标准夹爪安装接口，运动学解算难度低，正逆运动学推导过程清晰，非常适合学习者理解串联机器人的DH参数建模方法。设计阶段充分考虑了桌面场景的安装边界，底部基座采用方形法兰式安装面，预留四个均匀分布的安装孔位，可直接固定在铝型材工作台面或者木质实训台面上，不需要额外制作复杂的安装转接件；整个臂体完全展开后的作业半径覆盖桌面级常用的0.5米工作范围，收回状态下占地尺寸不足A4纸张大小，不会占用过多桌面实训空间，臂体各段连杆采用等强度轻量化设计，在保证关节连接刚度的前提下尽可能削减非受力区域的材料厚度，既适配3D打印的成型工艺要求，也能降低运动过程中的转动惯量，提升关节运动的响应速度。

这套结构提供两种功能版本以适配不同使用需求，带伺服驱动的版本在每个关节处预留了MG995伺服电机的安装腔与走线槽，关节输出轴与连杆之间采用扁位配合传递扭矩，不需要额外设计复杂的联轴器，装配时只需要将伺服电机卡入预设的安装位，拧紧紧固螺丝即可完成动力部分的安装，末端夹爪的安装座与腕部法兰采用统一的接口尺寸，可根据作业需求更换夹爪、吸盘、画笔等不同末端执行器，配合Arduino控制板可实现点位运动、连续轨迹运动等多种控制模式，完全满足教学演示、小型作业任务的需求。无动力版本则取消了电机安装位，保留完整的连杆与关节铰接结构，关节处采用阻尼转轴设计，可手动调整到任意姿态并保持锁定，既可以作为机械臂结构认知的教学模型，也能嵌入到静态展示场景、定制化集成项目中作为结构原型使用，不需要额外搭建驱动控制系统。

从工艺适配性角度，整个臂体的所有结构零件都做了3D打印工艺优化，所有悬空结构都添加了45度以内的自支撑角度，零件壁厚统一设置为3D打印常用的2mm标准厚度，装配间隙预留0.2mm的打印公差补偿量，不需要做二次加工即可完成装配，关节铰接处的孔位都做了衬套安装预留，可直接嵌入铜质衬套降低铰接磨损，提升结构的使用寿命。结构设计阶段还同步完成了装配关系的校验，所有关节的运动范围都做了机械限位设计，避免运动过程中出现连杆干涉、电机过转的问题，每个关节的限位角度都经过实际运动仿真校验，腰转关节可实现±170度回转，肩肘关节可实现-90度到+90度的俯仰运动，腕部三个关节可实现±180度的旋转调整，完全覆盖常规作业场景需要的姿态调整范围。配套的装配结构可直观展示整个臂体的零件组成与装配顺序，爆炸视图清晰标注了每个零件的安装位置与配合关系，即使是初次接触机械臂装配的学习者，也能按照装配关系快速完成整个臂体的组装调试，不需要反复核对复杂的装配图纸。在实际选型使用时，可根据自身的负载需求选择对应的版本，轻负载教学场景可直接采用3D打印零件组装，若需要承担稍大负载的作业任务，也可将受力较大的基座、肩肘连杆零件替换为铝合金机加工件，整体安装接口与配合尺寸完全通用，不需要修改整体结构设计即可完成性能升级。
