二十四英寸易格斯直线滑轨结构

直线滑轨在自动化设备、机器人移动机构、小型工装夹具以及竞赛机器人底盘扩展结构中承担着非常基础但关键的导向作用。该类零件的核心价值不在于复杂外观，而在于沿固定方向提供稳定、低阻力、可重复的直线运动约束。二十四英寸规格的长滑轨适合布置在需要较长行程的位置，例如升降架侧向导向、伸缩机构承托、检测工位平移、轻型执行器安装平台以及教学机器人的功能模块挂载区域。与短导轨相比，长导轨在装配时更需要关注基准面平直度、螺钉锁紧顺序以及滑块运行过程中的间隙变化，否则局部应力会使滑动件在行程末端或中段出现卡滞。

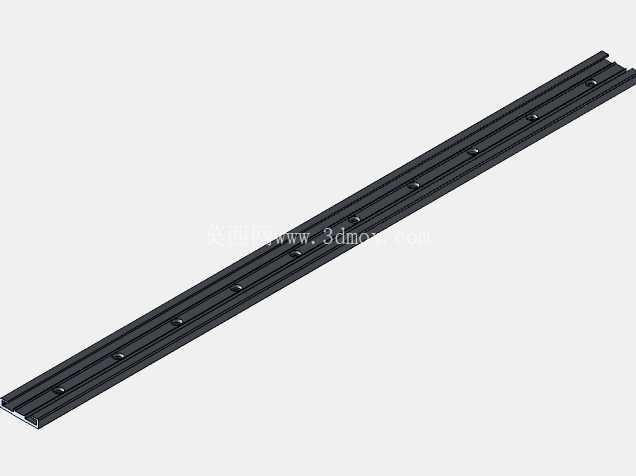

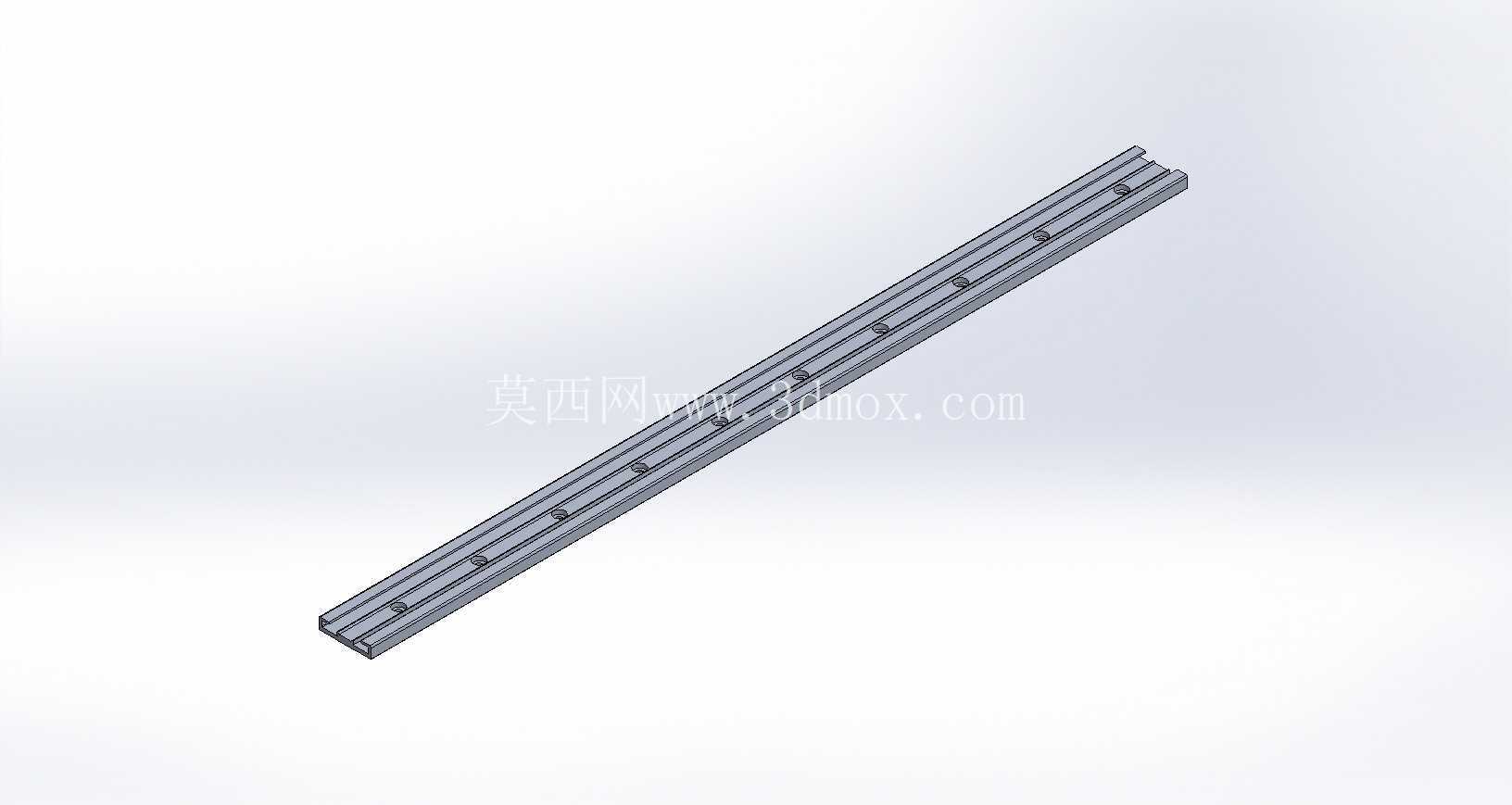

该滑轨本体采用细长型材式结构，截面方向形成连续的导向通道，外部轮廓规整，便于嵌入铝型材框架、钣金侧板或机加工安装板之间。轨体上沿长度方向分布多个安装孔位，孔位承担固定与定位双重作用：一方面通过紧固件将导轨锁定在设备基座上，另一方面让装配人员能够按照孔距建立统一的安装基准。长尺寸导轨在实际使用中通常不建议只依赖两端固定，因为跨距过大时，中部受载或预紧后可能产生微幅挠曲；沿全长均布固定点可以提高轨体刚性，使滑动件在整个行程内保持一致的配合状态。

从功能特性看，这类线性滑轨强调轻量化、耐腐蚀和免维护倾向，适合在不方便频繁加注润滑油、或者对污染控制有要求的场景中使用。滑轨内部的导向面与滑动元件配合后，能够限制除轴向移动之外的多余自由度，使负载沿预定路径运动。设计时需要重点考虑径向承载、侧向力矩以及偏置安装带来的翻转力矩。若执行机构重心远离导轨中心，单根长轨可能承受较大弯矩，此时应通过双轨平行布置、加宽滑块间距或增加辅助支撑来改善受力。对于轻载高速往复动作，导轨与滑块之间的配合不宜过紧，过紧会增加摩擦并降低响应；对于精确定位场景，则需要控制安装平行度和紧固件沉头深度，避免局部凸起影响运动平顺性。

建模过程中，细长轨体应优先按照真实装配关系建立连续截面与孔位特征，而不是简单用长方体替代。导轨的沟槽、侧壁、端部边界和安装孔位置都会影响后续干涉检查。尤其是在整机布局阶段，滑块、连接板、传感器线束、限位块和端部挡止往往集中在导轨附近，如果模型只表达外形而省略槽道与孔位，设计师很难判断螺栓头是否侵入滑动通道，也难以确认限位件在极限位置是否与滑块发生碰撞。长导轨模型还应保留端部结构，以便在输送线、伸缩臂或机器人框架中核算总装长度。

外形尺寸方面，二十四英寸长度对应约六百毫米量级的有效布置空间，适合在中小设备中形成一段完整直线行程。安装边界不仅包括导轨本体宽度和高度，还应在两侧预留滑块连接板宽度、紧固件操作空间以及维护拆卸空间。若导轨嵌入槽内，槽宽要考虑装配公差和型材弯曲误差；若导轨表面外露，则需防止线缆拖链、管接头或工具在运动中擦碰轨体。高度方向上，滑块与安装板叠装后会抬升负载面，设计机架时应把这部分堆叠高度计入运动包络，避免平台在低位时与底架发生接触。

在工程选型中，长滑轨并非越长越好。行程需求、负载位置、运动速度、冲击频率和环境洁净度都会影响最终布置。该结构适合轻载、高频往复和快速拆装的机构，也适合作为原型设备中的导向验证件。装配时应先清洁安装基准，再以定位孔或靠面确定导轨方向，随后按中间向两端交替锁紧，减少轨体被迫弯曲的可能。调试阶段可手动推动滑动件全程检查阻力变化，若某一孔位附近出现明显摩擦升高，通常与局部紧固过压、基准面不平或螺钉突出有关。通过三维模型提前表达这些孔位、沟槽和端部边界，可以在加工与装配前发现大部分布局问题，使直线导向机构在真实设备中更稳定地承担平移、引导和支撑任务。
