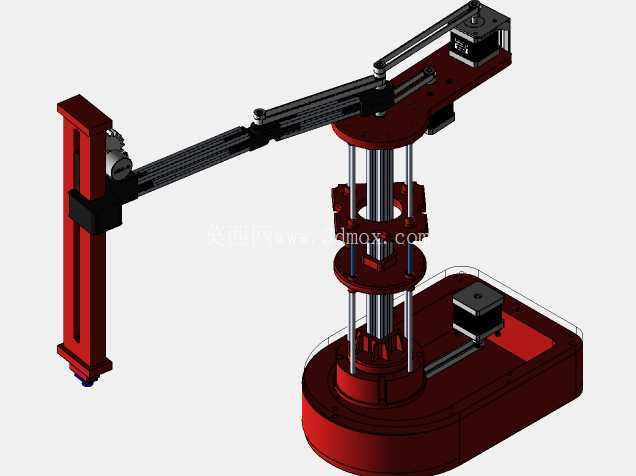

四自由度SCARA水平关节工业机械臂结构

　　从结构设计逻辑来看，整套机构采用立柱加基座的落地式安装布局，基座内部预留了驱动电机、传动组件的安装空间，大臂与小臂的关节传动采用同步带加谐波减速的组合方案，既保证关节传动的背隙控制在合理区间，也能通过同步带的传动比匹配，将电机的高转速转化为关节合适的输出扭矩，避免关节直接驱动带来的电机尺寸过大、臂身负载冗余的问题。Z轴方向采用双导柱配合直线轴承的升降结构，相比单导柱结构，抗偏载能力提升明显，当末端搭载夹爪、吸盘等执行器进行压装、取放动作时，不会因为侧向力矩导致导柱出现卡滞、精度偏移的问题，导柱的行程设计覆盖常规工位的高度差需求，从输送线取料、到工装位放料的高度区间都能完全覆盖，不需要额外增加外部升降轴来拓展作业范围。这款四自由度SCARA构型机械臂，核心面向3C电子装配、轻载物料分拣、小零件上下料这类对平面定位精度、节拍速度有明确要求的工业场景，在消费电子零部件组装、实验室样本转运、小型注塑件取件工位上，这类构型的设备相比六轴关节机器人，在XY平面内的运动刚性更强、重复定位精度更容易做高，同时Z轴方向的直线运动配合末端旋转轴，刚好覆盖绝大多数平面作业的动作需求，不会出现冗余自由度带来的控制复杂度提升、成本抬升的问题。

　　末端的旋转轴集成在Z轴滑台下端，直接通过同轴传动连接驱动电机，旋转范围覆盖360度连续回转，满足螺丝锁付、零件姿态调整这类需要末端回转的作业需求，旋转轴的输出端预留了标准的执行器安装法兰，可以直接适配市面上主流的气动夹爪、真空吸盘、电动螺丝批等末端工具，不需要额外设计转接法兰，降低现场集成的改造成本。安装边界方面，整套设备的基座采用矩形安装面，安装时只需要在工作台面或者地面按照基座安装孔位打膨胀螺栓或者锁附螺丝即可，不需要做特殊的地基处理，臂身完全展开后的作业半径覆盖常规的小型工位布局，大臂小臂的运动干涉区域在设计阶段就做了硬限位预留，在关节极限位置设置了机械挡块与电气限位开关双重保护，避免调试过程中出现臂身超程碰撞的问题。

　　臂身的走线全部采用内部拖链布局，大臂与小臂的关节处预留了走线槽，动力线、编码器线、末端执行器的气管信号线都可以从臂身内部穿过，不会出现外部走线在运动过程中剐蹭周边设备、管线磨损的问题，拖链的弯曲半径按照线缆最小弯曲要求设计，长期往复运动也不会出现线缆疲劳折断的问题。从实际使用的角度来看，这类SCARA机械臂的运动控制采用关节空间插补算法，在平面内的点对点运动速度可以满足每秒上百次的取放节拍需求，相比传统的气缸模组组成的直角坐标机械手，它的运动路径可以灵活调整，不需要更换硬件就能适配不同尺寸的产品工位切换，换型时只需要在控制系统中调整点位坐标即可，大幅降低多品种小批量生产场景下的换型时间。

　　结构设计中所有的关节轴承位都预留了润滑注油口，日常维护时不需要拆解臂身就能完成润滑脂加注，基座的电气舱采用快拆式门板设计，驱动器、IO模块的检修更换不需要拆卸臂身结构，大幅降低后期维护的时间成本。臂身的主体结构件采用铝合金材质加工，在保证结构刚性的前提下尽可能降低运动部件的重量，减少关节电机的负载，提升运动过程中的动态响应速度，红色的外观涂装做了金属表面喷塑处理，车间环境下长期使用也不会出现漆面脱落、锈蚀的问题，适合普通工业车间的环境使用，不需要额外做防尘防水的特殊防护就能满足绝大多数常规工位的使用要求。
