履带式载物爬楼移动机器人结构设计

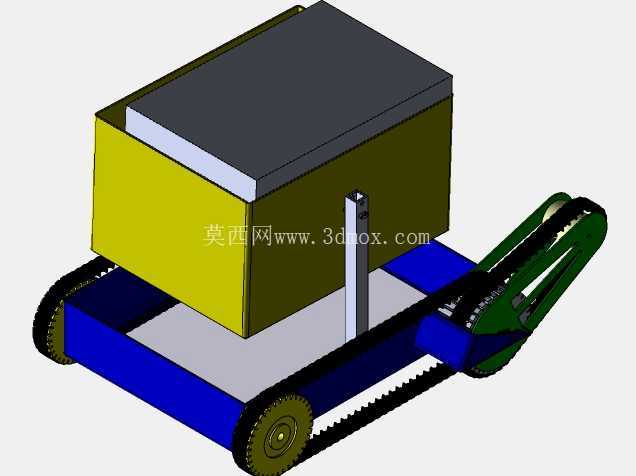

　　这款履带式爬楼移动载具，核心面向无电梯老旧楼宇的小件物资配送、高层作业工具转运场景，解决传统轮式移动设备无法跨越台阶障碍、人工爬楼搬运负重强度大的实际痛点，可适配国内绝大多数民用住宅、商用楼宇的标准台阶尺寸，完成平地行进、楼梯攀爬、楼面停靠转运的全流程作业。从结构设计逻辑来看，整机采用分体式布局思路，下部为履带行走底盘总成，上部为承载货舱单元，中间通过刚性支撑立柱完成连接固定，行走单元与承载单元的重心经过反复配平校核，确保爬楼过程中整机重心始终落在履带接地段的支撑范围内，避免攀爬过程中出现前倾翻、后溜的风险。

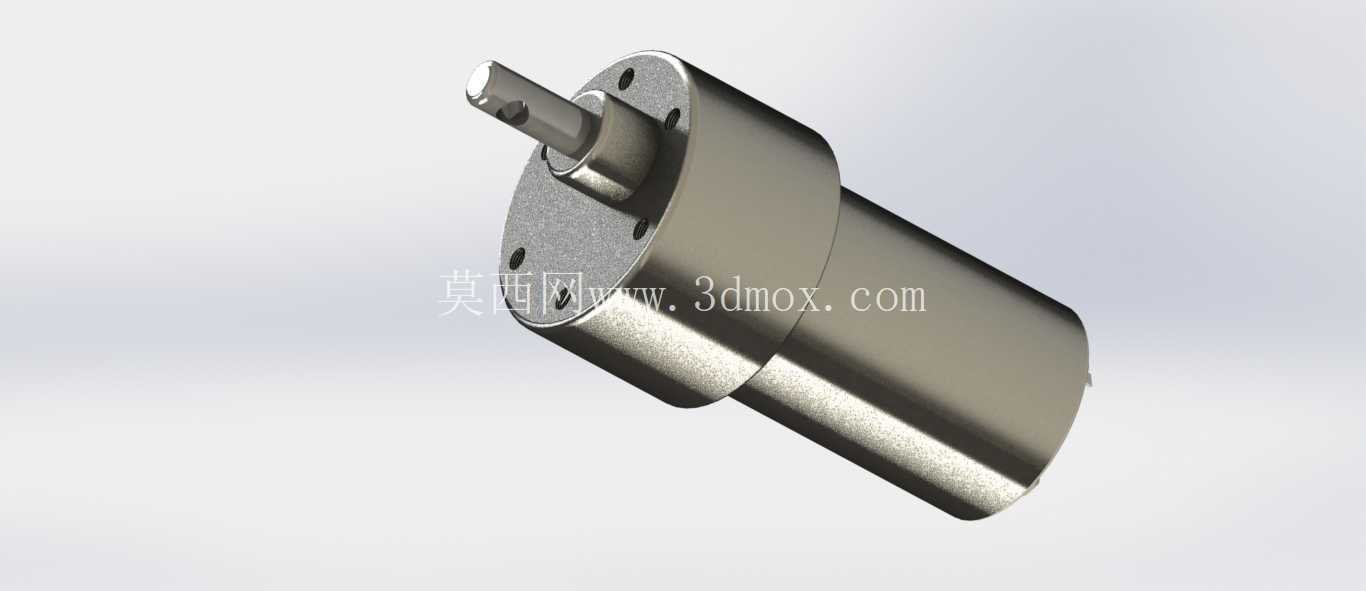

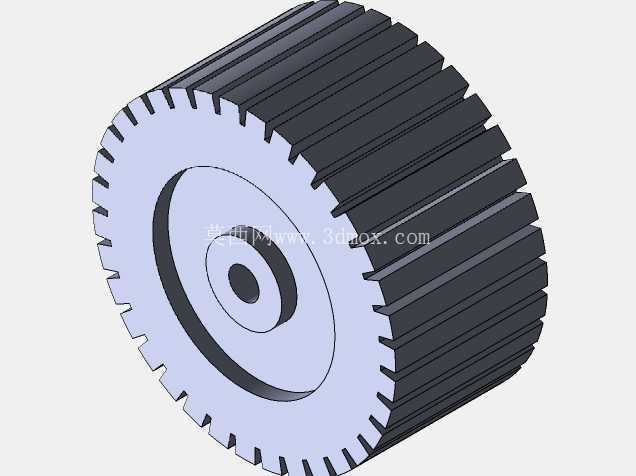

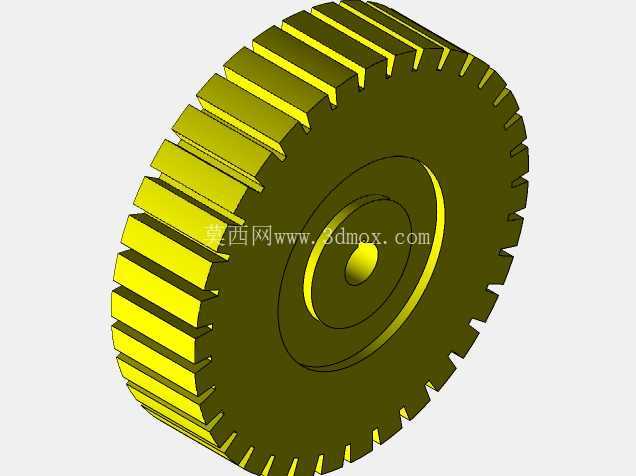

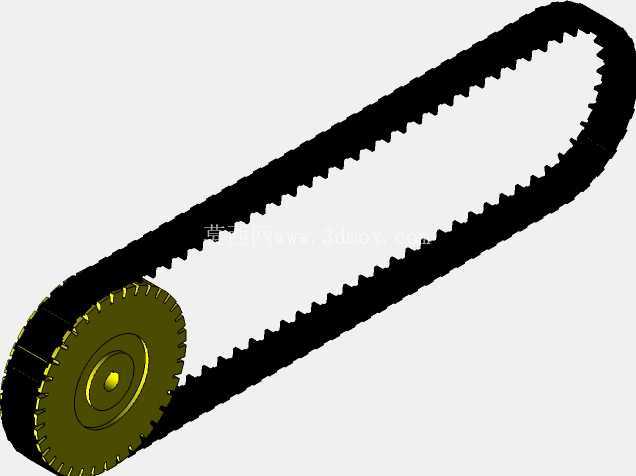

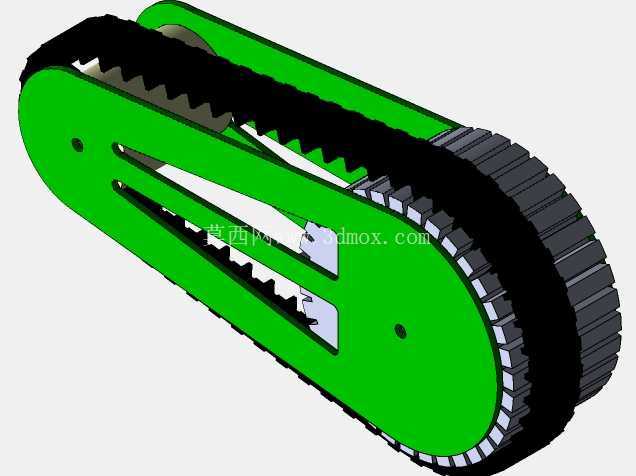

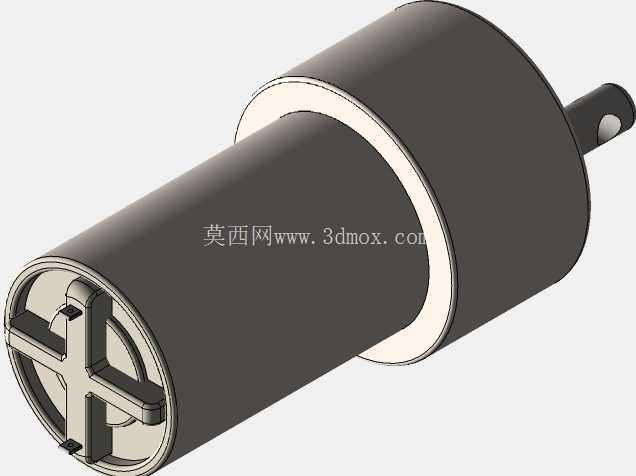

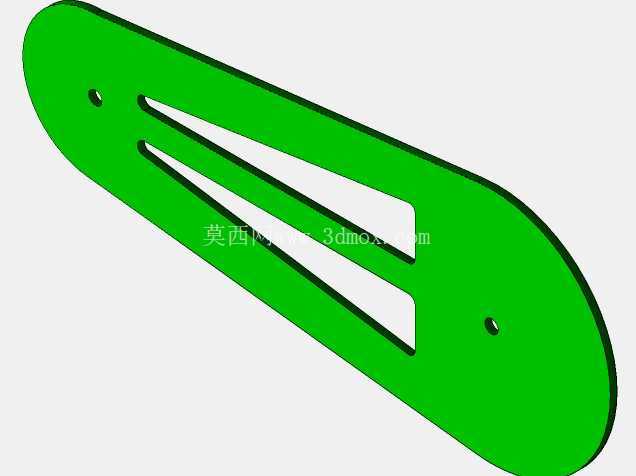

　　行走机构选用三角布置的履带驱动结构，前端抬升段的履带倾角经过反复迭代验证，刚好匹配常规台阶的踢面与踏面尺寸，攀爬时履带可同时贴合2-3级台阶的踏面，增大接触摩擦力的同时分散整机载荷，避免单级台阶受力过大造成面层损坏；驱动轮布置在底盘后侧，配合履带内侧的导向齿，防止爬楼过程中履带出现跳齿、脱轨问题，底盘下部的托带轮可约束履带下垂量，保证平地行进时履带张紧度稳定，不会出现剐蹭地面的异常磨损。

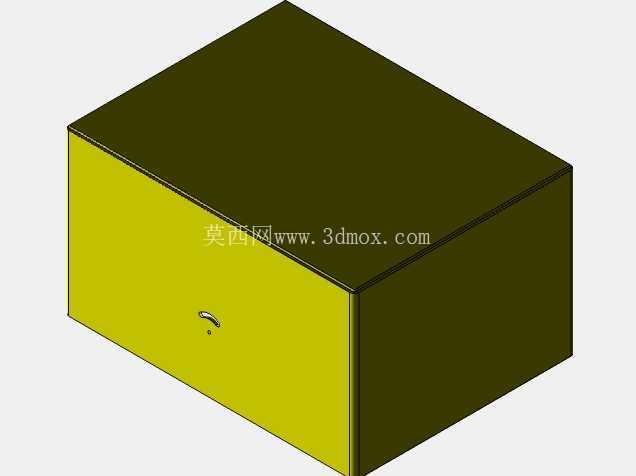

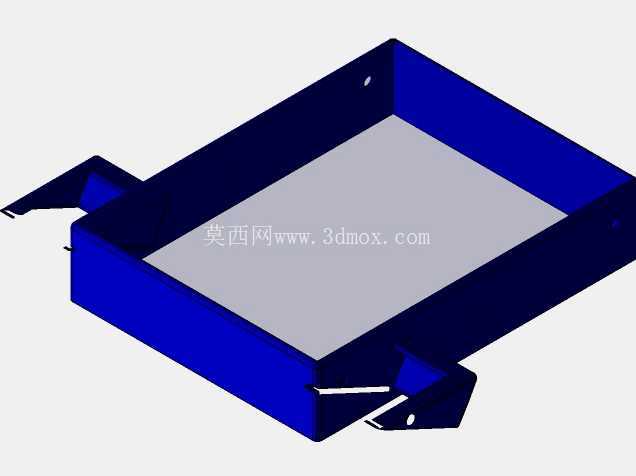

　　上部承载舱采用敞口式箱型结构，侧壁做了加厚加强处理，可承载3-5公斤的有效载荷，舱体内部预留了绑带安装位，可根据运输物资的外形尺寸做柔性固定，避免爬楼过程中物资滑落；舱体与底盘的连接立柱采用矩形截面型材，抗扭抗弯强度充足，即便承载重心出现小幅偏移，也不会出现立柱变形、连接松脱的问题。从安装边界尺寸来看，整机宽度控制在常规楼道扶手与墙面的间隙范围内，可在宽度1.2米以上的楼道内完成转向、错让动作，不会出现卡滞；整机高度在攀爬状态下不会触碰楼道顶部的管线、消防设施，适配绝大多数楼宇的层高限制；底盘离地间隙经过优化，平地行进时可越过5cm以内的地面凸起、门槛等障碍，无需额外辅助即可完成单元门到楼层内的全路径通行。

　　在功能实现层面，这款爬楼机器人的履带结构除了适配楼梯场景，还可在碎石、坑洼等非平整户外路面行进，拓展了小区内短距离物资转运的适用场景；底盘框架采用型材拼接结构，各部件的安装孔位做了标准化设计，后续可根据需求加装传感器、电控模块，升级为自主导航的智能配送载具，也可更换不同尺寸的承载舱，适配不同规格的物资运输需求。设计过程中针对爬楼工况做了专项受力校核，履带与台阶接触的位置做了防滑纹路处理，即便台阶表面有水、灰尘等易滑介质，也能保证足够的抓地力，不会出现打滑溜坡的问题；整机的转动部件均做了遮挡防护，避免行进过程中卷入杂物、衣物，提升使用过程中的安全性。不同于常见的轮组式爬楼机构，履带式结构的行进过程更平稳，承载过程中不会出现轮组爬楼时的周期性颠簸，对易碎、怕震的运输物资更友好，货舱内无需额外加装过多缓冲结构即可保证物资运输安全。
