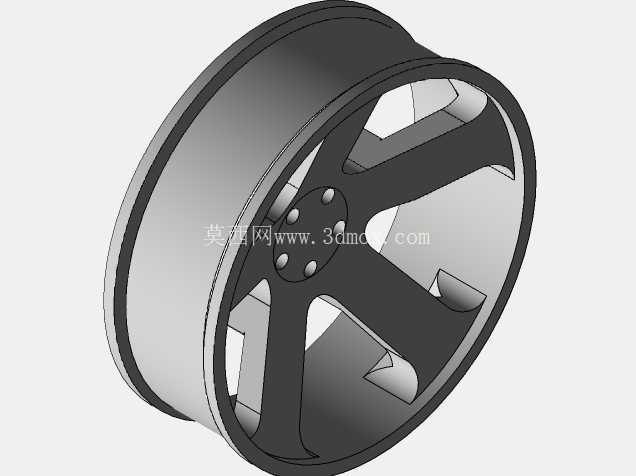

17英寸五辐式乘用车铝合金轮毂结构设计

　　日常做整车底盘行走系统部件建模时，轮毂是兼顾结构强度、装配适配性与外观协调性的核心零件，这次完成的17英寸乘用车轮毂结构，是针对家用紧凑级轿车的行走系统适配需求做的结构设计，完全围绕实车装配边界与使用场景做的参数匹配。先从安装边界说起，这款轮毂适配家用紧凑级前驱轿车的转向节安装位，PCD孔位匹配对应车型的五孔安装规格，中心孔直径严格对齐原车轴头的配合公差，避免安装后出现轮辋跳动量超差的问题；轮辋宽度适配205/55 R17规格的民用乘用轮胎，胎圈座的圆角、凸峰结构完全符合GB/T 3487的乘用车轮辋尺寸要求，保证轮胎安装后气密性与高速行驶下的胎圈固定可靠性，不会出现急加速或紧急制动时胎圈移位的风险。

　　设计思路上没有照搬原厂轮毂的保守结构，而是采用了五辐式的大开口辐条设计，这种结构首先能降低簧下质量——对于家用前驱车型来说，簧下质量每降低1kg，对悬挂响应速度、起步加速能耗的优化效果远高于车身减重5kg，大辐条开口同时也给刹车系统留出了足够的散热空间，日常连续山路制动或者高速长距离刹车时，刹车卡钳与刹车盘产生的热量能通过辐条间隙快速流通散出，避免刹车热衰减带来的安全隐患。辐条的结构做了等强度过渡设计，从轮心安装盘位置到轮辋结合处，辐条的截面厚度做渐变处理，安装盘位置辐条厚度最大，承受起步、制动时的扭矩输出与过弯时的侧向载荷，往轮辋方向逐步平滑减薄，既避免应力集中导致的辐条根部断裂风险，也能进一步控制整体重量。

　　轮辋的轮缘位置做了加厚处理，应对日常行驶中上路肩、过坑洼路面时的侧向冲击，避免轮缘变形导致的轮胎漏气问题；气门嘴安装位预留了标准的橡胶气门嘴安装孔，位置避开辐条遮挡，方便后续充气、胎压监测模块的安装维护。实际应用场景覆盖家用轿车的日常城市通勤、高速巡航以及轻度非铺装路面行驶，结构强度满足乘用车轮毂的弯曲疲劳试验、径向疲劳试验要求，五辐的对称结构也方便做后期的动平衡校准，减少配重块的使用量。建模过程中特意对安装面的平面度做了公差约束，保证安装后轮毂与刹车盘、轴头的贴合面完全贴合，不会出现高速行驶时方向盘抖动的问题；中心孔的配合公差选了过渡配合，既方便安装时的对位，也能在行驶中分担螺栓承受的侧向载荷，延长轮毂螺栓的使用寿命。

　　轮辋内部的胎圈座位置做了表面粗糙度的约束，避免过于粗糙的表面磨损胎圈橡胶，也不会因为过于光滑导致胎圈与轮辋之间打滑；辐条背面做了减重槽设计，在不降低结构强度的前提下进一步削减非必要的材料堆积，控制整体重量。很多新手做轮毂建模时容易忽略安装面的沉孔深度，导致螺栓安装后露出长度不足或者过长顶到转向节部件，这次设计里螺栓沉孔的深度完全匹配原车轮毂螺栓的长度规格，螺栓拧入后螺纹啮合长度满足强度要求，同时不会出现螺栓干涉其他底盘部件的问题。另外轮辐的造型做了小幅的内凹设计，既让外观更有立体感，也不会因为内凹量过大导致轮毂ET值偏移过多，避免轮胎蹭到轮拱内衬或者悬挂部件，轮距的变化量控制在合理范围内，不会影响原车的转向几何与悬挂定位参数。
