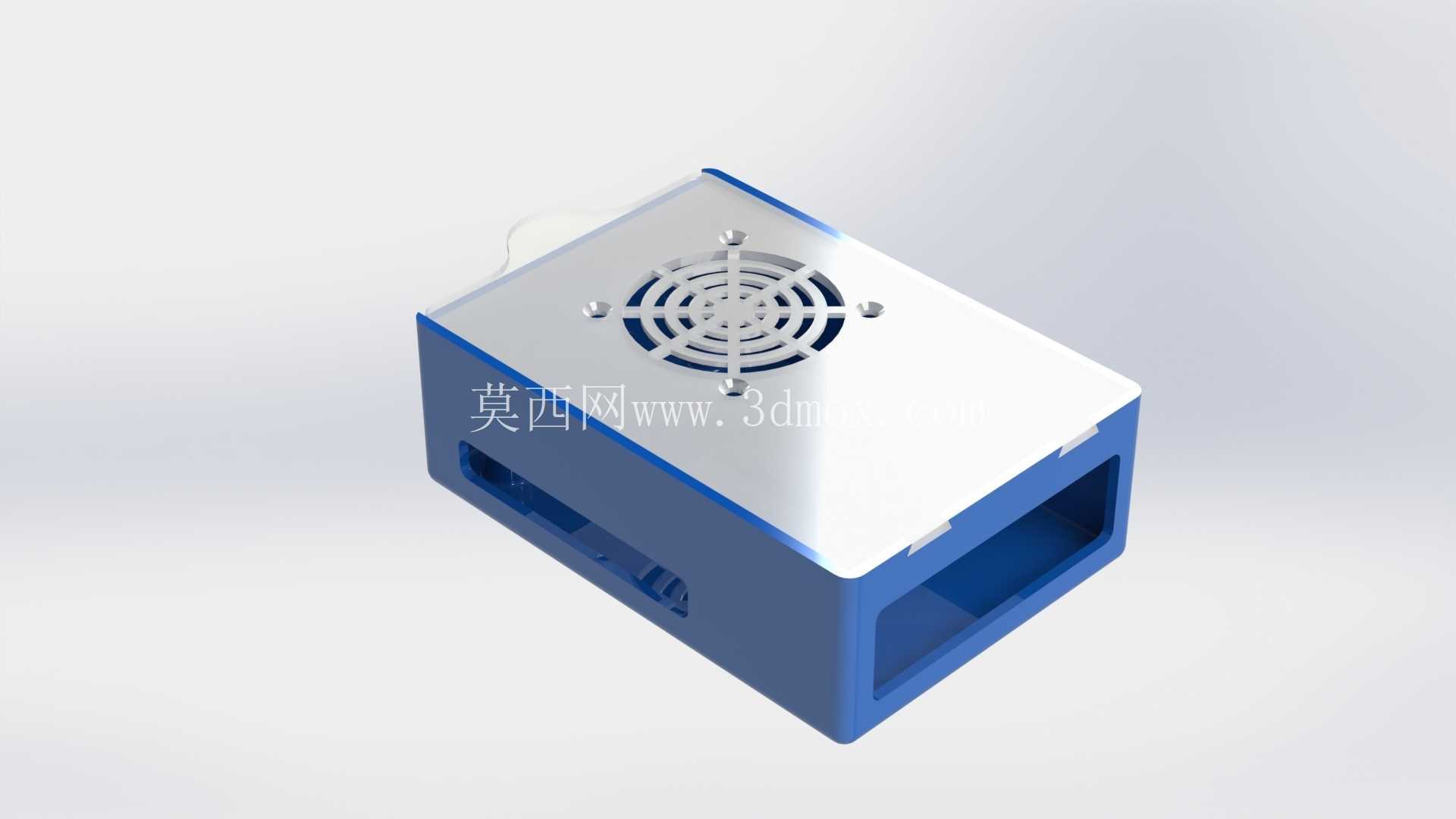

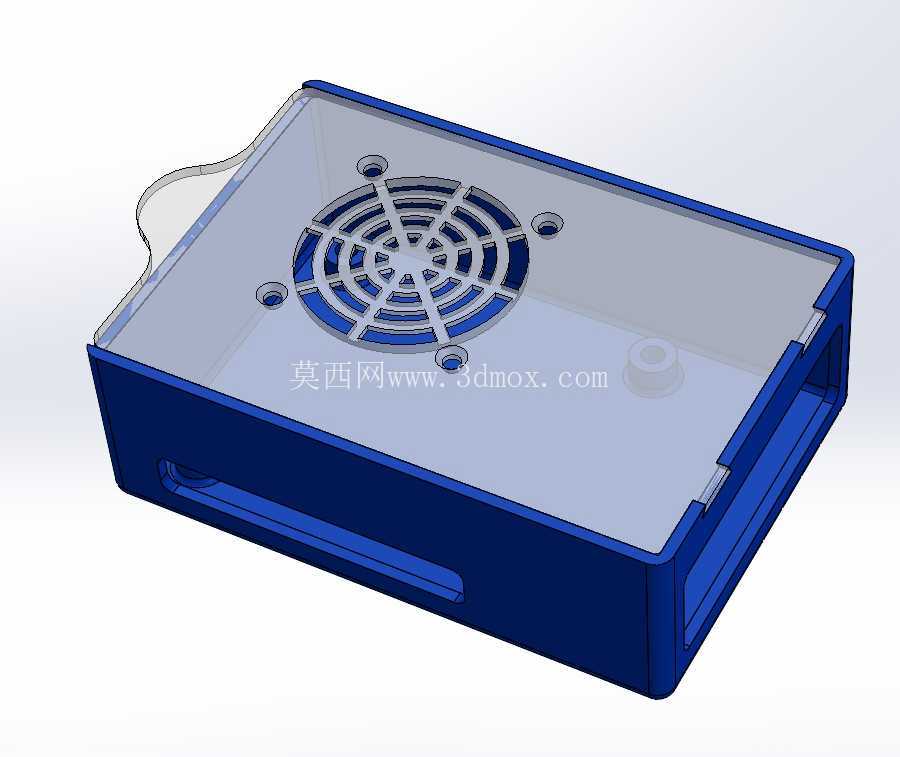

适配树莓派3/4的燕尾式通风防护外壳

在嵌入式开发、小型智能终端搭建的场景中，树莓派这类单板计算机的防护与散热一直是结构设计需要兼顾的核心问题，这款适配树莓派3/4的外壳，正是针对单板机实际部署中的防护、固定、散热需求做的针对性结构设计。日常做工业现场数据采集终端、小型物联网网关、桌面级智能控制节点部署时，裸露的电路板很容易被现场的金属碎屑、滴落的冷凝水、积尘影响运行稳定性，甚至出现引脚短接、元件磕碰损坏的问题，这款外壳首先从结构防护层面做了全包围式的腔体设计，将整块树莓派电路板完全容纳在腔体内，仅预留出接口对应的开口位置，保证外接电源、网线、HDMI、USB等外设时不需要拆卸外壳，日常运维插拔外设不会触碰电路板本体。

结构连接上没有采用常见的螺丝锁合上下盖的方案，而是选择了燕尾榫结构做上下盖的拼接锁定，这种结构在装配时不需要额外的连接件，只需要将上盖沿燕尾导向槽推入，就能实现上下盖的牢固锁合，不会因为设备搬运、长期震动出现盖体松脱的情况，相比螺丝锁合的方案，既减少了零件数量，也避免了多次拆装后螺丝柱滑牙的问题，日常需要更换树莓派扩展件、调整接线时，只需要沿导向方向反向推出上盖即可完成开盖，拆装效率更高。

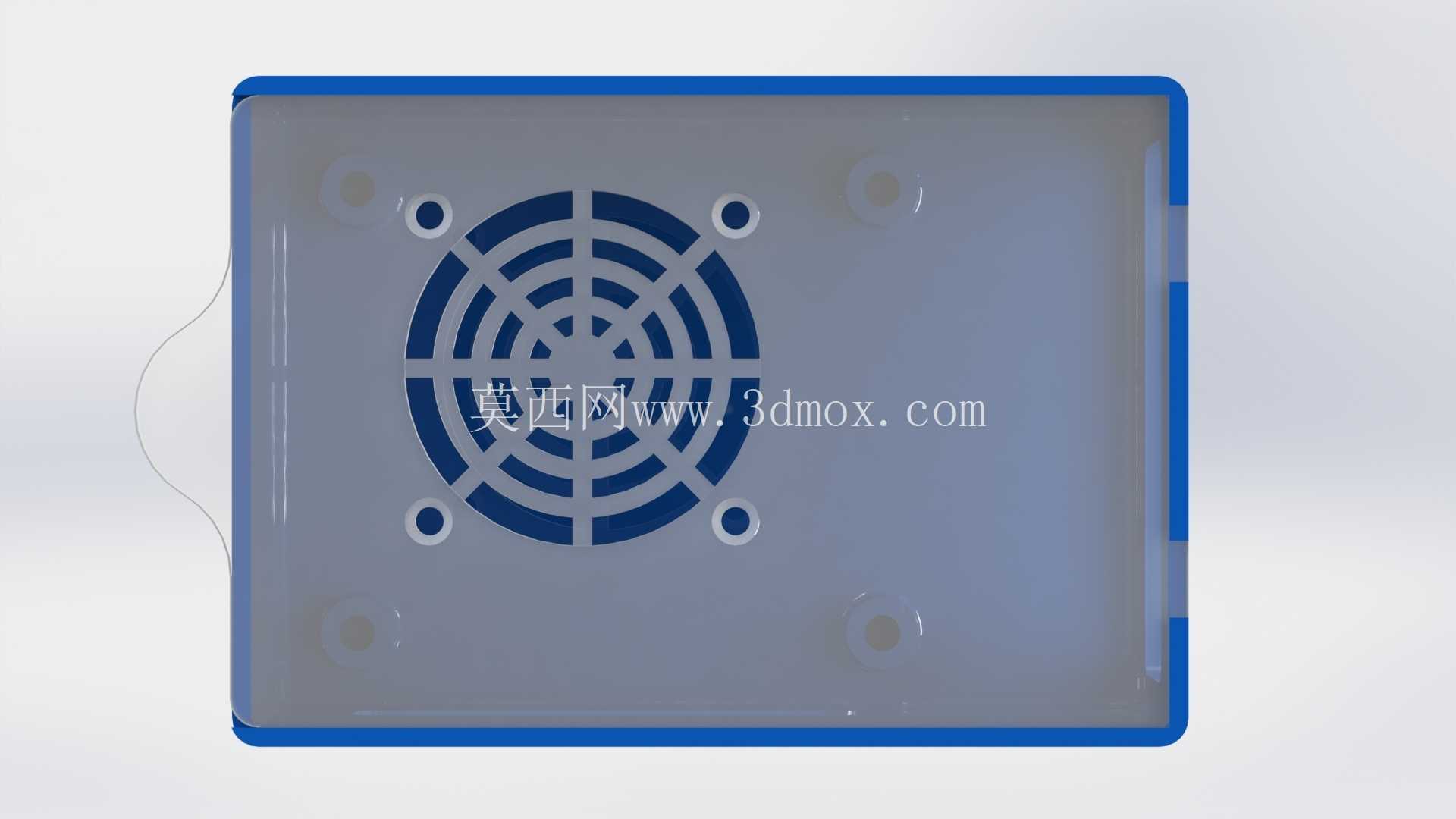

电路板的固定结构做了内嵌的螺母预埋位，适配M2.5x5mm的铜螺母与M2.5x6mm的固定螺丝，装配时先将铜螺母压入外壳底部对应的定位柱内，再将树莓派电路板的安装孔对准定位柱，锁入螺丝就能完成板卡的固定，固定后板卡与外壳底部留有2mm的间隙，既可以避免板卡背面焊点直接接触外壳造成短路，也能让空气在板卡下方形成流通通道，带走元件工作产生的热量。顶部预留了标准40mmx40mm散热风扇的安装位，用户可以根据自身的负载情况选择是否加装风扇，当树莓派长期高负载运行、做视频编码或者多设备数据转发时，加装风扇可以形成从下到上的定向通风风道，空气从外壳侧面的预留通风槽进入腔体，经过板卡表面带走热量后从顶部风扇位排出，避免CPU、内存芯片因为过热降频，影响运行稳定性；如果是低负载运行场景，也可以不装风扇，依靠外壳本身的金属接触面（若采用金属上盖）和自然通风完成散热，满足不同部署场景的散热需求。

外壳的侧面接口开口做了对位公差控制，每个开口的边缘都做了0.5mm的让位倒角，保证树莓派的各类接口完全露出，不会出现插头插不到位、接口被外壳边缘挡住的情况，同时开口边缘做了圆角处理，不会割伤插拔线材时的手指，也不会刮伤线材外被。外壳的整体安装边界控制在树莓派板卡尺寸外扩3mm的范围内，不会额外占用过多安装空间，不管是嵌入到小型设备机柜内、固定在设备面板背面，还是直接放置在桌面使用，都不会因为外壳体积过大影响安装布局。卡扣结构的设计兼顾了装配容错性，燕尾榫的配合面做了0.1mm的间隙设计，即便采用3D打印工艺制作外壳，也不会因为打印精度误差出现盖体卡滞或者过松的问题，普通用户不需要做额外的打磨修配就能完成装配。

在实际项目应用中，这类外壳可以覆盖绝大多数树莓派的部署场景，不管是做实验室的原型验证设备，还是工业现场的长期运行终端，都能给板卡提供足够的防护，同时兼顾散热与拆装便利性，不需要额外定制结构件就能快速完成板卡的防护装配，缩短项目的结构开发周期。
