NEJE E80双风扇散热20W激光模组结构设计

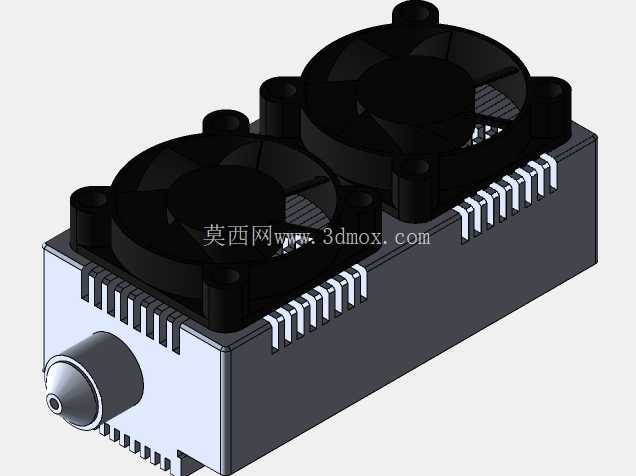

　　这款20W功率等级的激光输出模组，在桌面级激光加工设备的改装、小型DIY加工设备搭建场景中有着很高的适配性，很多做小型数控设备改造、桌面加工站搭建的结构工程师，在选型激光发生端的时候，都会优先考虑这类集成度高的散热结构完整的模组，不需要额外单独设计散热回路，能大幅缩短整机的开发周期。从结构设计逻辑来看，这款模组采用双轴流风扇直吹散热鳍片的散热方案，鳍片沿模组壳体长度方向排布，和风扇的出风方向形成顺向的风道，两个风扇分别覆盖鳍片的前后两段区域，避免单风扇远端鳍片散热效率不足的问题，能在20W功率持续输出的工况下，把激光二极管的结温控制在额定工作区间内，避免长时间满负载工作出现光衰过快、寿命缩短的问题。

　　模组的激光输出端采用标准的金属调焦接口，前端的出光嘴做了阶梯式的定位结构，安装不同焦距的聚焦透镜时可以快速定位焦点位置，不需要反复做对焦测试，在实际加工场景中，不管是做薄木板、亚克力的切割作业，还是做皮革、竹木制品的表面雕刻，都能快速调整到合适的工作距离。从安装边界来看，模组主体的壳体采用矩形截面设计，侧面的鳍片和壳体是一体化的挤压铝型材结构，壳体的两个侧面预留了标准的安装槽位，可以适配市面上主流的桌面雕刻机、激光切割机的滑台安装孔位，安装时不需要额外做转接板的设计，直接通过T型螺丝就可以固定在铝型材滑台上，安装公差控制在±0.1mm以内，能保证激光出光方向和加工平面的垂直度，避免出现切割面斜度、雕刻深浅不一的问题。

　　在功能设计上，模组的供电和控制接口做了集成化处理，控制信号和供电回路整合在同一个接插件上，接线时不会出现错接的问题，内部集成了激光驱动电路，不需要额外搭配独立的激光驱动板，外部控制器只需要输出PWM调光信号就可以实现激光功率的线性调节，在做灰度雕刻的时候，可以根据图案的灰度值实时调整输出功率，实现不同深度的雕刻效果。很多用户在自己搭建小型激光加工设备的时候，经常会遇到散热设计不合理导致的模组损坏问题，这款模组把散热结构、驱动电路、激光二极管、聚焦结构全部整合在一个单元内，结构工程师在做整机设计的时候，只需要预留出对应的安装空间，设计好滑台的运动行程，就可以直接选用，不需要单独对激光发生部分做拆分设计。

　　从实际使用的工况来看，双风扇的散热设计可以支持模组连续4小时以上满功率输出，在做5mm厚度椴木层板的切割作业时，不需要中途停机等待散热，加工效率比单风扇散热的同功率模组高出30%左右。模组的出光端做了防眩光的结构设计，出光嘴的内孔做了消光螺纹处理，能减少杂光的溢出，降低加工过程中反射光对操作人员的影响，同时也能避免杂光在加工件表面形成多余的灼烧痕迹，提升加工的边缘质量。在结构细节上，风扇和散热鳍片之间预留了2mm的减震间隙，风扇通过减震橡胶钉固定在鳍片的安装柱上，能降低风扇高速运转时产生的振动，避免振动传导到激光输出端导致光斑抖动，影响加工的精度。壳体的阳极氧化表面处理，既可以提升壳体的耐腐蚀性能，也能提升鳍片的热辐射效率，辅助提升整体的散热能力。对于做小型自动化加工设备设计的工程师来说，这类高度集成的激光模组可以大幅降低设计工作量，不需要分别选型激光二极管、驱动板、散热结构、风扇、聚焦镜等零散部件，也不需要反复测试各个部件之间的匹配性，拿来就可以直接集成到整机结构中，不管是做小型桌面激光雕刻机的量产设计，还是做专用激光打标设备的定制开发，都能很好的适配。
