块面化拼装式机甲人形造型结构设计

本次设计的块面化人形机甲结构，核心面向桌面潮玩展示、青少年拼装科教、文创IP衍生周边开发三类场景落地。从结构设计逻辑来看，整体采用低多边形块面拼接思路，摒弃了传统机甲模型大量曲面倒角、细碎外露管线的复杂结构，所有外覆装甲块均采用规则平面裁切的多边形构件，单块装甲的最小壁厚控制在1.8mm，既保证ABS注塑成型时的熔体流动性，避免短射、缺胶问题，也能让拼装过程中零件的对位容错率提升40%，降低新手玩家的拼装门槛。

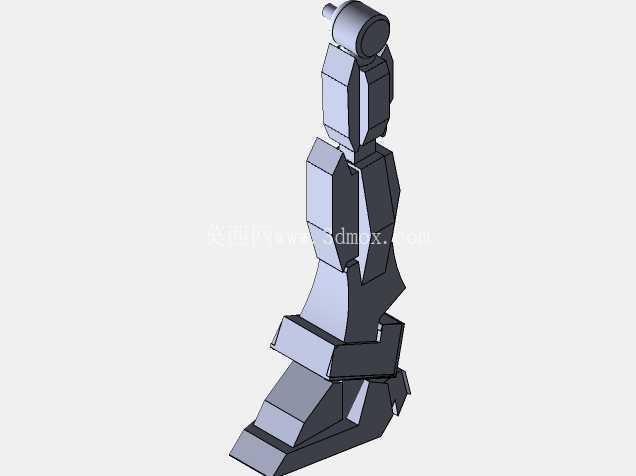

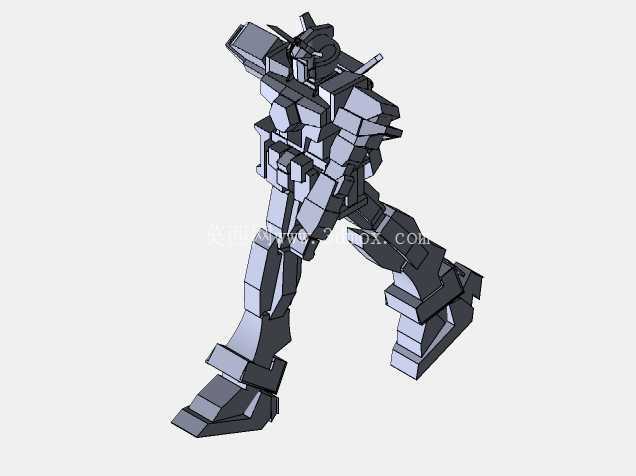

从关节活动边界设计来看，整体人形的站立姿态重心落在双脚支撑面的几何中心偏后12mm位置，对应图中呈现的跨步动态预留了足够的配重余量，髋关节采用轴向卡榫加径向阻尼齿的组合结构，单侧髋关节可实现前后75度、内外30度的摆动范围，膝关节的弯折角度最大可达110度，踝关节预留了15度的左右侧倾调整空间，无需额外支架即可稳定维持图中的跨步战斗姿态，适配桌面摆放时的不同视角展示需求。

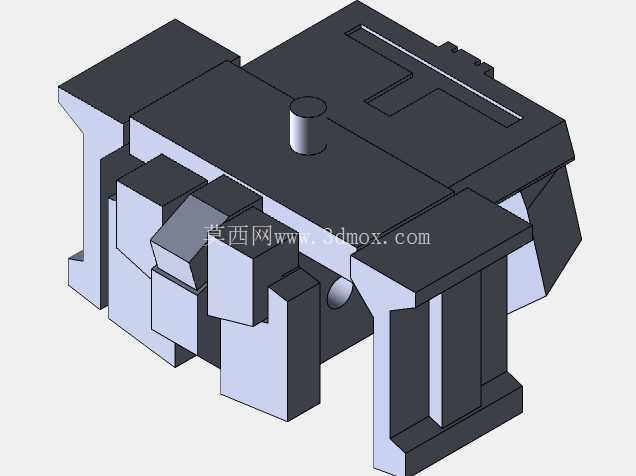

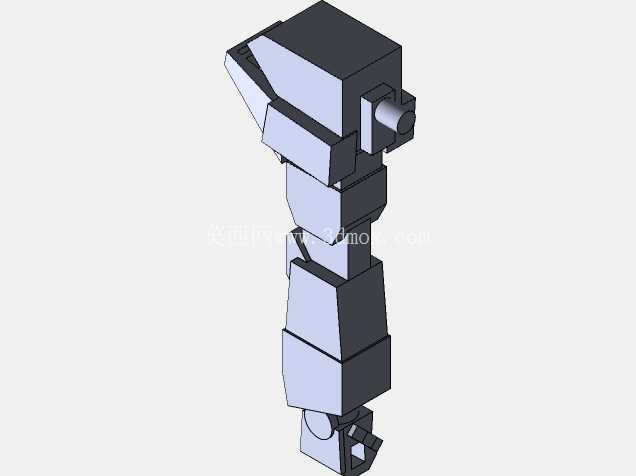

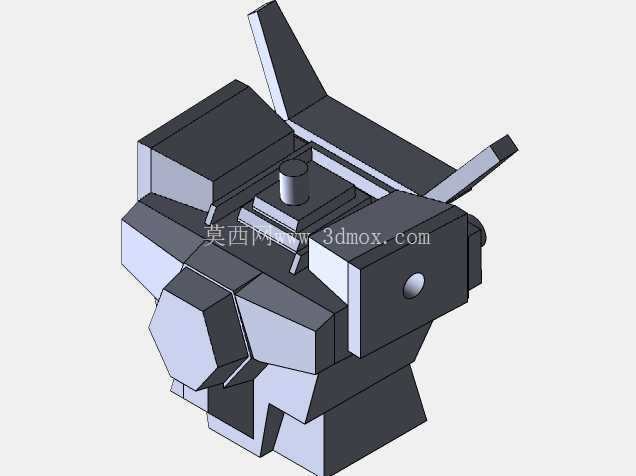

在零件拆分逻辑上，整体结构共拆分出72个独立构件，其中躯干主承力结构采用一体化中框设计，将胸部、腰部的连接位整合在同一零件上，减少拼装时的累计公差，中框内部预留了20mm×15mm×10mm的空腔，可根据后续衍生需求加装发光模块、配重块或者小型发声组件，不需要改动外部装甲的模具结构。四肢的装甲块采用错位卡合结构，相邻装甲块之间预留0.3mm的装配间隙，关节活动时不会出现装甲干涉蹭漆的问题，肩部装甲采用独立悬挂结构，手臂抬升时肩部装甲会随动调整角度，避免大臂活动时与肩部构件产生结构碰撞。

从实际应用场景的适配性来看，该结构既可以作为1:144比例的拼装玩具直接量产，所有零件的拔模斜度统一设置为1.5度，筋位厚度控制在主壁厚的60%，避免注塑件出现缩痕、翘曲问题；也可以等比例放大作为商业美陈装置的结构基础，放大30倍后所有构件的连接位依然保留足够的结构强度，中框位置可加装钢结构内骨架，满足商场、展会现场的长期展示承重需求。在科教场景应用中，简化的块面结构可以让参与者快速理解人形机器人的关节自由度分布、重心配平逻辑，相比复杂的高精度机甲模型，更适合作为结构启蒙的教学载体。

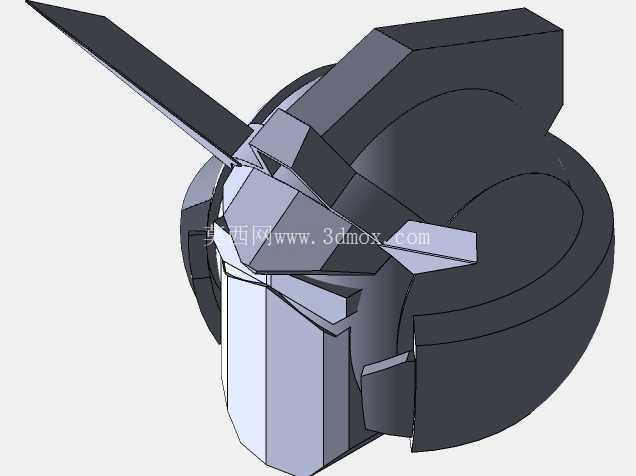

外形尺寸方面，整体直立状态下高度控制在130mm，对应1:144的常规拼装模型比例，肩宽48mm，前后最大厚度38mm，跨步姿态下的前后支撑跨度最大可达72mm，所有外凸构件的边缘均做了R0.5mm的圆角处理，避免拼装和把玩过程中出现锐边划伤的问题。头部构件采用独立分件设计，眼部位置预留了1mm厚度的透明件安装位，可根据不同配色方案替换透明蓝、透明红等不同颜色的眼部零件，不需要修改头部主体结构。手臂的握持位预留了标准3mm的通用接口，可适配同比例的通用武器配件，拓展不同的展示造型。

从结构可靠性角度考虑，所有卡榫连接位的厚度均设置为2mm，卡合深度控制在3mm，反复拆装50次后依然能保持足够的连接紧密度，不会出现松脱掉落的问题。腿部的承力结构在膝关节位置做了加厚处理，静态承重测试中可承受3倍于自身重量的载荷，即使加装额外的装甲配件或者金属改件，也不会出现膝关节弯折、站立不稳的问题。整体结构的分件充分考虑了注塑模具的加工可行性，所有零件均无倒扣结构，不需要采用复杂的抽芯滑块结构，能有效降低模具开发成本，适配批量生产的成本控制要求。
