输送线用铰接式托盘承载链节结构

在连续式物料输送的生产场景里，托盘链是承托工装托盘、实现工位间物料平稳转运的核心执行构件，这类链节结构广泛应用于家电装配线、汽车零部件输送线、电商仓储分拣线以及轻工产品包装输送线中，区别于普通传动链条，托盘链不需要承担大扭矩的动力传输任务，核心功能是为上方承载的托盘提供稳定的平面支撑，同时通过铰接结构完成链条沿输送轨道的转弯、上下坡等轨迹适配，保证托盘在整个输送路径上不会出现倾斜、卡滞或者窜动的问题。

从实际使用的工况来看，这类托盘链节的运行速度通常控制在0.1m/s到0.5m/s之间，单节链节需要承载的重量根据输送线的设计载荷不同，通常在5kg到30kg区间，部分重载装配线的单节承载能力会做到更高，这就要求链节的承载平面具备足够的平面度，避免长期受压后出现翘曲变形，导致上方托盘放置不稳。设计过程中首先要确定的是铰接孔的中心距，这个参数直接和配套的输送链轮节距匹配，一旦中心距出现偏差，链条和链轮啮合的时候就会出现跳齿、卡滞，甚至会因为啮合冲击导致链节过早疲劳损坏。

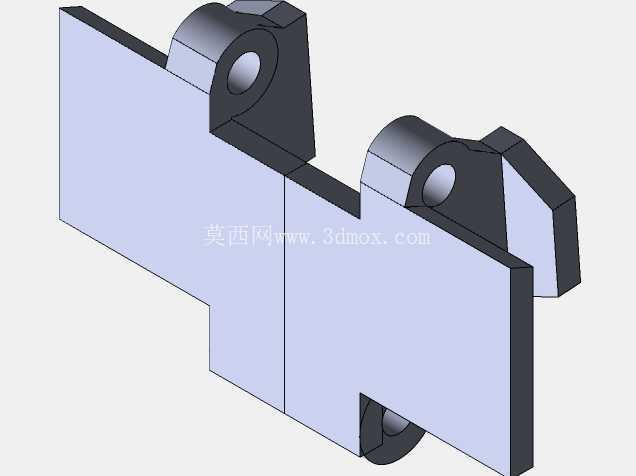

这个链节的主体承载面采用平板式结构，平板的厚度根据承载需求做了等强度优化，在和铰接耳连接的位置做了局部加厚处理，避免应力集中导致的根部断裂，三个铰接耳分别分布在链节的两端和中部位置，端部的铰接耳用于和相邻链节做销轴连接，中部的铰接耳则是用于和轨道侧的导向轮或者牵引构件做连接，保证链条在运行过程中不会出现侧向偏移。铰接孔的位置做了同轴度公差约束，孔内预留了衬套安装的空间，实际装配的时候会压入自润滑铜衬套，减少销轴和孔壁之间的磨损，延长链条的整体维护周期，不需要频繁加注润滑油也能保证铰接转动的顺畅性，适合在一些有洁净要求的装配车间使用，避免油污滴落污染产品或者车间地面。

安装边界方面，链节承载平板的上表面是安装基准面，整个平面的平面度公差控制在0.1mm以内，保证和托盘底部接触的时候受力均匀，不会出现局部点接触导致的托盘晃动。铰接孔的轴线和承载平面的平行度公差需要严格控制，否则链条组装完成后会出现侧向扭曲，运行的时候和轨道侧边产生摩擦，增大运行阻力。相邻链节组装完成后，铰接处的转动间隙控制在0.05mm到0.1mm之间，间隙过小会导致转动卡滞，增大输送线的驱动负载，间隙过大则会导致链条运行过程中出现累计节距误差，出现托盘定位不准的问题，在需要精准停位的自动化装配工位，这种节距误差会直接导致机械手上料或者装配的时候出现位置偏差，影响生产节拍。

从结构设计的细节来看，链节的所有棱角位置都做了圆角过渡处理，一方面是避免加工和装配过程中尖锐边角划伤操作人员，另一方面也能减少应力集中，提升链节在反复交变载荷下的疲劳寿命。承载平板的侧边做了微小的倒角，避免相邻链节在转弯的时候因为相对转动出现侧边干涉，尤其是在水平转弯的输送段，相邻链节会绕铰接销轴产生一定角度的相对转动，如果侧边是直角结构，转动到一定角度就会出现两个链节的平板边缘顶死，导致链条无法顺利通过弯轨段。

实际选型应用的时候，需要根据输送线的轨道宽度、转弯半径、设计载荷来匹配对应的链节尺寸，铰接耳的外径尺寸要和轨道的导向槽宽度匹配，保证链节在导向槽内滑动的时候不会出现卡滞，同时预留合适的间隙补偿安装过程中的轨道拼接误差。中部的铰接耳位置是根据牵引点的受力位置优化确定的，保证牵引作用力的方向和链条运行方向一致，避免出现附加的倾覆力矩，导致链节在运行过程中出现偏磨，缩短使用寿命。对于有爬坡需求的输送段，链节的承载平板表面还可以根据需求加装防滑垫或者定位挡块，不过这个基础结构已经预留了对应的安装孔位，不需要对链节主体做二次加工就可以直接加装附件，适配不同的物料承载需求。
