在航模飞控、小型机器人关节驱动、遥控机械装置的执行端选型中,大扭矩舵机一直是小空间动力输出的核心部件,HS805BB这款舵机的组件拆分设计,刚好覆盖了这类执行部件从动力输入到扭矩输出的完整结构逻辑。从实际装配场景来看,这类舵机常被用在1:5比例遥控车的转向机构、固定翼航模的襟翼控制、小型仿生机器人的关节摆动、工业小型工位的角度切换执行端,对安装空间的边界、输出轴的配合精度、壳体的抗形变能力都有明确的工程要求。

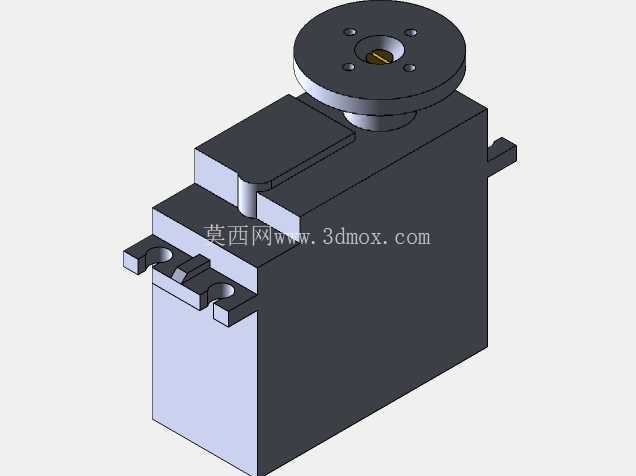

先看输出端的安装法兰结构,顶部的圆形输出盘做了四孔均布设计,中心是带内孔的输出轴,这个轴段的直径和伸出长度是安装摇臂的核心配合尺寸,四孔的孔位公差直接决定了摇臂安装后的周向间隙,实际使用中如果孔位偏差超过0.1mm,大扭矩输出时就会出现摇臂晃动、角度控制精度下降的问题。输出盘下方的轴套做了阶梯限位设计,刚好卡在壳体上盖的轴孔内,既可以承受径向的负载冲击,也能避免输出轴受侧向力时出现偏磨,很多同类型舵机容易扫齿的问题,往往就是这个轴套的限位长度不足,受侧向力时齿轮啮合错位导致的。
壳体部分采用分体式卡扣加定位柱的组合结构,上下壳的配合面做了止口设计,装配时不需要额外打胶就能实现基础的防尘密封,壳体侧面伸出的两个定位耳是整机安装的核心基准,耳片上的安装孔中心距、孔到输出轴中心的垂直距离,都是选型时必须核对的安装边界尺寸,很多工程师在做设备结构设计时容易忽略耳片的厚度尺寸,导致安装后舵机和安装板之间出现间隙,锁紧螺丝时会把壳体耳片压裂。壳体内部的腔体做了多道筋位分隔,分别用来容纳电机、减速齿轮组、控制电路板,筋位的高度刚好顶住各部件的装配面,不需要额外打螺丝就能固定内部组件的位置,抗振动性能比无筋位的腔体结构好很多,在高频摆动的使用场景下,不会出现内部组件移位导致的卡滞问题。
组件拆分的零件设计逻辑完全围绕扭矩传递路径展开,从电机输出轴的初级齿轮,到中间的多级减速齿轮,再到最终的输出轴齿轮,每一级齿轮的模数、齿厚都做了匹配设计,初级齿轮转速高扭矩小,采用小模数薄齿设计降低传动噪音,末级输出齿轮转速低扭矩大,采用大模数厚齿设计提升抗冲击能力,齿轮的轴孔和固定轴之间的配合间隙控制在合理范围,既不会因为间隙过大出现传动回差,也不会因为间隙过小导致转动卡滞、空载电流过大。齿轮的材质搭配也做了区分,高速级齿轮用耐磨的低摩擦材质,低速级齿轮用高强度材质,平衡使用寿命和传动效率。
从实际使用的功能特性来看,这款舵机的组件设计充分考虑了维护便利性,拆开上下壳的卡扣就能直接更换损坏的齿轮或者电机,不需要破坏壳体结构,输出盘的固定螺丝隐藏在中心孔内,拆卸摇臂时不会损伤输出轴的配合面。侧面的出线槽做了圆角过渡处理,避免舵机频繁摆动时线材被壳体棱角磨破绝缘层,出线位置刚好在安装耳片的上方,不会和安装面产生干涉。很多同类舵机在设计时把出线槽做在壳体底部,安装时线材会被压在安装板和壳体之间,长时间使用后线材外皮破损导致短路,这个细节的设计刚好规避了这类常见的使用问题。
在做配套结构设计时,需要注意输出盘的转动范围边界,壳体上方的凸起限位块会限制输出盘的最大转动角度,设计外部摇臂的结构时不能超出这个转动范围,否则会堵转烧坏电机。安装耳片的锁紧螺丝不能拧得过紧,因为壳体是工程塑料材质,过大的锁紧力会导致耳片变形,反而让壳体内部的齿轮轴出现偏斜,影响传动顺畅度。如果是用在振动较大的场景,可以在壳体和安装板之间加一层薄橡胶垫,既可以吸收振动,也能弥补安装面的平面度误差,避免壳体受装配应力出现变形。
整套组件的零件拆分完全遵循装配工艺逻辑,没有出现难脱模的倒扣结构,也没有多余的装饰性结构,每一处结构都对应实际的功能需求,不管是做逆向建模参考,还是做同类舵机的结构改进设计,这套组件的尺寸配合、结构布局都有很高的参考价值,尤其是内部筋位的布局、输出轴的限位设计、安装基准的设置,都是小型执行器结构设计中非常典型的工程化方案,能直接套用在同类型小空间角度执行部件的设计中,减少前期结构验证的时间成本。
