ROBOTZONE一体式行星齿轮减速电机结构

在小型自动化传动方案选型里，这类一体式行星齿轮电机的应用场景覆盖极广，从桌面级小型机器人关节驱动、智能小车行走动力输出，到小型自动化设备的送料机构、工位转台的低速大扭矩驱动，都能见到这类结构的身影。不同于分体式的电机搭配独立减速箱的组合方案，这款一体式结构将驱动电机本体与行星减速级做了集成化的外壳设计，省去了用户自行搭配减速箱时需要考虑的同轴度校准、连接法兰适配、输出轴耦合公差等一系列装配问题，对于做小型设备集成的结构工程师来说，能大幅缩短传动单元的设计验证周期。

从功能特性来看，行星齿轮结构本身具备同轴输出、传动效率高、回程间隙小、承载扭矩大的优势，集成在电机外壳内部之后，整体传动链路的刚性更好，不会出现分体连接时的连接松动、传动旷量随使用时长增大的问题。这款模型还原的是一体式外壳的完整外部结构，没有拆分内部的行星轮系、绕组、编码器等部件，对于做设备整体布局设计的工程师来说，刚好可以直接调用模型完成安装位的空间校核，不需要处理内部细碎零件带来的装配体卡顿问题，在方案初期的布局阶段实用性很强。

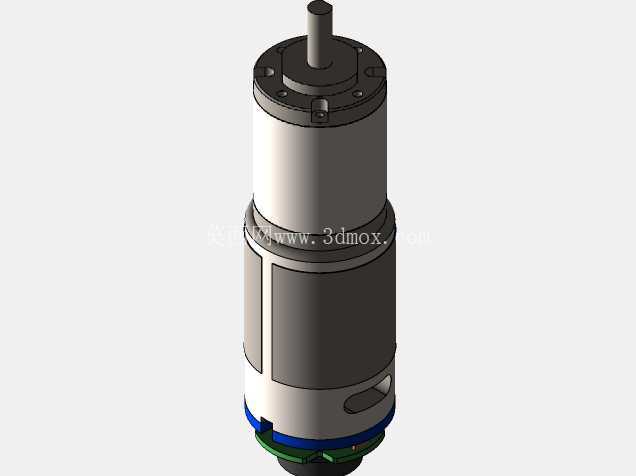

设计思路上，这类一体式行星齿轮电机通常采用分层叠装的结构逻辑，最下端是直流驱动电机的本体段，外壳做了平直的圆柱面设计，侧面预留的长槽是电机内部碳刷或者绕组的散热通道，底部的蓝绿密封环是端盖压装后的密封结构，用来阻挡日常使用环境中的粉尘、溅液进入电机内部，提升工况适应性。中间段是行星减速箱的外壳，采用和电机本体等直径的圆柱设计，保证整体外观的一致性，也方便用户做抱紧式安装的结构设计——很多小型设备里不需要做复杂的法兰固定，直接用环形抱箍箍住圆柱外壳就能完成固定，安装方式非常灵活。最上端是减速箱的输出端盖，端盖上均匀分布的多个安装孔是用来适配不同安装法兰的固定位，中心伸出的单键输出轴可以直接和负载端的带轮、齿轮、联轴器做连接，轴伸长度和直径都做了标准化设计，能匹配市面上常规的小型传动连接件。

从安装边界的尺寸逻辑来看，这类小直径行星减速电机的外径通常控制在30-40mm区间，整体轴向长度根据减速比的不同会有小幅变化，减速比越大的型号，内部行星轮系的级数越多，轴向长度会相应增加。输出轴的同轴度是这类零件设计时的核心管控点，一体式结构的优势就在于电机轴和减速箱输出轴的同轴度在出厂装配时就已经完成校准，用户安装时只需要保证负载端的连接孔和输出轴同轴即可，不需要额外调整减速箱和电机的相对位置。端盖上的安装孔采用等分圆周分布的设计，不管用户需要从哪个角度固定法兰，都能找到对应的孔位，不需要额外做转接板，能压缩设备的整体安装空间。

在实际选型应用中，这类一体式行星齿轮电机常用来替代普通的直流减速电机，因为行星结构的减速箱能在更小的体积下输出更大的扭矩，同样外径的情况下，行星减速结构的输出扭矩能比普通直齿减速结构高出30%以上，而且传动噪音更低，适合用在对安装空间有严格限制、同时对传动平稳性有要求的场合，比如小型服务机器人的驱动轮、3D打印机的挤出机构、小型云台的转动驱动、智能门锁的锁舌驱动等场景。做三维布局设计时，调用这类集成化的外部模型，能准确还原电机的最大外轮廓，避免出现设计完成后安装空间不足、和周边结构产生干涉的问题，尤其是端盖部分的固定孔位、输出轴的伸出长度、侧面散热槽的位置，都是结构设计时需要避让或者匹配的关键特征，模型对这些外部特征的准确还原，能帮助工程师在设计阶段就完成安装干涉检查，减少后期打样验证时的修改次数。

另外，这类一体式结构的外壳通常采用硬质金属材质，具备足够的结构强度，抱紧安装时不会因为抱箍的锁紧力出现外壳变形的问题，端盖部分的平面度也做了精加工处理，法兰安装时能保证贴合紧密，不会出现安装倾斜导致的输出轴径向跳动。底部的电机端盖和外壳之间采用卷边压装的工艺，整体结构的密封性更好，相比螺丝固定的端盖结构，更少的拼接缝隙也能降低异物进入内部的概率，提升产品在多尘工况下的使用寿命。对于结构设计人员来说，在方案阶段选用这类成熟的标准化集成动力部件，比自行设计减速机构搭配电机的方案可靠性更高，也能大幅降低研发成本和周期，而准确的三维模型就是完成这类选型布局的基础，能让设计人员在虚拟装配阶段就充分验证安装空间、连接方式的合理性。
