水瓶生产流程自动化输送原型结构

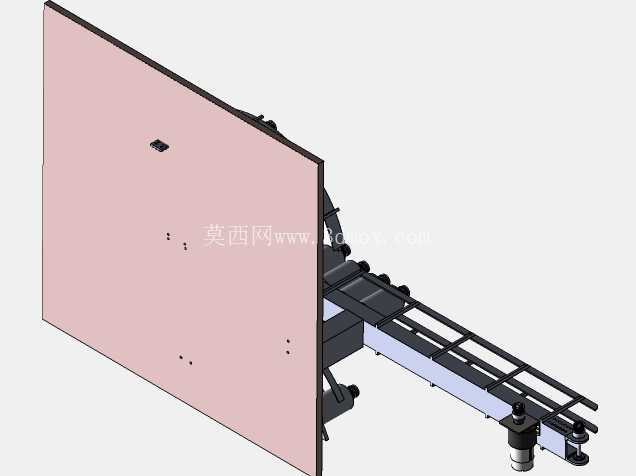

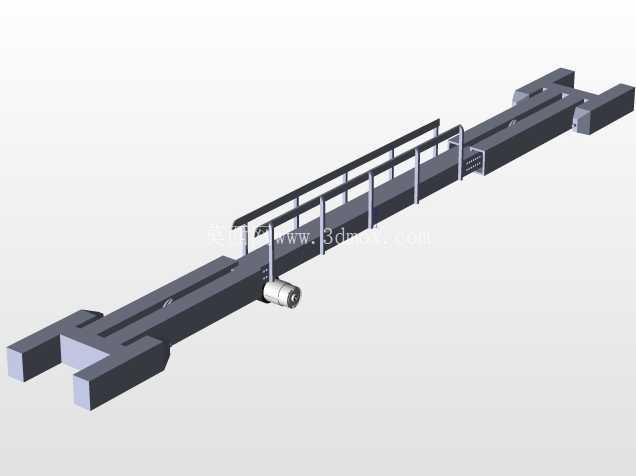

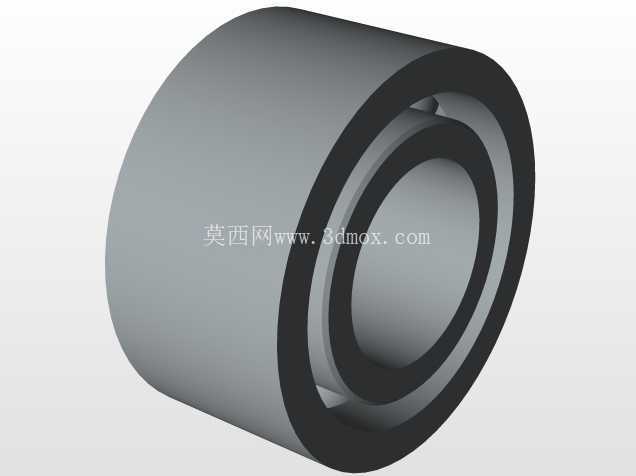

　　这套水瓶生产流程自动化原型，核心面向瓶装饮品生产环节的工位间物料流转需求搭建，适配吹塑成型后到灌装前的空瓶输送、姿态调整、工位衔接场景，也可通过调整导轨间距兼容不同瓶径的PET瓶、PP瓶转运需求，在中小产能的瓶装水、瓶装饮料生产线中，可作为整线布局的原理验证载体，帮助结构设计人员提前校验工位节拍匹配度、物料流转路径的干涉风险。从结构设计逻辑来看，原型采用分段式输送导轨布局，长距离输送段采用标准铝型材搭建框架，搭配带定位挡边的输送链板，避免瓶体在输送过程中出现倾倒、偏移；靠近工位衔接的位置设置了翻转定位机构，通过带缓冲垫的夹持组件配合旋转驱动，可将水平输送的瓶体调整为竖直姿态，匹配后续灌装、检测工位的进料姿态要求，翻转机构的行程预留了20mm的调节余量，可适配高度在150mm到300mm区间的瓶型，无需整体更换夹持组件即可完成小范围瓶型切换。

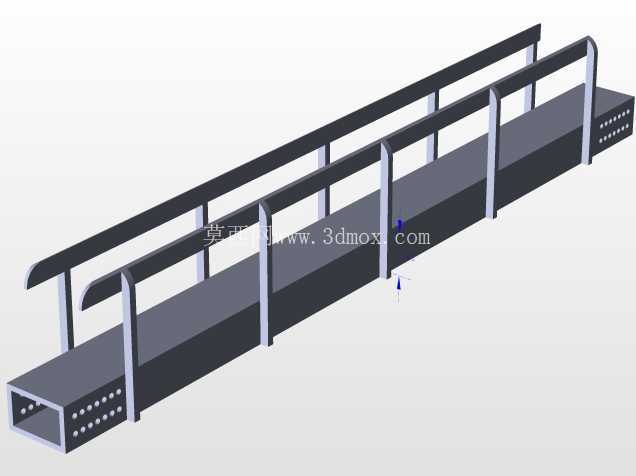

　　设备的安装边界设计充分考虑了车间现有产线的改造适配需求，整体输送段的底部支撑采用可调节脚杯结构，调节行程范围为0-50mm，可抵消车间地面的平整度误差，保证输送面的水平度控制在0.5mm/m以内，避免瓶体输送过程中出现单侧滑移；侧边的防护挡板采用快拆式安装结构，通过卡扣与型材框架连接，日常维护时无需拆卸大量紧固件即可快速清理输送缝隙内的瓶屑、灰尘，挡板与输送链板的间隙控制在3mm，既不会卡滞瓶体，也能避免杂物落入输送机构内部。

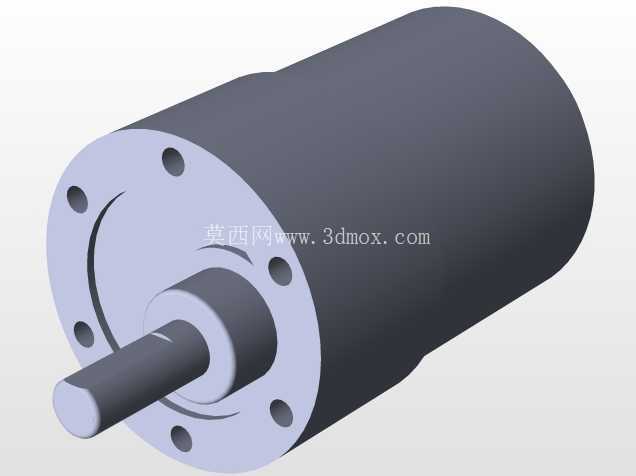

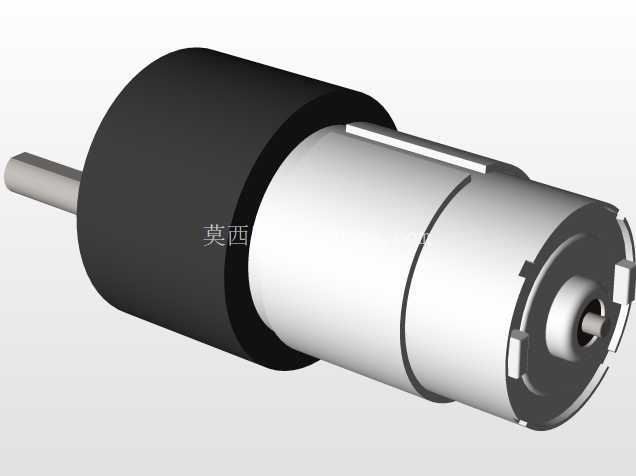

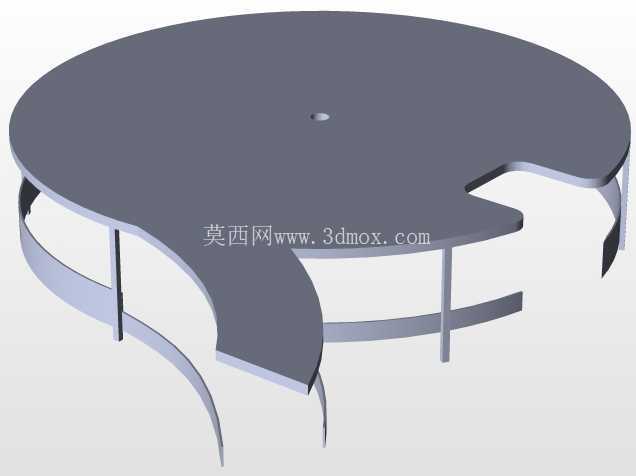

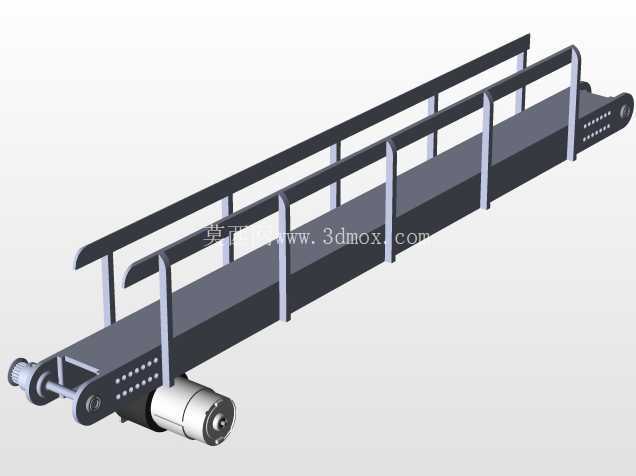

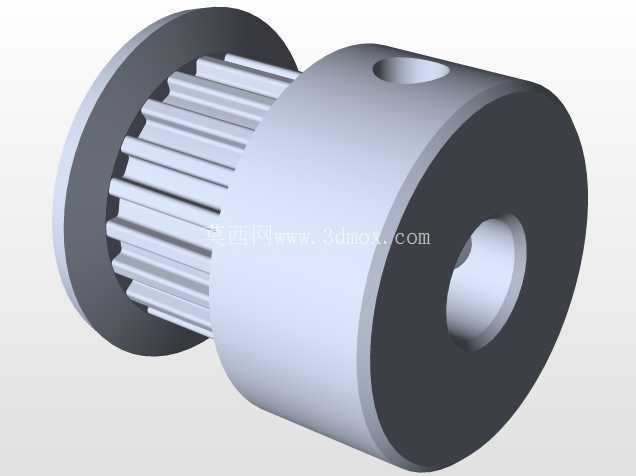

　　在功能特性设计上，原型在输送段的关键节点预留了传感器安装位，可适配光电传感器、光纤传感器的安装需求，用于检测瓶体到位信号、堵料信号，配合产线的控制系统实现节拍联动；输送段的末端设置了分瓶导向结构，可通过调整导向板的角度，将单道输送的瓶体分流为两道，匹配双工位灌装设备的进料需求，导向板的转轴处设置了刻度盘，调整角度时可直接读取刻度，无需反复试机校准。设计过程中重点规避了传统输送线常见的瓶体刮擦问题，所有与瓶体接触的结构件均采用圆角过渡，接触表面选用食品级的高分子耐磨材料，既不会刮花瓶身的印刷层，也能满足食品生产环节的卫生要求；驱动单元采用侧装式布局，将电机、减速机安装在输送框架的侧边，而非输送段底部，既降低了设备底部的清理难度，也避免了输送过程中滴落的润滑液污染瓶体。

　　整套原型的结构布局没有采用冗余的装饰性设计，所有结构件均服务于功能实现，框架的型材选型经过刚度校核，在满载输送的情况下，输送段的中部挠度不超过1mm，不会出现长期运行后导轨变形导致的卡瓶问题；各个运动组件的安装位均预留了检修空间，夹持翻转机构的驱动气缸可单独拆卸，无需拆解周边的输送导轨即可完成密封件更换、行程调整等维护操作，大幅降低了产线停机维护的时间成本。对于从事瓶装产线设计的工程人员来说，这套原型可作为模块化输送单元的设计参考，可根据实际产能需求增减输送段长度、调整工位衔接机构的形式，快速适配不同布局的生产车间需求，也可在此基础上拓展贴标、喷码、检测等功能工位的安装接口，搭建完整的瓶装生产整线三维布局，提前验证整线的节拍匹配、空间干涉、人员操作通道预留等实际落地问题，减少现场安装调试阶段的设计变更量。
