Elmo嵌入式电机控制器PCB板卡结构设计

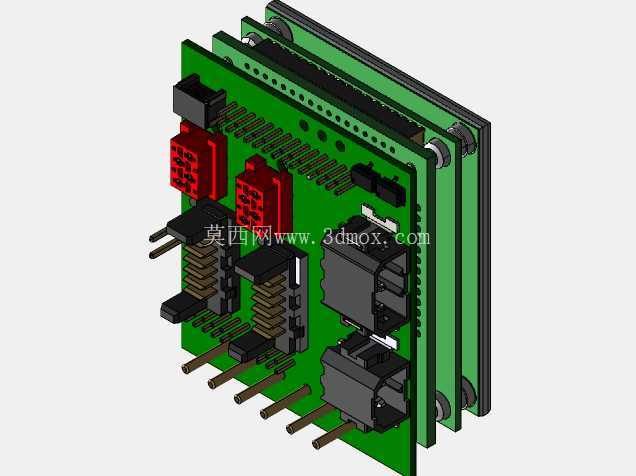

　　在紧凑型运动控制设备的开发场景中，这类叠层式PCB板卡的结构设计往往需要兼顾电气性能、安装适配性与散热需求，本次呈现的Elmo电机控制器板卡采用双层板堆叠架构，核心控制层与功率驱动层通过板间排针实现电气互联，同时利用金属支撑柱完成机械固定，既压缩了整体安装厚度，也实现了强弱电回路的物理分隔，降低功率回路对信号采集部分的电磁干扰。从实际应用场景来看，这类板卡多用于协作机器人关节、小型自动化设备轴控、AGV驱动单元等对安装空间有严格限制的场合，板卡边缘预留的多组插针接口分别对应电源输入、电机动力输出、编码器信号反馈、通讯总线连接等功能，接口排布遵循信号流向原则，动力接口集中布置在板卡一侧，信号接口布置在另一侧，避免布线时出现动力线与信号线交叉缠绕的问题。

　　设计过程中首先确定了核心器件的安装位置，功率器件贴靠板卡边缘布置，预留出后续加装散热片的空间，板间连接排针的选型兼顾载流能力与连接强度，每根排针的载流量匹配对应回路的峰值电流需求，避免长时间运行出现接插件过热的问题。板卡四角的安装孔位采用金属化孔设计，配合铜柱安装时可实现上下板的等电位连接，提升整体抗干扰能力，安装孔的孔径与孔位公差严格适配行业通用的安装标准，可直接固定在标准间距的安装型材或者设备内腔的安装凸台上，不需要额外设计转接支架。

　　从外形尺寸边界来看，板卡整体轮廓为矩形，长宽尺寸控制在小型嵌入式设备的常规安装范围内，板上最高器件为顶部的接线端子，整体堆叠高度满足薄型设备的内腔尺寸要求，所有外接接口的朝向均平行于板卡平面，接线完成后线材不会超出板卡的轮廓边界，方便在紧凑空间内完成布线作业。板上的贴片元件与接插件排布避开了安装孔的受力区域，避免安装锁紧时应力传导导致元件虚焊或者PCB基材变形，功率回路的走线宽度根据载流量做了加宽处理，信号回路的走线做了等长与包地处理，保证编码器信号、通讯信号的传输稳定性。叠层结构的设计还预留了后续功能扩展的空间，上层板可根据实际需求更换不同的通讯模块或者IO扩展模块，不需要重新改动底层功率驱动板的设计，大幅缩短衍生型号的开发周期。

　　在实际选型适配时，工程师可直接参考该板卡的安装孔位、接口定义、外形边界来设计设备的安装腔体，不需要反复核对器件的干涉情况，板卡上的器件高度均做了统一管控，所有元件的最高点不超过板间支撑柱的高度，合板后不会出现上下板元件挤压磕碰的问题。针对工业场景的使用需求，板卡边缘做了圆角处理，避免安装过程中板边毛刺划伤线材或者操作人员，接插件均选用带锁止结构的型号，设备运行过程中出现振动时不会出现接插件松脱的问题。
