FRC赛事机器人多轮型传动底盘系统

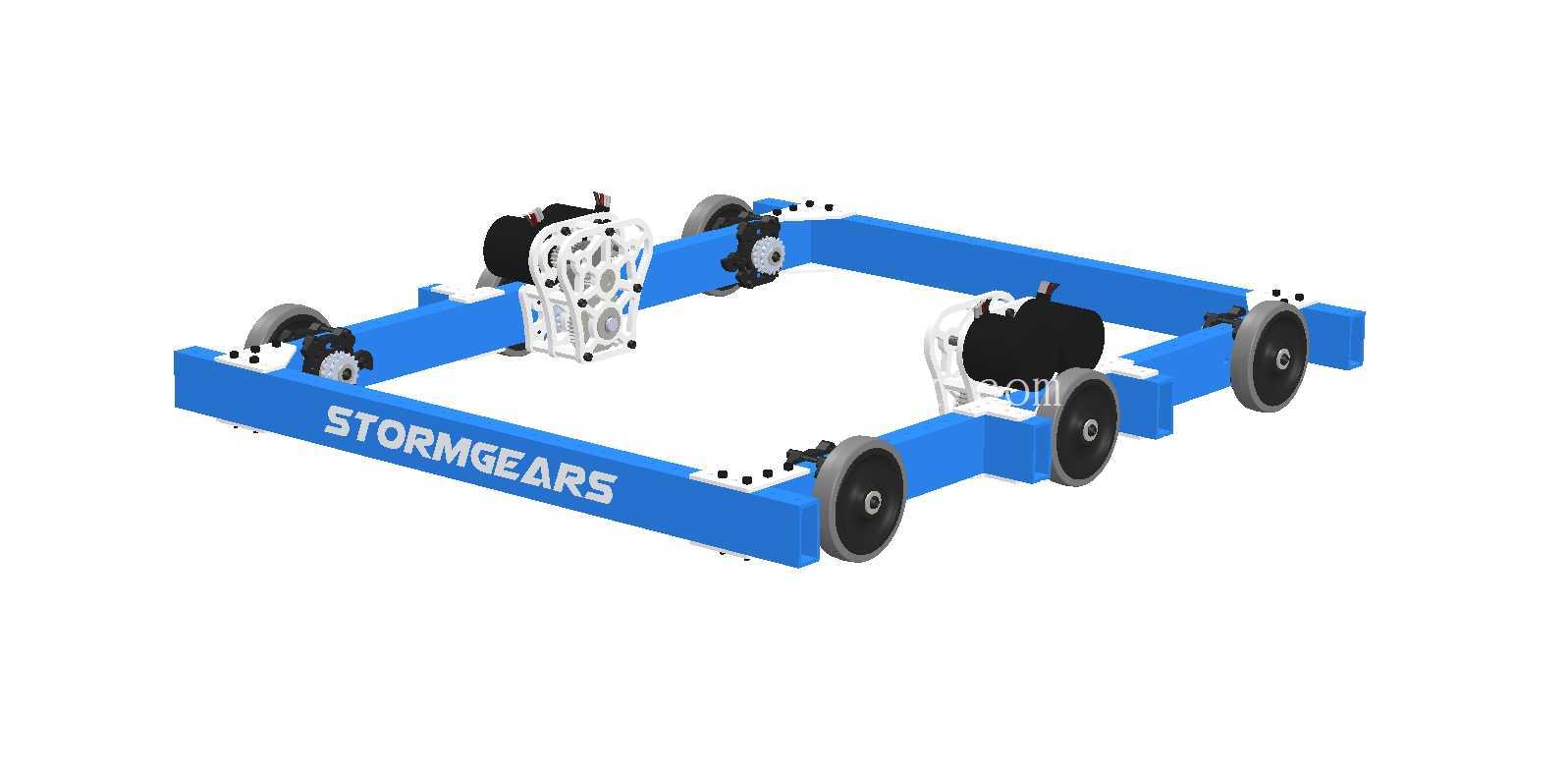

　　这套传动底盘结构主要面向青少年机器人竞赛场景设计，核心服务于FRC赛事的快速迭代开发需求，可直接适配赛事规则下的各类对抗、搬运类任务场景，在赛场的复杂地面环境中完成快速移动、转向、急停等动作，支撑上层执行机构完成物料拾取、投射、对抗格挡等赛事动作。从结构布局来看，整体采用框式铝型材搭建主体框架，框架的安装边界预留了充足的上层设备安装空间，可根据当年赛事的任务需求加装机械臂、投射机构、物料存储仓等不同功能组件，型材的槽道设计可实现附件的无打孔快速装调，适配赛事备赛周期短、改型频繁的实际需求。

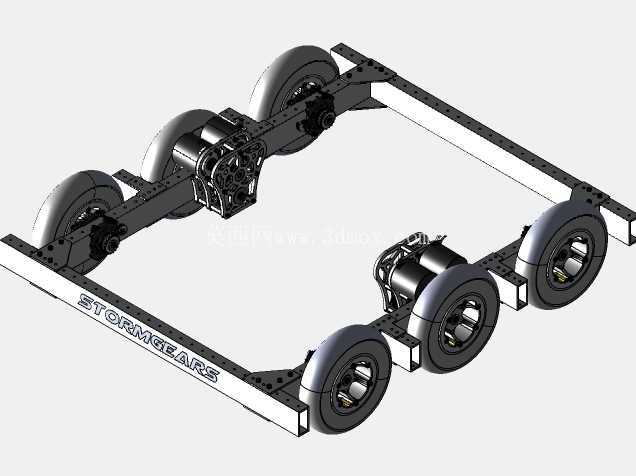

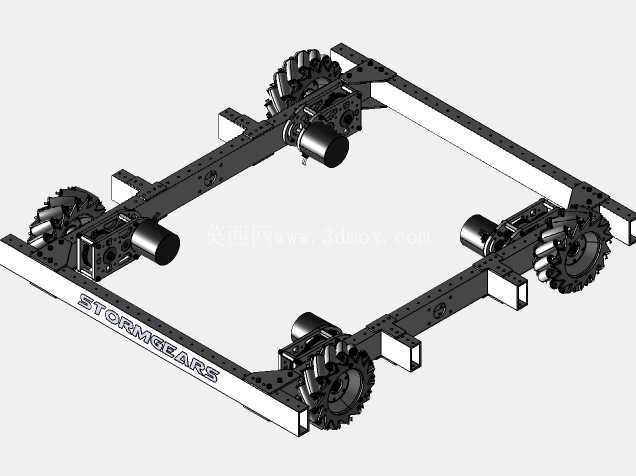

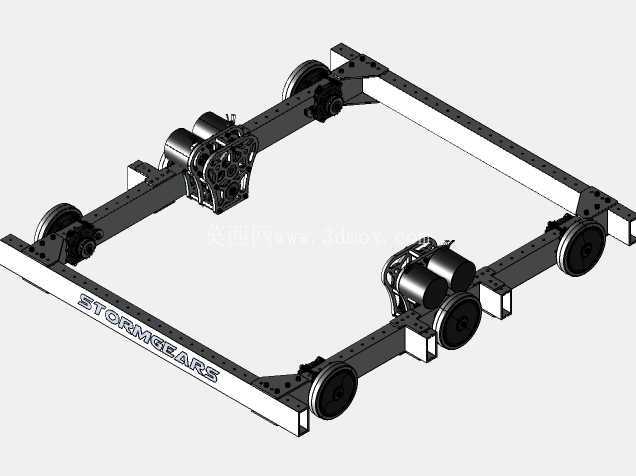

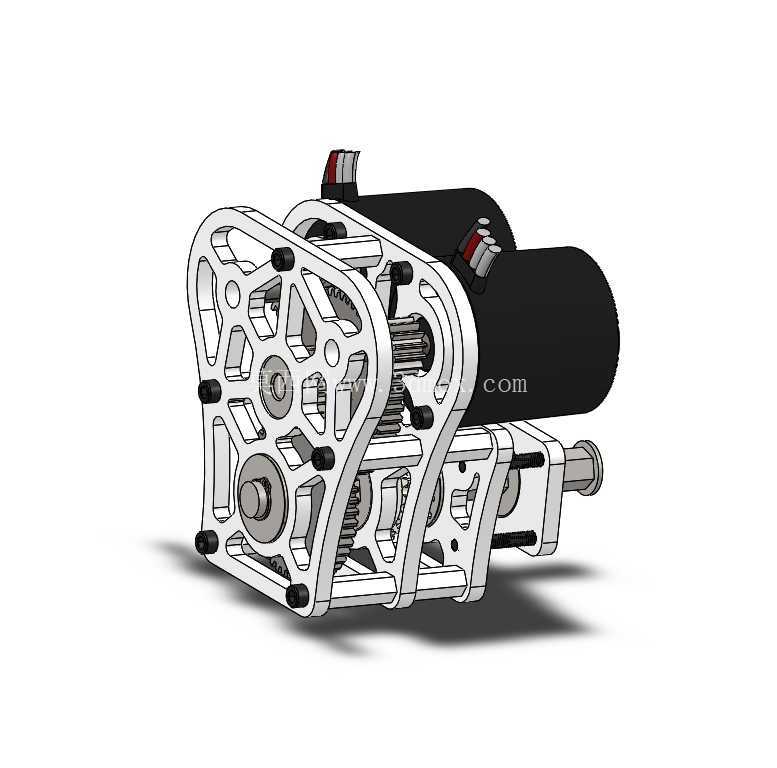

　　传动系统的动力传递路径经过多轮优化，动力单元对称布置在框架两侧，通过直连传动结构将动力输出至轮组，减少了中间传动环节的动力损耗，同时降低了传动链的装配复杂度，备赛过程中出现传动故障时可快速拆解更换备件，无需复杂的对中调整工序。轮组部分做了三类可快速切换的配置方案，分别适配不同的赛场地面工况：科尔森轮配置适用于常规平整的竞赛场地地面，滚动阻力小，传动效率高，可实现高速行进；充气轮配置适用于有轻微起伏、存在小幅度高度差的场地，可通过轮胎形变吸收地面冲击，避免刚性传动结构受冲击损坏；麦克纳姆轮配置可实现全向移动功能，在狭窄场地内完成横移、原地旋转等动作，适用于需要精准对位的物料投放类任务场景。

　　设计过程中大量采用参数化关联设计，核心安装尺寸、轮距、轴距参数均通过方程式关联，调整轮距参数时，框架上对应的安装孔位、传动轴长度、张紧结构位置都会同步更新，无需逐个修改特征，大幅缩短改型调整的时间，备赛阶段可根据测试反馈快速调整底盘参数，不需要重新开展全流程的结构设计。每类轮组配置都预留了统一的安装接口，更换轮组时仅需拆卸轮组固定螺栓即可完成切换，不需要改动传动主体结构，赛前可根据场地实测情况快速选择适配的轮组方案。针对赛事中常见的碰撞场景，框架边角位置做了加强结构设计，轮组外侧预留了防撞件的安装位，可加装缓冲防撞条吸收碰撞冲击，避免传动结构受侧向撞击出现轴系偏移、齿轮错位等故障。

　　传动系统的张紧结构采用可调式设计，长期运行出现传动带松弛情况时，可通过调整张紧轮位置快速恢复传动精度，无需更换传动部件。科尔森轮配置附带的物料清单可直接用于备件采购，备赛阶段可根据清单提前储备易损件，避免赛事过程中出现零件损坏无备件更换的问题。整套结构的安装公差经过优化，核心配合位置采用基孔制配合设计，普通加工精度的零件即可完成装配，不需要高精度的机加工设备即可完成制作，适配学生参赛团队的加工条件。布线通道在框架设计时做了预留，动力线、信号线可沿型材槽道布置，避免运动过程中线路被轮组卷入，同时减少线路外露在碰撞中被刮断的风险。
