圆管适配可调节角度铰接连接结构

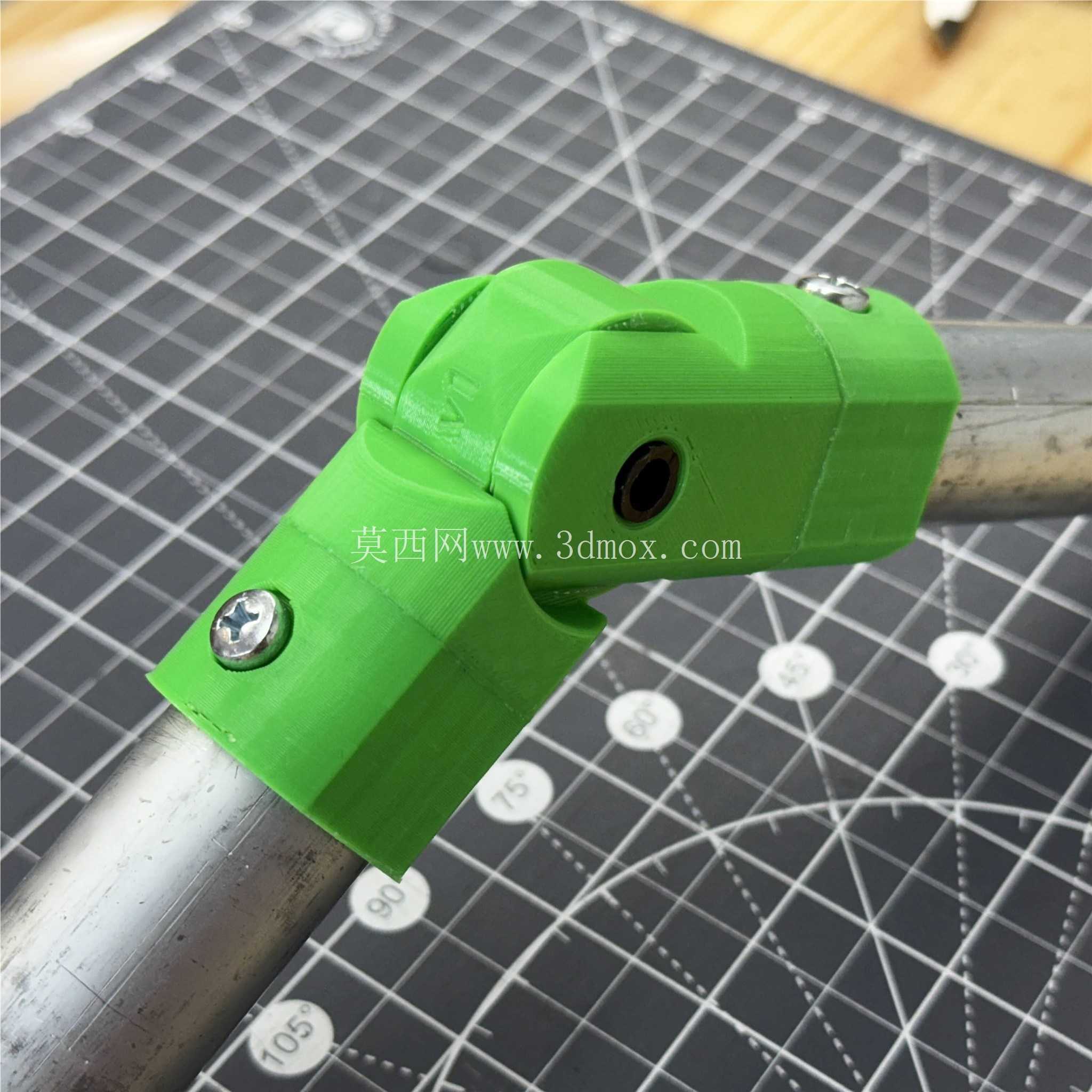

　　在管线布设、轻型框架搭建、临时工装支护的现场作业场景里，不同走向的圆形管材衔接一直是容易被忽略却直接影响结构稳定性的环节，传统的圆管衔接多采用焊接固定、标准弯头套接或者多螺栓卡箍拼接，要么角度完全固定无法适配现场非标准角度的走向需求，要么拆装调整需要携带整套焊接、紧固工具，在户外作业、快速原型搭建、小批量定制支架的场景下灵活性严重不足。这款铰接结构正是针对这类场景痛点设计，专门适配圆形管材的端部衔接，核心功能是实现两根同规格圆管之间的角度可调铰接，既可以让两根管材保持同轴直线状态作为延长段使用，也可以根据现场布设需求弯折到指定角度形成拐角支撑，铰接位置自带阻尼定位结构，调整到目标角度后不会因为管材自重或者常规负载出现松脱移位，相比传统的固定接头，不需要提前预制弯头角度，现场调整的容错空间大幅提升。

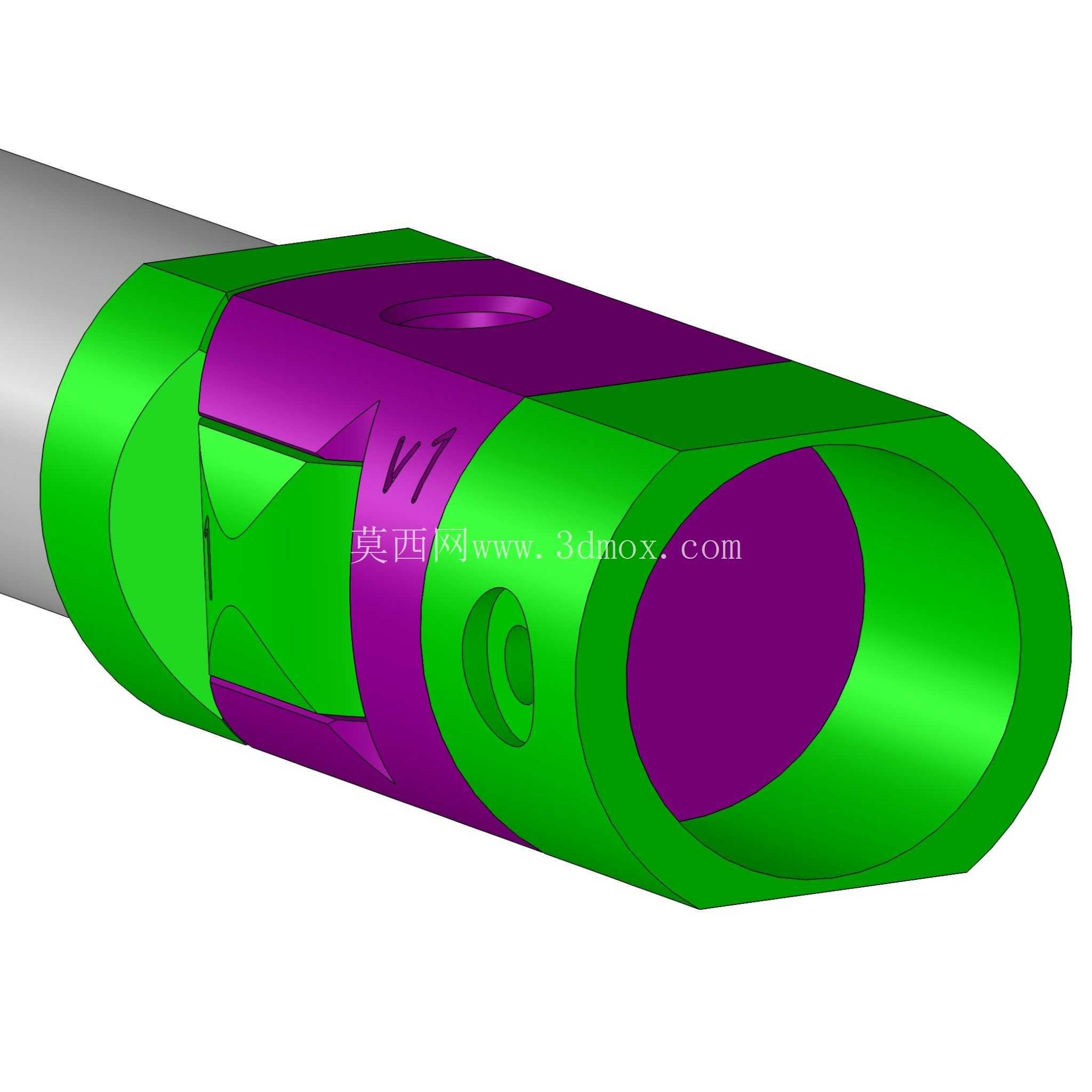

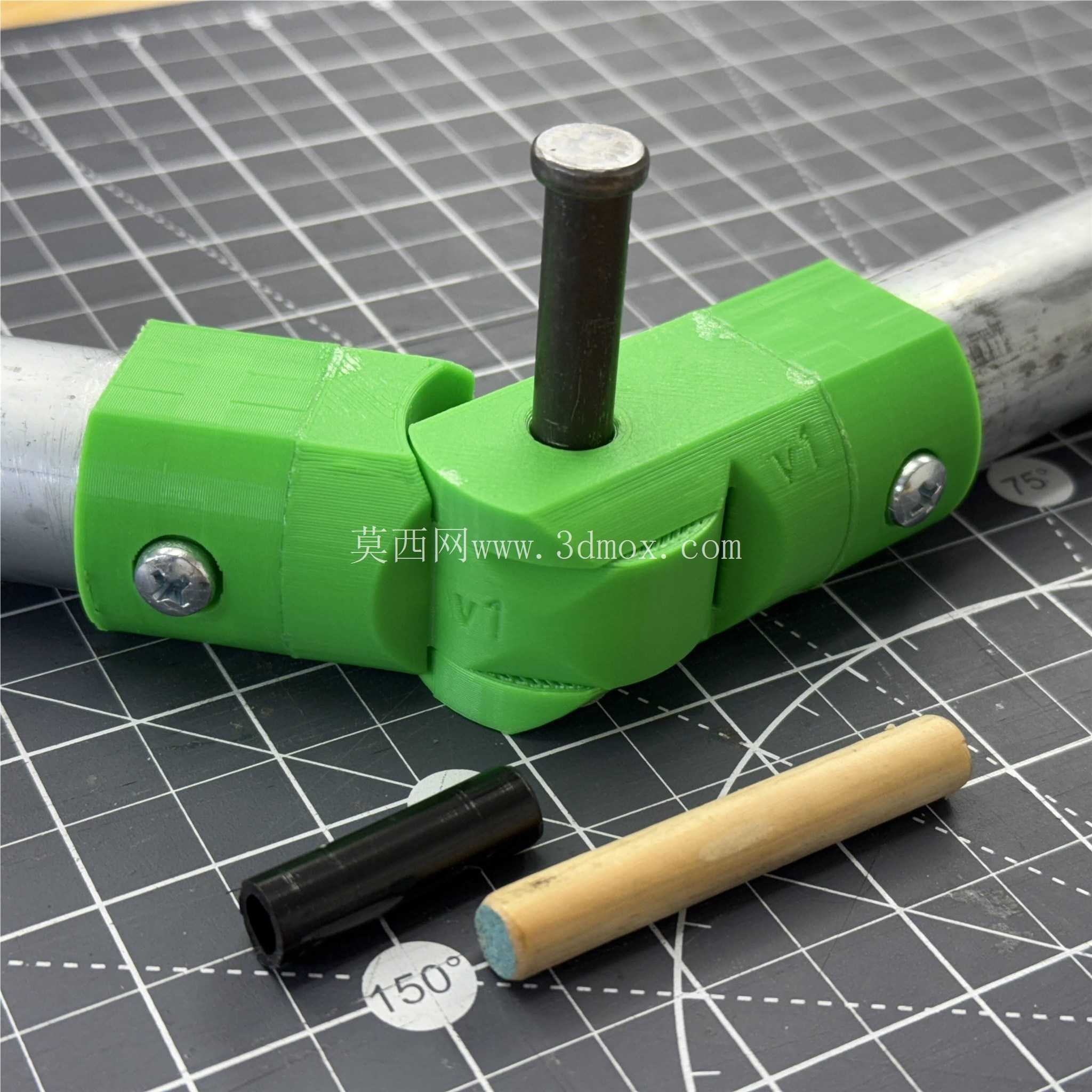

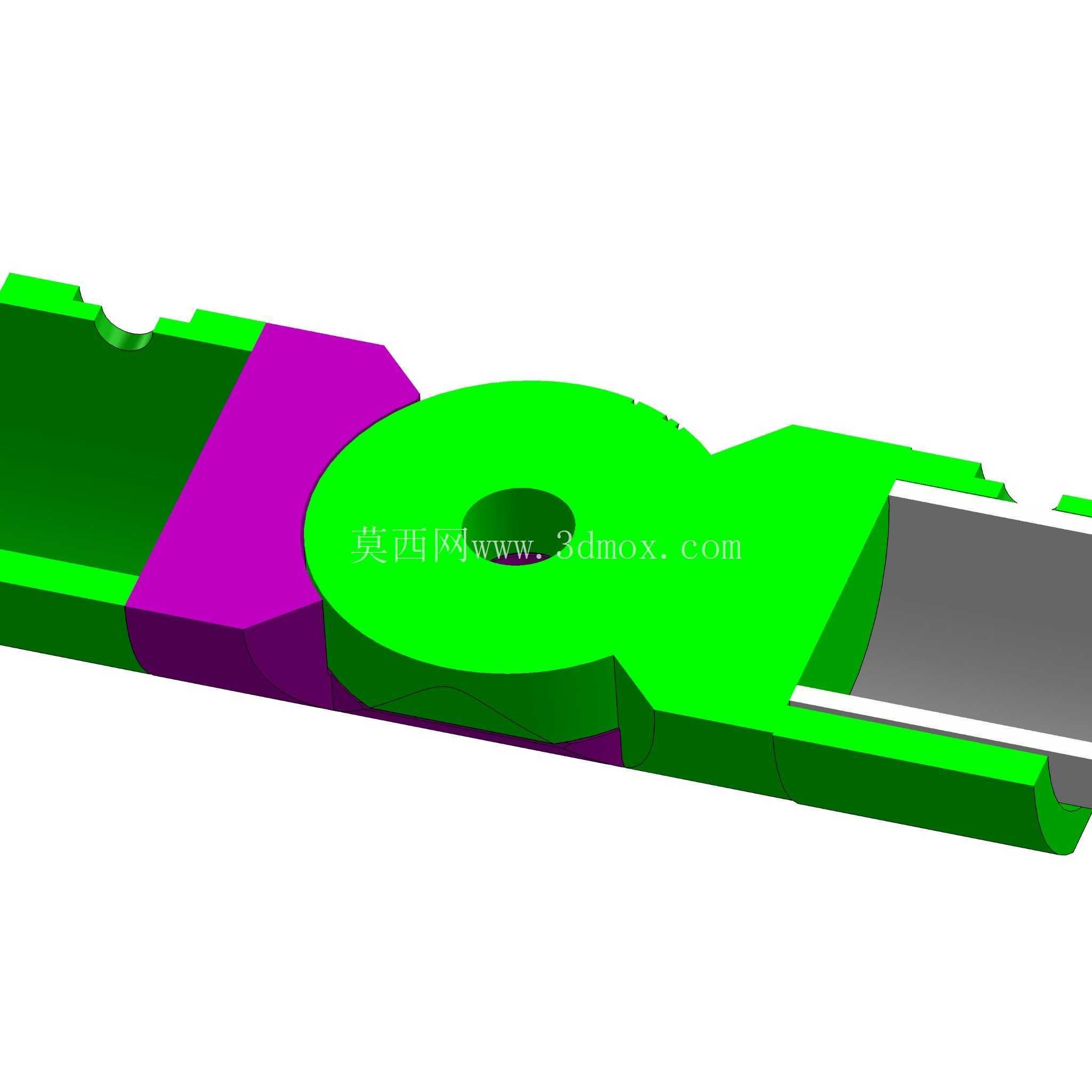

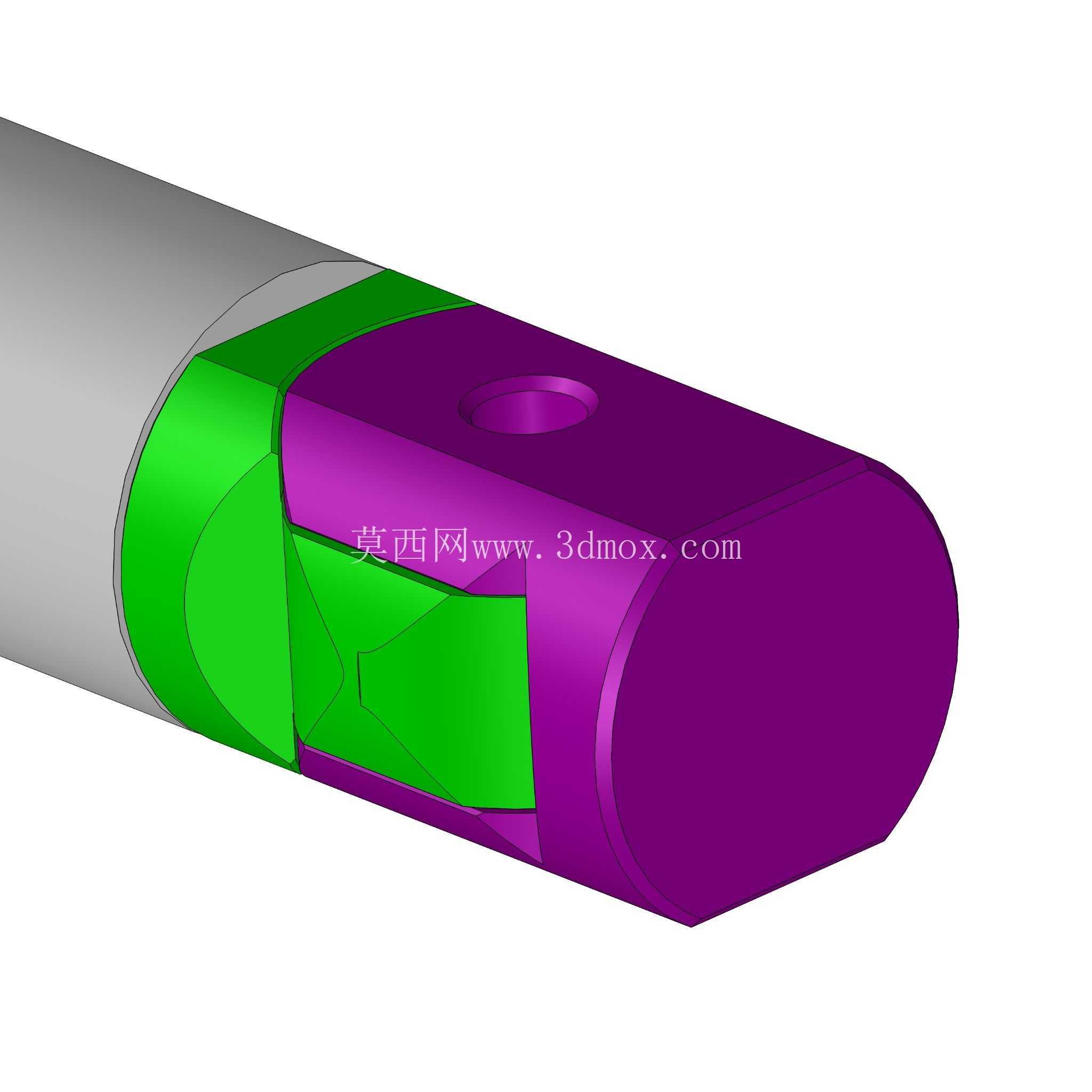

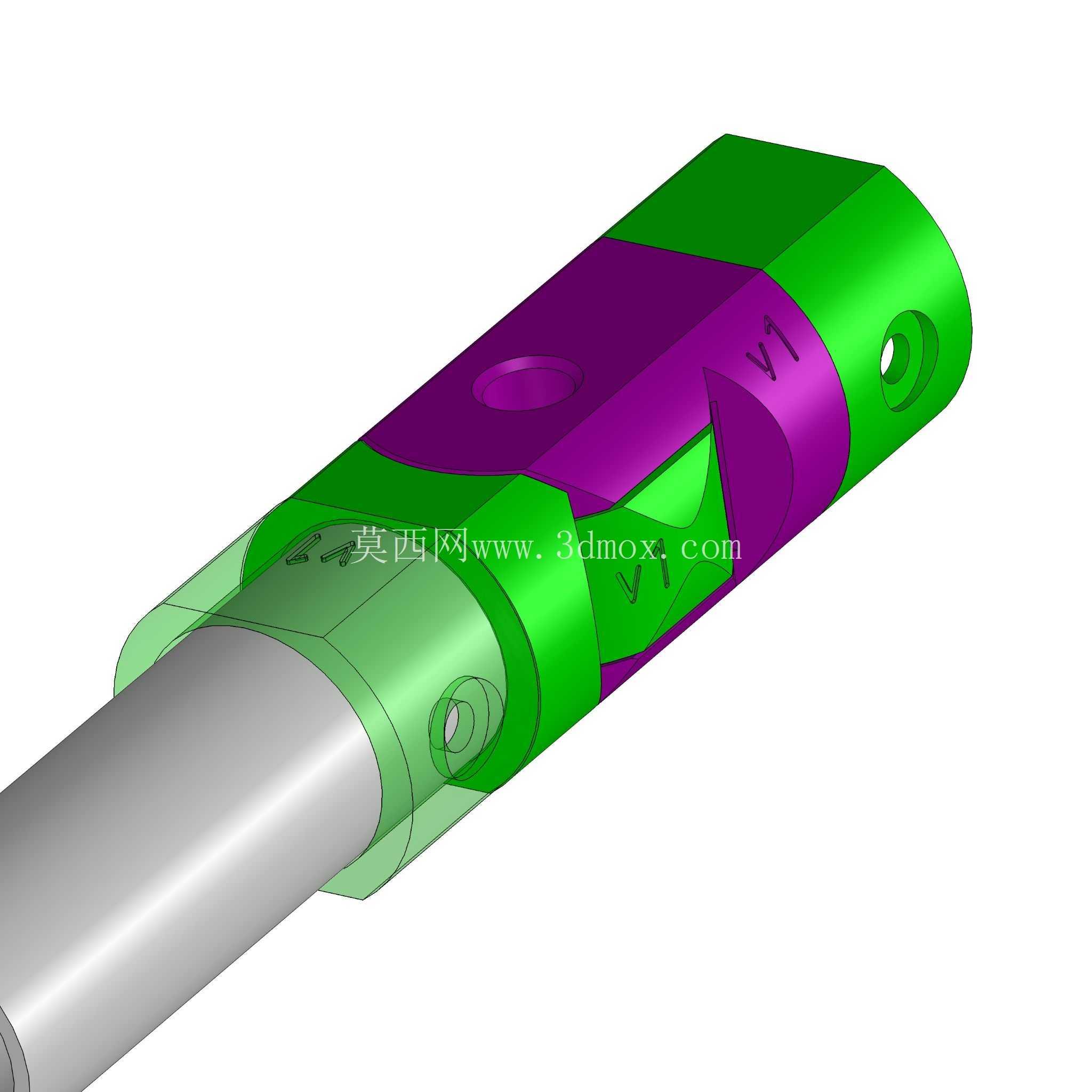

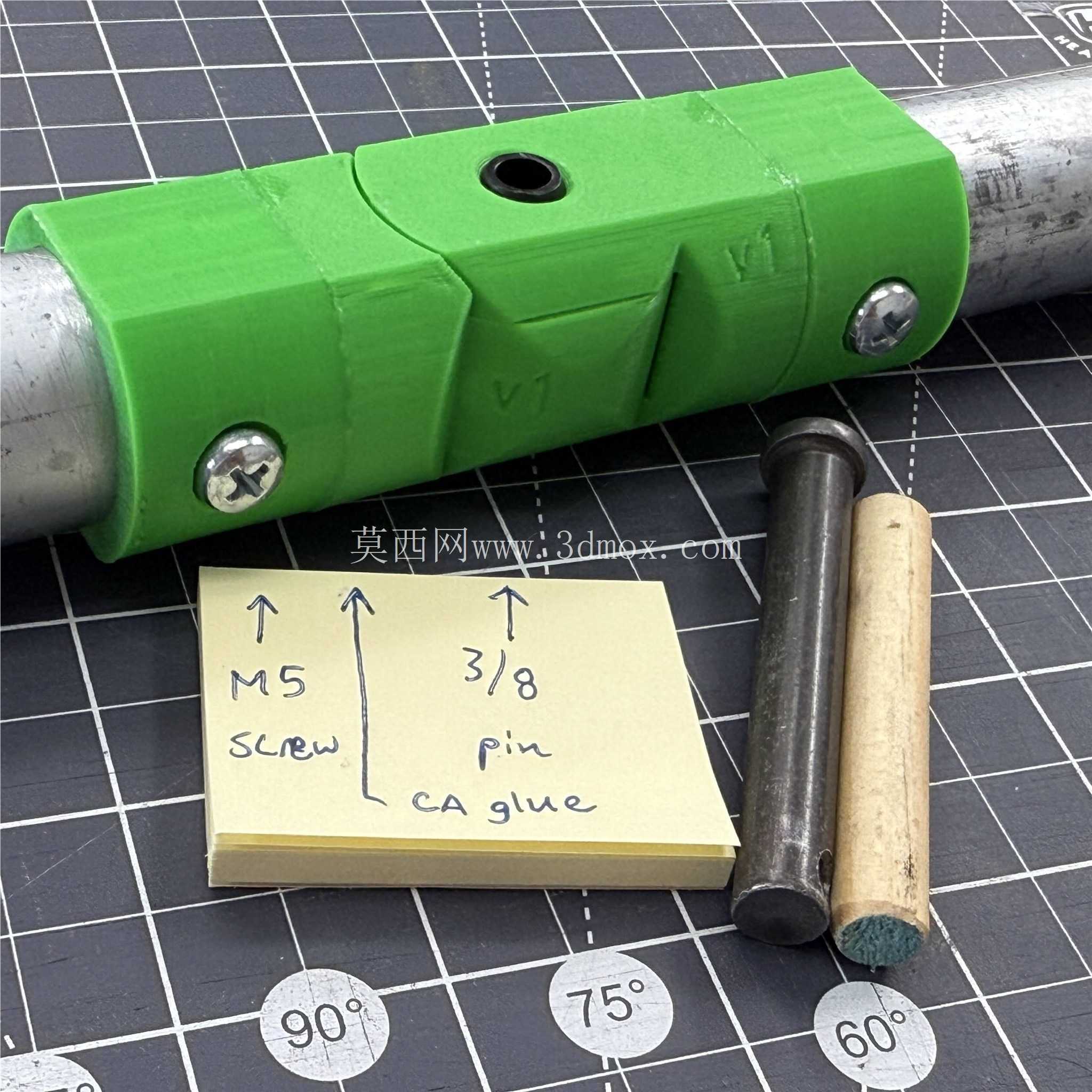

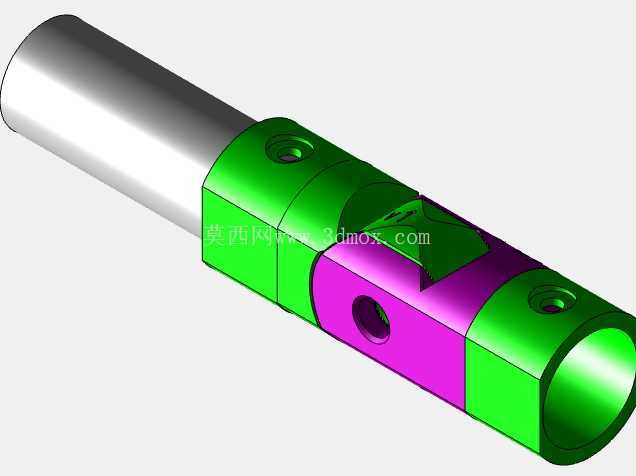

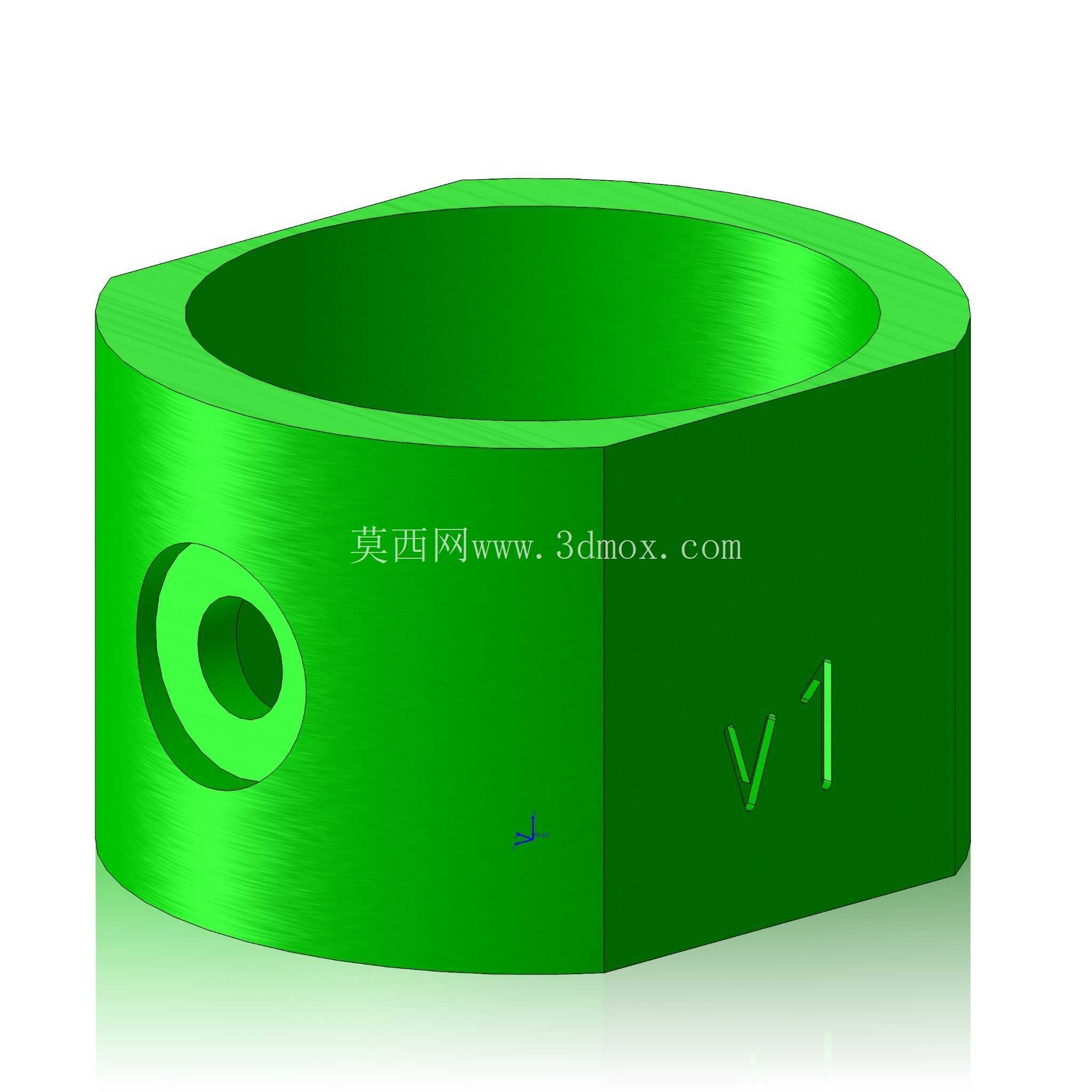

　　从结构设计逻辑来看，整个铰接件采用分体式对称结构，两个主体基座分别嵌套在待连接的两根圆管端部，基座内侧做了与圆管外径匹配的圆弧贴合面，嵌套到位后可以通过侧面的紧定螺钉完成与管材的固定，避免衔接位置出现轴向窜动；两个基座之间通过销轴实现铰接转动，销轴采用标准M5规格紧固件，属于市面通用的标准件，后期维护更换不需要定制非标配件，铰接接触面做了微小的阻尼凸台结构，转动时需要施加一定的外力才能调整角度，调整到位后依靠接触面的静摩擦力保持角度锁定，日常使用中承受常规的侧向负载不会出现角度偏移。

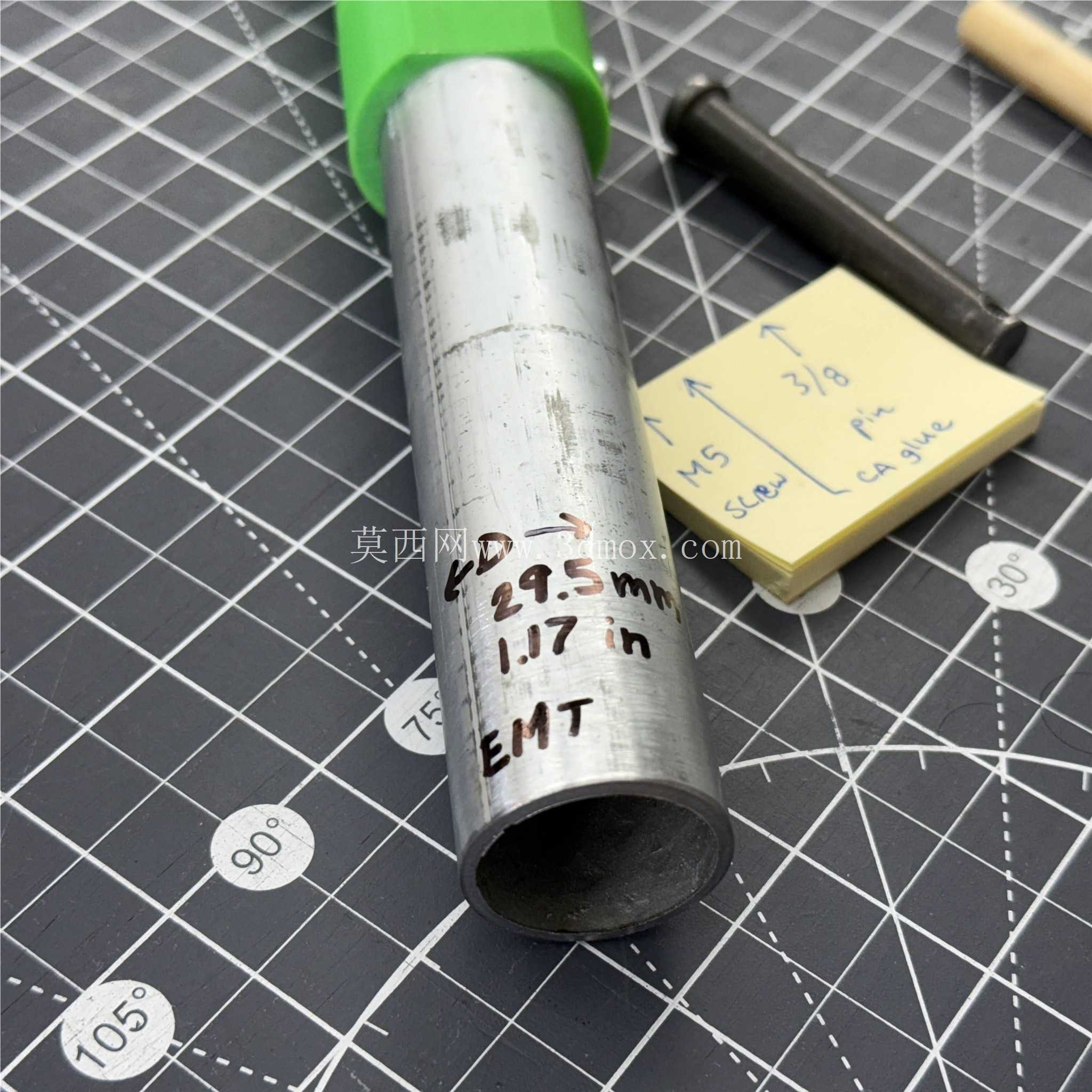

　　考虑到不同场景下的管材规格差异，整个结构做了参数化设计预留，核心的铰接转动结构不需要改动，只需要调整基座内侧圆弧面的直径参数，就可以适配不同外径的圆管，不管是小直径的竹木支撑杆、塑料穿线管，还是大直径的金属导线管、薄壁流体输送管，都可以通过参数调整快速生成适配的铰接件模型，不需要重新设计整体铰接结构。从安装边界来看，单组铰接件的转动范围覆盖0到180度区间，实际使用中可以根据管材的壁厚、负载大小调整可用角度区间，避免角度过大导致管材端部出现干涉；铰接件的径向尺寸比适配的圆管外径大10毫米左右，安装后不会在管材外侧形成过大的突出结构，在狭窄空间布设管线时不会因为接头尺寸过大出现卡滞；销轴的安装方向垂直于两根管材形成的转动平面，安装时只需要将两个基座对齐销轴孔，穿入销轴后锁紧端部的防脱结构即可完成铰接组装，不需要复杂的工装辅助，配合对应的圆管切割工具，单人就可以完成整套管线支架的角度调整与固定。

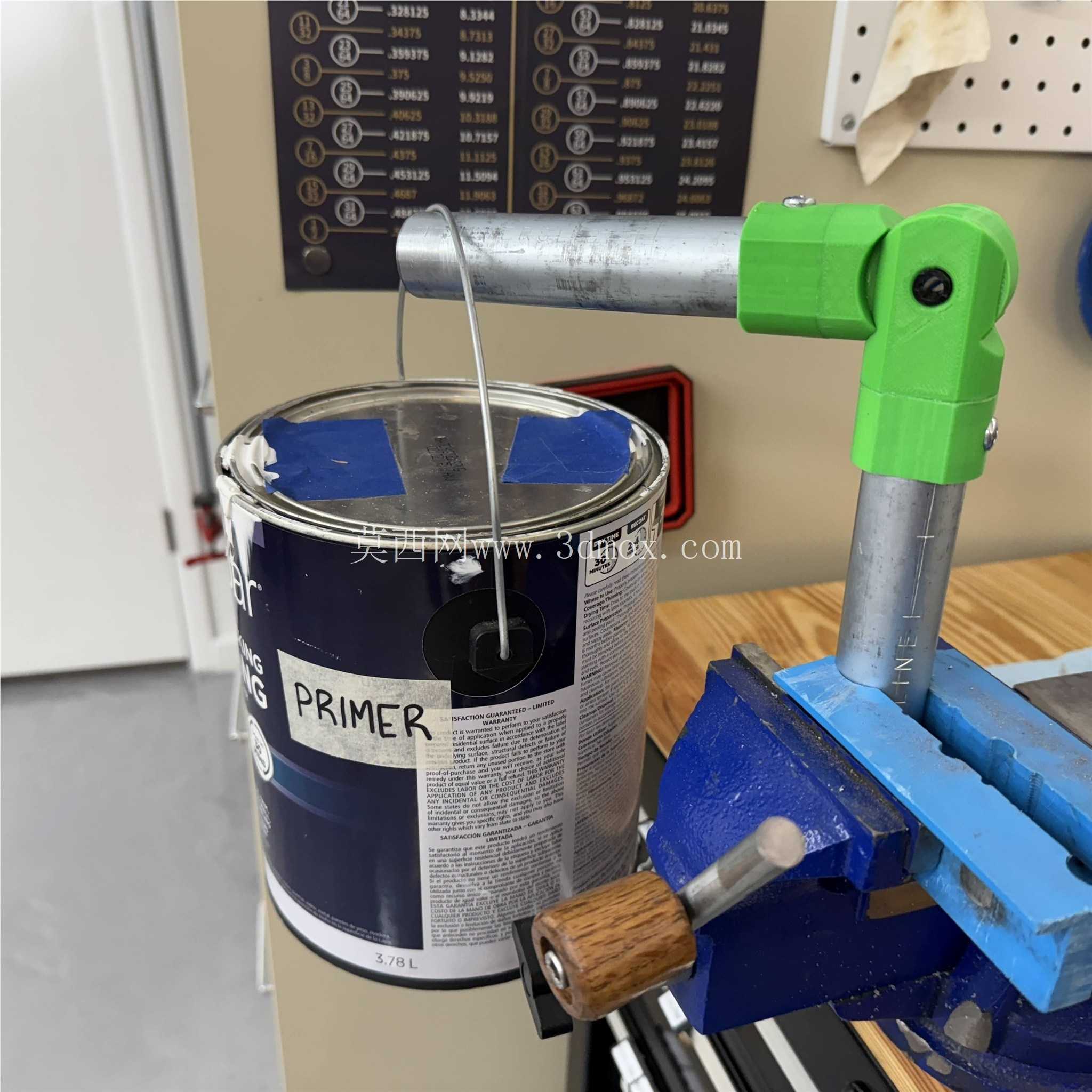

　　在实际应用中，这类铰接结构既可以用于户外临时管线的快速布设，比如展会现场的穿线支架、农田临时灌溉管线的拐角衔接，也可以用于小型工装框架的快速搭建，比如3D打印设备的外围防护架、小型工作台的支撑腿角度调整，甚至可以用于手工DIY的各类框架结构，相比市售的标准金属铰接接头，不需要开模定制，针对特殊规格的管材可以快速调整参数生产，小批量使用的成本优势非常明显；铰接件的主体结构可以采用工程塑料加工成型，自重较轻，不会给整体框架带来过多的额外负载，同时具备足够的结构强度，满足常规轻型负载的使用需求，在铰接位置的应力集中区域做了圆角过渡处理，避免反复调整角度时出现应力开裂，延长结构的使用寿命。
