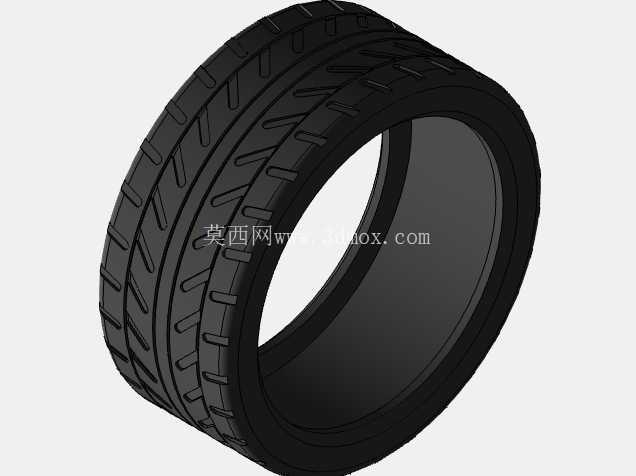

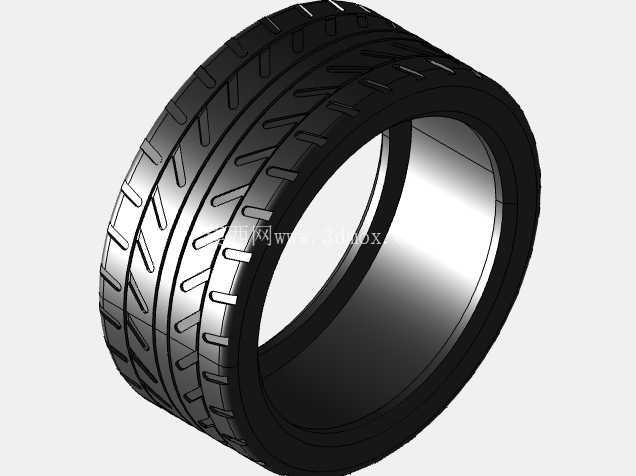

小尺寸微型橡胶轮胎结构设计

　　在小型移动载具、桌面级智能机器人以及比例模型车的行走系统设计中，轮胎作为直接与地面接触的核心承载部件，其结构合理性直接决定了设备的行走稳定性、抓地性能与运行噪音表现。本次设计的小规格轮胎，针对小负载、紧凑安装空间的应用场景做了专项结构优化，适配各类轻量化行走机构的装配需求。从实际应用场景来看，这类小尺寸轮胎可覆盖多类设备的使用需求：在1:18及更小比例的仿真汽车模型中，该轮胎可还原民用轿车轮胎的胎面纹理细节，兼顾静态展示的仿真度与动态行驶的抓地力；在桌面级巡检机器人、教育类编程机器人的行走轮组设计中，该轮胎的橡胶材质结构可有效吸收行走过程中桌面拼接缝、微小颗粒带来的振动，降低机身传感器的抖动干扰；在小型遥控玩具车的改装升级场景中，该尺寸轮胎可直接替换原厂硬塑料轮面，提升车辆在光滑瓷砖、短毛地毯等不同家居地面的通过性，减少打滑空转的概率。设计过程中首先明确了安装边界的硬约束，轮胎整体外径控制在66毫米，内径匹配51毫米的轮毂安装位，胎面宽度为28毫米，这个尺寸区间刚好适配市面上多数标准规格的微型轮毂，不需要对轮毂结构做额外修改即可完成压装，压装后胎圈与轮毂轮辋的贴合面过盈量控制在0.3-0.5毫米，既可以保证行走过程中轮胎不会与轮毂发生相对打滑，也不会因为过盈量过大导致胎圈部位长期受挤压出现开裂。

　　胎面花纹的设计没有照搬全尺寸民用轮胎的复杂沟槽结构，而是针对小负载场景做了简化优化：采用连续的周向主沟槽搭配斜向副沟槽的布局，周向主沟槽负责快速排开接触面的积水与细小灰尘，避免在光滑地面形成水膜打滑；斜向副沟槽的角度设置为45度，既可以保证轮胎前进方向的抓地力，也能兼顾转向时的侧向支撑力，减少小半径转向时的侧滑概率。胎壁厚度做了梯度设计，靠近胎圈的位置厚度增加到3毫米，提升与轮毂装配位置的结构强度，避免压装过程中胎圈被轮毂边缘割伤；靠近胎面的胎壁厚度控制在2毫米，保留适当的形变能力，在经过微小凸起路面时可以通过胎壁的轻微形变吸收冲击，不需要额外加装减震结构就能实现不错的滤震效果。

　　建模过程中对胎面花纹的细节做了圆角处理，所有沟槽的边缘都做了R0.2的圆角过渡，一方面是避免实际生产过程中尖锐边角出现应力集中导致的橡胶开裂，另一方面也能减少轮胎滚动过程中花纹块与地面摩擦产生的异响，尤其适合室内使用的机器人、玩具车等对噪音控制有要求的场景。轮胎内部的气密层结构针对无内胎的装配方式做了适配，内表面做了光滑处理，与轮毂装配后可以形成密闭的气腔，不需要额外加装内胎就能维持稳定的胎压，降低装配复杂度。从选型适配的角度来看，该轮胎的额定承载能力为5千克，单轮即可满足多数桌面级机器人、小型模型车的负载要求，四轮搭配使用时可承载15-20千克的整机重量，覆盖绝大多数轻量化移动设备的重量需求。

　　胎面橡胶的硬度设定为邵氏65A，这个硬度区间平衡了耐磨性与抓地力，既不会因为硬度过高导致抓地力不足，也不会因为硬度过低导致滚动阻力过大、磨损过快，在常规室内地面使用时可满足长期运行的耐磨要求。在装配兼容性上，轮胎的内径公差控制在±0.1毫米，与同尺寸标准轮毂的配合间隙处于合理区间，装配时不需要额外涂抹润滑剂即可顺利压装，拆卸时也不会因为过紧导致胎圈撕裂，方便后期维护更换。针对不同使用场景的特殊需求，该轮胎的结构也预留了修改空间：如果应用在对抓地力要求更高的越野场景，可以在现有胎面基础上增加更深的颗粒状花纹；如果应用在对静音要求极高的办公场景，可以将胎面花纹调整为更细密的细纹结构，进一步降低滚动噪音。整体结构设计没有冗余的复杂特征，所有尺寸参数都围绕紧凑安装、稳定行走、易装配的核心需求设定，既可以作为独立行走部件直接选型使用，也可以作为基础结构根据具体项目需求做二次修改，适配更多细分场景的使用要求。
