TTGO T型SMA接口通讯载板结构设计

项目分类:通讯工具类 发布时间:2026-01-20 ID:1125785
  • TTGO T型SMA接口通讯载板结构设计

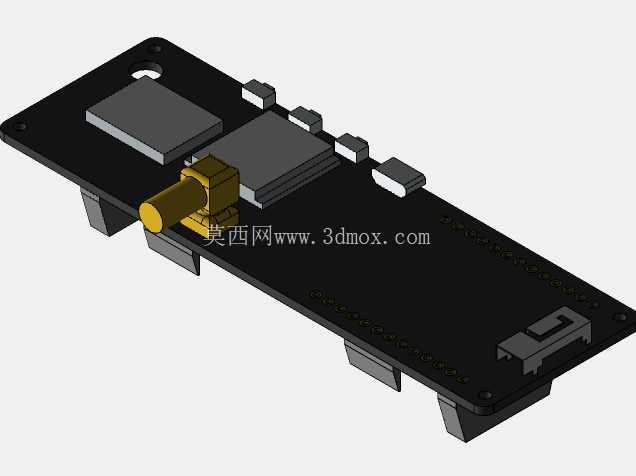

  在物联网终端、便携射频测试设备、野外数据采集节点这类需要兼顾无线信号传输稳定性与硬件集成紧凑度的场景里,这类带SMA射频接头的长条型载板结构,是很多硬件方案落地时会优先参考的结构形式。不同于常规开发板将射频接口做在板边侧方的布局,这款载板把SMA同轴接头布置在板体短边的居中位置,采用T型布局逻辑,核心处理芯片与存储模组集中排布在接头相邻的板面上,剩余长条形区域预留了排针焊接位与外设接口安装空间,这种排布方式能最大程度缩短射频走线长度,减少信号传输过程中的阻抗不连续问题,同时让外接天线的安装位置避开板上其他数字电路的电磁干扰区域,实际装机时天线可以顺着设备外壳的预留开孔垂直伸出,不会和壳体内的其他结构件产生干涉。

  从安装边界来看,板体四个角预留了标准的M2螺丝安装孔,孔位距离板边的余量控制在2.5mm,既满足PCB加工时的工艺边要求,也能适配大部分通用塑料外壳、金属屏蔽壳的安装柱间距,板体背面的支撑脚高度统一为3mm,焊接完所有表贴元件后,元件底部与安装面之间留有足够的通风间隙,避免长时间工作时热量直接传导到安装基面,也能防止背面焊点和金属安装面接触造成短路。设计过程中对元件排布做了多轮干涉校验:SMA接头的金属外壳突出板体表面的高度为8.2mm,周边3mm范围内没有布置高度超过2mm的表贴元件,避免安装SMA接头的锁紧螺母时和周边元件产生碰撞;板体末端的USB接口位置做了局部沉边处理,接口端面和板端边缘齐平,装机后外接数据线时插头可以完全插合,不会因为外壳壁厚的遮挡导致接触不良;板上的按键、指示灯位置都对应排布在板边区域,和外壳上的按键帽、指示灯导光柱位置一一对应,不需要额外加转接结构就能实现操作与状态指示功能。

  从实际用途出发,这款载板结构可以直接适配LoRa通讯、WiFi数传、蓝牙网关这类需要外接高增益天线的无线通讯模组,在工业现场的无线数据采集场景里,这种结构的载板可以直接固定在设备控制柜的DIN导轨安装支架上,SMA接头外接的吸盘天线可以吸附在柜体外壁,信号传输路径不会被金属柜体屏蔽;在便携探测设备里,长条型的板体可以顺着设备手柄的内部空间排布,充分利用狭长空间的同时,天线从手柄顶端伸出,握持时不会遮挡信号。

  结构设计上充分考虑了量产加工的工艺性:所有表贴元件的排布方向统一,波峰焊时不需要调整过炉方向就能保证焊接良率;板上的走线避让区域都做了圆角处理,避免应力集中导致的PCB板翘曲;SMA接头的固定焊盘做了加大处理,同时增加了两个金属固定孔和接头的接地引脚连通,既提升接头的焊接牢固度,频繁插拔天线时不会造成焊盘脱落,也能优化接头的接地性能,减少信号杂散。不同于很多开源硬件载板只考虑功能实现忽略结构适配的问题,这款载板的外形尺寸做了严格的边界控制,宽度控制在25mm,刚好可以适配市面上常见的25mm宽度线卡、扎带固定座,现场安装时不需要额外做固定支架就能完成布线固定;板体上预留的排针焊盘间距为标准2.54mm,既可以焊接直插排针连接外部外设,也可以焊接卧式排母叠加其他功能扩展板,堆叠扩展时上层板和SMA接头之间留有4mm的间隙,不会压到射频接头造成信号传输异常。在实际的硬件迭代项目里,参考这类结构布局可以大幅缩短结构设计周期,不需要再反复调整射频接口位置、安装孔位来适配外壳,只需要根据具体的模组参数调整局部元件的排布位置,就能快速完成可落地的硬件结构设计,尤其是在小批量定制类的通讯终端项目里,这种经过实际装机验证的布局结构,能有效减少试产阶段的结构干涉、信号干扰问题,降低打样迭代的成本。
