Seeed工作室超声波传感器安装固定支架

在嵌入式测距感知类项目的硬件搭建环节，超声波传感器的安装固定精度直接影响测距数据的稳定性，这款适配Seeed工作室超声波模块的专用支架，就是针对小批量原型开发、教学实验装置、小型智能设备集成场景设计的结构固定件。日常做AGV小车避障模块加装、开源硬件测距项目搭建、小型机器人周边感知单元部署时，很多工程师会遇到传感器直接粘贴固定易偏移、打孔安装破坏设备壳体、双探头对齐度难保证的问题，这款支架从结构根源上解决了这类安装痛点。

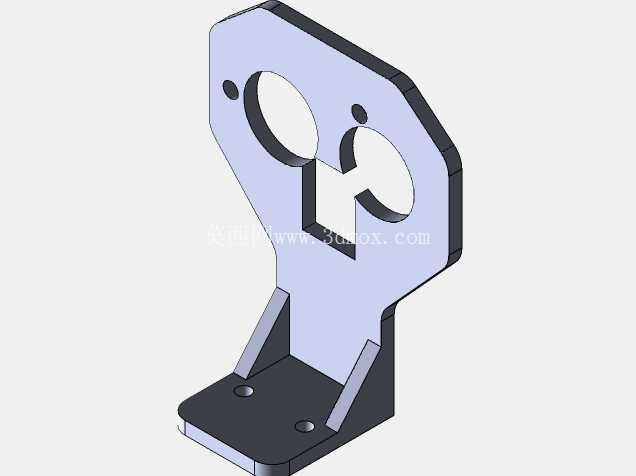

从功能特性来看，支架主体采用一体化折弯成型结构，上部的两个圆形安装孔完全匹配超声波收发探头的外径尺寸，安装时探头可直接卡入孔位，无需额外粘接即可保证两个探头的中心距符合模块设计要求，避免因探头错位导致的波束角偏移、测距盲区增大问题。孔位旁预留的两个小型定位孔，可配合M2规格螺丝将超声波模块的电路板牢牢锁附在支架立面上，防止设备移动过程中电路板晃动拉扯探头接线。下部的安装底板设置了两个沉头固定孔，安装时螺丝头部可完全沉入板面，不会出现凸起干涉传感器接线或者周边结构件的问题，底板与立面之间设置的两个三角形加强筋，从结构力学上抵消了立面受外力时的弯矩，哪怕设备运行过程中存在持续振动，支架立面也不会出现变形歪斜，保证探头始终朝向预设的检测方向。

设计思路上，这款支架没有采用多余的冗余结构，整体轮廓完全贴合超声波模块的外形边界，没有多余的外伸结构，在狭小的设备舱内安装时不会占用过多安装空间。立面中部开设的异形缺口，刚好对准超声波模块的接线引脚位置，安装完成后接线可直接从缺口处引出，不会被支架立面挤压线材，也方便后期调试时插拔接线。折弯处的圆角过渡处理，既避免了钣金加工时的应力集中问题，也防止安装调试过程中锋利的钣金边角划伤操作人员或者损坏线材表皮。

从安装边界尺寸来看，支架立面高度刚好覆盖超声波模块的整体高度，探头安装后前端面与支架立面齐平，不会出现探头被支架遮挡影响声波收发的问题；底板的长度与宽度控制在最小合理范围，两个固定孔的中心距适配常见的铝型材槽距、小型设备壳体安装孔位标准，不管是固定在2020铝型材搭建的实验框架上，还是锁附在3D打印的设备外壳上，都不需要额外打孔适配。支架整体的厚度选用常规钣金加工的常用板材厚度，既保证了结构强度，也不会因板材过厚导致整体重量过大，在小型移动机器人这类对负载重量敏感的设备上使用时，不会给行走机构带来额外的负载负担。

实际项目应用中，这款支架可适配绝大多数同尺寸的双探头超声波测距模块，不需要针对不同品牌的同规格模块重新设计安装结构，大幅缩短原型开发阶段的结构设计周期。在固定安装时，可根据检测方向需求选择底板的固定朝向，既可以正装实现水平方向的障碍物检测，也可以侧装实现斜向或者垂直方向的距离检测，安装方式灵活。相比3D打印的塑料支架，这款钣金结构的支架在长期使用过程中不会出现老化变形、温度变化导致的尺寸偏移问题，在工业现场的小型检测设备上使用时，环境适应性更强，哪怕在存在一定温度波动、轻微粉尘的工况下，也能长期保持安装精度稳定，不需要定期校准探头的安装位置。
