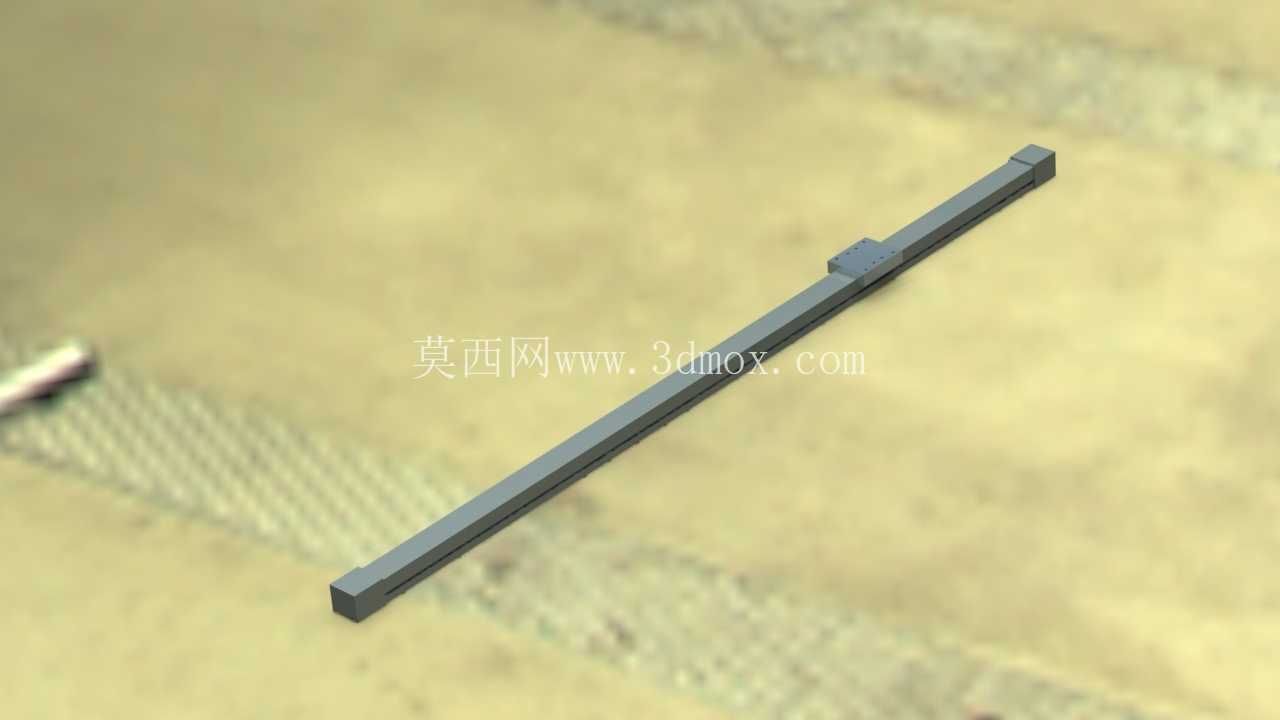

CCM直线滑动线性模组结构设计

在自动化产线搭建、小型检测设备位移台改造、3D打印运动轴升级这类需要精准直线往复运动的场景里，这类紧凑型CCM线性滑动模组是出镜率极高的基础传动部件。很多刚接触设备改造的工程师容易把它和普通滚珠直线导轨混淆，实际上这类集成式模组把滑动滑块、型材基座、内置导向轨做了一体化设计，不需要额外搭配安装基准面做复杂的平行度校准，对小设备的快速组装非常友好。

从实际使用的角度看，这类模组最常被用在行程不超过1米、负载在5公斤以内的轻载直线传动场景，比如视觉检测设备的镜头横移工位、小型点胶机的Z轴升降结构、自动扫码装置的往复移动架，甚至不少桌面级自动化实训平台也会选用这类模组做运动执行件。它和重型滚珠丝杆模组的核心差异在于，这类CCM模组多采用滑动摩擦副配合内置的同步带或者丝杆传动，整体自重更轻，安装时不需要额外加工厚重的安装底板，直接通过基座上预留的沉头孔就能锁附在铝型材框架上，对安装空间的占用非常克制。

做这个模型的结构设计时，首先要考虑的是安装边界的适配性：基座采用标准宽度的铝挤型截面，两侧预留的安装槽可以直接适配常规的工业铝型材螺母，不需要额外做转接件；滑块部分的安装面做了统一的孔位布局，能直接兼容市面常见的小型负载安装板，不管是装气动吸盘、小型焊枪还是检测探头，都不需要重新打孔适配。导向部分的设计没有采用外露的钢珠导轨结构，而是把导向接触面做在型材基座的内侧，能减少车间里的粉尘、切削碎屑掉落到摩擦副里造成的滑动卡顿，这一点在机加工车间的辅助上料装置里实用性很强，日常维护只需要定期在滑动接触面涂抹少量润滑脂就能长期稳定运行。

尺寸设计上，这类模组的截面高度控制得很低，不会过多占用设备的垂直方向空间，对于那些对安装厚度有严格限制的紧凑型设备来说，比堆叠安装的导轨+滑块组合要省出至少三分之一的垂直空间。滑块的行程限位做了内置的缓冲设计，在模组两端的极限位置预留了缓冲垫安装位，避免滑块高速运行到端部时发生硬碰撞造成结构松动，很多工程师自己DIY设备时经常忽略限位缓冲的设计，用这类成品模组就能直接规避这个问题。

从建模的细节来看，整个模型把基座的型材拔模角度、滑块的安装孔沉头深度、端部的端盖固定孔位都做了还原，不是那种简化的示意模型，做设备布局时可以直接调取这个模型来做干涉检查：比如要在模组滑块上装一个小型气缸，就能直接在装配体里核对气缸伸出时会不会和模组基座、周边的型材框架发生碰撞，不需要自己重新测绘建模。另外模型里的滑动接触面做了单独的面区分，后续做有限元受力分析时，可以直接给这个面施加摩擦约束，模拟实际滑动时的受力变形情况，对做结构校验来说非常方便。

不少做小型非标设备的工程师在选型时，经常会忽略模组的侧向负载能力，这类CCM线性模组的侧向承载能力比垂直负载要低，所以在设计安装布局时，尽量让负载的重心落在滑块的中心轴线上，避免偏载造成滑动面的不均匀磨损，这个模型里滑块的安装面中心和模组的导向中心是完全重合的，在装配时只要把负载的重心对齐这个中心位置，就能最大化延长模组的使用寿命。另外在做走线设计时，这类模组一般会在基座侧面预留拖链安装槽，模型里也还原了这个槽位的尺寸，做装配时可以直接搭配对应尺寸的微型拖链来布置动力线和信号线，不会出现走线和滑块运动干涉的问题。

和那种需要自己组装的导轨滑块组件比，这类一体化模组的组装精度一致性更好，不需要现场调试导轨的平行度，只要把基座锁附在平整的安装面上就能达到出厂的滑动精度，对于小批量设备组装来说能省下不少调试时间。建模的时候特意把各个零件的配合公差做了符合实际加工的设置，比如滑块和基座之间的滑动间隙、端盖和基座的配合止口尺寸，都和实际量产的零件尺寸一致，用来做工程图输出或者BOM表制作都能直接参考，不会出现模型尺寸和实际零件脱节的问题。
