六轮齿轮电机驱动相扑机器人结构设计

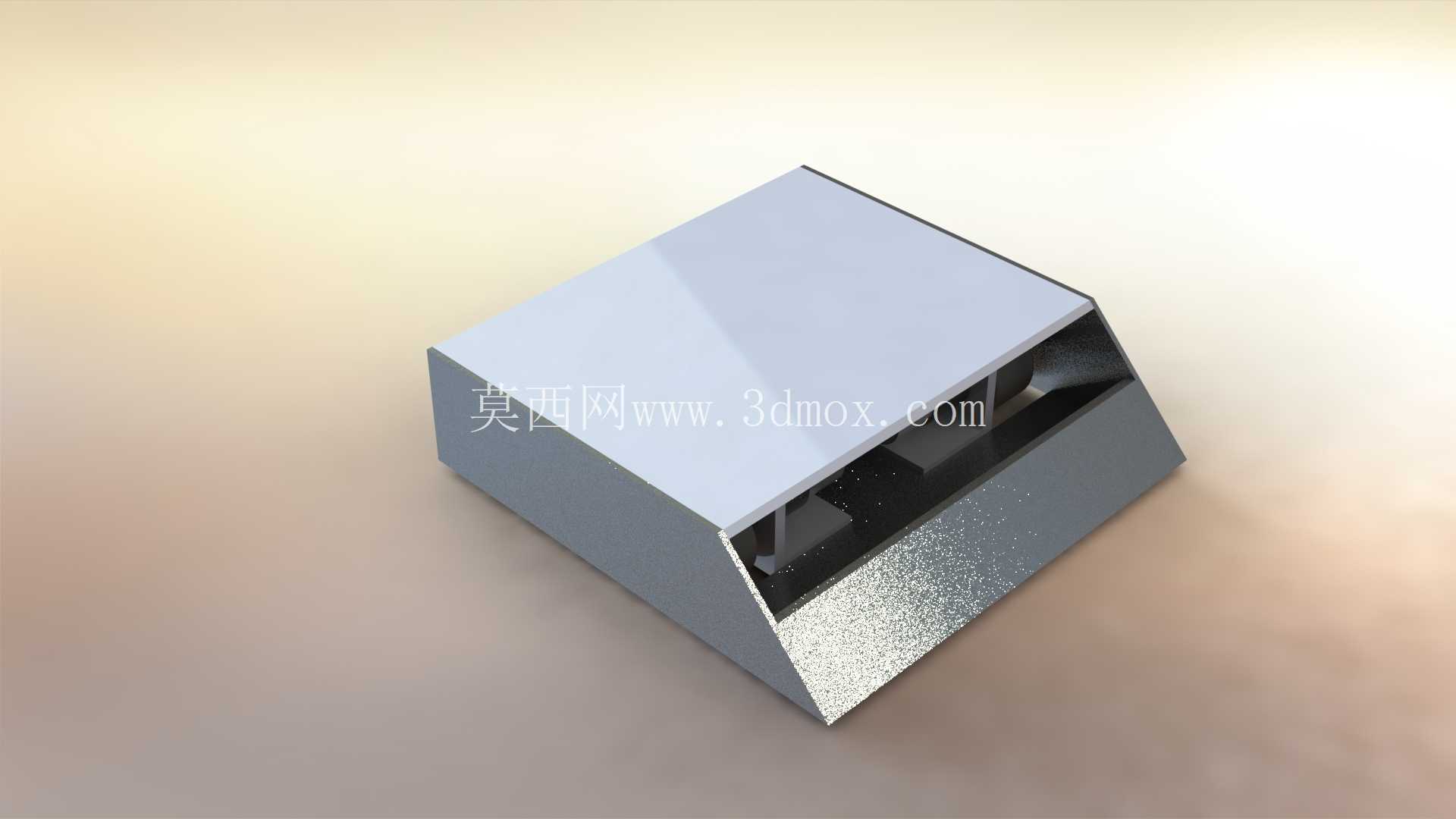

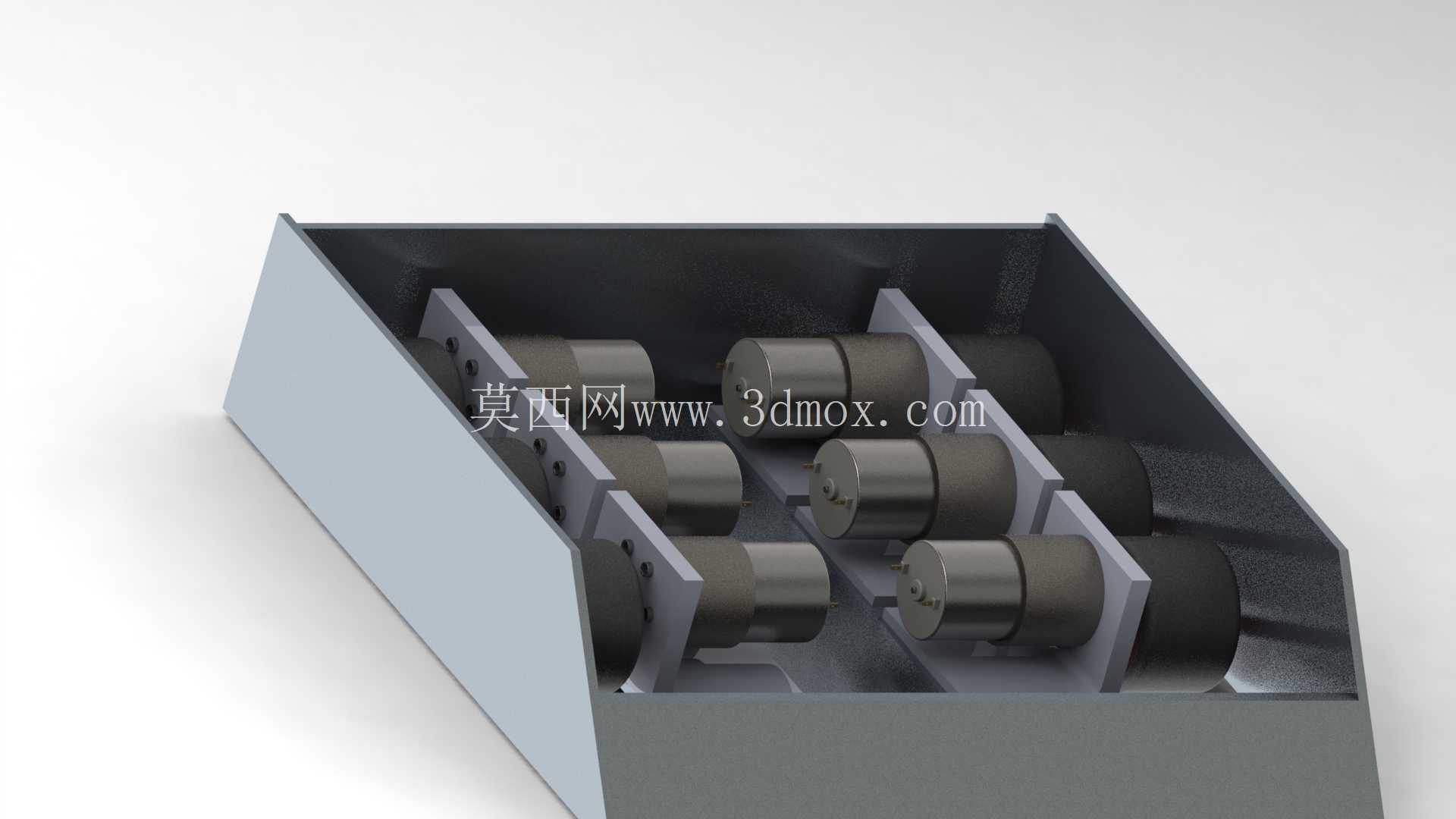

这款轮式相扑竞技机器人的结构设计，核心围绕对抗类机器人竞技场景的实战需求展开，区别于常规巡检、搬运类移动机器人，其设计逻辑完全服务于短距离对抗中的推力输出、姿态稳定性与边界附着力。整机采用开放式槽型底盘承载结构，外围一体式围板既作为传动组件的防护结构，也承担对抗过程中的侧向受力传导，避免轮组、传动件在碰撞中直接受冲击损坏。

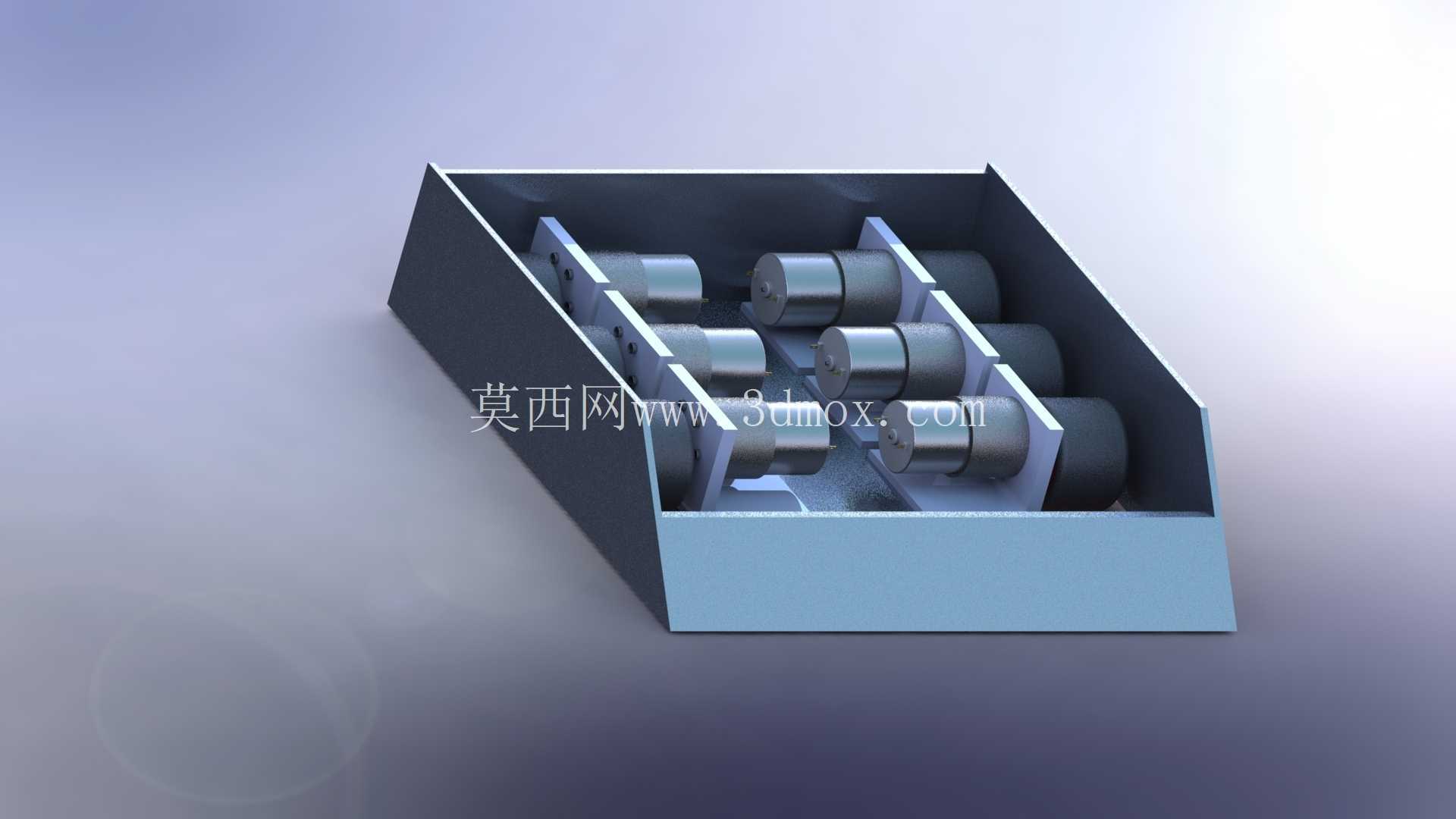

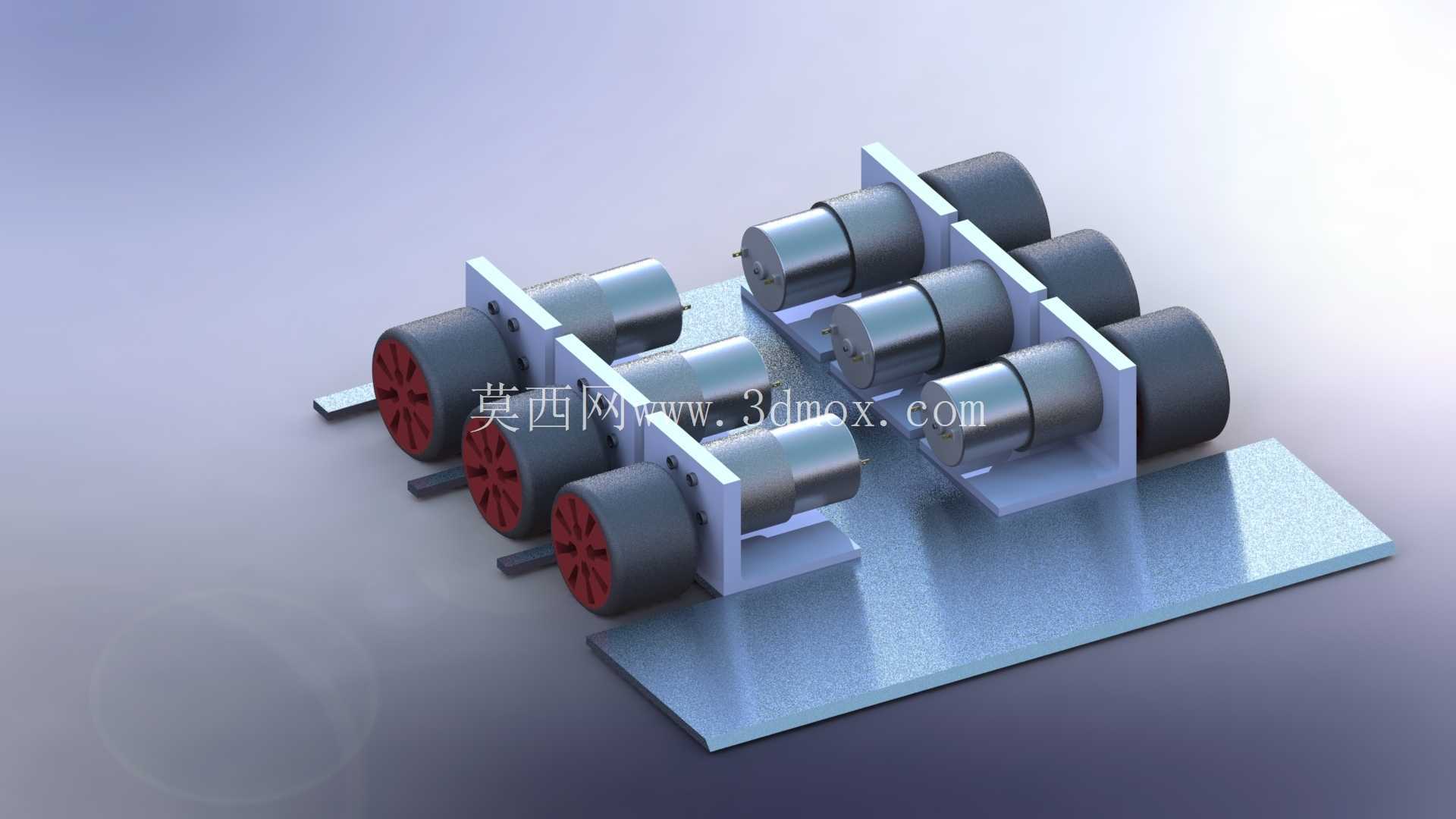

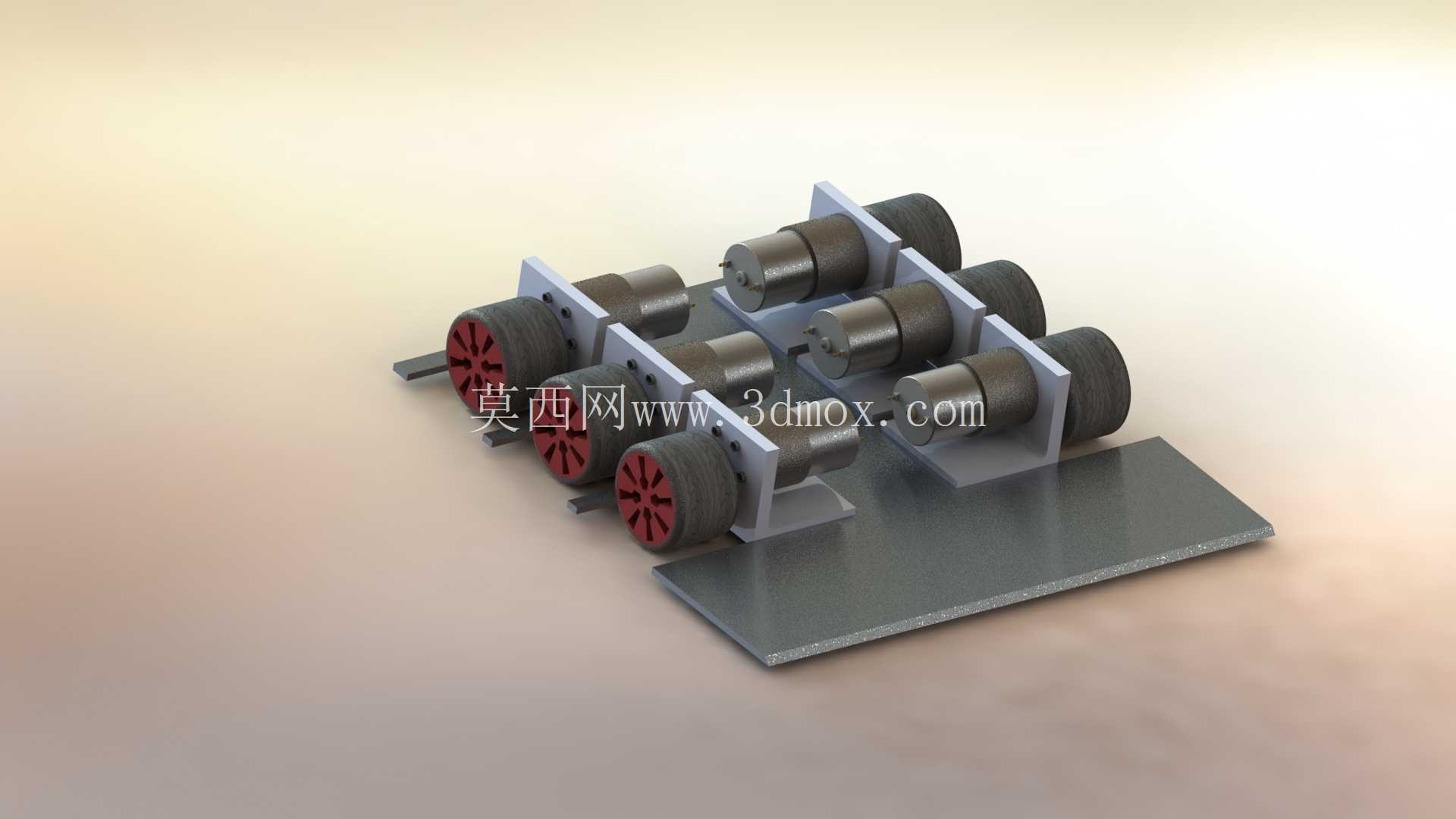

动力传递路径采用齿轮直连驱动方案，六只驱动轮沿底盘纵向分三列对称布置，每列两只轮体通过同轴齿轮组与驱动电机输出端啮合，省去了额外的传动连杆、同步带等易损部件，动力传递效率更高，在对抗推挤过程中不会出现传动打滑、动力损耗的问题。每侧轮组的安装座都设计有可微调的安装孔位，装配时可根据轮体材质的摩擦系数差异，调整轮组的下压力度，保证六只轮体与接触面的压力均匀，避免出现单轮悬空、驱动力分配不均的问题。

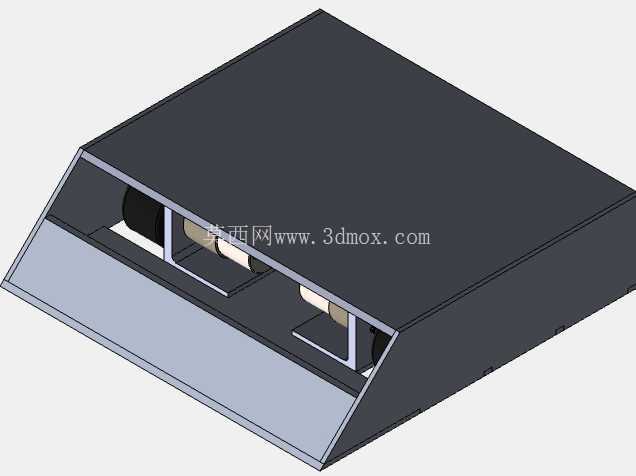

整机外形尺寸控制在500x500毫米的正方形边界内，完全匹配常规相扑机器人竞技赛事的组别尺寸要求，底盘高度经过反复校核，既保证了足够的底部通过间隙，避免场地微小凸起造成卡滞，又尽可能降低整机重心高度，在侧向推挤时不容易出现倾翻。底盘围板的前端采用小角度倾斜设计，对抗过程中可以借助对方机器人的底部间隙，将抬升力作用于对方底盘下部，破坏对方轮体与地面的附着力，这也是相扑类机器人核心的对抗结构设计要点。

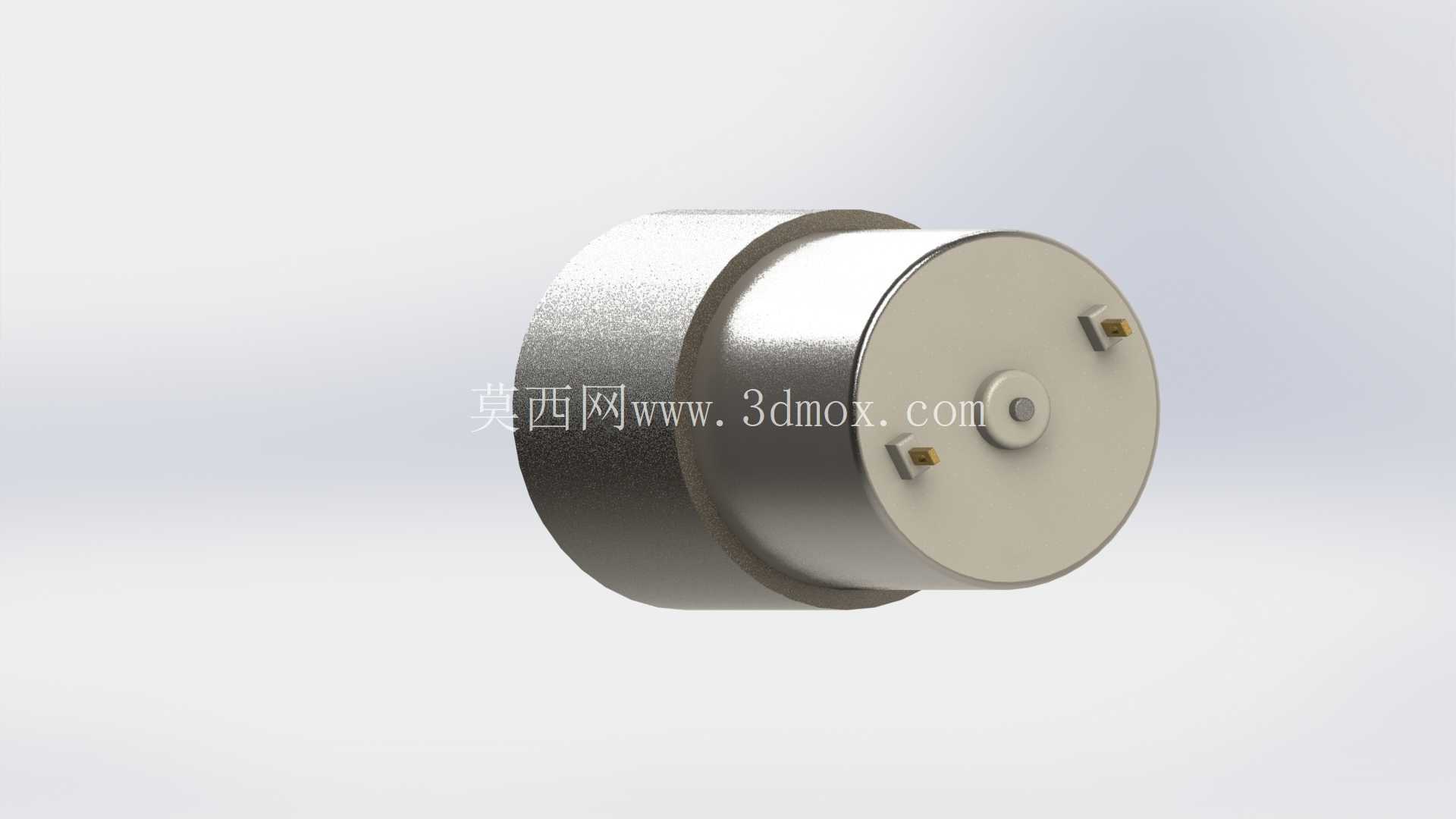

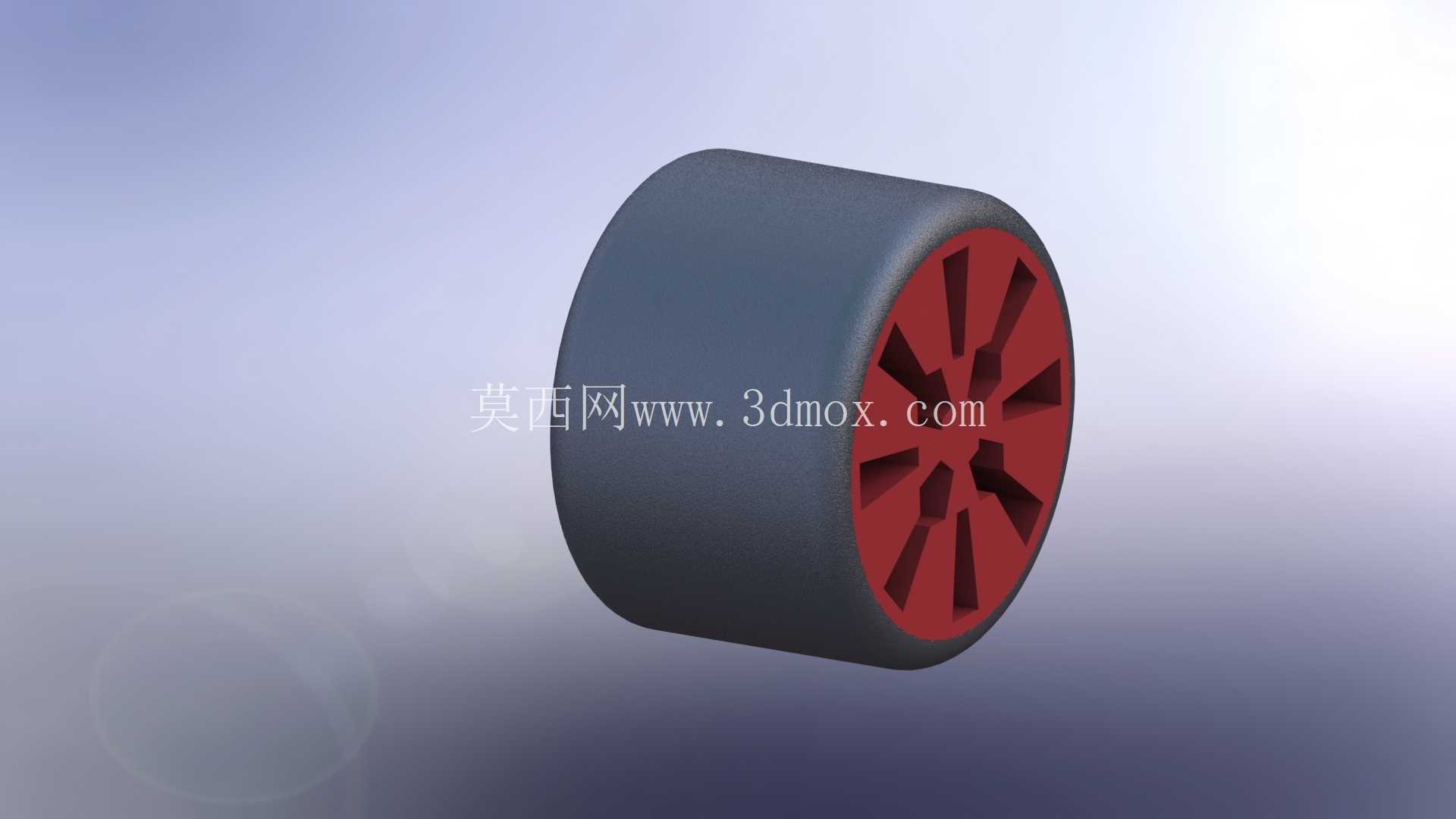

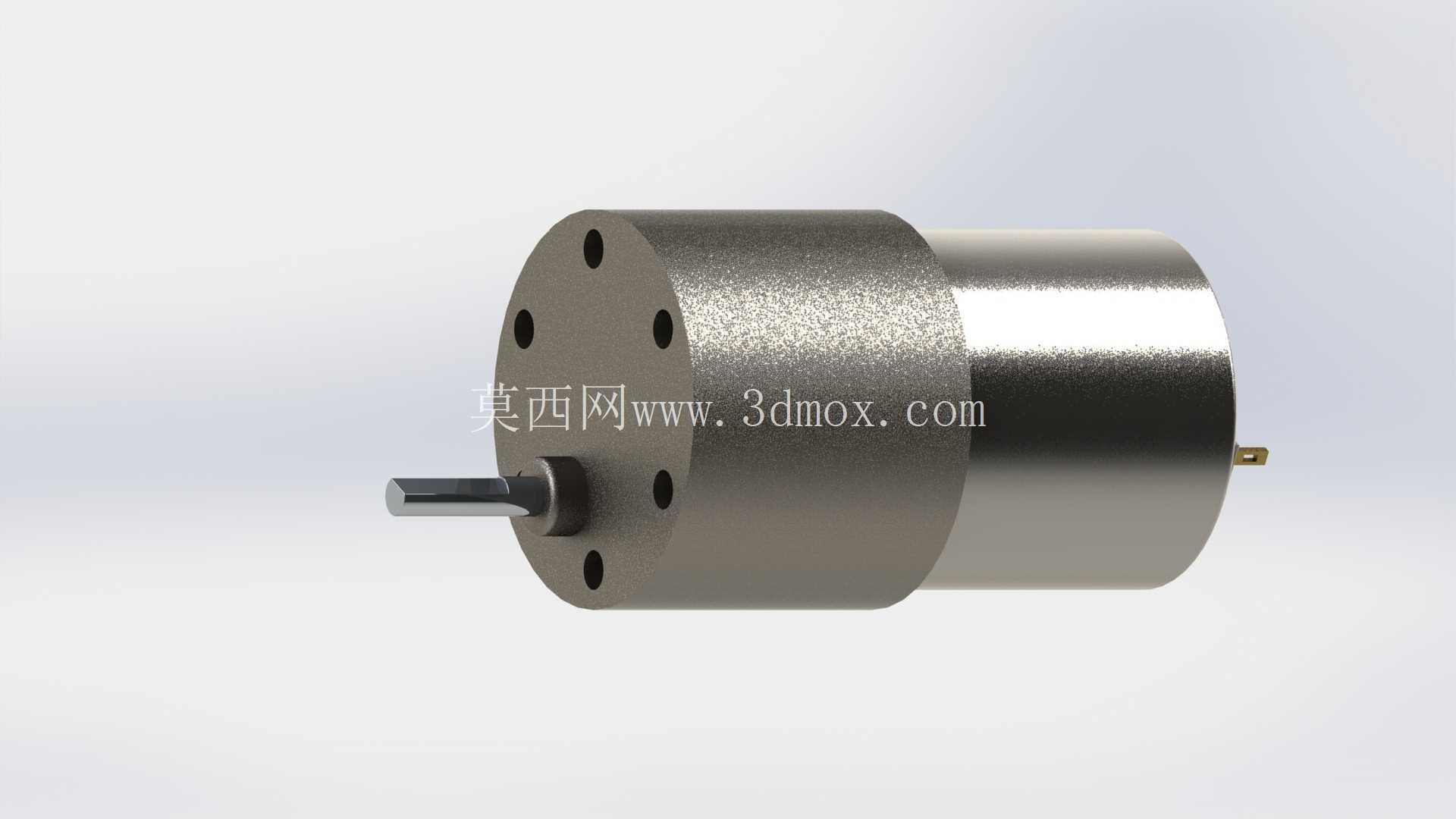

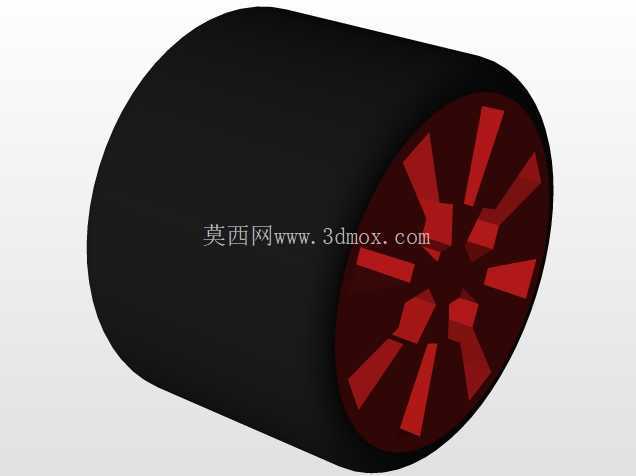

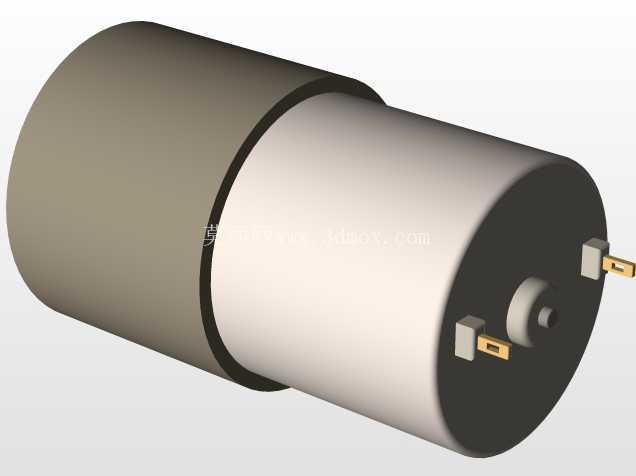

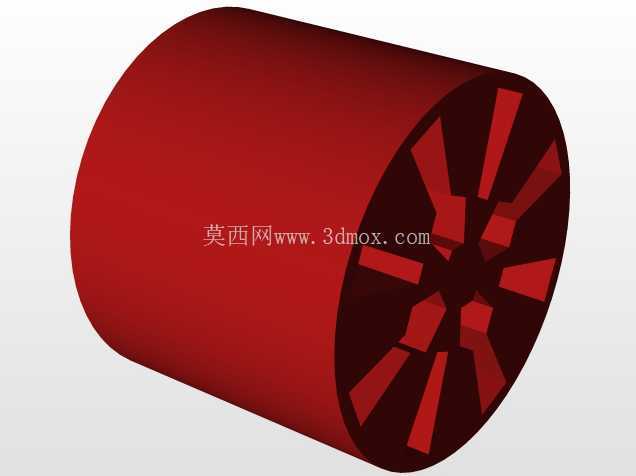

从结构建模的细节来看，所有电机安装位都设计有定位止口，装配时无需额外调整同轴度，齿轮啮合间隙可以通过安装座的微调螺栓控制在合理范围，既避免间隙过大造成传动冲击噪音，也防止间隙过小导致齿轮运转卡滞、磨损加剧。轮体采用内嵌金属轮毂、外包高摩擦系数材质的结构，轮毂与传动轴之间采用D型截面配合，传递大扭矩时不会出现轮体与轴相对转动的问题。底盘内部的走线空间预留充足，电机供电线、传感器信号线可以沿围板内侧的走线槽布置，避免运动过程中线路被传动部件剐蹭，也不会在对抗碰撞中出现线路脱落的问题。

在实际应用场景中，这类机器人主要用于青少年工程实践竞技、高校机械创新赛事对抗，结构设计上充分考虑了拆装维护的便捷性，整个底盘仅通过少量紧固件连接，拆解时不需要复杂工具即可快速更换电机、轮体等易损部件。不同于追求移动速度的竞速类机器人，这款相扑机器人的传动齿比经过匹配设计，电机输出的高转速经过齿轮组减速后，轮端可以输出足够大的扭矩，保证整机20公斤自重下可以获得足够的推挤力，在对抗中能够将同等重量级别的对手推出场地边界。

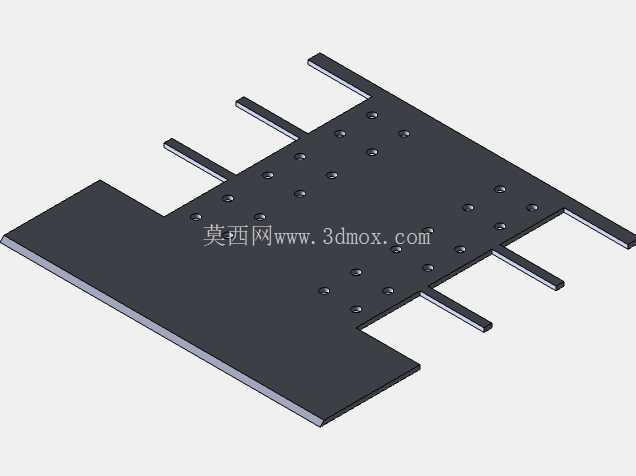

建模过程中对所有配合面都做了公差预留，比如齿轮啮合的侧隙、轮轴与安装孔的转动间隙、电机止口的装配公差，完全符合实际机加工与装配的工艺要求，不会出现建模时配合完美、实际加工后无法装配的问题。底盘的承载结构做了等强度优化，在受力集中的电机安装位、轮组支撑位适当增加了材料厚度，非受力区域则做了减重挖空设计，在保证整体结构刚性的前提下控制整机自重，避免超出赛事组别重量限制。围板的边角都做了圆弧过渡处理，既避免装配调试过程中尖锐边角划伤操作人员，也符合竞技赛事的安全规范要求，不会在对抗过程中对对方机器人造成结构性损坏。
