FRC赛事用多功能物料输送拾取机器人结构

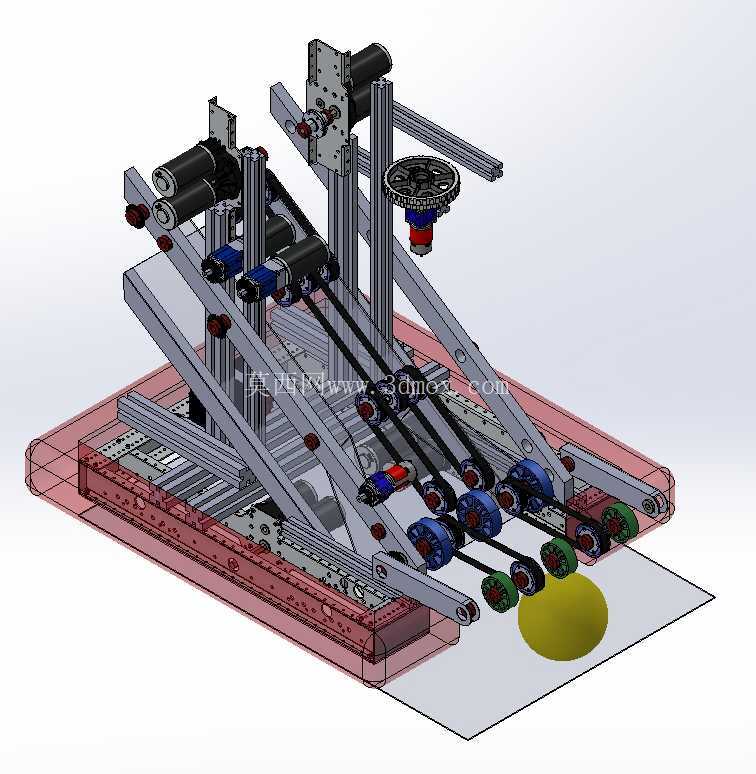

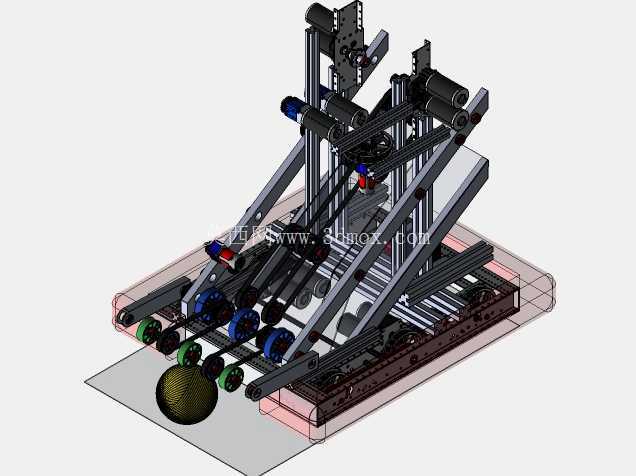

　　这套结构针对青少年机器人竞赛的场地作业需求开发，核心解决赛事过程中地面目标物料的快速拾取、定向输送与高位投放的全流程动作需求，整体机架采用工业铝型材搭建，兼顾加工装配效率与结构调整灵活性，适配竞赛备赛阶段频繁的方案迭代需求。从作业逻辑来看，底部的多组辊轮输送组件直接对接地面拾取端，拾取到的圆形物料通过带传动结构沿倾斜布置的输送轨道向上传递，轨道两侧的导向限位结构可避免物料在输送过程中出现偏移、卡滞，即使机器人在场地内快速移动产生振动，物料也能稳定保持在输送路径内。上部的抬升机构采用双立柱铝型材作为导向支撑，配合带传动组件实现末端执行器的上下位移，可将输送到位的物料抬升到不同高度的投放位置，覆盖赛事中不同高度的得分目标区域。

　　设计阶段优先考虑了结构的模块化拆分，整个机器人按功能划分为底盘机架、拾取输送段、抬升投放段三个独立模块，各模块之间通过标准紧固件连接，备赛过程中可单独对某一模块进行调试、修改甚至更换，无需拆解整台设备，大幅压缩调试周期。底盘部分采用半包围的透明护板结构，既可以对内部的传动带、辊轮等运动部件形成防护，避免场地内的杂物、线缆卷入传动结构造成故障，也不会过度增加整体重量，护板上预留的安装孔位可根据配重需求灵活加装配重块，调整整机重心位置，避免机器人快速启停、转向时出现侧翻风险。

　　传动系统全部采用标准同步带与带轮配合，相比齿轮传动具备更好的容错性，装配时不需要严格控制中心距的加工精度，即使铝型材拼接存在少量尺寸误差，也可通过张紧结构调整带的张紧度，保证传动效率；同时同步带传动具备一定的缓冲能力，在拾取物料遇到卡滞时可通过带的微量打滑保护驱动电机，避免堵转烧损。安装边界方面，整机底部的安装平面完全适配赛事规则限定的机器人起始尺寸要求，所有向外伸出的结构在初始状态下均不超出规则限定的外轮廓尺寸，抬升机构完全收回时整体高度满足起始区的高度限制，不会出现赛前检录不合格的问题；输送段的倾斜角度经过反复调试，既保证物料可以依靠重力辅助沿轨道上行，降低驱动电机的负载，也不会因为角度过陡导致物料回退。

　　驱动电机的安装位置全部布置在机架的中下部，进一步降低整机重心，提升机器人移动过程中的稳定性，电机输出端直接对接主动辊轮与抬升机构的主动带轮，减少中间传动环节的动力损耗。末端拾取端的辊轮采用包胶处理，增大与物料表面的摩擦力，即使表面存在少量灰尘的物料也能被可靠卷入输送通道，不会出现打滑漏拾的问题。整个结构的所有外露运动部件均做了倒角处理，避免竞赛过程中剐蹭场地设施或者其他参赛机器人，同时也能减少备赛调试过程中对操作人员的划伤风险。在结构强度校核阶段，针对抬升机构满载工况下的立柱变形量做了仿真验证，双立柱的支撑结构可将满载抬升时的顶端变形量控制在允许范围内，保证投放位置的精度，不会因为结构变形导致物料投放偏离目标区域。
