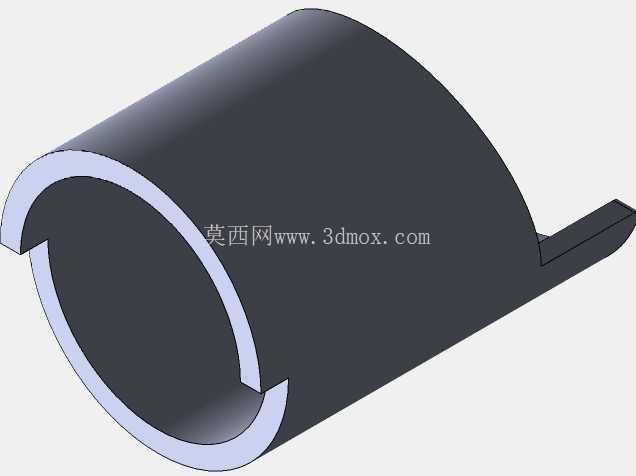

气缸驱动多通道轴承分料送料结构

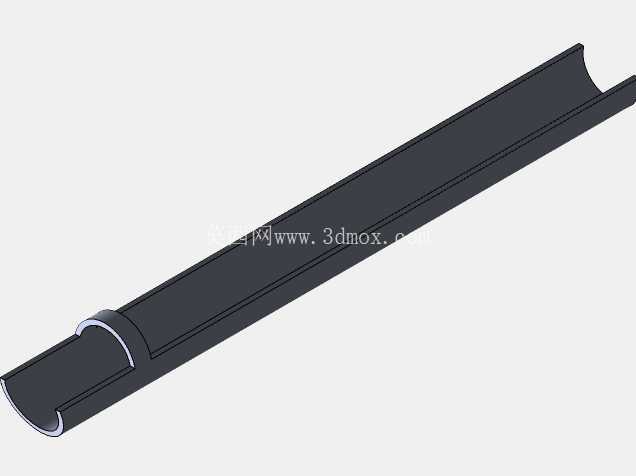

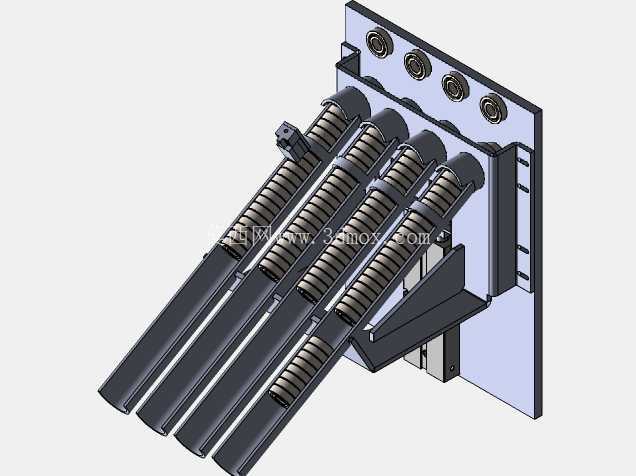

　　在轴承装配、小型精密零件分拣的自动化产线环节，轴承类回转零件的有序上料一直是影响产线节拍的关键节点，这类零件因自身圆柱面光滑、堆叠后易卡滞的特性，传统振动盘直振送料往往存在出料节拍不稳定、单次出料数量难精准控制的问题，这套多通道轴承送料结构正是针对这类痛点设计的定向分料送料单元。从结构布局来看，整套机构采用立式安装板作为承载基准，安装板上预留了成排的固定安装孔，可直接适配不同规格的型材机架安装位，安装板正面平行排布四路送料通道，每一路通道都匹配对应规格轴承的外径尺寸做了限位槽设计，槽宽略大于轴承外径0.2-0.3mm，既保证轴承能靠自重沿倾斜通道顺畅下滑，又避免轴承在槽内发生偏斜、卡滞。

　　倾斜布置的通道角度经过反复校核，角度过小会导致轴承下滑动力不足出现滞停，角度过大则会让轴承下滑速度过快产生撞击磕碰，最终选定的倾斜角度能让轴承在无额外动力辅助的前提下，以稳定的速度逐次滑向分料工位。每一路通道的中段都套装了压缩弹簧作为缓冲复位元件，配合通道末端的气缸驱动分料挡块，实现单次指定数量轴承的延迟放行。实际作业过程中，堆叠在通道内的轴承靠自重依次排列下滑，当气缸接收到上位机的出料信号时，驱动挡块动作，先阻挡住后续待出料的轴承列，再放行前端预设数量的轴承至出料工位，待出料动作完成后气缸复位，弹簧带动挡块回到初始位置，后续轴承继续下滑补位，完成一个送料循环。

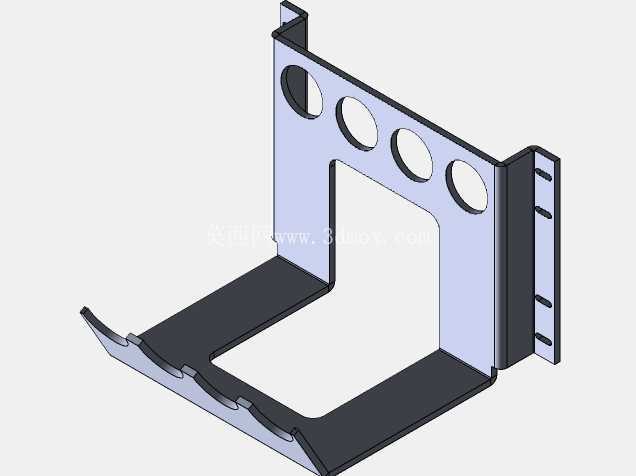

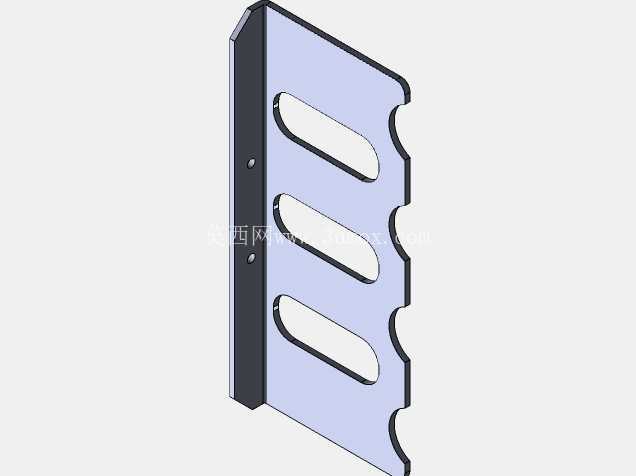

　　这种分料逻辑从根源上避免了多轴承同时出料、叠料卡料的问题，四路并行的通道设计可以同时对应四个装配工位的上料需求，相比单通道送料结构，能将同节拍下的上料效率提升三倍以上。从安装边界来看，整套机构的安装板采用平直钢板加工而成，所有安装孔位的孔距都按照通用工业铝型材的安装间距做了标准化设计，不需要额外做转接板就可以直接固定在设备机架的立面上，通道部分向外伸出的长度经过优化，不会和周边的装配机械手、移载机构产生运动干涉，倾斜通道下方预留的三角加强筋结构，能有效抵消长通道满料状态下的下弯形变，保证长期运行后通道的直线度不会出现偏差。

　　设计过程中特意将气缸的安装位布置在安装板的侧方空位，没有占用通道上方的空间，既方便后期维护时更换气缸、调整挡块行程，也不会影响上方料仓的落料对接。和传统的轴承送料结构相比，这套结构没有采用复杂的传动齿轮、同步带结构，所有运动部件只有气缸和配套的挡块、复位弹簧，运动副数量少，日常维护只需要定期检查弹簧弹力、给挡块滑动面加注少量润滑脂即可，故障率远低于多连杆式的分料结构。针对不同厚度规格的轴承，只需要调整气缸的行程参数，就可以改变单次放行的轴承数量，不需要更换整套通道结构，适配性更强。在小型轴承装配线、轴承检测分选设备的上料环节，这套送料结构可以直接对接振动盘的出料口，将振动盘无序送出的轴承整理成单列有序的排列，再按照设定的节拍逐次定量送出，完全能满足每分钟30-60次的出料节拍需求，不会出现漏料、多料的情况。通道的内壁做了倒角处理，轴承滑入时不会被锐边刮伤表面，对于表面精度要求高的精密轴承也能适配。整套结构的所有受力部件都做了刚度校核，安装板的厚度、加强筋的焊接位置都经过受力仿真验证，即使满料状态下长期运行，也不会出现结构变形导致的送料卡滞问题。
