多组啮合行星齿轮传动结构设计

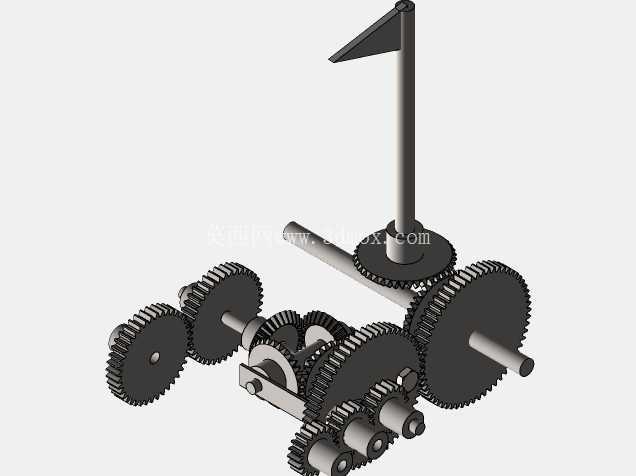

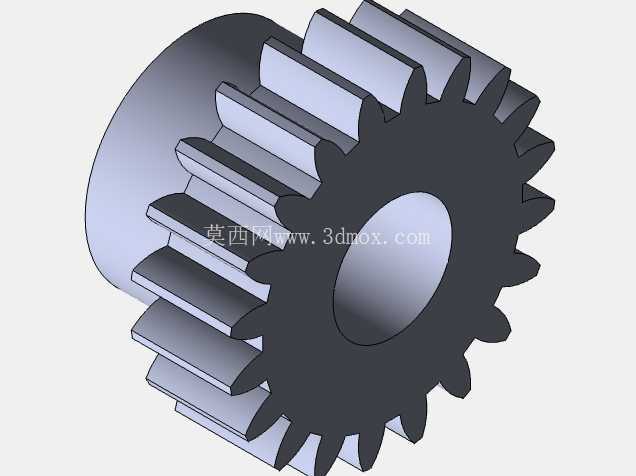

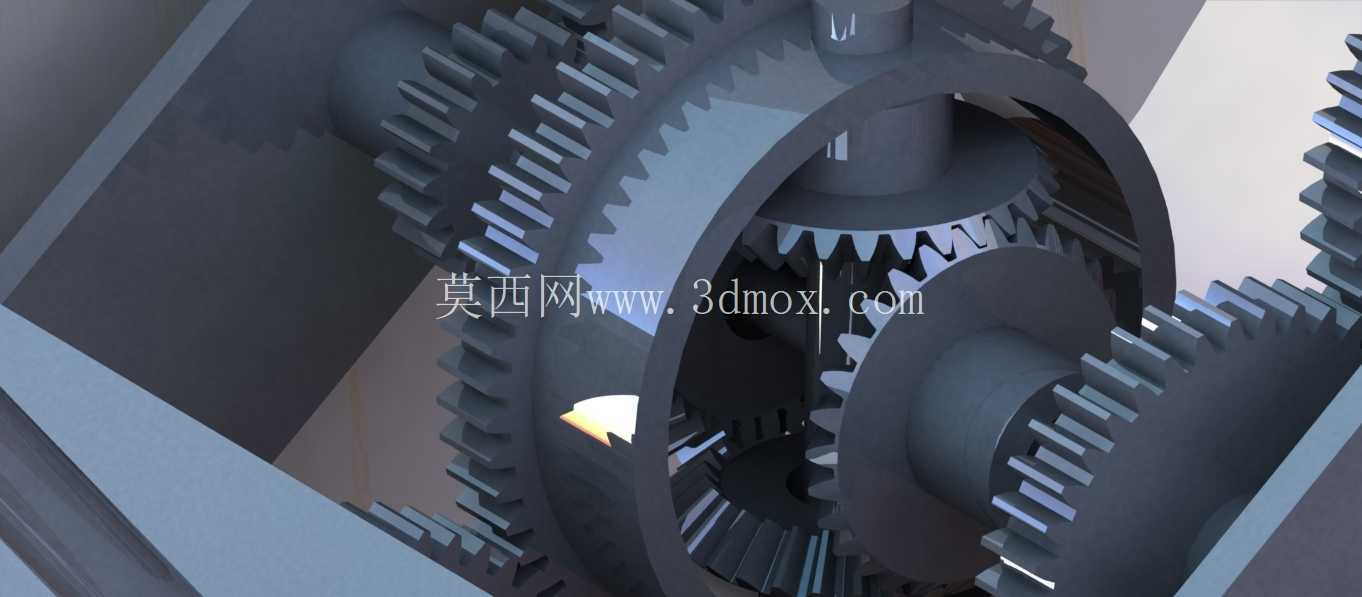

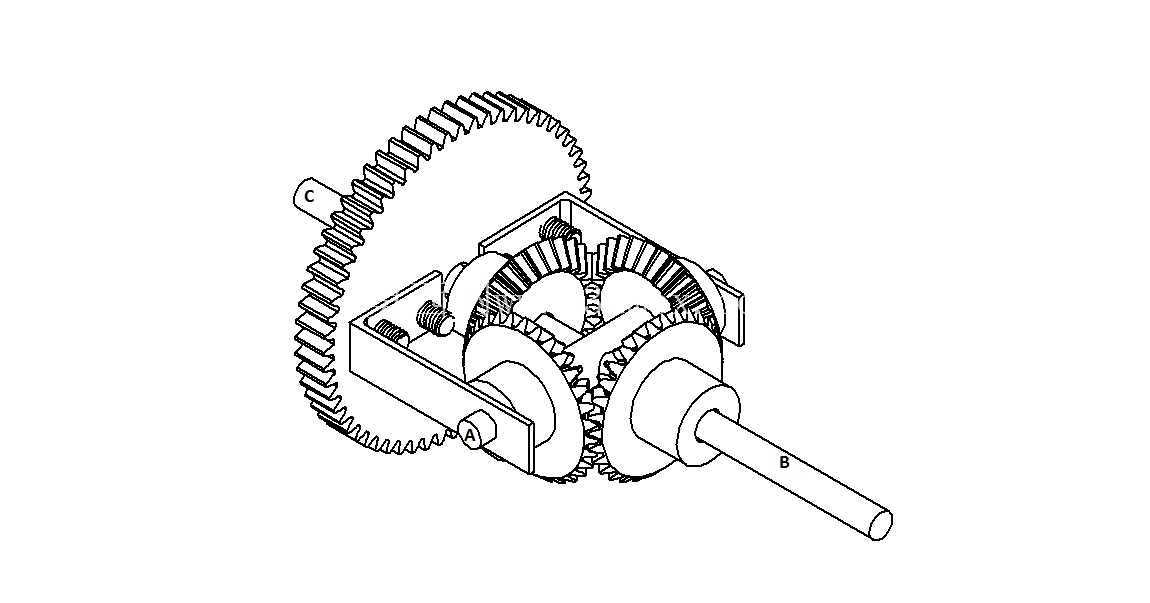

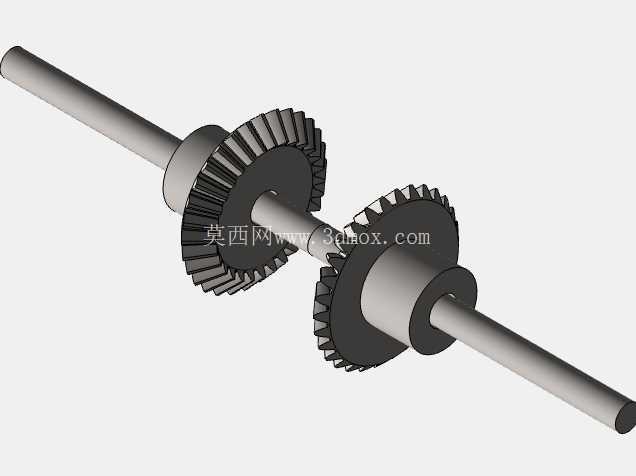

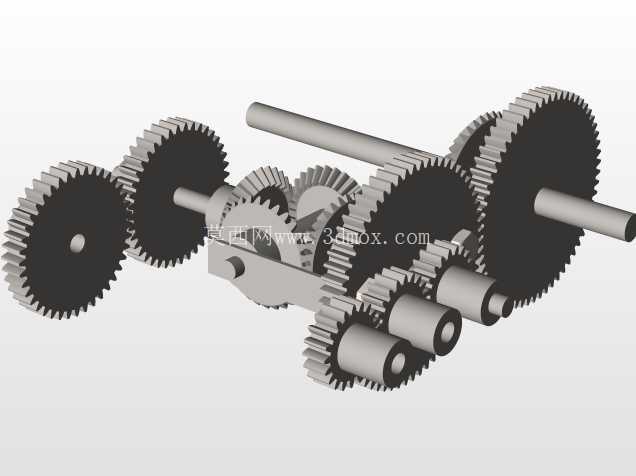

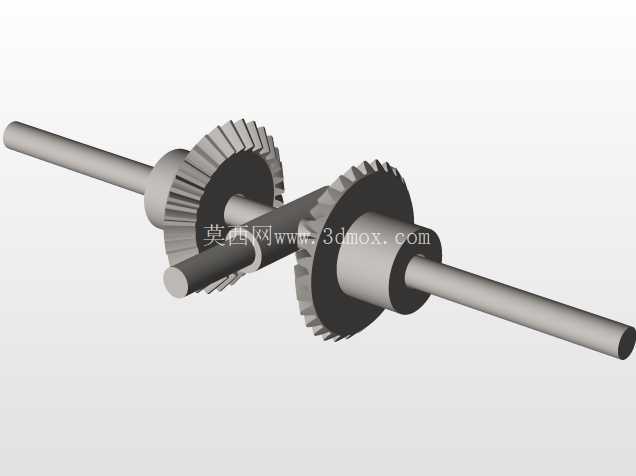

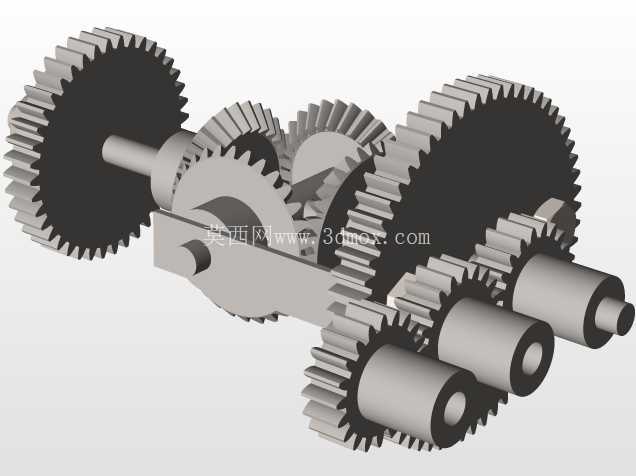

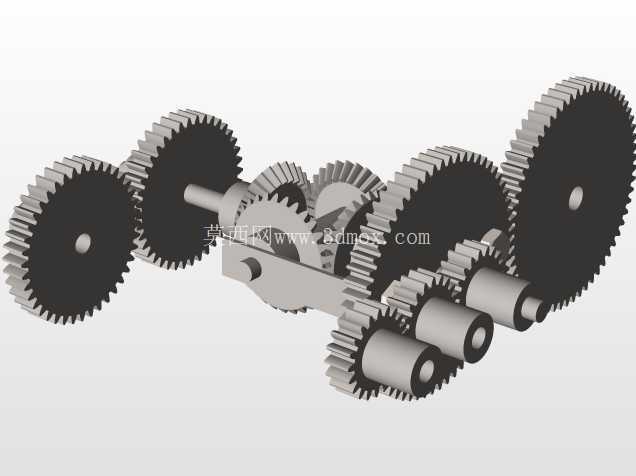

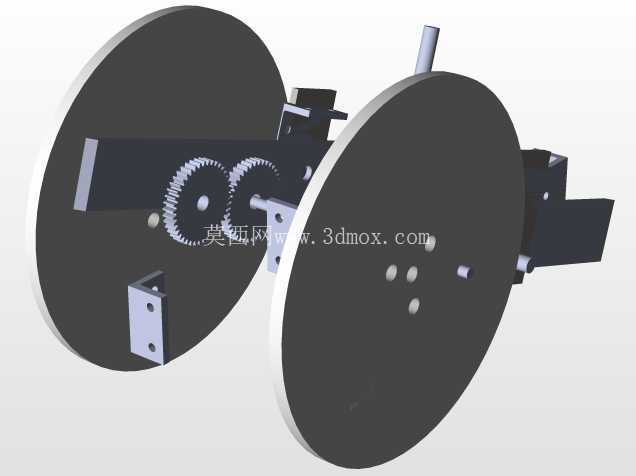

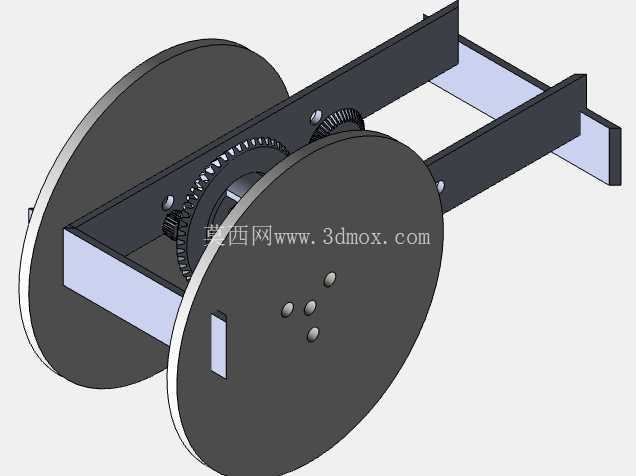

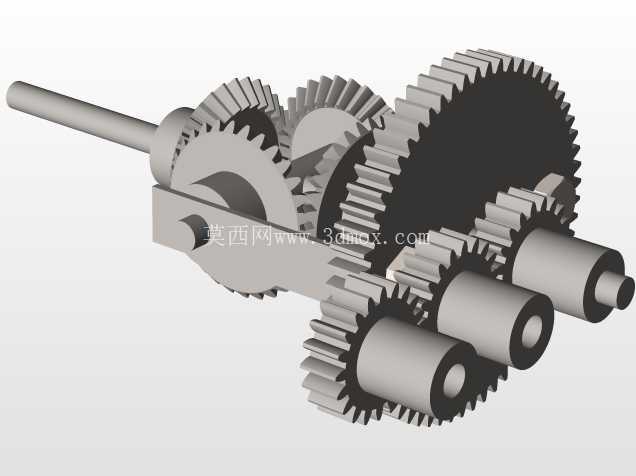

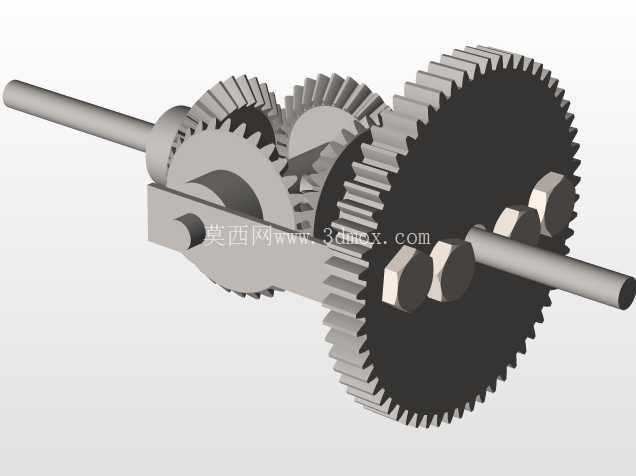

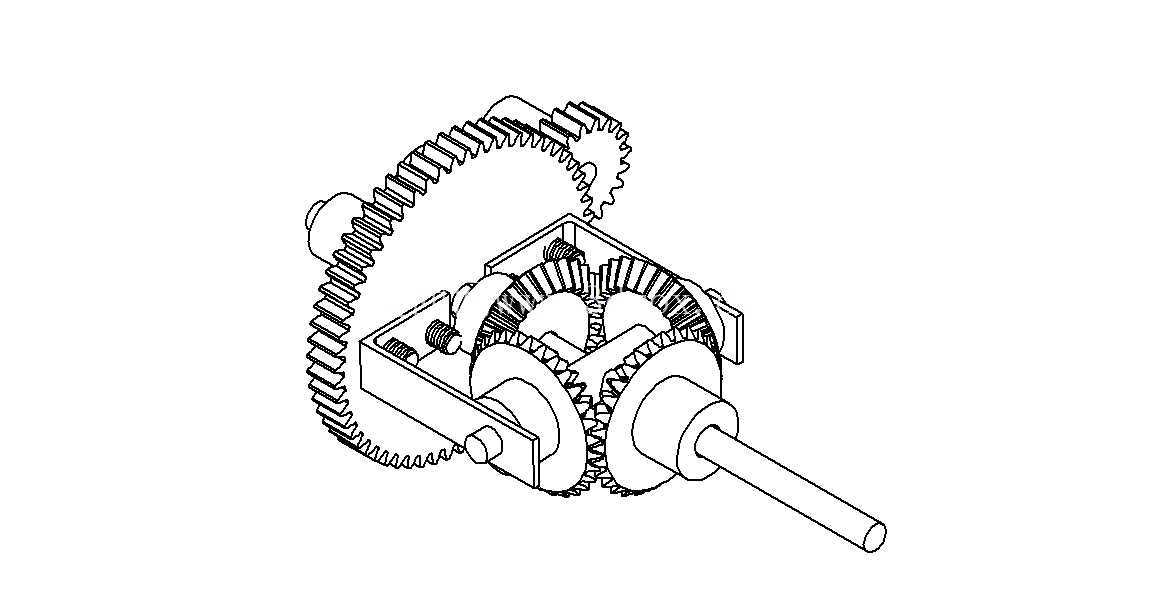

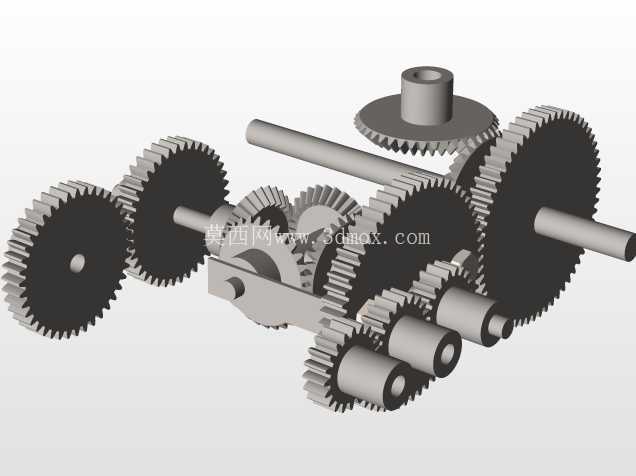

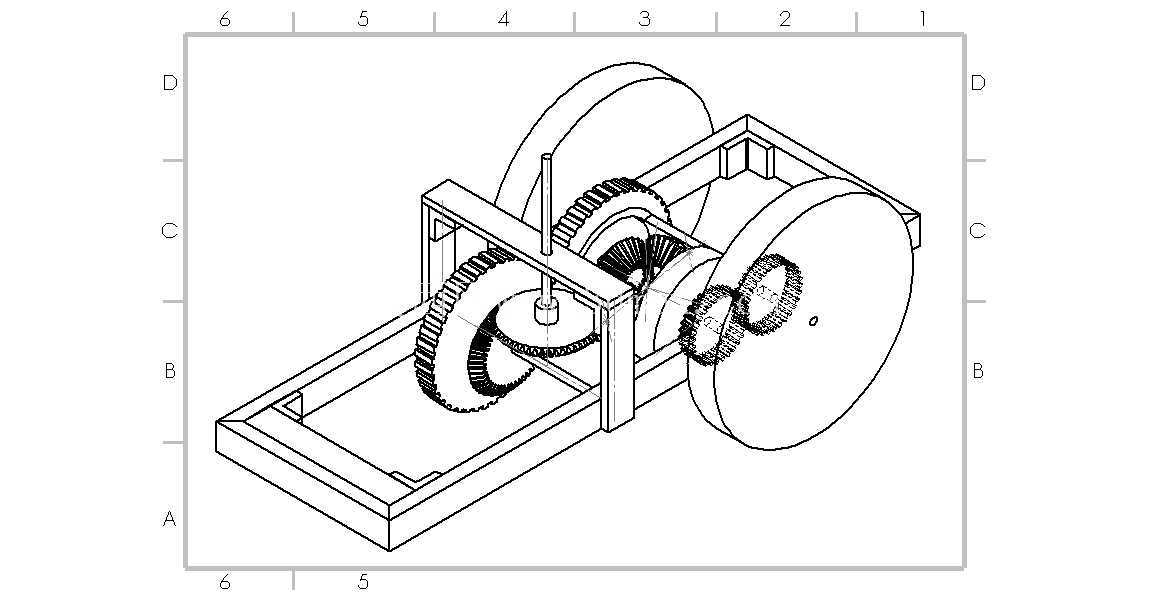

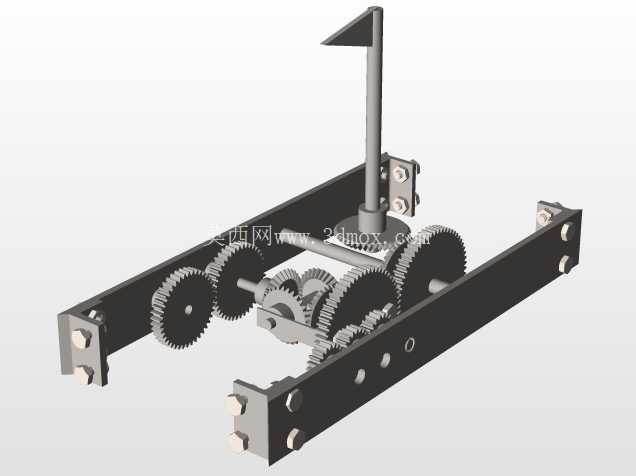

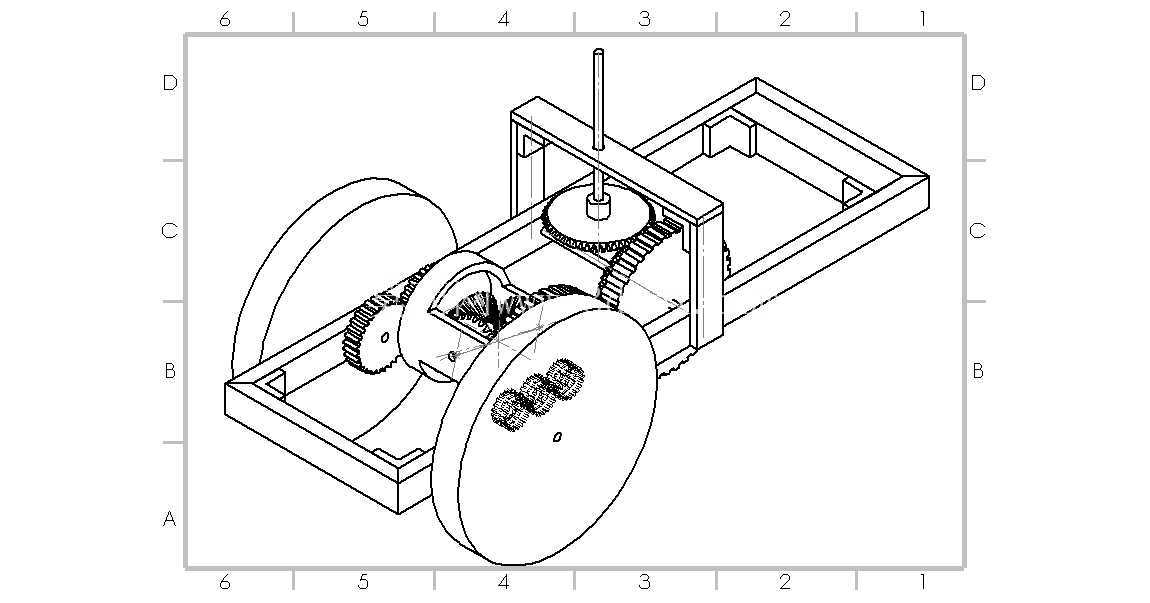

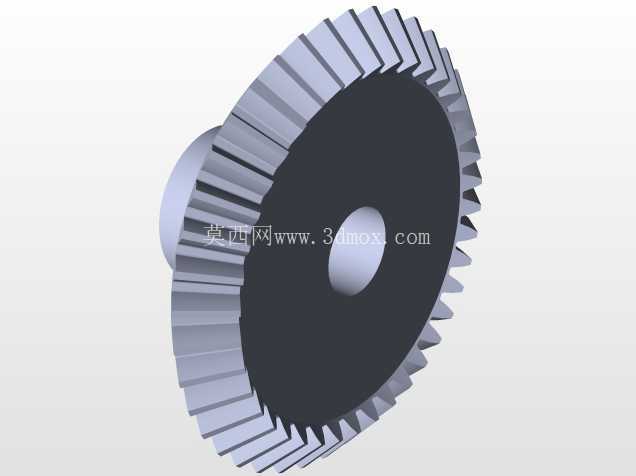

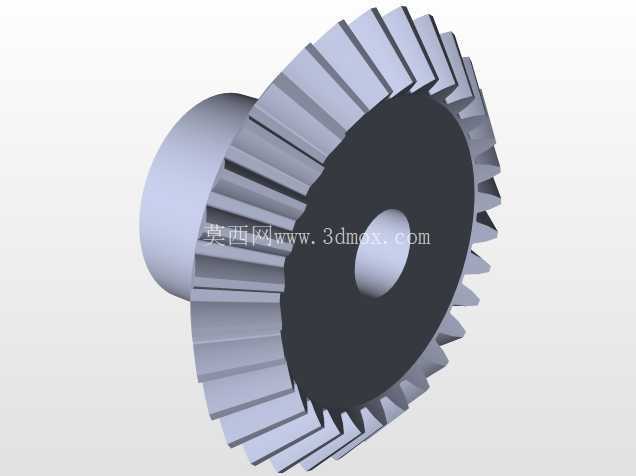

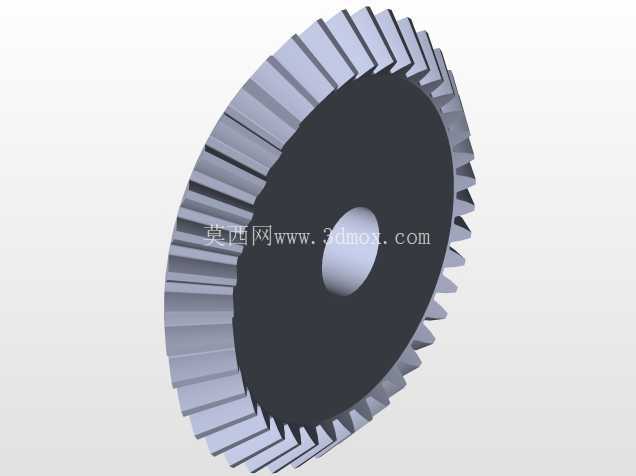

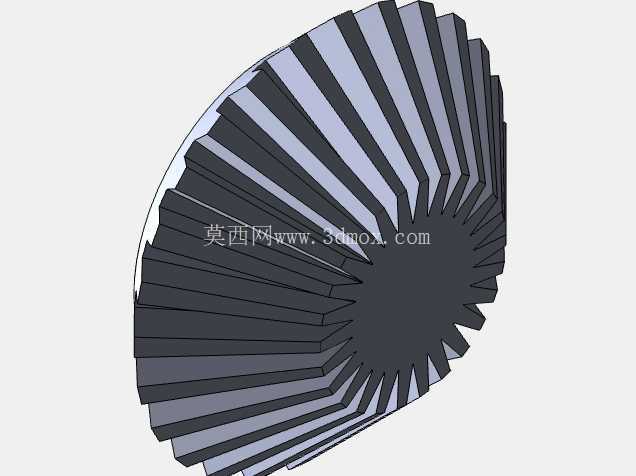

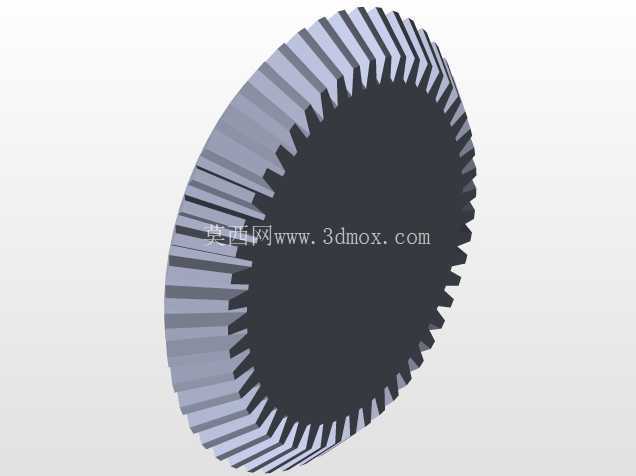

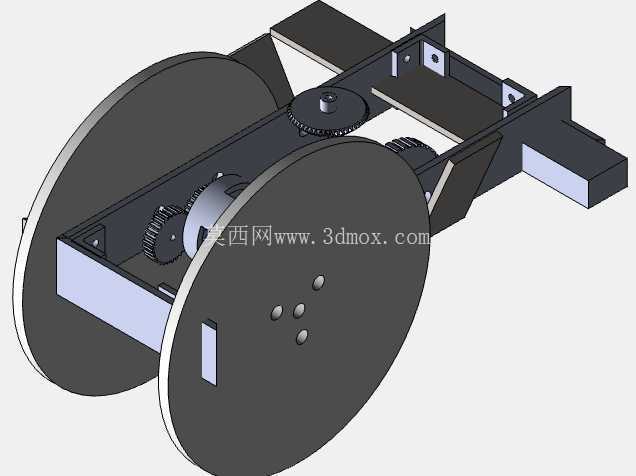

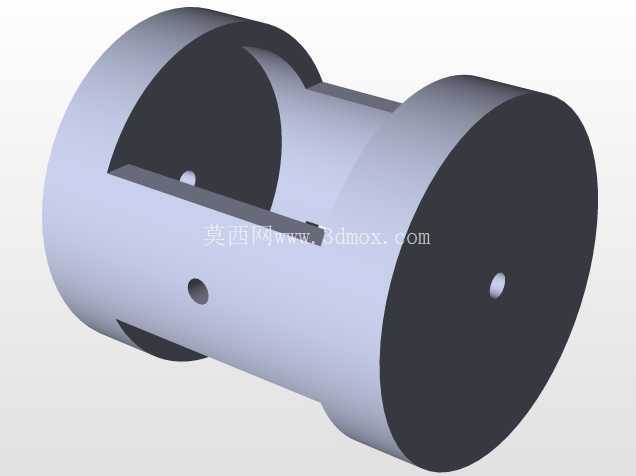

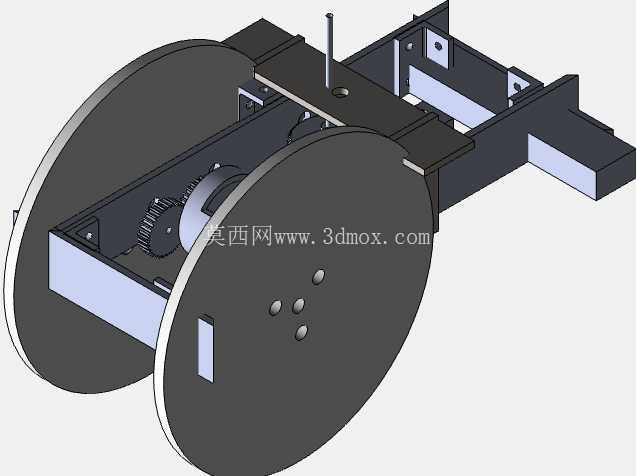

　　这套行星齿轮传动结构，核心采用内齿圈与多组行星轮、太阳轮同轴啮合的布局，在紧凑的径向空间内实现大传动比的动力传递，常被集成在小型机械玩具、桌面演示装置、低负载精密传动模组中作为核心动力转换单元。从实际应用场景来看，这类多层啮合的齿轮组不需要额外加装复杂的支撑框架，依靠各轮齿的啮合限位与中心轴的定位即可稳定运行，在需要直观展示齿轮传动原理的教学演示场景中，能够清晰呈现定轴轮系与周转轮系的运动差异，观察者可以直接看到不同齿数齿轮的转速差、转向变化，比平面示意图的展示效果更具实感。

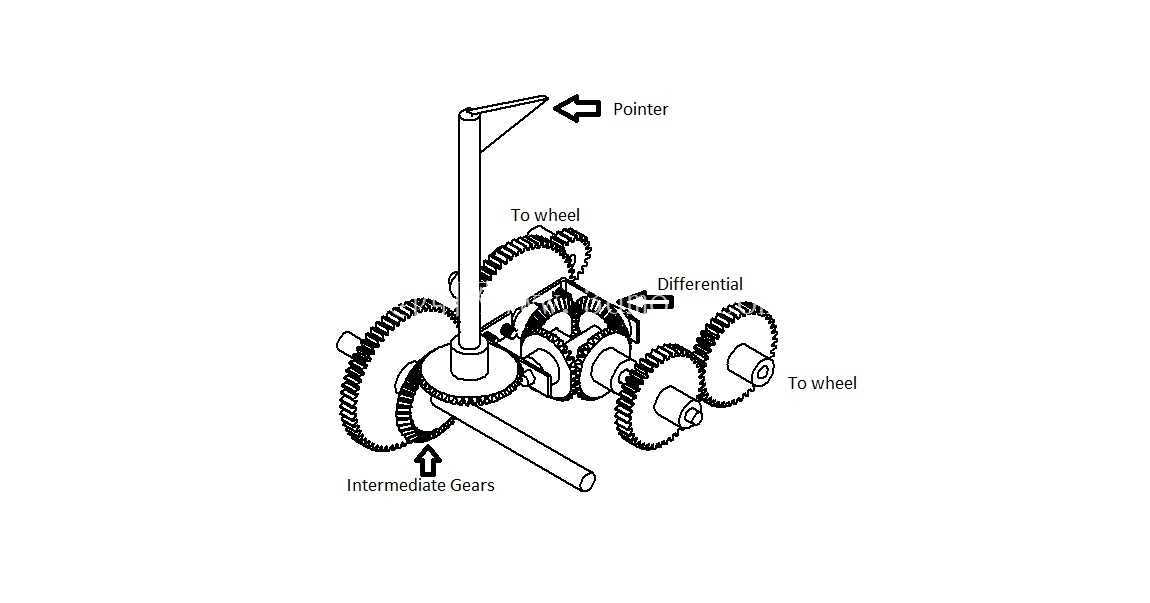

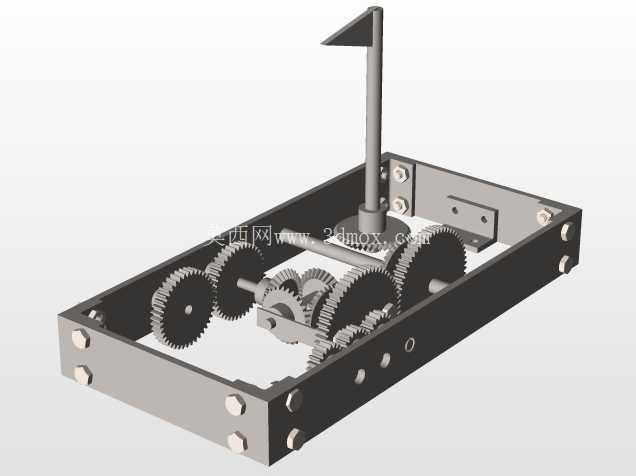

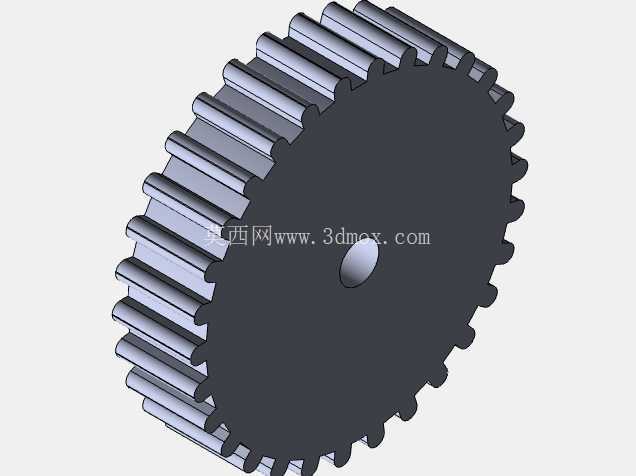

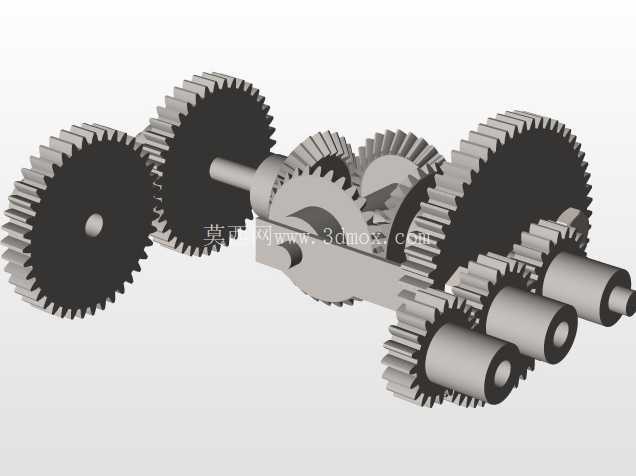

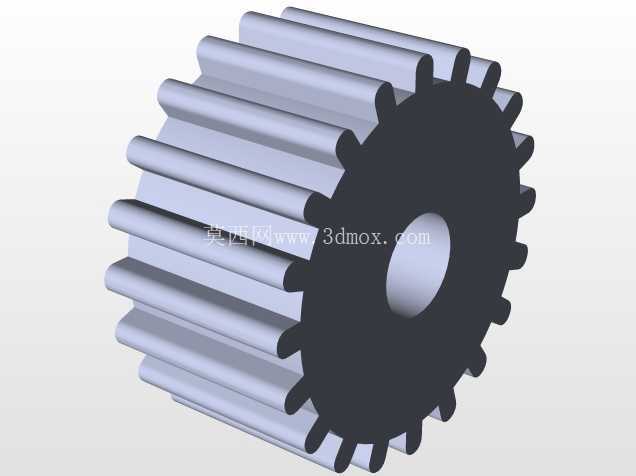

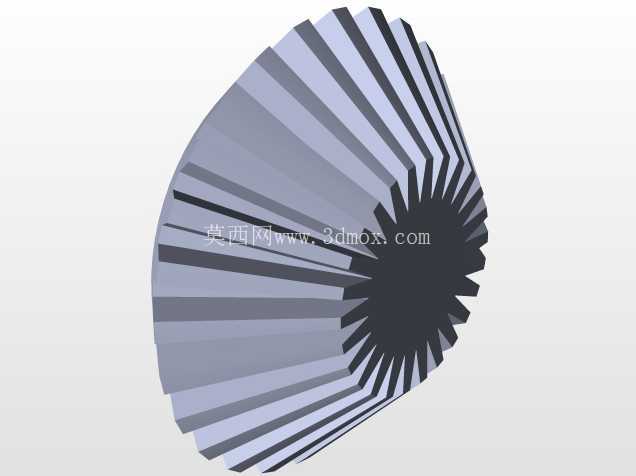

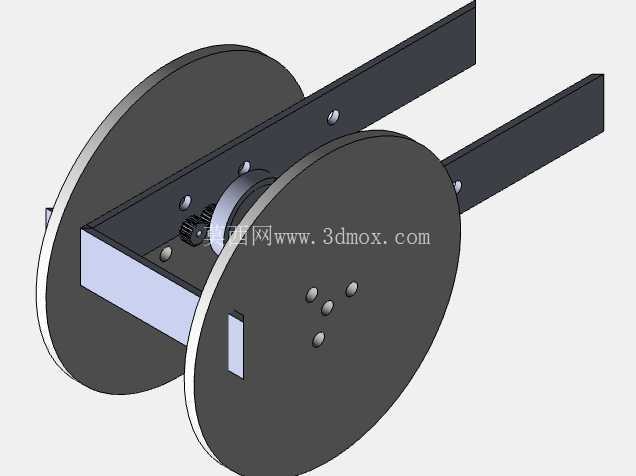

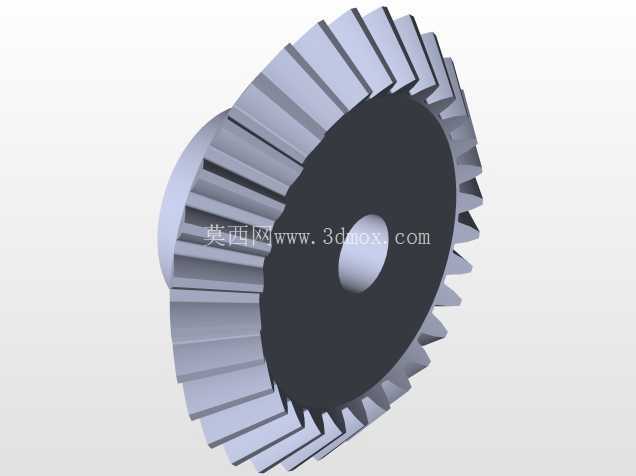

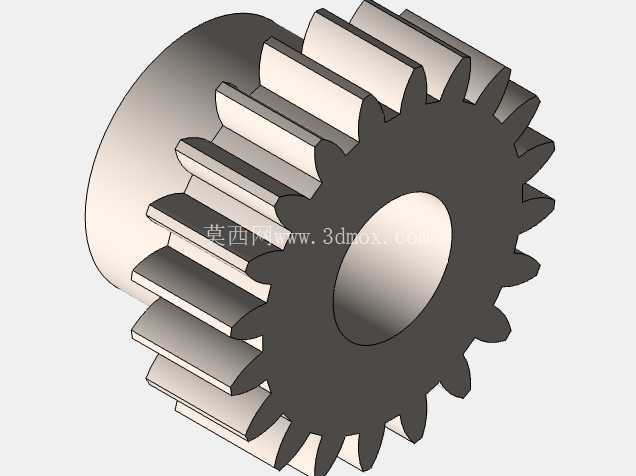

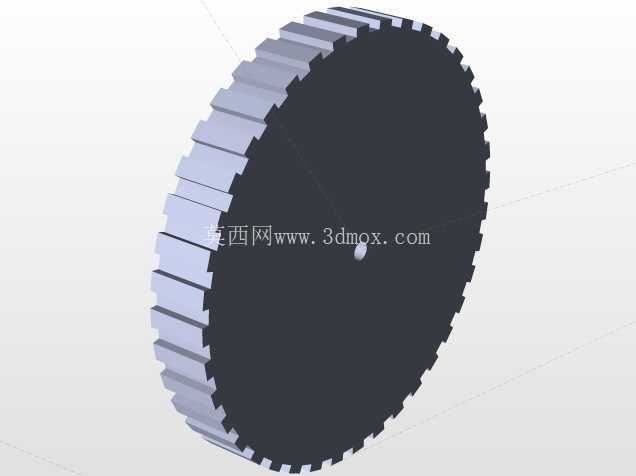

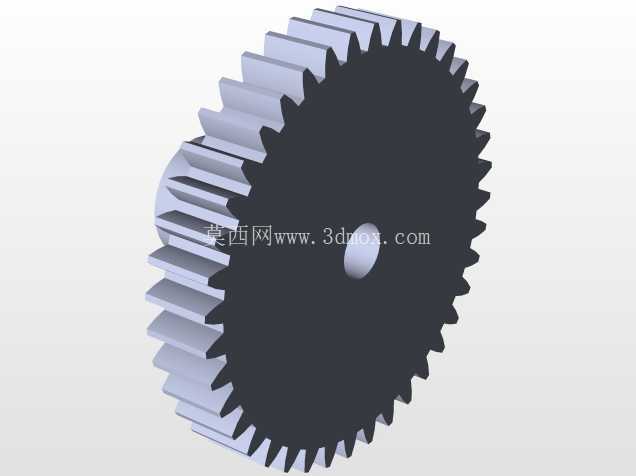

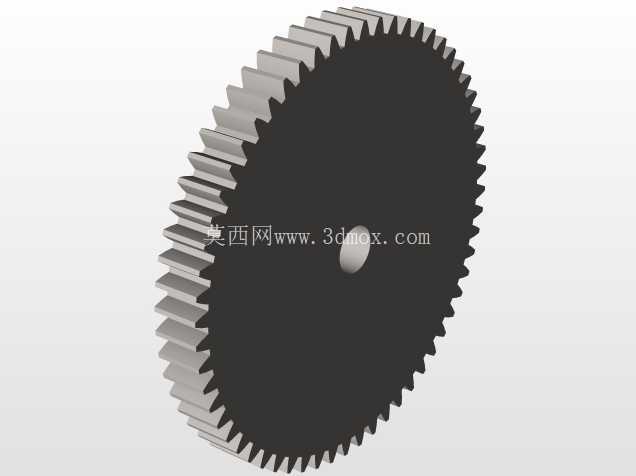

　　在功能特性上，该结构通过内齿圈固定、太阳轮输入、行星架输出的常规排布，可在极小的轴向尺寸下实现1:20至1:50区间的减速比，相比同参数的平行轴定轴轮系，整体径向尺寸缩小40%以上，传动过程中多组行星轮同时分担载荷，单齿承受的接触应力更低，运行时的振动与噪音也更小，适合对安装空间有严格限制的小型传动场景。设计过程中，首先需要确定各齿轮的模数与压力角，统一采用20度压力角、0.5模数的渐开线齿形，保证所有啮合轮齿的齿距一致，避免出现卡滞或传动间隙过大的问题；行星轮的数量设置为3个，沿太阳轮周向120度均匀分布，安装时需要保证每个行星轮的中心到太阳轮中心的距离误差控制在0.02mm以内，否则会出现个别轮齿负载过大、运转卡顿的情况。

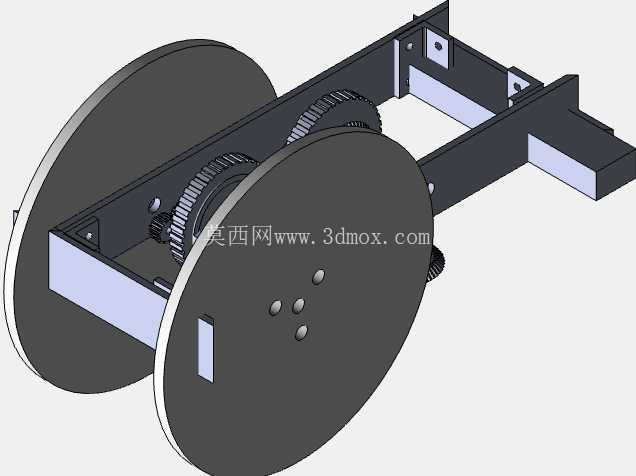

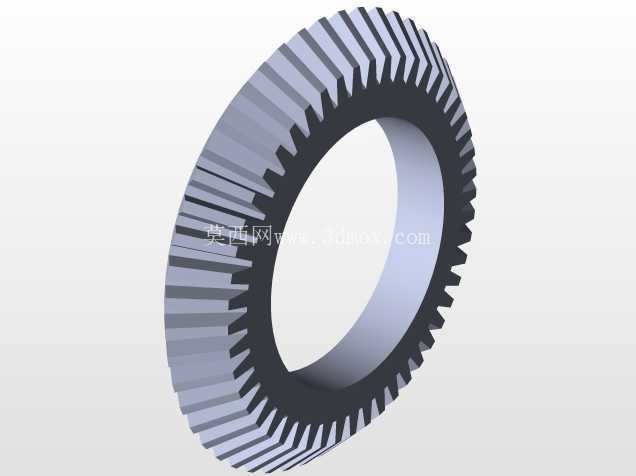

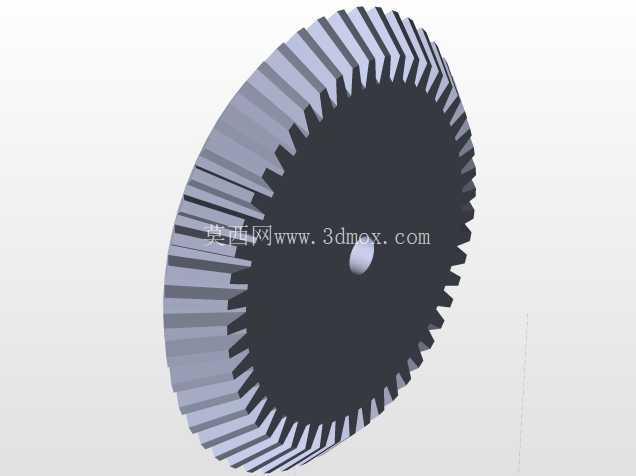

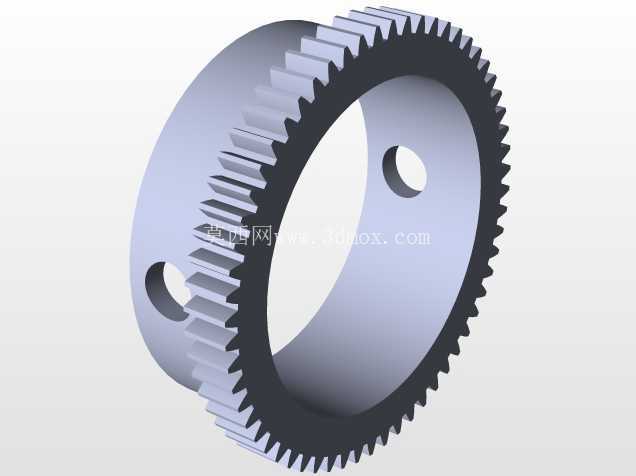

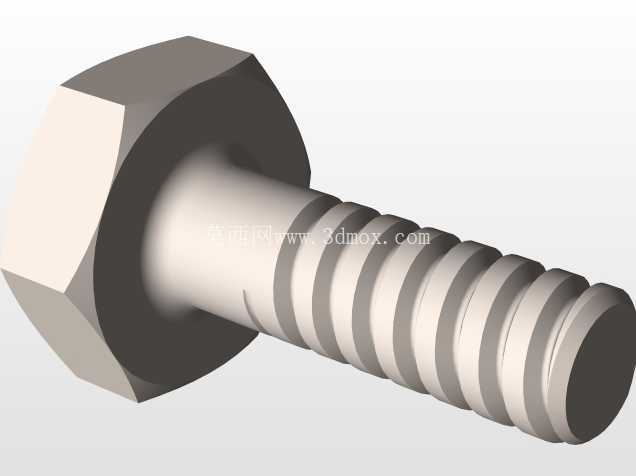

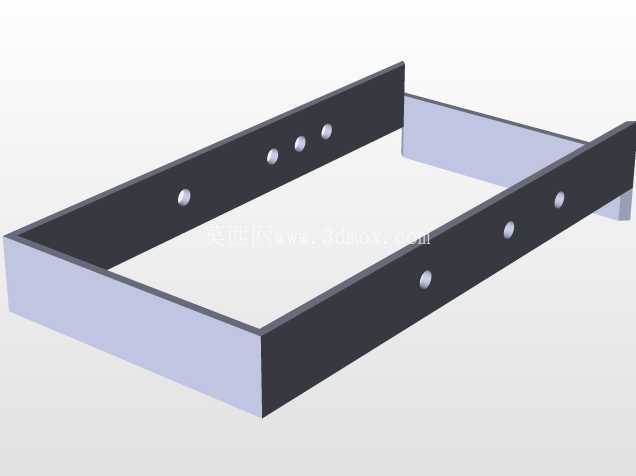

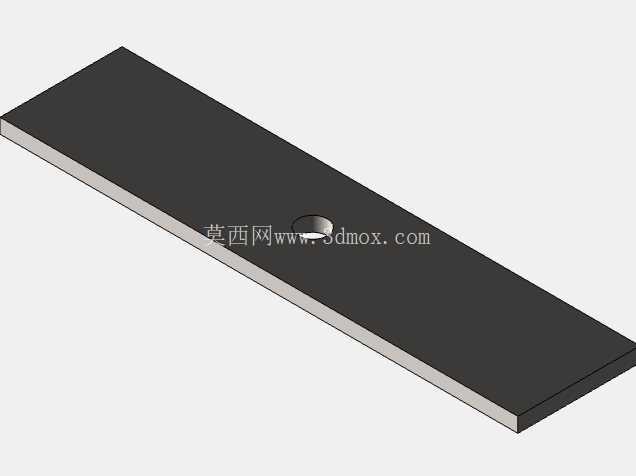

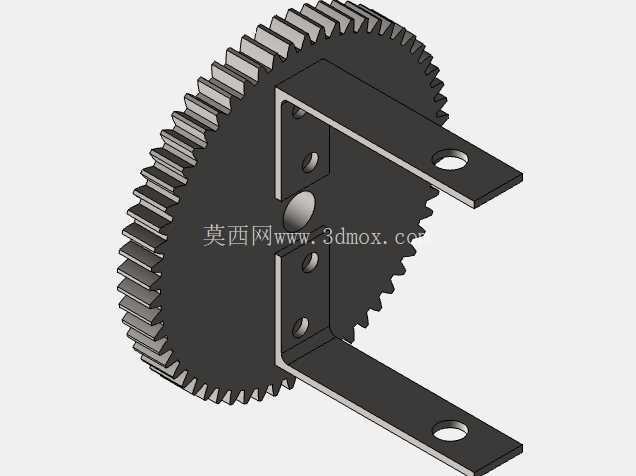

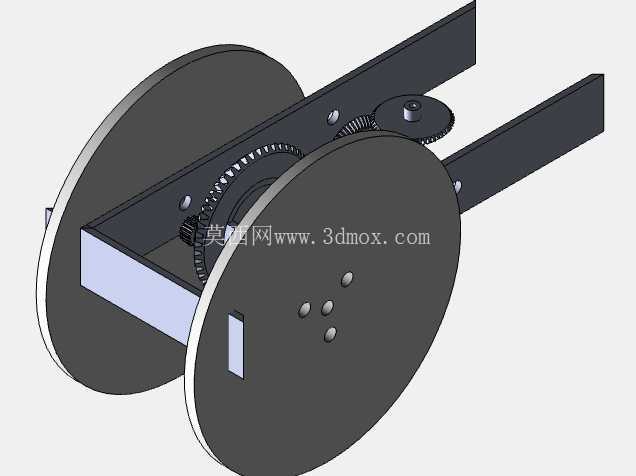

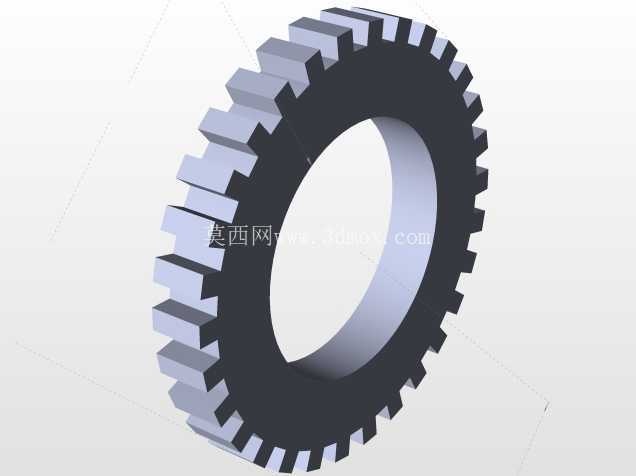

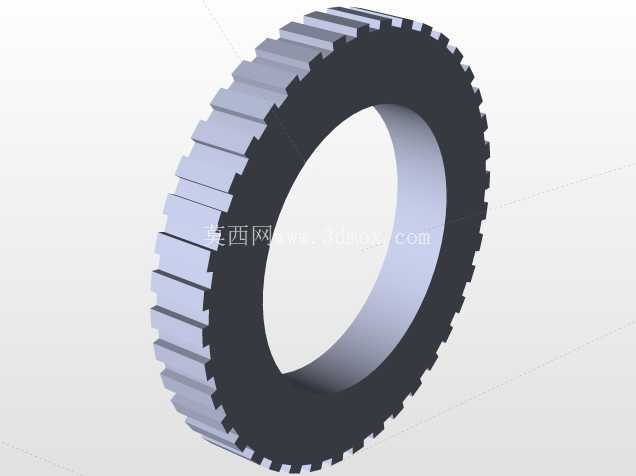

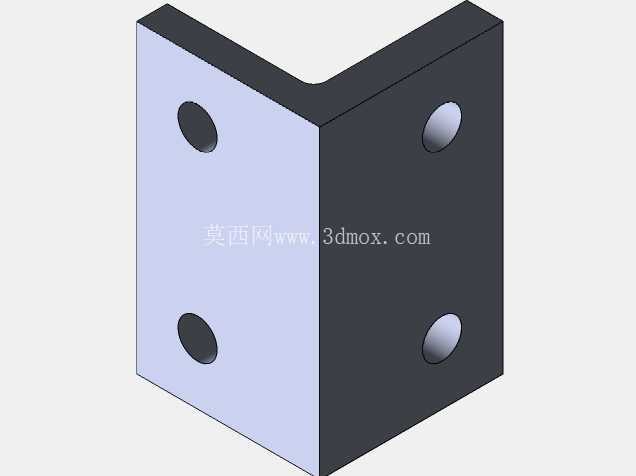

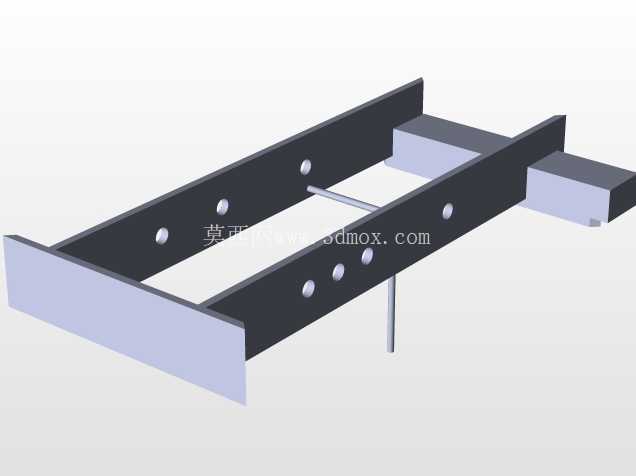

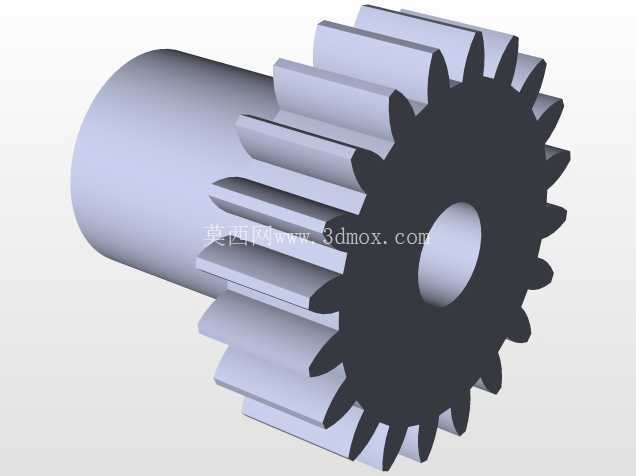

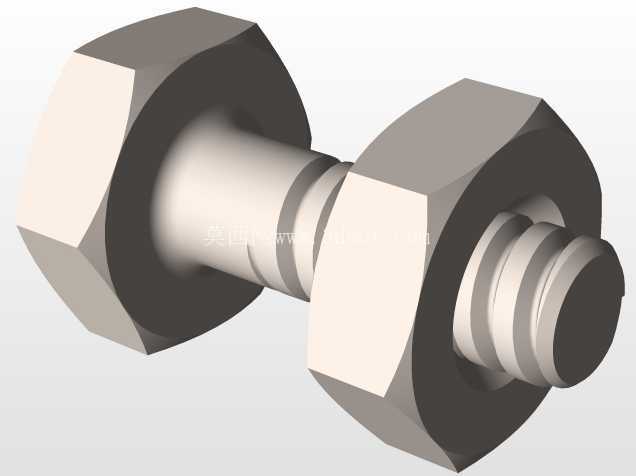

　　内齿圈的齿顶圆与齿根圆尺寸需要和行星轮的齿顶间隙预留0.1mm的装配余量，既不会因为间隙过大导致传动回差超标，也不会因为间隙过小出现运转时的齿面摩擦干涉。从安装边界来看，整套齿轮组的径向最大尺寸不超过120mm，轴向总厚度控制在35mm以内，中心输入轴的直径为8mm，采用D型切面结构传递扭矩，不需要额外的键槽即可保证轴与太阳轮的同步转动；行星架的输出端预留4个M3的安装螺孔，孔位分布圆直径为60mm，可以直接和外部负载的安装法兰对接，不需要额外设计转接件。

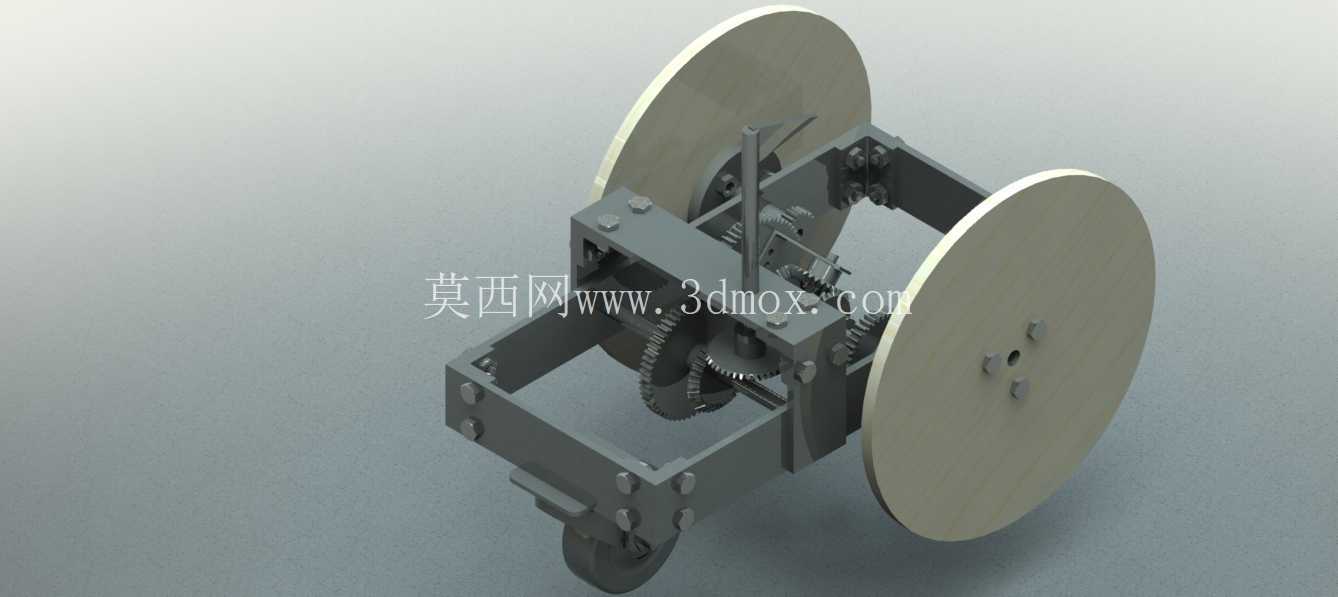

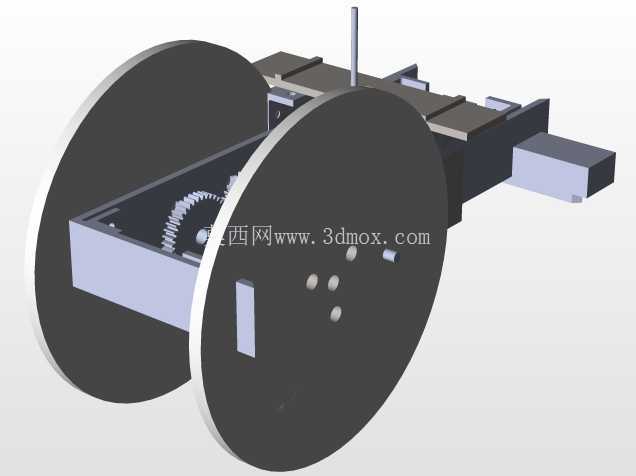

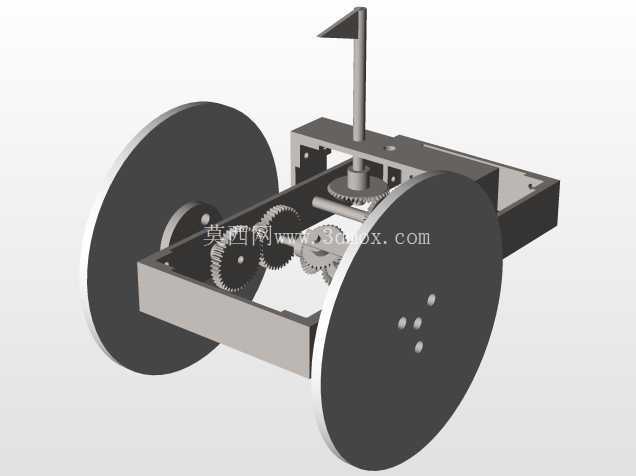

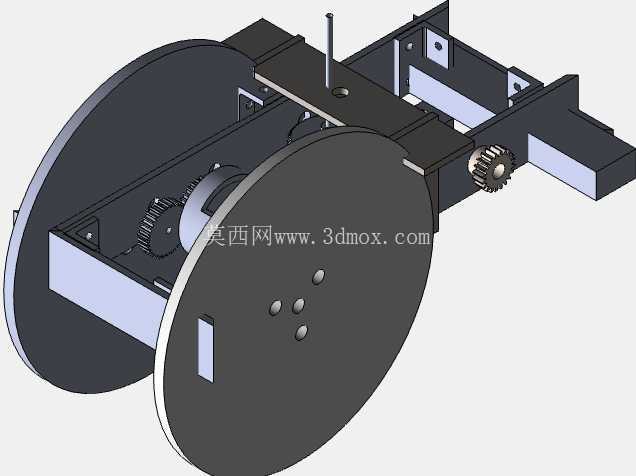

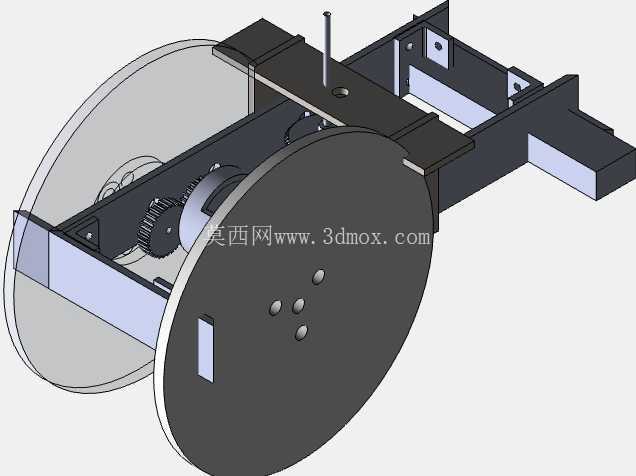

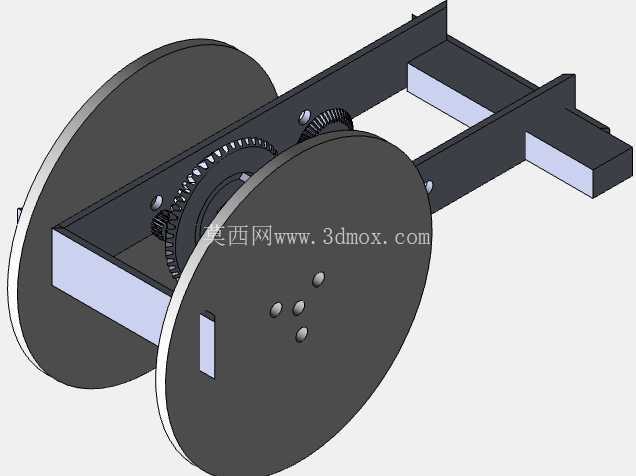

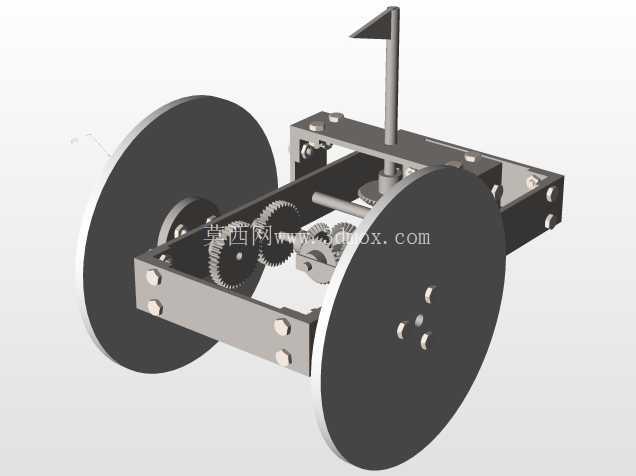

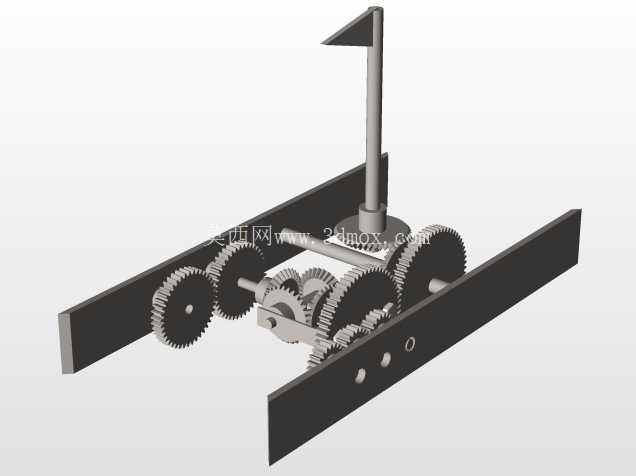

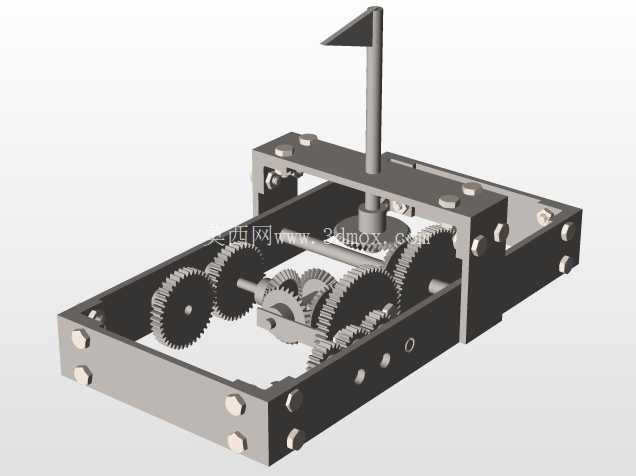

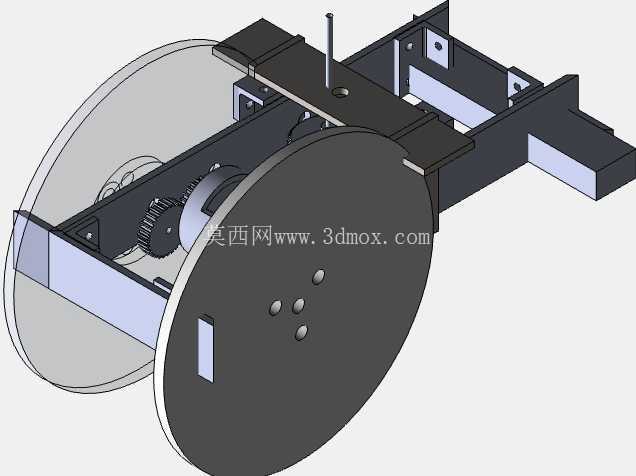

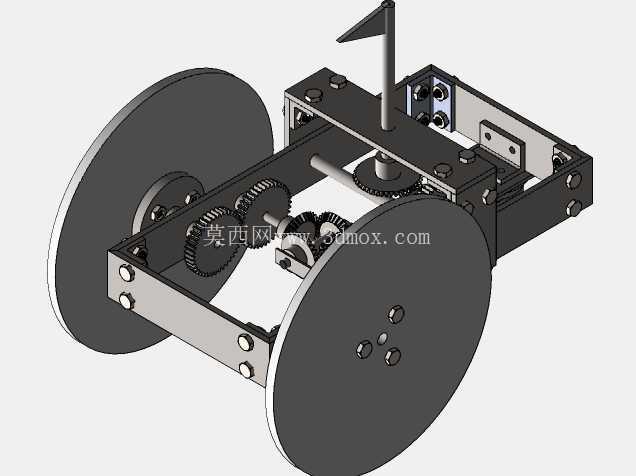

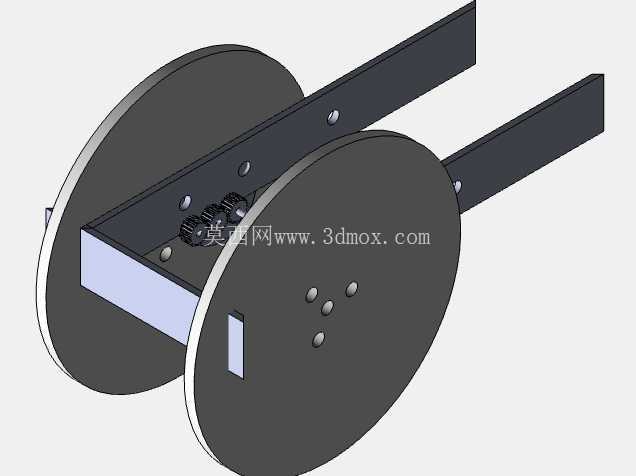

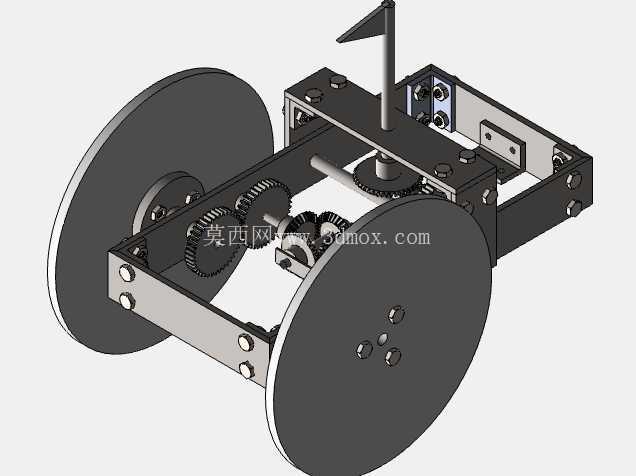

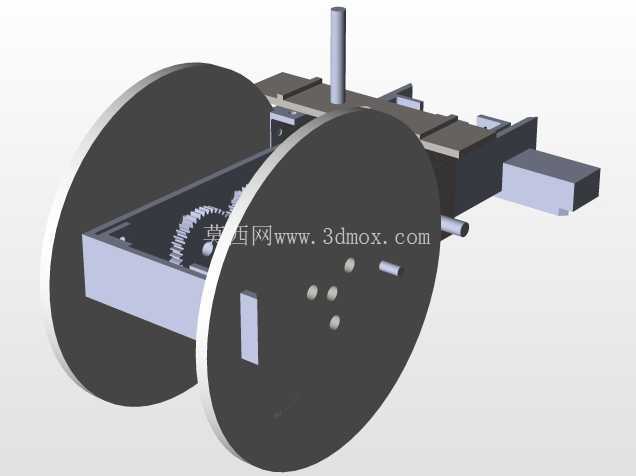

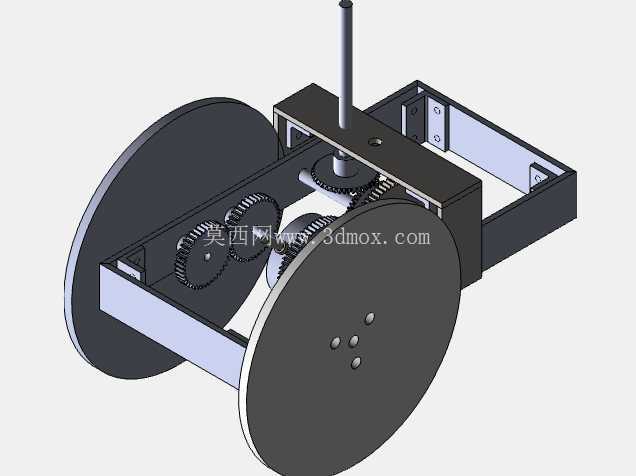

　　在实际装配调试时，需要先将太阳轮压入输入轴，再依次装入三个行星轮，保证每个行星轮都能和太阳轮顺畅啮合，之后再套入内齿圈，转动输入轴检查整组结构的运转顺滑度，如果出现某一段角度转动阻力变大的情况，需要检查对应位置行星轮的轴销是否存在倾斜、齿面是否有加工毛刺，逐一排查调整后，整组结构的传动效率可以达到92%以上，能够稳定传递0.5N·m以内的输出扭矩。这类齿轮结构在小型机械玩具中应用时，通常搭配微型直流电机作为动力源，通过齿轮组减速后可以输出足够的扭矩带动玩具的行走、动作机构，相比皮带传动或者蜗轮蜗杆传动，齿轮传动的传动比更精准，不会出现长时间运行后的打滑问题，使用寿命也更长。在教学演示场景中，这套结构可以直接外露展示，不需要加装封闭外壳，所有轮齿的啮合过程都清晰可见，能够帮助学习者直观理解行星轮系的运动原理，区分周转轮系和定轴轮系的传动差异。设计时还需要考虑齿面的耐磨性能，采用POM材质加工时，齿面的表面粗糙度需要控制在Ra1.6以下，降低长时间运转后的齿面磨损量，保证结构的长期运行稳定性；如果采用金属材质加工，则需要对齿面进行淬火处理，提升齿面硬度，避免重载下出现齿面变形或断齿问题。
